Установка дымохода на крыше

Проход через кровлю кирпичного дымохода

Проход дымовой трубы через кровлю должен решать одновременно две не самые простые задачи: обеспечить пожарную безопасность и герметичность. По правилам пожарной безопасности в местах контакта дымохода с горючими материалами температура стен дымохода не должна быть выше 50 о С. Для кирпичных дымоходов это решается путем увеличения толщины стенок. Для этого печники выкладывают специальную проходку. Единого решения тут нет, так как многое зависит от угла наклона кровли. Потому такой вариант сегодня и не очень популярен – тяжело найти человека, который может грамотно и безопасно такую проходку через кровлю сделать.

При проходе кирпичной трубы через кровлю ее со всех сторон окружают коробом из дополнительных стропил и поперечных балок

Как решается тогда вопрос? Делают просто квадратную или прямоугольную трубу, которую выводят между стропильными ногами, над трубой и под ней устанавливают поперечные балки. Расстояние между трубой и деревянными элементами конструкции –13-25см. Если расстояние между стропилами больше – устанавливают дополнительные. Таким образом минимизируется вред, который мы обязательно нанесем гидро- и пароизоляции кровли: чтобы вывести трубу придется нарушить целостность пленок и мембран. При установке дымохода он оказывается в отдельном коробе. Пленки и мембраны внутри этого короба аккуратно разрезают. Геометрия разреза аналогична геометрии трубы или короба, но меньше размеров короба из стропил. В углах пленки надрезают под углом (конвертом), края пленок загибают и фиксируют при помощи скоб или прижимных планок к элементам стропильной системы. Края и места входа крепежа герметизируют клейкими лентами или герметиками. Эту операцию стоит провести тщательно – от нее зависит долговечность и надежность кровли.

Есть еще один вариант. Он возможет, если температура трубы в районе кровли не выше 50 о С. В этом случае края пленок можно приклеить к трубе герметиками или теми же клейкими лентами (стараясь как можно лучше все загерметизировать). Теперь между стропилами и кирпичной трубой образовалось свободное пространство. Его закладывают жаростойким теплоизолятором.

Отведение воды от стыков

Сложнее всего выполнить герметизацию стыка кирпичной трубы и кровли, если используется жесткий кровельный материал.

При выводе дымохода через кровлю нужно решить проблему гидроизоляции. Для этого используют систему двух фартуков: нижнего и декоративного

Сначала вокруг трубы устанавливается нижний фартук. Он обычно изготавливается из жести и состоит из четырех элементов: двух боковых, верхней и нижней части. Как его делать, смотрите в следующем видео. Все рассказано подробно.

Под нижний фартук обязательно укладывают так называемый «галстук». Это участок кровельного материала, лист жести или оцинкованного металла, который будет отводить воду к водостоку (такой длинны должен быть галстук – немного заходить в водосток), если дымоход расположен низко или в ендову, если она ближе. В следующем видео еще раз продемонстрирована техника установки внутреннего фартука для кирпичной трубы, а также показано, как устанавливается галстук и наружный декоративный фартук.

Вообще, сколько материалов, столько и способов монтажа проходного узла. Еще одно видео, в котором продемонстрирована другая техника гидроизоляции кирпичной трубы. Тут используют современные материалы, которые выпускают производители «Ондулина».

Гораздо проще сделать гидроизоляцию стыка трубы дымохода и кровели, если используется мягкая черепица или другой мягкий гибкий кровельный материал. На оштукатуренную трубу, промазанную для лучшего сцепления пропиткой, этот материал просто загибается, подравнивается. Можно по ркаю загнутого кровельного материала нанести слой герметика и закрепить все при помощи прижимной планки. Место, где соединяется кровельный материал, труба и планка также обрабатывают герметиком. В этом видео продемонстрирована техника герметизации дымовой трубы при использовании мягкой черепицы.

Пожаробезопасность

Деревянная стропильная система и некоторые слои кровельного пирога (гидроизоляция, пароизоляция) не выдерживают нагрева и могут воспламениться либо оплавиться. Безопасность элементов системы, не отличающихся огнестойкостью, обеспечивается за счет монтажа специального короба по периметру отверстия в кровле.

Короб монтируют из деревянного бруска, он должен располагаться вровень с обрешеткой, с внешней стороны крыши. По периметру короба с внешней стороны закрепляются края парогидроизоляции – ковра из рубероида или иного гидроизоляционного материала, а также края пароизоляционной мембраны со стороны помещения, если речь идет об утепленной кровле. В обоих случаях делают крестообразный надрез полотнища и подворачивают внутрь треугольные фрагменты материала. Для крепления используются гвозди с широкими шляпками или скобы, а герметик или клеевая лента позволяют добиться герметичности примыкания материалов по периметру деревянного короба.

Проход через крышу печной трубы предусматривает термоизоляцию дымохода базальтовой ватой или другими негорючими материалами. По возможности между слоем утеплителя и самим дымоходом оставляют воздушный зазор шириной 5–7 см.

Если монтаж дымохода предусматривает использование специального элемента – проходки, при его выборе в первую очередь убедитесь, что элемент выполнен из материала, устойчивого к температурным перепадам.

Обустройство примыканий

Главным нюансом в вопросе, как вывести дымоход через крышу, является создание качественных примыканий, которые не дадут протечек. Также от этого момента зависят и вопросы теплосбережения дома.

Вопрос качественного примыкания возникает и при обращении внимания на тот факт, что большинство материалов кровельного пирога являются легковоспламеняющимися и не должны напрямую контактировать с трубой.

Рассмотрим, как выводятся различные типы дымоходов и организуется примыкание в каждом конкретном случае.

Классический метод с фартуком

Данный принцип является стандартным и подходит практически для всех типов труб и кровельных материалов.

• Пленочные материалы подрезаются в виде конверта и в раскрытом состоянии крепятся к стропильной системе;
• По периметру созданного прохода набивается сплошная обрешетка и стелется дополнительный слой гидроизоляции, который также подрезается конвертом;
• Вокруг созданного отверстия оставляется порядка 10 см для заведения на вертикальные области трубы;
• Размер отверстия подразумевает, что вокруг трубы остается 2-3 см для удобного вывода дымохода;
• Далее, вокруг дымохода делается фартук. Варианты его различны для каждого конкретного случая рассмотрим их ниже.

Исключением является гибкая черепица, для которой специальный фартук не требуется. Он изготавливается из гидроизоляционной пленки, которая просто приклеивается к стенам дымохода. После установки элемента для стока воды вокруг трубы монтируется гибкая черепица.

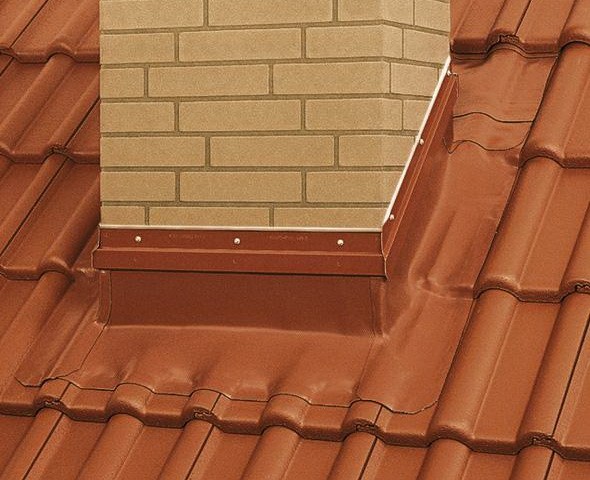

Для организаций примыканий к кирпичной трубе используется металлический фартук из оцинкованной жести. Фартук заходит на трубу и кровлю. Передний и боковой элементы укладываются поверх кровли, что не позволяет воде попадать внутрь кровли. Задняя деталь укладывается под кровельное покрытие. Верхняя часть фартука помещается в штрабу кирпича и герметизируется.

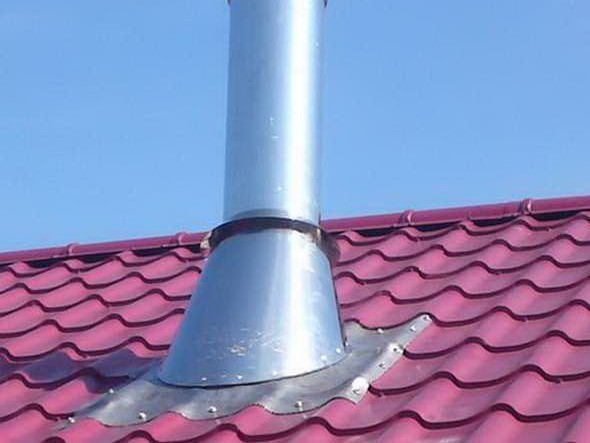

При организации примыкания к круглой трубе используется труба большего размера. Цель между ними заполняется герметиком, мастикой и цементной смесью. Если зазор велик, то первоначально он заполняется паклей или веревкой, которые пропитаны битумом.

Обустройство примыканий при помощи самоклеящейся ленты

Современное средство для гидроизоляции лента «Вакафлекс» представлено в виде мастики, которая армирована алюминиевой сеткой. На рынок лента поставляет шириной 28 см и прикатывается валиком. Рассмотрим порядок работы с ней:

• Отрезается необходимая длина ленты с учетом припусков 5 см на обе стороны;
• Отрезанная лента сгибается вдоль по типу уголка, где нижняя часть чуть шире верхней (16 и 12 см соответственно);
• Более широкая часть прикатывается к нижней части трубы;
• Узкая часть прикатывается к покрытию. Необходимо натягивать ленту, добиваясь идеального примыкания;
• Припуски подрезаются под углом 45 градусов приблизительно на 1 см и накатываются на трубу.

Таким образом выполняются все примыкания. Далее поверх верхней части ленты монтируются планки с заливкой герметиком. Они предотвратят попадание на край ленты влаги и снега. Крепление планок производится шурупами.

Использование свинцовой полосы

Свинцовая полоса наклеивается подобно самоклеящейся

Важно производить это на сухую и очищенную поверхность при температуре не менее +8°

Нижняя часть вырезается с напусками 10 см по обеим сторонам;
Отрезанная полоса прикладывается к дымоходу так, чтобы на верхнее примыкание пришлось 10 см;
Полосу необходимо профилировать с повторением поверхности под ней движением от центра к краям;
С обратной стороны полосы удаляется защитная пленка и производится приклеивание элемента;
Излишки подрезаются;
Важно уделить особое внимание швам между элементами. Они выполняются с нахлестом материала в 2 см;
После приклеивания полосы простукиваются молотком для точного повторения кровельного материала.

Вывод готовых комплектов

Использование сэндвич-дымоходов  упрощает монтаж трубы через кровлю. Современный рынок предлагает широкий выбор готовых комплектов их различных материалов в зависимости от типа сгораемого топлива.

Комплект сэндвич-труб, который выводится через кровлю, состоит из следующих элементов:

• Дефлектор для усиления тяги благодаря задействованию потоков горячего воздуха;
• Юбка для защиты места прохода;
• Сам кровельный проход в комплекте с фартуком, выводящий трубу через кровлю.

Использование подобных наборов удобно тем, что все необходимые элементы для того, чтобы провести дымоход через крышу, уже есть и необходимо просто установить их на нужных местах.

Проход дымохода через кровлю

Дымоход предназначен для вывода продуктов сгорания топлива (угля, газа, дров, торфа) и образования печной тяги. Способ вывода трубы через кровлю определяется на этапе проектирования. Главным условием при этом является обеспечение пожаробезопасности крыши, особенно на её стыке с трубой, а также защита стыка от попадания в него атмосферной влаги и накапливания конденсата. Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она находится от конька крыши:

• если расстояние от центра трубы до конька не более 1500 мм, то высота трубы над коньком должна составлять не менее, чем 500 мм;
• при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм высота трубы совпадает с высотой конька;
• если расстояние превышает 3000 мм, высота дымовой трубы должна быть не ниже, чем линия, проведённая от конька под углом 10°.

Высота дымоходной трубы определяется нормами СНиП и зависит от расстояния до конька крыши

Узел прохода дымовой трубы

Этот элемент может располагаться в разных местах крыши. Одним из предпочитаемых кровельщиками вариантов считается прохождение дымовой трубы прямо через конёк. Этот способ отличается самым лёгким монтажом и позволяет избежать скопления снега над стенкой трубы. Недостатком такого расположения является понижение прочности стропильной системы, в которой коньковая балка или отсутствует, или распиливается и закрепляется двумя опорами по бокам выхода трубы, что не всегда возможно реализовать.

Вывод дымохода через конёк отличается простым монтажом, но может нарушить прочность стропильной системы

Чаще всего трубу располагают поблизости от конька. Так дымоход меньше всего подвергается действию холода, а следовательно, скоплению внутри конденсата. Недостатком такого расположения станет то, что чем ближе к коньку будет находиться труба, тем высота её должна быть больше, а значит, возведение потребует дополнительных средств.

Вывод дымохода на небольшом расстоянии от конька — самый распространённый и удобный вариант

Не рекомендуется проводить дымоход через ендову, так как в этих местах может накапливаться снег, что приведёт к нарушению гидроизоляции и возникновению протечек. Кроме того, на стыке скатов сложно организовать короб дымовой трубы. Не стоит располагать дымоход и в нижней части ската — он может быть повреждён сходящим с крыши снегом.

Материал, из которого сделана труба, также влияет на организацию системы её вывода. Обычно трубы изготавливаются из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические. Способы их гидроизоляции будут различными. Кроме того, каждый вид топлива имеет определённую температуру сгорания, и это тоже необходимо учесть при сооружении дымохода.

В зависимости от формы дымоходной трубы отверстие для вывода может быть квадратным, круглым, овальным или прямоугольным. Чтобы оградить покрытие кровли от действия повышенных температур и защитить её от возгорания, вокруг дымохода устраивают короб. Происходит это следующим образом:

1. Справа и слева от трубы устанавливаются дополнительные стропила.
2. Внизу и вверху укладываются горизонтальные балки на таком же расстоянии и подобного сечения. Расстояние между балками короба и стенками трубы определяется СНиП и составляет 140–250 мм.
3. Внутри короб заполняется негорючим утепляющим материалом, например, каменной или базальтовой ватой. Стекловолокно при этом использовать не рекомендуется ввиду его лёгкой воспламеняемости.

Пространство короба не стоит заполнять стекловолокном — оно может воспламениться под действием высоких температур

Необходимо учесть, что сооружение короба может нарушить вентиляцию подкровельного пространства, поэтому можно установить дополнительные вентиляционные системы.

Особенности такой конструкции

Сэндвич является неплохим вариантом дымоходной трубы с утеплением. Утепление обеспечивает вам наличие следующих плюсов:

• возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;
• наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).

Стандартные варианты таких дымоходов обладают наружным оцинкованным покрытием. Выпускаются также варианты, выполненные из нержавейки, а также окрашенные в любой подходящий для вас цвет.

Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное — не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.

Схема устройства сэндвич-трубы.

Необходимыми инструментами при работе являются:

Где расположить дымоход

На самом деле просто так, где придется, дымоход оборудовать не получится. Обычно эта деталь печной конструкции или котла отопления обустраивается на скате чердака или на коньке крыши. Сложность обустройства дымохода в первом случае будет зависеть от того, какой чердак – с закрытым или свободным доступом, – а также от наличия ряда осложняющих факторов (та же доступность проведения работ). Если труба монтируется на коньке или на скате, где имеется возможность свободного доступа к подкровельному пространству, то система стропил остается доступной. Если добраться до нее и остальным подкровельным элементам достаточно сложно, то придется разбирать часть кровельного пирога, то есть демонтировать и само покрытие, и гидроизоляцию, и обрешетку. Иначе зону прохода оборудовать правильно не удастся.

Проход дымохода через кровлюСхема устройства кирпичного дымохода в разрезе

Идеальный вариант места проведения дымохода – между двумя рядом расположившимися стропильными ногами на участке, где нет затяжек, ригелей, на некотором расстоянии от конька

Притом важно, чтобы труба проходила не слишком низко по скату и не слишком высоко, иначе работы будут гораздо сложнее – придется или вмешиваться в коньковые узлы, или возиться с кровельным покрытием. Но лучше всего располагать дымоход в направлении ближе к коньку, а не к карнизной части кровли

Как выбрать место для дымохода?

Таблица. Высота трубы в зависимости от расстояния до конька.

Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крышиКакой должна быть высота дымохода

Все остальные нормы относительно проведения дымохода можно найти в специальных нормативных документах. Как правило, место, где будет проходить этот элемент, выбирается еще на этапе проектирования дома. Но в ряде случаев – например, при капитальном ремонте кровли, замене источника обогрева помещения – дымоход обустраивается уже в готовой конструкции.

Высоты трубы дымохода над коньком крыши

Виды проходников

Исходя из того, что разные переходники имеют разные функциональные назначения, они делятся по конструктивным признакам и материалу, из которого сделаны. Так, переходник через кровлю может быть трех вариантов:

1. Прямой металлический.
2. Металлический под углом до 45° и выше.
3. Универсальный эластичный «Мастер флеш».

Эта группа элементов для дымохода выполняет роль гидроизоляции, предотвращая попадание влаги со стороны крыши там, где через нее проходит труба. Но если для уплотнения металлических проходников используется манжета-хомут, то «Мастер флеш», сделанный из термостойкой резины, сам надежно обжимает сэндвич-трубу.

Иное назначение имеют проходники через стену или потолок. Основная их цель — нейтрализовать термическую нагрузку на перекрытия. ППУ или потолочный проходной узел представляет собой патрубок, приваренный к квадратному листу или коробу. При его изготовлении используется листовая оцинкованная и нержавеющая сталь. Устанавливается ППУ в разделку потолка или стены. Затем через патрубок пропускается дымоход, а пространство короба заполняется минеральной ватой.

Современные промышленные проходники через потолок, стену и кровлю являются надежным предохранительным средством, которое проверено временем и опытом. Но, чтобы им грамотно воспользоваться, необходимо сначала определить параметры дымохода. Такой подход к делу является гарантией того, что тип и размеры проходника будут выбраны правильно, а сам он прослужит несколько десятков лет.

Современный дом – это сложная система, которая не может полноценно функционировать в автономном режиме. Так или иначе к дому должны быть подключены различные коммуникации, и часть этих подключений производится через крышу. Для того, чтобы обеспечить эстетичность и герметичность кровли в местах ввода труб, вентиляции , антенн и т.д., необходимо правильно подобрать кровельные проходки.

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю. Часто возникающие проблемы:

• сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
• повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
• просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
• некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
• большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
• некачественная облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

Крыша с ондулиновым и мягким покрытием

Ондулин подвержен возгоранию. Чтобы обеспечить выход дымоходной трубы, нужно сделать большое отверстие в крыше. Свободное пространство заделывают огнестойким материалом, обеспечивающим защиту внутренних помещений от проникновения капель воды. Для гидроизолирования стыка крыши и дымохода устанавливается кровельная разделка из металла. Обязательное условие — наличие фартука. Края разделки подводят под ондулиновые листы.

Мягкая кровля пожароопасна. Чтобы избежать неприятных последствий, между покрытием и дымоотводной конструкцией оставляется свободное пространство величиной 13–25 миллиметров. Процесс гидроизоляции проводится также, как и при выводе дымохода сквозь металлочерепицу и профнастил. Единственное отличие — вместо эластичной ленты используется ендовый ковер.

Поскольку ондулин и мягкое покрытие огнеопасны, для безопасности посетителей и сохранности кровельного полотна их применение в банях и саунах нецелесообразно. Слабая прочность приводит к их частой замене.

Выводы и рекомендации

Сегодня кирпичные дымовые трубы в чистом виде перестали удовлетворять современным нормам по конструктивной и пожарной безопасности. Поэтому им на смену пришли современные металлические дымоходы-сэндвич или трёхслойные керамические дымоходы. Такие дымоходные системы открывают большие возможности для отделочных решений. Например, декорирование под кирпич.

Источники

• https://zen.yandex.ru/media/kakprosto.ru/kak-sdelat-montaj-dymohoda-iz-sendvichtrub-cherez-kryshu–5a7bef8c8c8be3ed323109fc
• https://ProfiTeplo.com/dymohod/145-prohod-cherez-kryshu.html
• https://krovlyakrishi.ru/elementy-kryshi/dymoxod/proxod-truby-dymoxoda-cherez-kryshu.html
• https://kamin-expert.ru/otopitelnaya/prohod-dyimohoda-cherez-krovlyu.html
• https://mr-build.ru/newteplo/prohod-dymohoda-cerez-krovlu-iz-metallocerepicy.html
• https://kamin.ru/main/presscentr/stati/kak_zakrepit_trubu_dymohoda_na_kryshe/
• https://obustroeno.com/stroitelstvo/elementy-konstrukcii/krovlya/30183-prohod-truby-cherez-kryshu
• https://kryshadoma.com/dymokhod/kak-ustanovit-dymokhod-cherez-kryshu-pravila-sozdaniya-i-germetizatsii-prokhoda-truby.html
• https://pechnoy.guru/pechi/izgotovlenie-pechi/dymohod/vyvod-pechnoj-truby-cherez-kryshu.html
• https://AvtonomnoeTeplo.ru/pechi-kaminy/436-ustroystvo-pechnoy-truby-na-kryshe.html
• https://www.forumhouse.ru/journal/articles/8594-dymovaya-truba-vzglyad-skvoz-kryshu

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.

5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

   Схема прохода

   Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму»

Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

Кирпичного дымохода

Здесь все намного сложнее:

1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

• Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
• Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
• Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
• Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

• Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
• В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.

• Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

• Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
• После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.
