Как заделать проход трубы на крыше из профнастила своими руками

Варианты и особенности наружной отделки

Отделка дымохода на крыше выполняет декоративную роль. Чтобы избежать максимальное дымоудаление и предотвратить образование конденсата, внешнюю часть трубы нужно утеплить, а утеплительные материалы нуждаются в обязательной внешней защите. Отделка трубы дымохода должна гармонировать с оформлением кровли, и она позволит сделать дымовыводящую конструкцию полноценным декоративным элементом.

Вариантов отделки существует очень много, можно назвать самые актуальные из них:

Штукатурка. Это простое решение, которое позволяет защитить трубу от холода и обеспечить ей приятный вид. По желанию владельца дома, в штукатурный раствор добавляется минеральная крошка, что позволяет придать готовой облицовке красивую рельефную структуру.

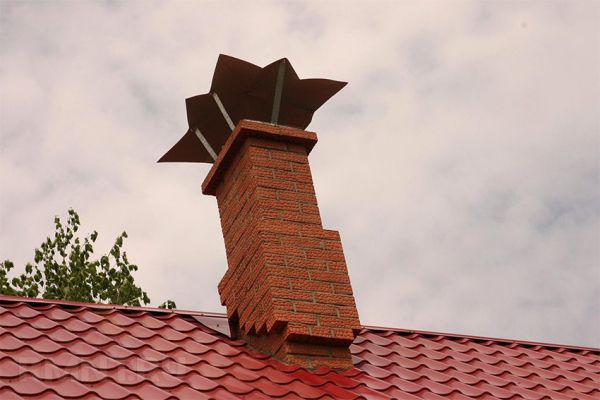

Декоративный кирпич. Это ещё одно распространённое решение, которое широко применяется в отделке кирпичных зданий. Такая отделка дымохода камина позволяет сохранить температуру в трубе, служит она очень долго и не разрушается даже от очень сильного нагрева.
Искусственный или натуральный камень

Каменный дымоход смотрится очень солидно и стильно, он привлекает внимание к кровле и отлично выполняет свои функции. Это практически вечный облицовочный материал, который позволит сделать систему дымоудаления более надёжной

Отделка дымохода профнастилом. Интересно смотрится вариант, при котором дымовыводящий канал оформляется так же, как сама кровля. Отделка дымохода металлопрофилем – достаточно прочный и долговечный вариант, такая облицовка устанавливается на металлический каркас и надёжно закрывает утеплительный материал.

Это только некоторые варианты внешней облицовки, которые помогут сделать дымоход красивым и очень заметным. Обычную трубу можно превратить в настоящее украшение дома.

Отделка дымохода металлическим профилем снаружи

Отделка дымохода на крыше профнастилом – один из простых вариантов, с такой работой справится даже начинающий домашний мастер. Оцинкованный лист, снабжённый антикоррозийным покрытием, станет прочным и долговечным решением: он не горит, не разрушается под воздействием высокой температуры или сильных колебаний, а монтаж такой облицовки не занимает много времени. Однако это холодный материал, поэтому дымоход придётся обязательно утеплять.

Отделка дымохода металлопрофилем проводится после сооружения металлического каркаса. Металлические листы на него устанавливаются внахлёст, чтобы обеспечить максимально прочное соединение. Чтобы листы располагались ровно, при их креплении используют строительный уровень.

Металлопрофиль прикрепляется саморезами, эту работу удобнее проводить с помощью шуруповерта. Между металлическим листом и дымовыводящей трубой располагается слой негорючего утеплителя.

Отделка дымохода внутри здания

Камин или печь обычно монтируются в гостиной или рабочем кабинете, поэтому возникает необходимость провести дымовыводящие пути через второй этаж и помещение чердака или мансарды. Отделка дымохода внутри дома может быть очень разнообразной по внешнему облику, но в любом случае она устанавливается на общую основу. Внутренняя отделка дымохода проводится следующим образом:

1. Для облицовки дымохода вокруг него сооружается каркас из металлопрофиля, который обшивают специальными гипсокартонными листами. Они должны быть огнестойкими, это обеспечит пожаробезопасность дома. Такие листы обозначаются специальной аббревиатурой ГКЛО.
2. Каркас утепляется: вокруг дымохода укладывается слой минеральной ваты или других негорючих утеплительных материалов.
3. Гладкие гипсокартонные листы отделываются любыми выбранными материалами: это могут быть обычные обои, керамическая плитка, штукатурка и многое другое. Такая отделка дымохода камина позволяет гармонично встроить его в пространство комнаты, и выбор материала зависит от стиля оформления интерьера.

Внутренняя отделка дымоходных путей может иметь самую разнообразную расцветку, поэтому её можно выбрать на любой вкус. Однако в любом случае рекомендуется выбирать негорючие материалы, чтобы не повышать опасность возгорания

Это особенно важно в деревянном доме: стены, находящиеся вблизи дымохода, а особенно всех участков изгиба, должны обязательно обрабатываться антипиренами

Внешняя и внутренняя отделка дымохода позволят превратить его в полноценный декоративный элемент: выбор материалов зависит от особенностей оформления здания и от финансовых возможностей владельца. Самостоятельная установка облицовки позволит значительно сэкономить, но она должна проводиться со строгим соблюдением всех технологических требований.

Требуется включить JavaScript или обновить плеер!

Проход трубы дымохода через крышу из черепицы

Отдельно хотелось бы сказать о проходе трубы через черепичную крышу. Производители продумали специальный элемент, который повторяет рельефный рисунок черепицы, и имеет устроенное для трубы отверстие. К нему подбирается и труба из того же материала.

Эти элементы черепичной кровли изготовлены из высокоустойчивой пластмассы. Они выпускаются тех же расцветок, что и черепица, и всегда можно подобрать нужный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыши устанавливают только для вентиляционных отводов, так как они вряд ли выдержат высокие температуры, которые сопровождают дым, исходящий из любой печи.

Как сделать примыкание стены к стене

Соединение материала кровли со стеной

Богатство всевозможных форм и размеров отличает мир современных кровельных конструкций. Собственник дома может заложить в проект крышу на выбор, главное – правильно выполнить монтаж стропил и хорошо закрепить кровельную систему. Вопросы примыкания кровли к стене являются ключевыми на этапе завершения строительства любого здания.

Важность прочного соединения плоскостей

Самым распространенным кровельным материалом выступает сегодня профнастил. Именно на этом примере рассмотрим примыкание кровли к стене из кирпича. Долговечность профнастила – более 5 десятилетий, его несложно укладывать. Но поверхность не может быть идеально ровным и сплошным полотном, различные препятствия в виде труб, вытяжных систем и стен мансарды нарушают герметичность кровельного покрытия.

Именно в местах схождения двух плоскостей образуется уязвимая область. В образовавшиеся щели начинает попадать вода, снег и мусор (пыль, листья, птичий пух и помет). Не герметичность крыши приводит к постепенному разрушению чердака или мансардного помещения.

Рассмотренный ниже алгоритм примыкания кровли к стене касается профнастила. Для каждого материала потребуются свои крепежи и переходы. Профильный настил соединяют с конструктивными элементами мягкой кровли стыковыми планками ПС2 и ПС1, изготовленными из профлиста.

Алгоритм работ

Сделать переход мягкой крыши к примыкающей стене можно, подготовив следующий инструмент и материалы:

1. планки на стыки,
2. герметик на основе силикона,
3. шуруповерт,
4. болгарка,
5. маркер,
6. ножницы по металлу,
7. саморезы,
8. щетка.

Пошаговое выполнение работ:

• стыковая планка из профлиста прикладывается к стене для разметки маркером места расположения верхнего уровня крепления,
• болгаркой в стене необходимо сделать борозду с углублением от 20 до 25 мм. Данная операция носит наименование штробление, так прокладывают в стенах кабель или иные проводные системы коммуникаций,
• планка вырезается по необходимой длине,
• к материалу приклеивается уплотнитель, поставляемый в комплекте,
• планка прикладывается к стене таким образом, чтобы уплотнительный материал зашел внутрь изготовленной ранее борозды,
• крепление планки к стенке на саморезы,
• все образованные в штробе зазоры необходимо проклеить герметиком на силиконовой основе,
• нижний край планки крепится на профнастил – кровельное покрытие.

Примыкание кровли к вертикальным элементам

Изготовить конструкцию крыши максимально герметичной помогают узлы, называемые воротниками. В составе воротников – отдельные фартуки (нижний, верхний, правый и левый). По цвету узел должен повторять оттенок кровельного материала, чтобы не выделяться на крыше дома ярким пятном. Кроме этого, в узел крепления входит галстук – оцинкованная стальная деталь. Предназначение галстука на крыше – отведение воды от таяния снега или последствий дождя, ливня. Если вода не будет отводиться с поверхности крыши, она начнет давить на стропильную конструкцию и может привести к ее деформации, обрушению.

Важно: для фиксации переходов между кровлей и вертикально расположенными поверхностями не пользуются строительным пистолетом. Дело в том, что сила выстрела загоняет дюбеля очень глубоко в материал. Предпочтительнее пользоваться шуруповертом и простой дрелью, так удастся контролировать силу давления

Если приходится соединять несколько фартуков, швы между ними тщательно проклеивают герметиком. Места перехода от узла к профнастилу прокладывают слоем уплотнителя

Предпочтительнее пользоваться шуруповертом и простой дрелью, так удастся контролировать силу давления. Если приходится соединять несколько фартуков, швы между ними тщательно проклеивают герметиком. Места перехода от узла к профнастилу прокладывают слоем уплотнителя.

Когда работы по герметизации крыши завершены, можно убрать образовавшийся строительный мусор при помощи щетки, воды и наслаждаться полученным результатом долгие годы. Защищенной на стыках крыше не страшны атмосферные осадки и забивание щелей мусором.

Все места, где крыша примыкает к кирпичной стене и иным вертикальным плоскостям, считаются уязвимыми зонами. Неграмотное обустройство этих переходов нарушает гидроизоляцию дома, разрушая саму крышу и расположенные ниже перекрытия. Если опыта выполнения подобных работ недостаточно, лучше обратиться к профессионалам — диапазон подобного рода услуг является основным видом деятельности многих фирм и строительных бригад. При желании выполнить примыкание кровли к стенке или трубам своими руками все операции стоит выполнять предельно тщательно и без спешки. » alt=»»>

Рабочий процесс – поэтапная технология

Наверняка вам интересно, возможно ли обустроить качественную и надежную вентиляцию (дымоход) собственноручно и при этом сэкономить не только деньги, но и время – наш ответ положительный. В нижеизложенных разделах будет описана подробная инструкция в подтверждение тому, что данный процесс возможен для самостоятельного освоения.

Этап первый – подготовительный

Первоначально следует подготовить все необходимое для последующих работ:

• Приобрести трубу, если нет в наличии, и огнезащитный материал.
• Крепежные материалы.
• Инструмент:
  • Строительный уровень.
  • Сварочный аппарат – в том случае, если трубу придется стыковать.
  • Шуруповерт.
  • Молоток.
  • Лобзик и болгарку.
  • Деревянный брус.
  • Отделочный материал.
• Проект дымохода, где указано точное месторасположение будущего вентиляционного выхода.

Этап второй – подготовка кровли

Теперь переходим к процессу, где уже требуется работать своими руками:

• Для начала на крыше отмеряем расстояние от любой стропильной балки, которое составляет полметра плюс диаметр вентиляционной трубы.
• Сооружаем в указанном месте еще одну балку, чтобы повысить устойчивость кровли.
• С помощью обычного отвеса из центра вымеренного расстояния отмеряем точку на полу чердачного помещения или мансарды.
• Вокруг этой точки крепим вертикальный и горизонтальный брус так, чтобы до трубы (ее центр – вымеренная точка) от каждого края было равное расстояние.

Вместо бруса можно использовать металлический профиль

Сверлим насквозь дырку в указанном месте, чтобы на потолке первого этажа образовалось отверстие. По плану это должно быть точно над печью или в полуметре от этого места.

В итоге у нас должен получится усиленный короб внутри которого будет проложен дымоход. При этом его следует монтировать только в чердачном-мансардном помещении, в жилой комнате трубу достаточно облагородить отделочными материалами.

От короба можно отказаться, если приобрести кожух на трубу из оцинковки

Короб необходим для безопасной работы вентиляционной системы, которая нередко нагревается до критических температур – защита как для живущих в доме, так и для воспламеняемых материалов.

Этап третий – сквозное отверстие

Теперь перейдем к подготовке определенного места для прохода вентиляционной трубы в потолке первого этажа/полу чердачного помещения:

• В том случае, если перекрытие выложено из дерева, то можно вырезать круг необходимого диаметра с помощью бензопилы. Напоминаем, что к диаметру самой трубы необходимо добавить по 15-20 смс каждой стороны.
• Если же работать предстоит с бетонной плитой, то в этом вам поможет длинный бур и перфоратор – инструментом высверливается множество отверстий по кругу. Весьма ослабевший кусок плиты выбивается кувалдой.

Именно деревянным перекрытиям необходимо уделять больше внимания, к примеру, дымоход в бане –наиболее опасный участок

Переходим к вскрытию кровли. Наиболее оптимальный вариант – когда кровельный материал еще не уложен, но это возможно только в том случае, если дом находится на этапе строительства.

Мы же будем разбираться с процессом установки дымохода уже после сдачи объекта в эксплуатацию:

• Перед тем как вывести трубу через крышу из профнастила надрезаем материал таким образом, чтобы его можно было отогнуть и оставить в таком положении на некоторое время.
• Если же предстоит столкнуться с черепицей, то остается произвести только частичный демонтаж в том месте, где по плану будет выходить труба (с небольшим запасом).
• Теперь, когда у нас образовалось сквозное отверстие, можно вставлять вентиляционную трубу в «дырку» на крыше.
• Фиксация самого дымохода осуществляется путем установки разборных хомутов, которые в свою очередь крепятся к возведенному нами защитному коробу.
• Отверстие на крыше, со стороны чердака, закрываем асбестовым листом, который не будет нагреваться.
• Теперь, используя паровую пленку, крепим ее к стенкам короба для труб с помощью мебельных скоб.

Место, где стоит печь и соединяется с дымоходом необходимо также обезопасить, используя огнезащитные материалы

Соединяем свободный конец трубы с печью, лучше для этого использовать сварочный аппарат, данный метод обеспечивает герметичность соединения. Можно использовать и соединительный хомут, но тут все зависит от идеальной формы изделий – если нет дефектов, то и герметичность будет достойной. (См. также статью Металлические хомуты для труб: особенности.)

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Что нужно учитывать при проведении герметизации

Выбирая способ отделки места стыка, нужно принимать во внимание несколько аспектов. Расположение печной трубы

Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук

Расположение печной трубы. Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук.

Как выбрать место для дымохода

Также труба может быть расположена на удалении от конька. Причем, чем дальше она находится, тем больше воды будет стекать через нее по скату, что повышает вероятность течи. Оптимальное расположение дымохода — 50 см от конька. Конструкция стропильной системы при таком варианте не страдает. Для защиты мест примыканий дымохода и профнастила используются различного рода проходки, обладающие высокой эластичностью, а также фартуки, собранные из доборных элементов.

Обращайте внимание на расположение трубы

Форма дымохода. Различные методы отделки примыканий используются для труб круглого и прямоугольного сечения.

Трубы прямоугольного сечения

Тип дымохода. Печь может быть укомплектована различными видами труб:

• кирпичными. Традиционный вариант, отличающийся легкостью отделки, долговечностью и надежностью;
• металлическими. Дымоходы из стали пользуются популярностью из-за их демократичной стоимости, легкости, простоты монтажа и большого размерного ряда имеющихся в продаже изделий. Однако они достаточно быстро выходят из строя;
• сэндвичами. Конструкция из нескольких труб, выполненных из металла и помещенных друг в друга через теплоизоляционные прослойки, характеризуется надежностью и долгим сроком службы. Но такие дымоходы достаточно дорого стоят;
• модульными. Эти конструкции состоят из нескольких частей, которые могут с легкостью соединяться между собой. Они выполняются из металла и шамотной глины, между которыми размещена базальтовая вата, из керамики, из двойных труб и даже стекла.

Трубы могут быть разных типов При монтаже печной трубы по противопожарным нормативам требуется оставить зазор между ней и облицовочным покрытием. Так как профлист принадлежит к категории негорючих материалов, при такой облицовке достаточно небольшого расстояния — около 5 мм. Для обработки этого зазора можно использовать герметики (стойкие к воздействию высоких температур) или ленту.

Какими должны быть материалы, используемые для герметизации примыканий:

• обладать высокой стойкостью к воздействию влажной среды, в том числе, долговременному;
• поскольку эксплуатация печного оборудования подразумевает разогрев до высоких температур, а зимой кровля, как и все строение, подвергается испытаниям морозами, все применяемые в устройстве защиты материалы обязаны быть стойкими к температурным перепадам и не терять свои свойства;
• быть инертными к действию солнечных лучей;
• обладать совместимостью с кровельными материалами;
• иметь длительный эксплуатационный ресурс.

Качественная герметизации – надежная защита от протечек

Проход дымохода с круглым сечением

Если выбор был сделан в пользу трубы с круглым сечением, то обычно для обеспечения плотного примыкания ее к кровле и устранения риска протечек и теплопотерь используются произведенные на предприятиях специальные разделки с круглым сечением. По внешнему виду они напоминают гофрированные манжеты, оснащенные широкими полями. Изготавливаются из резины, но особой – термостойкой, синтетической. Также в продаже имеются и алюминиевые разделки. Удобство их использования заключается в том, что они легко повторяют волнистый профиль металлочерепицы и могут быть закреплены как при помощи крепежных элементов, так и за счет клеевых составов.

Уплотнитель для дымохода

В проходке из синтетической резины вырезается отверстие, на 20% меньшее, чем диаметр самой трубы. Далее она натягивается на саму трубу (для облегчения процесса можно воспользоваться мыльным раствором, нанесенным на трубу). После этого резиновое изделие прижимается к кровле и фиксируется на ней герметиком и кровельными саморезами с шагом около 3,5 см.

Переход с кирпичного канала на металлический может понадобиться и при устройстве нового дымоотвода, и при ремонте старого

Выпуск трубы через кровлю

Как только труба появилась над крышей, ее необходимо заделать. Главное сделать так, чтобы крыша не давала течь даже при сильных осадках. Чтобы сделать зазор между трубой и отверстием герметичным, необходимо прибегнуть к определенным методикам.

Сооружаем фартук

Считается самым распространенным способом. Заключается в следующем. Берутся планки примыкания. Их располагают снизу трубы. Планку необходимо приложить к трубе, чтобы на ее стене отметить контур верхней части планки. При помощи болгарки, используя намеченную линию, делают штробу. Монтаж внутреннего фартука начинается снизу трубы. Край планки нужно завести в штробу. После идет процесс сборки фартука, причем все его элементы монтируются внахлест. Перекрытие деталей должно иметь размер, превышающий 15 сантиметров. Вставленный в штробу край планки нужно обработать герметиком. В случае необходимости нижние планки стоит подрезать и прикрепить с использованием саморезов.

Устанавливаем галстук

Это следующий этап при заделке щели между трубой и кровлей. Его принято называть «установкой галстука». Для этого берется материал, обладающий гидроизоляционными качествами, и устанавливается под нижний элемент фартука. Благодаря такому элементу происходит беспрепятственный отвод воды. Особенно он необходим при сооружении вальмовых крыш. Он устанавливается таким образом, чтобы дождевые осадки переливались в водосточные кровельные элементы.

Как сделать гидроизоляцию круглой трубы — в видео:

Как только фартук и галстук будут смонтированы, переходим к установке кровельного материала, сверху которого сооружают еще один наружный фартук. Правила его монтажа ничем не отличаются от его внутреннего аналога, только планочки верхние примыкают к трубе, а не заправляются в штробу.

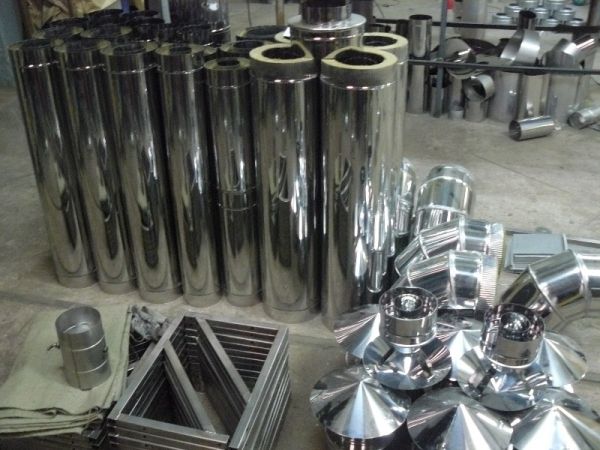

Разновидности

Элементы различаются между собой по материалу изготовления:

• Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
• Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
• Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
• Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Стальной дымоход

Сэндвич

Кирпичных дымоход

Модульный дымоход

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

ОСТОРОЖНО!

Категорически не рекомендуется использовать трубы из асбоцемента. Их огнестойкость находится на низком уровне, а при нагревании они выделяют канцерогены, отравляющие окружающий воздух.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:. Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

• Удобный узел примыкания;
• На коньке зимой не скапливается снег;
• При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

• 15 см для кирпичных и бетонных труб;
• 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

• С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
• Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Расположение дымоотвода

Дымоходная конструкция располагается в разных местах крыши. Чаще трубы пускают сквозь кровельный конек. В этом случае проще гидроизолировать стыки дымоотвода и крыши. Область установки не позволяет снегу скапливаться на верхней части конструкции. Дождевая вода тоже не накапливается, поскольку стекает по стенкам. Все эти факторы свидетельствуют о том, что влага не наносит вреда герметизации и потолочно-кровельная поверхность остается сухой при любых погодных условиях.

Другой вариант размещения дымохода задействует область, находящуюся ниже конька крыши. В этом случае усиленная гидроизоляция не требуется. Для защиты устанавливается защитный кожух. Он опускается ниже дымоходной конструкции на 70–80 см. В сравнении с размерами основаниями трубы кожух делается на 30–40 см шире с каждой стороны. Таким способом могут заделываться стыки по периметру трубы, что предотвратит попадание воды под кровельное покрытие и потолок в парилке останется сухим.

Если дымоотводная система выводится в центре, нижней части ската крыши, нужна надежная изоляция от влаги. В месте соединения дымохода с кровлей, может просачиваться влага, особенно в дождливую погоду. Вся жидкая масса стекает с конька и возникает риск протекания сквозь плохо герметизированные отверстия. Для защиты устанавливается дополнительная конструкция с коньком, скатами и двумя желобами на стыках с главной кровлей.

Установка дымохода в мягкой кровле

Мягкая кровля – материал горючий, поэтому здесь важно, чтобы между трубой и покрытием был зазор от 13 до 25 мм. Проход дымохода через крышу организуется в зависимости от того, какой она формы – плоская или скатная

Также играет роль материал, из которого сделана труба. Если крыша плоская, представляющая собой бетонную плиту и труба выполнена не из кирпича, проход делается следующим образом:

1. Вокруг трубы на расстоянии около 15 см по периметру снимается всё, вплоть до бетона.
2. Устанавливается опалубка.
3. Заливается бетон так, чтобы получился бортик, высота которого составляет 15 см.
4. Кровельное покрытие заводится на стенки.
5. Там, где материал кровли соединяется с бортиком, устанавливается металлическая полоса. Крепление производится с помощью дюбелей.
6. На бортике устанавливается отлив.

Если труба кирпичная, бетонный бортик не делается. В этом случае на неё заводится материал кровли и сверху устанавливается фартук из металла. В стенке трубы делается штроба (глубина 1,5 см), куда заводится край фартука.

При проведении трубы через мягкую кровлю надо учитывать множество нюансовИсточник teplospec.com

Примыкание заливается герметиком. В случае скатной крыши гидроизоляция выполняется как на других покрытиях, то есть с применением фартуков (для квадратных и прямоугольных труб), а также гибких или металлических переходников (для круглых).

Выводы и рекомендации

Сегодня кирпичные дымовые трубы в чистом виде перестали удовлетворять современным нормам по конструктивной и пожарной безопасности. Поэтому им на смену пришли современные металлические дымоходы-сэндвич или трёхслойные керамические дымоходы. Такие дымоходные системы открывают большие возможности для отделочных решений. Например, декорирование под кирпич.

Источники

• https://zen.yandex.ru/media/kakprosto.ru/kak-sdelat-montaj-dymohoda-iz-sendvichtrub-cherez-kryshu–5a7bef8c8c8be3ed323109fc
• https://ProfiTeplo.com/dymohod/145-prohod-cherez-kryshu.html
• https://krovlyakrishi.ru/elementy-kryshi/dymoxod/proxod-truby-dymoxoda-cherez-kryshu.html
• https://kamin-expert.ru/otopitelnaya/prohod-dyimohoda-cherez-krovlyu.html
• https://mr-build.ru/newteplo/prohod-dymohoda-cerez-krovlu-iz-metallocerepicy.html
• https://kamin.ru/main/presscentr/stati/kak_zakrepit_trubu_dymohoda_na_kryshe/
• https://obustroeno.com/stroitelstvo/elementy-konstrukcii/krovlya/30183-prohod-truby-cherez-kryshu
• https://kryshadoma.com/dymokhod/kak-ustanovit-dymokhod-cherez-kryshu-pravila-sozdaniya-i-germetizatsii-prokhoda-truby.html
• https://pechnoy.guru/pechi/izgotovlenie-pechi/dymohod/vyvod-pechnoj-truby-cherez-kryshu.html
• https://AvtonomnoeTeplo.ru/pechi-kaminy/436-ustroystvo-pechnoy-truby-na-kryshe.html
• https://www.forumhouse.ru/journal/articles/8594-dymovaya-truba-vzglyad-skvoz-kryshu
