Как заделать трубу на крыше: рекомендации по выбору материала и технологии

Какими способами можно устранять зазоры

Легче всего решить вопрос с тем, чем заделать щель между трубой и крышей – установить сверху фартук. Его можно сделать и самому, в таком случае нужно будет заблаговременно предусмотреть планки для соединения с трубой. Есть и более простой способ – купить готовый проход для кровли из нержавейки. Зачастую для дымохода делают проходы круглой формы, а изготавливают их из нержавеющей стали. Проход насаживают на трубу, а место стыка фиксируют хомутом из стали.

Если нужно замазать незначительные зазоры, образовавшиеся между трубой и крышей, то для этих целей можно использовать силиконовый герметик (прочитайте: «Какие герметики для печных труб лучше использовать – виды. характеристики»). В продаже их можно встретить огромное множество, нам же потребуется термоустойчивый его вид.

Процесс, как заделать крышу вокруг круглой трубы, будет немного отличаться в зависимости от типа кровельного покрытия, то есть, кроме основных рекомендаций еще есть и алгоритмы, которые будут несколько разниться.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Гидроизоляция трубы

Виды профнастила

Существуют разные виды профнастила. Есть профлист обычный — оцинкованный, есть цветной — с нанесенным поверх цинкового покрытия слоем полимера. У полимерного покрытия роль двойная — оно и защищает от внешних воздействий,  и придает материалу более декоративный внешний вид. Простой оцинкованный профнастил используют в качестве кровельного материала в основном на временных постройках, цветной имеет вполне солидный вид, его можно увидеть на крышах жилых домов и дворовых построек.

По назначению

Профнастил делают из листового металла разной толщины. Самые тонкие предназначены для оформления стен, но могут укладываться на крышу при частой обрешетке и небольших снеговых нагрузках. Маркируются листы этой группы буквой «С».

Из самого толстого металла делают материал с повышенной несущей способностью. Его маркируют буквой «Н», используют в качестве кровельного материала в местностях с повышенной ветровой или снеговой нагрузкой. Есть еще универсальный профлист — он обозначается «НС». Может применяться как для стен, так и для устройства кровли (количество снега должно быть средним).

После буквенной кодировки профлиста стоят цифры: С8, Н35, НС20. Они обозначают высоту волны в миллиметрах, которая сформирована в данном материале. В примере это 8 мм, 35 мм, 20 мм соответственно. На крышу укладывают профнастил с высотой волны не менее 20 мм.

Маркировка и размеры профлиста

Форма волны  у несущего металлопрофиля часто более сложная — в ней добавлены дополнительные бороздки для повышения жесткости.

По типу покрытия

При всей внешней схожести цена у профнастила одного и того же типа может существенно отличаться. Дело, чаще всего, не в наглости производителя или продавца, а в разных технологиях и материалах, которые используются при производстве. Например, защитное покрытие может быть цинковое и алюмоцинковое. Второй вид защиты появился недавно, оборудование дорогое, но долговечность металла, покрытого алюмоцинком гораздо выше.

Также на долговечность покрытия влияет способ формирования волны. Существуют две технологии — холодная прокатка и с эмульсией. При холодной прокатке лист просто продавливается катками без какой-либо подготовки. Чтобы при этом не повредилось нанесенное ранее покрытие, требуется дорогое оборудование. Соответственно, профлист холодной прокатки стоит дороже.

Цветной профнастил имеет много слоев

При формировании волны с эмульсией, поверхность металла смачивают жидкостью (маслом, водой, специальной жидкостью) и после отправляют под валки. Если после прокатки такой лист не высушить, а отправить в печь обжига — для закрепления краски, то места, которые были влажными, быстро начнут ржаветь. Увидеть данный дефект заранее невозможно, приходится надеяться на то, что технология не нарушена. Зато профлист, изготовленный по этой технологии дешевле.

Еще есть разные полимерные покрытия. Они создают пленку разной толщины и плотности, с разными свойствами.

• Полиэстер (глянцевый и матовый). Профлист с покрытием из полиэстера имеет относительно невысокую цену (самый дешевый из цветных) и хорошие характеристики — покрытие пластично, длительное время не меняет свой цвет. Матовый полиэстер не имеет на поверхности бликов, она смотрится как бархатистая. Этого достигают другой техникой нанесения и более толстым слоем. Это покрытие — наиболее устойчивое к механическим повреждениям.
• Пластизол. Имеет повышенную стойкость к агрессивным средам, но плохо переносит ультрафиолет. Кровля из профнастила с покрытием из пластизола быстро выцветет (два-три года).
• Пурал — к полиуретану добавляют полиамид и акрил. Покрытие получается более однородным, срок службы без изменения цвета — от десяти лет. Недостаток — высокая цена.
• ПВДФ — состав из поливинилфторида и акрила. Покрытие дорогое, но долго служит даже в агрессивной среде. Этот кровельный материал можно использовать на морских побережьях. Еще одно его замечательное свойство — он может самочищаться. Малейший дождик, и крыша из профнастила с ПВДФ покрытием блестит, как новая.

Разные виды покрытия обеспечивают разные характеристики

В обычных условиях делается кровля из профнастила с покрытием из полиэстера. По соотношению цены и качества он оптимален.

Зашивка

Дополнительная зашивка нужна далеко не в каждом случае, является необходимостью, если:

• при кладке использовался стандартный кирпич;
• труба возвышается над крышей больше чем на два метра (такая высота негативно влияет на тягу, а зашивка позволит восстановить ее силу).

Зашивка трубы Источник amazonaws.com

Из-за наличия современных смесей, позволяющих придать материалу повышенную стойкость к высоким температурам, огню и паразитам, в обустройстве дымохода в качестве каркаса стали использовать древесину. Но не все эксперты согласны с таким решением, так как экстремальные перепады температуры все равно могут навредить дереву из-за образования конденсата, впитываемого материалом.

Идеально при отделке печной трубы на крыше использовать металл. Он прост в монтаже, имеет низкую цену и легок. Только следует внимательно отнестись к процессу теплоизоляции. Тогда нагрев обшивки будет исключен. Это добавляет эстетичность и возможность использования любого материала для декорирования. Также хорошим вариантом является декоративный камень, подойдет как натуральный, так и искусственный.

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

Тонкости облицовки дымохода

Облицовка дымоходной трубы профнастилом – оптимальный вариант проведения отделочных мероприятий. Однако прежде чем приступить к его закупке, необходимо знать о некоторых нюансах его хранения и тонкостях работы с ним.

Приобретая профнастил, необходимо позаботиться о соблюдении условий хранения. Сухое, хорошо проветриваемое помещение максимально подходит для этих целей. Материалу придается строго горизонтальное положение на ровной поверхности. Вынужденное хранение под открытым небом должно непременно предусматривать покрытие плотной водонепроницаемой пленкой.

Первоначало необходимо изготовить каркас из металла. Именно он является основой, к которой непосредственно будет крепиться обшивка. Механизм прикрепления предусматривает нахлест одного угла листа на другой. Прочность монтажа достигается за счет использования саморезов. Эстетическую привлекательность стыкам придают специальные уголки, используемые для отделки.

Внешнее совершенство конструкции, ее прочность, долговечность будут зависеть от того, насколько качественно проведен монтаж

Принципиально важно осуществить максимально ровное расположение листов нижнего ряда. Возникающие погрешности геометрии листа легко исправляются доборными компонентами в процессе монтажа

Учитывая негативное отношение профилированных листов к высокому температурному режиму, мысли об использовании болгарки в проведении этапов обшивки необходимо сразу отбросить. Идеальными инструментами выступают электрический лобзик и циркуляционная пила со специальным лезвием.

Доскональное соблюдение требований гарантирует правильность выполнения работ. Как следствие — дымоходом будут не только довольны, он заслужит массу поощрительных отзывов.

Ленточный герметик

Ленточный герметик относится к твердым материалам. Многие строители считают его наиболее выгодным вариантом для герметизации кровли. Особенности материала:

• в его основу входит бутилкаучук;
• лента герметика отличается высокой устойчивостью к ультрафиолету и высоким температурам;
• она обладает высокой клейкостью, за счет чего проста в монтаже;
• идеально подходит для того, чтобы герметизировать стыки между дымоходом и кровельным покрытием.

Лента обладает алюминиевым покрытием, которое повышает срок эксплуатации герметика при наружном использовании. Лента проста в монтаже и эксплуатации. Средний срок службы изделия равен 10-ти годам. Благодаря широкой цветовой гамме ленту можно использовать для герметизации различных кровельных покрытий. Герметик обладает исключительной приклейкой к различным поверхностям. Ленту используют при необходимости герметизации деревянных, пластиковых, металлических поверхностей. Ленту также успешно применяют для герметизации светопрозрачных кровель.

Как применяется

Поверхность трубы и кровли, на которую наклеивается лента, должна быть очищена и высушена

Важно, чтобы обрабатываемый участок был ровным. Чтобы нанести ленту, нужно обрезать кусок определенной длины, затем убрать защитную пленку и плотно прижать изделие к стыку (щели). При температуре ниже +5 ленту сначала выдерживают в помещении при температуре 15 градусов на протяжении 12 часов

При температуре ниже +5 ленту сначала выдерживают в помещении при температуре 15 градусов на протяжении 12 часов.

Использование ленты в условиях минусовой температуры предполагает подогрев обрабатываемой поверхности. Ленту не применяют для поверхностей с рабочей температурой выше 80 градусов или при наклоне кровли больше 55 градусов.

Процесс обустройства гидроизоляции

Рассмотрим последовательность технологического процесса обустройства гидроизоляции.

Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.

Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM. Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.

Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.

Итак, как же происходит процесс?

• Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров. При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
• Потом одевают прокладку.
• Для фланца выбирают нужную форму.
• Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.

Важно: поверхность проходки и кровли должны быть сухими и чистыми

Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

1. Протечки. При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
2. Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
3. Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
4. Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Возможные проблемы при некачественной герметизации прохода на кровле

Профнастил — качественный кровельный материал, который имеет сложную слоистую структуру. На внешнюю основу из стального листа наносятся слои:

• цинка;
• дополнительной антикоррозии;
• грунтовки;
• полимера (полиэстера);
• монтажной защиты.

А с внутренней стороны также наносится оцинковка, грунтовка и защита от коррозии. Благодаря такому строению профнастил имеет отличную несущую способность, защиту от ржавчины, огня и гниения. Стройматериал сохраняет свои свойства в широком диапазоне температур.

На крышах домов принято создавать различные отверстия для вентиляции, выхода дыма. Это естественным образом приводит к нарушению гидроизоляционного и других защитных слоев. Потому огромное значение имеет герметизация стыков трубы с поверхностью крыши. Процесс этот следует провести правильным образом, иначе могут возникнуть проблемы:

1. Протечка . При выводе трубы через крышу наличие неизолированных щелей ведет к проникновению воды внутрь дома, жилых помещений, отсыреванию стен, в том числе, несущих, появлению плесени и др.
2. Разрушение стропил . Конструкция крыши состоит из деревянных стропил. Влага, попадая через стыки, способствует загниванию дерева и разрушению всей конструкции.
3. Коррозия профнастила . Несмотря на то, что кровельный материал защищается антикоррозийными слоями, внутренняя защита слабее внешнего слоя. Коррозия постепенно разрушает профнастил, снижает его защитные характеристики и привлекательный внешний вид.
4. Снижение уровня теплоизоляции крыши . При проникновении воды в слои теплоизоляции, последние теряют свою способность удерживать тепло и защищать от внешнего холода. Изолятор теряет порядка 50% способности эффективно удерживать теплый воздух в жилых помещениях.

Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки. Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом.

Что представляет собой сэндвич-дымоход

По-другому конструкции этого типа называют также модульными дымоходами. Использоваться такие трубы могут при установке котлов и печей как для отопления жилых домов, так и бань. Собираются дымоходы этой разновидности путем вставки друг в друга отдельных частей методами «по конденсату» или «по дыму».

Изготавливаться элементы сэндвич-труб могут из нержавеющей или оцинкованной стали. Первый вид конструкций владельцами загородных домов используется чаще всего. Оцинкованные дымоходы, поскольку цинк способен выгорать при высоких температурах, применяются в основном только при установке газовых котлов или бойлеров.

Свое оригинальное название трубы этого типа получили за многослойность. При сборке таких конструкций на заводе на основную дымоотводящую трубу надевают еще одну, выполняющую роль защитного кожуха. Между вставленными друг в друга трубами при этом монтируется еще и минеральная вата.

Основным преимуществами сэндвич-дымоходов, в сравнение с обычными одностенными конструкциями, считается то, что внутри них в процессе эксплуатации не образуется конденсата. В таких дымоходах никогда не скапливаются кислоты и не откладывается сажа. Соответственно, и срок службы у отводящих отработанные газы конструкций этого типа довольно-таки большой.

Убираем зазор между трубой и кровлей.

Бывает такое, что постройка зданья завершена, а печь не поставили. Стоит хорошо поразмыслить, где лучше всего поставить ее. Смотреть надо по степени удобства пользования, и не забывать об удобстве вывода дымохода на улицу.

При возведении дымохода, необходимо обратить внимание на тягу и теплоотдачу от печки. В первую очередь тяга напрямую зависит от ветра

Поэтому дымоход сквозь крышу, лучше всего вывести не далеко от конька. Если не хватает тяги, то приобретаем оголовок, удлиняем трубу вверх.

Избавится от конденсата необходимо сразу при возведении дымохода, трубу надо обернуть теплоизоляцией. Ее сбор, надо осуществлять только из качественных материалов с хорошей теплопроводностью. Иначе, велика вероятность, столкнутся с маленькой неприятностью, лишней водой в дымоходе.

Как вывести дымоход сквозь крышу.

Наверно не все задумываются о том, как заделать трубу на крыше бани, в самом начале возведения ее. Существуют определенные правила и нормы, которых надо придерживается.

• Предметы, которые защищены от возгорания, могут располагаться с наименьшим расстояниям 25-ть см. и больше.
• Не защищенные, с промежутком от печки и трубы, минимум на 35-ть см.
• При выводе дымохода, должны знать, как правильно это делать, а не как получится. Стропила из дерева, должны быть не ближе 35-ти см. до трубы.

При вырезании отверстия для трубы, нельзя делать его впритык к трубе, должен быть зазор для пожарной безопасности. Для точного места вывода через кровлю, необходимо отметить. Сделать макет, необходимого нам диаметра и формы нашей трубы. Поднять вверх до упора в кровлю и там уже отметить будущий вырез. Эти действия невозможно выполнить одному человеку, понадобится помощник. Такой метод больше подходит для вывода круглых труб, с ними намного легче работать.

Труба уже выведена через кровлю на улицу, пришло время устранять стыки. Делается для того, чтобы предотвратить попадания воды в дымоход. Существует не так много способов устранения этой неполадки.

Для кирпичного дымоходы подходит изготовления «фартука», он самый используемый из всех. Примыкающие планки, расположенные внизу трубы, они выполняют почти всю работу. На дымоходной трубе отмечают вверх кромки от планки. Отмеченные линий прорезаем специальным инструментом на глубину полтора сантиметра, крепим «фартук», загнутые края планки заводим в штробу. Затем, мажем их герметиком, лишние отрезаем и крепим на дюбеля.

Второй способ это «галстук». Его применят не ко всем вида кровли и крышам. Галстук монтируют так, чтобы жидкость сбегала в водосточную канаву, и не проникала в дымоходную трубу.

Поверх уже вмонтированного, «фартука» и «галстука», крепят кровельный материал, и еще один внешний фальш-фартук. Крепится аналогично внутреннему фартуку, различие только в том, что прикручивается к трубе вместо штробы.

Для круглой трубы отлично подходит «Мастер-Флеш». Так же используют его для вывода антенн и других предметов. Такая проходка служит для изоляции совершенно различных соединений. По виду она похожа на пирамиду. Изготавливают ее из определенного вида резины или силикона – они же входят в первый слой, состоит из двух слоев, второй внутренний, из алюминия. Если «мастер» из резины, выдерживает перепад температуры от -55.°С, до +135°С. Силикон же температурный режим увеличивается от -74°С, до +260°С. Так что, при выборе этого приспособления, крышу можно покрыть любым материалом. После устранения щелей герметиком, думаем, как избавиться от воды, бегущей около трубы.
После вывода трубы, обязательно найдутся не плотно соединившие места. Маленькие щели можно замазывать определенным видом герметика.

Традиционная оцинкованная сталь: прочный «галстук»

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

• Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
• Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
• Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
• Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
• Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
• Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
• Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
• Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

• Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
• Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
• Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
• Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

• Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
• Шаг 2. Лист нужно загнуть наверх на 5 см.
• Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
• Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
• Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Как происходит монтаж

правильная вентиляциястандартные размерыплоской крышей

• Мастер должен прибить деревянный брус с сечением 4*4 сантиметра к торцу обрешетки. Для предотвращения гниения и устойчивости к воздействию огня древесину пропитывают антисептиком и антипиринами, затем делают монтаж ветровой рейки;
• Производится замер конструктивных элементов. При этом торцевая планка должна перекрывать торцевой угол кровли и листа металлочерепицы;
• Перед монтажом планки подрезают её край ножницами по металлу, согласно разметке;

• При помощи специального зажима проводится отгибание верхнего края панели, которая ориентируется к фронтону. При качественном проведении работ поверхность изделия должна плотно прилегать к деревянному брусу.
• Как мы уже говорили, саморезы крепятся с верхней и боковой части планки на расстоянии 40 сантиметров. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.

Монтаж любой кровли предполагает использование дополнительных элементов. Они обеспечивают максимальную защиту стыков скатов, карнизов, торцевых частей. Торцевые планки для металлочерепицы – один из основных элементов, которые используют для защиты черепичной кровли. Их часто называют ветровыми, фронтальными, завершающими. Впрочем, название материала и объясняет его назначение.

Монтаж торцевой планки металлочерепицы можно выполнить самостоятельно. Предварительно необходимо подготовить инструменты и изучить все особенности крепления. Эту работу можно выполнить в течение одного дня. Такие элементы дополнительно защитят ваш дом от попадания влаги в торцевые окончания, придадут кровле привлекательный, завершенный вид.

Торцевая планка для металлочерепицы изготавливается таким же способом, как и соответствующий кровельный материал. Основой для него является оцинкованная сталь, поверх которой наносят полимерное покрытие (пластизол или полиэстер). Оно не только придает материалу соответствующий цвет, но и защищает металл от негативного воздействия окружающей среды (влаги, УФ-лучей и т. д.) Толщина металла не превышает 0,55 мм.

Все планки для металлочерепицы разделяются на 4 вида:

• Коньковая;
• Карнизная;
• Ветровая;
• Планка примыкания.

Коньковая имеет несколько форм. Выбор этого элемента зависит от предпочтений заказчика. Но помните, каждый из них имеет свои особенности в монтаже. Основным назначением элемента является защита подкровельного пространства в местах стыков скатов от дождя и снега.

Карнизная планка представлена продолговатой формой. Ее изготавливают по такому же принципу, как и металлочерепицу. Основным назначением этого материала является защита от попадания влаги на лобовую карнизную доску, а соответственно и в подкровельное пространство.

Ветровая (торцевая) планка изготавливается по такому же принципу, как и карнизная. Ее устанавливают на торцах скатов. Основное назначение – нивелирование ветровой нагрузки на крышу (особенно бокового направления), защита от проникновения влаги на поверхность обрешетки. Элемент также выполняет роль барьера, который препятствует проникновению внутрь кровли мусора, насекомых и птиц.

Планка примыкания защищает от дождя, снега; придает крыше привлекательный вид.

Как правильно выводить?

Перед началом вывода трубы через кровлю необходимо произвести целый ряд работ подготовительного характера.

Определить габариты трубы.
На профнастиле обвести места отверстий, где будет установлена железная труба.
Теперь по нанесенным меткам следует разрезать лист. Лучше всего это делать при помощи болгарки с тонким кругом для работы с металлом

Действовать следует максимально осторожно, чтобы не сделать заусенцев.
При вырезании отверстия следует отступить пару сантиметров от нанесенного контура.

Разрезы, сделанные по углам периметра, дадут возможность отгибания краев листа к кровельной плоскости.
Между дымоходной трубой и стропильным механизмом нужно поставить короб, имеющий где-то 15 сантиметровый зазор. Обычно он располагается в мансардном помещении.
Отверстие с таким же размером должно быть сделано в потолке.

Слой утепления и гидроизоляции следует снять

В них не требуется делать отверстия, а достаточно лишь сделать прорезь по принципу конверта и произвести загибание краев, которые фиксируются саморезами или скобами. В итоге проделанных манипуляций должно получиться отверстие сквозного типа.

Кроме того, следует предусмотреть термоизолирование и утепление профнастила перед выводом трубы. Данный момент обезопасит постройку от вероятности возгорания из-за перегрева. Для этого лучше всего использовать каменную вату. Она имеет отличные гигроскопические характеристики и будет хорошим утеплителем.

Когда железную трубу утеплили, можно осуществлять ее монтаж в короб. Обеспечить защиту краев лент паро- и гидроизоляции от конденсата позволит лента с клеевой основой.

Также не будет лишним использовать стальные хомуты для фиксации трубопровода в местах стыков со стропильной системой и обрешеткой, выполненной из профлиста. Они не позволят конструкции перекоситься или завалиться. Не будет лишним тут и применить асбест. Если же трубопровод выполнен из кирпича, то зазоры можно заделать кирпичом, положенным на глиняный раствор.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

• Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
• Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
• Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
• Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите

Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

• Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.

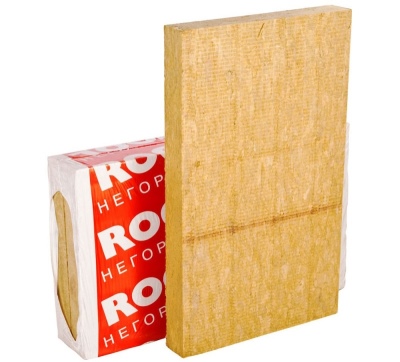

• В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.

• Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

• Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
• После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Выбор места вывода дымохода и его высота

Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:

• Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
• Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
• Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
• Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
• Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
• Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
• Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.
