Чем открытая система отопления отличается от закрытой?

Закрытый бак

Под расширительным баком закрытого типа понимается прочная герметичная емкость, разделенная внутри гибкой мембраной. Одна часть накачивается воздухом, а вторая коммутируется с трубопроводом. Когда теплоноситель нагревается, происходит увеличение его объема. В результат мембрана выгибается в сторону воздушного отдела, выполняющего функцию демпфера. Охлаждение воды приводит к уменьшению гидравлического давления. Благодаря сжатому воздуху система приходит в равновесие, выдавливая избыточную воду обратно в магистраль.

Системы, оснащенные расширительной емкостью с мембраной, называются закрытыми. Речь идет о герметичных замкнутых гидравлических контурах. Компенсирующий бак может быть установлен на любом участке системы. Популярным местом монтажа выступает обратная труба около котла: таким образом повышается удобство обслуживания емкости.

В закрытых отопительных системах обычно присутствует небольшое избыточное давление, поэтому их в обязательном порядке оснащают группой безопасности. В состав узла входит воздухоотводчик, манометр и предохранительный клапан для сброса теплоносителя в аварийном режиме. Эти приборы устанавливают на подающем трубопроводе, что позволяет производить отключения для ремонта и обслуживания. На приподнятых трубопроводах группу безопасности обычно размещают в самой верхней точке.

Виды разводки труб

При монтаже отопления не последнюю роль играет разводка трубопроводов. Она зависит от того, где установлены стояки и как они подключаются к радиаторам, а также от расположения падающей трубы.

Монтаж нужно доверить профессионалам

Применяются несколько видов разводки:

1. Однотрубная схема отопления — простая и дешёвая. Её монтаж лёгок и не потребует больших затрат. Все радиаторы подключены последовательно к одной трубе, проходящей на уровне пола. Проходя весь круг, жидкость постепенно отдаёт тепло, а затем возвращается в котёл. Недостатки такой разводки заключаются в невозможности регулировки температуры на каждой батарее по отдельности и в неравномерности нагрева.
2. Двухтрубная используется чаще всего. Суть её в том, что радиаторы соединяются параллельно. По одной трубе, расположенной сверху, поступает теплоноситель из котла, а обратная нижняя труба забирает его назад. Такая разводка позволяет изменять температуру батареи, но расход материалов увеличивается в два раза.
3. Ленинградка — это модернизированная однотрубная разводка. Все радиаторы подсоединяются параллельно к одной магистральной трубе. Такая схема позволяет регулировать нагревание отдельных батарей или совсем отключать их от системы. Расход материала лишь немного выше, чем у классической однотрубной.

В этом видео вы узнаете о самой безопасной и экономичной системе отопления:

Как залить незамерзайку в открытую и закрытую системы отопления

Есть некоторые различия заливки незамерзайки в закрытую либо открытую систему отопления.

Для начала разберёмся, как заливать антифриз в систему отопления открытого типа. Это будет именно тот случай, когда стоит приобрести безвредный пропиленгликоль. Расширительный бак в такой системе открытый, и так как обычно он располагается на чердаке дома, то в жилое помещение может, пусть и не в значительных количествах, но попадать испарение. Да и вообще пользоваться незамерзайкой в системе открытого типа немного нелогично. Хорошо будет переделать систему в закрытую, откуда не будут выходить пары.

Заполняем систему отопления антифризом

Концентрат нужно разбавить и понемногу при помощи насоса заливать в расширительный бак либо подпиточный вентиль. Все воздушные краны Маевского на батареях должны быть открыты, а по мере заполнения закрываться. Степень заполнения должна быть до 1/3 расширительного бака.

Про устройство и принцип работа крана Маевского можете прочитать на этой странице.

Помните, что перед закачкой антифриза нужно проверить систему отопления на открытие всех запорно-регулирующих элементов.

Уже после включения котла и его прогрева, стоит ещё раз развоздушить батареи. В случае падения уровня нагретого теплоносителя в расширительном бачке, антифриз нужно долить где-то до его половины.

Теперь перейдём к вопросу, как заполнить систему отопления закрытого типа антифризом. Скорее всего, что удобнее, вам потребуется использовать насос для закачки антифриза в систему отопления. Его нужно присоединить к штуцеру.

Если же насос для подпитки системы отопления незамерзайкой отсутствует, то вас ждёт нелёгкая работа по заливу жидкости через самую высокую точку, открыв автоматический воздуховой отводчик. Лучше, чтобы у вас был напарник, в задачи которого будет входить выпускание воздуха из батарей во время вашей закачки антифриза в котёл.

О том, как и чем можно промыть радиаторы отопления, можете прочитать тут.

Перед тем, как начать работу, стоит убедиться в следующем:

• что все запорные элементы находятся в открытом положении;
• что краны, перекрывающие котёл, закрыты;
• что вы разбавили концентрат незамерзайки в правильном соотношении согласно инструкции;
• что краны Маевского перекрыты;
• что вентили, которые перекрывают мембранный расширительный бак, в открытом положении.

Работа начинается с закачивания незамерзающей жидкости до уровня, пока манометр не укажет значение давления 1,4-1,5 Бар. После сигнала нужно сказать напарнику, чтобы он плавно стал выпускать воздух из батарей, сначала с самых нижних. Вам же требуется следить за тем, чтобы показатель давления на приборе не падал и, если что, подкачивать теплоноситель.

Хорошо, если в системах закрытого типа на подпиточной врезке стоит обратный пружинистый клапан. В случае его отсутствия закачать туда «незамерзайку» или воду было бы очень сложно.

Воздух весь спущен. Теперь пора снова закачать антифриз до давления 1,5 Бар. Затем по очереди нужно открывать краны, которые отсекают котёл, – изначально на обратной, а потом на подающей сети. Второй кран стоит открывать не спеша. Так, чтобы воздух успевал уйти через автоматический воздуховой отводчик, что стоит на группе безопасности котла. Давление опять начнёт падать и придётся быстро подкачивать незамерзающую жидкость.

В момент запуска котла и прогрева теплоносителя необходимо внимательно следить за цифрами манометра, которые не должны быть больше 1,8 Бар в работе. Последним этапом будет сброс воздуха из приборов отопления и настройка давления.

Будьте предельно внимательны при работе с кранами Маевского, не обожгитесь и не пролейте антифриз.

Теперь вы знаете, зачем нужен антифриз в системе отопления, плюсы и минусы этой жидкости по сравнению с водой. Знаете, как провести заливку незамерзающей жидкости и что это будет намного легче сделать, если иметь помощника. Наполнить отопительную систему можно при помощи любого насоса, который есть в хозяйстве.

Принудительная лучше?

Если предстоит монтаж системы отопления одноэтажного строения, предпочтение может быть отдано системе с естественной циркуляцией. Особенно если здание находится в местности с характерными проблемами с электроснабжением.

При выборе схемы для двухэтажного дома лучше обратить внимание на систему с принудительной циркуляцией. Тем более если площадь здания большая

Экономим на трубах

Если отдано предпочтение схеме с принудительной циркуляцией, можно не волноваться о том, какой диаметр у монтируемой трубы. За счет одинаковой скорости теплоносителя обязательно удастся обеспечить равномерный прогрев всей системы.

Именно поэтому для такой системы приобретаются более дешевые трубы. Учитывая, что их диаметр несколько меньше, трубы можно сделать практически незаметными в интерьере.

Отказ от громоздких радиаторов

При естественной циркуляции теплоносителя традиционно монтируются громоздкие радиаторы, занимающие много места. За счет большой площади такие батареи позволяют обеспечить более эффективный прогрев помещений. В системе отопления с принудительной циркуляцией предпочтение может быть отдано даже небольшой по размеру модели радиатора.

Безопасность и удобство эксплуатации

Равномерный прогрев отопительной системы способствует снижению риска повреждения ее элементов из-за значительного колебания температуры. Как следствие, снижается негативное воздействие на материал всех элементов отопительной системы, и повышается срок их службы.

Благодаря наличию кранов Маевского и специальных автоматических воздухоотводов в системе принудительной подачи теплоносителя можно не опасаться завоздушивания. Степень нагрева воды можно отрегулировать не только за счет параметров отопительного котла, но и характеристик насоса.

При естественной циркуляции радиаторы тем холоднее, чем дальше они находятся от котла. Это способствует неравномерному прогреву помещений.

Простота монтажа

Трубы необязательно укладывать под определенным углом, что делает возможным выполнение работ собственными силами. При нарушении этого правила в случае естественной циркуляции не удастся обеспечить прохождение теплоносителя по системе, а потому обогрев двухэтажного дома будет затруднен или невозможен.

Отличие от закрытой

В своем принципе работы открытая конструкция очень схожа с закрытой, однако закрытая система основана на принудительной циркуляции, из-за чего радиаторы и трубы нагреваются быстрее.

Схема закрытой системы отопления.

Плюсы и неожиданные минусы альтернативы

В сравнении с открытой системой, механизм закрытого типа, оснащенный циркулярным насосом, имеет следующие преимущества:

• ниже затраты на трубы и минимизирован риск замерзания из-за монтажа в помещении;
• бак герметичен и теплоноситель не испаряется, потому можно использовать как воду, так и антифриз;
• антифриз в качестве теплоносителя дает возможность разморозить систему, вернуть ее в работу, чего не произойдет в случае с водой.

Кроме того, механизм с циркулярным насосом позволяет подключать «теплые полы» и регулировать температуру в помещении. Однако закрытая система проигрывает открытому механизму в своей зависимости от электроснабжения. Поэтому последние по-прежнему популярны.

Принцип работы водяного отопления

Основой функционирования системы отопления является непрерывная циркуляция среды, выполняющей роль теплоносителя. Во время движения по трубам от источника нагревания (котла) к обогревающим приборам и обратно осуществляется отдача тепловой энергии и обогрев помещений. В качестве теплоносителя может использоваться не только вода, но также воздух, пар или антифриз (в домах нерегулярного проживания). Однако водяные системы отопления получили наибольшее распространение.

При обустройстве традиционного отопления используются физические явления и законы – тепловое расширение воды, конвекция и гравитация. После нагревания посредством котла происходит расширения теплоносителя, из-за чего в трубопроводе возникает давление. Среда при этом теряет в своей плотности и весе. Находящаяся внизу более тяжелая и плотная холодная вода выталкивает нагретые порции вверх: это объясняет исключительно вертикальное позиционирование выходящей из котла подающей трубы.

Благодаря создаваемому давлению и конвекции теплоноситель циркулирует внутри батарей, постепенно отдавая им свое тепло. Этот обмен энергией и приводит к обогреву помещений. Возвращающаяся обратно вода обычно имеет невысокую температуру: после этого цикл начинается заново.

Отопление, функционирующее за счет естественной циркуляции, также носит название самотечного и гравитационного. Стабильную циркуляцию жидкости обеспечивает угол уклона горизонтальных труб системы. Обычно это – 2-3 мм на погонный метр. В результате нагревания теплоносителя в магистрали создается гидравлическое давление. Так как вода способна сжиматься, даже небольшое превышение нормы чревато серьезными последствиями. Чтобы этого не допустить, любой отопительный контур оснащается специальным компенсирующим приспособлением – расширительной емкостью.

Системы с искусственным побуждением движения теплоносителя

Схемы открытой системы отопления с насосом в любом случае подразумевают использование соответствующего прибора. Это позволяет увеличить скорость перемещения жидкости и сократить время на обогрев дома. Поток теплоносителя в этом случае движется со скоростью около 0,7 м/с, поэтому теплоотдача становится более эффективной и все участки системы теплоснабжения прогреваются одинаково.

В процессе монтажа системы отопления открытого типа с насосом следует учитывать несколько особенностей:

• Наличие встроенного циркуляционного насоса требует подключения к системе электропитания. Для бесперебойной работы при аварийном отключении электричества насос рекомендуется устанавливать на байпас.
• Насосное оборудование должно стоять на обратной трубе перед входом в котел, на расстоянии до 1,5 метров от него.
• Насос врезается в трубопровод с учетом направления движения теплоносителя.

Комплектация системы

Отопление открытого типа в частном доме требует установки котла, который работает на твердом топливе или мазуте. Дело в том, что такой тип отопления характеризуется периодическим образованием воздушных пробок, которые могут стать причиной аварии при использовании электрических и газовых котлов.

Рассчитать мощность котла отопления можно по стандартной схеме, согласно которой для обогрева 10 м2 площади помещения требуется 1 кВт энергии плюс 10-30% в зависимости от качества теплоизоляции.

В качестве материала для расширительного резервуара не стоит использовать полимеры, оптимальным вариантом в этом случае будет сталь. Объем бака зависит от площади отапливаемого помещения, к примеру, в системе теплоснабжения небольшого строения высотой в один этаж может использоваться расширительный бачок на 8-15 литров.

Что касается труб для схемы системы отопления с циркуляционным насосом, то в этом случае могут использоваться следующие материалы:

• Сталь. Для такого трубопровода характерна высокая теплопроводность и устойчивость к высокому давлению. Однако монтаж имеет некоторые сложности и требует использования сварочного оборудования.
• Полипропилен. Такая система отличается не сложным монтажом, прочностью и герметичностью, она способна выдерживать температурные колебания. Полипропиленовые трубы характеризуются безупречной эксплуатацией на протяжении четверти века.
• Металлопластик. Трубы из этого материала устойчивы к коррозии, на их внутренних стенках не образуются отложения, препятствующие естественному движению теплоносителя. Однако стоимость такой системы достаточно высокая, а срок ее эксплуатации составляет всего 15 лет.
• Медь. Трубопровод из меди считается самым дорогим, но он отлично переносит высокую температуру, до +500 градусов, и характеризуется максимальной теплоотдачей.

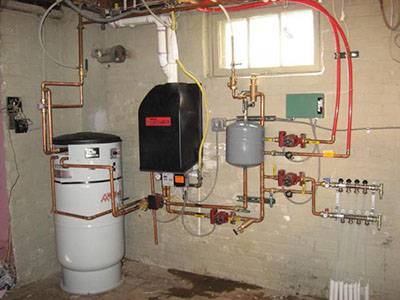

Автономное теплоснабжение жилого дома

В зданиях старого типа по проекту предусмотрена централизованная система. Индивидуальные схемы позволяют выбрать типы систем теплоснабжения в плане снижения расходов на энергоноситель. Здесь имеется возможность их мобильного отключения при отсутствии необходимости.

Проектирование автономных систем производится с учетом нормативов отопления. Без этого дом сдать в эксплуатацию невозможно. Следование нормам гарантирует комфорт для проживания жильцов дома.

Источником нагрева воды обычно служит газовый или электрический котел. Необходимо выбрать способ промывки системы. В централизованных системах применяется гидродинамический способ. Для автономной можно использовать химический. При этом необходимо учитывать безопасность влияния реагентов на радиаторы и трубы.

Что это такое

Водяная открытая схема отопления работает по принципу прохождения нагретой воды от котла в радиаторы отопления. Можно отопить любую площадь, за счет циркуляции жидкости на любое расстояние. Водяное отопление получило широкое распространение.

Схема отопления работает с насосом, без. При отсутствии насоса движение жидкости происходит по термодинамическим законам, из-за разности плотности горячей и холодной воды, уклона контура.

Необходимо обеспечить условия для расширения воды. Функция обеспечивается при помощи открытого бачка, оснащенного крышкой, патрубком для удаления излишков по канализации. Расширительный бачок – важный элемент открытой схемы отопления, стабилизирующий давление теплоносителя.

Бачок расширения расположен в верхней точке открытой отопительной схемы

Принцип открытого теплоснабжения прост: с помощью котла происходит нагрев теплоносителя, по контуру поступающего к радиаторам. Возвращаясь, жидкость проходит через расширительный бак, разбавляется, остывает, снова поступает в котел.

Схема принудительного типа – монтаж

Чтобы открытая система работала качественно, подключают оборудование. Важный этап – выбор насоса, точки врезки.

Выбираем насос

Характеристики мощности, напора при выборе насоса — определяющие, связаны с габаритами дома. Чем больше площадь, тем мощнее насос. Нужно учесть:

1. Длину магистрали.
2. Вид, количество батарей.
3. Сечение, материал труб.
4. Вид котла.

Насос для принудительной циркуляции

Выбор точки врезки насоса

Оптимальное место для врезки циркуляционного насоса — труба-обратка. Исключение — термостойкие модели, которые можно устанавливать на выходе из котла.

Способы врезки

Существует два способа врезки, принципиальной разницы между ними нет. Насос можно установить на обратку, подающую трубу. Но во втором случае насосы чаще выходят из строя из-за длительного закипания воды в твердотопливном котле.

Если шаровый кран на байпасе заменить на шариковый, переключение принудительной и естественной циркуляции происходит в автоматическом режиме.

Эффективность, безопасность, корректная работа открытой системы отопления зависят от расчетов, оборудования.

https://youtube.com/watch?v=c3CaQI2hqdo

Средняя оценка

оценок более 0

Поделиться ссылкой

Специальные требования к процессу монтажа системы

Современная открытая система требует тщательного подхода к процессу монтажа оборудования.

Среди наиболее основных требований можно отметить:

1. Источник тепла в системе устанавливается в самой низкой точке, тогда как расширительный бак – в наиболее высокой;
2. На выходе из котла трубопроводы для подачи теплоносителя должны иметь самый большой диаметр. Более узкие трубы используются в других участках системы, дабы создать оптимальное давление;
3. Стояк обязательно делается высоким, чтобы создавать в системе нужное давление теплоносителя, обеспечивать его равномерное распределение по всему периметру;
4. В открытой системе должно быть минимум различных разветвлений и поворотов, соединений – если таковые будут присутствовать, то невозможно достичь оптимального давления рабочего уровня.

Система отопления открытая с естественной циркуляцией теплоносителя

Открытая система – идеальный выбор для помещений с небольшой площадью, компактных загородных домов и коттеджей

Нельзя не отметить, что для такой системы важно соблюдение ограничения по площади – оно составляет порядка 150 кв. метров

Естественная циркуляция в системе обеспечивает ее автономность, исключает необходимость использования электроэнергии.

Если же говорить о применении открытой системы на больших площадях, то это будет несколько нецелесообразно и даже в некотором роде невыгодно. Все дело в том, что естественная циркуляция не может справиться с большой площадью трубопровода, просто не «прогонит» теплоноситель по всем радиаторам, сохранив его исходную температуру.

https://youtube.com/watch?v=aM6c6nz9XM8

Закрытые системы теплоснабжения

Представляет собой закрытая система теплоснабжения конструкцию, в которой теплоноситель, циркулирующий в трубопроводе, используется только для обогрева и вода из тепловой сети не отбирается на горячее водоснабжение.

В закрытом варианте обеспечения обогрева помещений подача тепла регулируется централизованно, а количество жидкости в системе остается неизменной. Расход тепловой энергии зависит от температуры циркулирующего по трубам и радиаторам теплоносителя.

В системах теплоснабжения закрытого типа, как правило, используются тепловые пункты, в которые горячая вода поступает от поставщика теплоэнергии, например ТЭЦ. Далее температура теплоносителя доводится до нужных параметров для теплообеспечения и горячего водоснабжения и направляется потребителям.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

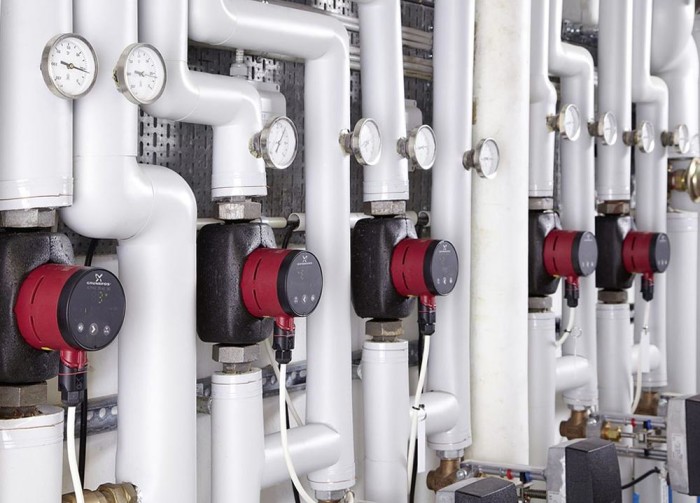

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

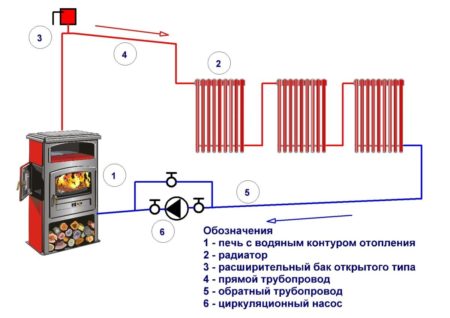

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Особенности построения

Для организации движения жидкости самотёком выполняют следующее:

Располагают котёл отопления как можно ниже – на первом этаже или в полуподвале. Раздаточный коллектор поднимают выше – под потолок или на чердак строения.

Таким образом, вода получает максимально допустимую для данной постройки высоту подъёма. Что создаёт максимально возможный гравитационный напор теплоносителя в трубах.

Монтируют устройства с широкими внутренними просветами. Трубы увеличенного диаметра – не меньше 40 мм в сечении. Радиаторы с широким внутренним проходом – традиционные чугунные батареи. При необходимости установки запорных устройств – ставят шаровые краны, которые в открытом положении минимально сужают внутренний просвет.

• Прокладывание труб выполняют с минимальным количеством поворотов, углов, без змеевиков и без спиралей.
• Магистрали подачи и обратки прокладывают с уклоном.

Внимание! Перечисленные выше принципы позволяют организовать естественный напор воды и её движение с необходимой скоростью. Перечислим устройства, из которых собирают самотёчную схему отопления:. Перечислим устройства, из которых собирают самотёчную схему отопления:

Перечислим устройства, из которых собирают самотёчную схему отопления:

• Нагревательный котёл – может работать на различных видах топлива – на газу, дровах, угле, электричестве.
• Радиаторы – устройства непосредственного обогрева – излучают тепло в пространство помещения.
• Магистральная труба подачи и обратного тока.
• Раздающий коллектор – располагается над котлом. В него поступает нагретая в котле вода, затем движется (раздаётся) в магистральную трубу.
• Расширительный бачок – для временного хранения теплоносителя, который при нагреве расширяется и увеличивается в объёме. Располагается в самой верхней точке системы, выполняется в открытом виде.
• Поворотные шаровые краны – на входе и выходе из радиаторов отопления.
• Кран для слива воды (также шаровый) – в самой нижней точке системы.

А теперь рассмотрим подробнее, как обеспечивают максимально возможный напор.

Уклон трубы

Для естественной циркуляции теплоносителя принимается ряд мер, которые облегчают его передвижение внутри радиаторов и труб. Одна из таких мер – прокладывание труб подачи и обратки под небольшим уклоном. Размер уклона выбирают – 2-3 ° на погонный метр.

Указанные градусы уклона визуально не нарушают геометрию прокладывания труб, но обеспечивают движение воды самотёком. Они также позволяют сливать жидкость из системы при необходимости замены батареи, ремонта.

Гравитационное давление

Гравитационное давление возникает как разница давлений воды в различных сегментах трубопровода.

В системе с естественным движением теплоносителя гравитационное давление создаётся нагревом воды и подъёмом её на высоту чердака или второго этажа дома. Так обеспечивается самотёк и работа отопления.

Величина гравитационного давления определяется высотой подъёма воды и разницей температур.

Внимание! Чем сильнее нагрев теплоносителя в котле, тем больше будет разница в давлении, и тем скорее вода будет двигаться по трубам

Возможные препятствия

Для эффективной естественной циркуляции стараются уменьшить количество факторов, которые препятствуют гравитационному давлению.

Схему организовывают с минимальным количеством углов и поворотов. Вместо изгибов труб под прямым углом, по возможности, делают плавные повороты. Для того чтобы вода не встречала препятствий, убирают сужения просветов и вентили.

Внутренние сечения радиаторов должны быть достаточно большими. Следствием широких просветов становится увеличенный объём теплоносителя, а также инертность работы отопления.
