Система двухконтурного отопления частного дома

Разводка батарей

Система отопления двухэтажного дома может основываться на одном из следующих методов подключения радиаторов:

Боковое подключение с одной стороны – наиболее распространенная методика. Труба, подающая воду, подводится сверху, отвод же осуществляется с нижней стороны

Такая схема соответствует наибольшей теплоотдаче.
Если в помещении реализован уникальный интерьер, то рекомендовано обратить внимание на нижний метод подключения, который выглядит наиболее эстетично, трубы скрываются за плинтусами и совершенно не заметны.
Подключение по диагонали – хороший вариант для батарей с множеством секций. Подача горячего теплоносителя происходит в верхний патрубок одной стороны, вывод – с нижнего патрубка противоположной стороны.

Подключение ведется параллельно или последовательно. Последовательное подключение плохо тем, что выход из строя одной батареи приводит к отказу всей системы. При параллельной методике подобный сценарий исключен.

Преимущества использования газового котла для отопительной системы

Схема отопления включает газовый котел, который позволяет значительно снизить расходы. Например, электрические теплые полы затратны именно из-за высокой стоимости электроэнергии, что не всегда допустимо для частного загородного дома, где есть лимиты на потребления энергии.

Рассмотрим преимущества использования газового котла для организации обогрева частного дома:

Схема газового отопления.

1. Стоимость. Настенные газовые котлы, которые сегодня предлагаются различными производителями, отличаются более низкой стоимостью, чем прочие. Если для напольных конструкций необходима дополнительная установка такого оборудования, как насос, бак, автоматика для осуществления управления и многое другое, то настенная конструкция уже все это имеет в корпусе котла. Да и монтаж его намного быстрее.
2. Небольшие размеры газового отопительного котла важны даже для частного дома. Его можно ставить в любом удобном месте, не надо выделять отдельное помещение, которое занимает много полезной площади. Достаточно только организовать систему для дымохода, а схема разводки отопительных труб не отличается сложностью.
3. При выборе настенного отопительного газового котла не всегда есть необходимость использования традиционного дымохода. Многие современные модели, которые идеально подходят для двухэтажных домов, предполагают использование коаксиального дымохода, который стоит меньше.

Система отопления двухэтажного дома при помощи настенного двухконтурного котла допустима при небольшом расходе воды. Если же потребление значительное, то рекомендуется ставить одноконтурный котел, который имеет внешний бойлер. Схема разводки для двухэтажных строений должна быть разделена на два отдельных контура: для первого и второго этажа. Когда происходит использование напольной системы водяного отопления, такой вариант просто незаменим.

Разновидности двухконтурных систем отопления

Поскольку используется много двухтрубных нагревательных систем, каждая из которых имеет свои признаки, стоит разобраться в базовых схемах.

Горизонтальная и вертикальная

Конструкция отопления выбирается исходя из количества этажей в здании

Вид планировки определяется исходя из способа монтажа двухконтурной отопительной установки.

Вертикальная схема лучше подойдет для сооружений из нескольких этажей, горизонтальная – для одноэтажных строений огромной площади.

В монтаже первой присутствует некоторое количество отдельных стояков и батарей. В другой имеется один-два стояка, а также несколько нагревательных источников с расположением на едином уровне.

Нижняя и верхняя разводки

Важная отличительная специфика – местонахождение бачка и агрегата для обогрева. В случае верхней разводки их ставят под кровлей сооружения, при нижней – в подвальном помещении.

Системы с попутным и встречным движением воды

Схема с попутным и тупиковым движением теплоносителя

В первых подогретая жидкость в обоих контурах имеет одинаковое направление движения. В других – холодная вода вытекает с противоположной стороны, если сравнивать с направлением движения от котла. В подобной конструкции присутствует конечный радиатор, где соединяются 2 наиболее отдаленных точки.

С естественной и принудительной циркуляцией

Передвижение теплового носителя происходит под влиянием разницы температур в контурах конструкций с естественным круговоротом. Вода в таком случае нагревается медленно, но не нужно устанавливать насос. В системах с вынужденной циркуляцией на одном контуре монтируют насос, работа которого приводит теплоноситель в движение. Благодаря такой популярной схеме тепло равномерно распространяется по территории сооружения.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

На какой схеме остановить свой выбор?

Давайте решим сразу по поводу однотрубных и самотечных систем. Если вы живете в современном мегаполисе или в близи него, если у вас все в порядке с энергоносителями (со светом в первую очередь), если нет нужды сильно экономить, то эти схемы не рассматривайте.

Появились они во времена, когда с электричеством было плохо, а так же отсутствовали различные виды труб. Приходилось использовать металл. Сейчас все поменялось и эти системы себя изжили.

Самотечные схемы можно реализовывать в отдаленных от цивилизации домах. Например, на вашей даче.

Если захотите использовать радиаторную систему в частном доме, то лучшим выбором будут  двухтрубная тупиковая схема отопления или лучевая. Обе системы по работе практически идентичны. Отличаются только реализацией.

Перед использованием водяного теплого пола следует сделать расчет теплопотерь дома. Они помогут понять, хватит ли его в качестве основного отопления или придется использовать еще и радиаторы.

Читайте так же:

Монтаж однотрубной системы своими руками

Однотрубная схема отопления одноэтажного дома с принудительной циркуляцией обычно оборудуется радиаторами, установленными на байпасах. Простая врезка приборов существенно усложнит эксплуатацию – например, при необходимости провести ремонт придется отключить всю систему. Кроме того, отсутствие байпасов не позволяет регулировать теплоотдачу отдельных радиаторов.

Как правило, монтаж системы отопления в частном доме и трубопровод в такой схеме прокладывается в подпольном пространстве, поэтому радиаторы подключаются нижним способом – то есть, оба выхода байпаса подключаются к нижним патрубкам батарей.

Циркуляционный насос

Как однотрубная, так и двухтрубная система отопления одноэтажного дома с принудительной циркуляцией не обходится без циркуляционного насоса, за счет которого и происходит движение теплоносителя в системе. Выбирая насос, нужно в первую очередь отталкиваться от его мощности.

Расчет необходимой мощности насоса осуществляется по следующей формуле:

• Q = Qn / 1,163 x Dt,
• Где Q – мощность насоса,
• Qn – количество тепла, требуемое на прогрев дома,
• Dt – разница температур в контурах подачи и обратки.

Циркуляционный насос должен находиться на трубе обратного контура в непосредственной близости от котла. При монтаже нужно обязательно установить байпас на отопление с тремя кранами и фильтр, который предотвратит засорение насоса находящимися в отопительной системе твердыми частицами.

На рынке можно встретить всасывающие насосы, которые предназначены для установки на трубе подачи. Схема подключения котла отопления с принудительной циркуляцией редко включает в себя подобные устройства – они слишком дороги и в подавляющем большинстве ситуаций не оправдывают свой ценник.

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

• Классические чугунные;
• Стальные;
• Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

Плинтусные системы отопления

Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

Системы с естественной циркуляцией теплоносителя

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса.

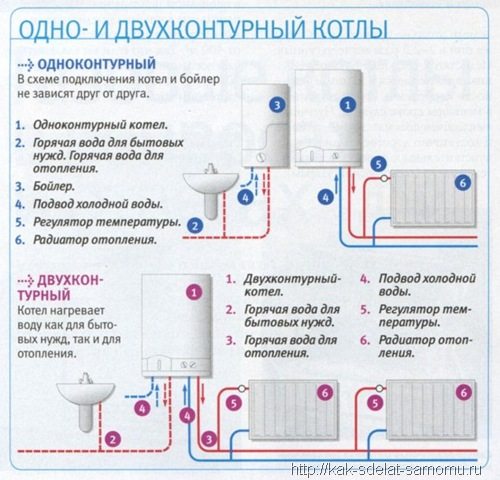

Особенности двухконтурных генераторов тепла

Устройство газового прибора на два контура.

1. Главное отличие таких агрегатов от одноконтурных собратьев в том, что тепловую энергию топлива они используют не только для нагрева воды в отопительном контуре, но и в ветке для ГВС .
2. Одноконтурные аналоги также можно применять для согрева воды. Происходить это может в накопительном баке при помощи косвенного нагревания. Теплоноситель при этом будет частично отдавать энергию, протекая через дополнительный теплообменник в термически изолированном резервуаре.
3. Главное же отличие заводского двухконтурного агрегата от таких самодельных схем – прямая передача энергии тепла от топлива воде .

Обратите внимание! Проектируя систему, учтите одну очень важную особенность, которую имеет схема отопления с двухконтурным котлом. Когда в доме включают кран горячей воды, то котел перестает нагревать теплоноситель и переключается на контур ГВС

Как на практике работает такой агрегат

На фото — работа сети в двух режимах.

1. Для грамотно утепленных зданий, имеющих значительную площадь, озвученный режим работы двухконтурного агрегата не очень важен. Подобные постройки обладают высокой тепловой инерционностью. Поэтому, даже тогда, когда котел в течение нескольких часов греет воду лишь для хозяйственных нужд, температура в доме изменится всего на 1/2 градуса.
2. Когда здание небольшое либо недостаточно утеплено, инерционность становится важным параметром. Отопительные батареи и вода в трубах в этом случае должны остывать как можно дольше. Добиться этого можно, подобрав радиаторы с большим объемом секций и трубы с увеличенным сечением.
3. Когда существует нужда в значительных объемах и постоянных затратах горячей воды, то двухконтурный котел лучше не ставить.

Схема, в которую включен одноконтурный котел и бойлер для ГВС.

Тут лучше подойдет схема отопления с двумя котлами либо одноконтурного аналога и греющей воду колонки. Двухконтурный агрегат не будет способен поддерживать комфортную температуру в помещениях, если станет работать больший процент времени на ГВС.

1. Гравитационную систему отопления также планировать с подобным котлом не следует.

Обратите внимание! В этом случае, после остановки котла, циркуляция в сети отопления прекратится почти сразу. Восстановление ее будет долгим

В ходе повторного наполнения горячей водой, батареи разогреются неравномерно. Это приведет к некомфортному распределению температур в помещениях.

О способах прокладки труб

При организации обогрева частных домов чаще всего используется тупиковая схема двухтрубной системы отопления. Группа радиаторов присоединяется к 2 магистралям поочередно — от первого до последнего прибора.

Потребный расход воды в каждом радиаторе обеспечивается путем предварительной балансировки и автоматическим регулированием с помощью радиаторных вентилей с термоголовками.

Помимо тупиковой схемы, широко применяются и другие виды разводок:

• попутная (петля Тихельмана);
• коллекторная схема разводки.

При попутной разводке нет первых и последних радиаторов, эта горизонтальная двухтрубная система отопления представляет собой кольцо, питающее теплоносителем группу отопительных приборов.

Батарея, первая по счету на подающей магистрали, является последней на обратном трубопроводе. То есть теплоноситель на подаче и в обратке движется только вперед, а не навстречу друг другу (попутно). Благодаря тому, что вода в петле проходит одинаковое расстояние, двухтрубная горизонтальная система отопления с попутным движением изначально является гидравлически уравновешенной.

Сильная сторона коллекторной системы отопления с нижней разводкой заключается в двухтрубном подключении каждого отопительного прибора к одному распределительному узлу — коллектору. Такие используются в организации водяного напольного обогрева. Прокладка отдельных ветвей к каждой батарее осуществляется скрытым способом в стяжке либо под деревянным напольным покрытием. Регулирование и балансировка выполняется в одном месте — на коллекторе, оснащенном специальными вентилями и расходомерами (ротаметрами).

В соответствии с современными требованиями к дизайну интерьеров в домах чаще всего используется отопление с нижней разводкой, позволяющее прятать трубы в стены и полы либо вести их открыто над плинтусами. Двухтрубная система отопления с верхней разводкой, когда подающая магистраль располагается под потолком либо на чердаке, востребована при организации самотечных сетей. Тогда нагретый теплоноситель поднимается под потолок прямо от котла, а затем по горизонтальной трубе расходится по батареям.

По рабочему давлению в сети схемы делятся на 2 вида:

1. Открытые. В верхней точке системы установлен расширительный бак, сообщающийся с атмосферой. Давление в этой точке нулевое, а возле котла равно высоте водного столба от верха до низа отопительной сети.
2. Системы отопления закрытого типа. Здесь теплоносителю придается избыточное давление в размере 1-1,2 Бар, а контакта с атмосферой нет. Закрытый расширительный бачок мембранного типа располагается в нижней точке, рядом с источником тепла.

Разводки двухтрубных систем бывают горизонтальными и вертикальными. При вертикальной схеме обе магистрали превращаются в стояки, принизывающие межэтажные перекрытия в местах установки отопительных приборов. Характерно, что теплоноситель к стоякам все равно подается горизонтальными коллекторами, проложенными в нижней либо верхней части дома.

Тупиковая система отопления

Среди множества существующих видов отопительных систем выбор застройщиков часто останавливается на тупиковой схеме. Что такое тупиковая система отопления?

Так называют одну из разновидностей двухтрубных сетей, для которой характерной является разница в продолжительности подающего и обратного трубопроводов. Хотя и в однотрубном варианте тупиковая система также возможна.

Теплоноситель в такой схеме движется в противоположных направлениях по подающей и обратной трубе. В свою очередь, тупиковая система также делится на два типа: вертикальный и горизонтальный.

• Вертикальная схема предполагает присоединение радиаторов к стояку. В этом случае имеет место неравномерная циркуляция теплоносителя. Так как циркуляционные кольца, расположенные ближе к стояку, короче отдаленных. В этом случае помещения, находящиеся далеко от источника тепла, прогреваются дольше и хуже ближних. Такие сети используются, как правило, в многоэтажных постройках.
• Горизонтальная тупиковая разводка системы отопления более экономична и проста в монтаже. Состоит из серии приборов отопления, объединенных в общую схему подающим и обратным трубопроводами. С естественной циркуляцией теплоносителя данная схема может работать в зданиях малой площади и объема. Для других случаев необходима организация принудительного движения горячей воды по системе.

Особенности монтажа

Двухконтурные котлы, представленные на современном рынке, – это по-настоящему технологичные устройства, оснащенные многочисленными датчиками, механизмами и электроникой, контролирующей рабочие параметры, что гарантирует безопасность, постоянно поддерживает показатели на заданных ранее отметках. Если говорить о балансе между экономичностью и мощностью, оптимальным вариантом выглядит газовый котел. При монтаже оборудования рекомендуется придерживаться следующих инструкций:

• Отопительный котел ставится в отдельном помещении, минимально допустимая площадь которого – 4 квадрата. В обязательном порядке оборудуются дверные и оконные проемы, благодаря которым достигается необходимый уровень вентиляции.
• Для проведения отделочных работ применяются исключительно разрешенные материалы, не поддерживающие горение.
• Поступление воздуха, необходимого для корректной работы горелки, происходит посредством продушины, постоянно остающейся открытой.
• Отвод продуктов сгорания происходит через дымоход. Одной лишь вентиляционной системы не хватит, возникает опасность того, что опасные вещества окажутся в жилых комнатах.
• Непосредственно под котел кладется металлический лист или иной негорючий материал площадью, по меньшей мере, квадратный метр.
• Минимальный порог давления при опрессовке системы – 1.8 бар.

Рекомендуем ознакомится с оптимальными вариантами отопления дома и коттеджа.

Отопление частного дома своими руками: схемы и правила монтажа

Трудно представить современное жилище без отопительной системы. Известны различные способы создания таких систем. Разница, обычно, заключается в применяемом топливе — газ, уголь, пелеты, дрова. Котлы отопления разделяются на газовые, твердотопливные, пеллетные и электрические. Для любого мастерового человека нарисовать схему и собрать систему отопления своего дома, вполне разрешимая задача. Ведь не секрет, что большинство схем отопления придумано простыми людьми, практиками, не отягощенными научными званиями и регалиями.

Выгода самостоятельного изготовления контура отопления заключается в значительном уменьшении финансовых затрат. Конечно, при выборе газового отопления, придется оплатить разработку проекта и работу, имеющих допуск специалистов, на установку и первичный запуск котла. Если же предполагается установка твердотопливного котла, то все этапы от эскиза и до запуска системы можно провести самостоятельно. Несомненно, создание отопительной системы частного дома — сложная инженерная задача.

Безусловно, что специалисты, имеющие опыт по проектированию и монтажу, быстрее и лучше решат эту задачу. Если принято решение об их привлечении, то нужно четко определить степень их участия в создании и монтаже контура системы. Возможные варианты:

• выполнение работ «под ключ»;
• выполнение части работ (проектирование либо монтаж);
• специалисты в роли консультантов, работы выполняются самостоятельно.

Расчет мощности котла и объема бойлера

Мощность двухконтурного и одноконтурного оборудования при одинаковой отапливаемой площади отличается. Кроме того, на расчет мощности котла отопления влияет и то, что двухконтурные котлы используются еще и для подогрева воды для бытовых целей. Но стоит учитывать, что слишком большой мощность тоже не должна быть.

Если мощность котла рассчитана правильно, то температура в камере сгорания не будет превышать 90 градусов, при этом долговечность оборудования увеличится. Например, для дома площадью 100 «квадратов» мощность котла не должна быть выше 38 кВт.

Мощность бойлера для отопления зависит от условий его эксплуатации. Чаще всего на нем имеется две цифры, первая указывает на то, сколько энергии он потребляет в режиме отоплении, а вторая – при быстром нагреве воды. Емкость бойлера также рассчитывают исходя от условий его использования. Так, 10 литров хватит для мытья посуды, 30 — достаточно для быстрого принятия душа, а 100 литров для стирки и купания в горячей ванне.

Если используется газовое двухконтурное отопление — схема предполагает подключение счетчиков газа. Это устройство нужно учитывать при планировании работ.

Обустройство отопления, в случае если здание маленькое

Рассмотрим, какой возможно схема обвязки двухконтурного котла отопления, в случае если дом одноэтажный, небольшой (до 100 м2) и имеет пара раздельных помещений, каковые все нужно обогреть.

Оптимальной в этом случае будет однотрубная сеть. Она самая несложная по конструкции и в монтаже, при ее эксплуатации практически не появляется неприятностей. Также, цена системы будет низкой, благодаря экономии материалов, поскольку их уйдет меньше, чем на двухтрубный аналог.

Реализация схемы

1. Маленькой количество здания показывает, что жильцов в нем будет мало. Значит и затраты тёплой воды будут малы. Тут не следует отказываться от имеющих неважную инерционность, но прекрасных и хорошо отдающих тепло алюминиевых батарей. Чугунные аналоги теплоемкие, но, в большинстве случаев, неэстетичные.
2. Количество теплоносителя в трубах, в этом случае, рекомендуется расширить. Оптимальное решение задачи — повысить сечение изделий на один ряд. К примеру, с Ду-30 до Ду-40. Количество воды в контурах тогда увеличиться в 1.6 раза.
3. Все радиаторы необходимо монтировать, не размыкая контур, параллельно ему. Схема их врезки возможно диагональной или нижней.

Инструкция рекомендует на каждой батарее поставить:

• дроссель (балансировка подачи);
• отсекающий вентиль на обратке;
• кран для стравливания воздуха из системы (простой конструкции или Маевского) в правую или левую верхнюю заглушку.

Вариант с нижней разводкой

1. Уменьшать сечение основного контура и размыкать его, в этом случае, не нужно.
2. Сразу после теплогенератора трубу контура нужно резко поднять вертикально для «разгонного» коллектора. После этого ее необходимо вести с наклоном (постоянным) вниз.

1. Перед котлом (по ходу течения теплоносителя) направляться установить расширительный бачок (мембранный). Он будет компенсировать повышение объема воды при ее разогревании.
2. Бачок должен иметь емкость, составляющую 10 процентов объема носителя тепла. Резервуар направляться поставить вверх подводкой.

Способы повышения тепловой инерции системы

Чтобы батареи не остывали слишком быстро, следует повысить тепловую инерцию.

Если зимы в вашем регионе холодные и вы обеспокоены тем, что при использовании ГВС батареи будут остывать, мы дадим вам несколько советов, как этого избежать. Само собой, в первую очередь необходимо позаботиться о хорошей теплоизоляции стен и окон, кровли и пола, но речь не об этом.

Единственный способ приостановить остывание теплоносителя – это повышение его теплоемкости. Этого можно добиться увеличением объема теплоносителя за счет использования труб большего диаметра.

Трубы большего диаметра повышают инерционность.

Кроме того, можно использовать массивные чугунные батареи с напольной установкой. Такие отопительные приборы остывают очень долго, так как их масса может достигать 100 кг.

Массивные чугунные батареи остывают намного дольше.

Наконец, как уже было сказано, можно встроить в систему тепловой аккумулятор – бак на несколько сотен литров (до 2000), включенный между котлом и системой отопления. Однако это нивелирует все преимущества схемы: она станет дороже и будет занимать лишнее место.

Схема подключения теплоаккумулятора.

Важно! При рациональном использовании горячей воды проблема остывания батарей не очень актуальна, так как для того, чтобы дом сильно остыл, необходимо принимать душ несколько часов
