Особенности обслуживания системы отопления многоквартирного дома

Периодичность промывки теплоснабжения

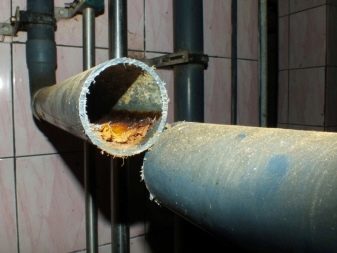

При проходе теплоносителя через трубопровод, на внутренних стенках последнего откладывается накипь, снижающая теплоотдачу минимум на 20%. Отложения разрушают металл, после появляются свищи и разрывы.

Внеплановая промывка теплоснабжения

Процедура проводится после появления факторов, снижающих эффективность контура:

• разогрев сети требует добавочного времени;
• холодные радиаторы при горячей системе;
• посторонние звуки в период работы генератора;
• увеличенный расход топлива котла.

При неравномерно прогревающихся батареях также проводится промывка систем отопления.

Этапы обработки по очистке и промывки

Обработка узлов теплопотребления производится в последовательности:

1. Проводят проверку коммуникаций, оценку их технического состояния. Выполняется первичная опрессовка, причем давление устанавливается выше рабочего на одну четверть. Процедура помогает выявить утечки системы.
2. Определяют технологию промывки блока. Обычный способ представляет прогон пульпы, состоящей из жидкости со сжатым воздухом.
3. Составляется смета.
4. Оформляется соглашение, где прописываются все условия операции, сроки выполнения, обязательства контрагентов, штрафные санкции в случае нарушения первого.
5. Затем составляется договор на работы.
6. После завершения проводится повторное гидравлическое испытание.

Окончание промывки обусловливается оформлением акта очистки и гидроиспытания сети. При неудовлетворительном качестве процедуры заказчик вправе не подписывать соглашение.

Виды работ по обслуживанию системы

Согласно Приложению 1 к Методическому пособию по содержанию и ремонту жилищного фонда МДК 2-04.2004, ТО коммуникаций, технических устройств и помещений состоит из следующего перечня работ:

• консервация и расконсервация;
• регулировка кранов, вентилей, задвижек;
• регулировка и набивка сальников;
• уплотнение сгонов;
• проверка системы;
• очистка от накипи;
• отключение радиаторов в случае протекания;
• промывка и очистка составляющих компонентов;
• слив/наполнение водой системы;
• устранение воздушных пробок;
• укрепление трубопроводов.

При выявлении аварии производится ремонт и замена поврежденной арматуры.

Подготовка к работе

Вся измерительная техника должна пройти предварительную поверку в лицензированной испытательной лаборатории. Гидравлический блок питания подключается к напорной линии через коллектор испытательного давления. Коллектор имеет сливной клапан и манометр. Манометры устанавливают в конце и начале линии давления.

Перед началом опрессовки труб все клапаны и вентили должны быть закрыты.

Подготовка к опрессовке трубопровода включает в себя следующие этапы:

• Заполнение контура рабочей жидкостью;
• Заправка линии до создания там давления, равного испытательному;
• Подключение испытательных приборов и оснастки к нужному участку магистрали.

Опрессовка в частном доме

В частном доме, независимо от размеров, опрессовка отопления является важной процедурой. В случае если этого не сделать вовремя, в зимний период могут проявиться проблемы, исправлять которые нужно будет за совсем другие деньги

Автономные закрытые системы в большинстве случае имеют рабочее давление, попадающее в рамки от 1,5 до 2 атм. Для создания дополнительного, которое может доходить до 4 атм., можно воспользоваться электрическими или ручными насосами. Иногда излишнее давление создается путем подсоединения к обычному водоснабжению, так как в трубе этот показатель может быть до 3 атм.

Заполнение системы производится посредством специального сливного крана, который находится внизу. Таким образом возможный воздух будет подниматься вверх и выходить с помощью специальных клапанов, установленных в высочайшей точке и на каждой батарее.

Если хозяин жилой площади решит использовать воду для диагностики уже в качестве теплоносителя, он должен помнить, что такая жидкость должна иметь подходящую жесткость, находящуюся в рамках от 75 до 95 единиц. Самым удачным примером является дождевая или талая вода. Если нет возможности точно проверить этот параметр, можно посмотреть на внутреннюю стенку чайника или любого другого элемента, нагревающего жидкость. Явное появление накипи свидетельствует о чрезмерной концентрации различных элементов.

Если же вода, при помощи которой проводилась опрессовка, не будет дальше использоваться в системе, ее необходимо тут же слить и заполнить оборудование подходящим теплоносителем

Это особенно важно если разводка выполнена из черного металла. Кроме того, вода с высокой жесткостью неблагоприятно влияет на радиаторы, изготовленные из стали или чугуна

Опрессовщики, насосы для опрессовки труб

Прежде всего применяемые для опрессовки насосы отличаются конструкцией нагнетательного механизма.

По этому признаку они делятся на следующие группы:

1. Поршневые.
2. Пластинчато-роторные.
3. Мембранные.

Для опрессовки систем с небольшим объемом, например, отопительных контуров в частных домах, можно приобрести недорогой и простой в обслуживании ручной опрессовщик.

С помощью такого устройства оператор сможет закачивать в трубопровод до 3-х л рабочей жидкости в минуту. Для многоэтажного дома такой вариант, конечно, окажется неприемлемым, тут понадобится опрессовщик с электрическим или ДВС-приводом.

К наиболее популярным относится ручной опрессовщик отечественного производства УГО-30, рассчитанный на предельное давление в 30 атм. Объем цилиндра составляет 36 куб. см, усилие на рукояти – 2 кг. Комплектуется баком на 16 л.

Для более серьезных задач предназначены ручные двухступенчатые насосы УГО-50 (до 50 атм) и УГИ-450 (до 450 атм).

Опрессовщик ручной гидравлический УГО 30

Среди опрессовщиков с электроприводом известны агрегаты от немецкой компании Rothenberger, например, самовсасывающая модель RP PRO II, развивающая давление в 60 атм и подачу в 8 л/мин. Мощность привода составляет 1,6 кВт.

Также высоко котируется продукция компании Ridgid, например, модель 1460-Е. Этот опрессовщик развивает давление до 40 атм.

Как проводятся гидропневмоиспытания

В обслуживающих организациях все процессы испытаний и промывки осуществляют после окончания отопительного сезона, чтобы иметь достаточно времени до следующей зимы для проведения ремонтных работ. Этому же принципу рекомендуется следовать и частникам. Осенью, после наполнения системы водой, ее еще раз нужно проверить, чтобы не возникло никаких неожиданностей в холодное время года. Процесс испытаний производят в следующем порядке:

• Как только заканчивается отопительный сезон, нужно проверить состояние запорной арматуры, теплового и элеваторного узлов, трубопроводные стояки в многоэтажных домах.
• После этого стояки промывают в целях профилактики сезонных загрязнений.
• После этого осуществляют контроль всех остальных узлов и агрегатов системы отопления на предмет наличия утечек. Выявленные недостатки устраняют, а поврежденные элементы заменяют на новые.
• В подвале производится контроль теплоизоляции трубопроводов.
• Затем производятся испытательные мероприятия, и система заполняется теплоносителем, если все в норме. Жидкость спокойно может находиться внутри системы, дожидаясь следующего сезона, ведь давление в ней гораздо меньше, чем при испытаниях.

В ходе подготовительных работ нужно устранить все имеющиеся протечки

Порядок проведения испытаний следующий: систему заполняют теплоносителем, после чего к ней подключают компрессор и накачивают ее до уровня проверочного давления, который прописан в СНиП.

Ручной компрессор, подключенный к системе отопления

Специальное насосное оборудование для нагнетания давления может быть ручным или электрическим. Оно имеет контрольно-измерительные приборы, измеряющие давление. Манометр имеет параметры и шкалу, которая отвечает необходимым требованиям.

Манометр имеет параметры и шкалу, которая отвечает необходимым требованиям

К примеру, манометр с классом точности 1,5 используют для контроля за давлением. Диаметр его корпуса должен быть не меньше 160 мм, цена деления не больше 0,1 кгс/см2, что составляет 0,1 атмосферы или 0,01 мПа. Максимальное измеряемое значение не должно быть менее 4/3 от давления, которое используется при проведении испытаний. Стоит отметить, что манометр, как и любой другой измерительный прибор, должен быть проверен и опечатан государственной метрологической службой.

Значения испытательного давления, в соответствии с нормами и правилами, на магистральных трубах должно быть 16 кгс/см2 (1,6 мПа)

Такое давление выдерживают на протяжении 5 минут, после чего снижают до рабочего и осматривают все узлы и детали системы, особое внимание обращая на состояние запорной арматуры. Успешным испытание считается в случае, если не было обнаружено никаких подтеканий, прорывов, запотеваний сальников и фланцев

Внутридомовую разводку на первоначальном пуске испытывают при давлении в полтора – два раза выше, чем рабочее, а на старой системе давление повышают на 25 – 50%. Значения давления при испытании еще зависят от тех приборов, которые установлены в системе. Показатели можно представить в виде таблицы:

Показатели давления в зависимости от установленного оборудования

При проведении испытаний температура теплоносителя должна быть не более 40 – 45 градусов. Температура в помещении не должна быть отрицательной. Перед началом работ воздушные пробки и воздух из системы удаляются полностью.

Ручное нагнетание в систему давления

Показатели, при которых испытание считается успешным

Испытательная опрессовка подтверждает пригодность системы для эксплуатации при соблюдении следующих показателей:

• Если система водяная или паровая, то падение давления в 5 минутный интервал времени не превышает 0,2 кгс/см2 (0,02 мПа).
• При использовании панельных теплообменников за 15 минут давление не должно упасть более чем на 0,1 кгс/см2 (0,01 мПа).
• При опрессовке системы горячего водоснабжения этот показатель должен быть менее 0,5 кгс/см2 (0,05 мПа) за 10 минут.
• Какие-либо подтекания, запотевания, намокания должны быть полностью исключены.

Снижение указанных выше показателей говорит о неисправности, которую следует выявлять и устранять. Для ее выявления нужно проверить абсолютно все приборы и узлы системы. Особо стоит поискать внутри перекрытий, стен и других сложных участках.

После выявления неисправностей и их устранении опрессовка проводится в полном объеме повторно. Только при достижении положительных результатов в системе создают рабочее давление и начинают составлять акт опрессовки системы отопления.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.
• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.

• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

• Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
• Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
• Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
• Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Процесс гидропневмоиспытаний

Как опрессовать систему отопления? Нижеприведенный порядок опрессовки и промывки, прежде всего, относится к профилактике и испытаниям систем отопления в жилых многоквартирных домах.

Опрессовка систем отопления выполняется после завершения эксплуатации отопления в конце отопительного сезона. Как правило, в нашей местности отопительный сезон заканчивается в апреле. При этом проверяется состояние запорной арматуры, трубопроводов стояков, теплового и элеваторного узла.

Для ликвидации проблемных засоров в стояках поводится промывка. Перед этим выполняются такие подготовительные работы:

• проверка  элеватора, стояков и магистрального трубопровода;
• обследование всех элементов отопительной системы на предмет установки утечек и устранение таковых;
• проверка тепловой изоляции на стояках, магистралях и в подвалах.

Проведения испытательных работ на тепловом узле

Последовательность гидропневмоиспытаний:

• заполение системы водой;
• подключается пресс для опрессовки систем отопления;
• проверка показателей манометра.

Если в течение получаса, после того как был подключен насос для опрессовки систем отопления, показатели давления не меняются, это означает, что система герметична и ее можно считать опрессованнной. Если показатели давления на шкале давления снижаются, это означает, что в системе имеется течь. Идет ее поиск, устранение и процесс повторяется.

Опрессовка узла ввода проводится отдельно под давлением в 1 МПа. Насосы для опрессовки систем отопления могут быть ручными и электрическими.

Ручной насос

После этого представитель организации, которая проводит теплоснабжение и представитель теплосетей заполняет бланк акта. Образец акта опрессовки системы отопления есть у представителя службы теплоснабжения.

Бланк акта гидропневмоиспытаний отопления

Инспектор также проверяет систему на жесткость. Для этого берется проба сетевой воды из любого крана и лабораторным способом определяется содержание солей магния и кальция в ней. Норма жесткости сетевой воды – 75-95 единиц. Если все параметры в норме, то это означает, что система готова к работе.

Советы

Даже в новом многоквартирном доме с только что введенной в эксплуатацию системой в течение первых месяцев теряется около 10% эффективного обогрева. В соединительных узлах появляются шлам и коррозия, из-за которых появляется накипь и осадок. Оседающая грязь снижает эффективность систем. Слой накипи может быть настолько массивным, что препятствует теплообмену. Элементы из-за этого изнашиваются.

Первым признаком оседания накипи является неравномерный нагрев труб. Обычно в этом случае нижняя часть батарей является холодной. Еще о наличии накипи можно узнать по характерному потрескиванию батарей. Этот эффект возникает из-за водяных паров, которые попадают в накипь. При этом снижается мощность котельного оборудования, а затраты топлива увеличиваются.

Система очищается от накипи химическим или физическим методом. Физические методы предполагают задействование специального оборудования – компрессоров. Химический метод осуществляется при помощи специальных препаратов. И в том, и в другом случае траты на очистку будут меньшими, чем бы они составили при замене узловых соединений.

В частной квартире промывка системы отопления возможна при помощи подручных средств, например, лимонной кислотой. Домашние умельцы советуют добавлять в систему моющее средство с лимонной кислотой. Водный раствор со средствами нужно оставить в системе на сутки. Мыльную воду из системы затем нужно слить, а саму систему промыть средством вроде Calgon. А также можно рассмотреть готовые составы, предлагаемые в магазинах для промывки отопления. Покупные средства можно использовать по методу, который описан выше.

Промывка радиаторов в отдельности от системы возможна, если на них установлены специальные краны. Приспособление включает шаровой вентиль и батарейную пробку. К приспособлению подключается шланг, свободный конец которого отводится в канализацию. Кроме очистки самой системы, иногда может потребоваться очистка самого котла, если речь идет об отоплении в частной квартире. При промывке оборудования воду нужно подавать в обратном направлении от течения теплоносителя.

В случае с оборудованием также можно использовать механические или химические методы. Промывка котлов должна производиться отдельно от систем труб. На время очистки оборудование должно быть полностью отсоединено от труб. Если работы будут произведены правильно, большая часть нечистот удалится. Работа отопительной системы будет налажена на всю ее эффективность. Каких-либо способов исключить полностью коррозию металлических труб не существует, ведь металл в любом случае будет превращаться в ржавую труху, если оставить систему без промывки и очистки.

Испытания на герметичность и прочность нужны независимо от условий установки системы и используемых технологий. При опрессовке современных систем эта технология предполагает сбрасывание подаваемого давления до рабочего значения при проверке мест возможных утечек. Если дефекты обнаружены, они устраняются, а испытательные процедуры повторяются вновь.

Современные методики позволяют найти даже небольшие утечки. Однако любые неполадки требуют визуального осмотра. Поэтому у специалистов, проверяющих системы в многоквартирных домах, должен быть доступ в квартиры. Для уточнения сроков проведения работ в своих домах, следует обратиться в соответствующую службу ЖКХ.

Технологи работ по выполнению опрессовки

Оборудование для работ: Опрессовщик Ridgid 1460E

Технология проведения опрессовки заключается в том, что жидкость, находящаяся под 2 атм. для частного дома, поступает в отопительную систему и вытесняет скопившийся там воздух. Эта жидкость заполняет все элементы трубопровода.

При проведении опрессовки в многоэтажном доме, чтобы обнаружить утечку, применяется жидкость с напором до 8 атм., которая превышает рабочую величину на 20-30%. Для контроля используется монометр, установленный на вводе и данное значение должно держаться не менее полчаса.

Для проведения подобной работы необходим специальный пресс.

Для точного измерения рабочего давления нужно тщательно проверять приборы и правильно и их установить.

Если стрелка монометра в период проведения испытания падает, то это свидетельствует о недостаточной герметизации, то есть об утечке.

Данная процедура позволяет сразу же обнаружить уязвимые места, обычно это отопительные батареи, резьбовые соединения, арматура для запоров, прокладки и т.д. часто слабыми местами оказываются наглухо залитые в пол, системы. Сразу же сливается вся вода или проводят частичный слив воды, после этого выполняется её ремонт.

Системы, работающие под давлением и находящиеся в административно-хозяйственных зданиях, медицинских и детских учреждениях, или в других многоэтажных постройках, подлежат обязательной приёмке, которую осуществляют специальные органы для надзора.

После проведения опрессовки отопительной системы специалист составляет заключительный акт, с указанием контрольных параметров и времени проведения процедуры.

Зачем нужна эта процедура?

Опрессовка радиатора отопления с помощью специального прибора

Сегодня чаще всего устанавливают закрытые отопительные системы, где циркуляция теплоносителя принудительная.

Они работают при помощи насоса, который гоняет теплоноситель по контурам. При этом количество циркуляционных насосов и контуров всегда разное, и зависит не только от типа отопления, но и от строения дома.

Опрессовку или испытание гидравликой проводят непосредственно после монтажа системы отопления,   это является необходимым условием перед запуском отопительной конструкции. Сначала трубопровод наполняют теплоносителем, водой или антифризом.

Последний является наиболее эффективным, так как он не замерзает. Сначала удаляют весь кислород, который в большом количестве скапливается в радиаторах, затем воду.

Для проведения полного комплекса работ по опрессовке необходимо всего несколько часов. Работа выполняется, когда были заменены трубопроводы, при обслуживании отопительных систем, при подготовке к отопительному сезону или после  замены отопительных стояков

Важно проводить испытание гидравликой своевременно

Что же включают в себя подобные работы?

1. Очистку контура отопительной системы химическим или пневмо гидравлическим способом.
2. Подготовку к опрессовке или профилактические меры.
3. Само проведение опрессовки.
4. Составление заключительного акта о проведённых работах.
5. Промывание отопительной системы.

Осуществляется опрессовка  сжатым воздухом или водяным столбом, который позволяет определить исправность всех компонентов системы, определить наличие утечек и места, в которых они существуют для проведения последующего ремонта.
