Ручная и автоматическая подпитка системы отопления частного дома

Расчет расхода воды в станции подпитки

Является обобщённым названием всей системы.

Они включают перечисленные части и готовы к эксплуатации сразу после монтажа.

Станции также имеют встроенный насос. Большинство устройств работают в автоматическом режиме, что обуславливает высокую стоимость.

Средняя цена агрегата составляет 25 тысяч рублей.

В открытой системе

В подобную обвязку обычно встроен бак расширения, вмонтированный в верхнюю часть магистральной трубы. Он следит за температурой воды, изменяя объём при колебаниях давления. Для определения уровня теплоносителя из устройства выведена контрольная трубка. В крайней точке последней размещают запорную арматуру. В подобных конструкциях получается защита от утечки воды, превысившей средний расход.

Справка! Периодически, в заданное контрольное время, вентиль необходимо открывать. Проверив наличие воды, его закрывают. Если обнаруживается недостаток, количество теплоносителя восполняют.

Подпитка системы включает три компонента:

1. шаровой кран, служащий перемещению технической жидкости от водоснабжения к отоплению;
2. фильтры для защиты от частиц грязи, бактерий и солей;
3. обратный клапан, предотвращающий попадание теплоносителя в кран с питьевой водой.

Чтобы сделать расчёт системы, необходимо вычислить средний расход ГВС с коэффициентом 1,2. Его увеличивают на 0,75% действительной ёмкости трубопроводов и всех прилегающих компонентов.

Если участки расположены более чем в 5 км от источника энергии, то расчётную трату жидкости увеличивают на 0,5%.

Закрытого типа

В данных закрытых системах, в отличие от открытых, обвязка всегда находится под высоким давлением. Этим обусловлена сложность ручной настройки уровня жидкости. Поэтому применяют исполнительные механизмы с автоматическим контролем.

Обнаружив потерю воды, они восполняют её. Хотя подобная подпитка работает самостоятельно, периодически нужно проверять состояние фильтров и клапанов. А также необходим монтаж манометра для отображения настоящего давления при проверке.

Для расчёта вычисляют действительную ёмкость всего водоснабжения и находят 0,75% от полученного показателя. Аналогично открытым системам, для участков, расположенных более чем в 5 км, итог снижают до 0,5%.

Монтаж

Установка подпитки возможна после выполнения следующих действий:

• В обвязке находят место с наименьшим давлением. Обычно эта точка расположена около насосного узла.
• Для предотвращения смешения жидкостей покупают дополнительную арматуру.
• Для защиты от переполнения приобретают второй насос.

При выборе устройства следует ориентироваться на размер строения. Для маленьких квартир или домов достаточно простой подпитки с подачей или обраткой с небольшим адгезионным коэффициентом. Подобные приборы защищены от накипи, что увеличивает срок работы.

Монтаж выглядит следующим образом:

• В точку минимального давления обвязки ставят клапан.
• Для механических систем используют кран, который размещают между холодным водоснабжением и отоплением.
• После тестирования монтируют повышающий насос, если обнаружилось нагнетание выше нормы.
• Для защиты подпитки от воды ставят запорную арматуру.
• Подключают манометр.

Производители клапанов подпитки

Основными производителями рассматриваемых клапанов являются Watts (Германия) и Emmeti (Италия) .

p, blockquote 20,0,0,0,0 —>

Производство компании Watts Industries (входит в концерн WATTS WATER TECHNOLOGIES) берёт своё начало в 1874 году. Это крупнейший производитель инженерной сантехники в Евросоюзе. Выпускает системы отопления, водяного снабжения и водоподготовки для жилых, коммерческих и общественных зданий. Подпиточные клапаны компании зарекомендовали себя как качественные, надёжные, эффективные.

p, blockquote 21,0,0,0,0 —>

Watts> имеет свыше 20 наград международных отраслевых выставок инноваций в сфере отопления и водоснабжения.

p, blockquote 22,0,0,0,0 —>

Подпиточный клапан НВ EMMETI ALIMATIC

Emmeti – это компания, выпускающая компоненты для обогревательных систем с 1976 года. Главной её целью является качество. Научные разработки, инновационные технологии и стабильное развитие – это ключевые факторы успеха. Продукция Emmeti имеет сертификаты качества в соответствии со стандартами ISO 9001. Клапаны подпиточные EMMETI отличаются высоким качеством материалов и сборки.

p, blockquote 23,0,0,0,0 —> p, blockquote 24,0,0,0,1 —>

Автоматический клапан подпитки является простым способом избежать перебоев в работе обогревательной системы. Не нужно время от времени проверять давление, перекрывать насос и вручную восполнять количество жидкости. Немного вложений и времени на монтаж – и система обогрева будет функционировать без отказа, а в доме всегда будет благоприятный микроклимат.

Источник

Виды управления подпиточным клапаном

Различают клапан подпитки системы отопления двух видов:

p, blockquote 7,0,0,0,0 —>

• механический;
• автоматический.

Прибор с механическим управлением может крепиться в компактных обогревательных системах из-за того, что там на повышенное давление оказывают влияние мембраны баков. В таком случае объём жидкости сделать меньше можно самостоятельно, просто открыв подающий воду кран.

p, blockquote 8,0,0,0,0 —>

Однако, чтобы осуществлять эти работы в нужное время, требуется иметь немного опыта. Из-за того, что необходимо регулярно корректировать значения давления внутри отопительной системы и объём жидкости. Если теплоносителя замного, то аварийные ситуации возникнут с большой вероятностью. Клапан автоматического типа нужно монтировать в большие обогревательные системы, где есть множество контуров.

p, blockquote 9,0,0,0,0 —>

В современных моделях котельного оборудования автоматический клапан (его также называют редукционным) входит в стандартный комплект. Если быть точнее, то этот прибор – это часть автоматики . Отдельно установить редуктор подпитки можно только при зависимости всей схемы от электрической энергии.

p, blockquote 10,0,0,0,0 —>

Клапан автоподпитки системы отопления Huch EnTEC Fuelly

Для чего устраивают подпитку в системе теплоснабжения

Даже в самых совершенных системах теплоснабжения с качественной обвязкой котла и теплосети полностью избежать утечек воды из системы невозможно.

Поэтому устанавливается узел подпитки, а собственнику котла, нужно знать в каком случае для подпитки водогрейных котлов допускается использовать обычную водопроводную воду.

Главными причинами уменьшения объема воды во внутреннем контуре котла можно назвать:

1. Технологический сброс теплоносителя в процессе нагрева котла из холодного состояния, вызванного температурным расширением воды и необходимостью снижения давления.
2. Работа кранов Маевского.
3. Выполнение аварийно-восстановительных или профилактических ремонтов.
4. Аварийные утечки из котла, при разрыве или коррозионном повреждении внутренних поверхностей нагрева.
5. Протечка предохранительного клапана, при аварийном сбросе воды.
6. Нарушение графика технического обслуживания котла.
7. Плохое качество воды и накипеобразование в трубах.
8. Плохое качество монтажа контура отопления.

Подпитка котлов сырой водой выполняется с помощью специального узла, который обычно идет в комплекте с котлом. В случае ее отсутствия, производитель должен предоставить информацию покупателю о необходимой схеме обвязки, расчете минимальной производительности оборудования и необходимую спецификацию оборудования.

Нормальной считается утечка в закрытой системе 0.75% от фактического объема воды в сети, приборах отопления и контуре котла, а в открытых системах к этой величине добавляется 1.2 расчетного часового объема на нужды ГВС. Для мощного водогрейного и парового котла подпиточная вода должна проходит предварительную химическую обработку.

Расчёт подпитки системы отопления

Как было сказано выше, клапан подпитки обеспечивает безопасную работу обогревательной системы. С целью её стабильной работы требуется провести качественный расчёт снабжения системы и выполнить надёжную установку клапана.

p, blockquote 17,0,0,0,0 —>

Чтобы рассчитать подпитку отопления, используется формула, в которой площадь дома умножается на климатическую мощность и делится на десять. Коэффициент климатической мощности выясняется исходя из региона, где стоит дом.

p, blockquote 18,0,0,1,0 —>

Расчёт мощности подпитки отопления исходя из региона

p, blockquote 19,0,0,0,0 —>

Формула расчёта мощности подпитки Nk=100*1,3/10=13 кВт где 100 – это площадь здания в м²; 1,3 – это показатель климатической мощности.

Принцип действия автоматического подпитывающего клапана

Принцип действия, равно как и процесс установки, у такого устройства предельно прост. Заранее необходимо настроить все рабочие параметры. Запрограммируйте предварительно будущие потери воды – как правило, дополнительно следует указать еще и минимальные показатели давления в сети. И если объем рабочей жидкости снизится, к примеру, на 10 процентов, то это активирует клапан, который, в свою очередь, запустит насос.

При помощи этого насоса холодная вода из подающего трубопровода перекачивается в отопительную магистраль в требуемых объемах. И как только потери жидкости будут восполнены, клапан сработает повторно и прекратит автоматическую подачу теплоносителя.

С установкой описываемого прибора вполне можно справиться в одиночку. Вначале на трубопроводе, подающем холодную воду, нужно установить манометр либо же любой другой электронный датчик контактного типа (при помощи такого датчика пользователь сможет регулировать напор одновременно в двух направленностях). Одну из групп необходимо настроить на минимальное давление в сети.

Именно в этом месте следует вмонтировать контактор или же промежуточное реле. И как только объем горячего теплоносителя в замкнутой магистрали снизится, этот контактор инициирует включение механизма, который запустит вытягивающее насосное оборудование. Есть и вторая группа – она необходимо для того, чтобы деактивировать все эти процессы тогда, когда потери жидкости будут восполнены. Исполнительным элементом в данном случае может выступать электрический клапан – своего рода вентиль, оборудованный электромотором.

Важное замечание! Если применяется подпитка системы отопления посредством автоматики, то она (автоматика) будет самостоятельно как контролировать рабочее давление, так и заниматься расчетами компенсационного объема жидкости. Подпитка по байпасной схеме – когда она может потребоваться?

Подпитка по байпасной схеме – когда она может потребоваться?

Так уж повелось, что практически все отопительные системы замкнутого типа способны нормально функционировать исключительно при высоком давлении рабочей жидкости. Хотя это – не единственный важный фактор, поскольку имеет место и температура теплоносителя.

Так, если температура повышается, то это приводит к температурному расширению отдельных технических узлов сети. А с целью компенсации этого расширения устанавливается специальный гидроаккумулятор (известный также как экспамзомат), который способен вбирать в себя излишки гидравлической энергии или, наоборот, отдавать ее в случае дефицита. Гидроаккумулятор подключается таким же образом, как сантехнический байпас.

Подпитка систем открытого тип: схемы, инструкции

Отличительной особенностью открытой отопительной магистрали является то, что в ней отсутствует высокое давление. В связи с этим своего рода датчиком уменьшения объема жидкости может послужить расширительный бак, пусть и несколько модернизированный. Этот бак следует установить в наивысшей точке системы.

Обратите внимание! Подпитка в таком случае будет осуществляться исключительно при уменьшении объема теплоносителя в баке. Чтобы выяснить, действительно ли уровень упал, нужно открыть контрольную трубу: при дефиците теплоносителя там будет отсутствовать напор

Зачастую выход данной трубы обустраивается на кухне или же в ванной комнате. И если при ревизии напора не будет, значит, в систему необходимо долить рабочую жидкость. Для этого служит другой элемент подпитывающей системы – узел, который соединяет отопительную сеть с водопроводом. С конструктивной точки зрения данный узел будет включать в себя такие элементы.

• Шаровый кран, закрывающий/открывающий поток воды в сеть.
• Обратный клапан – он нужен в целях предотвращения обратной подачи жидкости из сети в водопровод. Подобное может произойти, к примеру, при отсутствии воды в централизованном трубопроводе водоснабжения.
• Фильтр. Как известно, качество водопроводной воды не всегда соответствует требованиям, поэтому ее нужно дополнительно очищать от разного рода мусора. Если этого не сделать, то на внутренних поверхностях металлических элементов образуется слой накипи.

Именно по такой схеме выполняется подпитка системы отопления открытого типа. Но стоит помнить, что нужно заранее установить воздухоотводчик, с помощью которого будут удаляться излишки воздуха. Добавим также, что для грамотного восполнения объема воды нужен ее минимальный температурный показатель.

Обратите внимание! Более простая схема подпитки может состоять из обыкновенного накопительного бака, хотя уровень воды в таком случае необходимо мониторить визуально

Правила установки обратного клапана

Определяясь, куда ставить обратный клапан на отопление, руководствоваться нужно, в первую очередь, требованиями проекта. Если схема разводки требует обязательного наличия обратного клапана, он должен быть установлен в нужном месте и с учетом всех требований и норм. Как правило, такую арматуру устанавливают в момент обвязки трубопроводом отопительного котла.

Обратите внимание, что для правильного монтажа обратного клапана нужно грамотно подобрать его разновидность в соответствии с рабочим давлением и температурой теплоносителя

Кроме того, важно монтировать изделие таким способом, как было указано производителем в техническом паспорте к арматуре. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы

Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы.

Установка обратных клапанов на отопительную систему позволяет справиться сразу с несколькими задачами. В первую очередь, такие устройства позволяют предотвратить негативные последствия для системы отопления в случае возникновения внештатных ситуаций. Кроме того, это своеобразная страховка от излишних затрат на ремонт в будущем. Еще один важный момент – согласованность работы различных приборов, закольцованных в одну систему. Она достигается как раз за счет установки запорной арматуры.

Таким образом, если вы беспокоитесь о долговечности и надежности работы отопления и не хотите иметь в будущем дополнительных расходов, то вам определенно стоит предусмотреть наличие обратного клапана в отопительном контуре.

Оборудуя систему отопления, важно не только продумать параметры ее главных функциональных частей (трубы, нагревательный котел и пр.), но и уделить внимание ее малым составляющим и механизмам, от качества установки которых во многом будет зависеть теплоснабжение. Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя. Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

О том, каким может быть сбросной клапан для отопления, а также об особенностях его устройства и подключения далее и пойдет речь.

Байпасная схема монтажа

В закрытой системе отопления давление изменяется под действием температуры теплоносителя. Компенсация повышенного давления в установке происходит при помощи экспанзомата, который, в свою очередь, поглощает нужное количество воды при тепловом расширении.

При охлаждении воды она уменьшается в объемах. При разгерметизации в отопительную установку может попасть воздух и под его воздействием давление в устройстве упадет. По этой причине большинство использует байпасную схему при установке автоматической системы отопления.

Включение установки производится при помощи вентиля, который позволяет наполнить бак жидкостью. При необходимости его можно заменить при помощи установочных кранов. В большинстве случаев обратный клапан имеется в самой установке и необходимость в его отдельном монтаже отпадает.

Необходимо впаять краны и врезать стандартный манометр. После этого подключайте конструкцию в любое место обогревательной установки.

5 Принципы безопасного использования

В процессе эксплуатации очень важно правильно производить заливку воды и частичную дозаправку. Необходимо следовать простым рекомендациям:

1. 1. При пополнении системы нужно раскрыть вентиль на ¼ хода рычага и проводить дозаправку медленно. Такие действия позволят предотвратить образование воздушных пробок и скачков температуры.
2. 2. Если производится заправка с нуля, тогда ее нужно делать при выключенном насосе и неработающем теплогенераторе.
3. 3. Нужно определить давление в расширительном бачке, а также проверить все радиаторы, повернув краны Маевского для выхода воздуха.
4. 4. Если система оснащена современной электроникой, следует внимательно изучить инструкцию и пункты, касающиеся заправки. В некоторых случаях нужно включить специальный режим.
5. 5. Избыток давления с легкостью сбрасывается через воздухоотводчик.

Подпитывающий клапан необходим для поддержания стабильного уровня теплоносителя в системе отопления. Выбор и установка этой детали не представляют никакого труда. Соблюдение простых правил эксплуатации позволит добиться исправной и долгой работы оборудования.

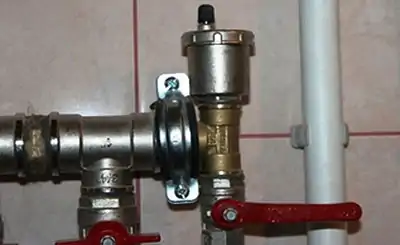

Автоматический воздухоотводчик

На рынке представлены в основном итальянские и немецкие модели автоматических воздушников. Это – Caleffi, Pettinaroli, Valtec, Watts, Oventrop и Flamco. В основном встречаются воздушные клапаны так называемого поплавково-клапанного типа.

Конструкция

В корпусе из латуни или нержавеющей стали находиться поплавок. К нему одним из краев присоединен простейший шарнирный механизм, который имеет название «коромысло». К другому краю механизма прикреплена игла (стержень). Когда корпус заполнен водой, то игла находится в спокойном состоянии и клапан остается перекрыт. Но как только в корпусе воздухоотводчика накапливается воздух, то уровень воды, а вместе с ним и поплавок, опускается. Игла вместе с «коромыслом» приходит в движение. Когда игла заходит в подпружиненный золотник, то нажимает на шток, который перемещаясь, открывает отверстия для выпуска воздуха. Так работает автоматический воздушник.

Дополнительно к воздушному клапану, который входит в группу безопасности котла, следует установить автоматический воздухоотводчик в самой верхней точке контура. Монтаж можно производить как на вертикальном, так и горизонтальном трубопроводе. Для этого подвод теплоносителя в воздухоотводчик производитель делает как нижним торцевым, так и нижним радиальным. Рабочее положение автоматического воздушника всегда вертикальное.

Чтобы была возможность снять автоматический воздухоотводчик, не опорожняя всю систему, его резьбовую часть (G1/2″, G1/4″) присоединяют к трубе отопления через клапан-отсекатель.

Это несложное устройство представляет собой бобышку с пластиковой заслонкой. При ввинчивании воздухоотводчика заслонка автоматически открывается, при вывинчивании — закрывается.

При монтаже воздухоотводчика используют обычный рожковый ключ, нижняя часть корпуса воздушника выполнена в форме шестигранника. Во время установки колпачок воздушного ниппеля должен быть перекрыт.

Неисправности клапана и способы их устранения

Из-за высокого солесодержания теплоносителя игла может обрастать накипью и воздухоотводчик начинает протекать. Чтобы очистить от накипи и ржавчины воздушник, его выкручивают, предварительно изолировав и слив воду с части трубопровода. Если на штуцере стоит отсекатель, то воду не сливают. Клапан разбирают, промывают, аккуратно очищают иглу. В процессе сборки уплотняют между собой части корпуса.

Чтобы автоматический воздухоотводчик не засорялся, имеет смысл поставить непосредственно перед ним механический фильтр.

Очень часто воздухоотводчик делают разборным. Соединение корпуса и крышки происходит через специальное кольцо. Если оно разрушается, то это приводит к протечке. Купить такое кольцо в розницу вряд ли получиться. Проще воспользоваться фум-лентой или силиконовым герметиком.

Если воздушник смонтирован с отклонением от вертикали, то он будет подтекать. Тут одно спасение — демонтировать, заглушить штуцер и установить в новом месте строго вертикально.

Причиной течи может быть перекосившийся поплавок. Его легко поправить самому, при разборке.
