Выбираем обжимные клеммы для проводов

Чем обжать наконечники для проводов: перечень подходящих инструментов

Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:

Чаще всего для обжима наконечников используют гидравлические или пресс-клещи

1. Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
2. Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
3. Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
4. Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
5. Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².

Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.

Технология обжимки наконечников для проводов: одинарных, двойных и силовых

Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.

Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле

Рекомендации по применению одинарных штыревых наконечников для проводов:

1. Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.
2. Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
3. Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.
4. Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.

Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.

Подобная процедура имеет свои особенности:

• в манжету одновременно вставляются два кабеля;
• для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².

В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.

Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали

Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.

Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.

Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.

В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.

Область применения

Пресс клещи имеют широкий диапазон применения в сфере радио,- и электротехники. Используют кримпер для обжима:

• тонкостенных наконечников многожильных проводов;
• толстостенных коннекторов многожильных проводов;
• гильз кабеля большого сечения;
• гильз последовательного соединения проводов;
• разъёмов RJ-45 компьютерных кабелей.

Обжим тонкостенных наконечников многожильных проводов

Пресс клещи КВТ

Тонкостенные коннекторы подразделяются на три вида:

1. НШВИ;
2. Ножны;
3. Кольцевые.

НШВИ

Штыревые наконечники необходимы для надёжной фиксации проводов в гнёздах радиотехнического оборудования. Наконечники сделаны из тонкого металла для того, чтобы плотно охватывать многожильные кабели малого сечения в диапазоне от 0,5 до 3,5 мм2. Арматуру обозначают маркировкой НШВИ.

Важно! Обжимники с маркировкой размеров проёмов 0,5-3,5 мм2 надёжно и прочно обжимают наконечники НШВИ, которые часто применяются при сборке различных радиотехнических устройств. НШВИ

НШВИ

Ножны

К тонкостенным наконечникам для многожильных проводов относятся коннекторы-ножны. Они применяются для последовательного сочленения проводов в устройствах с высокотемпературными условиями там, где пайка может потерять свои свойства. Это утюги, электрочайники, микроволновые печи и различные нагревательные приборы.

Для обжима клемм типа ножны применяют кримперы со специальными матрицами. Клемма имеет две пары скоб. Одна из них зажимает оголённый пучок проводов, Вторые скобы охватывают участок изолированного проводника. Клеммы различают на «папу» и «маму». Соединение происходит вхождением пластинки одного наконечника в трубчатые зажимы второй клеммы.

Клеммы-ножны

Кольцевые

Клемма имеет конфигурацию кольца для винтового крепежа. Для их опрессовки применяют обжимники с матрицами под сечение проводов от 0,25 до 16,8 мм2. Кольцевые хвостовики используют для крепления проводов в различных токораспределительных коробках и щитах.

Кольцевые тонкостенные наконечники

Обжим толстостенных коннекторов многожильных проводов

Массивные наконечники используют для обжима многожильных проводов и кабелей с предельным сечением 16 мм2. Обжимные клещи типа ПК-16У предназначены для таких работ. Кримпер развивает мощное усилие на губках матриц. Поэтому пресс клещи применяют только для многожильных проводов. Одиночную жилу инструмент может легко перекусить.

Клещи ПК-16У

Обратите внимание! Литера «У» в маркировке обжимного инструмента означает, что инструмент оснащён усиленным храповым механизмом

Опрессовка гильз кабелей большого сечения

Для опрессовки гильз кабелей большого сечения применяют ручной гидравлический пресс. Это пресс клещи, которые развивают мощное усилие, благодаря вмонтированному гидравлическому механизму.

Гидравлический пресс

Усиленный кримпер особенно нужен при прокладке и коммутации силовых кабелей в энергощитах, как промышленных объектов, так и в зданиях различного назначения.

Последовательное обжатие гильз проводов

Последовательное соединение проводов производится при наращивании длины электрической цепи. Особенно это востребовано при соединении жил разных металлов. При сочленении алюминиевой жилы и медного провода используют сквозную обжимную втулку. Гильза обеспечивает не тесный контакт разноимённых металлов, чем исключает разрушительное взаимовоздействие атомных решёток разных проводников.

Обжим производят в следующем порядке:

• провода освобождают от изоляции на расстоянии, равном половине длины гильзы;
• жилы заводят во втулку с обеих сторон;
• обжим делают кримпером с обеих сторон гильзы.

Обжим разъёмов RJ-45 компьютерных кабелей

Полимерные разъёмы RJ-45 обеспечивают быстрое подключение кабелей к компьютерам или подсоединение к ним дополнительного оборудования. Кабелем в этом случае является витая пара, где изолированные жилы переплетены друг с другом.

Клещи для обжима сетевых кабелей

Для витой пары используют кримперы со специальными матрицами. Обжим осуществляют в несколько этапов:

• провод очищают от внешней оболочки на длину, равную глубине пластикового разъёма;
• витую пару разделяют на отдельные проводки и группируют по цветам в определённом положении (см. ниже дополнительную информацию);
• проводки заводят в специальный проём клещей и зачищают кончики жил от изоляции;
• кримпером охватывают пластиковый разъём;
• в корпус RJ-45 вставляют группу жил до упора;
• сжимая клещами пластик, провода запрессовывают в разъём.

Полимерный наконечник RJ-45

Провода сетевого кабеля группируют слева направо перед входом в разъём:

• бело-оранжевый;
• оранжевый;
• зелёно-белый;
• синий;
• сине-белый;
• зелёный;
• бело-коричневый;
• коричневый.

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

1. Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
2. Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

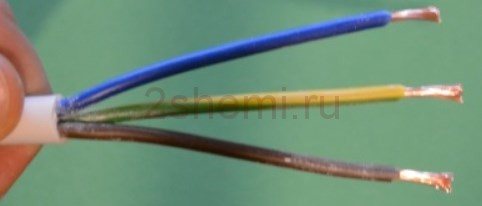

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую ​​же длину, как длина втулки, которая в этом случае составляет 8 мм.

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

Обжим при отсутствии инструментов

Необязательно приобретать специализированные приспособления для одноразового выполнения процедуры. Обжимку rj 45 можно выполнить с применением стандартных инструментов и подручных средств. Для исключения лишних временных затрат следует подготовить несколько запасных разъемов. Не исключено случайное повреждение изделий без достаточного опыта.

Алгоритм действий:

• снимают ножом общую изоляционную оболочку и экранировку;
• расплетают витые пары;
• устанавливают жилы в разъем по выбранной схеме распиновки rj45;
• прижимают последовательно отверткой отдельные фиксаторы, чтобы острые концы пробили защитные оболочки;
• другим инструментом (достаточной ширины) прижимают участок, расположенный ниже контактной группы, для надежного закрепления кабеля.

После завершения ручной обжимки проверяют целостность токопроводящих цепей. Допустимо пробное подключение компьютера к сети для экспериментальной проверки функциональности созданного соединения.

Обжим 4-х парного кабеля

Стандартные схемы подключения к локальной сети подробно рассмотрены в предыдущих разделах. Однако типовая rg 45 распиновка подразумевает наличие свободных дополнительных линий. Эти проводники можно использовать для подсоединения:

• стационарного телефонного аппарата;
• домофона;
• усилителя сигнала спутниковой антенны;
• светодиодного светильника.

При расчете подключаемых нагрузок следует учесть максимальный ток для типового проводника с площадью сечения 0,2 мм кв. – не более 1,5 А. Соответствующим образом увеличится допустимая мощность при добавлении нескольких витых пар. В этом примере данные приведены для медных жил.

Обжим 2-х парного кабеля

Если для проводной локальной сети достаточно меньшего количества проводников, не имеет смысл усложнять конструкцию. На следующей картинке приведены типичные варианты распиновки rj45 rj45. Обжать жилы можно с применением представленных выше инструкций.

Схемы распиновки кабеля из двух витых пар

Обжим на два компьютера

Для устойчивой связи специалисты рекомендуют не делать такое соединение длиннее 80-90 метров. В этой схеме для подключения второго компьютера используют свободные пары rg 45 с коричневой и синей оболочками.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

• необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
• тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

• очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
• жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника. Зачистка проводов

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

• чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
• опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
• если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
• можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
• в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

• внутрь манжета устанавливается сразу два провода;
• выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Как соединить клемму и провод при помощи кримпера

В сети вы встретите много споров, какой способ соединения лучше — пайка, обжим, скрутка. Я для себя определился так — если разъем негерметичный, но работает в условиях высокой влажности — только пайка. Если разъем герметичный или находится в салоне — то можно использовать обжатие. Скрутку не приемлю в принципе, считаю ее слишком ненадежной в условиях вибрации, поэтому для соединения проводов в автомобиле использую только пайку. Но мы немного отвлеклись, вернемся к инструменту.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);

надеть на шнур небольшой кусок термоизоляционной оплетки; после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).
выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника; расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается); прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой; после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

• Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.

• Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.

• И в третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:

• быстрее

А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения. Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению. Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем. Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

Что такое интернет-кабель

Интернет-кабель — это провод, с помощью которого любой человек может получить доступ к интернету. Он протягивается от распределительно щитка, а туда — от центра провайдера, который и предоставляет услуги доступа к сети. На данный момент часто используются следующие типы кабелей:

• Витая пара;
• Оптоволоконный провод;
• Коаксиальный провод.

Патчкорд нужен для того, чтобы подключиться к локальной сети

Помимо этого, кабели отличаются способом экранирования, типом жил и так далее. Наиболее популярным среди них является витая пара, которую обычно и прокладывают практически при любом подключении. Она также достаточно легко обжимается самостоятельно. Сам шнур состоит из нескольких пар проводков, свитых между собой. Делается это с целью уменьшения влияния электромагнитного поля на передачу данных. Для категории UTP5 и более применяют способ переплетения с разным шагом для лучшего качества сигнала.

Витую пару применяют при создании локальных вычислительных сетей LAN (Local area network) из двух и более компьютеров, а также для прокладки внутри станций, на улице и даже под землей. Выглядит провод как обычный шнур серого или белого цвета с маркировкой, описывающей количество жил и тип экранирования. Внутри изоляции находятся переплетенные пары жилок, которые также изолированы друг от друга. В зависимости от типа кабеля жилки имеют определенных цвет. Обычно их красят в белый, коричневый, зеленый, синий и в их «полосатые» комбинации с белым цветом.

Специализированные инструменты могут выполнять не только обжим, но и зачистку провода

Подключение шнура к сетевому оборудованию (сетевой карте) персонального компьютера или ноутбука используется разъем типа 8P8C, находящийся в компьютере. К нему подключается интернет коннектор стандарта RJ 45, надетый на провод. Часто люди путают название стандарта с разъемами для коннекторов интернет-кабелей. Разъем типа 8P8C используется, как уже было сказано, для создания локальных сетей по технологии 10BASE-T, 100BASE-TX, 1000BASE-T и IEEE 802.3bz с использованием четырехпарного кабеля витой пары.

Важно! Стандарты этой связи были разработаны еще в прошлом веке — в 1975 году и сразу же получили широкое распространение для подключения абонентов сначала в телефонных сетях, а затем к глобальной сети. Схематическое изображение коннектора

Схематическое изображение коннектора

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.
