Обратный клапан

Сферы применения

Автоматический водопроводный затвор представляет собой достаточно полезное устройство, которое используется в самых различных сферах. Этот агрегат успешно используют в различных отраслях домашнего и народного хозяйства, а кроме того в различных производственных отраслях. Множество воздуховодов и водопроводов разной степени сложности конструкции успешно используют данное изделие в своей работе.

Оборудование с соленоидным приводом наиболее популярно в конструкциях, где большая часть приборов работают по принципу автоматического управления. Главным образом выбор области применения определяется, исходя от материала, из которого изготовлен вентиль. Подобные устройства можно встретить в стиральных машинах, системах канализации, оросительных системах, для контроля систем гидравлики , системах отопления и многих других.

Наибольшую популярность он получил в:

1. Орошении. Используется при поливе огородов, садов, оранжерей. При монтаже такого устройства все процессы становятся автоматическими. Электромагнитное устройство с сервоприводом (220,24,12 В) если к нему подключить таймер, позволит задавать временные интервалы работы и отключения устройства. Он может находиться в нормально открытом или закрытом положении. Такие ритмы позволят руководить регулировкой потоков воды. Преимущества использования такого устройства более чем очевидны – нет необходимости тратить время для постоянного контроля над поливной системой.
2. Канализации. Электромагнитный клапан(12, 24 В) для воды довольно широко применяется для того чтобы регулировать подачу воды в общественных душевых и туалетах. Тут так же используется таймер который позволяет автоматически включать и выключать подачу водяного напора.
3. Моечных системах. Соленоидный водопроводный клапан(220, 24, 12 В) позволяет обеспечить своевременный слив воды во время мойки автомобиля. Более того подобное устройство в бытовых и промышленных стиральных машинах.
4. Крупномасштабных кухнях. Электромагнитный клапан подачи sp6135 (220, 24, 12 В) является поистине неотъемлемым устройством на конвейерных системах изготовления хлебобулочных изделий, регулировки уровня подачи воды к промышленным посудомоечным системам и кофейным комбайнам.
5. Точном дозировании. Электромагнитный затвор для горячей воды играет не последнюю роль при процедурах смешивании различного сырья и материалов.
6. Отопительных системах. Водяной соленоидный клапан(220, 24,12 В) предотвращает возникновению перебоев при работе систем отопления. Устройство позволяет восполнить потери при постепенном испарении воды на магистральных отопительных трассах.

Кроме того, электромагнитные модели применяются для регулировки и контроля транспортировки различных агрессивных сред на производствах.  Устройства, использующиеся на производстве, могут быть довольно большого диаметра. Категорически воспрещается использования моделей из латуни при работе с агрессивными веществами, такими как, например, дизельное топливо или кислота.

Как правильно установить обратный клапан для воды?

Перед тем, как поставить обратный клапан, необходимо определиться с метаположением врезки и ее технологией, которые отличаются для разных систем.
Для скважины или колодца, где функционирует вакуумный или дренажный насос, предохранительный клапан инсталлируют на выходе, чтобы предотвратить слив воды.

Для помпы с поверхностной установкой необходимая запорная арматура врезается сразу в нескольких местах – перед гидроаккумулятором и на самом подающем шланге.
Обратный клапан для насоса или насосной станции внедряется в систему сразу после храповика на всасывающем трубопроводе. Иногда, при достаточно сильном напоре, допускается и врезка перед станцией.

В канализационных сетях запорными блоками желательно оснащать каждый санузел – раковину, умывальник, кухонную мойки и обязательно унитаз. Можно сэкономить на материалах и установить один отдельно на унитаз для слива воды в правильном направлении, а другой – на общий стояк. В последнее время популярность приобрели мембранные блоки, которые точно и бесшумно регулируют процесс подкачки воды и ее слива.

Технология установки обратного клапана может быть:

• муфтовой – их монтируют, накручивая резьбу или электросваркой. Лучше, чтобы металлическая запорная арматура для горячей воды или для отопления имела резьбу. Это упрощает процесс техобслуживания, а для ее герметизации можно воспользоваться фум-лентой или промышленным герметиком. Для установки сварных образцов потребуется сварочный аппарат. В случае пластиковых клапанов можно применить т.н. «холодную» сварку. Сварные конструкции надежны, но не всегда удобны в плане разборки и ремонта;
• фланцевой – применяется для промышленных трубопроводов и централизованных системах водоснабжения. Фланцы держатся на болтовых стяжках, между которыми помещают уплотнительные кольца. Последними разработками в этой отрасли считаются мембранные модели клапанов с электроприводом, управляемые посредством соленоида – электромагнитной катушки. В пищевой и фармацевтической промышленности получили распространение пневматические клапаны, которые еще называются регулируемо-обратными.

Чтобы предотвратить гидроудары и обеспечить долговечность монтажу, следует:

• приобрести подходящие по диаметру фитинги и уплотнитель для резьбы;
• для сохранения напора произвести монтаж в соответствии со стрелкой направления потока, обозначенной на корпусе этой детали;
• с помощью фитингов закрепить клапан;

Конечным действием станет проверка водопровода на герметичность.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:

• Подъемного типа. Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
• Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
• Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
• Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.

По материалу изготовления различают такие типы обратных клапанов, как:

• Латунные — надежные и износостойкие, чаще всего применяются в быту.
• Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
• Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

• Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
• Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
• Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.

Муфтовый обратный клапан

Установка и регулировка кранов

При установке шаровых кранов нерегулируемого типа используются простые схемы, позволяющие свободно размещать их на полипропиленовых отводах от стояка еще до поступления в батареи. Из-за простоты конструкции монтаж этих изделий возможен собственными силами. В дополнительной регулировке такие запорные вентили не нуждаются.

Гораздо сложнее смонтировать вентильные устройства на выходе отопительных батарей, где регулировка объемов потока обязательна. Вместо шарового крана в этом случае ставится регулировочный клапан на отопление, при монтаже которого потребуется помощь специалистов. Самостоятельно сделать это удается только после внимательного изучения инструкции по установке.

В зависимости от схемы компоновки приборов и разводки труб отопления возможен подбор специального крана угловой формы, подходящего для радиаторов с декоративным покрытием

При выборе изделия внимание обращается на величину предельного давления, обычно указанного на корпусе или в паспорте изделия. Оно с небольшой погрешностью должно соответствовать давлению, развиваемому в сети отопления многоэтажного жилого дома. Желательно придерживаться следующих рекомендаций:

Желательно придерживаться следующих рекомендаций:

• Для монтажа на радиаторы следует подбирать качественные краны из толстостенной латуни, образующие соединение с накидной гайкой – американкой. Ее наличие позволит при необходимости быстро отсоединить аварийную подводку без излишних вращательных операций.
• На однотрубном стояке потребуется смонтировать байпас, устанавливаемый с небольшим смещением от основной трубы.

Виды запорных элементов

Любой обратный клапан (устаревшее название – невозвратный) выполняет простую задачу – не позволяет потоку теплоносителя менять направление, пропуская жидкость лишь в одну сторону. В схемах водяного отопления данная функция нужна не всегда и реализуется по мере необходимости.

В отопительных системах частных домов и квартир применяются следующие виды возвратных клапанов:

• лепестковые;
• тарельчатые;
• шаровые.

Промышленные модели устанавливаются в крупных котельных и на производственных объектах

Разберем устройство и принцип работы каждого типа клапанов отдельно. В дальнейшем это поможет вам понять, какое изделие лучше подобрать и установить в конкретную систему отопления.

Лепестковые клапаны

Элемент, изготавливаемый из латуни либо нержавеющей стали, состоит из таких деталей:

• корпус в виде тройника с откручивающейся верхней пробкой (для обслуживания);
• дисковый затвор, закрепленный на оси посредством поворотного рычага;
• седло с уплотнением, куда прилегает диск в закрытом состоянии.

Общее устройство лепесткового обратного клапана показано на чертеже с деталировкой. Принцип работы элемента следующий: теплоноситель, движущийся в указанном направлении, отклоняет запорный диск и свободно проходит дальше по трубе. Когда направление потока воды меняется на противоположное, затвор под воздействием силы тяжести (или пружины) автоматически захлопывается и перекрывает проход.

Типовая конструкция с гравитационным затвором

Перечислим важные характеристики лепестковых обратных клапанов, устанавливаемых в системы отопления частных домов:

• диаметр внутреннего прохода – от 15 до 50 мм (½—2 дюйма);
• максимальное рабочее давление – 16 Бар;
• низкое гидравлическое сопротивление;
• сбоку в корпусе предусмотрен винт для разборки и настройки оси затвора;
• гравитационная версия без пружины может нормально работать только в горизонтальном положении.

Подробно конструкция и принцип работы поворотного клапана показан на видео:

Клапаны тарельчатого типа

Принцип работы тарельчатого обратного клапана понятен по его конструкции, изображенной на чертеже:

1. Внутри цилиндрического латунного корпуса сделана площадка с круглым отверстием – седло.
2. С другой стороны детали выполнена перегородка, имеющая отверстие в центре.
3. В отверстие перегородки вставлен шток с тарельчатым затвором на конце, оснащенным уплотнителем.
4. Между перегородкой и «тарелкой» установлена пружина, прижимающая диск к седлу.

Вода, текущая в правильном направлении, преодолевает силу упругости пружины, открывает затвор и двигается дальше. В обратную сторону течение невозможно – проток моментально закрывается. Какие свойства обратного клапана важны для систем отопления:

• способность функционировать при любой ориентации корпуса в пространстве;
• рабочее давление – не менее 10 Бар, диаметры DN15 — DN100 (внутренний);
• тип соединения – муфтовое (внутренняя трубная резьба);
• пружинный запор создает повышенное гидравлическое сопротивление потоку жидкости;
• уплотнение теряет герметичность в случае попадания твердых частиц, например, песка.

В инженерных сетях частных домов и квартир применяются клапаны с муфтовым присоединением

Тарельчатые запоры также применяются в сетях водоснабжения, например, совместно с погружными насосами. Клапан не позволяет воде из трубопроводов стекать обратно в колодец либо скважину.

Шаровые затворы

Это обратный клапан простейшей конструкции, работающий по следующему принципу:

1. Внутри цилиндрического латунного корпуса помещен шарик, сделанный из резины, реже — алюминия.
2. Выскочить наружу шарику не позволяют 2 перегородки с отверстиями, сделанные по краям.
3. Поток теплоносителя придавливает резиновый шар к перегородке с ребрами. Эти выступы образуют зазор, куда свободно проходит поток воды.
4. Если теплоноситель двинется в обратную сторону, шарик прижмется ко второй перемычке – седлу. Поскольку ребра отсутствуют, тело шарика полностью закроет проходное отверстие.

Плюсы шарового обратного клапана – низкая цена, малое гидравлическое сопротивление и работа без всяких пружин в любом положении, хотя предпочтительнее вертикальное. Недостаток – потеря герметичности при повышении давления до 6—7 Бар, чего не случается в индивидуальных отопительных сетях.

Чтобы ближе познакомиться с шариковым затвором, смотрите следующее видео:

Особенности установки

Во время установки обратных клапанов в отоплении, необходимо следовать несколькими правилами:

• Установка клапана происходит по направлению теплоносителя. Чтобы избежать проблем с монтажом, на корпусе присутствует стрелка направления.
• Чтобы уплотнить клапан используют паронитовые прокладки, только учитывают, чтобы диаметр отверстия не уменьшался.
• Желательно устанавливать перед клапаном сетку для грубой очистки, чтобы мелкие частицы не попадали в механизм и не создавали повреждений.
• Клапан устанавливают так, чтобы другие компоненты не мешали ему при работе. Это позволит избавится от дополнительного давления на клапан.

Читайте так же:

Клапан прямого и непрямого действия

Регулирующая давление арматура разделяется на устройства прямого и непрямого действия.

• Первый тип клапана имеет простую конструкцию: пружина приводится в движение затвором, на который напрямую давит теплоноситель. Такие устройства недороги, просты в эксплуатации, надежны, нечувствительны к загрязнениям, но не очень точны в настройках.
• Устройства непрямого действия, называемые также импульсными, имеют главный клапан с поршневым приводом, импульсный клапан меньшего сечения и датчик давления. При изменении давления малый клапан давит на поршень, который и приводит в движение главный клапан, регулирующий пропускную способность устройства. Таким образом, управление потоком происходит опосредованно, непрямым способом. Клапаны этого типа менее надежны в силу большего количества деталей, дороги, но точнее настраиваются.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

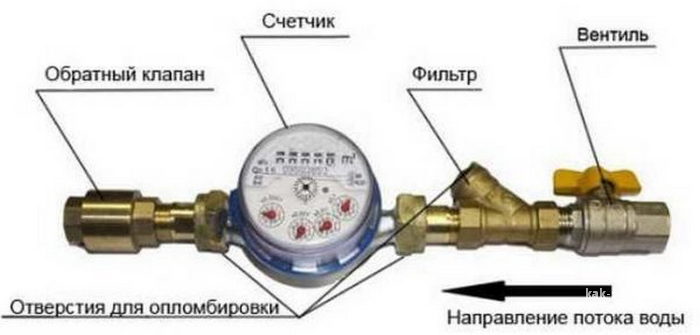

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

1. Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
2. Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
3. Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
4. Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.
