Недорогая направляющая для ручной циркулярной пилы своими руками

Направляющая из правила, струбцин и куска полипропилена

Реализация этой конструкции потребует:

• строительное правило (используется для проведения отделочных работ);
• крепёжные струбцины (количество определяется числом точек крепления);
• куски пропилена (толщина выбирается в зависимости от толщины всей конструкции).

Направляющая из правила, струбцин и куска полипропилена

Порядок изготовления сводится к следующему:

1. Если в выбранное правило имеет ручки – их необходимо демонтировать. На их место будут закрепляться струбцины.
2. Из куска плотного пропилена вырезают переходники. Толщина переходников должна быть больше чем глубина паза правила.
3. Оставшиеся от ручек отверстия просверливают насквозь вместе с полипропиленовыми переходниками.
4. Полученная конструкция закрепляется к обрабатываемому бруску.
5. Готовая шина проклеивается мягкими лентами. Это позволяет избегать образования сколов заготовок в момент завершения распила.

Она позволит обеспечить качественную работу. Использование готового строительного правило требует проведения периодической корректировки его места положения. Крепление должно производиться на близком расстоянии от линии распила. Это позволяет провести диском циркулярной пилы точно по намеченной линии.

Из фанеры

Это один из простейших универсальных вариантов направляющей для ручной циркулярной пилы, сделанной своими руками, и потому он наиболее распространён в домашних мастерских. Рассмотрим подробно процесс его изготовления и принцип работы.

Необходимые материалы

Для изготовления такой шины понадобятся три отрезка фанеры толщиной 10 мм. Их длина должна быть одинаковой и обычно равняется длине верстака, на котором будут производить работы. Один из отрезков должен быть шириной 25-35 см (он будет служить основанием), ширина остальных двух будет определена во время изготовления шины. Также подготовьте саморезы по дереву размером 16 мм.

Чертеж с размерами:

Инструкция по изготовлению

При создании направляющей требуется очень точно соблюдать все размеры. Небольшие отклонения может привести к резкому ухудшению результата. При желании вместо фанеры можно использовать ламинат.

Фанерная направляющая шина изготавливается в несколько шагов:

1. измерьте расстояние от внутреннего края диска пилы до направляющего паза продольного реза, расположенного на опорной платформе инструмента.
2. Обрежьте одну из фанерных полос так, чтобы её ширина была на 0,2-0,5 мм меньше расстояния, полученного в п.1. Волокна верхнего слоя шпона на фанере должны быть направлены продольно.
3. С помощью саморезов прикрутите получившуюся полосу к широкому отрезку фанеры (основанию), точно совместив их торцы. Это будет рабочий край шины.
4. Штангенциркулем измерьте ширину направляющего паза продольного реза.
5. Прикрутите оставшуюся полосу фанеры к основанию параллельно первой полосе. Между ними должен остаться зазор, размер которого должен быть на 0,2-0,5 мм меньше ширины паза, измеренного в предыдущем пункте.
6. Чтобы не повредить распиливаемый материал, к готовой направляющей с нижней стороны приклеивается слой мягкой ткани.

Самодельная направляющая готова, осталось подготовить ручную пилу. Для этого отпилите узкую полосу толстой фанеры или другого достаточно прочного материала. Высота этой полоски должна быть на 8-9 мм больше глубины направляющего паза на подошве пилы. Ширина же соответствует ширине этого паза. Длина на несколько сантиметров больше длины подошвы.

Получившуюся полосу-ограничитель следует закрепить в направляющем пазу так, чтобы она выступала за оба края подошвы.

Как использовать фанерную шину?

Чтобы сделать рез, понадобятся две струбцины и два плоских деревянных бруска толщиной чуть больше обрабатываемой детали. Направляющая шина устанавливается концами на эти бруски так, чтобы её рабочий край немного выступал за край столешницы верстака. В местах, где шина опирается на бруски, она плотно крепится струбцинами к верстаку.

Разрезаемая заготовка с линией распила, заранее отмеченной карандашом, кладётся под шину, а линия реза совмещается с её рабочим краем. Наконец, циркулярка с закреплённой на ней ограничительной полосой устанавливается на шину так, чтобы ограничитель на подошве точно вошёл в подготовленный зазор. Теперь можно пилить, придерживая заготовку свободной рукой и слегка прижимая пилу в сторону верстака.

Делаем шину своими руками

Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

1. Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
2. Фрезеруем по одной кромке.
3. Саморезами прикрепляем к основе, сделанной тоже из ламината.
4. Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
5. К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
6. При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

1. Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
2. Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
3. В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
4. Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Вариант 3

Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным. Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению

Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса

Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.

Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.

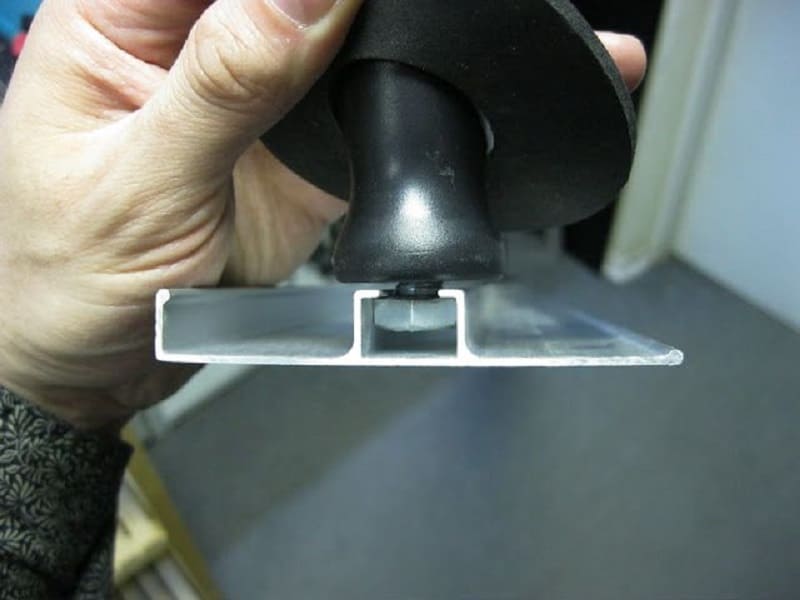

Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.

Теперь можно собирать своими руками направляющую рельсу:

1. Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
2. Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Вместо фанеры можно использовать ДСП.

Отпиливаем лишние куски по ширине и рельса готова к использованию.

Теперь следует подготовить ручную пилу:

1. Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.
2. Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
3. Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
4. Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.

Видеоролики демонстрируют заводские и самодельные направляющие шины:

Полезные советы

Есть такие приспособления, которые не назовешь инструментом, но они все равно помогают мастеру при распиле.

Шаблон-заготовка

При нарезании большого числа одинаковых деталей можно использовать первую в качестве шаблона для резки остальных. Потребуется лишь с одной стороны первого образца прикрепить упорную деталь, и при установке такого шаблона на отрезаемый материал вы сможете сделать много одинаковых деталей без разметки.

Бруски

Эта деталь облегчить установки любого упора и шины по разметке – брус с небольшим сечением. На нем должны быть пропилы, а расстояние между ними будет равно отрезку от конца пильной подошвы до диска. Пару таких брусков помогут быстро установить любые направляющие быстро и просто.

Защита от вырывания материалов

Защитой может быть брусок, который по ширине соответствует толщине разрезаемой заготовки, и если прикрепить его на месте выхода диска, то он будет служить ограничителем и послужит защитой от сколов и вырывания.

Как выбрать?

При выборе необходимого инструмента следует учитывать особенности рабочего инструмента, а также материал, с которым приходится иметь дело. Самые популярные направляющие – это шины, сделанные в Германии («Бош») и Японии («Макита»). Устройства от этих производителей обеспечивают абсолютную точность линии реза.

Стоят шины недешево, но со временем они окупаются, если их использовать в производстве.

Прежде чем покупать инструмент, следует убедиться в том, что в нем нет дефектов (отсутствует кривизна). Повреждения нередко возникают во время транспортировки.

Из отечественных производителей хороший инструмент делает «Интерскол». Размеры шин:

• 810х212 мм;
• 1410х212 мм.

Материал изготовления – алюминий со специальным напылением, присутствует защитная пленка, которая предохраняет от повреждений. Планка сочетается по формату с моделями ДП-235 и ДП-210/1900ЭМ.

Шина под названием «Седло» идеально подходит отрезания самых разных брусьев. Состоит из таких элементов:

• спинка;
• две боковины (до 6 мм толщиной);

Боковины делаются таких размеров, чтобы была опора для диска.

«Макита» делает направляющие для устройств SP6000 и СА5000. К ним можно присоединять переходники, которые подходят для ручного инструмента.

Bosch производит 4 типа шин:

• 810х143 мм;
• 1105х143 мм;
• 1610х143 мм;
• 2110х143 мм.

Есть также переходник, который позволяет компилировать направляющие без каких-либо зазоров. Производители DeWalt, Elitech, Hitachi нередко изготавливают шины исключительно для своего оборудования.

Направляющая шина для циркулярной пилы своими руками – как можно сделать

Итак, давайте рассмотрим более детально данный альтернативный вариант. Основное предназначение направляющей шины – обеспечить идеальную прямоту распила. Наиболее простое решение в данном случае – закрепить с помощью струбцин металлическую или деревянную рейку. Она и будет выполнять роль направляющей. То есть распил здесь делается по прикрепленной рейке. Однако если работать ручной циркуляркой, то этот вариант не совсем удобен, поскольку планка часто задевается. Соответственно, при использовании такой конструкции нужно будет внимательно следить за отсутствием перекосов и контролировать ее положение.

Направляющая шина – это более удобный вариант. Ведь здесь вперед двигать нужно только лишь саму циркулярку. Кроме того, шину нужно только лишь совместить с краем распила, и можно приступать к работе. Изготовить такое приспособление можно разными способами – просто выберите наиболее оптимальный для вас вариант. В частности, самодельную направляющую шину можно изготовить из:

• ламината;
• строительного правила.

Никаких особых финансовых затрат здесь не потребуется – ни в первом, ни во втором случае. Одна из наиболее простых в плане изготовления конструкций – из ламината. Этот материал вполне мог остаться после ремонта – как у вас, так и у кого-то из знакомых. Да и времени на изготовление самодельной направляющей шины потребуется немного. Иными словами, получается вариант «дешево и сердито». Для начала нужно отрезать 2 куска ламината – их длина должна быть одинаковой. Далее заготовки фрезеруются по одной кромке. Теперь нам нужно подготовить основу для приспособления. Наиболее простой вариант – взять все тот же ламинат. Дерево здесь не очень подходит, поскольку оно нуждается в дополнительной обработке из-за чувствительности этого материала к влаге.

На следующем этапе нам необходимо закрепить отрезки на основании. Делается это с помощью саморезов подходящей длины. Для того чтобы выверить ширину паза, можно воспользоваться листом бумаги формата А4 – он просто вставляется в устройство и прокручивается. Теперь нам нужно соединить направляющую шину с циркуляркой. Проще всего сделать это через крепежи для бокового упора. Впрочем, вы можете проделать и дополнительное отверстие в корпусе инструмента, если, конечно, истек срок гарантии и не жалко портить внешний вид пилы.

После того как направляющая закреплена, пришла пора приступать к работе. Правда, перед этим предстоит проделать одну нехитрую манипуляцию. В частности, следует максимально выдвинуть вперед перед ручкой циркулярки самодельную шину. При этом носовую часть необходимо расположить в нескольких сантиметрах, немного заступив на приспособление. Теперь берем режущий диск и отпиливаем края у направляющих. Благодаря этому мы получим точное совпадение с нанесенной на заготовку разметкой. У такой конструкции по большому счету есть лишь один недостаток, да и то его вряд ли можно назвать существенным. Все дело в том, что данная направляющая приводит к уменьшению глубины пропила. Но поскольку речь идет примерно о полутора сантиметрах, этот недостаток вряд ли можно назвать критическим.

Сразу предупредим, что изготовлением таких переходников придется заниматься самостоятельно, поскольку их нет в продаже в уже готовом виде. Впрочем, ничего особо сложного здесь нет. Выполнять такую работу лучше всего на фрезерном станке. В итоге нам нужно сделать элементы, форма которых в разрезе напоминает букву «Т». Далее вставляем переходники в пазы для ручек на правиле

Не забудьте проверить, насколько плотно они сели – это очень важно. Теперь нужно просверлить в ножках переходников отверстия

Они нужны для того, чтобы зафиксировать струбцину винтами. Такой вариант крепления будет весьма надежным, что имеет важное значение при работе с циркулярной пилой.

По сути, направляющая готова, и можно приступать к работе. Приспособление нужно укладывать на заготовку таким образом, чтобы пазы были направлены вниз. Далее плотно прижимаем материал, задействовав струбцины. Как видим, здесь на самом деле нет ничего сложного. Только не забывайте учесть, что работа с такими направляющими ограничивается длиной правила. Поэтому подбирая исходный материал, помните об этом. Здесь все зависит от того, с какими заготовками предстоит работать. Ведь использование слишком длинного правила для изготовления самодельной направляющей шины будет целесообразным далеко не во всех случаях. Зачастую предпочтительнее взять короткое приспособление.

Какие бывают?

Универсальная шина (рейка) для циркулярной пилы может быть сделана из металла или дерева, но самое главное – она не должна деформироваться.

Используются чаще всего шины следующих конфигураций:

• профиль «П»;
• рельс;
• уголок;
• прямые бруски.

Направляющие элементы крепятся к основанию с помощью саморезов, болтов с гайками, шурупов.

Основное предназначение шин:

• обеспечение точности в работе и качество распила;
• обеспечение безопасной работы;
• создание различных конфигураций распила.

Упорная линейка может применяться для работы таких агрегатов:

• электрический лобзик;
• механическая пила для дерева;
• циркулярная пила.

Чтобы сделать линейку для безопасного упора, следует подыскать полоску фанеры. Ее ширина должна быть больше параметров площадки на 22 см. Из этого фрагмента изготавливается сама линейка, остатки материала применяются для создания упора в районе основания, которые крепятся с помощью саморезов.

Прежде чем начинать работать, желательно протестировать конструкцию, сделав несколько пробных надрезов на незначимых деревянных фрагментах.

Результат теста дает возможность понять:

• как ведет себя инструмент;
• уровень вибрации;
• размеры реза;
• какие необходимо прикладывать физические усилия во время работы.

Крепления и упор для торцовочной плиты играют в работе важную роль. Креплениями являются:

• струбцины;
• зажимы;
• подвижная каретка;
• фиксаторы.

Все они дают возможность надежно закрепить заготовку в нужном положении. А также надежный фиксирующий упор позволяет обрабатывать материал перпендикулярно древесным волокнам.

Упор, сделанный в заводских условиях, часто не соответствует запросам, он значительно снижает широту применения, производитель обычно задает жесткие рамки по длине. Для обработки больших досок требуется упор других технических характеристик, поэтому мастера делают подобные приспособления самостоятельно.

При работе следует принимать во внимание такие детали:

• размеры заготовок;
• технические особенности инструмента;
• частоту применения инструмента.

А также при работе рекомендуется контролировать:

• длину реза;
• производительность агрегата;
• какой ширины получается паз;
• специфику применения пилы;
• оптимальное направление распила;
• допустимую плотность изделия;
• последовательность применения системы обеспечения безопасности.

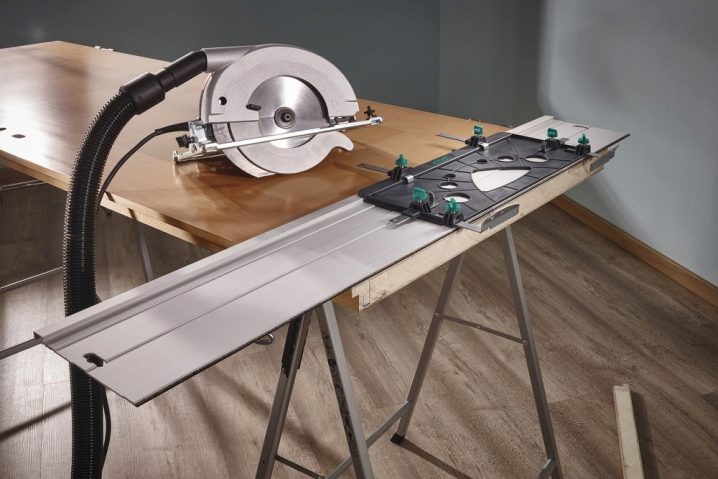

Направляющая шина – что это

Если говорить по сути, то направляющая шина является рельсом, который помогает обеспечивать скольжение ручного циркулярного инструмента назад и вперед, и при этом не дает инструменту отклониться от линии распиливания. Но правильно выполненная направляющая не только будет обеспечивать ровность реза, а еще поможет уменьшить число сколов в участке соприкосновения материала и пилы.

Выносная каретка и стусло являются самыми сложными в исполнении. Шина из фанеры или та, которая сделана из профиля будут куда проще по конструктивным особенностям, но это совсем не означает, что распил, который выполнен с его помощью, будет не столь качественным. Разница между такими разновидностями по большей части в том, насколько удобно использовать тот или иной прибор.

Отделочные работы

Финальным аккордом станет облагораживание вашего самодельного стола. Обязательным этапом в этой процедуре станет покрытие поверхности лаком циркулярного стола. Сначала шлифуйте поверхность наждачной бумагой до гладкости материалов. По желанию можете выполнить тонировку стола. Далее, берём лак и при помощи ватной губки с марлей наносим лак на все поверхности циркулярного стола, а особенно тщательно на столешницу.

Так вы обеспечите стойкость поверхности к износам и притупите выделения природных запахов деталей стола

Не менее важно, что после обработки и покрытия лаком, поверхность станет максимально гладкой и приятной. Это обеспечит удобный рабочий процесс и оставит ваши руки в безопасности от болезненных скалок

В дополнение можно покрасить весь стол в ваш любимый цвет, и он будет радовать глаз во время труда.

Рекомендуем: Как сделать своими руками садовую тачку (тележку) для перевозки грузов по чертежам

Как видите, самодельный, и в то же время регулируемый циркулярный стол создать проще простого. Вам нужно лишь подойти к данному вопросу со всей ответственностью и энтузиазмом. Главный совет — всегда перепроверяйте замеры во избежание ненужных растрат на покупку новых материалов и т.д. Следуйте всем вышеперечисленным советам, и, вы наверняка выполните задуманное и создадите себе идеальное рабочее место для работы с пиломатериалами.

Под этой статьей мы для вас оставили одно из наиболее удачных видео с подробным пошаговым описанием всего процесса. Приятного просмотра.

Процесс изготовления направляющей для циркулярной пилы

Что касается размера предлагаемой конструкции направляющей, то он подбирается индивидуально под глубину запила имеющейся пилы, а также тех заготовок, которые в дальнейшем будут обрабатываться.

Для изготовления столешницы применяется фанерный лист. Его длина может быть какой угодно. Ширину можно сделать 35 см, что будет удобным для подавляющего большинства циркулярок. Отступив 10 см от длинного края фанеры нужно нанести разметку для установки профиля с Т-образным пазом. Желательно, чтобы профиль был короче фактической длины столешницы, что позволит в дальнейшем облегчить хранение станка. Профиль нужно посадить в паз. Удобнее всего его выбирать ручным фрезером установив параллельный упор. При работе с фанерой лучше углубляться постепенно, сделав выборку в несколько проходов.

Чтобы убрать дефекты на поверхности столешницы нужно прошлифовать фанеру.

Профиль с Т-образным пазом запрессовывается в полученное гнездо заподлицо. Он закрепляется саморезами по всей длине.

Для непосредственной направляющей для самого электроинструмента можно найти уголок, но зачастую он имеет одинаковые стороны, что не совсем удобно. Гораздо лучше приобрести швеллер и распилить его вдоль, получив 2 отличных уголка с низким бортиком.

Теперь нужно изготовить упоры для направляющей. Для этого следует взять 2 доски с сечением 30 мм, длиной соответствующей ширине фанерной столешницы. В данном случае их длина составляет 35 см. Что касается ширины досок, то она должна быть равна фактической глубине реза циркулярки плюс 8 мм. Совместив доски между собой и поставив их на ребро нужно отметить 7 см от края. От этой линии отмеряется длина, соответствующая ширине подошвы пилы. Вторая отметка ставиться немного шире, с учетом толщины стенок уголка и зазора 1 мм.

Зажав доски в тисках нужно запилить все по начертанным линиям ножовкой на глубину 1 см, после чего выбрать паз.

Теперь нужно прикрепить доски к столешнице. Для этого они сначала приклеиваются, после чего дотягиваются шурупами

Обратите внимание, что вторая доска закрепляется в конце профиль с Т-образным пазом, а не фанеры. Перед вклеиванием нужно зависти в профиль Т-болт. На полученные из досок стойки нужно закрепить уголки из швеллера прямо в паз, добавив тем самым жесткости

Чтобы конструкция была разборной, лучше не закручивать шурупы в дерево, а установить мебельный дюбель и в дальнейшем пользоваться винтом

На полученные из досок стойки нужно закрепить уголки из швеллера прямо в паз, добавив тем самым жесткости. Чтобы конструкция была разборной, лучше не закручивать шурупы в дерево, а установить мебельный дюбель и в дальнейшем пользоваться винтом.

Также можно сдвинуть полозья направляющей, чтобы было возможно ее использовать для фрезера. Потребуется сделать еще пару отверстий и поставить мебельные дюбели.

Покрасим получившееся приспособление.

Для удобства дальнейшего хранения станка в подвешенном состоянии, на выступающей за пределы рабочей части столешницы фанере можно прорезать сквозное отверстие.

Теперь нужно поставить циркулярку на полозья. Ее следует включить и проехать с одного края столешницы до второго. Слегка выступающий диск сделает себе канавку примерно в 2 мм, благодаря тому, что пазы стоек были углублены не на 8 мм, а на 1 см.

Чтобы при движении пила не уходила в перекос и не тормозила, на ее подошву можно прикрепить мебельный уголок, слегка его проточив. Это может и не понадобиться, многое зависит от типа подошвы.

Пользуясь уже практически готовым станком можно сделать направляющие для крепления заготовок под углом. В первую очередь пригодятся упоры под 45 и 30 градусов. Для этого взяв 2 рейки нужно просверлить в них отверстие под скользящий Т- болт.

Закрепив одну заготовку под углом 45 градусов и прижав гайку ручной настройки нужно срезать выступающий торец пилой. Полученный в результате отрезок следует приклеить к снизу обратной части планки, создав дополнительный упор. Он будет упираться в боковой торец столешницы, поэтому в дальнейшем можно будет фиксировать направляющую без транспортира. Таким же способом можно подготовить специальные направляющие и для других углов.

На выступающий из Т-образного направляющего профиля болт можно фиксировать прижимную лапку, направляющие и прочее столярные приспособления, расширяя возможности полученного станка. Себестоимость изготовление такого оборудования невысока, при этом его функционала достаточно для обработки некрупных заготовок или точного быстрого торцевания пиломатериалов.

Наглядная работа с пилой:

Работа с фрезером:

Конструкция упора циркулярного станка

Вся конструкция состоит из двух основных частей – продольной и поперечной (имеется в виду – относительно плоскости пильного диска). Каждая из этих частей жестко связана с другой и является сложной конструкцией, которая включает в себя набор деталей.

Читать также: Снегоход из мотоблока ло приколынарыбалки

Основным технологическим решением данного упора является принцип заклинивания с помощью эксцентрика и плотное прижатие двух поперечных направляющих с косым торцом.

Фиксация происходит путем поворота эксцентрикового механизма.

Усилие прижатия достаточно большие, чтобы обеспечить прочность конструкции и надежно зафиксировать весь параллельный упор.

Вся конструкция не тривиальная и состоит из большого количества различных деталей, каждая из которых, имеет свое назначение и размер.

С другого ракурса.

Общий состав всех деталей выглядит следующим образом:

1. Поперечная часть

• Основание поперечной части;
• Верхняя поперечная прижимная планка (с косым торцом);
• Нижняя поперечная прижимная планка (с косым торцом);
• Торцевая (фиксирующая) планка поперечной части.

1. Продольная часть

• Плоскостной элемент скольжения (ЛДСП, 2шт.);
• Основание продольной части;

1. Зажим

• Эксцентрик
• Рукоятка эксцентрика

Упорная линейка простой и понятный элемент

Такой вид шины как упорная линейка является наиболее простым, лёгким в изготовлении и применении. При её изготовлении необходимо помнить, какой бы простой не была конструкция она должна обеспечивать надёжность и безопасность. Качественно изготовленная упорная линейка может применяться для электрического лобзика, ручной циркулярной пилы, простой ручной пилы. Изготовление производиться по следующей последовательности.

1. Подготовить деревянную или фанерную полоску. Ширина должна превышать ширину площадки применяемой дисковой пилы на 20 сантиметров.
2. Из этой полоски изготавливают линейку. Оставшийся лист фанеры используют для изготовления основания.
3. Готовую конструкцию прикручивают к основанию. С этой целью используют саморезы по дереву.
4. Выступающую часть линейки аккуратно обрезают. Края следует отфрезеровать.

Упорная линейка

Приступая к работе с готовым инструментом целесообразно провести несколько пробных распилов на второстепенных деревянных изделиях. Необходимо привыкнуть к тому, что двигая пилу по длине линейки, следует прикладывать различные усилия. Поэтому следует приобрести определённый опыт. Затем приступать к чистовому распилу.

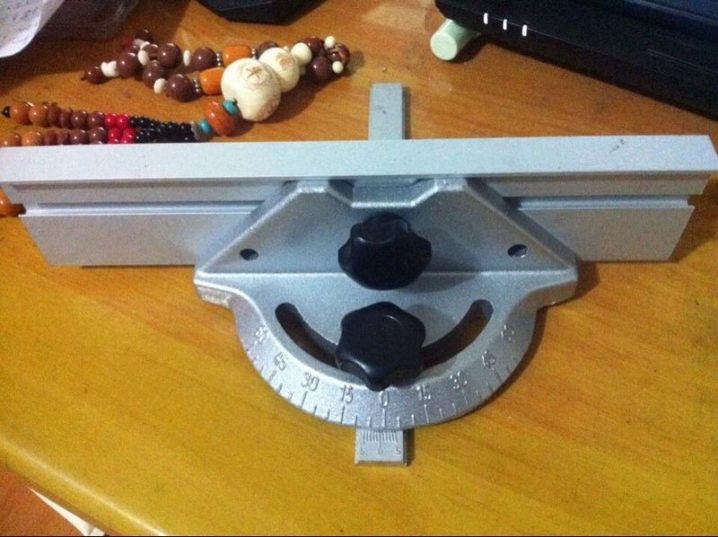

Для чего нужны упоры для торцовочной пилы

Всевозможные дополнительные приспособления: упоры, струбцины, элементы крепежа применяются для надежной фиксации заготовок. Упор для торцовочной пилы помогает производить точную распиловку поперёк волокон древесины. Заводской упор имеет один недостаток, который существенно снижает область применения. Распил не может быть выполнен больше ширины, установленной фирмой производителем. Данный параметр индивидуален. Распил досок большей ширины требует жёсткого закрепления упора.

Сколько видов шин у циркулярки

Направляющая для циркулярной пилы не только служит элементом безопасности, она позволяет увеличить производительность труда. Разработаны разные по конструкции устройства, они бывают:

• двусторонними;
• односторонними;
• симметричные;
• асимметричные.

Универсальным приспособлением обрабатывают заготовку нестандартную по форме. С такой направляющей можно работать дисковой и ручной пилой.

Шины для циркулярки

Специализированные шины используют при выполнении профессиональных заданий.

Когда режут поперечины под углом, устанавливают текстолитовое или фанерное ограничение из брусков. Перед установкой опор проводят проверку:

• надежности зажимов;
• поверхностей шин на деформацию;
• на соответствие материалов заготовки с направляющей.

Упорные рейки делают металлические или деревянные

Важно, чтобы они были устойчивы под механическим воздействием. Не изменяли своих форм и размеров

На производство идут изделия из:

• профиля;
• рельс;
• уголков;
• брусков.

Конструкцию крепят на основание:

• саморезами;
• шурупами;
• болтами.

Линейка

Существует еще один упорный инструмент – линейка.

Сделать её довольно просто из фанерной полоски. По ширине фрагмент берут больше на 20 см. от рабочей площади. А основание фиксируют крепежным метизом. Перед работой нужно проверить пробными надрезами:

• поведение инструмента;
• вибрацию;
• уровень физических усилий для выполнения операции.

Надежное безопасное выполнение действий зависит от креплений:

• струбцин;
• зажимов;
• подвижной каретки;
• фиксаторов.

Этими элементами фиксируется в необходимом положении обрабатываемая деталь. Установленный ограничитель не дает отклоняться острой режущей части от перпендикулярного расположения волокон древесины.

Заключение

Стоит не забывать  том, что точность распиливания будет зависеть не только от качества изготовленной направляющей, а еще и состояние прибора

Важно следить за тем, чтобы опора пилы всегда была хорошо закреплена и не была подвижной относительно корпуса. Более того, не стоит забывать вовремя проводить замену или заточку диска пилы

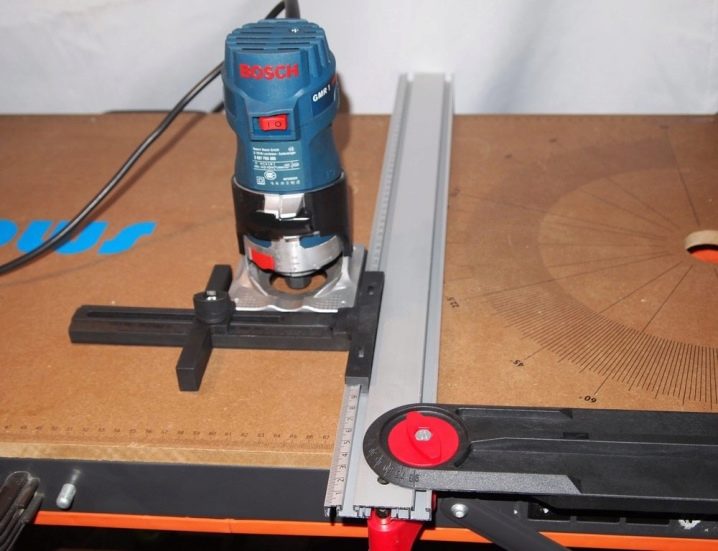

Затупленные зубцы диска во время проведения работ будут оставлять большое число сколов на кромке реза. Применение шины с ручной циркуляркой поможет в существенной мере расширить область применения. А возможность использования такого инструмента не только с пилой, но и с ручной фрезой или лобзиком еще больше увеличит ценность.
