Направляющая шина для циркулярной пилы своими руками

Какие бывают?

Универсальная шина (рейка) для циркулярной пилы может быть сделана из металла или дерева, но самое главное – она не должна деформироваться.

Используются чаще всего шины следующих конфигураций:

• профиль «П»;
• рельс;
• уголок;
• прямые бруски.

Направляющие элементы крепятся к основанию с помощью саморезов, болтов с гайками, шурупов.

Основное предназначение шин:

• обеспечение точности в работе и качество распила;
• обеспечение безопасной работы;
• создание различных конфигураций распила.

Упорная линейка может применяться для работы таких агрегатов:

• электрический лобзик;
• механическая пила для дерева;
• циркулярная пила.

Чтобы сделать линейку для безопасного упора, следует подыскать полоску фанеры. Ее ширина должна быть больше параметров площадки на 22 см. Из этого фрагмента изготавливается сама линейка, остатки материала применяются для создания упора в районе основания, которые крепятся с помощью саморезов.

Прежде чем начинать работать, желательно протестировать конструкцию, сделав несколько пробных надрезов на незначимых деревянных фрагментах.

Результат теста дает возможность понять:

• как ведет себя инструмент;
• уровень вибрации;
• размеры реза;
• какие необходимо прикладывать физические усилия во время работы.

Крепления и упор для торцовочной плиты играют в работе важную роль. Креплениями являются:

• струбцины;
• зажимы;
• подвижная каретка;
• фиксаторы.

Все они дают возможность надежно закрепить заготовку в нужном положении. А также надежный фиксирующий упор позволяет обрабатывать материал перпендикулярно древесным волокнам.

Упор, сделанный в заводских условиях, часто не соответствует запросам, он значительно снижает широту применения, производитель обычно задает жесткие рамки по длине. Для обработки больших досок требуется упор других технических характеристик, поэтому мастера делают подобные приспособления самостоятельно.

При работе следует принимать во внимание такие детали:

• размеры заготовок;
• технические особенности инструмента;
• частоту применения инструмента.

А также при работе рекомендуется контролировать:

• длину реза;
• производительность агрегата;
• какой ширины получается паз;
• специфику применения пилы;
• оптимальное направление распила;
• допустимую плотность изделия;
• последовательность применения системы обеспечения безопасности.

Назначение направляющей шины

Хоть какой, кто работал дисковой пилой, знает как трудно сделать это ровно. При всех стараниях направлять инструмент верно по разметке, он все равно норовит съехать в сторону. В итоге порча материала и растрата времени.

Некие мастера адаптируются так: укрепляют парой струбцин планку по линейке. Но с ручной циркуляркой этот способ неудобен — струбцины задевают за инструмент. Существует еще несколько резонов за внедрение направляющей шины:

• используя правило, нужно всегда подправлять его положение. Заточка дисковых пил по дереву своими руками: станки для заточки дисковых пил. Стол для циркулярной пилы. Своими руками делаем стол. Устанавливается оно с маленьким отступом от полосы распила, только тогда диск точно пройдет по полосы. Алмазный круг взять для заточки дисковых пил с круг для заточки фрез. Этот способ сойдет при единичных работах. Если же нужно сделать огромное количество четких распилов — процесс муторный;
• фирменная направляющая для циркулярной пилы сконструирована так, что ее край верно совпадает с линией распила. Мастеру необходимо только скооперировать эти две полосы и работать;
• высококачественные шины дополнительно проклеены мягенькой лентой, предупреждающей скол материала, к примеру, МДФ либо ламината;
• сразу пилить и смотреть за расположением правила неловко. Чуток передавил либо недожал — и материал испорчен. Алмазный круг для шлифовальный круг для заточки пил круг для заточки дисковых пил. Работая с шиной нужно только двигать пилу вперед.

В продаже есть огромное количество видов направляющих шин: универсальных либо специализированных под определенную модель либо производителя. Ремонт дисковых пил bosch ( бош), skil (скил) что ремонт пилы своими руками простая задача. Направляющая для дисковых пил в украине. Стоимость универсальных приспособлений, обычно, выше, чем специализированных. Потому многие домашние мастера изготавливают шины своими руками.

Как сделать своими руками?

Фирменные шины от производителей сделаны таким образом, что их границы совпадают с линией, по которой происходит распил. Фирменные изделия проклеиваются специальной лентой, она предотвращает повреждение мягкого материала. Все эти мелочи удобны и необходимы. Такая шина обеспечивает производительность, точность и комфорт в работе.

Есть и свои недостатки в таких изделиях: не всегда брендовая шина может соответствовать производственным задачам.

Если инструментом приходится пользоваться от случая к случаю, то покупка дорогостоящей шины необязательна. Оптимальный вариант: сделать шину своими руками. По качеству и функционалу такие направляющие часто не уступает лучшим мировым аналогам.

Чтобы сделать самодельную шину, требуется взять за основу какой-то прочный материал, им может оказаться:

• уголок;
• труба торцовочная;
• металлическая направляющая;
• ламинат.

Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.

Чертежи направляющих можно найти в интернете. Любой понравившийся образец несложно довести до ума, подогнав его под особенности данного оборудования

При этом важно соблюсти все размеры. В ручной дисковой пиле часто делают удобные ручки, что повышает качество работы и намного облегчает труд

Материалы, которые потребуются для изготовления универсальной шины:

• фанера или ДСП;
• эпоксидный клей;
• саморезы.

Из инструментов нужны будут:

• фиксаторы;
• турбинка;
• линейка-транспортир;
• наждачка мелкая;
• маркер.

Для маленькой циркулярной пилы

Она изготавливается в виде рельсового стусла. Необходимы следующие элементы:

• правило строительное (2 метра);
• фиксаторы;
• пропиленовые фрагменты;
• уголок или профиль из алюминия;
• бруски из дерева 12 мм;
• плиты ДСП;
• ламинат.

Для большой

Понадобятся элементы:

• уголки из металла одинаковых параметров;
• крепкое деревянное основание (лист ДСП, доска толщиной до 3 см);
• болты и гайки.

Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.

Из строительного правила и фиксаторов

Чтобы сделать подобный узел, потребуются следующие элементы:

• строительное правило (1,5–2 метра), которое используется для оштукатуривания стен;
• фиксаторы (их количество зависит от точек крепления);
• направляющие, которые сделаны из правила, фиксаторов и элементов полипропилена.

Алгоритм создания такой:

• с правила снимаются ручки (если они присутствуют);
• из плотного ПВХ материла режутся переходники, они должны быть чуть больше, чем глубина паза самого правила;
• сделанная конструкция крепится к деревянному бруску.

Из алюминия

Чтобы сделать шину из алюминиевого профиля, необходимы будут такие элементы:

• профиль «П»;
• фурнитура крепежная;
• листовая фанера (можно взять отходы).

А также необходим будет инструмент:

• дрель;
• ключи гаечные;
• линейка или рулетка.

Из дерева

Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.

Из профилей разных размеров

В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии. Край в основании должен быть безупречно ровным, он обеспечивает качество реза. Профили образуют рельсы, это позволяет заметно снизить прилагаемые усилия, которые необходимы для управления агрегатом. Меньший профиль не должен иметь зазоров с большим профилем, но при этом должно присутствовать свободное движение.

Из ламината

Материал этот дешев, купить его несложно, он достаточно технологичен. Ламинат разрезается на два одинаковых фрагмента в виде полос. Одна из них будет главным, второй – вспомогательным. Все кромки шлифуются, делаются закругления. С помощью саморезов материал прикрепляется к основе.

Для обеспечения комфортной работы рекомендуется выдвинуть шину на максимальное расстояние. С помощью болгарки удаляется лишний материал на направляющих.

Как сделать самодельную направляющую шину для циркулярной пилы, узнаете из видео ниже.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

1. Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
2. Фрезеруем по одной кромке.
3. Саморезами прикрепляем к основе, сделанной тоже из ламината.
4. Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
5. К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
6. При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Как выбрать?

При выборе необходимого инструмента следует учитывать особенности рабочего инструмента, а также материал, с которым приходится иметь дело. Самые популярные направляющие – это шины, сделанные в Германии («Бош») и Японии («Макита»). Устройства от этих производителей обеспечивают абсолютную точность линии реза.

Стоят шины недешево, но со временем они окупаются, если их использовать в производстве.

Прежде чем покупать инструмент, следует убедиться в том, что в нем нет дефектов (отсутствует кривизна). Повреждения нередко возникают во время транспортировки.

Из отечественных производителей хороший инструмент делает «Интерскол». Размеры шин:

• 810х212 мм;
• 1410х212 мм.

Материал изготовления – алюминий со специальным напылением, присутствует защитная пленка, которая предохраняет от повреждений. Планка сочетается по формату с моделями ДП-235 и ДП-210/1900ЭМ.

Шина под названием «Седло» идеально подходит отрезания самых разных брусьев. Состоит из таких элементов:

• спинка;
• две боковины (до 6 мм толщиной);

Боковины делаются таких размеров, чтобы была опора для диска.

«Макита» делает направляющие для устройств SP6000 и СА5000. К ним можно присоединять переходники, которые подходят для ручного инструмента.

Bosch производит 4 типа шин:

• 810х143 мм;
• 1105х143 мм;
• 1610х143 мм;
• 2110х143 мм.

Есть также переходник, который позволяет компилировать направляющие без каких-либо зазоров. Производители DeWalt, Elitech, Hitachi нередко изготавливают шины исключительно для своего оборудования.

Краткий обзор популярных моделей шин

Большинство изготовителей пил выпускают для них все необходимые комплектующие, включая направляющие рельсы и разнообразные упоры. Среди таких торговых брендов пользуются популярностью Интерскол, Bosch, Hitachi, DeWalt и ряд других. Некоторые фирмы специализируются исключительно на оснастке. В представленном ниже обзоре приведем основные характеристики и особенности шин ряда известных производителей.

Bosch и Skil

Направляющая шина для циркулярной пилы SKIL обеспечивает высокоточный рез под углом 45° или 90°. Наибольшее отклонение на метр составляет 1 мм. Такие шины позволяют обрабатывать заготовки размером до 1360 мм, поскольку их максимальная длина в собранном виде – 1440 мм.

Прочная рейка имеет модульную конструкцию, что дает возможность без труда переносить ее с собой в разобранном виде. Длина одного элемента – всего 360 мм. Уникальная система фиксации Clic позволяет надежно и быстро соединять компоненты, предотвращая их перекос.

Купить шины для различных моделей пил SKIL можно сразу в комплекте со всеми необходимыми переходниками для опорных плит инструмента и струбцинами. Для дисковых пил производства Bosch можно приобрести рейки длиной 800, 1100, 1600 2100 мм, имеющие одинаковую ширину – 142 мм. Они достаточно громоздкие и не так удобны при транспортировке, как SKIL, но прекрасно подходят для распиловки большого количества длинномерных заготовок.

Каждая шина имеет противоскользящие резинки, способствующие надежной фиксации на поверхности заготовки, а также оснащена защитой от сколов при распиловке.

Несмотря на и без того большие размеры, направляющие Bosch можно также соединять между собой посредством специальных переходников. Это очень удобно, поскольку исключается необходимость в откручивании струбцин и перемещении рельсы в процессе работы.

Интерскол

Удобные направляющие рейки предлагает для ручных пил собственного производства и компания Интерскол. Они предназначены для моделей дисковых пил ДП-210/1900ЭМ и ДП-235. В продаже имеются планки, выполненные из анодированного алюминия, шириной 210 мм и длиной 800 или 1400 мм. Шины Интерскол не царапаются в процессе эксплуатации, а также оснащены противоскользящими прокладками. Производителем предусмотрена специальная лента, которая наклеивается на поверхность направляющей и служит для предотвращения откалывания заготовки во время резания.

Makita

Рельсы для пил Макита также подходят не ко всем моделям, а могут работать лишь в паре с CA5000 и SP6000. При необходимости их можно использовать и с циркулярками HS6601 или 5903R, однако понадобится докупить специальные адаптеры для данных направляющих. Все шины Makita имеют длину 1400 мм и выполнены из алюминия. Крепление осуществляется с применением струбцин, которые можно приобрести отдельно в случае необходимости.

DeWalt

Для пил бренда Девольт серии DWS 5022 также предлагается специальная рельса, имеющая длину 1500 мм. Способ ее фиксации на рабочем столе стандартный. Ровное основание рельсы с наклеенными внизу лентами, предотвращающими скольжение, обеспечивает ее надежное крепление и высокоточную распиловку заготовок.

Большинство направляющих имеют схожую конструкцию и выполнены качественно. При отсутствии подходящей оснастки для той или иной модели можно приобрести не менее надежную универсальную.

Изготовление в домашних условиях

Главное — точно выдержать геометрию. Основой может быть:

• швеллер;
• труба с прямоугольным сечением;
• уголок;
• ламинат.

Серьезным недостатком деревянных и прессованных шин является чувствительность к влаге.

Вариант 1. Шина из ламината.

• По линейке отрезаем два куска материала одинаковой длины.
• По одной кромке фрезеруем.
• Прикрепляем к основе (также из ламината) саморезами.
• Ширину паза выверяем с помощью бумажного листа формата А4 с толщиной около 0,11 мм: бумага вставляется в устройство и прикручивается.
• К подошве дисковой пилы шина фиксируется креплением для бокового упора. В корпусе можно просверлить отверстие, если гарантийный срок истек.
• Шина максимально выдвигается перед ручной дисковой пилой. Нос подошвы на несколько сантиметров должен заступать на направляющую. Диском для распиливания ламината отпиливаем края направляющих, чтобы те совмещались с разметкой.

При этом поглотится глубина пропила (примерно 1,5 см), но подобное устройство удобное и простое в изготовлении.

Вариант 2. Основой служит строительное правило. Подойдет модель с ручками, передвигающимися по желобку.

• Рукоятки снимаются, а вместо них подбираются мягко фиксирующиеся струбцины с пружинными ручками. Подойдут модели со съемным верхом. Сняв верхнюю часть, струбцину при помощи переходника фиксируют на правиле.
• Переходники делаются из полипропилена на фрезерном станке. В результате должны получиться детали, которые в разрезе напоминают букву «Т». Их плотно вставляют в паз для ручек.
• В «ножке» переходников проделываются отверстия и на винты прикручиваются струбцинами.
• Шина укладывается на лист вниз пазом и снизу хорошенько прижимается струбцинами. Сверху нет деталей, тормозящих работу дисковой пилы. Ограничения в работе — лишь длина правила.

Вариант 3. Для получения точного реза надо, чтобы край основания инструмента, прилегающий к направляющей, был идеально ровным. Профессиональные инструменты с литыми подошвами отличаются этим, а вот недорогие штампованные основания лишены данного свойства. Поэтому предлагаем вариант рельсы. Инструмент перемещается по ней, не упираясь в направляющую рейку. Вместе с этим значительно снижается усилие, требуемое для толкания пилы. Рельса может быть изготовлена из алюминиевого П-образного профиля. Нужны два отрезка с разным сечением. Меньший профиль вставляется в больший профиль без зазора, однако должно быть обеспечено свободное перемещение.

https://youtube.com/watch?v=uD-EzQFupAg

Теперь направляющая рельса может изготавливаться собственноручно:

• К фанере № 3 винтами прикрепляется направляющая большего диаметра. Головки винтов и саморезов стачиваются, чтобы те можно было спрятать заподлицо.
• С двух сторон направляющей плотно приставляем полосы фанеры № 10 и тоже крепим на саморезы. Фанеру можно заменить ДСП.

Отпиливаются лишние по ширине куски, и рельса готова.

Подготавливаем ручную пилу:

• Маленький профиль вставляется в рельсу, снимается высота «ножек», чтобы профиль укладывался заподлицо.
• Обрезанный профиль параллельно диску пилы крепится к подошве. С этой целью используются пара винтов-барашков М 4. Если платформа дисковой пилы ровная и качественная, ее края можно придерживаться.
• На направляющей ручную пилу размещают, вставив в направляющую рельсу профиль. Включаем инструмент и отпиливаем полоску лишнюю по ширине.

Для идеального реза на разметку накладывается кромка шины и направляющая прикрепляется струбцинами. С шиной-рельсой пила двигается плавно и не болтается, режет точно и легко подается.

Критерии выбора

Существующий выбор дисковых пил позволяет реализовать различные подходы для получения требуемого качества среза. Необходимо учитывать, что специализированные пилы для работы исключительно с оргстеклом встречаются крайне редко.

Некоторые разновидности циркулярных пил с направляющей шиной

Почти все устройства являются многофункциональными и подходят для резки других материалов после установки диска подходящей конфигурации.

Циркулярная пила 2000 Вт

Многофункциональным и производительным приобретением для дома и мелкосерийного производства являются дисковые пилы мощностью 2 кВт. Они пригодны для резки широкого ряда материалов, в том числе оргстекла. Пилы такой мощности применяется в виде стационарного станка, поскольку увеличенные габариты снижают возможности удаленной работы.

Циркулярная пила 2000 Вт применяется только при питании от сетевого кабеля. Переносные экземпляры на аккумуляторах имеют меньшее потребление электроэнергии и более скромную производительность. Мощности пилы с избытком хватает для разреза толстых труб или листов оргстекла толщиной более 20 мм.

Пилы дисковые

При сравнении моделей дисковых пил следует обращать внимание на такие параметры:

• мощность, которая естественным способом регулирует производительность, обеспечивает более продолжительную работу и позволяет использовать диски большего диаметра;
• безопасность – современные версии циркулярных пил требуют одновременного прижатия двух рабочих рычагов (кнопок). При отпускании одного из них срабатывает автоматическое отключение устройства, снижая риск травмирования рабочего;
• электронные управляющие и контролирующие механизмы. Модели со встроенным компьютером будут полезны в промышленном использовании, тогда как в быту окажутся не намного эффективнее, чем простые циркулярные устройства;
• возможность изменения углов резки. Способность делать распилы под разными углами значительно повышает ассортимент доступных изделий (аквариумы, подставки на кухню, прозрачные полочки, технические изделия и др.).

Пила с разведенными зубьями

От формы и размеров зубьев зависит качество полученного материала и производительность работы. Классические полотна имеют прямые зубцы, направленные параллельно диску пилы. Такая компоновка позволяет избежать их повреждения и ускоренной изнашиваемости.

Гораздо реже в дисковых пилах применяются полотна с разведенными зубьями. Их основное назначение – повышение производительности работы.

Качество полученного среза оказывается невысоким, поэтому диски с разведенными зубьями обычно используют при производстве органических стекол для межкомнатных проемов, дачи, теплицы и пр. Не очень аккуратные края стекла прикрываются по месту установки штапиками.

Направляющая шина для циркулярной пилы своими руками

Все, кто когда либо пилил циркулярной пилой или электролобзиком, знает, как сложно сделать ровный пропил без направляющей. Как не пытайся вести инструмент по линии, но он всё равно отклоняется и в итоге получается неровный пропил.

(Картинка из гугла)

Можно ровно пилить использовав старый проверенный способ, прикрепив струбцинами направляющую рейку, или панель. Но это не всегда удобно, особенно с ручной дисковой пилой. Двигатель пилы будет задевать струбцины.

Картинка взята: http://al-pas.livejournal.com/70050.html

В магазинах электроинструментов продаются направляющие шины. Стоимость их примерно от 2000-10000 руб. Есть универсальные и есть такие, которые подходят к определенным инструментам или линейке инструментов определенного производителя. (как та направляющая шина, что на первой картинке)

Так как следующая моя самоделка требовала ровного пиления (и видимо это потребуется в дальнейшем часто), а тратить больших денег не хотелось, мне пришла в голову идея сделать удобную направляющую своими руками.

Походив по москворецкому рынку, поискав что-нибудь подходящее среди алюминиевых профилей, оказалось, что ничего такого подходящего нет:Либо уголки, либо швейллера, либо трубы, либо шины, но ничего из этого не подходило без существенной и затратной доработки.

Совершенно неожиданно наткнулся на то, что нужно совсем в другом месте. В палатке, где продавали всё для ремонта квартиры нашлось вот такое прав&#769ило.

Правило JYC-2000D-2 (инструмент, применяемый для выравнивания стен). Всего за 400р

Ручки перемещаются вдоль прав&#769ила по желобку и могут быть закреплены в любом месте. Если их снять, то на их место можно приладить струбцины.

В Леруа Мерлен купил вот такие удобные струбцины. Всего за 98 руб.

В отличии от классической струбцины, эти очень легко зажимают заготовку, быстро раздвигаются под необходимый размер. И еще большим плюсом этой струбцины для моей задачи было то, что у нее снимается верхняя часть. Сняв ее можно прикрепить через переходник к прав&#769илу.

Только готовых переходников разумеется нет. И я его изготовил из кусочека полипропилена.

Хоть это конструкция не очень пригодна, в качестве фрезерного станка, но пока свой фрезерный станок я еще не доделал, пришлось фрезеровать на том, что было, прикрепив саморезами координатный стол на сделанную ранее сверлильную стойку.

Шаг за шагом стачивал деталь до нужных размеров и форм. К сожалению на тот момент была фреза короче, чем требовалась. Пришлось точить в несколько этапов.

(На фоте те самые новые станочные тисочки, которые купил недавно случайно заехав на блошиный рынок в Новоподрезково)

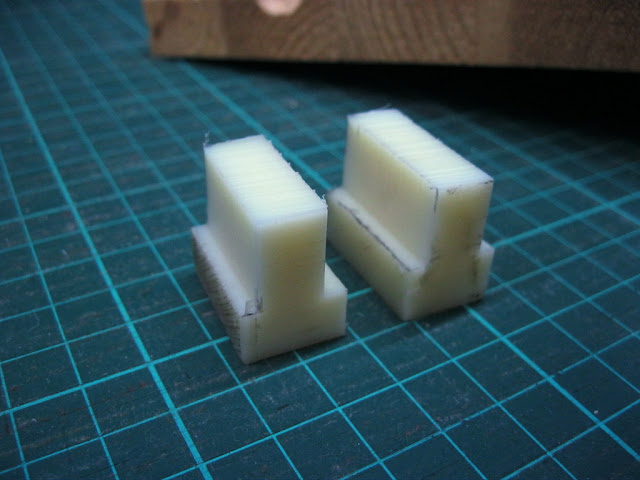

В результате фрезерования получились такие переходники:

Идеально подходит

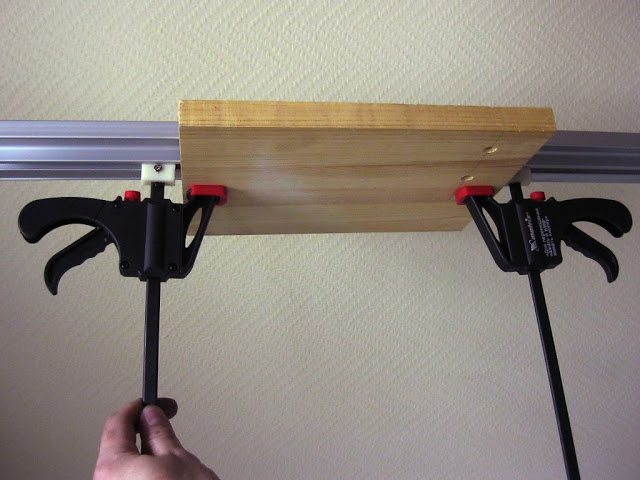

Просверлив в переходнике необходимые отверстия, прикрепил к струбцинам.

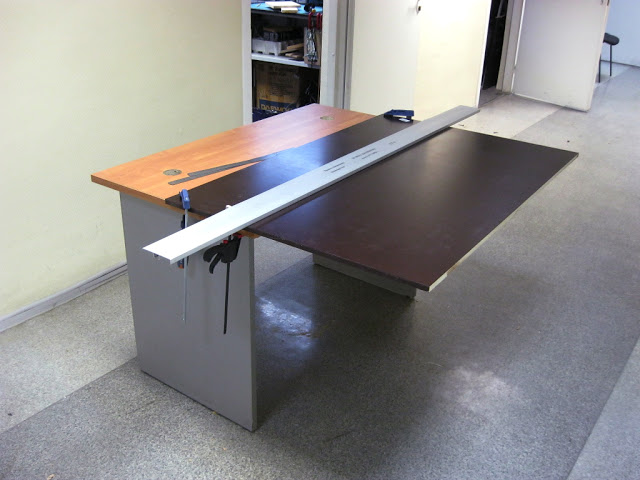

Готовый результат:

Вот таким образом направляющая будет держаться за заготовку. И нет никаких лишних деталей сверху, мешающих ходу пилы.

Теперь направляющую можно удобно зафиксировать на панели и ровно пилить.

(Разумеется мне не терпелось её сразу испытать)

Пропил получается идеально ровным.

Вся конструкция:– Правило – 400р– Струбцины – 2х98р– Кусочек полипропилена – 50рИтого: Направляющая обошлась 646р + один вечер работы.

При минимальных затратах инструмент получился практичный и удобный. Его можно использовать не только с циркулярной пилой, но и с электролобзиком и ручным фрезером.

Другие интересные посты о моих самодельных инструментах:

Назначение

Человек, имевший дело с дисковой пилой, знает, как сложно обеспечить ровный рез. Хоть и стараешься направить инструмент по разметке, он так и норовит вильнуть. Если это происходит, оказывается, что время потрачено впустую, а материал испорчен.

Некоторые выходят из положения путем крепления парой струбцин планки по линейке. Но с ручной циркулярной пилой данный метод неудобен, потому что струбцины задевают инструмент.

Другие доводы в пользу направляющей:

• С использованием правила все время требуется подправлять его. Инструмент устанавливается с маленьким отступом от линии распила, и тогда диск идет точно по линии. Этот метод подходит в случае единичных работ. При необходимости совершения множества точных распилов занимает много времени.
• Фирменная шина сконструирована таким образом, что край ее четко совпадает с линией распила. Остается лишь совместить две полосы и приступить к работе.
• Качественные шины проклеены дополнительно мягкой лентой, которая предупреждает скол материала, МДФ или ламината, например.
• Неудобно одновременно пилить и следить за положением правила. Передавливание или недостаточное нажатие испортит материал. Циркулярная пила с направляющей шиной требует лишь продвижения пилы вперед.

Инструкция для производства

Разные материалы для производства направляющих требует такого же отношения. Когда на создание идет ламинат:

• отрезают 2 части по размерным отметкам;
• фрезеруют кромку;
• фиксируют на основу саморезом;
• листом бумаги отмеряют паз по ширине, прикручивают к устройству;
• на подошву пилы крепят шину, она будет служить боковым упором;
• направляющую выдвигают по максимуму, чтобы подошва на нее заступала;
• от ламината отпиливают по разметке края.

Циркулярку можно оборудовать выносной кареткой

Направляющая своими руками

Такое приспособление создать не сложно, но оно поглощает глубину пропила.

 Из малярного правила тоже делают ограничители. Для этого подойдет конструкция с желобками и ручками:

• со строительной модели снимают рукоятки для установки на эти места пружинных струбцинов, после их снятия зажим фиксируют на правиле;
• для переходников используют пропилен, вырезают детали по специальной форме, чтобы вставить в пазы ручек;
• по основанию переходника вырезают полые выемки для прикручивания винтов;
• укладывают упор на поверхность, крепко фиксируют крепежным элементом.

Фиксацию проводят к листу пазами, расположенными снизу, чтобы не создавать препятствий для скольжения пилы, ограничить работу смогут только размеры правила.

Производство рельсового стусло позволит разрезать:

• доски;
• бруски;
• мелкие заготовки.

Нужно подготовить:

• металлический уголок;
• дощатое или фанерное основание;
• метизы.

Делают разметку по длине шины с местами фиксаций. Для размеров нужно предусмотреть условия:

• свободное перемещение доски под шиной;
• не высокое расположение дисков пилы.

Крепят конструкцию болтами с параллельным расположением углов, чтобы подошва циркулярки свободно скользила. Этого достигают наклейкой фторопластовых полос, которые снижают трение и уменьшают силу, действующую на пилу.

Создают устройство из готового алюминиевого профиля

Металл служит намного дольше в отличие от деревянных изделий. Кроме этого он устойчиво держится без перекосов. Для монтажа потребуется:

• профильный фрагмент;
• крепежные элементы;
• фанерный лист.

В качестве дополнительных инструментов понадобится подготовка:

• электродрели, сверла для металла;
• гаечного ключа;
• измерительных предметов.

В процессе производства:

• берут 2 профиля;
• к фанере крепят с обеих сторон алюминий для жесткости используют ДСП;
• лишнее отрезают.

При совмещении всех проведенных работ проводят настройку:

• в рельсе устанавливают профиль меньший по сечению, высота которого не должна поглощать основной профиль;
• фиксируют конструкцию барашковыми винтами на подошву циркулярки параллельно к кругу диска;
• пила должна находится сверху направляющей;
• края шины направляют на линию разметки, закрепляют.

Подобные ограничители обеспечивают плавность скольжения режущего устройства, создают легкость в управлении пилой.

Самое простое приспособление можно изготовить из фанеры

Для правильного производства нужно сделать разметку и строго следовать размерам без отклонений. Для этого:

• измеряют промежуток между внутренним краем пилы и направляющим пазом в продольном резе, он находится на опорном основании механизма;
• обрезают фанерную полосу по ширине меньшей измеренного расстояния с расположением волокон на материале в продольном направлении;
• саморезами крепят полученный отрезок к основанию с совмещением торцов для образования рабочего края направляющей;
• берут штангенциркуль для определения ширины в продольном срезе, сюда должна поместиться оставшаяся полоса, параллельная первой пластине с обеспечением зазора между 2 листами.

На готовые шины приклеивают мягкую ткань, предохраняющую от повреждений рабочий материал.

Виды шин

Они делятся на две большие категории:

• двухсторонние и односторонние;
• симметричные, не симметричные шины.

Основными признаками классификации считаются:

• конструктивные особенности пилы;
• геометрические размеры;
• применяемому материалу;
• наличием сменных и сложных шин.

Разнообразие направляющих

По первому признаку различают шины для электрического и бензинового инструмента. Размеры указывают на возможности обработки деревянных изделий (в зависимости от длины и сечения бруска). В качестве материала могут использоваться: дерево, древесные плиты, металлические направляющие. Наличие шин сложной формы позволяет обрабатывать деревянные заготовки сложной геометрической формы.

По характеру применения их разделяют на три основные категории:

• Универсальные шины. Конструкция позволяет применять их практически для большинства видов циркулярных пил.
• Специализированная направляющая шина. Это направляющие шины, которые разработаны для применения с аппаратом циркуляционная пила.
• Самодельные. Этот вид имеет большое многообразие и определяется фантазией и мастерством разработчика.

Универсальная направляющая шина
