Схема монтажа кровли из ондулина своими руками

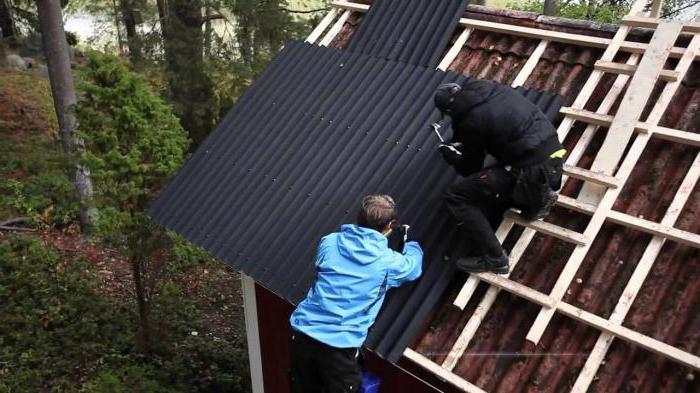

Укладка новой кровли поверх старого шифера

Старое покрытие оставляют, если есть сложности его демонтажа и можно повредить стропильную систему. В таких случаях каркас устраивают непосредственно на прежнюю крышу. Прежде чем начинать работы, укрепляют слабые и просевшие стропильные ноги, меняют пораженные грибком деревянные элементы. Очищают от грязи и мусора, удаляют деформированные куски шифера.

Затем монтируют новую обрешетку из древесины хвойных пород, обработанной антисептиком. Шаг контробрешетки не должен быть более 60 см. Берут ершеные гвозди или шурупы по дереву. Для контробрешетки по шиферу используют брусья сечением 75х50 мм. После выполняют установку нового покрытия по обычной технологии. Гидроизоляцию в этом случае разрешено не делать.

Типичные ошибки при крепеже

Одно из существенных нарушений – применение меньшего количества гвоздей, чем положено по инструкции от производителя материала. Это приводит к снижению срока службы. В регионах с сильными ветрами неправильно закрепленные листы просто сорвет с крыши.

Гвозди следует вбивать перпендикулярно плоскости, точно в гребень волны и слегка утопив шляпку. Но не стоит слишком сильно заглублять шляпки, так как при этом можно повредить ондулин.

Еще одна ошибка – применение комплектующих, не соответствующих рекомендациям компании-изготовителя. Фирменный крепеж сконструирован так, чтобы полностью закрывать отверстия при его вбивании. Дешевые гвозди не могут обеспечить герметичность, и покрытие может протекать во время дождей и таяния снега.

Прежде чем зафиксировать материал на каркасе, убедитесь, что он лежит ровно. Демонтировать прибитый лист, не повредив его, невозможно. Поэтому тщательно выполняйте разметку в строгом соответствии с инструкцией.

Еврошифер обладает свойством немного растягиваться. Но крепить ондулин в растянутом состоянии нельзя, так как со временем он деформируется и разрушается. Недобросовестные мастера часто прибегают к этому, чтобы быстрее завершить работу. Если вы привлекаете рабочих, то лучше контролировать процесс самому, чтобы потом не пришлось переделывать своими руками.

Как подготовиться к монтажу?

1. Само покрытие, а также крепежные и доборные элементы должны быть от одного изготовителя. Кровельные гвозди имеют резьбу, которая помогает им надежно зафиксироваться на деревянной обрешетке.

2. На верхней части крепежа имеются резиновые прокладки, обеспечивающие защиту от попадания влаги. Если вы покупаете полотна в комплекте, то шляпки соответствуют цвету основного материала.

3. Ондулин легко режется обычным столярным ножом, но удобнее и быстрее пользоваться электрическим лобзиком.

4. Покупайте только в проверенных специализированных магазинах. Продукция, имеющая торговый бренд Onduline изготавливается в соответствии с единым стандартом качества, независимо от того, в какой стране она произведена.

5. Обшивка выпускается нескольких цветов. Самые популярные – коричневый, бордовый, черный, зеленый. Учитывайте отделку стен дома, общий архитектурный дизайн усадьбы.

6. Покрытие может быть не только однотонным, но и разноцветным. Для хозяйственных построек подойдет плоский ондулин, для основного дома – волнистый. Все зависит от вашего вкуса.

7. На строительном рынке предлагаются другие материалы, которые продавцы выдают за ондулин. Требуйте сертификаты и другие документы, подтверждающие подлинность торговой марки, иначе трудно гарантировать, что новая кровля вашего дома прослужит долго.

Основные правила укладки ондулина

Если осуществляется монтаж крыши ондулином и вам необходимо наступать на уже уложенные листы кровельного покрытия, то настоятельно рекомендуем ставить ногу только на гребень волны, но никак не между соседними волнами!

Схема крепления ондулина к обрешетке кровли.

Укладка ондулина возможна только при плюсовой температуре

Если кровля крыши ондулином выполняется при отрицательной (до -5°C) температуре, то работы следует вести с большой осторожностью. Устройство крыши из ондулина при более низких температурах запрещено! Установка ондулина при температуре окружающего воздуха выше +30°C также не рекомендуется. Как крепить ондулин? Крепление ондулина к обрешетке выполняется с помощью специальных кровельных гвоздей, являющихся каркасом кровли

Технология укладки ондулина — это 20 гвоздей на один лист. Помните: это гарантийное требование, и если эта технология кровли ондулином не соблюдается, то велика вероятность разрушения покрытия при сильном ветре: ваша кровля просто может «улететь». Проконтролируйте, чтобы и нанятые вами строители знали, как правильно укладывать ондулин

Как крепить ондулин? Крепление ондулина к обрешетке выполняется с помощью специальных кровельных гвоздей, являющихся каркасом кровли. Технология укладки ондулина — это 20 гвоздей на один лист. Помните: это гарантийное требование, и если эта технология кровли ондулином не соблюдается, то велика вероятность разрушения покрытия при сильном ветре: ваша кровля просто может «улететь». Проконтролируйте, чтобы и нанятые вами строители знали, как правильно укладывать ондулин.

Обрешетка под ондулин выполняется из деревянных брусьев сечением 40х60 мм. Шаг обрешетки под ондулин зависит от уклона крыши:

• до 10° — сплошная (доска, фанера, OSB);
• 10-15° — не более 450 мм;
• больше 15° — не более 610 мм.

Технология покрытия ондулином категорически запрещает выполнение нахлеста в одном углу из четырех листов. Такой настил ондулина может повлечь «вздыбливание» краев материала. Технология покрытия крыши ондулином рекомендует начинать второй ряд покрытия с ½ листа, чтобы на угловом стыке образовался нахлест в три листа. Говоря иначе, перед тем как положить ондулин, необходимо разрезать пополам в вертикальном направлении 1-й лист 2-го ряда, а 2-ой лист уложить с минимальным нахлестом (в одну волну) на первый.

Работа с ондулином – простой процесс. Покрытие ондулином – это легкие, гибкие и слегка растягивающиеся листы, чем некоторые строители и стараются воспользоваться. Они стремятся изо всех сил «дотянуть» кромку неровно закрепленного листа. И в самом начале все выглядит вполне красиво, но через небольшое время ваша кровля пойдет волнами.

Данная таблица поможет определиться при выборе кровельного материала.

Так как правильно положить ондулин? Выполняя крепеж ондулина, крайне важно следовать линейности горизонтальных и вертикальных стыков по всей площади кровли. Схема укладки ондулина не допускает растягивание листов, как мехов гармошки. Перед тем как прибивать ондулин, удостоверьтесь, что листы покрытия лежат ровно

Перед тем как прибивать ондулин, удостоверьтесь, что листы покрытия лежат ровно.

Ну и, конечно же, никто не отменял старое утверждение «семь раз отмерь – один раз отрежь». Как сделать крышу из ондулина, как правильно класть ондулин, какие нахлесты и свесы необходимо выполнить, указано в прилагаемой к материалу инструкции. Так, если сделать свес чересчур длинным, он прогнется, сделать коротким – под него будут забиваться осадки и мусор. Неверно выбранный шаг обрешетки, и ремонт кровли из ондулина вам обеспечен, так как покрытие может буквально провалиться. А ремонт ондулина – это довольно сложный процесс. Демонтировать закрепленный лист ондулина (демонтаж поврежденного участка), не нарушив при этом его целостности. практически невозможно.

Перед тем как работать с ондулином, внимательно изучите инструкцию. Ведь от того, как правильно крыть крышу ондулином, будет зависеть не только 15-летняя гарантия. Это еще и ваши затраты, ваше время и ваши силы! Изучаем инструкцию, кроем крышу ондулином и ни о чем не переживаем!

Преимущества и недостатки ондулина

Как и у любого другого материала, у ондулина имеются свои положительные и отрицательные стороны. Именно они и склоняют чашу при выборе каждого человека. Поэтому следует внимательней разобрать обе стороны прежде, чем начать строительство.

Плюсы. Признанным преимуществом ондулина является способность переносить любые перепады температуры

Не важно какой показатель на термометре будь то -50 или +50 градусов, этот материал будет надёжно защищать дом от любых осадков. Данное обстоятельство выгодно отличает его от некоторых других вариантов

Ещё одним безусловным плюсом является способность поглощать звуки. Сильный дождь и даже град останутся незамеченными, если крыша дома покрыта ондулином. Целлюлозная основа вместе с битумной пропиткой прекрасно останавливают шумы.

Малый вес также огромный плюс данного материала. Это не просто ускоряет процесс работы, но и даёт возможность выполнять её только одному мастеру. Уменьшение общего веса крыши положительно сказывается на состоянии фундамента дома, который будет нести меньшую нагрузку.

Также среди плюсов можно выделить стоимость ондулина. Цена этого кровельного материала на треть ниже чем у других аналогов, использующихся для устройства крыши. А это прямая экономия средств, которые никогда не бывают лишними во время строительства.

Стоит отметить, что данный материал позволяет быстро закрывать всё кровельное пространство даже на самых сложных проектах крыш. Мастера не мучает вопрос, чем резать ондулин, так как для этого достаточно иметь обычную ножовку. С процессом справится любой человек, даже никогда не делавший ничего подобного.

Минусы. При всём разнообразии положительных моментов, ондулин имеет и некоторые отрицательные стороны. Так этот материал относится к категории горючих. Битумная пропитка не может противостоять открытому огню, что накладывает свои особенности при использовании.

Температура приносит ещё одно неудобство. Во время жаркого лета жители дома могут почувствовать не самый приятный запах. Его источает битумная пропитка материала, которая при возрастании температуры начинает давать о себе знать.

Скудная цветовая гамма также не относится к положительным моментам. Особенно если потребитель желает увидеть на своей крыше что-то необычное и неповторимое. Но разнообразие ограничивается тремя оттенками.

Монтаж ондулина своими руками — пошаговая инструкция.

Итак, приступим. Ондулин крепится непосредственно на обрешетку кровли. Поэтому перед его монтажом позаботьтесь о том, что бы обрешетка соответствовала предъявляемым к ней требованиям.

Шаг 1 — обрешетка.

Обрешетка должна быть выполнена деревянным брусом сечением 40х60 мм, при этом ее шаг зависит от угла наклона крыши. При угле наклона кровли до 10° обрешетка должна быть сплошной. В данной ситуации, возможно, использование листов OSB либо фанеры. При угле наклона 10-15° — шаг обрешетки не должен превышать более 450 мм, а при углах свыше 15° — 610 мм.

Небольшой совет.

Приступая непосредственно к монтажу, помните, что укладка ондулина не допускается при отрицательных температурах воздуха, которые ниже -5°С

При этом, работая при отрицательных температурах, от 0°С до -5°С, проявляйте особую осторожность, как при работе с самим материалом, так и на собственную безопасность, ведь элементы кровли могут быть обледенелыми. Также не рекомендуется, однако не запрещается, укладка данного кровельного материла при температуре воздуха выше +30°С

К последнему совету настоятельно рекомендую прислушаться, так как при высоких температурах данный материал за счет битумной составляющей приобретет излишнюю гибкость, что осложнит непосредственно сам монтаж в данных, и без того непростых, температурных условиях.

Шаг 2 — непосредственно монтаж ондулина (еврошифера).

Укладку ондулина необходимо начинать снизу вверх, слева направо. При этом Второй ряд должен начинаться не с целого листа, а из его половины. У вас должен получиться шахматный порядок, который обеспечит более надежное крепление всей конструкции в целом, а также позволит избежать протекания кровли.

Величина бокового и верхнего нахлестов листов тоже зависит от угла наклона самой кровли. При углах до 10° нахлест на концах листа должен составлять 300 мм., по бокам – две волны. При углах от 10°-15° эти параметры должны составлять 200 мм на концах листа и одна волна с боков, а при угле кровли свыше 15° — 170 мм и одна волна с боку.

Крепление ондулина.

Крепление непосредственно каждого листа осуществляется специальными кровельными гвоздями, которые можно приобрести там же, где и ондулин, со специальной шляпкой в выбранный цвет.

На один лист материала необходимо 20 гвоздей, которыми лист крепится в три ряда. Нижний ряд прибивается в каждую из 10 восходящих волн, а два последующих ряда прибиваются в шахматном порядке. Начинать необходимо с нижнего левого гвоздя, далее прибиваем нижний крайний правый, а после — крайний левый гвоздь верхнего ряда. Далее, слева направо пробивается полностью нижний ряд, а после в шахматном порядке, также слева направо, средний и верхний ряды. Отхождение от данного правила чревато разрушением кровли при сильных ветрах. Контроль линейности ряда гвоздей можно производить по натянутой между первым и последним гвоздем нитке.

Обустройства конька и фартука.

Производителем помимо непосредственно самих кровельных листов предусмотрены материалы из того же материала для обустройства конька кровли, ендов и фартука.

О приобретении необходимого количества таких элементов у вашего поставщика, позаботьтесь заблаговременно

Помимо этого, обратите внимание на специальную самоклеящуюся изолирующую ленту Ондуфлеш. С ее помощью можно изолировать стыки кровли с выходящими элементами вентиляции, мансардными окнами, а так же в иных местах, где необходима дополнительная изоляция от протекания

Особенно обратите на это внимание, если для укладки кровельного материала вы используете наемных работников.

Кстати, добавлю пару слов про наемный труд. Заранее позаботьтесь о том, чтобы приглашенная вами бригада строителей была проинструктирована о порядке монтажа кровли из ондулина. Ондулин очень просто можно повредить при нарушении элементарных требований по его монтажу. Так что не позволяете строителям без надобности ходить по уже уложенным листам, а даже если это необходимо, то ступать можно лишь на гребни волны, но никак не между ними.

Также имейте в виду, что инструкция укладки листов данного кровельного материала не позволяет производить его растяжку, которой он, кстати, неплохо поддается, подобно гармошке. Поэтому с самого начала соблюдаете линейность монтажа, чтобы не было впоследствии желания подтянуть кромку  криво закрепленного листа. Как говорится: «Семь раз отмерь….» ну, а что дальше, вы в курсе.

В заключении же хотелось бы еще раз призвать вас следовать инструкции производителя по монтажу ондулина, и тогда ваша кровля будет радовать вас и ваших близких на протяжении долгих лет.

Физико-механические свойства

Главные характеристики материала ондулин представлены в таблице.

Многие сравнивают ондулин с шифером. Однако, главное отличие ондулиновой кровли от шифера заключается в том, что в этом материале не содержится асбест. Да и работать с ондулином намного проще, ведь он не крошится и не ломается даже когда в него вбивают гвозди. Кроме того, это довольно экономичный материал, обладающий доступной стоимостью. Однако, ответить на вопрос, сколько стоит покрыть крышу ондулином однозначно не получиться. Ведь требуется знать размеры кровли, а также какая технология была выбрана в качестве основной. Но рассчитать приблизительную стоимость совсем не сложно, достаточно знать стоимость одного листа и параметры кровли. Специалисты рекомендуют к конечной цифре прибавлять 5-10 %.

1. Устройство обрешетки для ондулина. В инструкции к материалу, чтобы крыть крышу ондулином рекомендуется устраивать сплошную обрешетку. Это позволяет максимально прочно зафиксировать изделия и сохранить их вид на долгие годы, не допуская проседания во время сильных снегопадов. Кроме того, только так можно будет в дальнейшем без проблем передвигаться по крыше. Обрешетку можно выполнять из бруса 60х40 мм, OSB-плит или фанеры. Конкретный шаг будет зависеть от угла наклона кровли:

• при уклоне до 10 градусов – сплошная обрешетка из древесных плит;
• при уклоне 10-15 градусов – обрешетка из брусьев с шагом до 45 см;
• при уклоне более 15 градусов – обрешетка из брусьев с шагом до 60 см.

2. Нарезка ондулина. Чтобы покрыть крышу ондулином необходимо правильно подготовить материал. Так как листы имеют волнистый профиль, то делать разметку первый раз может быть проблематично. Чтобы отрезать ондулин необходимого размера, достаточно использовать карандаш, длинную линейку или другой ондулиновый лист и болгарку. Также размер можно делать при помощи ножовки по древесине, достаточно лишь применять смазку для лезвия, что поможет избежать застреваний пилы.

3. Крепление ондулина. Закреплять листы можно при помощи кровельных гвоздей для ондулина. поставляемых в комплекте. Такие изделия оснащены специальной декоративной шляпкой в тон листов и резиновой подкладкой, которая предотвращает повреждение ондулина. Однако, правильно покрыть крышу ондулином можно и с помощью обычных саморезов. Листы отличаются не большим весом, благодаря чему их можно переносить без привлечения техники. Монтаж начинается с нижнего края обрешетки, для этого лист выравнивается на кровле и пробивается гвоздями по каждой волне. Расход шурупов или специальных гвоздей приблизительно составляет 20 штук на лист. Затем на первый лист внахлест накладывается второй и также закрепляется. Таким образом проходится весь ряд, после чего можно приступать к фиксации второго и последующих рядов с наслоением на предыдущие как минимум на 20 см.

Важно! Один из недостатков материала – это его горючесть. Поэтому, решая вопрос, как накрыть крышу ондулином возле печных труб стоит позаботиться об устройстве дополнительных слоев гидро- и теплоизоляции, а также использовать специальный элемент (фартук) из резины

Проще всего покрыть крышу ондулином своими руками в том случае, если у дома двускатная кровля. Сложнее дело обстоит в случае наличия вальмовой крыши, иначе говоря конструкции с четырьмя скатами (четырехскатная крыша). Первым делом придется произвести замеры стропильной системы и убедиться, что боковые стороны треугольников и трапеций имеют равную длину с обеих сторон. Если одна из сторон больше, то необходимо либо отпилить с этой стороны конструктивный элемент, либо, наоборот, добавить соответствующую длину с противоположной. Кроме того, во время установки обрешетки следует учитывать угол наклона, так как трапециевидные и треугольные скаты имеют различный угол, то и шаг обрешетки будет изменяться. В целом же такое покрытие крыши ондулином практически не отличается от устройства двускатной кровли. То есть желательно придерживаться следующих правил:

• проводить монтаж требуется только при диапазоне температур от -5 до +30 градусов в безветренный день;
• лист закрепляется в естественном состоянии, его не надо растягивать или ужимать;
• свесы не должны быть слишком маленькими (ведет к попаданию осадков в подкровельное пространство) или большими (со временем деформируется лист и портит эстетичность крыши).

Кровля из ондулина отличается множеством положительных качеств, она долговечна, привлекательна внешне, а кроме того, обладает доступной стоимостью. Конечно же, главное неоспоримое ее преимущество в том, что крыть крышу ондулином можно даже собственными силами.

Видео по теме:

Фирменные крепежные элементы

Некорректный подбор крепежных деталей неизбежно приведет к снижению эксплуатационных характеристик кровельной конструкции. Один сильный порыв ветра может сорвать фрагмент стройматериала, а дождевая вода беспрепятственно проникает под крышу.

Еще один вариант дизайна крепежей

Большинство специалистов советуют использовать именно специальные саморезы. Данные изделия достаточно прочные и надежные, поскольку в их производстве используется высококачественное сырье. Также саморезы можно вкручивать посредство электродрели, что делает монтаж гораздо более быстрым. При всех этих качествах, изделия довольно дешево стоят.

Но есть у саморезов и существенный недостаток – они не способны обеспечить полную герметичность, несмотря на наличие резинового наконечника, который частично сглаживает этот недостаток.

Гвозди для установки ондулиновых фрагментов также обладают всеми вышеперечисленными плюсами, только дрель не годится для их монтажа. В тоже время гвозди обеспечивают герметичность конструкции. Это было достигнуто следующим образом – во время проникновения крепежа в лист выделяется битум, который заполняет собой пустоты и не позволяет воде проникнуть внутрь.

Вернуться к содержанию

Подготовительные работы

На первом этапе мастер должен подготовить необходимые материалы и инструменты. Помимо прочего, следует заручиться помощью еще одного человека. Для работы нужно приобрести полотна, размер которых равен 200 х 95 см. Далее измеряется крыша и определяется количество листов, которое следует приобрести. К этому значению следует добавить 10-20%, это необходимо для обрезки и выступов по краям. Помимо прочего, понадобится брус, который пойдет на обустройство обрешётки. В сечении этот материал должен иметь габариты 40 x 40 миллиметров.

Ондулин, монтаж которого должен производиться по технологии, описанной ниже, укрепляется специальными гвоздями. Их оттенок должен соответствовать цвету укрывного материала. По форме такой крепеж напоминает шурупы, которые обладают резиновой обрамкой. Это позволяет получить дополнительный слой гидроизоляции, который препятствует протечкам воды после установки ондулина. Понадобится уголок для конька, гидроизоляцию для которого следует произвести очень тщательно. Используется этот элемент и на стыке вертикальной стены с крышей.

По окружности печной трубы следует использовать фартуки, в основе которых — резина. Когда используется в качестве укрывного материала ондулин, монтаж должен производиться с учетом вышеописанных требований. В процессе следует использовать изоляционную ленту, она устанавливается на границе кровли с окном. Данные составляющие можно применять в качестве ендовы. Посетив магазин, необходимо поинтересоваться наличием специальной трубы, которая используется для вентиляции.

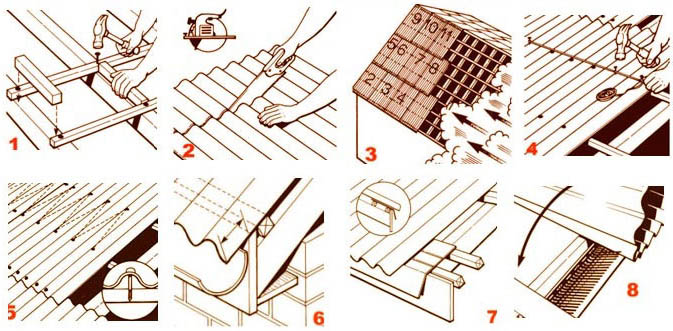

Монтаж кровли ондулин: пошаговая инструкция

Последовательная укладка ондулина своими руками — пошаговая инструкция должна выполняться в точности, процесс несложный.

Расскажем поэтапно порядок действий:

1. Подготовьте крышу к предстоящему монтажу, зачистив поверхность любым удобным способом.
2. Установите обрешетку, из деревянного или металлического профиля. Вначале идут продольные брусья, вылет которых примерно 7 см, край должен заканчиваться в будущем водостоке.
3. Начинайте работу с укладки первого изделия с двумя припусками. Первый для прикрытия ветровой доски, второй — карниза. Закрепите согласно схеме раскладки гвоздей.
4. Последующие пластины идут с нахлестом на соседнюю, снизу отклонения от уровня регулируются по натянутому шнуру.
5. Начальный лист четного ряда разрезается для укладки в половину ширины, не забываете про припуск на первый ряд и карниз.
6. Последний участок крыши накрывается заранее разрезанным куском ондулина, с закреплением волны поверх ветровой доски.
7. Оформляется конек, все места примыкания к стенам, трубе, проклейте гидроизоляционной лентой.
8. После работ по монтажу ондулиновых листов, начинайте отделку щипцовыми элементами на гвозди с шагом в 20 см.

Даже при отсутствии опыта в кровельных работах, укрыть крышу ондулином не составит большого труда.

Важно не укладывать материал внатяг, особенно в жаркую погоду. Так вы избежите проблем с появлением трещин при усадке.
