Калитка из металлопрофиля своими руками: этапы работ, схема

2 этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

с одной большой створкой (одностворчатые). Недостатком способа можно считать то, что нужно много места для маневра ворот, а также их большую парусность. Уменьшение парусности за счет дополнительных деталей каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к перекосу створки. Этот способ годится только для ворот с небольшой шириной проема или для устройства калитки;

с двумя створками (двухстворчатые). Исключаются все описанные выше недостатки, но возрастает стоимость изготовления за счет добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с разными по ширине створками. У двустворчатых распашных ворот есть преимущество, они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастила Схема распашных ворот из профнастила с размерами

общую ширину проема. Понадобится в случае необходимости сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

ширину каждой створки;

количество, ширину стоек и глубину укапывания стоек;

конфигурацию каркаса с указанием ширины составляющих его элементов;

месторасположение и ширину калитки. Это важный аспект. Изготовление калитки из профнастила одновременно с каркасом для ворот позволит сократить срок реализации проекта. А если калитка расположена внутри каркаса ворот, чертеж позволит учесть место ее расположения при разметке и нарезке заготовок;

место установки петель;

место и способ установки замка;

место расположения внутреннего фиксатора двери (вертикального шпингалета).

Фиксатор створки ворот (вертикальный шпингалет) Фиксатор распашных ворот из профнастила

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная (до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

Усиление каркаса распашных ворот из профнастила уголками Усиление каркаса ворот из профнастила косынками

2. сделать раму внутри каркаса или над ним.

Сварка рамы внутри каркаса ворот В первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Сварка рамы снаружи каркаса ворот Во втором, труба меньшего сечения наваривается над основным каркасом. На рисунке показан вид сверху такого усиления.

3. установить поперечные или диагональные перемычки.

В этом случае разумнее использовать диагональную перемычку.

Способы установки перемычки на ворота из профнастила показаны на фото.

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно продуманный, поскольку гарантирует целостность створок ворот. С одной стороны, он будет удерживаться петлями, сверху исключается возможность деформации благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы (шпингалеты);

б) Это самый экономичный из представленных вариантов, но он создает усиление только посредине каркаса. Единственно достоинство, в том, что он дает возможность установить замок на перемычку.

При этом варианты «а» и «б» нельзя считать надежными при ширине створки ворот более 1 500 мм.

в) недостаток этого варианта в слабом усилении верхних внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Какой замок поставить на калитку из профнастила

Замочные устройства делятся на следующие виды:

1. Реечный. Это засов, двигающийся в петлях, для чего они должны привариваться к профнастилу. Монтаж таких систем производится на внутреннюю часть ворот или калитки.
2. Навесной. Эти замки также называются амбарными. Их предпочитают устанавливать на дачной территории, где не находится дорогое имущество, поскольку взломать такие механизмы довольно просто.
3. Накладной. Такие изделия надежны, и без специального инструмента открыть не получится.
4. Врезной. Этот вид замков нужно врезать в дверное полотно, так исключается вероятность физического взлома. Перед тем как выбирать этот замок, нужно учитывать, что установка подобных механизмов возможна не для каждого вида калитки.

Врезной механизм

Все описанные выше конструкции можно поставить на даче. Однако нужно не забывать, что требуется правильно выполнить расположение устройства, поскольку от этого тоже будет зависеть надежность механизма запирания. Чтобы определить, какой купить замок для конкретного участка, необходимо учитывать особенности забора.

В этом случае вору сложно подобраться к защелке, чтобы спилить либо сдвинуть ее. Как правило, для калиток из профлиста используют врезные конструкции. Они помогают надежно защитить дачу от злоумышленников.

Зимой

Электромеханические варианты

Эти запоры могут открываться с помощью ключа или за счет электрического импульса. Если к вам пришли гости, калитку можно будет открыть не выходя из дома, нажав кнопку домофона.

Накладной вариант перед установкой

Кодовые электромеханические изделия

Этот замок называется кодовый. Такие механизмы надежней в отличие от электромагнитных устройств, поэтому их покупает множество владельцев дач. Данные виды изделий состоят из запора и панели приборов. Чтобы отпереть калитку, требуется набрать код.

Если возникнет необходимость, можно изменить заданный код. Минус этих устройств состоит в том, что для работы требуется постоянная электроэнергия. Поэтому часто производится установка замка на калитку из профнастила, работающего от аккумуляторной батареи. Взломать этот механизм почти нереально, для этого требуется дорогое оборудование.

Надежный вариант на сварной конструкции

Электромагнитные

Устройства не применяются на калитках из профлиста, их ставят на дверных полотнах в подъездах многоэтажных домов. Они настраиваются на магнитные таблетки, и отпереть их возможно лишь с помощью специально сделанного для этого оборудования. Главное достоинство электромагнитных замков – их повышенная надежность.

На складе

Также к преимуществам относят следующее:

• нельзя отпереть отмычкой;
• можно крепить в местах частой эксплуатации двери;
• нет подвижных механизмов. За счет этого устройство имеет продолжительное время эксплуатации.

Изготавливаются электромагнитные замки для дверных створок массой 400–600 кг, отдельно для полотен весом больше 1500 кг. По типу работы эти механизмы делятся на два типа:

1. Сдвиговые.
2. Удерживающие.

Перед монтажом

Последний вид производит свою работу за счет «прилипания». Так, даже во время усадки дома функциональность запорного механизма не будет нарушена. Эти замки обычно ставят на полотна, часто используемые на протяжении дня.

Сдвиговые конструкции ставят на любые типы полотен, в частности и на калитки из профлиста. Прежде чем сделать выбор определенной модели, стоит присмотреться к механизмам, использующимся для работы на улице в плохих погодных условиях.

На фото изображен навесной замок.

В строительном магазине

Запорные механизмы для калиток из профнастила

Для полотен из профнастила изготавливаются специальные замки, которые имеют малые габариты и ставятся в профтрубу. Следует заметить, что монтаж устройства не потребует приваривать эту конструкцию, вследствие чего крепеж значительно облегчается.

Схема цилиндрового механизма для врезного изделия

Чтобы поставить такую систему запирания, нужно только вырезать в профтрубе стенку, затем сделать отверстия для запора. Во время врезки необходимо четко определиться с расположением защелок.

Для чего вначале требуется надежно зафиксировать конструкцию в профнастиле. Далее нужно попробовать открыть калитку, обработав щеколду и ручку средством, оставляющим след в процессе соприкосновения. Стоимость этих замков невелика, а монтаж довольно прост, поэтому их покупает множество домовладельцев.

На фото ниже представлена калитка из профлиста с ручкой на даче.

Летом

Как сделать своими руками?

Красивые ворота из профилированного листа для забора частного дома можно без большого труда соорудить самостоятельно. Главное – составить план действий и четко его придерживаться. Сделать это поможет изложенная далее информация.

Подготовка

Первое, что необходимо сделать на данном этапе – это подобрать подходящие плотность, цвет и фактуру профлиста в соответствии со своими потребностями и требованиями. После этого нужно снять мерки, произвести расчет длины, ширины и высоты будущих ворот. Ширину нужно подбирать в зависимости от габаритов автомобилей, которые предположительно будут проезжать сквозь ворота. Высота может совпадать с размерами, которые предлагает изготовитель профлистов (стандарт 2-2,2 метра).

Когда это будет выполнено, для наглядности и понимания последующих действий следует составить на листе бумаги простой схематичный чертеж с указанием на нем размеров конструкции.

Опоры

Наиболее простой и надежный способ установки опор для ворот из профилированного листа – это выкапывание углубления в земле садовым буром или лопатой и последующее бетонирование столбов. Чем глубже будет яма, тем больший объем бетона будет необходимо в нее залить. Оптимальная глубина – это одна треть от длины опорного столба.

Дно углубления нужно посыпать смесью из щебня и крупного песка примерно в 30 сантиметров толщиной. Такая подушка защитит металл от воздействия влаги и минусовых температур. Саму опору перед бетонированием стоит обработать антикоррозионным покрытием – это продлит срок ее службы.

Устанавливать опорную конструкцию необходимо строго в вертикальном положении. Любое отклонение грозит перекосом и нарушением всей конструкции. Во избежание ошибок следует пользоваться строительным уровнем. Только после точного замера можно переходить к заливке цементом.

Каркас

Это один из важнейших этапов изготовления ворот из профилированного листа. От того, насколько правильно он будет выполнен, зависит внешний вид и функциональность будущего изделия.

После того как опоры будут надежно закреплены, можно переходить к изготовлению рамы будущих ворот. Имеет смысл перед этим еще раз перепроверить правильность выполненных расчетов, ведь после того как каркас будет готов, изменить параметры ворот будет уже нельзя.

Заранее подготовленный металл нужно разрезать на элементы рамы. Оптимальный угол, под которым они будут свариваться, должен составлять 45 градусов. Это обеспечит наиболее надежное скрепление деталей.

Полученные заготовки необходимо очистить от ржавчины и прочих загрязнений, а после этого приступать к сварке. Для того чтобы иметь возможность проверить правильность скрепления, можно сначала наживить детали, и только потом уплотнить их сплошным швом.

Укладка профнастила

Выполнение этого этапа не отличается особенной сложностью, но и тут нужно знать несколько правил монтажа профилированных листов. Укладывать покрытие можно как с одной, так и с обеих сторон каркаса. Для фиксации листов используются специальные саморезы или заклепки. Первые наиболее практичные, так как они исключают возможность попадания влаги в отверстия, а значит, продлевают срок службы ворот. Но заклепки практически незаметны на воротах, особенно если они покрашены под цвет покрытия.

Монтаж ворот

Когда все составляющие ворот готовы, можно приступать к их объединению в общую конструкцию. Прикручивается профнастил через нижние волны ко всем перемычкам (как горизонтальным, так и диагональным). Между собой листы соединяются через верхние выпуклые части путем наложения друг на друга.

Не обойтись без дополнительных комплектующих деталей – замков и креплений. Современные производители предлагают широкий ассортимент навесных, накладных или врезных замков. Установка любого вида не отличается особенной сложностью. Их необходимо установить как посередине, так и снизу створок. Это обеспечит равномерную нагрузку на ворота, а также более надежную защиту от взлома.

Следуя несложным правилам, вполне возможно за несколько дней самостоятельно изготовить забор с воротами из профнастила.

Как сделать забор с воротами из профлиста, смотрите в видео ниже.

Собираем и варим раму

Заготовки собираются между собой сваркой.

Инструкция по созданию выглядит так:

1. Понадобится лист ОСБ толщиной от 10 мм или лист толстой фанеры.
2. Из этого материала вырезается полотно размерами на 5 см больше с каждой стороны, чем реальные параметры калитки.
3. Для удержания деталей рамки необходимо заранее подготовить струбцины – зажимы, которые будут прочно фиксировать заготовки из труб к полотну из ОСБ.
4. Количество зажимов должно быть больше, чем швов от сварки.

5. Куски профильных труб выкладываются в правильном порядке. Проверяется ровность углов по уровню.

6. В зависимости от высоты калитки между верхней и нижней частью створки монтируются 1–2 поперечины.
7. Зажимы ставятся вблизи мест сварки.
8. Все детали рамки прочно крепятся к кондуктору. Проверяется повторно ровность углов.
9. Теперь можно сварить между собой заготовки труб.
10. Зажимы остаются, пока швы полностью не остынут.

После сборки каркаса все швы зачищаются.

Выбор профилированного листа

Если вами будет изготавливаться калитка из металлопрофиля своими руками, то важно правильно подобрать материал. На рынке вы встретите три группы, которые отличаются высотой ребра, толщиной, а также прочностью

Маркировка «C» определяет стеновой профлист, который изготавливается из оцинковки незначительной толщины. Он обладает небольшой высотой ребра. Маркировка «НС» представляет лист, который имеет более внушительную высоту волны. Полотну свойственна большая толщина. Материал под маркировкой «Н» — это несущий профлист, который используется при обустройстве кровель и железных ангаров. Ворота и калитка из металлопрофиля своими руками должны изготавливаться из материала под маркой С8 и С10, толщина которого изменяется в пределах от 0,4 до 0,8 миллиметров. Створки из такого полотна будут весить в пределах 40 килограммов.

Конструкции

Чтобы сделать простейшую конструкцию ворот из профлиста, понадобятся 2 распахивающиеся створки на крепком основании. В качестве опоры, на которой с помощью петель они крепятся, необходимо использовать стальные трубы – прямоугольные, круглые или Т-образные, которые углубляются в землю с заливкой бетонного фундамента. Рама ворот может быть с верхней горизонтальной перекладиной или без нее. В первом случае весь каркас получится более жесткий, но тогда будет ограничение по высоте и во двор не смогут заезжать высокие машины.

Створки ворот, кроме самой рамы, имеют перемычки для придания большей жесткости. Они могут быть расположены горизонтально, наискосок или крестообразно, какую схему изготовить, зависит от предпочтений хозяина. Главное, чтобы их было достаточно для жесткой конструкции, например, при высоте 2 м достаточно установить пару горизонтальных перемычек на одинаковом расстоянии от краев рамы.

Основание, на которое крепится рама ворот из профнастила, может быть изготовлено в виде массивных столбов из облицовочного кирпича, бетона или бута. В этом случае вся конструкция приобретает совершенно другой внушительный вид и становится намного прочнее. А профилированный лист сочетается практически с любыми строительными материалами.

Металлический запор для таких двухстворчатых ворот устанавливается с внутренней стороны в нижней части створок. Он предназначен для фиксации ворот в закрытом положении.

Замок для распашной конструкции можно выбрать из нескольких вариантов. Простейший вид – это металлический шпингалет, который можно найти в любом строительном магазине или изготовить самому из подручных материалов. Другой способ надежного закрытия – это сдвижной запор из петель и оцинкованной задвижки с ручкой. Если не хочется мудрить, то есть возможность просто приварить к створкам с внутренней стороны две петли и повесить на них походящий навесной замок.

Интересным решением будет проект автомобильных ворот со встроенной калиткой. Такая конструкция позволит сэкономить место для проема в заборе, но каркас будет иметь более сложный вид. Для калиточной рамы в одной из створок надо делать дополнительные вертикальные перемычки, стоит заранее создать подробный чертеж с размерами и рассчитать всю нагрузку.

Одностворчатые распашные ворота для машины делают редко: на одну большую створку приходится слишком большая нагрузка. Да и открывать их сложнее, поэтому лучше использовать традиционный вариант.

Оригинальны идеи раздвижных автомобильных ворот из оцинкованного профиля, которые для открытия-закрытия двигаются в вертикальной плоскости вдоль забора. Сложность заключается в том, что для них надо установить направляющие рельсы и приварить ролики для движения, а для мягкого хода использовать пружины или амортизаторы. Зато открывать их будет легко, они экономят свободное пространство.

Раздвижные ворота примечательны тем, что их легче сделать автоматическими, чем распашные. Достаточно монтировать электрический привод и подключить его к подвижному механизму. Работу можно обеспечить полностью дистанционным вариантом и открывать/закрывать ворота, не выходя из машины, что особенно удобно в непогоду.

Достоинство раздвижных ворот состоит еще и в том, что для них достаточно одной створки. Надо просто сварить раму из металлического профиля, добавить ребра жесткости и обшить каркас профлистом.

Симпатичную конструкцию ворот из профлиста можно создать, повесив над ними небольшую крышу или арку из того же материала. Кроме красоты, она будет еще и полезной – защищать замок, запор и другие металлические детали от дождя.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

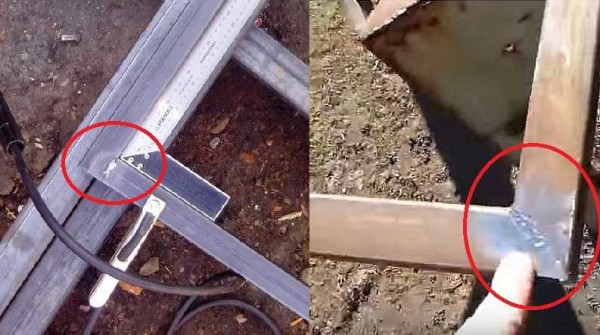

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм

Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно

Материал для ворот берут тот же, что и для забора из профлиста. крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Виды конструкции

Существует несколько типов ворот. По тому, как открываются створки, системы делятся:

• на откатные;
• на поворотно-откидные;
• на секционные;
• на распашные.

Например, в ангарах и подземных парковках чаще всего устанавливаются секционные системы. А в частных домах предпочтения отдают распашным двустворчатым.

В зависимости от ширины и длины створки располагают ребра жесткости и другие необходимые перемычки:

• крест-накрест;
• вертикально;
• горизонтально;
• по диагонали.

Распашные

Распашные ворота из профлиста стали классическим решением. Они представляют собой 2 створки, которые подвешены на приваренные к столбам петли. Схема может быть с открыванием внутрь или наружу.

Тонкий профнастил в обшивке позволяет сделать всю конструкцию легче, чем из листового металла или дерева. У распашных конструкций есть и другие преимущества:

• подходят для установки в узких пространствах;
• есть возможность выбрать направление, куда они будут открываться;
• производится много разновидностей автоматических приводов, которые при желании можно использовать.

Главным недостатком ворот из профлиста распашного типа является то, что, если неудачно выбрать конструкцию петель или сделать стойки недостаточно жесткими, есть вероятность провисания створок.

Кроме того, чтобы такими воротами было удобно пользоваться, нужно оставлять место для полного раскрытия.

Откатные или сдвижные

У откатных ворот из профнастила при установке исключены ошибки, которые могут привести к провисанию створок. Поэтому такая конструкция более долговечна и надежна.

К тому же есть еще ряд достоинств:

• нет необходимости оставлять место перед воротами;
• зимой выпавший снег не помешает открыть створки;
• несложно поставить автоматический привод.

К недостаткам можно отнести:

• повышенную на 10-20% стоимость;
• обязательное устройство фундамента для консоли;
• вдоль забора должно оставаться расстояние для полного открывания.

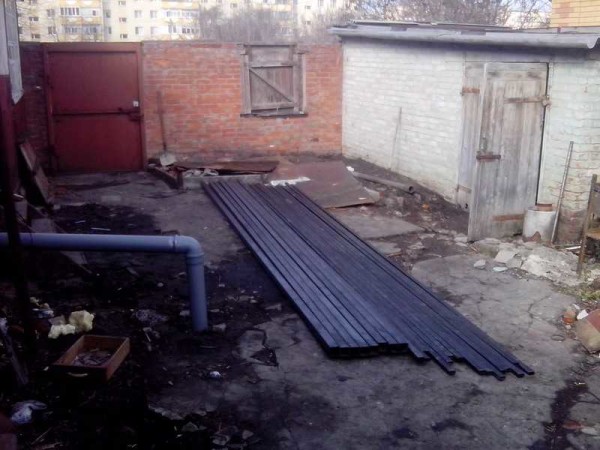

Подбираем материалы для каркаса и обшивки

Чтобы изготовить надежную калитку для забора в частном секторе, нужно правильно выбрать материалы.

Для сборки рамки створки стандартных размеров потребуется купить профильную трубу сечением (квадрат) 40*40 мм или 60*30 мм.

При монтаже замка пригодятся металлические пластины – 15*20 см, 30*40 см. Они выступают элементами усиления фурнитуры.

Фото: обработка сварных швом петли

Для навешивания створки – 2 дверные петли ф30 мм. Материал – металл, полимер (на выбор).

Подробные рекомендации по выбору профнастила.

Красивым дополнением станут кованые элементы. Они украсят каркас и усилят его прочность, устойчивость к взлому.
