Изготовление металлических дверей своими руками

Выбор размера входных дверей

Стандартные размеры  входной группы необходимо знать для правильного монтажа двери в проем. До настоящего времени установлены нормативы, СНиП и ГОСТ , которые соблюдаются изготовителями.

Стандартные размеры дверей

Размеры дверных проемов регулируются нормами — СНиП и ГОСТ.
В настоящее время даже стандартные размеры одностворчатых дверей в домах варьируются в широких пределах:

• Для панельных строений: ширина двери 740-760 мм, высота 1950-1980 мм
• Для кирпичных зданий: ширины полотна от 880-930 мм, высота от 2050-2100 мм.

Даже зная о стандартных размерах проема, идти в магазин без предварительного замера было бы слишком рискованно. Специалисты рекомендуют предварительно измерить проем, устранив из него старую дверь, а также зачистив стенки от штукатурки и остатков строительного мусора.

Согласно ГОСТ 24698-81 размеры входных металлических дверей шириной 2085 мм, высотой 2385 мм. Помимо этого действуют принципы пропорционального увеличения ширины полотна с ростом показателя высоты. Согласно нормам рекомендуется:

• для одностворчатых дверей высота 2000мм, ширина 800-900 мм;
• для двустворчатых дверей высотой 2000мм, ширина 1200-1800 мм.

А так же:

• для одностворчатых дверей высота 2300мм, ширина 900 мм;
• для двустворчатых дверей высотой 2300мм, ширина 1200, 1600, 1800 мм.

Как выбрать дверь правильного модуля

Перед оформлением заказа, измерьте высоту, ширину и толщину дверного проёма. Чтобы быть уверенными в правильности измерений, сделайте замеры в нескольких местах. Во время монтажа, между коробкой и проёмом должно оставаться 10-20 мм для закрепления монтажной пеной и клиньями. Например, для дверного проёма 1000 x 2100 мм подходит коробка, имеющая наружный размер 988 x 2080 мм.

Модульные размеры входных дверей

Вариант второй. Металлическая дверь с окном и элементами холодной ковки

Железная дверь своими руками со стеклом

Обычно входные двери со стеклопакетами устанавливают в частных домах. Благодаря окну, в прихожей будет светлее, а элементы ковки сделают парадный вход эксклюзивным и привлекательным внешне.

Прорезь для окнаРебра жесткостиУстановка двери

Окно в дверном проеме изготавливается на этапе резки стального листа. Далее по периметру вырезанного прямоугольного (либо другой формы) отверстия наваривается металлическая арматура. Последующие этапы работ вплоть до покраски аналогичны классической двери.

Цены на стальные входные двери Браво

Дверь стальная входная Браво

После окрашивания в оконный проем необходимо установить стеклопакет, а с внешней стороны двери закрепить сваркой декоративную решетку, изготовленную методом холодной либо горячей ковки.

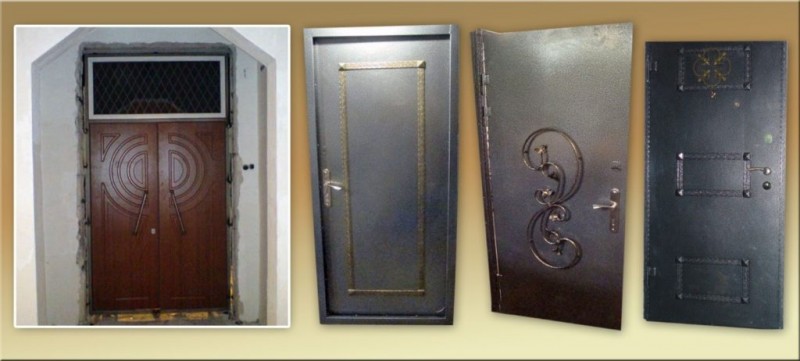

Металлические двери с ковкойМеталлические двери с ковкой

Дополнительно можно установить на входную дверь доводчик. Тогда конструкция будет закрываться плавно и бесшумно.

Доводчик для входной двериВарианты установки дверных доводчиковТеперь ваш дом надежно защищен новенькой железной дверью

Варим двери

Сначала варим дверную коробку. Ее делаем из профилированной трубы 40*40 мм. Отрезаем куски по размерам. Если на трубе есть ржавчина, зачищаем. Чистые заготовки складываем, выставляем углы, прихватываем между собой.

Сварили дверную коробку

После сварки проверяем углы, перемеряем диагонали. Если есть хоть малейшее отклонение — корректируем (удар углом об пол обычно помогает, главное не перестараться).

Привариваем петли. Отступаем от низа и верха примерно по 20 см, размечаем, варим следя за тем, чтобы они находились на одной прямой. Тут очень пригодится лазерный уровень, а если его нет, приходится перемерять расстояния много раз, чтобы выставить точно.

Приварили петли

Далее из трубы 40*20 мм варим внутренний каркас. Размеры рассчитываем так, чтобы зазор со всех сторон был 3-5 мм. В одной из длинных труб нарезаем отверстия под замки.

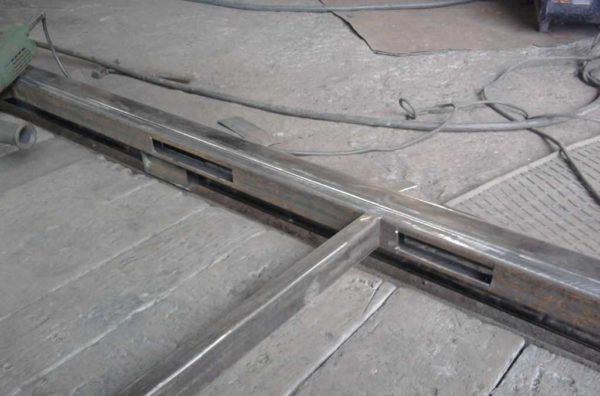

Отверстия под замки

Все свариваем, проверяем диагонали, примеряем. Если все нормально, можно приваривать поперечины — для увеличения жесткости дверного полотна. Их делаем из остатков трубы 40*20 мм.

Коробка и рама самодельной металлической двери

Зачищаем все места сварки, убирая наплывы — все  должно быть ровно и гладко. Стачивать лишнее можно напильником, но быстрее — соответствующим диском на болгарке.

Чтобы рама не «прогибалась» и чтобы потом было место под установку уплотнительной резинки, приподнимаем каркас, приварив пластины металла.

Навариваем пластины, которые удерживают каркас в заданном положении

Каркас внутри рамы выставлен на нужном уровне (проверяем уровнем или нивелиром, чтобы все было в одной плоскости), привариваем ответные петли.

На готовую раму кладем лист металла, размечаем его. Он должен заходить на трубу дверной коробки на 3-10 мм. Только со стороны петель заход должен быть 3-5 мм, по остальным сторонам можно больше. Выставляем лист со стороны петель, размечаем линию реза, при помощи болгарки отрезаем.

Размечаем, где надо резать

Заусенцы и прочие неровности после резки обрабатываем напильником — до ровного края. Для ускорения процесса можно воспользоваться болгаркой с наждачным кругом. Затем выкладываем лист так, как он должен быть и слегка прихватываем каркас к раме, лист — тоже к раме (не к каркасу). Всю конструкцию надо перевернуть, а по-другому сделать это сложно.

Прихватываем лист к дверной раме

Переворачиваем почти готовые металлические двери и провариваем лист по периметру каркаса, потом — к промежуточным ребрам жесткости. Делать сплошные швы ни к чему — герметичность не нужна, привариваем небольшими отрезками через равные расстояния. Следим при этом, чтобы чист не «повело».

Обвариваем металлические двери изнутри

Приваренный каркас отрезаем от дверной коробки, переворачиваем двери и освобождаем от прихваток приваренный лист. Места бывшей сварки зачищаем. Теперь можно установить замки.

Устанавливаем выбранные замки

Монтажные работы по установке двери

В дверной проем помещается коробка и проводится подгон конструкции относительно проема, все действия осуществляются с помощью отвеса либо строительного уровня.

Монтажные работы по установке дверного короба проходят исключительно при его геометрически выверенном расположении. Для фиксации стальных петель к стене используют анкерные болты. После чего можно вешать дверное полотно на навесы.

Установка замка и дверной ручки

Чтобы закрепить замок и дверную ручку, рекомендуется воспользоваться качественными болтами, что поможет в дальнейшем избежать трудностей в случае их ремонта либо замены.

После установки замка, торцевые стороны ригелей необходимо натереть мелом и сделать ими отметки на дверной коробке. В отмеченных местах вырезаются отверстия – пазы для ригелей.

Если есть необходимость в дополнительной защите замка, следует приварить уголок нужной длины к дверному полотну на тех участках, где выходят ригели. Еще один способ — это усилить дверное полотно в месте, где вмонтирован замок. Для этого, с внутренней стороны приваривается стальная пластина толщиной 6 мм. На этой стадии рекомендуется отрегулировать работу запирающего механизма и позаботиться о плотном прилегании двери к раме.

Изучив подробную инструкцию изготовления, можно понять, как правильно сделать металлическую конструкцию. Железную дверь своими руками вполне реально собрать в домашних условиях, главное, вооружиться необходимым материалом и инструментом.

Размеры

Перед тем, как начать работы по изготовлению входной конструкции, стоит предварительно определиться с размерами будущего изделия и правильно вымерить дверной проем

Стоит обратить внимание на то, что в каждой квартире или доме габариты проемов могут отличаться. Если планируется установка стандартной одностворчатой двери, то для нее понадобятся полотна 860×2050 мм или 960×2050мм

При необходимости можно изготовить нестандартные панели. Для простых двустворчатых дверей применяют полотна 1200х2050 мм или 1400х2050 мм, ну а для офисных помещений и частных домов лучше всего выбирать конструкции побольше – 1500х2100 мм или даже 1600х2100 мм.

Преимущества самодельных входных систем

Чтобы сделать железную дверь своими руками, стоит заранее позаботиться о материале и фурнитуре. Если покупать их по отдельности, то можно здорово сэкономить

При изготовлении конструкции важно соблюдать правила техники безопасности, работать четко и аккуратно

Сделанная своими руками входная дверь из металла, имеет несколько важных преимуществ:

1. Качество используемого материала. Некоторые недобросовестные производители стараются сэкономить на качестве материалов и фурнитуре. Если же делать конструкцию своими силами, то можно купить надежные элементы.
2. Уникальность. Собственноручно можно создать полотно любого размера, оригинальный дизайн створки. Можно сделать своими руками дверь из дерева и металла, украсить стеклянными вставками. Решений множество. Такое занятие может стать хобби, творческим процессом.
3. Цена. При домашнем «производстве» нет необходимости переплачивать за бренд.

Также изделию можно придать необходимые характеристики: сделать железную дверь максимально теплой входную, прочной.

Что понадобится для изготовления

Чтобы входная железная дверь, сделанная своими руками, достойно выполняла основные функции, необходимо подобрать качественные материалы. Здесь вы в праве выбирать – это одно из главных преимуществ самостоятельного изготовления.

Определившись с размером и учтя особенности помещения, вы должны подобрать  необходимые для работы инструментов и материалов, с помощью которых вы успешно справитесь с задачей.

Основные инструменты

• Сварочное оборудование.
• Болгарка с диском по металлу.
• Отвертки.
• Дрель.
• Строительный уровень,
• Рулетка.
• Шлифовальные прибор.
• Струбцины.
• Крепеж, анкерные болты.

Фото с сайта berkaus.ru

Материалы для самостоятельного сбора металлической двери

Для каркаса и полотна-основы – металлические уголки, балки, профили, стальной лист с плотностью от 3 мм. Толщина должна зависеть от типа помещения, входная дверь на улицу должна быть плотнее, чем тамбурная.

Петли, правильный расчет которых напрямую зависит от габаритов и веса двери.

Для коробки потребуются профильные трубы, железные пластины, которые будут соединять полотно со стеной (4-6 штук размером 40х4 см.).

Монтажная пена, которая заполнит щели и придаст двери шумоизоляцию.

Утеплители – в случае сэндвич-конструкции, состоящей из двух полотен.

Антикоррозийные средства, защищающие металл от воздействия влаги и температурных перепадов.

Краска, подходящая для покрытия из металла.

Фурнитура. Стандартный набор: замок + ручка.

Материал для облицовки и декорирования (ДСП, шпон, обивочные ткани, пленки, кожзаменитель и т. д.).

Выбор материалов зависит от характеристик помещения, в котором будет установлена дверь. Требуется хорошая тепло- и шумоизоляция? Выбирайте стальные листы с толщиной от 3мм. или делайте двойную конструкцию.

К сведению

Самый надежный и долговечный вариант замка – модели с ригелями на три стороны. В монтаже они сложнее, чем стандартные изделия, но старания будут оправданы их высокой эффективностью.

Подготовка дверного проема

Предлагая вначале заказать новую дверь, а затем удалить старую и готовить проем, специалисты делают упор на то, что если поменять местами эти операции, то 1-2 ночи квартира будет без входной двери. Практика показывает, что даже профессиональные замерщики допускают ошибки при определении размеров проема при наличии старых дверей.

В результате неправильных замеров, ночевать придется без дверей несколько дней. Поэтому необходимо выбирать: или правильные размеры дверной коробки под проем, или возможные неприятности в случае допущенных ошибок.

Демонтаж старой двери

Разборка любой двери начинается со снятия полотна. Если оно стоит на разъемных петлях, дверь достаточно приподнять монтировкой. Неразборные петли снимаются с коробки отверткой — выкручиваются саморезы. Начинать предпочтительнее с нижней части.

Деревянная коробка распиливается по центру боковых стоек и удаляется ломиком. Для снятия коробки из металла, болгаркой обрезается крепежная арматура: анкерные болты или проушины

После освобождения коробки от крепления, она осторожно выдавливается или выбивается. Слишком большую силу прилагать опасно — можно повредить стены

Демонтаж старой двери.

Подготовка проема

Удаление старой двери — начальный этап установки входной двери в квартиру своими руками. Далее:

1. удаляются наличники, старая монтажная пена, утеплитель, куски оставшейся на откосах штукатурки, распорные клинья, а также срезаются все выступающие металлические элементы. Порог разбирается;
2. отвесом проверяется вертикаль стены внутри проема. Если есть завал внутрь двери более 1 см, его необходимо перфоратором и долотом убрать — возникнут сложности при установке дверной коробки;
3. имеющаяся в домах старой постройки, четверть в дверном проеме удаляется. Это можно сделать болгаркой с алмазным диском, что очень шумно и пыльно или перфоратором насверлить отверстия по всему периметру с небольшим шагом, а затем молотком и долотом выбить оставшийся бетон. Упростить работы поможет карандашная разметка линии реза;
4. проводятся замеры высоты и ширины проема, после чего делается заказ на изготовление дверей;
5. торцы стен в проеме внимательно осматриваются. При необходимости, выступающие части стенного материала сбиваются вручную (молоток и долото) или срезаются болгаркой. Расшатавшиеся кирпичи и крошащиеся куски бетона удаляются. Пустоты и щели обрабатываются грунтовкой глубокого проникновения, а затем заделываются цементным раствором (1 доля портландцемента, 3 — песка). При этом маленькие выбоины можно игнорировать, а большие — закладывать кусками кирпича;
6. следующий этап для тех, кто живет в старых домах: осмотр и ремонт пола под дверной коробкой. Там вмонтирован деревянный брус, который от времени становится трухлявым. Его необходимо удалить. После этого есть два варианта: поставить новый брусок или заделать это место кирпичем и залить цементно-песчаной смесью;
7. если стена сложена из легких бетонов (газосиликатные блоки, керамзитобетон и т.д.) или по толщине меньше 15 см, стены проема обвариваются металлической рамой. Такая операция часто необходима и в случае, если дом панельный;
8. готовый к установке проем должен быть шире изготовленной двери на 4-5 см (по 20-25 мм с каждой стороны). Такие зазоры обеспечивают качественную установку и утепление, повышают прочность и надежность конструкции.

Укрепление дверного проема из газосиликатных блоков металлической обрешеткой.

Устанавливаем дверные петли

Будущую дверь перед тем, как начать монтаж петель, нужно приподнять над варочным столом. В этом помогут куски профиля или трубы, на которые изделие можно положить.

Для изготовления петель берется 20миллиметровый стальной прут. Чтобы петли работали лучше, в них помещают шарик от подшипника из стали. Затем петли собираются и фиксируются, при этом нужно следить, чтобы все было точно соотнесено друг с другом. Как только Вы убедитесь, что везде есть четкое совпадение, петли привариваются к коробке и полотну.

Теперь только осталось зачистить сварные швы и покрасить готовую дверь – и она будет готова.

Процесс установки двери на петлях

3 Как сделать дверное полотно – простой способ

Важно правильно создать каркас: обеспечить прямоугольную форму, расположение в одной плоскости. Когда изготовление коробки закончено, ее никуда не убирают: будет служить для сборки дверной рамки

Это очень удобно и намного проще: не требуется постоянно проводить измерения, чертить – все делается по месту. Предлагаемая пошаговая инструкция по монтажу основана на таком варианте.

Сначала нарезают вертикальные стойки, учитывая, что снизу и сверху требуется оставить зазор 3 мм. Первую укладывают на фальцы коробки со стороны петель. Чтобы обеспечить требуемое расстояние, между торцами, боковинами и лудкой устанавливают обитый от флюса электрод 3 мм. Прижимают струбцинами и прихватывают в нескольких местах. Потом обрежется болгаркой.

Аналогичную операцию совершают с обратной стороны. Предварительно в профиле вырезают прямоугольное отверстие для установки замка. Только требуется зазор 5 мм, поэтому как шаблон используется электрод «пятерка». Затем измеряют расстояние между боковыми стойками, нарезают короткие поперечины и приваривают в доступных местах.

Следом вставляют ребра жесткости. Вариантов расположения и количества довольно много. Самый простой — одна труба точно посредине вдоль каркаса. Чтобы добиться большей жесткости, дополняют короткими уголками, расположенными в каждой половине.

Дальше отрезаются прихваты, обваривается рама в тех местах, где раньше не было доступа. Делают постепенно, не нагревая сильно металл, чтобы его не повело. Затем болгаркой зачищают швы, добиваясь ровной поверхности с наружных сторон.

Размечают лист с таким расчетом, чтобы он был больше по длине на 20 мм, а по ширине – на 25 мм. Укладывают на ровную площадку, на него – дверной каркас. Размещают его так, чтобы сверху, снизу и со стороны петель полотно выступало на 10 мм, а там, где замки – на 15 мм.

Приваривают, начиная от середины, двигаются к краям. Делают короткие швы не больше 4 см с каждой стороны поочередно, пропускают по 2 см, которые затем заваривают. Периодически дают металлу остывать. Прихватывают в нескольких местах к ребрам жесткости – получилась лицевая сторона полотна. Внутреннюю обшивку устанавливают после наполнения пространства теплоизоляционным материалом. Она не выходит за края рамы, фиксируется заподлицо.

Полная инструкция по изготовлению двери представлена в видеоматериале.

Размеры новой двери: важные нюансы

Чтобы монтажные работы прошли максимально быстро и с минимальными неудобствами, еще на этапе выбора новой металлической двери внимательно отнеситесь к выполнению необходимых замеров.

ЗамерыЗамеры

Прежде чем отправляться в магазин, замерьте дверной проем. Эта работа осложняется наличием довольно толстого слоя раствора по периметру и, конечно же, дверной коробки. Из-за них четко определить границы проема достаточно сложно, что доставляет ряд неудобств в процессе замера и может исказить его результаты.

Схема установки входной двери под плоский наличник

Чтобы замеры прошли максимально успешно и точно, ознакомьтесь со следующими рекомендациями:

перед непосредственной установкой конструкции нижнюю часть проема освобождаем вплоть до пола. Материал, за счет которого приподнята лутка, а также порожки и прочие элементы будут демонтированы;
верх дверного проема увеличивать, т.е. поднимать, запрещается;
боковые части при необходимости могут быть несколько расширены

Здесь важно определить ширину опорного поперечного элемента, одновременно являющегося верхней гранью дверного проема. Ширина устанавливаемой двери должна быть примерно на 2-2,5 см меньше аналогичного параметра опорного элемента.

Исходя из вышесказанного, коробка новой металлической двери должна быть на 4-5 см ниже и уже, чем проем.

После снятия необходимых мерок, переходите к подготовке рабочего инструментария.

Технология изготовления металлических дверей

При изготовлении дверей из металла основной акцент делается на надёжность. Этот фактор зависит от:

• конструкции дверного полотна и рамы;
• используемых материалов;
• качества установки.

Надёжность также подразумевает прочность и долговечность дверей. Дополнительные устройства — доводчики и электронные глазки — делают эксплуатацию конструкции более комфортной.

Разновидности дверных петель и запирающих устройств позволяют выбрать нужные комплектующие в зависимости от конкретной ситуации

Все эти новшества используются и для самостоятельно изготовленной двери

В первую очередь, при составлении проекта важно детально продумать все элементы, входящие в будущую конструкцию, и подобрать нужные материалы. При этом необходимо учитывать технологическую последовательность, порядок сборки, установки и отделки дверного блока

Чертежи для изготовления металлической двери своими руками

Для создания рабочего чертежа необходимо сделать замеры дверного проёма. Эскиз наносится на бумагу в выбранном масштабе. С помощью рулетки измеряется ширина, высота и глубина проёма.

Параметры дверного проёма: Ш-ширина, В-высота, Т-глубина

Существует определённый стандарт для металлических дверей. Нежелательно делать размеры дверного полотна более 200х90 см. Это связано с тем, что увеличивается вес конструкции и, соответственно, повышаются требования к качеству (или количеству) петель. Если дверной проём больше, целесообразнее установить дополнительный верхний или боковой блок. Верхний блок часто оборудуют стеклянными вставками для дополнительного освещения. Боковой может быть распашным или глухим.

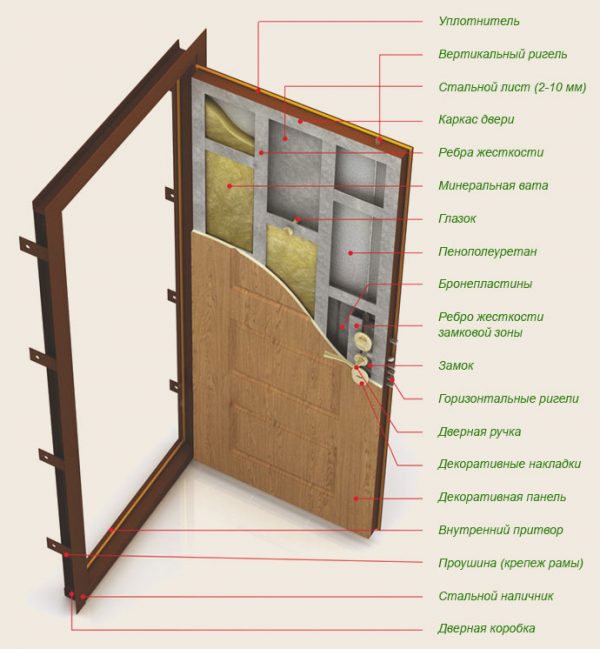

Чертёж должен подробно отражать конструктивные особенности двери

Все эти нюансы отражаются в чертеже. Габариты коробки принято закладывать с учётом монтажного зазора, который позволяет выставить конструкцию в горизонтальной оси. Он впоследствии заполняется пеной. Для регулировки положения двери и устранения перекосов достаточно зазора в 2,5–3 см.

Для равномерного распределения массы дверного полотна на коробку используется от 2 до 4 петель. Навесы могут быть внутренней или наружной конструкции. Чаще пользуются наружными петлями. Расстояние от края полотна до петель сверху и снизу составляет 15–20 см. Если дверь тяжёлая и есть необходимость в дополнительной подвеске, между основными петлями монтируют одну или две вспомогательные. На чертеже отмечают точное расположение навесов с учётом их собственных размеров.

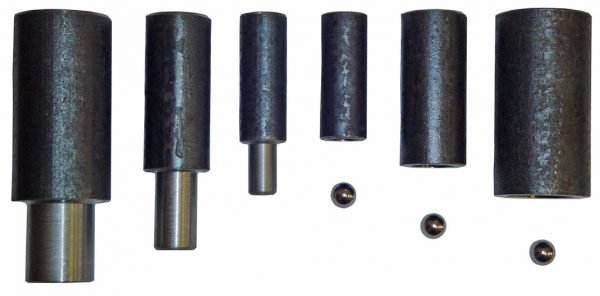

Опорный шар внутри гильзы смягчает рабочий ход петель

Любая дверь оборудуется рёбрами жёсткости. Они представляют собой металлические уголки или трубы четырёхгранного сечения, расположенные вдоль, поперёк или по диагонали полотна. При их размещении учитывается два фактора:

• место расположения замка и дверной ручки (для удобства монтажа рёбра жёсткости не пересекаются с местом установки замков);
• способ утепления двери (т. к. теплоизоляционный материал крепится в углублениях между рёбрами).

Утеплитель располагается между рёбрами жёсткости двери

На чертеже нужно отобразить наружную отделку двери и необходимые для этого конструктивные узлы. К примеру, если одну из сторон планируется обшить вагонкой, внутрь полотна закладывают деревянные бруски, к которым впоследствии крепят облицовку

Если створка покрывается краской или ламинированной плёнкой, необходимости в установке брусков нет, но уделяется большее внимание плоскости полотна. Поверхность тщательно шлифуется, устраняются потёки металла, образующиеся во время сварки

Достоинства и недостатки профилированных труб

Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:

• невысокую цену;
• высокую прочность при легком весе;
• возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

На участке

К недостаткам профильных изделий относят:

• подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
• неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.

Фигурный металлоштакетник

Делаем дверное полотно (видео)

Перед тем, как начать изготовление дверного полотна, сперва изготавливают раму. Рама изготавливается исходя из того, что между ней и дверной коробкой должен оставаться зазор равный в общем зачете 20мм по высоте и 15мм по ширине. Правильное распределение зазоров по всем четырем сторонам будет указано ниже. Далее используется уголок нужной длины (для этого дела подойдет уголок 40х25мм), которым также выкладывается прямоугольник, и начинается сварка.

Необходимо будет с помощью болгарки вырезать в профиле вырез под замок. Забейте в раму рейки из дерева нужной длины, чтобы потом было проще производить обшивку двери. Следующим шагом будет приваривание петлевого профиля к самим петлям и дверной коробке. Так будет легче вести сварочные работы.

Готовая сваренная рама металлической двери

Расстояние между петлями тщательно промеряется, что на коробке, что на раме двери, поскольку нужно точное совпадение. После этого укладываем раму внутрь коробки и следим за тем, чтобы все было параллельно друг другу.

И вот самый важный шаг – изготовление дверного полотна. Из листа стали вырезается такая его часть, которая будет перекрывать проем на 1 см с каждой стороны, кроме той, где замок. Эта сторона должна перекрываться на 1,5см.

Теперь укладываем лист так, что верхний и нижние края у коробки выступали на 10мм, со стороны замка на 5мм, со стороны навесов на 15мм. В нескольких точках лист начинает прихватываться к коробке.

Далее переворачиваем коробку, и наш лист оказывается внизу. Дверная рама тем временем находится внутри коробки. Пришла пора выставить зазоры между дверной коробкой и рамой. От порога это расстояние будет равняться 10мм, равно как и сверху. С той стороны, где есть замок, оно равно 8мм, а там, где петли – 7мм.

Чтобы зафиксировать зазоры, можно использовать различные подручные средства вроде полосок от металла разной толщины.

Пора приваривать раму к листу. Сам шов не должен быть длиннее 40мм, а расстояние между началами швов около 200мм. Сварка ведется от середины к краям с разных сторон, используется обратноступенчатый шаг. Если будущая дверь начинает сильно нагреваться – дайте ей время остыть.
