Установка металлических дверей

Способы установки

В соответствии с типом конструкции крепится крепление доводчика по-разному:

• на поверхности дверной коробки;
• в полу;
• в пазу короба;
• доводчики для раздвижных дверей скрыты в петлях или представляют собой устройства линейного типа, которые закрепляются на дверной коробке (работают они по иному принципу, чем аналоги для распашных створок).

Определяя способ установки, нужно учитывать особенности дверной коробки, толщину зазора между коробом и полотном. Например, доводчик на пластиковую дверь крепится на поверхности дверной коробки, соединяется с полотном тягой.

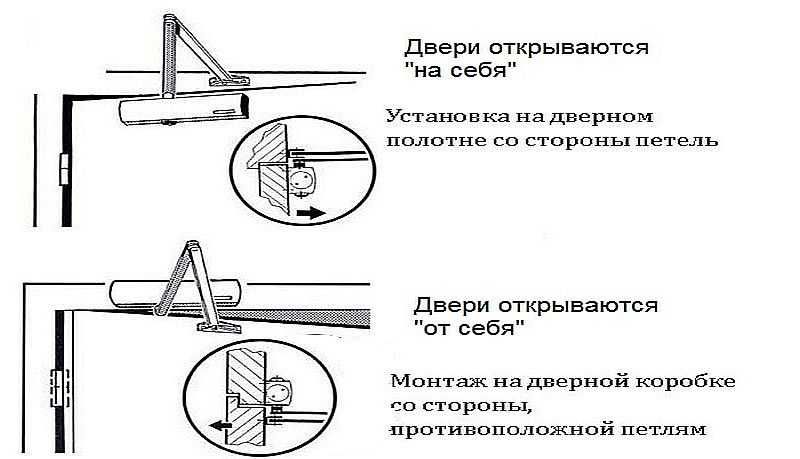

Возможные варианты установки на полотне двери

Корпус доводчика располагается несколькими способами:

1. на полотне, тогда тяга будет закреплена на дверном коробе или в пазу, который тоже вырезают в коробе;
2. на дверной коробке, соответственно, свободный конец тяги располагается на створке.

Если планируется закрепить конец тяги в пазу дверного короба, в данном случае вариант расположения корпуса доводчика всего один — на полотне. На балконную дверь механизм всегда устанавливают стандартным способом: корпус доводчика на створке, тяга закреплена на поверхности дверного короба.

Особенности монтажа своими руками

В соответствии с выбранным усилием открывания полотна определяется расстояние между петлями и корпусом механизма. Доводчик для легкой двери должен характеризоваться классом EN1-EN4. Для установки используется шаблон в масштабе 1:1. Его нужно наклеить на дверное полотно скотчем. После этого переходят к сверлению отверстий под крепеж. Рычаг, выполняющий функцию тяги, следует разделить на 2 элемента. После этого одна часть устанавливается на дверном коробе, а вторая — на полотне. Затем элементы рычага соединяются и он регулируется по длине.

Установка доводчика на дверь

Чаще всего в жилых помещениях устанавливается реечный доводчик с гидравликой и именно на его примере будет расписан порядок действии при самостоятельном монтаже устройства.

Выбор варианта работы доводчика

Доводчик на пластиковую входную дверь, в первую очередь, устанавливается исходя из стороны открывания полотна. Если оно открывается от себя, то на самом полотне устанавливается рычаг, а корпус на косяке. Если же дверь открывается на себя, то все производится наоборот – рычаг на косяке, коробка на полотне.

Важно устанавливать доводчик так, чтобы регулировочные болты находились со стороны дверных петель, что в дальнейшем значительно облегчит регулировку конструкции

Разметка места установки

К каждому механизму прилагается установочный шаблон, который значительно упрощает процесс установки, особенно если нет опыта в этом деле. Шаблон изготовлен в масштабе 1:1 и универсален в своем роде, потому как учитывает различные варианты открывания полотна.

Все что необходимо сделать – приложить готовый трафарет в нужное место и с его помощью произвести разметку точек сверления каналов для дальнейшей установки крепежных деталей.

Крепление элементов механизма

На этом этапе происходит установка корпуса и рычага на необходимых местах с помощью метизов, идущих в комплекте с механизмом. После этого приступают к соединению половинок тяги.

Если же крепление механизма происходит не на пластиковую дверь, а на металлическую, то в процессе сверления применяются бонки, по внешнему виду напоминающие втулки с резьбой. Если работать с обычным сверлом, то можно деформировать полотно и исправить проблему уже не получится.

При самостоятельной установке доводчика необходимо быть предельно осторожным, потому как малейший промах приведет к тому, что дверь будет не плотно прилегать к косяку. Либо же наоборот полотно будет закрываться очень медленно, что приведет к теплопотере. Данные недочеты исправить сугубо регуляцией доводчика не всегда получается. Чтобы всего этого избежать, к установке механизма необходимо отнестись со всей ответственностью. Но если он установлен неправильно, то в дальнейшем избежать перекоса полотна не получится.

Чтобы понять, правильно ли установлен доводчик, необходимо обратить внимание на следующие признаки:

• Плавность открывания и закрывания створки (не должно быть сильных рывков со стороны пользователя);
• Полное отсутствие посторонних звуков (скрип, шум, скрежет и прочее).

Установка напольного типа доводчика

Данный способ несколько сложнее предыдущего. Сам доводчик устанавливается на полу, а крепление происходит к нижней части двери.

При монтаже механизма необходимо учитывать то, что он имеет толщину около 4 см, поэтому чтобы каждый раз об него не спотыкаться, доводчик утапливают в пол. В основном это делают еще во время строительства дома, потому как в противном случае необходимо будет выполнить целый комплекс работ по подготовке ниши в полу.

Для верхнего и нижнего доводчика предлагается разный тип фурнитуры. В первом варианте конструкция состоит из двух частей, одна крепится к коробке, а вторая к полотну. Во втором случае фурнитура встраивается в нишу пола, после чего крепится к устройству.

Примерный порядок установки доводчика на дверь

Установка шаблона

Для облегчения разметки на листе с инструкцией каждого механизма напечатан разметочный шаблон в натуральную величину (масштаб 1:1). На нем обозначены четыре отверстия для крепления корпуса и рядом два отверстия для крепления тяги.

Над шаблоном отпечатана сплошная красная полоса, которая служит горизонтальным ориентиром при разметке.

• Бумажный шаблон примеряется к полотну или коробке. Красная полоса должна идти по верху дверного полотна.
• По отметкам отверстий накерниваются или насверливаются метки.
• Шаблон убирается. В металле насверливаются отверстия меньшего чем саморезы диаметра.
• Корпус механизма ставится на место, крепится одним саморезом.
• Проверяется правильность положения корпуса, при необходимости он поворачивается на одном саморезе в нужное положение.
• Закручиваются остальные три шурупа или самореза.

Отверстия под доводчик

Диаметр отверстия определяется толщиной крепежного элемента (шурупа или самореза) без толщины резьбы (винтовой нарезки). Если просверлить отверстие диаметром как у крепежа с резьбой, он не будет держаться. Как правило, подходящие отверстия сверлят сверлом толщиной 3 мм. Если в комплекте более тонкий крепеж, используют более тонкое сверло.

Монтаж

Пластина тяги одевается на вал механизма под углом 90 градусов и крепится болтом с шайбой их комплекта. Вал выходит на две стороны, сверху и снизу. Если корпус стоит на коробке, пластина одевается снизу. Если корпус стоит на полотне, пластина одевается сверху. Дверь закрывается.

Улитка крепления рычага с двумя отверстиями под крепеж подводится к полотну и крепится на заранее подготовленные отверстия.

Тяга (рычаги) имеет несколько степеней регулировки. Во-первых, основную пластину можно насадить на многогранный вал самого доводчика, как под углом в 90 градусов (перпендикулярно корпусу), так и со смещением примерно в 12 градусов. Пластина фиксируется на валу болтом и шайбой. При необходимости, болт можно выкрутить и изменить положение пластины.

Соединение рычага с тягой

Пластина и рычаг тяги уже соединены у большинства производителей заводским креплением. Остается одеть пластину на вал и прикрутить улитку рычага тяги на место.

Как поставить на калитку

На калитку доводчик ставится точно так же, как и на дверь. Отличия могу быть в расположении механизма. Его можно ставить снаружи, изнутри, выше или ниже.

• Если над калиткой с одной стороны есть навес, желательно, чтобы механизм располагался под ним для защиты от осадков.
• Если калитка не из прочного массива, а набрана на жёстком периметре, механизм и тягу следует крепить на жесткой планке конструкции. Например, если на сваренном прямоугольнике из профиля квадратного сечения закреплен профлист, тогда доводчик крепят на жесткую пластину, закрепленную на прочном квадратном профиле М помощью сварки или болтов.

Выступающие части тяги должны быть расположены уместно. Например, если они будут торчать на улицу, это не всегда может хорошо выглядеть.

Как установить на металлическую дверь

При креплении доводчика и тяги на тонкую железную дверь без утепления, желательно использовать не шурупы и саморезы, а резьбовой крепеж – винты или болты, проходящие по диаметру в отверстия корпуса доводчика и улитки крепления тяги и гайки с шайбами. Потребуется электродрель и сверло по диаметру винтов или чуть больше. В остальном правила установки такие же, как описано выше.

Коротко о главном

Установка доводчиков производится в несколько этапов: выбор схемы монтажа, работа с шаблоном, непосредственно монтаж элементов прибора и его конечная настройка.

Специфика установки заключается в вариантности её исполнения. Конструкция может быть смонтирована в скрытом варианте, когда устройство не видно глазу и в накладном исполнении, где рычаг и корпус прибора устраивается непосредственно на дверях.

Стандартный метод устройства считается самым распространённым, но бывает необходимость осуществления сложного монтажа конструкции, где применяются дополнительные элементы типа пластин и уголков.


Место установки доводчика

Наиболее распространенными являются дверные накладные доводчики, которые устанавливаются в верхней части с внутренней или наружной стороны полотна в зависимости от типа открывания. Реже встречаются врезные изделия для входных дверей, которые скрываются внутри пола, дверной створки или коробки. Подобные механизмы используются в случае невозможности установки в стандартном положении либо из соображений эстетики, например, на стеклянных дверных створках.

Накладные закрывающие механизмы по конструкционным особенностям подразделяются на два вида:

Доводчики, оснащенные рычажной тягой из двух коленцев. Преимуществами являются простота установки, надежность механизма, достаточно высокий уровень передачи усилия, возможность нескольких вариантов регулирования. Существенным недостатком является выступающий за уровень фасада перпендикулярно корпусу доводчика рычаг, вероятность которого быть поврежденным от действий нарушителей достаточно высока. Кроме того, рычажная тяга требует приложения усилий при открывании дверной створки, что не очень удобно для детей и людей в возрасте.

Доводчики, оснащенные закрытым скользящим каналом внутри коробки, по которому двигается свободный край шарнира с роликом на конце. Преимуществами являются высокие декоративные качества из-за отсутствия выступающих частей, минимальная вероятность повреждений, носящих характер вандализма, возможность дополнительного оснащения механизма ограничителем открывания внутри канала, установка в дверях, близкорасположенных к стене. Недостатки: минимальное количество регулировок и дополнительного оснащения, более высокая стоимость по сравнению с рычажными.

Процесс установки

Узнаем, какие этапы работы потребуется произвести, чтобы установить доводчик на металлическую дверь. Будет разбирать монтаж верхнего доводчика, как наиболее простого и популярного вида.

Подготовка

На данном этапе необходимо ознакомиться с инструкцией, приложенной к устройству, внимательно ее прочитать. Это избавит от вероятных «косяков» при работе. Кроме того, необходимо убедиться, что необходимый крепеж и инструменты имеются в полном составе. К каждому устройству прилагается соответствующий шаблон, с помощью которого можно легко и без особых усилий провести монтаж.

Разметка

Этот этап необходим для того, чтобы точно установить — где именно будет крепиться устройство. Точное обозначение места крепления значительно упростит последующую работу. Разметка включает в себя крепление шаблона, прилагающегося к устройству скотчем к двери. Затем по этому шаблону размечаются керном все отверстия, которые нужно будет проделать в двери. Шаблон должен быть закреплен ближе к петлям двери в верхней части дверного блока. Имейте в виду, что на самом дверном полотне располагается механизм устройства, а на раме — рычаг.

Также вам будет полезно узнать о том, как осуществляется установка межкомнатных дверей своими руками.

На видео- как происходит установка и эксплуатация доводчика:

Проверка сверла

Чтобы точно убедиться, что выбранный диаметр сверла подходит креплениям доводчика, возьмите ненужный лист металла, и проделайте для пробы несколько отверстий на нем, сверив затем с креплениями устройства. Эта мера позволит не ошибиться с выбором, особенно, если большого опыта подобных работ нет.

Монтаж

Если проверка прошла успешно, и вы уверены, что отверстия подойдут креплениям доводчика, можно начинать сверлить по разметке шаблона. После того, как отверстия готовы, крепится доводчик, и проверяется его ход. Корпус доводчика располагайте таким образом, чтобы клапаны регулировки скорости были направлены в сторону дверных петель.

Рычаг необходимо разделить на две части, и прикрутить затем лапку бокового рычага к коробке двери. Для этого нам нужна толщина дверных коробок межкомнатных дверей. На четырехгранный вал, имеющийся у каждого доводчика, наденьте основной рычаг, после чего закрепите его винтом и шайбой. Боковой рычаг переведите в перпендикулярное положение, и соедините его с основным рычагом. Убедитесь, что устройство стоит ровно, без перекосов: надежно и прочно.

Также стоит больше узнать о том, как выглядит монтажный комплект для установки межкомнатных дверей.

Регулировка

После того, как устройство зафиксировано на своем месте, его необходимо отрегулировать, чтобы обеспечить безупречную плавность хода. Регулировку проводят, вращая определенные винты. Как именно вращать, и в какую сторону, указано в инструкции. Эта работа проводится при помощи ключа-шестигранника.

Регулировка доводчика

Необходимо уточнить, что у типовой модели доводчика имеется всего два регулировочных винта. При этом первый отвечает за скорость открывания-закрывания двери, а второй за закрытие на последнем этапе — полное дохождение (доводку) дверного полотна до места назначения. Некоторые, более функциональные устройства, оснащены дополнительными опциями регулировки. Так, можно установить принудительное замедление, которое не позволит резко, рывком распахнуть створку. А вот как осуществляется регулировка дверного доводчика apecs, можно увидеть здесь.

После регулировки на нижнюю часть доводчика наденьте защитный колпак.

На видео- регулировка доводчика:

Отделка двери

После того, как доводчик установлен и отрегулирован, необходимо скрыть следы установки с дверного полотна: убрать все дефекты, устранить появившиеся недостатки, портящие вид двери

Также стоит обратить своё внимание на то, как поменять замок на металлической входной двери

Этапы установки конструкции на дверь

Разрабатываем схему

Чаще всего появляется необходимость установить доводчики на наружные двери. Обычно схему продумывают таким образом, чтобы корпус оказывался в комнате. Но для моделей с повышенной стойкостью к холоду это не принципиально. В схеме следует отметить, какой диаметр крепежа потребуется. Это позволит точнее подобрать сам доводчик и сверла для его установки. При необходимости стоит проконсультироваться с профессионалами. Когда дверь будет открываться в сторону доводчика, корпус ставят на полотно. А вот рычажный комплекс располагается на раме. Иной подход требуется, если дверь предстоит открывать наружу от доводящего узла. Тогда блоки меняются местами. Скользящий канал придется ставить на корпусе двери, а основную часть устройства — на косяке.

Выбираем варианты монтажа

Устанавливая накладной дверной доводчик, выполняют такие действия:

• определение позиции монтажа;
• выбор наружного (вариант – внутреннего) расположения;
• определение направлений, куда аппарат должен открывать дверь;
• прикладывание монтажной схемы, сопровождающей каждое официально поставляемое изделие, к полотну и косяку.

Дополнительно по шаблону узнают, на дверях каких категорий может ставиться доводчик. Еще там показывают, в каких случаях можно менять места крепления. Выделение каждого варианта цветом или пунктиром поможет не запутаться

Важно: если дверь сделана из алюминия либо тонкой стали, придется ставить особые крепежи — так называемые бонки. Они помогают избежать повреждения материала там, где крепятся

Когда отметки при помощи схемы и шаблона закончены, корпус доводчика и рычаг либо планку закрепляют на полотне (коробке) саморезами. На корпусе фиксируют второй сегмент рычага. После этого можно уже соединять рычаг, формируя своеобразное «колено». Но не всегда подобное решение позволяет выполнить поставленную задачу. Альтернативные подходы нужны, когда работают с калиткой или с дверью непривычного вида.

В этой ситуации выбирают иногда схемы с параллельной установкой на пластину или с монтажными уголками. Роль уголков — помочь, если не удастся зафиксировать рычаг на поверхности коробки. В ряде случаев корпуса доводчиков ставятся на уголковый элемент, размещенный над верхним откосом. При этом рычаги прижимают к полотну. В ином варианте на дверь ставят пластину, выводя ее за верхнюю кромку.

Затем на эту пластину уже фиксируют корпус. Рычаг в таком варианте обычно ставят на дверную коробку. Чтобы максимально увеличить площадь откоса, корпус крепят на полотно обычным образом. Далее рычаг присоединяют к монтажной пластине. Есть еще один способ: при нем пластину располагают на коробку, монтируют корпус, а рычажный элемент фиксируют на полотне.

Как устанавливать: пошаговое руководство

Но просто выбрать тот или иной подход к монтажу доводчика недостаточно. Обязательно требуется выполнить строгую последовательность работ. Чтобы сделать все правильно своими руками, шаблон крепят на полотне при помощи тонкого скотча. Потом берут кернер и размечают серединные точки отверстий. Теперь можно поставить корпус с использованием штатного крепежа. Точность установки определяют, смотря на расположение регулирующих винтов. Далее приходит очередь крепить рычажную систему. Стандартные правила предусматривают, что нужно ее фиксировать на противоположной от двери стороне. В некоторых случаях соединительная система поставляется в уже собранном виде. Тогда на время работы шарнир вытаскивают — надо только потом поставить его на положенное место.

Теперь надо закрепить не подлежащий регулировке сегмент — колено. Чтобы повесить его в воздухе на точно отведенном месте, применяют ось доводчика. Фиксация производится гайкой, закручиваемой ключом

Важно: когда доводчик монтируют для исключения шума, колено по инструкции закрепляется только одним способом — под углом 90 градусов к двери. При этом рычаг располагают под тем же углом к полотну, а соединять детали нужно только после полного закрытия двери

Иначе поступают, когда на первом месте — усиленный прижим полотна. В этом случае само полотно снабжается уплотнителем либо защелкой, а жесткий рычаг монтируют под углом 90 градусов к двери. Колено делают регулируемым, но обязательно добиваются, чтобы его длина позволяла нормально работать механизму. Этот подход поможет увеличить скорость финального прихлопа. Оканчивают монтаж, связывая два сегмента шарниром.

Виды доводчиков

Верхний доводчик

Наиболее распространенный тип доводчика для входных дверей. Такой доводчик крепится наверху полотна или над ним. Такие вы видели в магазинах и офисах.

Напольный доводчик

Такие доводчики невидимы и не влияют на дизайн двери. Напольный доводчик устанавливается внизу двери и выдерживает вес конструкции до 300 кг.

Скрытый доводчик

Скрытый доводчик устанавливается внутри полотна входной двери. Распространенный вид таких доводчиков — петля-доводчик. Небольшое устройство располагается в механизме дверной петли. Однако скрытые доводчики из-за миниатюрности нельзя ставить в массивные конструкции. Скрытые доводчики редко применяются в современных дверях.

Верхний доводчик

Напольный доводчик

Скрытый доводчик

Руководство к установке доводчика на дверь своими руками

Производители возвратного механизма дают монтажную схему, которая вычерчена в натуральную величину. Ее накладывают на дверь, чтобы разметить установку. Цветом помечена линия двери, сторона створки с петлями и нанесены другие указатели.

Пошаговая инструкция:

• технологическую схему крепят на дверь скотчем;
• керном или другим инструментом размечают отверстия;
• по схеме ориентируют доводчик, чтобы он стал торцом с винтами в бок с петлями;
• крепят коробку прибора;
• разъединяют рычаг на две части, закрепляют лапку рукоятки к полотну;
• вторую часть рычага фиксируют к доводчику.

Регулируемая сторона рычага для полотна с защелками ставят на 90° к двери так, что створка доводится до почти зарытого состояния. Длину рычага сокращают, чтобы получился легкий нажим для защелкивания.

Регулировка и настройка доводчика

Конструкции приборов отличаются, регулировочные элементы могут располагаться в разных местах. Для настройки используют руководство из технического паспорта.

Общие правила для всех винтов:

• если вращать по часовой стрелке, мощность и скорость закрывания будет увеличена;
• поворот против часовой стрелки уменьшает силу и тормозит полотно.

Регулировку проводят плавно, не крутят винты на несколько оборотов сразу. Иногда достаточно ¼ или ½ оборота. Если сильно нарушить баланс работы, на восстановление начального положения уйдет много времени. Для регулировки закрывания и скорости доводки используют различные элементы. Винты вращают понемногу до того состояния, пока створка не будет плавно приходить в закрытое положение.

Особенности установки скрытых доводчиков

На той стороне полотна, где расположены петли, размечают место для доводчика. Измеряют размер цилиндра по длине, на сверле ставят отметку, чтобы не сделать слишком глубокое отверстие. Сверлят гнездо, ставят в него цилиндр, чтобы фиксирующая планка прижималась к площади полотна.

Пластину обводят карандашом, вынимают цилиндр, в полотне зарезают выемку под планку. После второй вставки корпуса проверяют закрывание, отмечают соответствующее место на откосе. Поступают, как с предыдущей пластиной — делают выборку, чтобы утопить.

Планку с цилиндром крепят к полотну, плоскогубцами оттягивают наружную деталь от внутренней до того положения, когда покажется малый отрезок цепи. Надевают фиксатор, который крепят в растянутом положении. Наружную планку прикручивают саморезами к выборке на откосе дверного проема. После этого убирают фиксатор, и контролируют работу доводчика.

Зачем нужны доводчики для дверей

Функция доводчика — закрывать дверь и сделать это закрывание плавным. Дверь не будет хлопать, а значит дольше прослужат механизмы — петли, замок. Как правило, дверные доводчики устанавливаются на двери там, где проходят большие потоки людей: офисы, торговые центры, магазины, клиники и другие учреждения, чтобы не допускать теплопотери из здания.

Поэтому ставить дверной доводчик на входной двери в квартиру обычно не требуется. Входная дверь там закрывается полностью и выходит в подъезд, что сводит риск «обогрева» подъезда за счет своей квартиры к нулю. Также квартирная дверь легкая и не требует при закрывании больших усилий.

Иногда устанавливают доводчик на дверь в частном доме, поскольку уличные двери как правило более массивные и риск проникновения холода и пыли с улицы возрастает.

Фиксация доводчика на полотне двери

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

• Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
• Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
• Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
• Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
• Выполнить фиксацию корпуса.
• Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
• Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.
