Маты для водяного тёплого пола

Особенности установки

Стержневые инфракрасные полы — многослойная структура, установка которой возможна двумя способами.

Укладка на стяжку

На стяжку — подразумевается заливка чернового пола из бетонного раствора, который расширяется в процессе нагревания. На него кладётся слой тепло и гидроизоляции, маты, армирующая сетка, поверх которой заливается тонкая стяжка и устанавливается напольное покрытие.

На деревянный пол

Суть установки на пол из дерева, способ ещё называется настильным, заключается в сооружении «пирога» состоящего из утепляющей подложки с фольгированным слоем, лаг из дерева, арматурной сетки, к ней будут фиксироваться нагревательные элементы, и финишного покрытия.

Процедура монтажа нагревательных электрических матов

Укладывать данные строительные материалы необходимо предельно осторожно, чтобы не повредить нагревательный провод. Во время установки нельзя использовать строительные инструменты или материалы, которые являются режущимися. Лишний раз наступать на провод нельзя

Также контролируйте, чтобы какие-то осколки маленького размера не валялись на кабеле. После того, как вы проведете установку плиток, необходимо провести проверку на наличие швов

Лишний раз наступать на провод нельзя. Также контролируйте, чтобы какие-то осколки маленького размера не валялись на кабеле. После того, как вы проведете установку плиток, необходимо провести проверку на наличие швов.

Что понадобится для различных полов? Для покрытия из бетона понадобится следующее:

• пол из бетона;
• теплоизоляция;
• стяжка;
• использование амортизатора, который образует защиту от деформации;
• компонент нагревания;
• клей для кафеля;
• кафель;
• трубка для защиты термодатчика;
• температурный регулятор;
• холодные кабели.

Если вы хотите сделать теплый пол из древесины, то понадобится следующее:

• покрытие;
• материал, который выравнивает пол;
• плиты экструдированного пенполистирола;
• пол из древесины.

Для старого покрытия подойдет следующее:

• новая стяжка;
• клей для кафеля;
• компонент для нагревания;
• старая стяжка;
• пол из бетона.

Рассмотрим поэтапную инструкцию монтажа нагревательных матов, чтобы сделать тёплый пол:

• составьте план для монтажа;
• далее проводится установление коробок, трубки для температурного датчика. Делается это в согласии с планом монтажа;
• затем производится подготовка поверхности пола. Необходимо заделать все дефекты, то есть горизонтальные трещины, дырки;
• потом проведите проверку нагревательного мата на сопротивление электричества;
• раскатываем нагревательные маты;
• проводится укладка и закрепление матов. Можно на маленький промежуток времени подключить мат;
• дальше укладывается кафельная плитка;
• снова производится проверка на электрическое сопротивление.

Процесс подготовки поверхности

Все дефекты необходимо устранить. Поверхность нужно зашпаклевать, также она должна быть чистой без пыли.

Перед началом монтажа подготовьте план, где будут располагаться теплые полы. Также на плане следует отметить месторасположение температурного датчика и термостата (регулятор). Надо заранее понять, где будет располагаться канавка для трубки термодатчика. Фиксация данной трубки происходит в канавке, она должна быть равноудалена от нагревательных проводов. Одно отверстие необходимо закрыть при помощи скотча, а другой конец трубки нужно завести в коробку для распределения.

Всего есть два метода монтажа данной отопительной конструкции:

• Маты монтируют проводом нагревания вверх.
• Маты монтируют проводом нагревания вниз.

Первый метод является наиболее распространенным. Данный метод заключается в том, что происходит укладка кабеля вверх, а сетка монтируется вниз. Крепление производится при помощи клея. Затем на матах должен быть нанесен слой клея, толщина которого должна составлять пять миллиметров. На клей уже происходит установка напольного покрытия (плитка).

Когда вы наносите клей, необходимо следить, не образуются ли пустоты воздуха, иначе это может привести в будущем к тому, что нагревательный кабель перестанет работать из-за перегрева. Провод должен полностью находиться в клее для плитки.

Какие лучше купить маты для тёплого водяного пола: популярные модели

Если вы ещё не определились с тем, какие маты для тёплого водяного пола в вашем доме лучше купить, предлагаем познакомиться с моделями, пользующимися особой популярностью у потребителей. Возможно, среди них вы найдёте подходящий вариант.

Пенополистирольные маты для тёплого пола Кнауф Industries

Размер одного мата для тёплого пола Кнауф INDUSTRIES составляет 1200 мм × 600 мм или 0,72 м². Бобышки большого размера и особой конфигурации позволяют надёжно зафиксировать отопительный контур с трубами диаметром 16 мм либо 20 мм. Для правильной фиксации элементов относительно друг друга предусмотрен двойной замок, располагающийся по периметру каждого мата. Наличие разметки облегчает выполнение монтажных работ.

Большой размер бобышек позволяет по ним перемещатьсяКнауф Industries

Фиксаторы с бобышками Rehau Varionova

Немецкая компания предлагает маты для тёплого водяного пола Rehau, цена которых полностью соотноситься с их качеством. Размер панелей из полистирола составляет 1450 мм × 850 мм × 24 мм при расчётных габаритах 1400 мм × 800 мм. Укладка водяного контура диаметром 14–17 мм может производиться с шагом кратным 50 мм. Сформированный слой способен выдержать нагрузку до 60,0 кН/м².

Особая конфигурация бобышек гарантирует надёжную фиксацию трубRehau Varionova

Пенощит WF 16-50

Качественные изделия, способные стать достойным конкурентом зарубежным аналогам. Для изготовления матов для водяного тёплого пола «Пенощит» используется полистирол марки ПСБ-С 35 с ячеисто-пористой структурой плотностью 21–25 кг/м³. Благодаря этому, плиты обеспечивают достаточный уровень теплоизоляции. Шаг укладки может быть кратен 50 мм. Подходят для труб диаметром 16 мм. Размер плит 1000 мм × 1000 мм × 50 мм.

Тщательно продуманная конструкция, сочетающая в себе выступы и проемы, гарантирует надёжную фиксацию труб водяного тёплого пола. Изделия позволяют надёжно зафиксировать трубы диаметром 16 мм без дополнительного крепежа. Основание 30 мм. Этого достаточно для тепловой изоляции уложенного покрытия.

Пенощит WF 16-50

NP-35 от Oventrop

Качественные маты с «бобышками», которые можно использовать под устройство наливного пола и цементно-песчаную стяжку. Обладают высокими тепло и звукоизоляционными характеристиками.

Высокое качество и продуманная конфигурация выступающих элементовNP-35 от Oventrop

Коротко о главном

Утеплитель под тёплый водяной пол стоит подбирать очень тщательно. Он не должен пропускать холод и позволять тёплому воздуху выходить. Задача подложки под водяной пол – равномерное распространение тепла по всему помещению. Отличным вариантом подложки станут маты для тёплого пола. Они бывают разных видов, соответственно и характеристики у них неодинаковые.

Важно подбирать маты под особенности помещения. Тонкие материалы не подойдут для подвальных помещений: можно использовать только в качестве усиленного нагрева

Лучше всего подойдёт пенополистирол с «бобышками», потому что в него проще всего поместить систему нагрева тёплого пола. Главное, ответственно подойти к выбору и монтажу материала, тогда тёплый пол прослужит долгие годы и будет исправно греть дом.

Обогрев пола нагревательными матами это просто

Нагревательные маты относятся к электрическим теплым полам. Нагревательным элементом является нагревательный или греющий кабель. Тип кабеля используемого в нагревательных матах — резистивный, конструкция кабеля — одножильная или двухжильная.

Важнейшей особенностью нагревательных матов, которая формирует, как его плюсы, так и его минусы, является заводская готовность конструкции. Греющий кабель уже закреплён на армирующей сетке с шагом укладки зигзага кабеля, который нельзя поменять.

Как следствие, продаются греющие маты готовыми комплектами, рассчитанными на определенную площадь пола, который нужно обогреть.

Так как самостоятельно обрезать длину мата довольно сложно, то при покупке готового комплекта греющего мата площадь округляют в меньшую сторону. Например, для комнаты 6,7 метров, берут мат для обогрева 6 метров площади.

Вторая особенность нагревательных матов для пола, это невысокая мощность греющего кабеля. Из-за этого толщина мата незначительна и практически не влияет на конструкцию пола.

Однако малая мощность греющего кабеля исключает укладку мата на слой утеплителя. Если это сделать, то велика вероятность перегрева кабеля и выхода его из строя. Как следствие, малая мощность и невозможность использовать утеплитель, исключает применение нагревательного мата, как основного отопления жилища и применение на больших площадях.

Помещения для применения нагревательного кабеля это ванные, санузлы, кухни, балконы, коридоры, прихожие, небольшие холлы в доме. Для примера приведу таблицу готовых конструкций матов «Теплолюкс» ProfiMat.

Как видите максимальная площадь, которую может обогреть мат, 15 метров

Также обратите внимание на шаг площадей. Он составляет 0,5 метра для малых площадей и 1-3 метра для средних

Как я уже сказал, при покупке округление площади делают в меньшую сторону.

Если сложить все перечисленные особенности нагревательных кабелей, становится понятен рекомендуемый тип его монтажа. Прежде всего, это укладка нагревательного мата под плитку.

Нагревательные маты под плитку это, практически, идеальный вариант теплого пола, если вам не нужно и даже нежелательно увеличивать толщину пола. Нагревательный мат укладывается на бетонное основание, без дополнительных стяжек, непосредственно в слой плиточного клея. Согласитесь это удобно.

Второй вариант использование теплового мата это укладка в стяжку для последующей отделки ковролином, ламинатом, линолеумом, паркетной доской. В таком варианте монтажа толщина стяжки должна быть минимальная, то есть 3 см без армирования. Укладка мата провидится на бетонное основание без использования утеплителей.

Вернёмся к укладке мата под плитку и сформулируем второй минус нагревательного мата. Первый минус считаем невозможность точного расчёта по площади помещения и необходимость округления площади в меньшую сторону.

Второй минус нагревательного мата это высокая вероятность повреждения при укладке его под плитку в слой плиточного клея. Толщина кабеля в мате небольшая, кабель используется НЕ бронированный и неаккуратное использование зубчатого шпателя при укладке плитки может кабель повредить. Это не редкость и об этом нужно помнить.

Как выбрать

Сегодня можно выбрать любой греющий элемент и мат, например, с фиксаторами, с пупырышками, пенопластовый, двухжильный, термопластовый (термопласт) и т. д.

Необходимо также принимать во внимание диаметр труб и свойства здания, в котором выполняется укладка теплого пола. Таким образом, рулонный материал в силу собственных низких водоизоляционных данных не подойдет для укладки на нижних этажах. Его с осмотрительностью также нужно использовать в квартирах, где внизу проживают люди, так как в случае протечки труб он никак не сумеет сдержать воду, и влага польется непосредственно на соседскую жилплощадь

Его с осмотрительностью также нужно использовать в квартирах, где внизу проживают люди, так как в случае протечки труб он никак не сумеет сдержать воду, и влага польется непосредственно на соседскую жилплощадь.

Листовые маты и фольгированные пенополистирольные конструкции, наоборот, владеют превосходными водоизоляционными свойствами, что исключает вероятность протечки. Помимо этого, они относятся к материалам, чей показатель теплопроводности весьма невысок, из-за чего их применение гарантирует наибольшую степень передачи тепла полу.

С этим прекрасно справятся профильные маты, произведенные из пенополистирола плотностью до 40 кг/м3. Значительной плотностью еще обладают тонкие плиты и фольгированные маты. Эти утеплители допускается спокойно применять в квартире либо в индивидуальном здании при укладке теплого пола, который будет использоваться в качестве основного отопления. А вот узкорулонный материал проигрывает и с точки зрения данной позиции: его плотности мало для удержания нагрузок, поэтому он может использоваться только лишь с целью организации вспомогательного отопления.

Ещё один параметр, какой необходимо брать в расчет, – толщина мата. В случае если на полу ранее проложена та или иная термоизоляция, допускается использовать наиболее тонкие плиты

Кроме того, при выборе еще нужно принимать во внимание уровень помещения, диаметр трубопровода, слой предстоящей стяжки и напольного внешнего покрытия

Монтаж матов теплого пола с двужильным кабелем

Вообще, объективности ради, стоит сказать, что, как и любая другая по-настоящему качественная ремонтная или отделочная операция, монтаж теплых полов из одножильных или двужильных термоматов требует определенных (специальных) знаний, а также профессиональных навыков.

Но терпение и аккуратность, а также наличие достаточного количества свободного времени могут помочь и непрофессионалу осуществить монтаж теплого пола электрического своими руками.

С двужильными матами монтаж осуществляется чуть проще, чем монтаж одножильных, но зато чуть сложнее подготовительные операции. Ведь термоматы с кабелем в две жилы могут быть уложены практически на любую поверхность, а ее необходимо будет (как минимум):

• очистить от грязи и пылевого слоя;
• выровнять (и заделать все трещинки, выбоинки и т.д.);
• и загрунтовать.

Существует два профессиональных способа укладывания нагревательных матов:

Кабелем вверх и сеткой вниз

Это способ считается самым распространенным и осуществляется следующим образом:
мат раскраивается;
укладывается на подготовленную поверхность кабелем вверх;
клеем точечно крепится к этой поверхности;
и на закрепленный мат наносится тонким непрерывным слоем плиточный клей;
на просохший клеевой слой укладывается плитка.
При таком монтаже важно избежать пустот и воздушных прослоек, чтобы при эксплуатации не допустить тотального перегрева и перегорания кабеля.

Кабелем нагрева вниз. Суть способа проста:
мат выкраивается по монтажному плану и сворачивается в рулон;
на пол наносится клеевой состав слоем в 2-3 мм;
матовый рулон разворачивается кабелем вниз — настилом прямо по клею;
а затем вдавливается (слегка) в клеевой слой;
поверху зубчатым шпателем наносится второй слой клея (5-6 мм);
конструкция просушивается;
и затем по ней кладется кафель.

Подробная инструкция по монтажу теплого пола из термоматов представлена в видео-обзоре:

Особенности материалов для создания матов

Прежде чем использовать маты для теплого водяного пола, требуется подготовить проект и схему послойной укладки. Конструкция, в том числе и бетонная стяжка, должна соответствовать требованиям надежности и устойчивости. Это неоспоримое условие для нормальной работы водяного контура и всех элементов конструкции. Для получения прочной подложки требуются материалы с плотностью не меньше 25 кг/м3.

Еще совсем недавно при укладке обогреваемого пола в жилых помещениях чаще всего применялся полистирол. Он удобен и отличается своей доступной ценой. Но строительные технологии постоянно развиваются, поэтому современные изоляционные материалы еще более модернизированные, делая пол еще более теплым, не требуя больших материальных и трудовых затрат при монтаже. Маты являются настоящим универсальным изделием. В них на слое пенополистирола имеется фольгированный слой, увеличивающий теплоотдачу полу. Все положительные качества, универсальность дает возможность ускорения монтажа конструкции.

Пенополистирол

Несмотря на все достоинства нужно учитывать и недостатки материала. При контакте фольги со стяжкой из бетона проявляется химическая реакция. Не до конца застывший бетон способен разъедать фольгу, тем самым не давая проявляться положительным свойствам. Для предупреждения подобного эффекта между фольгированной поверхностью и бетоном дополнительно кладут полиэтилен.

Тепловые маты, как и пенопласт, минвата, укладывают для сохранения тепла. При выборе нужно следовать правилам монтажа, учитывать все нюансы, чтобы в итоге получить правильно функционирующий теплый пол. На фоне общих расходов цена теплоизоляционных матов не будет критичной. Зато один раз, вложив определенную сумму в ремонт пола, а конкретнее – в его теплоизоляцию, владелец получает надежную и правильно работающую систему.

Разновидности матов

При монтаже системы теплого пола могут применяться несколько разновидностей матов, которые отличаются материалом изготовления, внешним видом, способом укладки, функционалом. Условно они делятся на две большие группы – рулонные и листовые.

Рулонные

Рулонные маты делают из пенофола или вспененного полиэтилена – они обходятся дешевле

Специалисты рекомендуют приобретать рулонный материал, если система является дополнением к основному отоплению и укладывается над нежилым помещением. Материал изготовления таких матов – пенофол или вспененный полиэтилен с лицевым фольгированным слоем. Тепловая энергия отражается от фольги и направляется вверх.

Особенность таких подложек заключается в гладкой поверхности, к которой фиксируют трубы. Для этого можно использовать специальные пластиковые держатели или закреплять контуры с помощью пластиковых зажимов к арматурной сетке, которую прокладывают поверх подложки для укрепления стяжки. Этот тип утеплителя наиболее дешевый. Толщина варьируется от 2 до 10 мм

Особое внимание при его укладке уделяют стыкам – их проклеивают фольгированным скотчем

Еще одна разновидность – маты из пенополистирола с дополнительным слоем фольги и пленки из полимера. Благодаря наличию разметки укладка труб по такому утеплителю происходит проще и быстрее. Контур закрепляют также поверх арматурной сетки при помощи пластиковых хомутов.

Листовые

Пенополистирол перед заливкой закрывают пленкой, чтобы не повредить материал химическими веществами в бетоне

Для изготовления листовых подложек используются разные материалы. Изделия отличаются толщиной. Подложки из пенополиэтилена могут иметь толщину 1 – 12 мм. Эта разновидность утеплителя не рекомендована из-за подверженности к деформации. Сшитый пенополиэтилен обладает хорошими эксплуатационными характеристиками. Толщина такого листового утеплителя варьируется в диапазоне 2 – 20 мм. Материал отличается упругостью и жесткостью.

С водяными теплыми полами чаще используют пенополистирольную листовую подложку, толщина которой может составлять 5 – 200 мм. Главный плюс – негорючесть материала и влагостойкость.

ППС бывает трех видов:

• прессовым;
• беспрессовым;
• экструзионным.

Экструзионная подложка из ППС подходит для всех видов теплого пола. К разновидности подложек, которые применяют в качестве теплоизолятора, относят ППС-листы с гладкой поверхностью. Их толщина составляет не менее 5 см. Главные плюсы: долговечность, прочность, стойкость к механическим воздействиям, способность удерживать тепловую энергию. Это отличный вариант для утепления перекрытия первого этажа над неотапливаемым помещением.

Регулировка температуры

Для того чтобы проводить контроль температуры используются регулятор и датчик. Рассмотрим установку регулятора температуры.

Согласно рекомендациям терморегулятор надо устанавливать рядом с проводкой. Устройство монтируется в стене. Удобное расположение в стене выбирает сам человек.

Чтобы провести установку необходимо выполнить следующее:

• сначала надо сделать отверстие для того, чтобы потом установить устройство;
• также в стене необходимо сделать углубления для кабелей. Оно должно начинаться от участка установки до участка подключения;
• далее надо провести установку канала, чтобы произвести укладку кабелей от места, где будет устанавливаться прибор;
• затем проводится непосредственно установка самого регулятора;
• согласно паспортным данным необходимо осуществить подключение устройства к электричеству;
• дальше нужно произвести установку температурных датчиков в гофротрубе. Диаметр трубы – 20 миллиметров. С одного края ее нужно закрыть, что внутрь не попадала вода. Другой край подключается к распределительной коробке. Установка гофротрубы осуществляется меж витков кабеля для нагревания. Также она плотно прикрепляется к полу.

Нагревательные маты для теплого пола подарят вам неповторимый комфорт и уют в помещении. Сделать их монтаж можно самостоятельно. Вы сможете сэкономить свои денежные средства на отоплении. Отдайте свое предпочтение теплым полам.

Разновидности матов, применяемых для водяных теплых полов

Выпускается несколько типов матов, различающихся материалом изготовления, способом крепления труб, предназначением для конкретных видов помещений.

Фольгированные маты

Фольгированные маты -изготавливаются из вспененных полимеров (чаще всего – полиэтилена, пенофола), и по одну сторону имеют слой фольги. Застилаются они обязательно фольгированной частью наружу, и по этой поверхности выкладывают трубы для теплоносителя.

Самые простые, тонкие фольгированные маты из вспененного полиэтилена

Вариант – не самый удачный, и возможный лишь в том случае, если основание пола уже имеет достаточный уровень термоизоляции, а сам теплый пол рассматривается лишь в качестве дополнения к имеющейся системе отопления. Абсолютно не применим данный вид матов в квартирах первых этажей, под которыми расположены подвалы или цокольные помещения. Неэффективны они и при частном одноэтажном строительстве.

Еще один существенный минус – для выкладки труб поверх таких покрытий потребуются специальные дополнительные конструкции – металлическая сетка, «гребенки» и т.п.

Фиксация труб на металлическую сетку

Тонкие маты из экструдированного полистирола

Плоские маты из экструдированного полистирола (ЭППС) толщиной 40÷50 мм с фольгированным покрытием вполне применимы для водяного теплого пола, но с некоторыми оговорками. Важна  высокая плотность ППС – около 40 кг/м³. Сам по себе материал не имеет гидрозащиты, поэтому потребуется перед укладкой труб простилать его полиэтиленовой пленкой.

Небольшое неудобство на некоторых матах такого класса – отсутствие разметочных линий, поэтому их придется наносить самостоятельно. Зато крепление труб по месту осуществляется очень просто – с помощью специальных скоб.

Скоба для фиксации трубы

Использование подобных матов позволяет смонтировать теплый пол, который может стать основным источником  обогрева в комнате.

Маты из ЭППС с покрытием

Более совершенными являются ЭППС маты из материала повышенной прочности, которые, помимо фольгированного слоя, имеют еще и пленочное покрытие с нанесенной на нее разметочной сеткой, существенно упрощающей процесс укладки труб в соответствии с заранее вычерченной схемой.

Маты из ЭППС с покрытием

Чрезвычайно удобны подобные маты и в укладке на пол. Они раскатываются из рулонов подобно тракторной гусенице, превращаясь в плотную монолитную поверхность безо всяких щелей. Для сопряжения соседних рядов предусмотрены специальные пазы – ламели. Крепление к таким матам также осуществляется с помощью скоб или «гребенок».

Укладка их проста и удобна

Пенополистирольные профильные маты

Безусловно, самыми удобными для теплого водяного пола являются пенополистирольные профильные маты. Их изготавливают по технологии штамповки, что позволяет придать им сложную конфигурацию. На верхней поверхности такого материала имеются фигурные выступы различной формы (прямоугольные, цилиндрические, треугольные и т.п.) высотой от 20 до 25 мм (так называемые, бобышки).

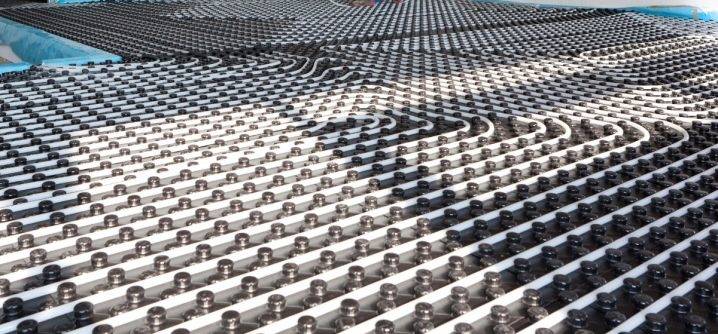

Ламинированный мат с уложенной трубой

В образующиеся между бобышками пазы плотно укладываются трубы отопления, получая при этом отличную фиксацию, полностью исключающую смещение труб во время заливки стяжки.

Профильный мат без ламинирования

В продаже встречаются пенополистирольные маты с бобышками без ламинирующего пленочного покрытия, но лучше остановить свой выбор на  матах с покрытием — они немного дороже, но их надёжность существенно выше, так как они одновременно выполняют и роль гидроизоляционного слоя.

У таких матов – множество достоинств:

• Плотность используемого при их изготовлении пенополистирола – 40 кг/м³, что позволяет им с легкостью выдерживать все механические нагрузки.
• Теплопроводность материала крайне невысока, от 0,035 до 0,055 Вт/м² × ºС – они отлично удерживают тепло, не допуская ненужного нагрева межэтажных перекрытий или залитого основания пола.
• И сами физические характеристики ЭППС, и сложная ячеистая конфигурация матов делает их великолепными шумопоглотителями – помещение получает дополнительную звукоизоляцию.
• Как уже говорилось, пленочный слой обладает хорошими гидроизоляционными качествами. Помимо этого, специальная система торцевых центрирующих замков матов позволяет собрать их в сплошную поверхность, без зазоров по стыкам, способных пропускать влагу.

Обычно маты выпускаются стандартными размерами 1.0 × 1.0или же 0.8 × 0,6 м, с толщиной (без бобышек) от 5 до 50 мм. Размещение выступов позволяет строго выдерживать шаг укладки трубы – от 50 мм и более, с расстоянием, кратным 50.

Обогрев теплыми водяными полами

История применения теплых полов уходит своими корнями в глубокую древность. Потоки нагретого воздуха, восходящие от нагретых полов, обогревали дома в Древнем Египте, Греции и Риме, Китае и Корее еще за тысячи лет до нашей эры. Древние теплосистемы, обогревающие снизу мраморные полы, представляли собой разветвленные каналы тоннельного образца, проложенные непосредственно под домом. Греющим теплоагентом в те времена являлся горячий воздух, нагреваемый при сжигании дров или угля в очаге вблизи дома или в подвале.

Концепция древних зодчих относительно отопления жилья теплыми полами получила свое развитие в наше время. Обогреваемые полы создаются не только в индивидуальных постройках, но и в многоквартирных домах с центральным отоплением. Жители «многоэтажек» обустраивают автономные системы отопления, дозволяющие укладку гибких труб с водяным теплоносителем.

Современная система напольного отопления с водяным теплоносителем представлена напольным покрытием, которому передается тепло от водяного теплоносителя, циркулирующего по гибким трубкам обогревающего контура.

В состав автономного напольного отопления входят следующие рабочие элементы:

Напольное покрытие из материалов с высокой тепловой инерцией (дерево, паркет, ламинат, ковролин, керамика, мрамор и камень). Эти материалы медленно аккумулируют тепловую энергию от греющего контура и постепенно ее отдают. На рис. ниже показано, как различные материалы покрытий под теплый пол проводят тепло и отдают его в помещение. Толщина стрелок символизирует мощность теплового потока от материала. Наилучшие показатели – у керамических и каменных плиток, хуже всего передают тепло деревянные доски, прикрытые коврами.

Мощность теплового потока от напольного покрытия системы теплых полов

• Греющий контур из гибких пластиковых трубок небольшого диаметра (16-20 мм), по которому циркулирует горячий водяной теплоноситель.
• Теплоизолирующие подложки для снижения тепловых потерь от стенок греющего трубопровода в сторону нижнего бетонного основания.
• Теплопроводящие элементы для передачи тепловой энергии греющего контура наверх к финишному покрытию пола помещения.
• Гидроизоляция греющего контура.
• Управляющая теплораспределением система.

На рисунке ниже показан один из вариантов обустройства отопления с водяным подогревом пола. Трубы водяного контура уложены в слоях теплоизоляции и зафиксированы цементно-песчаной стяжкой. Эта же стяжка передает тепло двуслойному напольному покрытию. Демпферная лента проклеивает гидроизоляцию по периметру стены помещения.

Схема обустройства водяных систем, обогревающих пол дома

Материалы для теплоизолирующих мат

Наиболее популярными материалами для мат под водяные полы в частном домостроении являются модификации полистирола и пенополистирола. На начальном этапе внедрения мат в системы полов с обогревом использовались фольгированные пенополистирольные изделия. Это были стандартные гладкие плиты толщиной 3 см из пенополистирола плотностью 30 кг/куб. м.

На поверхности плит наносилась координатная сетка, упрощающая процедуру разметки и укладки трубок греющего контура. Рабочую поверхность плиты с разметкой покрывали фольгой для отражения теплового излучения.

Для пенополистирольных фольгированных плит отмечались следующие недостатки:

Может быть интересно

• необходимость защиты отражающего зеркала фольгированной поверхности плиты от химической агрессии компонентов бетонного раствора, заливаемого при формировании стяжки;
• необходимость применения крепежных элементов для фиксации трубок с теплоносителем на плите;
• высокая вероятность смещений и повреждений водяного трубопровода при заливке раствором.

Различие состоит в технологии изготовления, что и предопределило различные физико-механические параметры этих материалов:

• плотность обычного пенопласта не превышает 10 кг/куб.м, тогда как плотность пенополистирола – от 30 до 40 кг/куб.м;
• пенопласт является гранулированной структурой, у пенополистирола – структура однородная;
• пенополистирол обладает более высокими показателями механической прочности;
• пенопласт обладает высоким паро,- и влагопоглощением, что провоцирует быстрые разрушения пенопластовых конструкций в условиях влажной среды с температурными перепадами.

Полистирол плотностью до 40 кг/куб.м используется для изготовления профильных мат с отформованными бобышками, позволяющими без фиксирующих устройств монтировать трубопроводную систему. Полимерная пленка защищает зеркальный слой фольгированного покрытия от воздействия бетонного раствора. Полистирольные маты оснащены боковыми замками, при помощи которых плиты соединяются между собой при формировании сплошного теплоизолирующего покрытия.

Теплый пол в коридоре, спальне, детской комнате или гостиной

Санитарное состояние помещений, в которых мы живем или часто находимся, влияет на наше самочувствие и здоровье.

Высокая влажность жилых помещений часто вызывает появление плесени на наружных стенах. Она, так же как и комнатная пыль, содержит в себе большое количество микробов и вирусов

Работающий теплый пол предотвращает появление плесени, а также не поднимает пыль во время работы, что особенно важно для спальни, игровой комнаты для детей, гостиной, большого зала или коридора

Как правильно уложить маты для теплого пола

До начала работы следует убедиться, что поверхность пола не содержит трещин, острых выпуклостей, способных повредить кабель, а также не имеет значительного перепада по уровню. Если перечисленные недостатки имеют место, то основание нужно подготовить: убрать дефекты путём заливки необходимого слоя самовыравнивающей смеси.

На полу следует нанести разметку, указав где будет стоять мебель, бытовая техника, ванная, унитаз и т. п.

Отступите 5-10см. от стен, и не менее 10-ти см. от бытовой техники и источников тепла (например, трубы отопления).

Убедитесь, что выбранный вами комплект подходит по размеру.

Помните, что нагревательный мат не должен находится под мебелью и быттехникой и т. п.

Укладываем нагревательный мат на размеченную площадь. В местах разворота мата в обратную сторону разрезаем сетку и поворачиваем.

КАБЕЛЬ РЕЗАТЬ ЗАПРЕЩЯЕТСЯ. После того как развернули мат и убедились что он чётко лег на запланированную площадь, размечаем линию под штробу для гофрированной трубки с датчиком температуры.

Линия штробы начинается в зоне обогрева (не менее 30см от края), ровно посредине между витками кабеля на мате, и переходит на стену к месту установки регулятора (с заранее выведенным запитывающим проводом 220В).

Сворачиваем мат обратно. По намеченной линии вырезаем штробу 20*20мм. и место для монтажной коробки.

После убираем мусор и грунтуем поверхность. Вмазываем в штробу гофрированную трубку диаметром 16мм. (предварительно закрыв её конец изолентой или специальной заглушкой, для предотвращения попадания в неё клеевого раствора) и устанавливаем монтажную коробку под терморегулятор.

После высыхания грунтовки, наклеиваем мат на своё место. Замеряем сопротивление изоляции и нагревательного элемента, сверяем с первичными показателями, записываем результат в гарантийный талон.

Заносим в схему укладки, расположение основных элементов мата (соединительную муфту, концевую муфту, а так же место расположения конца гофрированной трубки с датчиком температуры) и отступы от стен, бытовых и нагревательных приборов.

Подключаем терморегулятор (лучше доверить специалистам), проверяем систему в целом, после чего рекомендуется снять терморегулятор до полной отделки помещения, чтобы не повредить его во время отделочных работ. Самое время укладывать плитку.

Для зоны обогрева более 4м2 рекомендуется предварительно затянуть нагревательный мат слоем плиточного клея 5-6мм (или самовыравнивающей смеси для тёплого пола) и дать ему высохнуть, а только после этого приступать к укладке плитки. Это делается для того чтобы обезопасить кабель от нежелательных механических нагрузок, пробоя и повреждения изоляции. После укладки плитки не включайте систему до полного высыхания (в среднем не менее 28 дней, точный срок читайте на упаковке с плиточным клеем).
