Описание драйвера для питания светодиодов

Китайские драйверы: стоит ли экономить

Драйверы выпускаются в Китае в огромном количестве. Они отличаются низкой стоимостью, поэтому довольно востребованы. Имеют гальваническую развязку. Их технические параметры нередко завышены, поэтому при покупке дешевого устройства стоит это учесть.

Чаще всего это импульсные преобразователи, с мощностью 350÷700 мА. Далеко не всегда они имеют корпус, что даже удобно, если прибор приобретается с целью экспериментирования или обучения.

Недостатки китайской продукции:

• в качестве основы используются простые и дешевые микросхемы;
• устройства не имеют защиты от колебаний в сети и перегрева;
• создают радиопомехи;
• создают на выходе высокоуровневую пульсацию;
• служат недолго и не имеют гарантии.

Не все китайские драйверы плохие, выпускаются и более надежные устройства, например, на базе PT4115. Их можно применять для подключения бытовых LED-источников, фонариков, лент.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

1. Со стабилизацией тока.
2. Со стабилизацией напряжения.
3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Схема лампы LED-А60 на полноценном драйвере

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Схема блока питания для светодиодной лампы

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, — чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

Простейший драйвер светодиодной лампы 220 В

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Особенности работы

Схема светодиодного подключения подразумевает наличие источника тока постоянного типа. Соответственно к имеющимся лентам нужен источник питания не 220 В электросети, а значительно меньший уровень постоянного тока. Привести все к норме помогает led driver – специальный выпрямитель.

Для каждой цепи характерны физические параметры:

• своя мощность, Вт;
• сила тока, А;
• напряжение, В.

Поэтому необходимо рассчитать и выбрать соответствующий светодиодный драйвер. Нередко пользователи сталкиваются с тем, что готов проект схемы подключения, имеются в наличии светодиоды, а подобрать или купить оптимальный драйвер питания светодиодов нет возможности.

Фактически блок питания представляет собой небольшой по габаритам прибор, выдающий на контактах установленное производителями напряжение и силу тока. В идеале эти параметры не зависят от применяемой к нему нагрузки.

Подключение двух резисторов параллельно

Зная законы физики, можно рассчитать, что при подключении к источнику тока с напряжением 12В потребителя с сопротивлением 40 Ом (в качестве последнего может выступать резистор), то по цепи будет протекать 0,3 А. Если же в схеме будет участвовать пара таких параллельных резисторов, то ампераж поднимется до 0,6 А.

Подключение резистора 40 Ом

Драйвер для светодиода работает на поддержание стабильной силы тока. Значение напряжения в таком случае способно варьироваться. При подключении к нему во время выдачи 0,3 А резистора на 40 Ом, потребитель будет питаться напряжением в 12 В. Если же добавить параллельно второй резистор, то напряжение упадет до 6 В, а сила тока останется 0,3А.

При подключении 2-х резисторов ток будет 300А, а напряжение 6В

Классическая схема драйвера

Для самостоятельной сборки LED блока питания разберемся с наиболее простым устройством импульсного типа, не имеющего гальванической развязки. Главное преимущество такого рода схем – простое подключение и надежная работа.

Схема преобразователя на 220 В представлена в качестве импульсного блока питания. При сборке необходимо соблюдать все правила электробезопасности, т. к. здесь нет пределов по токоотдаче

Схема такого механизма составлена из трех основных каскадных областей:

1. Разделитель напряжения на емкостном сопротивлении.
2. Выпрямитель.
3. Стабилизаторы напряжения.

Первый участок – противодействие, оказываемое переменному току на конденсаторе С1 с резистором. Последний требуется исключительно для осуществления самостоятельной зарядки инертного элемента. На работу схемы он не оказывает влияния.

Номинальное значение резистора может находиться в диапазоне 100 кОм-1 Мом, с мощностью 0,5-1 Вт. Конденсатор должен быть электролитическим, а его эффективное амплитудное значение напряжения — 400-500 В

Когда образованная полуволна напряжения проходит через конденсатор, ток протекает до тех пор, пока обкладки полностью не зарядятся. Чем меньше емкость механизма, тем меньше времени будет затрачено на его полный заряд.

Например, прибор объемом 0,3-0,4 мкФ заряжается в течение 1/10 периода полуволны, т. е. всего десятая доля проходящего напряжения пройдет через этот участок.

Процесс выпрямления на этом участке выполняется по схеме Гретца. Диодный мост подбирается, отталкиваясь от номинального тока и обратного напряжения. При этом последнее значение не должно быть меньше 600 В

Второй каскад является электрическим устройством, преобразующим (выпрямляющим) переменный ток в пульсирующий. Такой процесс называется двухполупериодным.

Поскольку одна часть полуволны была сглажена конденсатором, на выходе этого участка постоянный ток будет равен 20-25 В.

Так как питание светодиодов не должно превышать 12 В, для схемы необходимо использовать стабилизирующий элемент. Для этого вводится емкостный фильтр. Например, можно применять модель L7812

Третий каскад работает на базе сглаживающего стабилизирующего фильтра – электролитического конденсатора. Выбор его емкостных параметров зависит от силы нагрузки.

Поскольку собранная схема воспроизводит свою работу сразу, нельзя касаться оголенных проводов, т. к. проводимый ток достигает десятков ампер – предварительно проводится изоляция линий.

Как подключить к светодиодам

Подключить драйвер к светодиодам можно даже без специальных навыков. Контакты и разъемы обозначены маркировкой на корпусе.

Маркировкой INPUT помечены контакты входного тока, OUTPUT обозначает выход

Важно соблюдать полярность. Если подключаемое напряжение постоянное, то контакт «+» нужно подключить к положительному полюсу батареи

При использовании переменного напряжения учитывают маркировку входных проводов. На «L» подается фаза, на «N» – ноль. Фазу можно найти индикаторной отверткой.

Если присутствуют маркировки «~», «АС» или отсутствуют обозначения, соблюдение полярности не обязательно.

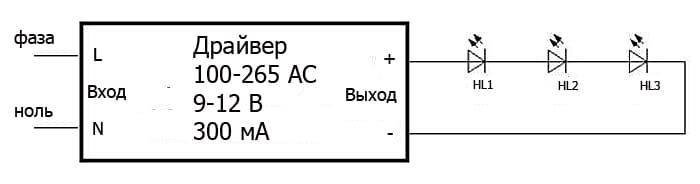

Рисунок 6. Подключение диодов последовательно.

При подключении светодиодов к выходу полярность важно соблюдать в любом случае. В данном случае «плюс» от драйвера подключается к аноду первого светодиода цепи, а «минус» к катоду последнего

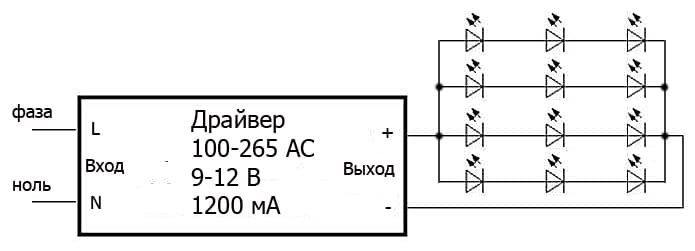

Рисунок 7. Параллельное подключение.

Наличие в цепи большого количества светодиодов может вызвать необходимость разбить их на несколько групп, соединенных параллельно. Мощность будет складываться из мощностей всех групп, тогда как рабочее напряжение окажется равным показателю одной группы в цепи. Токи в данном случае также складываются.

Как подобрать замену драйвера для светодиодного светильника

Поломка драйвера в светодиодных светильниках — довольно часто встречающаяся проблема.

Часто бывает так, что необходимая модель драйвера уже не производится, либо его невозможно приобрести отдельно от светильника.

Для того, чтобы подобрать замену LED драйвера нужно обратить внимание на его основные характеристики. Выходной ток — часто встречаются такие значения: 300 мА (0,3 А),  350 мА, 500 мА, 700 мА и т.д

Выходной ток — часто встречаются такие значения: 300 мА (0,3 А),  350 мА, 500 мА, 700 мА и т.д.

Данный параметр должен быть не больше, чем в неисправном драйвере, замену подобрать очень легко.

Выходное напряжение — может быть указано как интервал, либо как фиксированное значение.

Диапазон выходного напряжения должен быть таким же, либо шире, чем в неисправном драйвере. Если указано фиксированное рабочее напряжение, то оно должно находиться примерно по середине искомого диапазона.

Максимальная выходная мощность — может быть указана как диапазон, так и как фиксированное значение.

Выходная мощность должна быть не меньше, чем в неисправном драйвере, но и не превышать ее более чем на 10-15 %.

Так же стоит не забывать про степень защиты светодиодного драйвера, если планируется установка светильника на улице или в других агрессивных средах. Ну ,и конечно, физические размеры LED драйвера не должны помешать его установку в корпус светильника.

Область применения светодиодных светильников ASD

ASD светодиодные лампы достаточно универсальны и многофункциональны, за счет чего могут использоваться для решения разных задач:

Освещение потолка. Декоративная подсветка и полноценное верхнее освещение.

Подсветка комнаты. Спальни, гостиные, прихожие, другие помещения

Важно лишь правильно рассчитать необходимое количество, мощность и расположение. Кухня

Подсветка потолков, отдельных элементов, рабочих поверхностей и мебели

Кухня. Подсветка потолков, отдельных элементов, рабочих поверхностей и мебели.

Промышленное освещение

Предприятия, автостоянки, торговые и общественные объекты.

Заключение

Светодиодные лампы быстро заняли свою нишу в сфере организации освещения любого типа.

Несмотря на то что компания ASD производит качественную и разнообразную продукцию светодиодного освещения, у компании есть основные конкуренты, которые также имеют свои преимущества, например такие как CREE или Ecola.

Многообразие конструкций, характеристик, форм и размеров позволяет добиться любого результата, подобрать оптимальный уровень освещенности и подчеркнуть особенности оформления помещения.

Способы подключения преобразователей тока

Светодиоды можно подключить к устройству двумя способами: параллельно (несколькими цепочками с одинаковым количеством элементов) и последовательно (один за одним в одной цепи).

Для соединения 6 элементов, падение напряжения которых составляет 2 В, параллельно в две линии понадобится драйвер 6 В на 600 мА. А при подключении последовательно преобразователь должен быть рассчитан на 12 В и 300 мА.

Последовательное подключение лучше тем, что все светодиоды будут светиться одинаково, тогда как при параллельном соединении яркость линий может различаться. При последовательном соединении большого количества элементов потребуется драйвер с большим выходным напряжением.

Способы соединения светодиодов

Характеристики драйверов, их отличия от блоков питания LED ленты.

Если сравнивать драйвер и блок питания, то у них есть различия в работе. Драйвер – это источник тока. Его задача поддерживать именно определенную силу тока через кристалл или светодиодную линейку.

Задача стабилизированного блока питания в выдаче именно стабильного напряжения. Хотя блок питания – понятие обобщенное.

Источник напряжения применяется в основном со светодиодной лентой, где диоды включены в параллель. Соответственно через них должен проходить равный ток, при неизменном напряжении

При использовании одного светодиода важно обеспечить определенную силу тока через него. Отличия есть, но оба выполняют одну и туже задачу – обеспечение стабильного питания

Для подключения светодиодной ленты необходимы, как правило, блоки питания, выдающие 12, либо 24 В. Второй параметр – это мощность. Блок питания должен выдавать мощность не равную, а несколько большую, чем мощность подключаемой светодиодной линейки. В противном случае, яркость свечения будет недостаточна. Обычно запас по мощности рекомендуется в пределах 20-30 процентов от суммарной мощности.

При выборе драйвера нужно учесть:

• Мощность,
• Напряжение,
• Предельный ток.

Кроме того, существуют и регулируемые источники питания. Их задача – регулировка яркости освещения. Но различаются принципы – регулировка напряжения, либо силы тока.

Для подключения led-линейки потребуется большая сила тока при неизменном напряжении.

Суммарная мощность будет рассчитываться по формуле P = P(led) × n, где Р – мощность, Р(led) – мощность единичного диода в линейке, n – их количество.

Сила тока через линейку будет рассчитываться по аналогичной формуле.

Если есть желание самостоятельно изготовить источник питания для светодиодов, то самый простой вариант – импульсный без гальванической развязки.

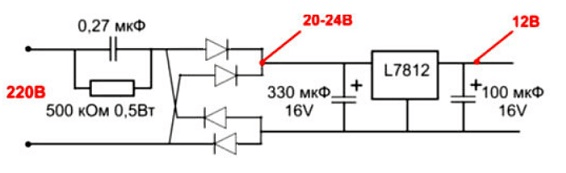

Схема простого led-драйвера без гальванической развязки.

Схема проста и надежна. Делитель основан на емкостном сопротивлении. Выпрямление производится при помощи диодного моста. Электролитический конденсатор (перед L7812) сглаживает пульсации после выпрямления. Конденсатор после L7812 сглаживает пульсации на светодиодах. На работу схемы он не влияет. L7812 – собственно сам стабилизатор. Это импортный аналог советских микросхем серии КРЕНхх. Та же самая схема включения. Характеристики несколько улучшены. Однако предельный ток составляет не более 1.2А. Это не позволит создать мощный светильник. Существуют неплохие варианты готовых источников питания.

Схема простого драйвера для светодиода 1 Вт

Одна из самых простых схем для питания мощного светодиода представлена на рисунке ниже:

Как видно, помимо светодиода в нее входят всего 4 элемента: 2 транзистора и 2 резистора.

В роли регулятора тока, проходящего через led, здесь выступает мощный полевой n-канальный транзистор VT2. Резистор R2 определяет максимальный ток, проходящий через светодиод, а также работает в качестве датчика тока для транзистора VT1 в цепи обратной связи.

Чем больший ток проходит через VT2, тем большее напряжение падает на R2, соответственно VT1 открывается и понижает напряжение на затворе VT2, тем самым уменьшая ток светодиода. Таким образом достигается стабилизация выходного тока.

Питание схемы осуществляется от источника постоянного напряжения 9 — 12 В, ток не менее 500 мА. Входное напряжение должно быть минимум на 1-2 В больше падения напряжения на светодиоде.

Резистор R2 должен рассеивать мощность 1-2 Вт, в зависимости от требуемого тока и питающего напряжения. Транзистор VT2 – n-канальный, рассчитанный на ток не менее 500 мА: IRF530, IRFZ48, IRFZ44N. VT1 – любой маломощный биполярный npn: 2N3904, 2N5088, 2N2222, BC547 и т.д. R1 – мощностью 0.125 — 0.25 Вт сопротивлением 100 кОм.

Ввиду малого количества элементов, сборку можно производить навесным монтажом:

Еще одна простая схема драйвера на основе линейного управляемого стабилизатора напряжения LM317:

Здесь входное напряжение может быть до 35 В. Сопротивление резистора можно рассчитать по формуле:

R=1,2/I

где I – сила тока в амперах.

В этой схеме на LM317 будет рассеиваться значительная мощность при большой разнице между питающим напряжением и падением на светодиоде. Поэтому ее придется разместить на небольшом радиаторе. Резистор также должен быть рассчитан на мощность не менее 2 Вт.

Более наглядно эта схема рассмотрена в следующем видео:

Здесь показано, как подключить мощный светодиод, используя аккумуляторы напряжением около 8 В. При падении напряжения на LED около 6 В разница получается небольшая, и микросхема нагревается несильно, поэтому можно обойтись и без радиатора.

Как подобрать драйвер (блок питания) для светодиодов

Полезные ссылки:

• Комплектующие для сборки самодельных фитоламп
• Фото и видео примеры самодельных фитоламп для растений

У каждого диода, в свою очередь, в описании указано падение напряжения при разных токах. Например, для красного диода 660 нм при токе 600 мА оно составит 2,5 В:

Количество диодов, которое можно подключить на драйвер, суммарным падением напряжения должно укладываться в пределы выходного напряжения драйвера. То есть на драйвер 50Вт 600 мА с выходным напряжением 60-83 В можно подключить от 24 до 33 красных диодов 660 нм. (То есть 2,5*24 = 60, 2,5*33 = 82,5).

Другой пример: Хотим собрать биколорную лампу красный + синий. Выбрали соотношение красного к синему 3:1 и хотим рассчитать, какой драйвер нужно взять для 42 красных и 14 синих диодов. Считаем: 42*2,5 + 14*3,5 = 154 В. Значит, нам потребуется два драйвера 50 Вт 600 мА, на каждый будет приходиться 21 красных и 7 синих диодов, суммарное падение напряжения на каждом получится по 77 В, что попадает в его выходное напряжение.

Теперь несколько важных пояснений:

1) Не стоит искать драйвер мощностью более 50 Вт: они есть, но они менее эффективны, чем аналогичный набор драйверов меньшей мощности. Более того, они будут сильно греться, что потребует от Вас дополнительных расходов на более мощное охлаждение. Кроме тго, драйвера мощностью более 50Вт как правило сильно дороже, например драйвер на 100Вт может быть дороже чем 2 драйвера по 50Вт. Поэтому гнаться за ними не стоит. Да и надежнее когда цепи светодиодов разделены на секции, если вдруг что-то перегорит — то сгорит не все а только чать. Поэтому выгодно разделять на несколько драйверов, а не стремиться все повесить на один. Вывод: 50Вт — оптимальный вариант, не больше.

2) Ток у драйверов бывает разный: 300 мА, 600 мА, 750 мА — это ходовые. Других вариантов довольно много. По большому счету, более эффективным с точки зрения КПД на 1 Вт будет использование драйвера на 300 мА, также он не будет сильно нагружать светодиоды, и они будут меньше греться и дольше прослужат. Но главный минус таких драйверов, что диоды будут работать «вполсилы», и поэтому их потребуется примерно в два раза больше, чем для аналога с 600 мА. Драйвер с током 750 мА будет питать диоды на пределе возможностей, поэтому диоды будут очень сильно греться, и им потребуется очень мощное, хорошо продуманное охлаждение. Но даже несмотря на это, они в любом случае деградируют от перегрева раньше среднего срока «жизни» светодиодных ламп работающих например на 500-600 мА токе. Поэтому мы рекомендуем использовать драйверы с током 600 мА. Они получаются самым оптимальным решением с точки зрения соотношения цена-эффективность-срок службы.

3) Мощность диодов указывается номинальная, то есть максимально возможная. Но на максимум они никогда не запитываются (почему — см. п.2). Реальную мощность диода рассчитать очень просто: необходимо ток используемого драйвера умножить на падение напряжения диода. Например, при подключении драйвера на 600 mA к красному диоду 660 нм мы получим реальное напряжение на диоде: 0,6(А) * 2,5(В) = 1,5 Вт.

Самостоятельное изготовление светильника

Изготовить осветитель на основе светодиодов своими руками, как говорится, «с нуля» – дело хлопотливое и не для всех подходящее. Проще сделать это, воспользовавшись уже отработавшим свой ресурс старым светильником подобного типа.

В этом случае самодельная светодиодная лампа будет набрана из новых элементов, запаянных на демонтированную из старого устройства или отремонтированную плату. Если на ней остались рабочие диоды, нужно будет заменить сгоревшие элементы новыми (желательно того же типа и конструкции).

Обратите внимание! При изготовлении фирменных ламп из соображений выгодности продаж рабочий ток отдельных светодиодов выбирается с предельно большим значением. При переделке такого устройства желательно впаять последовательно с каждым элементом ограничительное сопротивление порядка 1 Ком

При необходимости для изготовления лампы своими руками можно использовать старую плату со схемой драйвера, заменив в ней все неисправные детали.

При отсутствии необходимых плат и деталей драйвер можно изготовить, ориентируясь на рассмотренную выше схему блока питания, совмещённого с преобразователем (смотрите рисунок выше). При доработке к ней следует добавить ещё один резистор (обозначим его как R3), используемый для разрядки конденсатора С2. В результате получится приведённая ниже схема.

Схема самодельного драйвера

Помимо резистора, в неё добавлены два типовых стабилитрона (VD2,VD3), обеспечивающих его шунтирование при обрыве цепи нагрузки.

Данная схема драйверного устройства рассчитана для подключения 20-ти бесцветных светодиодов определённого типа. Если их класс или общее количество будет иным, следует изменить номинал конденсатора С1 таким образом, чтобы нагрузочный ток в диодной цепочке был не менее 20-ти мА. Указанное его значение гарантирует достаточную яркость свечения этих приборов.

В качестве питающей драйвер схемы, как правило, используется узел, в состав которого не входит громоздкий трансформаторный элемент (такое включение называется «прямым»). Отсутствие трансформатора существенно упрощает сборку модуля и сокращает его размеры.

Важно! Но в этом случае реальна угроза попадания высокого напряжения на выход схемы (в случае пробоя ряда последовательно включённых элементов, например). Единственное утешение состоит в том, что такое случается крайне редко

В заключительной части обзора отметим, что принципиальные схемы большинства из поступающих в продажу светодиодных изделий почти не отличаются одна от другой. Определённые различия наблюдаются лишь в типе используемых в них компонентов, а также в способе формирования выходного напряжения, осуществляемого драйвером.

Добавим к этому, что лампы на светодиодах, оснащённые специальными драйверами, надёжно защищаются от колебаний напряжения в сети, а входящий в их состав радиатор обеспечивает защиту изделия от перегрева. Применение самостоятельно изготовленных модулей за счёт их дополнительной доработки может существенно продлить сроки эксплуатации осветительных устройств, собранных на их основе.

Как устроена светодиодная лампа на 220 В?

Это современный вариант LED-лампы, который производится по усовершенствованной технологии. Здесь светодиод цельный, имеется несколько кристаллов, поэтому не предполагается необходимость пайки множества контактов. Как правило, присоединяют только два контакта.

Таблица 1. Строение стандартной LED-лампы

Элемент	Описание
Рассеиватель	Элемент в виде «юбочки», который способствует равномерному распределению светового потока, исходящего от светодиода. Чаще всего этот компонент изготавливают из бесцветного пластика или матового поликарбоната.
Чипы светодиодов	Это главные элементы современных лампочек. Часто их устанавливают в большом количестве (боле 10 штук). Тем не менее, точное число будет зависеть от мощности светового источника, габаритов и особенности радиатора для поглощения тепла.
Пластина из диэлектрика	Изготавливается на основе анодированных сплавов алюминия. Ведь такой материал лучшим образом выполняет функцию отвода тепла к системе охлаждения. Все это позволяет создать нормальную температуру для бесперебойного функционирования чипов.
Радиатор (охлаждающая система)	Способствует отведению тепла от пластины из диэлектрика, где находятся светодиоды. Для изготовления подобных элементов тоже используют сплавы алюминия. Только здесь еще заливают его в особые формы, чтобы получить пластины. Это способствует увеличению площади для отвода тепла.
Конденсатор	Сокращает импульс, который возникает при подаче напряжения от драйвера к кристаллам.
Драйвер	Устройство, которое способствует нормализации входного напряжения электросети. Без такой маленькой детали не получится сделать современную матрицу светодиода. Эти элементы могут быть выносного или встроенного типа. Тем не менее, практически все лампы имеют встроенные драйвера, которые находятся внутри устройства.
Основание из ПВХ	Это основание прижато к цоколю лампочки, благодаря чему защищает от поражения током электриков, которые выполняют замену изделия.
Цоколь	Требуется, для того чтобы подключить лампу к патрону. Чаще всего его изготавливают из прочного металла — латуни с дополнительным покрытием. Это позволяет увеличить срок использования изделия и защитить от ржавчины.

Драйвер светодиодной лампочки

Еще одним отличием светодиодных ламп от других изделий является местонахождение зоны сильного нагрева. У других источников света происходит распространение тепла по всей внешней части, в то время как кристаллы светодиодов способствуют только нагреву внутренней платы. Именно поэтому возникает необходимость установки радиатора для быстрого отведения тепла.

Если возникает потребность сделать ремонт осветительного прибора с вышедшим из строя светодиодом, то его полностью заменяют. По внешнему виду эти лампы могут быть как круглыми, так и в виде цилиндра. К питанию они подключаются через цоколь (штырьковый или резьбовой).

Как выбрать драйвер для светодиодов.

От выбора драйвера зависит срок службы светодиодов. При этом светодиод достигает своих номинальных характеристик, так как получает необходимую ему мощность.

В зависимости от степени защиты драйвер можно применять либо дома, либо на улице. Внешне драйвер может быть открытым, в корпусе из перфорированного металла, либо – закрытый, размешенный в герметичной металлической коробке. Для дома достаточно негерметизированного пластикового корпуса, в котором расположен электронный блок.

Сразу стоит учесть, что ограничивающий резистор – это не самый лучший вариант. Он не избавит ни от скачков питающей сети, ни от импульсных помех. Любое изменение напряжения приведет в скачку тока. Линейные стабилизаторы также не являются достойным средством запитки светоизлучающих диодов. Его способности ограничиваются низкой эффективностью.

Выбор драйвера производится только после того, как известна суммарная мощность, схема подключения и количество светодиодов.

Сейчас много подделок и одни и те же по типоразмерам диоды могут обеспечивать разные мощности. Лучше использовать только известные марки электротехнической продукции.

На корпусе драйвера для подключения светодиодов, всегда размещена спецификация. Она включает:

• класс защищенности от пыли и жидкости,
• мощность,
• номинальный стабилизированный ток,
• рабочее входное напряжение,
• диапазон выходного напряжения.

Достаточно популярны бескорпусные led-драйверы. Плату потребуется разместить в корпусе. Это необходимо для безопасного использования. Платы больше подходят для радиолюбителей-энтузиастов. У них входное напряжение может быть либо 12 В, либо 220 В.

Также стоит продумать о размещении драйвера. Температура и влажность влияют на надежность системы освещения.

Не стоит пытаться выжать из источника тока максимум. Это приводит к работе на предельных режимах, соответственно возникает повышенный нагрев. Превышение может вывести стабилизатор из строя.

Причины поломки

После того, как мы разобрались с основными принципами светодиодных ламп, можно переходить к причинам, из-за которых они выходят из строя. К ним относят:

• большие скачки напряжения;
• неаккуратность в процессе монтажа лампочки;
• ошибочный подбор лампы;
• влияние внешних факторов.

Перепады напряжения

Несмотря на устойчивость светодиодных ламп на 220 вольт, резкие перепады напряжения оказывают разрушающее воздействие, выводя осветительный элемент из строя.

Причиной перепадов может служить:

1. Некачественная проводка, установленная в помещении самостоятельно или неквалифицированными работниками.
2. Проблемы на электростанции.
3. Погодные условия.

Стоит отметить, что от перепада напряжения страдают и другие осветительные элементы, перегорая еще быстрее, чем светодиодные аналоги.

Неправильный подбор светильника

Причиной выхода из строя светодиодной лампочки может стать сам светильник, если его покупать второпях, не предусмотрев все нюансы интерьера. Например, из-за неудачно подобранного плафона, лампочка будет плохо охлаждаться, постоянно перегреваясь. В таком случае срок ее эксплуатации существенно снизится, а хозяева будут тратить большие деньги на замену лампочек и поиск неисправности. Постарайтесь ответственно подходить к покупке светильника в комнату, и большинства проблем удастся избежать.

Какую штукатурку выбрать для отделки стен в ванной комнате и правила нанесения

Ошибка монтажа

Многие хозяева, покупающие люстру или плафон в дом, самостоятельно монтируют его, не соблюдая при этом необходимые правила. Все это сказывается на работе приборов, в том числе и на лампочках. При отсутствии должного опыта старайтесь монтировать освещение под присмотром знающего человека, способного разглядеть ошибочные действия и вовремя указать на них.

В противном случае вам все равно придется вызывать специалистов, которые будут исправлять ваши ошибки.

Внешний фактор

Внешние факторы не менее разрушительны для светодиодов, и на них стоит обращать свое внимание. К внешним факторам относят:

• удары по корпусу лампы;
• вибрации;
• погодные условия.

Помните, что лампочка – хрупкий предмет, и обращаться с ним требуется осторожно. Те же вибрации никак не скажутся на самом светодиоде, но быстро разрушат драйвер лампочки
