Характеристики светодиодов: потребление тока, напряжение, мощность и светоотдача

Как узнать падение напряжения?

Для того чтобы определить, на сколько вольт светодиод, можно воспользоваться теоретическим и практическим методами. Они оба хороши и применяются в зависимости от ситуации и сложности испытуемого прибора.

Теоретический метод

Для анализа характеристик светодиода таким способом большую подсказку дают габариты прибора, цвет и форма его корпуса. Примеси различных химических элементов вызывают свечение кристаллов от красного до желтого цвета. Конечно, если видна расцветка корпуса, тогда можно определить некоторые параметры светодиода по внешнему виду. Но при его прозрачности придется воспользоваться мультиметром. Выставляем тестер на «обрыв» и щупами прикасаемся к выводам светодиода. Ток, проходящий через светодиод, вызывает слабое свечение кристалла.

В состав этих изделий входят различные полупроводниковые металлы. Этот фактор и влияет на падение напряжения на p-n-переходе. Чтобы обозначить такие характеристики, независимо от марок и производителей светодиода, их окрашивают в различные цвета. Но стоит знать, что конкретно утверждать, на сколько вольт светодиод, опираясь только на его окраску, будет неверно. Цвета этих приборов дают приблизительные значения для проведения измерений. Примерные параметры по цветовому признаку приведены в таблице.

На прямое напряжение светодиода не воздействуют габариты или вариации корпуса, однако может проглядываться количество кристаллов, которые излучают свет и соединяются последовательно. Бывают виды элементов SMD, где люминофор прячет цепочку кристаллов.

В корпусе SMD-светодиода последовательно соединяются три кристалла белого цвета. Наиболее часто они применяются в лампах на 220 В китайского производства. Из-за того, что такие светодиоды начинают реагировать только от 9,6 вольт, протестировать их мультиметром не удастся, так как его батарейка питания рассчитана на 9,5 В.

Теоретически можно воспользоваться интернетом, скачав специальную программу datasheet, в поисковике которой вписать известные параметры светодиода, его цвет. Это позволит найти приблизительные характеристики, где падение напряжения и значения тока могут быть неточными.

Практический метод

Проведение тестирования практическим способом позволяет получить наиболее точные значения силы тока и падения напряжения. Рассчитанная таким образом характеристика прибора позволяет безопасно и долговременно использовать его по назначению. Для получения неизвестных параметров потребуется вольтметр, мультиметр, блок питания, рассчитанный на 12 В, резистор от 510 Ом.

Принцип измерений аналогичен описанному выше для тестирования светодиода на номинальный ток. Необходимо собрать схему с резистором и вольтметром, после чего увеличивать постепенно напряжение до начала свечения кристалла. При достижении яркости высшей точки показания замедляют рост. Можно снимать с экрана номинальное напряжение светодиода.

При 1,9 вольт может отсутствовать свечение. В этом случае часто проверяется инфракрасный диод. Чтобы это уточнить, необходимо перевести излучатель в телефонную камеру. Если будет видно на экране белое пятно, то это и есть инфракрасный диод.

Если нет возможности применить блок питания на постоянные 12 В, можно использовать батарейку «Крона», рассчитанную на 9 вольт. При отсутствии вышеперечисленных источников питания отлично подойдет стабилизатор сетевого напряжения, который может выдавать необходимое выпрямленное напряжение, только потребуется заново рассчитать номинал сопротивления резистора, задействованного в схеме. В этом случае также нужно повышать напряжение до засвечивания светодиода. Напряжение, при котором произойдет свечение, и будет номинальным, на которое он рассчитан.

При неизвестных характеристиках светодиода обязательно необходимо рассчитывать его значения номинального тока и падения напряжения, чтобы предотвратить быстрый выход из строя.

Тест светодиода с помощью мультиметра

Чтобы протестировать светодиод и узнать, работает ли он и какой выбрать цвет — применяется мультиметр. Он должен иметь диодную тестовую функцию, которая обозначается символом диода. Затем для тестирования закрепляют измерительные шнуры мультиметра на ножках светодиода:

1. Подключают черный шнур на катоде (-) и красный шнур на аноде (+), если пользователь ошибается — светодиод не светится.
2. Подают небольшой ток датчикам и если видно, что светодиод слегка светится, то он исправный.
3. При проверке мультиметра нужно учитывать цвет светодиода. Например, желтый (янтарный) светодиодный тест — пороговое напряжение светодиода 1636 мВ или 1,636 В. Если протестирован белый светодиод или синий светодиод, пороговое напряжение выше 2,5 В или 3 В.

Для проверки диода показатель на дисплее должен находиться в пределах от 400 до 800 мВ в одном направлении и не показывать в обратном направлении. Нормальные светодиоды имеют пороговые U, описанные в таблице ниже, но для того же цвета могут иметь значительные различия. Максимальный ток составляет 50 мА, но рекомендуется не превышает 20 мА. При 1-2 мА диоды уже хорошо светятся. Пороговое U светодиода

Напряжение питания красного светодиода

Если аккумулятор полностью заряжен, то при 3,8 В ток составляет всего 0,7 мА. В последние годы светодиоды достигли значительного прогресса. Существуют сотни моделей, диаметром 3 мм и 5 мм. Есть более мощные диоды диаметром 10 мм или в специальных корпусах, а также диоды для монтажа на печатной плате длиной до 1 мм.

Расчет мощности рассеивания

Условные обозначения резисторов на схемах

В любом из вариантов при выборе электрического сопротивления цепи следует устанавливать несколько меньший ток, чтобы продлить срок службы светодиода. Чтобы предотвратить повреждение нагревом, изделие применяют в рекомендованном температурном диапазоне. Для Epistar 1W HP – от -40°C до +80°C. При необходимости – применяют монтаж на специализированном радиаторе «звезда». Это дополнение увеличивает эффективную площадь рассеивания тепла.

Для точного подбора оценивают рассеиваемую мощность резистора: P = I2 * R = (0,35)2 * 7,57 = 0,1225 * 7,57 ≈0,93 Вт. Запас по этому параметру делают не менее 20-25%. Номинала 1 Вт недостаточно, поэтому выбирают следующий номинал в стандартном ряду – 2Вт.

Экономичность собранной схемы проверяют отношением Uc/Uи = 2,35/5 = 0,47 (47%). Итоговый результат показывает, что более половины электроэнергии в данном случае используется впустую. На самом деле показатель еще хуже, так как не вся мощность потребления расходуется светодиодом на излучение в видимой части спектра. Значительная часть – электромагнитные волны ИК диапазона.

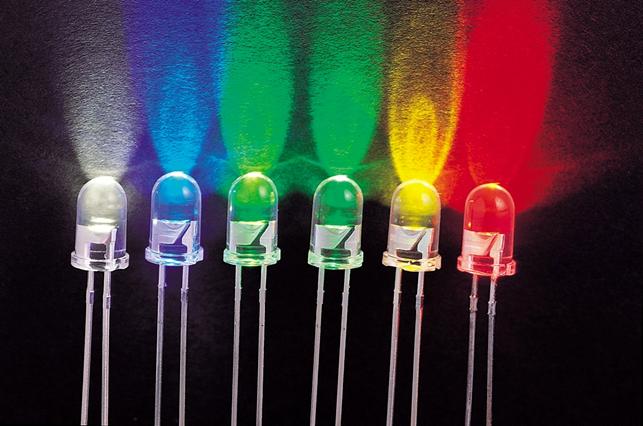

Какие виды светодиодов существуют и где они применяются

Светодиоды оптического диапазона применяются в качестве элементов индикации и в качестве осветительных приборов. Для каждой специализации существуют свои требования.

Индикаторные светодиоды

Задача индикаторного светодиода – показать состояние прибора (наличие питания, аварийный сигнал, срабатывание датчика и т.п.). В этой сфере широко применяются LED со свечением p-n перехода. Приборы с люминофором применять не запрещено, но особого смысла нет. Здесь яркость свечения не на первом месте. В приоритете контрастность и широкий угол обзора. На панелях приборов применяют выводные светодиоды (true hole), на платах – выводные и SMD.

Осветительные светодиоды

Для освещения, наоборот, в основном применяют элементы с люминофором. Это позволяет получить достаточный световой поток и цвета, близкие к естественным. Выводные СД из этой области практически выдавлены SMD-элементами. Широкое применение находят COB-светодиоды.

В отдельную категорию можно выделить приборы, предназначенные для передачи сигналов в оптическом или ИК-диапазоне. Например, для пультов дистанционного управления бытовой аппаратурой или для охранных устройств. А элементы УФ-диапазона могут использоваться для компактных источников ультрафиолета (детекторы валют, биологических материалов и т.д.).

Цветовая маркировка световых диодов

С одной стороны, цветовая маркировка позволяет определить вид и характеристики светодиода, с другой – единых обозначений не существует. Каждый производитель использует свои значения. В России есть цветовая маркировка, но ее редко используют – список элементов из цифр и букв слишком большой, запомнить достаточно сложно, расшифровка неудобна для обычного покупателя.

Более простое буквенное обозначение принимают за общепринятое (неофициально). Используют в основном для светодиодных лент. Кроме общих характеристик указывают степень защиты элемента от проникновения мусора и влаги – IP и цифры от 0 до 6.

Чтобы выбрать хороший вариант для замены устаревших лампочек, необходимо выяснить, какие бывают светодиоды, и установить параметры подключаемой электрической сети: соответствие напряжения, силы тока, сопротивления.

Подключение светодиода.

Самым простым случаем подключения светодиода является подключение с резистором. Последний необходим для токоограничения, чтобы исключить перегорание led при скачках напряжения.

При подключении led-элементов по любой схеме не забывайте придерживаться полярности! Иначе полупроводниковый прибор не будет светить и перегорит.

Электрическая схема соединения светодиода (LED) и резистора (R).

При соединении нескольких светоизлучающих диодов возможны разные варианты их соединения.

Последовательное подключение.

Схема последовательного соединения.

Элементы соединяются последовательно с учетом полярности. В цепи значение тока   постоянно, а напряжение на led-элементах суммируется.

Параллельное соединение.

Схема параллельного соединения светодиодов через один резистор.

В этом случае постоянным в цепи сохраняется напряжение, а силы тока на элементах складываются. У данного типа соединения есть недостаток. На разных светодиодах может быть неодинаковое падение напряжения. Поэтому ток на каком-нибудь элементе может превысить допустимый, что приведет к поломке.

Во избежание этого следует подключать к каждой параллельной цепи свой резистор.

Схема параллельного подключения.

Параллельно-последовательное соединение.

При подключении большого количества светодиодов стоит использовать параллельно-последовательную электрическую схему. При этом в параллельных ветках напряжение одинаковое.

Электрическая схема параллельно-последовательного соединения.

Маркировка светодиодов по цвету, правила расшифровки кода маркировки светодиодной ленты

С учетом этого параметра единой системы стандартов не существует. Маркировка светодиодов по цвету непосредственно на корпусе затруднена по причине миниатюрности изделий. Обозначения делают на лентах. Ниже приведена информация о продукции CREE.

Типовое название составлено следующим образом: АААВВВ-СК-0000-ZZZZZ. Первые три буквы («ААА») – это серия. Для рассмотренной выше модификации XM-L будут указано «XML». Следующие три позиции («BBB») – цвет:

• GRN, BLU, RED и другие обозначения понятны в переводе с английского (зеленый, синий, красный соответственно).
• WHT – белый цвет.
• Однако BWT – тоже белый, но в этом варианте речь идет о приборах второго поколения.
• HEW – еще одна модификация белого. Здесь отмечена особой аббревиатурой улучшенные энергетические характеристики прибора.

Далее на позициях «СК»указывают качество цветопередачи:

• Для светильников наружного освещения этот параметр не является определяющим. Такие светодиоды маркируют «01».
• Аббревиатурой L1 обозначают типовые изделия, характеристики которых определяются в технических паспортах.
• При значениях коэффициента цветопередачи CRI от 70; 80; 85; 90 и выше применяют сочетания B1; H1; P1; U1 соответственно.

Типы светодиодных лент

Виды светодиодных лент По способам установки данный вид осветительных приборов делится на два вида – DIP и SMD. В первом случае светодиодные лампочки помещены непосредственно в корпус ленты, от них идет по два выхода с каждой стороны. В последнем случае резисторы и светодиоды припаяны к ленте на поверхности.

Визуально DIP лента представляет собой последовательность небольших цилиндров, а SMD имеет плоский вид.

Также при выборе светодиодной ленты большое значение играет окрас лампочек. Он не только создает настроение и влияет на эмоциональное состояние человека, но также определяет работоспособность. LED-ленты по цвету делятся на следующие виды:

• Монохромные ленты. Их изготавливают из светодиодных лампочек одного типа. Они могут быть разных цветов, например, желтый, красный, зеленый, синий и белый. При желании можно найти нестандартные цвета – оранжевый или розовый. Также есть ленты с ультрафиолетовым и инфракрасным излучением.
• Многоцветные ленты оснащены тремя светодиодными кристаллами в одном чипе, благодаря чему лента излучает разные цвета.

Краткая характеристика ленты SMD 5730

Светодиоды, относящиеся к довольно высокоэффективным. Многие даже считают 5730 одной из лучших марок в линейке SMD-светодиодов. Основные плюсы их в хорошей проводимости тепла и очень невысоком сопротивлении. Служат они довольно продолжительное время. Весьма неплохо переносят вибрацию, сырость и резкое изменение температур. Реализуются в основном лентой в катушке. Обладают комфортной светопередачей и высокой энергоэффективностью, в результате чего завоевали доверие предпринимателей, использующих 5730 в основном в торговых и офисных помещениях, в качестве надежных и мощных светодиодов. Также у них есть несколько преимуществ перед более ранними моделями:

1. значительный срок службы, стабильные показатели и качественное исполнение;
2. уменьшение освещаемости – не более одного процента после 3 000 часов;
3. материал, из которого они изготовлены, способен выдержать температуру до 260 градусов.

Одноцветная лента с LED SMD 5730

Напряжение питания устройств на светодиодах

Независимо от яркости и мощности модуля, все они собираются из светодиодных матриц, которые рассчитаны на питание 3,3В. Для мощных модулей используют различные комбинации соединения с питанием от 12В до 24В. Это необходимая мера для уменьшения нагрузки по току.

Рассмотрим следующую ситуацию:

Необходим источник света мощностью 50Вт. Для его создания потребуется пятьдесят одноваттных модулей. Если все их подключить параллельно, напряжение питания составит лишь 3,3 В, но сила тока в цепи будет достигать 50 х 0,3А = 15 Ампер. Это очень-очень много.

Все электроприборы в квартире при одновременном включении редко требуют больше 10-15 Ампер. Большая сила тока приводит к значительному тепловыделению через проводники, и что бы запитать такой агрегат понадобился бы силовой многожильный медный кабель толщиной в палец.

Для снижения тока в цепи светодиодные модули соединяют последовательно. В классической схеме подключения, рассмотренное выше устройство будет состоять из восьми каскадов, состоящих из шести последовательно включённых светодиодов с напряжением питания 24В. Тогда мощность нагрузки составит лишь 8 х 0,3А = 2,4 А. А это уже ненамного больше мощности обыкновенной зарядки для мобильного телефона.

Подключение светодиода через резистор

Схема подключения светодиода

С учетом представленных данных можно сделать несколько важных промежуточных выводов:

• резистивные защитные схемы применяют при маленькой мощности;
• они не выполняют функции стабилизации;
• пассивный элемент не способен гасить импульсные броски напряжения.

Приемлемые показатели эффективности можно получить при создании:

• датчиков;
• индикаторов;
• сигнализаторов.

Для маленькой локальной подсветки аквариума такое решение подойдет. Однако вряд ли будет приемлемым длительное потребление большого количества энергии. Отсутствие стабилизации проявляется заметным изменением яркости при увеличении/уменьшении напряжения.

Проверка светодиода при помощи батарейки

Чтобы проверить LED при помощи батарейки, нужно собрать цепь по схеме.

Схема проверки светодиода LED1 от батарейки 9V.

На схеме:

1. LED1 – проверяемое устройство.
2. 9V – источник питания (батарейка с напряжением 9В).
3. VAΩ – измерительный прибор для замера V – напряжения, A – тока, Ω – сопротивления, АВОметр или мультиметр. На схеме работает в режиме измерения напряжения.
4. R1 — токоограничивающий резистор.
5. R2 – переменный резистор, задающий яркость светодиода.

Резистором R2 на мультиметре устанавливается номинальный рабочий ток. Исправный LED-элемент дает свет. Неисправный – не светит.

Современный мультиметр – универсальный измерительный прибор с цифровым (англ. – digital) дисплеем.

Один из видов мультиметров.

Другое название прибора – «тестер»– транслитерация кириллицей международного термина tester – тестирователь, проверятель, испытатель.

В каких случаях допускается подключение светодиода через резистор?

Подключать светодиод через резистор можно, если вопрос эффективности схемы не является первостепенным. Например, использование светодиода в роли индикатора для подсветки выключателя или указателя сетевого напряжения в электроприборах. В подобных устройствах яркость не важна, а мощность потребления не превышает 0,1 Вт. Подключая светодиод с потреблением более 1 Вт, нужно быть уверенным в том, что блок питания выдаёт стабилизированное напряжение.

Если входное напряжение схемы не стабилизировано, то все помехи и скачки будут передаваться в нагрузку, нарушая работу светодиода. Ярким примером служит автомобильная электрическая сеть, в которой напряжение на аккумуляторе только теоретически составляет 12 В. В самом простом случае делать светодиодную подсветку в машине следует через линейный стабилизатор из серии LM78XX. А чтобы хоть как-то повысить КПД схемы, включать нужно по 3 светодиода последовательно. Также схема питания через резистор востребована в лабораторных целях для тестирования новых моделей светодиодов. В остальных случаях рекомендуется использовать стабилизатор тока (драйвер). Особенно тогда, когда стоимость излучающего диода соизмерима со стоимостью драйвера. Вы получаете готовое устройство с известными параметрами, которое остаётся лишь правильно подключить.

Параметры тока, важные для подключения диода в сеть

Работа светодиодов базируется на трех основных параметрах:

• напряжение питания;
• ток потребления;
• рассеиваемая мощность.

Наиболее важными из них являются напряжение светодиода и сила тока. Значение мощности несложно вычислить самостоятельно, перемножив эти два показателя. Знание этих параметров может пригодиться на любых стадиях работ с элементами — от замены вышедших из строя, до подбора источника питания. Базовые характеристики светодиодов необходимо рассмотреть внимательнее:

Потребляемый ток LED

Сила тока определяет стабильность функционирования элемента. Увеличение этого параметра, даже в небольших пределах, вызывает преждевременное старение кристалла (снижение интенсивности свечения) с одновременным усилением цветовой температуры. Для защиты от превышения силы тока в светодиодных светильниках или лампах устанавливаются драйверы — стабилизаторы. Подключение к сети отдельных светодиодов производится через резисторы, обеспечивающие соответствующее падение напряжения и силы тока. Номинал этих резисторов должен быть рассчитан для каждого светодиода исходя из его характеристик.

Напряжение

«Напряжение на светодиоде» — это не совсем верное выражение. Правильнее применять термин «падение напряжения», обозначающий величину на выходе устройства при пропускании через светодиод номинального тока. Элементы разных цветов имеют собственное рабочее напряжение:

• для синих, белых или зеленых светодиодов напряжение составляет 3 вольта;
• красные и желтые устройства — от 1,8 до 2,4 В.

По этим показателям можно примерно определить напряжение светодиода. Однако, нельзя уверенно сказать, какое напряжение является номинальным для данного элемента, если просто посмотреть на его цвет и не выполнить никаких дополнительных измерений. При изменении параметров тока оттенок свечения изменяется, поэтому визуально определяется не номинал, а реально существующее напряжение.

Мощность диода

Мощность — это произведение силы тока на напряжение. Показатель расчетный, внешне он практически не подлежит определению. Точно узнать мощность светодиода можно из данных на упаковке, с определенной долей погрешности параметр измеряется мультиметром. Подготовленный, опытный человек способен определить значение по внешнему виду элемента, но и тут возможны ошибки, поскольку многие модели очень похожи друг на друга.

Почему важно знать эти характеристики

Знание всех рабочих параметров светодиода поможет произвести правильную замену сгоревшего элемента. Кроме того, если знать потребление тока и вольтаж, можно вычислить мощность устройства, которая необходима при подборе соответствующего блока питания.

Например, если имеется светодиод с напряжением 3 В и силой тока 0,1 А, его мощность составит 0,3 Вт. Соответственно, при соединении 10 штук значение увеличится до 3 Вт.

Исходя из этих показателей, для сборки понадобится блок питания мощностью 3,3 Вт (с учетом 10% запаса для более стабильной работы).

Сравнение SMD светодиодов

Применение
SMD диодов повсеместно. Эти
относительно маломощные светодиоды
являются основой лампочек общего освещения, индикаторных панелей и систем
аварийного освещения. Наибольшей популярностью пользуются светодиодные ленты на
СМД диодах. Существуют и их вариации в виде модулей и
линеек, где используются планарные
светодиоды.

Определить тип и размер
корпусов SMD диодов можно по
маркировке, цифры которой обозначают ширину и длину. Новые модификации
конструируются на группах, состоящих из четырёх равных по мощности светодиодов
разных цветов – «G+R+W+B». Это увеличивает светоотдачу и расширяет
световые оттенки, поэтому такой тип
светодиодов самый яркий.

Классификация
светодиодов по типоразмерам следующая:

Маркировка SMD	3528	5630	3014	5050	5730-05	5730-1	2835
Световой поток, Лм	5	40	8	15	40	100	25
Мощность, Вт	0,06	0,5	0,07	0,2	0,5	1	0,2
Температура,оС	до 65	до 80	до 65	до 65	до 80	до 80	до 65
Ток, мА	20	150	30	60	150	30	60
Напряжение, А	3,3	3,3	3,3	3,3	3,4	3,4	3,4
Габариты, мм	3,5х2,8	5,3х3	3х1,4	5х5	4,8х3	4,8х3	2,8х3,5

Таблица включает усреднённые технические характеристики, которые показывают лучшие светодиоды с белым светом. Самые мощные лампы холодного и
тёплого белого света обладают меньшим световым потоком и, имея равную яркость светодиодов, дают лучшее
освещение, чем цветные.

Обратите внимание! Светоотдача тёплых тонов может быть на 10% меньше той, что отражают маркировка и характеристики, а холодных – на 10% больше, поэтому они самые энергоэффективные. Реальные
технические характеристики и качество светодиодов в значительной
степени определяет марка светодиодов,
причём колебания могут доходить до 15%

Качественные
светодиоды выпускают крупные японские, европейские и китайские бренды. Бюджетные же
устройства неизвестных китайских
производителей, занесённые в каталог,
обычно очень слабые, и вместо заявленных 0,5 Ватт могут выдавать 0,15 или даже
0,09

Реальные
технические характеристики и качество светодиодов в значительной
степени определяет марка светодиодов,
причём колебания могут доходить до 15%. Качественные
светодиоды выпускают крупные японские, европейские и китайские бренды. Бюджетные же
устройства неизвестных китайских
производителей, занесённые в каталог,
обычно очень слабые, и вместо заявленных 0,5 Ватт могут выдавать 0,15 или даже
0,09.

Такие
низкие показатели мощности объясняются тем, что внутри корпуса смонтирован
кристалл меньшего размера. Это характерно для низкокачественной китайской
продукции. Поэтому, самостоятельно проектируя источник питания, стоит
стремиться к реальным показателям тока в нагрузке, равным около 95% от
заявленного. При небольшой недогрузке можно увеличить рабочий ресурс даже для
устройств, где используются не самые лучшие
светодиоды.

Что такое SMD светодиоды: их характеристики и отличие от обычных

Четкая расшифровка этой аббревиатуры выглядит как Surface Mount Devices, что в буквальном переводе означает «монтируемый на поверхности». Чтобы было понятнее, можно вспомнить, что обычные световые диоды цилиндрической формы на ножках утапливаются ими в плату и припаиваются с другой стороны. В отличие от них SMD-компоненты фиксируются лапками с той же стороны, где находятся и сами. Такой монтаж дает возможность создания двусторонних печатных плат.

Такие светодиоды намного ярче и компактнее обычных и являются элементами нового поколения. Их габариты указываются в маркировке. Но не стоит путать размер SMD светодиода и кристалла (чипа) которых в составе компонента может быть множество. Разберем несколько таких световых диодов.

Вот они, LED SMD2835. Маленькие, но света от них достаточно

Параметры LED SMD2835: размеры и характеристики

Многие начинающие мастера путают маркировку SMD2835 с SMD3528. С одной стороны они должны быть одинаковы, ведь маркировка указывает, что эти светодиоды имеют размер 2.8х3.5 мм и 3.5 на 2.8 мм, что одно и то же. Однако это заблуждение. Технические характеристики светодиода SMD2835 намного выше, при этом он имеет толщину всего 0.7 мм против 2 мм у SMD3528. Рассмотрим данные SMD2835 с различной мощностью:

Параметр	Китайский 2835	2835 0,2W	2835 0,5W	2835 1W
Сила светового потока, Лм	8	20	50	100
Потребляемая мощность, Вт	0,09	0,2	0,5	1
Температура, в градусах С	+60	+80	+80	+110
Ток потребления, мА	25	60	150	300
Напряжение, В	3,2

Как можно понять, технические характеристики SMD2835 могут быть довольно разнообразны. Все зависит от количества и качества кристаллов.

Характеристики светодиода 5050: более габаритный SMD-компонент

Довольно удивительно, что при больших габаритах этот светодиод имеет меньшую силу светового потока, чем предыдущий вариант – всего 18-20 Лм. Причиной этому малое количество кристаллов – обычно их всего два. Наиболее распространенное применение такие элементы нашли в светодиодных лентах. Плотность из в полосе обычно составляет 60 шт/м, что в общей сложности дает около 900 Лм/м. Достоинство их в этом случае в том, что лента дает равномерный спокойный свет. При этом угол ее освещения максимальный и равен 120.

На таких элементах делается лампа «кукуруза»

Выпускаются такие элементы с белым свечением (холодного или теплого оттенка), одноцветными (красный, синий или зеленый), трехцветными (RGB), а так же четырехцветными (RGBW).

Характеристики светодиодов SMD5730

По сравнению с этим компонентом, предыдущие уже считаются устаревшими. Их уже можно назвать даже сверх яркими светодиодами. 3 вольта, которые питают и 5050, и 2835 выдают здесь до 50 Лм при 0.5 Вт. Технические характеристики SMD5730 на порядок выше, а значит их необходимо рассмотреть.

Параметр	Показатель
Сила светового потока, Лм	45-50
Потребляемая мощность, Вт	0,5
Диапазон рабочих температур, в градусах С	От -40 до +80
Номинальный ток, мА	150
Рабочее напряжение, В	3,1-3,2
Угол освещения	120 градусов

И все-таки это не самый яркий из SMD-компонентов светодиод. Сравнительно недавно на российском рынке появились элементы, которые в прямом смысле «заткнули за пояс» все остальные. О них сейчас и пойдет речь.

Элементы на ленте могут располагаться и в 2 ряда для яркости

Светодиоды «Cree»: характеристики и технические данные

На сегодняшний день аналогов продукции фирмы Cree не существует. Характеристики сверх ярких светодиодов их производства действительно поражают. Если предыдущие элементы могли похвастаться силой светового потока лишь в 50 Лм с одного кристалла, то, к примеру, характеристики светодиода XHP35 от «Cree» говорят о 1300-1500 Лм так же от одного чипа. Но и мощность их больше – она составляет 13 Вт.

Если обобщить характеристики различных модификаций и моделей светодиодов этой марки, то можно увидеть следующее:

Модификация	XM-L	XR-E, XP-G, XP-E, XP-C
Сила светового потока, Лм/вт	T5 (от 260 до 280)	T6 (от 280 до 300)	U2 (от 300 до 320)	Q2 (от 87,4 до 93,9)	Q3 (от 93,9 до 100)	Q4 (от 100 до 107)	Q5 (от 107 до 114)	R2 (от 114 до 122)

Сила светового потока SMD LED «Cree» называется бином, который в обязательном порядке проставляется на упаковке. В последнее время появилось очень много подделок под эту марку, в основном китайского производства. При покупке их сложно отличить, а вот уже через месяц использования их свет тускнеет и они перестают отличаться от других. При довольно высокой стоимости такое приобретение станет довольно неприятным сюрпризом.

Нить накала постепенно уходит в историю

Предлагаем Вам небольшое видео на эту тему:
