Как выбрать и использовать коронки по бетону для подрозетников?

Коронки по бетону

Сверление в бетоне отверстий для подрозетников выполняют специальными коронками. Кроме бетона, их можно использовать по кирпичу, железобетону и любому камню. Большой диаметр коронки чаще всего применяют при монтаже подрозетников или для прокладки сквозь стены трубопровода.

Форма коронки представляет отрезок трубы с отверстиями в боковых стенках для отвода отработанного мусора. По периметру одного края расположены напайки из специальных сплавов. Они служат режущим элементом инструмента. По центру с другого края трубки находится сквозное отверстие для вкручивания хвостовика. Он необходим для крепления коронки в патроне дрели или перфоратора. Сам хвостовик имеет посадочное место со стороны коронки под установку центровочного сверла. Во время работы, сверло исполняет направляющую роль, чтобы не сбиться с разметки.

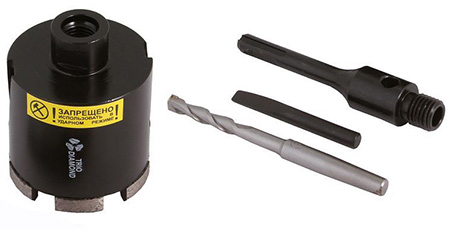

Коронка в разборе

Центровочное сверло и хвостовик часто продаются одним комплектом с насадкой. Существуют еще удлинители, предназначенные под перфоратор с разными патронами: SDS Plus или SDS Max. Удлинители имеют стандартную резьбу, аналогичную на корпусе коронки, поэтому их легко менять. Центровочное сверло бывает цилиндрическим и коническим. Стандартная коронка обычно комплектуется цилиндрическим сверлом, а удлиненный хвостовик может продаваться с коническим сверлом.

Эффективность сверления зависит от того, какой напайкой снабжена коронка. Дело в том, что каждая напайка рассчитана под определенный просверливаемый материал. Например, напайка по бетону быстро выйдет со строя, если делать ей сверление по железобетону.

Твердосплавные напайки

Самыми распространенными в быту являются коронки с напайками из твердых сплавов металла. Сплав очень прочный и долговечный, но если попадется арматура, напайки быстро вылетают. Ими лучше сверлить по простому бетону или кирпичу. Можно, конечно, и по железобетону сверлить до уровня арматуры, но не всегда этот уровень можно угадать.

Коронка с твердосплавными напайками подходит для работы с ударной дрелью или перфоратором. Невысокая стоимость изделия сделала его популярным в бытовом использовании для монтажа подрозетников.

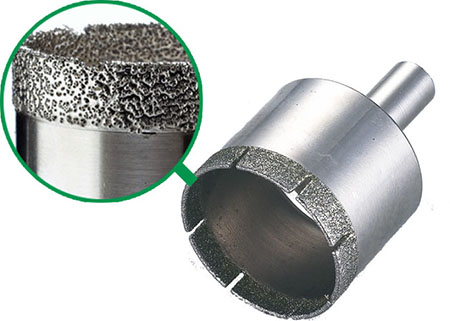

Алмазные напайки

Кто хоть раз резал железобетон болгаркой, тот знает, что это делать лучше алмазным диском. Сверление по железобетону предусматривает аналогичную технологию, только вместо диска здесь нужна коронка с алмазными напайками. Ее конструкция состоит из сегментов, покрытых алмазным напылением. Алмазная крошка позволяет справиться с любым твердым материалом, даже арматурой. Но здесь надо помнить, что сверление по железобетону и другому материалу происходит только безударным способом. Иначе, испортится сама коронка, плюс несущие элементы ж/б конструкций подвергнутся нежелательному разрушению.

Алмазные напайки хорошо сверлят по кирпичу, кафелю, черепице, что позволяет сделать ровное отверстие. Однако высокая стоимость таких коронок позволяет их использовать на профессиональном строительстве. Покупать дорогую насадку, чтобы сделать дома несколько отверстий для подрозетников, нецелесообразно.

Алмазному напылению свойственна разная жесткость, о чем говорит маркировка коронок:

• маркировка буквой М указывает на мягкое алмазное напыление. Такие коронки применяются для сверления бетона повышенной прочности и легко сами очищаются от засора пылью;
• алмазное напыление средней жесткости с маркировкой С подходит для сверления железобетона;
• насадки с твердым напылением, обозначенные буквой Т, применяются для сверления на низких оборотах высокомарочного бетона.

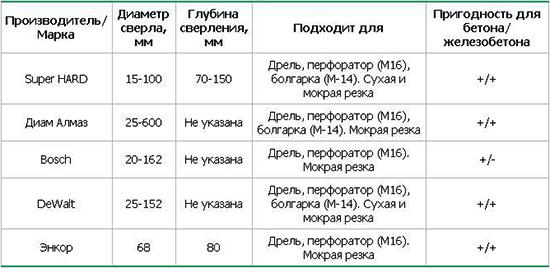

Рассмотреть перечень алмазных коронок некоторых популярных фирм можно в приведенной таблице:

Напайки с карбидно-вольфрамовым напылением

Коронкой с такими напайками можно сверлить не только по кирпичу или бетону, но и по кафелю. Это очень удобно, когда надо просверлить гнездо под подрозетник на бетонной стене, отделанной керамической плиткой. Имея только одну насадку с карбидно-вольфрамовым напылением, отверстие сверлится за один раз. Главное, подобрать правильный диаметр.

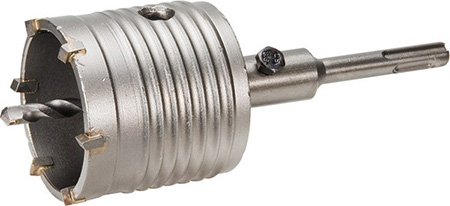

Коронка с карбидно-вольфрамовым напылением с хвостовиком для дрели

Насадка снабжена шестигранным хвостовиком, предназначенным для зажима патроном дрели. Эффективность сверления достигается мощностью инструмента, которая должна быть более 800 Вт. Хотя такое напыление является универсальным, все же оно боится металла. Попавшая в стене арматура быстро выведет из строя напайки. Поэтому на ж/б стене кафель сначала сверлят насадкой с карбидно-вольфрамовым напылением. Затем, берется алмазная насадка и ей продолжают сверление. Естественно, размер их должен быть одинаковым.

Комментарии:

Svetodar

Отличная статья! Я-то думал, что балеринкой можно и в бетоне делать подрозетники, только сомневался, что конструкция не очень подходящая, а она, оказывается, для плитки.

Алекс

Нарезать болгаркой или лобзиком, а потом отламывать плоскогубцами… Это ж каким надо быть извращенцем, чтобы так мучиться? Мне кажется, быстрее в магазин сбегаешь за инструментом, чем в одной плитке сделаешь такое отверстие

Slava

Алекс, в статье просто указаны разные способы. Бывает и такое, что ближайший магазин находится за 10 км или начнет работать только через 3 дня. Так что даже такой «извращенный» способ имеет право на жизнь

Denis

А почему нигде в статье не упоминается нормальный метод, когда вместе с перфоратором используется строительный пылесос? Не обязательно же превращать всю квартиру в пылесборник, если хочется поставить одну розетку…

Evgen

Алмазной струны реально хватит максимум на два подрозетника в плитке, поэтому не рассчитывайте на этот метод, как на экономный. Лучше купить для этой цели нормальную коронку с алмазным напылением. ИМХО.

Павел

Алекс, а зачем отламывать плоскогубцами вообще? Если иметь достаточно прямые руки можно той-же болгаркой отшлифовать до почти идеального круглого отверстия.

Оставить комментарий Отменить ответ

Высота и размещение розеток на кухне в современной квартире

Что представляет собой проходной выключатель Legrand, особенности схемы его подключения.

Ретро розетки – элемент дизайна или функциональная деталь?

Инструкция по установке герметичного выключателя открытого типа

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

• Маркером отметьте на стене места установок подрозетников, обычно это делается пересечением двух отрезков линий по 15 – 20 см под прямым углом. Точка пересечения будет центром отверстия под стакан подрозетника.
• Используя перфоратор и специальную коронку с алмазными зубцами, просверлите отверстия диаметром соответствующим подразетникам на необходимую глубину.

• Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
• По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
• При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

Разметка производится аналогичным способом, как и в бетонной стене;
Проводка в таких случаях обычно прокладывается за листами гипсокартона;
Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
В отверстия выводятся провода, продеваются вовнутрь подрозетника;
Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке. При этом зажимные планки от дна стакана поднимаются к поверхности

Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

Пример крепления подрозетников к гипсокартонной стене

Сверлильный инструмент

Коронки диаметром до 100 мм устанавливают на ручной инструмент.

При использовании более крупных коронок сверлильный инструмент фиксируют посредством анкеров, чем обеспечивается точное направление бура и исключается его заклинивание из-за перекоса. Для применения алмазного трубчатого сверла диаметром до 250 мм требуется дрель мощностью 1000 Вт.

Переходники следует использовать с осторожностью: вооруженная чересчур крупной коронкой маломощная дрель может сломаться. Для использования крупных и особо крупных коронок (диаметр — от 150 мм) необходима специальная буровая установка

Особенности коронок для подрозетников по гипсокартону

1. Материал изготовления — должна быть самозатухающая пластмасса. Если розетка нагреется, тепло не сможет перейти на гипсокартон. Это поможет предотвратить короткие замыкания.
2. Индивидуальные размеры, в случае когда расстояние между стеной и покрытием незначительное. Если ширина стандартная, можно приобретать модели стандартных размеров глубиной 50 см.

Для того чтобы установка подрозетников в гипсокартон прошла успешно, следует провести предварительную подготовку стен. На подготовительном этапе необходимо:Коронка — особое сверло в виде цилиндра с кромкой, имеющей небольшие, но острые зубья. С ее помощью можно эффективно сверлить материал, получая идеально ровные отверстия. Стандартные размеры изделий 68−70 мм, но есть насадки с другими параметрами. После того как будет готов инструмент и само отверстие, приступают к проведению монтажных работ.

Рекомендуется ознакомиться с планом электропроводки, учитывая расстановку и габаритные размеры мебели. Лучше потратить немного времени и получить необходимую информацию, чем позже все переделывать.У современных устройств имеются дополнительные крепления, с помощью которых они могут “прицепляться к установочному покрытию, обеспечивая оптимальную фиксацию разъема.

Разновидности коронок

При работах по сверлению отверстий в бетонных стенах применяют две основных разновидности коронок, которые отличаются материалом, примененным для изготовления режущих элементов: твердосплавные и алмазные.

Твердосплавные

Твердосплавные корончатые сверла представляют собой разборную конструкцию, в состав которой входят:

• корпус (в виде стакана), по торцу которого приварены режущие зубцы;
• хвостовик для коронок по бетону (SDS-Plus, иногда в комплект входит переходник для крепления в обычный патрон);
• центрирующее сверло (крепится в хвостовике с помощью фиксирующего винта).

Для изготовления режущих зубцов применяют специальные композитные сплавы (например, победит – сплав карбида вольфрама и кобальта), которые обладают высокой твердостью. С другой стороны корпуса коронки находится хвостовик для установки в патрон перфоратора. В нижней части хвостовика предусмотрено отверстие для крепления направляющего сверла. Эти коронки предназначены для сухого сверления (без подачи охлаждающей жидкости) с использованием перфоратора в ударном режиме.

Основным преимуществом твердосплавных коронок по бетону является их невысокая стоимость. Цена на типовой размер (Ø=68 мм, L=60 мм) варьируется в пределах от 400 до 900 руб. Однако область применения этих изделий ограничена. Отверстия можно делать только в неармированном бетоне, кирпиче, пенобетоне, газобетоне и подобных строительных материалах. При попадании на прутки арматуры или на крупные фракции бетонного состава зубцы коронки ломаются.

Совет! Как сверлить коронками по бетону безопасно: воспользуйтесь детектором поиска арматуры в стене (можно взять напрокат). С его помощью можно определить расположение арматурных прутьев и толщину бетонного слоя над ними. Нанесите расположение прутков с помощью маркера на стене, и только после этого планируйте расположение отверстий для розеток и выключателей.

Алмазные

Коронки по бетону данного типа подразделяются на два вида:

• для использования с подачей охлаждающей жидкости;
• для сухого сверления.

Алмазные коронки для мокрого сверления можно применять только со специальными бурильными установками, в которых обеспечена подача воды для эффективного отвода тепла от рабочих режущих элементов коронки. Область применения: отверстия в сверхтвердых строительных материалах таких как, монолитный железобетон с высокой степенью армирования, гранит, мрамор. Стандартная длина этих изделий составляет 450 мм, выбор диаметра очень широк: от 12 мм до 1,2 м. Применение таких приспособлений целесообразно только в промышленном строительстве или производстве капитального ремонта с высокой интенсивностью использования.

Наибольшее распространение при производстве небольших объемов электротехнических работ нашли коронки для сухого алмазного сверления. Их можно применять с обычной бытовой электродрелью (мощностью не менее 800-900 Вт) или перфоратором в безударном режиме. Они обладают рядом преимуществ перед аналогами с твердосплавными режущими зубцами:

• повышенным ресурсом;
• более высокой скоростью сверления;
• подходят для изготовления отверстий даже в армированном бетоне;
• небольшим пылеобразованием при производстве работ;
• отсутствием трещин после сверления;
• малым уровенем шума и вибрации.

Конструктивно алмазные коронки по железобетону очень похожи на твердосплавные аналоги. Они представляют собой отрезок трубы с хвостовиком и приваренными на торце алмазными режущими сегментами (количество сегментов варьируется от 3 до 8). Для крепления сегментов к корпусу коронки применяют лазерную сварку, с помощью которой можно добиться прочного соединения. Чтобы защитить изделие от перегрева и деформации при его интенсивной эксплуатации, в корпусе коронки сделаны продольные прорези, посредством которых осуществляется воздушное охлаждение.

Основные производители алмазных коронок для перфоратора: «KEOS» (Южная Корея), «Практика» (Россия), «Адель» (Россия), «Диам» (Россия), «Dr. Schulze» (Германия). Цена на интересующий нас размер (Ø=68 мм, L=60 мм) варьируется в пределах от 1900 до 3300 руб.

Внимание! Алмазную коронку рекомендуется использовать только в безударном режиме перфоратора

Заготовка раствора и установка в нишу

Следующий этап — установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача — выровнять и зафиксировать подрозетник на своем месте

Обратите внимание на то, чтобы его края не выступали из стены

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Коронка для подрозетников по бетону.

Электрическая розетка или выключатель порой располагаются не там, где нам хотелось бы. Установить их в новом месте – значит проделать целый комплекс работ. И если электрическую часть переноса розетки может выполнить лишь электрик, то провести подготовительные работы по обустройству отверстия в бетонной стене под подрозетник и дроблению штроб под провода, при наличии перфоратора, по силам каждому. Причем совсем необязательно тратить кучу времени и сил, а также нервов соседей, делая много отверстий обычным сверлом по бетону с последующим выбиванием кусков раствора, можно просто взять такой инструмент, как коронка для подрозетников по бетону, и значительно упростить себе задачу.

Коронка для подразетников по бетону: что это такое и для чего она нужна.

Коронка – это инструмент-насадка, имеющая хвостовик SDS-plus для использования с большинством перфораторов и режущую металлическую трубу-головку.

Данный инструмент позволяет делать пазы в бетоне в форме окружности. Середина этой окружности в последствии выбивается молотком или ударной насадкой, образуя в итоге практический идеальное круглое углубление для установки подрозетника.

Разновидности.

Коронки могут быть цельнометаллические или разборные. В своем составе оба варианта имеют наконечник в виде трубы необходимого диаметра, на торце которого закреплены режущие наконечники из твердосплавного материала либо промышленного алмаза.

Отличие кроется в том, что разборный вариант можно разделить на составные элементы: основание с хвостовиком SDS-plus, направляющее сверло по бетону и основную режущую часть, — что позволяет в комплекте одного инструмента как иметь несколько разных по диметру основных насадок, так и при необходимости заменить направляющее сверло.

Неразборный же инструмент, как следует из названия, изготовлен как единое целое и разборке не подлежит, поэтому в случае поломки направляющего сверла при целой основной части качественно выполнить работу не позволит.

Что касается наконечников, то большинство имеющиеся сегодня в продаже коронок на торце режущей трубы имеют твердосплавные (победитовые) зубцы, позволяющие резать бетон. Это, так называемый, массовый продукт. Однако такая конструкция может оказаться бессильной перед армированием бетонной стены. Толстые арматурные стержни могут выломать зубья головки, и она окажется бесполезной для дальнейшей работы.

Более дорогие «профессиональные» коронки для подрозетников по бетону имеют более широкие режущие грани, изготовленные с применением промышленных алмазов. Такие типы коронок более стойкие, следовательно, срок их службы значительно выше.

Размеры.

При выборе коронки, кроме ее типа, стоит обратить внимание и на ее размеры. Большинство коронок предназначены для выполнения отверстий под стандартные подрозетники диаметром 68 мм

Режущая головка в таких коронках, как правило, имеет диаметр близкий к 70 мм. Однако в продаже можно и встретить коронки больших диаметров.

Для тех, кто впервые самостоятельно хочет поработать перфоратором с коронкой для подрозетника по бетону, стоит остановиться на насадках диаметром 75-80 мм

Данный запас позволит более точнее позиционировать подрозетник в готовом отверстии, а это очень важно для непрофессионала. Особенно это актуально, когда стоит задача выполнить отверстия для блока розеток

Смещение на пару миллиметров от горизонтальной оси блока при сверлении перфоратором новичком неизбежны, что потом не позволит сформировать единую линию блока, если коронка будет равной диаметру подрозетника.

Как пользоваться коронкой для подрозетников по бетону?

При непосредственной работе с коронкой по бетону стоит предпринять меры по защите органов дыхания от бетонной пыли и глаз от летящих твердых частиц. Саму коронку при сверлении необходимо контролировать на предмет перегрева, давая ей время остыть. А чтобы интервалы работы были как можно длиннее, бетон во время сверления рекомендуется смачивать водой.

Разметка под будущий подрозетник должна быть выполнена в виде отметки его центра на стене. Прижимая направляющее сверло перпендикулярно стене в отмеченную точку начинаем работу перфоратором. При достижении необходимой глубины коронка извлекается из стены. Центр выбивается отдельно молотком или перфоратором.

В завершении у вас будет готовое углубление для последующего монтажа подрозетника. Дальнейшие работы по штроблению стен под проводку и электромонтажные работы заслуживают вынесения в отдельную статью.

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

• отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
• если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
• используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
• приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня
