Колпак на дымоход своими руками

Принцип работы флюгарки и основные ее функции

Функции, выполняемые дефлектором (флюгаркой):

1. Влагозащита системы (недопущение проникновения осадков). Повышенная влажность и эффект сырости в дымоходе приводят к повышению расходования топлива и созданию благоприятных условий для образования грибка.
2. Также в трубопровод не проникнет различный мусор (ветки, листья, отходы жизнедеятельности птиц), на нем не будут гнездиться птицы и т.д. Колпак повышает пожарную безопасность всей системы дымоотведения.
3. Наконец, качественный козырек вызывает прирост производительности системы на 10-15%. Если дополнить систему аэродинамическим дефлектором с турбиной, то можно устранить такую проблему, как отсутствие тяги воздуха.

Пошаговая инструкция изготовления простейшего колпака

Исходные данные: труба дымохода из нержавейки Ø 120 мм, котел твердотопливный, колпак изготавливается из оцинкованной и окрашенной полимерной краской листовой стали толщиной 0,45 мм.

Труба дымохода из нержавейки

Мы рассмотрим самый простой, но очень эффективный вариант колпака. Сделать его можно в домашних условиях без использования специальных инструментов и оборудования, имеющегося у профессиональных жестянщиков.

Шаг 1. Определитесь с диаметром колпака. Практики рекомендуют, чтобы его края выступали за периметр трубы не менее чем по 10 см с каждой стороны. Имея это значение можно узнать диаметр круга, который надо вырезать из металла.

Круг вычерчивают на листе металла

Расчеты делаются таким образом.

1. К диаметру трубы прибавьте величину свеса колпака с каждой стороны. В нашем случае диметр трубы 120 мм, к этому значению прибавим 200 мм (100 мм+100 мм), получится 320 мм.
2. Теперь эту сумму нужно увеличить еще на 50 мм. Это увеличение требуется для компенсации уменьшения размеров на загиб колпака. Дело в том, что он будет иметь форму конуса, а при загибе диаметр плоского круга уменьшается. В нашем случае для изготовления колпака следует вырезать круг радиусом (320+50):2=185 мм.

Конечно, это не настоящие математические расчеты, они намного сложнее. Но для колпака нет надобности точно рассчитывать все размеры, допуски в несколько сантиметров никакой роли не играют.

Расчерчивание металла с допуском на изгиб

Если желаете изготавливать более простую конструкцию конуса, то сегмент не вырезайте, а только прорежьте вертикальную линию к центру круга. Во время изгибания лишний металл уйдет в нахлест, в этом месте удобно просверлить отверстия и поставить заклепки.

Шаг 2. Ручными ножницами по металлу вырежьте заготовку, удалите клин из круга.

Вырезанная заготовка

Шаг 3. Сделайте с двух сторон заготовки специальные подгибы для фиксации конуса. Это следует делать в тех случаях, когда для крепления конуса не будут использоваться заклепки. Подгибы нужно делать молотком.

Подгибы для фиксации конуса делают молотком

Высота примерно 0,5 см, наворачивание в противоположные стороны. До конца подгибы не сжимайте, это делается на финишном этапе изготовления конуса. Если работать киянкой сложно, то можно сгибать металл обыкновенными пассатижами. Линия получится не такой ровной, но это не имеет значения. Колпак устанавливается очень высоко на дымоходе, с земли такие незначительные проблемы совсем незаметны.

Подгибать металл можно пассатижами

Шаг 4. Согните конус, осмотрите соединение. Если какие-то части мешают фиксации, то их следует подогнуть или отрезать. Замок должен срабатывать четко по всей длине колпака.

Согнутый конус

Шаг 5. Придайте колпаку форму. Для этого его нужно постепенно сгибать на так называемой правке. Это кусок трубы диаметром ≈ 50 мм, закрепленной в тисках. Постепенно сгибайте круг до того момента, пока он не примет форму конуса. Постоянно проверяйте изделие, слишком перегибать не стоит.

Сгибание колпака

Шаг 6. Соедините замок и склепайте его. Старайтесь, чтобы линия была максимально ровной.

Склепать замок можно киянкой

На этом самый сложный этап изготовления колпака закончен, можно приступать к подготовке ножек для его фиксации. Вначале изготавливаются сами ножки, для них необходимо иметь три полосы металла шириной примерно 2 см и длиной до 15 см. Для придания ножкам большей жесткости следует по краям сделать фальц.

На ножках делают подгибы — фальц

Изготовление ножки, процесс

К трубе колпак фиксируется хомутом. Его можно купить готовым в специальном магазине или сделать самостоятельно. Второй вариант потребует больше времени, но зато конструкция имеет законченный дизайн в одном стиле.

Последний этап – сделайте разметку мест фиксации ножек к колпаку, высверлите отверстия и закрепите элементы. Для крепления лучше пользоваться заклепками. Такими же метизами крепится нижний конец ножек к хомуту. Теперь осталось закрепить колпак на трубе дымохода.

Крепление ножек

Крепление кольца к ножкам

Колпак на трубе

Фиксация кольца колпака

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.

Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

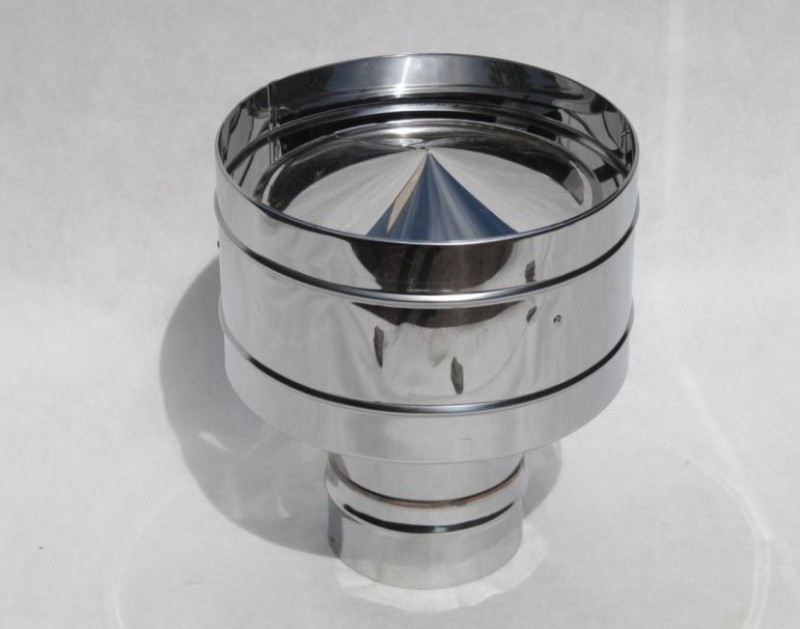

Дефлектор ЦАГИ — чертежи и технология

Одна из популярных конструкций для дымовых и вентиляционных труб — оголовок, изобретенный Центральным аэрогидродинамическим институтом, получивший название дефлектор ЦАГИ. Он не только защищает трубу от попадания влаги и мусора, но и предотвращает опрокидование тяги при сильном ветре.

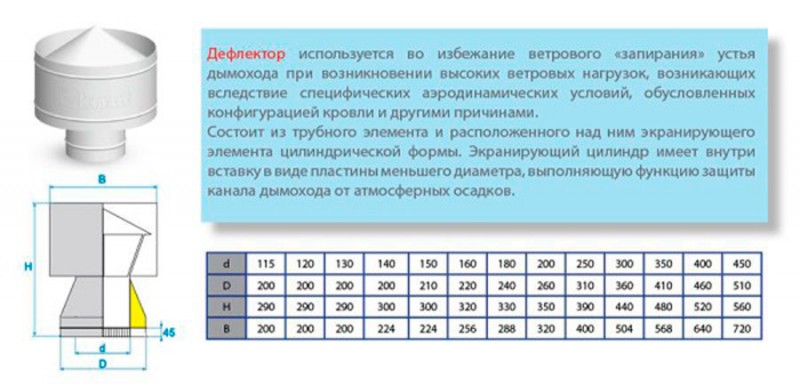

Дефлектор ЦАГИ устанавливают на трубу круглого сечения, его размеры зависят от внутреннего диаметра дымового канала. В таблице приведены необходимые для изготовления размеры.

Сделать дефлектор можно как из тонкой нержавейки, так и из кровельной жести. Технология изготовления в целом похожа на сборку простого колпака.

1. По указанным в таблице размерам выполняют чертеж в натуральную величину и переносят его на металл.
2. Вырезают заготовки и соединяют отдельные элементы: диффузор, конус верхнего колпака и внутреннюю трубу.
3. С помощью заклепок соединяют их.
4. Устанавливают на трубу внатяг.

Видео: подробная технология изготовления дефлектора ЦАГИ

Как изготовить козырек

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная

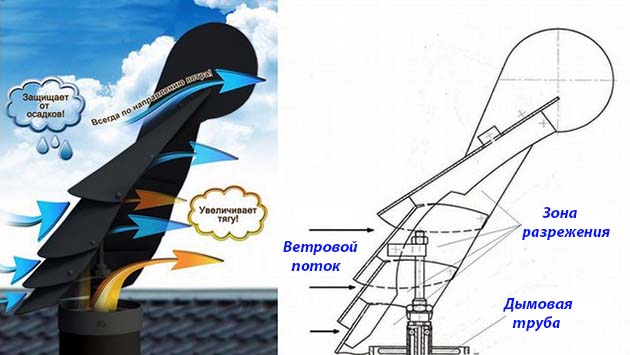

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый зонтик

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга (слева) и соединение краев грибка (справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатная флюгарка

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам

Процесс сборки колпака своими руками довольно прост – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры.

Видео: назначение дефлектора

Существует несколько проверенных временем и эксплуатацией модификаций дефлекторов, например, дефлектор ЦАГИ или Григоровича. Подробнее об их изготовлении своими руками сказано ниже.

Для твердотопливных котлов

Котлы на твердом топливе — угольные, дровяные и пеллетные, довольно часто используются для отопления домов. Дымоход твердотопливного котла обычно выполняют из нержавеющей двойной трубы типа «сэндвич» или из керамики. Их поверхность по сравнению с кирпичом более гладкая, тяга — устойчивая. Конденсат и осадки в правильно смонтированной в трубе стекают в конденсатосборник, не мешая дымовым газам проходить по дымоходу.

Наибольшее влияние на устойчивость и силу тяги в этом случае оказывает правильно выбранная высота трубы. Для угольных моделей котлов без принудительной тяги требуемая высота дымохода может достигать 8 метров, и монтаж такой трубы часто вызывает сложности.

Установка дефлектора позволяет снизить требуемую высоту на 15-25%, поэтому котлы, использующие антрацит или бурый уголь в качестве основного топлива, требуют установки на трубу колпака-дефлетора. Котлы на дровах и пеллетах работают аналогично угольным, на них также можно ставить колпак или дефлектор, закрытый сверху крышкой.

Исключение составляют пиролизные котлы с высоким КПД — до 92%. Благодаря почти полному сжиганию топлива и дожиганию горючих элементов дымовых газов температура дыма на выходе у них составляет 120-180 градусов, что может стать причиной появления большого количества конденсата. На нем быстро оседает сажа, а в морозы может появиться наледь. Из-за сужения просвета, часть дыма может попасть внутрь помещения, что вызовет отравление угарным газом.

По этой причине для твердотопливных котлов, использующих принцип пиролиза, рекомендуется ставить колпак с открытым соплом промышленного изготовления. Его конструкция защищает от попадания пыли и осадков, но не мешает выходу низкотемпературного дыма.

Колпаки для газовых и дизельных котлов

Аналогично пиролизным, газовые и дизельные котлы сжигают топливо почти полностью, в результате на выходе дым состоит из углекислого и угарного газа, соединений серы и паров воды. Температура дыма также невелика — 120-150 градусов. Конденсат, образующийся при эксплуатации газовых котлов, имеет кислую реакцию и весьма агрессивен. При длительной эксплуатации такой конденсат может вызвать быструю коррозию элементов котла и дымохода.

Учитывая эту особенность, для газовых и дизельных котлов также используют колпаки с открытым соплом. Использование дымников-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно созданное разрежение в трубе не нужно.

Стандартизированные изделия

1. Китайская флюгарка, имеющая вогнутые и расходящиеся во все стороны листы. Скругленные грани придают конструкции легкость и элегантность. Такие оголовки на трубу дымохода служат украшением радиусной кровли. Скачать чертеж можно тут.

2. Стандартная флюгарка. Такая конструкция имеет второе дно. Она устанавливается на печную трубу, а также на вертикальные каналы каминов. Подобная модель детали считается самой востребованной. Стандартная флюгарка подходит для монтажа на любом здании. Скачать чертеж можно тут.

3. Колпак с решетками и 4-скатной крышей. Этот элемент относится к самым современным конструкциям в европейском стиле. Скачать чертеж можно тут.

kolpak.ru

Принцип работы колпака на дымоходной трубе

1. Поток воздуха, ударяя в стенки верхнего цилиндра, огибает его со всех боков.
2. Воздушная струя, скользя по поверхности цилиндра, заворачивает вверх, тем самым подсасывает дым, выходящий из трубы.
3. Движение воздуха внутри трубы становится более интенсивным, следовательно, тяга усиливается.
4. Когда ветровые потоки идут не в горизонтальном положении, а в вертикальном или под углом, то флюгарка также способствует увеличению тяги. Ветровые потоки проникают в верхний цилиндр через зазор и подсасывают дым в трубу.
5. При низовом ветре под колпаком флюгарка образуются вихри, которые замедляют выход дыма.

Качественная и грамотная организация тяги в системе дымохода — это, в первую очередь, не только безопасность людей, проживающих в доме, но и обязательное условие правильной работы отопительной системы. Поэтому стоит потратить время, чтобы сделать и установить своими руками зонт дымохода. Это простое устройство поможет не только организовать корректную работу отопительной системы, но и устранить слабую тягу в трубе.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

• Вот некоторые из способов и предметов, которые разграничивают пространство:
• установка барной стойки;
• кухонный остров;
• большой стол;
• монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.
Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Функциональное назначение колпака на дымоход

Иногда дизайн колпаков для дымохода настолько затейлив, что они становятся настоящим шедевром архитектурного искусства. Однако, допущенные при установке колпака просчёты, могут повлечь уменьшение тяги, вплоть до задымления жилища.

В самом общем понимании оголовок на трубу дымохода призван служить барьером для попадания в канал трубы дождевой воды, снега или мусора, а также гнездования птиц. Даже самый простой зонт на трубу защитит от этих негативных моментов, плюс, сделает вид крыши более аккуратным.

Вне зависимости от дизайна конструкции и её стоимости, козырёк на трубу дымохода выполняет следующие функции:

• обеспечивает чистоту дымохода, препятствуя его засорению и попаданию влаги;
• защищает кирпичную кладку выступающей части трубы от преждевременного разрушения, нивелируя разность температур и неблагоприятное воздействие атмосферных явлений;
• препятствует влиянию порывистого, ураганного ветра на движение воздуха в системе, препятствуя ему задувать в трубу.

Оголовок на трубу с дефлектором – для увеличения тягиИсточник pechi-dimohody.ru

Однако далеко не все считают зонт для дымохода необходимым элементом системы отопления, считая его недостатки слишком существенными. Например, если вследствие монтажа колпака канал дымохода заужается, это влияет на производительность всей отопительной системы, а в самых крайних случаях может привести к заполнению жилища продуктами сгорания, самым опасным из которых является углекислый газ.

Принцип правильного монтажа сэндвич труб (по дыму, по конденсату)

Сборка дымохода из сэндвич труб может осуществляться двумя способами:

• Соединением «по дыму». Конец нижнего модуля полностью входит в трубу верхнего модуля, что обеспечивает беспрепятственный проход газообразных продуктов горения.
• Соединением «по конденсату». Это более сложная схема сборки. В этом случае часть внутренней трубы верхней секции вставляется в нижний составной сегмент, наружной — конец нижнего вставляется в верхний модуль. Такой способ монтажа газохода обеспечивает беспрепятственный сток конденсата и природных осадков вниз по его поверхностям. При таком варианте соединения влага не будет проникать в утеплитель, а труба корродировать, однако при неплотных стыках возможно проникновение дыма в помещение.

Правильнее будет совместить обе схемы сборки таким образом, чтобы внутренний контур трубы монтировался по конденсату, а наружный — по дыму.

Используемые материалы и инструменты

Кованые дефлекторы очень оригинальные, но их цена не всегда оправдана.  Ведь можно изготовить более дешевую конструкцию из следующего металлического материала:

• оцинковки;
• нержавейки;
• стали с лакокрасочными покрытиями;
• алюминия;
• меди.

 Самой удобной, практичной и дешевой является оцинкованная жесть.

Необходимо наличие нужного инструмента. Перечень того, что может понадобиться при работе:

• молоток резиновый или деревянный;
• маленький железный молоточек;
• шуруповерт;
• электрическая дрель;
• сверла необходимого диаметра крепежа;
• заклепки;
• крепления;
• рулетка;
• маркер;
• строительный уголок;
• гибы;
• специальные зажимы;
• ножницы по металлу;
• металлическая линейка;
• железный уголок размером до 1 метра.

Совет мастера: для соблюдения техники безопасности пользуйтесь плотными рабочими рукавицами.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Рекомендации по выбору

Как ни странно, в первую очередь выбор колпака зависит от типа котельной установки и вида сжигаемого топлива. Например, насадки на дымовые трубы, обслуживающие газовые котлы, можно ставить лишь одной конструкции – в виде сопла, с открытым верхом.

Важно! Нормативные документы Российской Федерации и Украины строго запрещают установку всяческих зонтов на дымоходы всех газоиспользующих установок

Возможно, подобные ограничения есть и в нормативных базах других стран, так что перед покупкой насадки следует обратить на это внимание, чтобы избежать неприятностей

Объясняются подобные запреты очень просто. При отрицательной температуре колпак дымохода начнет обмерзать и покрываться слоем льда. Последний постепенно перекроет большую часть рабочего проема, дыму некуда будет деваться, а тяга резко снизится. Результат – угар идет внутрь дома, жизнь людей подвергается серьезной опасности. Ниже – фото, где хорошо видно обледеневший зонтик:

Причина – конденсат, выпадающий на холодном металле при контакте с продуктами горения с низкой температурой. Такую температуру имеет дым от котельных установок с высоким КПД, то есть – газовых. Из-за этого колпак на кирпичную трубу дымохода – и то ставить запрещается. Другое дело, когда котел – твердотопливный, его КПД варьируется в пределах 70—80%, а температура газов на выходе – от 150 до 250 ºС. Тут можно смело подбирать насадку, особенно на кирпичный канал, разрушаемый осадками. Только следует помнить, что она быстро покроется черной сажей.

Примечание. Пеллетные котлы, работающие на качественном топливе, тоже могут развивать КПД порядка 90%, так что лучше не рисковать и в качестве козырька на трубу использовать открытое сопло.

Когда вопрос по котельным установкам прояснен, перейдем к самой трубе отвода газов. Проще всего, если она собрана из трехслойного модульного сэндвича, тогда защита дымохода от дождя не требуется вовсе. Попадание осадков внутрь канала даже идет ему на пользу, труба промывается изнутри, а затем вода отводится в конденсатосборник. Для газового котла выбираем сопло, для твердотопливного – любую другую насадку, предпочтительнее всего с технической точки зрения – дефлектор-флюгер.

А как быть с кирпичной трубой? Нет проблем, когда она обслуживает твердотопливный котел, можно выбирать колпак из любого материала и какой угодно формы, по вашим средствам. Если же по каналу отводятся продукты горения от газового котла, то зонт на трубу дымохода ставить нельзя вовсе, а постоянное попадание внутрь канала влаги разрушает материал. Тем не менее из сложившейся ситуации выход есть, чтобы в этом убедиться, достаточно взглянуть на фото:

Здесь хорошо видно, что колпак сделан как защитный короб, полностью перекрывающий кирпичное основание. Поскольку на фото изображена труба с несколькими каналами, часть из которых – вентиляционные, то патрубки и зонты использованы разные. Но на дымоходных каналах в соответствии с нормами установлены сопла.

Подготовка к установке козырька на дымоход своими руками

Перед тем как сделать козырек на дымоход своими руками, нужно составить чертеж по монтажу на бумаге

Важно не забыть и о капельнике в форме юбки. С помощью его вода не стекает по трубе

Сама флюгарка защищает дымоход со всех сторон.

козырек на дымоход своими руками

Изготавливая козырек на дымоход своими руками чертежи и схемы стоят на первом месте. Далее нужно позаботиться о том, чтобы он стойко вел себя при различных атмосферных явлениях. Так как расположение довольно труднодоступное и лазить туда постоянно не очень удобно. Лучшими дымниками считаются медные или из нержавейки. Его можно также выполнить из профильных труб или других доступных материалов, но он будет менее практичен и надежен. При правильном выборе материала прослужит он многие годы.

Рекомендации по выбору

Для защиты от птиц и листвы рекомендуется ставить колпак с сеткой

Основная функция колпака – защита дымохода, поэтому внешний вид и форма могут быть любыми

Важно, чтобы изделие подходило трубе по размерам. Грибок не должен мешать вентиляции и выводу дыма из помещения

Обычно на трубы из кирпича устанавливаются оголовки с четырьмя скатами. На круглые дымоходы лучше ставить дымники с конусом.

Свесы зонта должны выступать на несколько сантиметров с каждой стороны трубы. Это дополнительно защитит дымоход от дождя и листвы. Для защиты от птиц ставится сетка под зонтом. Ее функции может выполнять ажурная ковка, которая украсит внешний вид.

Если в доме используется дровяная печь, лучше не выбирать окрашенный дымник. Краска с него быстро выгорает под действием дыма. Лучше взять оголовки с уплотненной двойной крышкой. Для простоты чистки ставят оголовки с откидывающейся крышкой. При установке в доме газового котла можно ставить крашенные колпачки.

Для чего необходим колпак на трубу дымохода

Прежде всего дымник устанавливается с целью увеличения тяги посредством расхождения потоков воздуха. Выделяют несколько функций приспособления:

• Оберегает устройство от проникновения воды и снега. При обильных ливнях в конструкции может скапливаться огромное количество осадков, которые при контакте с дымовыми газами образуют кислотные соединения. Колпак на дымоходную трубу в свою очередь защищает устье трубы от попадания нежелательной влаги;
• Предотвращает попадание нежелательных предметов в конструкцию;
• Улучшает тягу. С этой целью продуманы дефлекторы разнообразных вариаций.

Колпак на трубу дымохода – материалы изготовления

Для безотказной функциональности устройства необходимо ответственно подойти к подбору материала для непосредственного производства. Одним из популярнейших материалов является медь, поскольку она долговечна и имеет эстетический внешний вид. Если колпак на трубу дымохода изготовлен из какого-либо другого стройматериала, в таком случае все монтажные элементы должны быть латунными.

Эффектно смотрится флюгарка на дымоходную трубу, сделанная из нержавейки либо оцинковки. Самым популярным является устройство из нержавеющей стали с полимерной обшивкой. Длительность эксплуатации такого приспособления достигает 20 лет. Полимерное покрытие предоставляет возможность подобрать колпак в тон крыше.

Красивые кованые флюгеры станут настоящим украшением кровли

Разнообразие колпаков на дымоход

Тип флюгарки базируется на строении трубы и внешней формы.

Разновидности дымников:

• Общепринятые. Такой тип флюгарки имеет вид шалаша на вершине трубы. Такого рода конструкция может иметь разнообразную конфигурацию;
• Европейские приспособления на дымовые трубы. Ключевой особенностью строения является колпак с закругленной формой. Основной задачей изделия является препятствование формированию конденсата и вентилирование помещения;
• Устройство со многоскатным куполом. Преимущество конструкции заключается в наличии двух скатов. Такого рода изделие способствует максимальному сбережению трубы от попадания осадков;

Дымник со многоскатным колпаком

Флюгер для кирпичного дымохода

• С распахивающей крышкой. Такое строение позволяет быстро произвести все необходимые манипуляции относительно техобслуживания трубы. Ключевым предназначением является габаритное вентилирование;
• С дефлектором. Такая конструкция может дополнительно оснащаться распахивающей крышкой. Обеспечивает непосредственное воздействие на мощь тяги.

Статья по теме:

Как выбрать и купить колпак на дымоход, учитывая его строение?

Выбирая изделие необходимо учитывать непосредственное строение дымохода. Идеальным вариантом является трехслойное устройство из модульных сэндвич-панелей. При наличии такого устройства о защите дымохода от осадков можно не беспокоиться. Поскольку, вся влага, попадающая внутрь конструкции, собирается в сборнике.

Когда речь идет о газовых приспособлениях в таком случае предпочтительней всего сопло. Оптимальным вариантом для твердотопливной системы является дефлектор-флюгер.

Для кирпичных труб в совокупности с твердотопливной системой нет никаких противопоказаний и можно отдать предпочтение любому понравившемуся колпаку.

Схема установки дымоходной системы

Изготовление козырька собственноручно

Чтобы правильно изготовить колпак на дымоходную трубу своими руками, следует использовать чертежи более простых образцов.

Для работы необходимы следующие приспособления и материалы:

• Оцинкованная сталь, медь или нержавейка;
• Ножницы по металлу;
• Плоскогубцы, киянка, тиски.

Поворотные колпаки из оцинкованной стали

Алгоритм выполнения работ:

• Изготовление козырька необходимо начинать с замеров дымохода.
• Формирование схемы на бумаге. Следует учитывать, что приспособление должно одеваться на трубу свободно. Следовательно, к существующим габаритам трубы добавляют зазор около 2-3 мм.

Схема колпака на дымоход

• Готовый чертеж необходимо перенести на стройматериал и вырезать;
• Стороны заготовки по пунктирной линии «а» сгибаются до угла 90 градусов. Затем аналогичную процедуру необходимо произвести с прямыми, помеченными буквой «д». В точках присоединения необходимо сделать 3 сквозных отверстия (шаг 15-20 см) и закрепить конструкцию клепками;

Чертеж фартука-капельника с разметкой

Варианты оформления фартука

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг 1.	На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.	Чертеж Вырезанные из бумаги детали
Шаг 2.	Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.	Подготовка к раскрою
Шаг 3.	Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4.	В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5.	Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.	Свернутая заготовка
Шаг 6.	Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.	Заготовка-конус
Шаг 7.	Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.	Крепление полос Загиб полосок
Шаг 8.	При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.	Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Ветрозащитные дефлекторы
