Каким бывает капельный полив и как его установить?

Достоинства и недостатки капельного полива

Несмотря на простоту, капельный полив из бочки имеет ряд недостатков:

• трубки быстро засоряются;
• ленты и шланги ПВХ могут выйти из строя из-за нагрева, перегиба, удара;
• постоянная подача воды в одну точку уплотняет корни растений.

Плюсов больше:

1. Поступление влаги точно в прикорневую зону экономит воду.
2. Системы удобны для применения в любых регионах, условиях эксплуатации и для различных видов культур.
3. Возможность автоматизации процесса полива. Это особенно удобно для тех, кто приезжает на дачу только в выходные дни. Посредством оборудования автоматический капельный полив настраивают на включение/выключение, интенсивность орошения, напор воды и т.д.
4. Равномерность внесения удобрений. Закладывая в бочку органические вещества, хозяин избавлен от необходимости поливать каждый куст.
5. Нагреваясь в бочке, вода поступает к корням не холодной, что хорошо для всех культур.
6. Благодаря корневому орошению растения меньше подвержены грибковым заболеваниям, не будет термического ожога листьев.

В каких случаях необходим капельный полив

Универсальные системы нужны в любых регионах. Они работают вне зависимости от климата, условий подачи воды. При отсутствии магистрального водопровода ставят бочку, а для нескольких теплиц обустраивают разветвленную систему подачи. Особенно удобен вариант для хозяев участков, где нет возможности поливать культуры каждый день. Например, из-за редких приездов или длительного рабочего дня. Система сработает в нужное время, а при правильной сборке не потребует вмешательства хозяев.

Капельный полив своими руками

Системы полива бывают разные, здесь рассмотрено два способа сбора простой капельной системы, в зависимости от источника воды: бочка или водопроводный кран.

Эти два источника отличаются напором воды, поэтому сбора системы немного разная.

В магазине продаются уже готовые системы, собранные под стандартные решения или вы можете собрать ее самостоятельно, купив все необходимые детали.

Перед тем, как собрать систему полива, ее нужно сначала спроектировать на бумаге, чтобы рассчитать необходимое количество капельниц, заглушек, переходников, а также количество шлангов/труб и их метраж.

Источник воды: бочка

1. Для того, чтобы собрать систему для небольшого участка или для теплицы, вам понадобится бочка объемом 100, 200 или 300 л. Бочку нужно установить на высоту, чтобы вода под давлением пошла по всем трубкам.

2. В бочку врезается фитинг с силиконовой прокладкой, чтобы в месте соединения не было протекания.

3. Далее ставится сетчатый фильтр, который подходит для небольшого напора воды.

4. Далее, если вы хотите автоматизировать систему, после фильтра ставится таймер полива и подачи воды. Если автоматизировать не нужно, система работоспособна без таймера. Таймер может быть электронным или механическим.

5. После фильтра ставится таймер полива и подачи воды. Таймер может быть электронным или механическим.

6. К таймеру присоединяется основная трубка ПНД, к трубке присоединяем тройник от которого идет разводка.

7. К трубке присоединяется капельная лента с помощью переходника.

8. В конце капельной ленты ставится кольцевая заглушка.

Источник воды: водопроводный кран или скважина

Если у вас есть выход воды из дома, в виде крана, вы можете подключить капельную систему к нему.

1. Вода из крана подается с большим давлением, чтобы снизить это давление, на выходе из крана нужно поставить редуктор.

2. Далее нужно поставить фильтр для воды, для того, чтобы капельницы не засорились. В тех случаях, когда речь идет о приличном напоре воды, ставят дисковый фильтр. Так же дисковый фильтр ставится в том случае, если в воде есть большое количество микро грязи, например, когда это вода из скважины.

3. После фильтра ставится запорный кран.

4. Далее, если вы хотите автоматизировать систему, после фильтра ставится таймер полива и подачи воды. Если автоматизировать не нужно, система работоспособна без таймера. Таймер может быть электронным или механическим.

5. К таймеру подключается ПНД трубка с помощью переходника. В конце трубы ставится заглушка, для того, чтобы вода не вытекла.

6. К ПНД трубе подключаются капельные ленты с помощью коннекторов, в конце каждой ленты ставится заглушка.

Как сделать капельный полив самостоятельно

Сам процесс создания капельной системы орошения  собственными руками состоит из двух частей:

• проектирование и подготовка рабочих материалов;
• создание и монтаж системы.

Создание проекта

Первым делом требуется создать чертеж предстоящей системы полива. На схеме требуется обозначить:

• точки, где будут размещаться емкости, подающие воду. В качестве последних можно использовать не только накопительную бочку, но также колодец или даже пруд;
• если источник воды будет размещаться ниже участка с растениями, для системы будет не лишним предусмотреть наличие насоса;
• точки размещения фильтра, а также запорной арматуры. Кран обязательно необходимо расположить на магистральном трубопроводе. Вспомогательные краны можно установить на каждую из капельных лент;
• точки размещения основной магистрали, лент и заглушек;
• размеры труб для конкретных трубопроводов.

По уже подготовленным чертежам можно будет наиболее точно установить численность труб для системы, а также количество прочих вспомогательных материалов. Среди которых:

• заглушки;
• капельницы;
• краны;
• соединительные детали.

Монтаж

Когда проект уже разработан и все необходимое подготовлено, можно начинать непосредственное создание системы, которая проходит по частям:

На магистральный трубопровод необходимо нанести разметку, чтобы подсоединить ленты.
Каждое из намеченных отверстий должно располагаться в единой плоскости, чтобы система ненароком не перевернулась

Кроме того, так она будет смотреться аккуратнее.
Размечая трубы, важно брать в расчет расстояние между грядками.
По сделанной разметке нужно высверлить отверстия. Для процедуры подойдет сверло, совпадающее по диаметру с используемыми фитингами (деталями).
В каждое из отверстий необходимо поставить разветвитель

Для более надежного закрепления будет полезно воспользоваться герметиком либо уплотнительными прокладками. Это поможет избежать протечек.
На участке необходимо разложить подготовленную магистраль и соединить ее с источником воды.

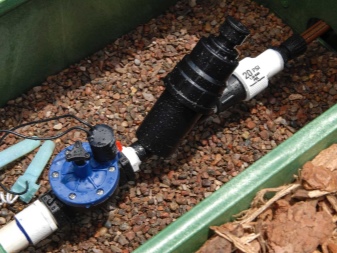

В заблаговременно выбранной точке требуется установить фильтр и запорную арматуру.
Капельницы надо установить на капельные ленты. Чтобы сделать это, требуется шилом либо подобным инструментом сделать в лентах отверстия для капельниц.

1. Затем ленты прокладываются, объединяются с магистралью и скрепляются специальными заглушками в нужных точках.

Теперь можно выполнить тестирование системы капельного полива из капельниц и труб. Насколько она работоспособна и герметична. Если все в порядке, то созданная система полностью готова к работе. Все неясные моменты как установить систему орошения можно отследить в видео.

Watch this video on YouTube

Как сделать капельный полив своими руками

Перед началом изготовления своими руками необходимо провести подготовительные работы. В первую очередь составляет чертеж, на котором схематически обозначаем место расположения бака с водой и направление движения трубок.

После этого нужно измерить длину грядок и расстояние между растениями. Это поможет правильно рассчитать длину шлангов и установить капельницы на оптимальном расстоянии друг от друга (рисунок 3).

Оборудование

До начала монтажа нужно закупить все необходимые материалы. В первую очередь нужно подготовить емкость для хранения жидкости. Если на участке есть водопровод, то систему можно подключить напрямую к нему.

Рисунок 3. Изготовление капельного полива своими руками

Также для обустройства понадобятся пластиковые трубы, капельницы или шланги. Их раскладывают рядами вдоль деревьев, кустарников или огородных культур для подачи воды непосредственно к растениям.

Дополнительно нужно купить аксессуары: заглушки для того, чтобы закрыть окончание труб, фильтр, который устанавливают на резервуар и ниппели, через которые вода будет поступать непосредственно к растениям. Оборудование, необходимое для монтажа, можно увидеть на рисунке 4.

Емкости

Емкость для хранения воды можно брать любую. Подойдет металлическая бочка или цистерна, но лучше отдавать предпочтение пластиковым резервуарам. Они более износостойкие, не покрываются коррозией, а в воду не попадают вредные примеси металла.

Резервуар для воды следует устанавливать на возвышении в полтора-два метра над уровнем земли, чтобы вода поступала в систему самотеком и не было необходимости подключать насос.

Давление воды

Подача воды под давлением в систему проводится двумя способами: гравитационно и принудительно.

При гравитационной подаче жидкость поступает в трубы самотеком, благодаря установке резервуара над уровнем земли. Принудительная подача воды проводится в том случае, если конструкция подключена к водопроводу, и для подачи нужен насос.

Рисунок 4. Оборудование, необходимое для капельного полива

Для капельной системы полива оптимальным считается давление в 2 атмосферы, поэтому, кроме насоса, к системе подключают редуктор (регулятор давления).

Шланг для капельного полива

Использование шлангов выгодно по нескольким причинам. Во-первых, даже бывшие в употреблении шланги обладают длительным сроком эксплуатации, поэтому их не нужно менять ежегодно.

Во-вторых, толстые стенки шлангов не повреждаются грызунами, и одного такого шланга хватит на несколько лет.

Кроме того, шланги, благодаря широкому диаметру, не засоряются и не покрываются водорослями. Для больших участков и садов предпочтение следует отдавать именно шлангам, так как они способны выдерживать большое давление воды. Для теплиц и небольших участков преимущество следует отдавать лентам.

Лента для капельного полива своими руками

Ленты для оросительных конструкций изготавливают из полиэтилена. Как правило, они входят в комплект готовых систем.

К сожалению, далеко не все ленты способны выдержать высокое давление воды в системе, поэтому для больших участков преимущество следует отдавать шлангам. Сделать ленту можно своими руками, используя для этих целей капельницы. Однако основной недостаток любых лент – недолговечность, поэтому их желательно прикрывать слоем мульчи для защиты.

Насос

Если емкость для воды приподнята над поверхность, жидкость поступает в систему самотеком, и покупать и подключать насос нет необходимости.

Капельный полив, подключенный к водопроводу или скважине, требует подачи воды под давлением. Для этого на систему устанавливают и подключают насос с регулятором, который не только подает нужное количество воды, но и поддерживает оптимальный уровень давления в системе.

Расчет воды

Расчет необходимой воды зависит от того, какие культуры будут поливаться. Для сада расход воды существенно выше, чем для огородных культур.

К примеру, для полива одного куста томатов требуется полтора литра воды в сутки, тогда как на одно дерево тратится 20-30 литров. Эти показатели нужно обязательно учитывать при монтаже системы и подборе шлангов и насоса.

Способы организации капельного полива из пластиковых бутылок своими руками

Существует несколько способов создания капельного полива из пластиковой тары. Система может осуществлять поверхностное и внутрипочвенное орошение.

Подземный самодельный капельный полив корней с помощью пластиковых бутылок может выполняться несколькими способами. Наиболее популярным является вариант вкапывания тары между смежными кустами на глубину 10-15 см дном вниз. Вдоль всей бутылки до начала сужения ее к горлышку следует выполнить посредством цыганской иглы или шила отверстия, отступив 3 см от дна емкости. Количество отверстий в среднем составляет 10-12 шт. для тары в 2 л. Емкость, обмотанная тонкой тканью, вкапывается в предварительно подготовленную лунку, заполняется водой и закрывается крышкой.

Тара по мере опустошения, что происходит под давлением земли, может деформироваться. Во избежание этого следует проколоть в крышке отверстие для выравнивания давления, а также необходимо своевременно пополнять запасы воды.

Самый популярный вариант орошения из пластиковой бутылки – это вкапывание тары между растениями

Другим подобным вариантом является расположение тары крышкой вниз. Для этого способа необходимо отрезать у бутылки дно и на горлышко накрутить крышку. По всей площади тары выполняются отверстия, не доходя до верха на 2-3 см. Бутылка, предварительно обернутая марлей, укладывается в лунку и заполняется водой. Чтобы мусор не попадал в воду, емкость накрывается сверху ранее срезанным днищем.

Внутрипочвенный капельный полив своими руками для дачи можно организовать с помощью специальных насадок продолговатой формы с отверстиями. Их можно купить в специализированных магазинах для дачников и садоводов. Насадка накручивается на горлышко тары вместо крышки. В этом случае следует использовать бутылки емкостью до 2,5 л, поскольку для тары в 5-6 л нет таких приспособлений. Бутылка горлышком вниз вставляется в землю на глубину насадки. Дно емкости можно не отрезать. После опустошения тары наконечник выкручивается, она заполняется водой, и манипуляция повторяется.

Прикорневой и поверхностный капельный полив своими руками из бутылок

С помощью пластиковой тары можно осуществить прикорневой капельный полив огорода, направив капли воды непосредственно под корень каждого растения. Для данного способа лучше выбрать емкость объемом 1,5 л. В центральной части крышки проделывается отверстие посредством гвоздя. Далее следует срезать дно бутылки под углом 30-40 градусов. Под таким же наклоном относительно земли будет располагаться сама емкость. Тара закрепляется с помощью нескольких палок и скотча как можно ближе к кусту, наклонив горлышко таким образом, чтобы обеспечить попадание воды прямо под корневище.

Еще один вариант, который часто используется в теплице, предполагает полив растения на некотором расстоянии. Для этого следует взять тару небольшого объема и обычный стержень шариковой ручки, предварительно очищенный от остатков пасты бензином или растворителем. Один его конец плотно закрывается зубочисткой или спичкой. Другой вставляется в отверстие бутылки. Место соединения лучше загерметизировать с помощью пластилина.

Капельный полив из пластиковых бутылок может быть прикорневым и поверхностным

В стержне необходимо выполнить отверстия, количество и размер которых будут зависеть от требуемой интенсивности увлажнения. Он направляется под корень растения, в зависимости от чего бутылка вкапывается в землю на нужную глубину. Тара заполняется водой и закрывается крышкой.

Для небольшого участка можно изготовить подвесную систему. Для этого над кустами сооружается опора, натягивается металлический прут или проволока, к которой будут подвешиваться бутылки. В дне или крышке тары, что зависит от варианта ее расположения, следует проделать ряд небольших отверстий. Главным преимуществом данного способа является то, что вода к растению будет поступать теплой благодаря тому, что нагревается под воздействием солнца.

Тара развешивается над грядкой на высоте 30-50 см от уровня земли. Место расположения бутылки следует выбирать исходя из оптимального попадания капель под растение, а не на его листья.

Если территория полива небольшая, то можно сделать подвесную систему

Как поливать огурцы?

В промышленных системах капельный полив огурцов производится с подводом воды к каждому растению. Глубина расположения корней составляет 15-20 см и для контроля влажности там устанавливаются тензиометры. Для садоводов подойдут подручные средства, изготовленные из пластиковых бутылок. Их устанавливают на донышко или с закрытой пробкой в землю. Верхняя часть должна быть открытой для заполнения водой.

1. Первый способ. Капельницу изготавливают из использованного стержня от шариковой ручки. Ее промывают растворителем от остатков пасты и заглушают с торца спичкой. На конце делают прокол в половину толщины стержня. Самодельную капельницу вставляют в прокол, сделанный от нижней части бутылки на высоте 15-20 см. Затем емкости заполняют водой и устанавливают возле кустов, чтобы влага попадала на корень.
2. Второй способ. В бутылке делают отверстия по всей высоте, отступив от дна на 3-5 см. Затем ее закапывают дном вниз на глубину до 20 см. Пробку выкручивают и через верхнюю часть заполняют емкость водой. Бутылку можно закапывать горлышком вниз, предварительно срезав дно, через которое в дальнейшем удобно заполнять ее водой. Чтобы отверстия не забивались землей, бутылки снаружи обматывают иглопробивной тканью, используемой в качестве укрывного материала парников.
3. Третий способ. Бутылки, заполненные водой, можно подвешивать над землей, проколов отверстия в крышке.

Бутылочный капельный полив огурцов удобен в связи с экономичностью, поскольку нет необходимости тратиться на материалы. Недостатком является сложность монтажа на больших площадях. Процесс заполнения водой – хлопотный, а отверстия часто забиваются грунтом. Несмотря на это, можно убедиться в преимуществах капельного способа. Отзывы говорят о том, что в небольших теплицах он достаточно эффективен.

Полноценный полив огурцов в больших теплицах удобней производить через централизованную систему с фирменными капельницами.

Что это такое?

Капельное орошение, в отличие от струйного, снизит затраты на воду для полива. Это актуально для дачников, чья вода из водопровода учитывается по счётчику

Каждый израсходованный литр воды – под пристальным вниманием местного «горводоканала». Расход воды снижается примерно в два раза по сравнению с обычным поливом из шланга, включая дождевание

Смонтировать её и приспособить для регулярного полива сможет даже новичок.

Перед подачей в капельницу воду очищают посредством бытового или специального фильтра. Это даст возможность трубопроводам не засоряться отложениями, выпадающими в осадок. Независимо от расположения грядок капельница позволяет поливать насаждения даже на террасируемых склонах в высокогорной местности. Пространство между рядами культурных посадок остаётся сухим, а сорняки не разрастаются.

Материалы для изготовления оросительной системы

Чтобы своими руками изготовить систему для капельного полива растений, потребуются:

• трубы для проведения центрального водоснабжения;
• капельницы;
• лента для подведения воды к растениям. Лента представляет собой трубу малого диаметра с отверстиями для крепления капельниц.

Лента для обустройства полива

Дополнительно потребуются:

• заглушка для трубы, которая устанавливается в месте окончания системы;
• запорная арматура для трубопровода;
• фильтр для очистки поступающей воды;
• дрель с набором сверл;
• шило;
• плоскогубцы;
• герметик.

Выбор труб

В настоящее время можно приобрести следующие трубы для капельного полива:

• полипропиленовые;
• ПВХ;
• полиэтиленовые.

Трубы ПВХ отличаются:

• жесткостью;
• легкостью;
• простотой сборки и прочностью полученных соединений;
• устойчивостью к перепадам температур. Вода в трубе может замерзнуть и оттаять, не повредив трубопровода;
• устойчивостью к коррозии и внешним факторам;
• невысокой стоимостью.

Трубы из поливинилхлорида

Полипропиленовые трубы отличаются более высокой стоимостью, чем ПВХ, а также более высоким сроком использования. Сами трубы прочные и легкие, не подвержены воздействию атмосферных осадков, излишней влажности и коррозии.

Трубы из полипропилена

Система полива из ПНД труб будет недолговечной, так как достаточно мягкий материал легко разрушается от любого механического воздействия и высокой температуры.

Полиэтиленовые трубы для водопроводной системы

Какую трубу для капельного полива использовать? Принципиальной разницы между материалами нет, так как водопровод используется только в теплое время года и для подведения холодной воды.

Выбор капельниц

Для системы капельного полива из пластиковых труб требуется подобрать капельницы. В настоящее время в специализированных магазинах можно приобрести следующие виды капельниц:

регулируемые. При необходимости пользователь системы сможет самостоятельно увеличить или снизить количество подаваемой воды к растениям;

Устройство для орошения, в котором можно самостоятельно настроить подачу воды

фиксированные. Через устройство постоянно поступает определенное количество воды;

Капельница с фиксированной интенсивностью подачи воды

пауки. Такие устройства оснащены несколькими отводами, которые могут производить полив нескольких растений одновременно.

Устройство для одновременного полива нескольких растений

Любой вид капельниц может быть компенсированным или некомпенсированным. Первый вид капельниц реагирует на уровень давления в системе трубопровода и в случае снижения этого показателя мембрана перекрывает поток воды. Интенсивность работы некомпенсированных капельниц снижается по мере увеличения длины водопровода

https://youtube.com/watch?v=m70FzSOwck8

Автоматизированные системы орошения

При установке контроллера (таймера) система полностью автоматизируется. То есть управлять ею будет не человек с помощью поворота крана, а специальное оборудование. В заданное время оно будет включать-отключать воду.

Таймер автополива

На крупных предприятиях устанавливаются системы с высокой степенью автоматизации – такие приборы способны контролировать влажность почвы, температуру окружающего воздуха и даже его влажность.

Для устройства автоматического полива в частном владении или на даче достаточно приобрести простейшее устройство, позволяющее настроить полив в заданный промежуток времени. То есть в определенное время кран будет открываться и вода подаваться в систему. По истечении его полив прекращается.

Установка подобного оборудования несложна. Таймер, снабженный с двух сторон фитинговыми муфтами, вставляется в любое место трубопровода. Он может также подсоединяться к насосу для контроля забора воды.

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Что входит в капельную систему

Любая система капельного орошения на полипропиленовых трубах, даже сама простая, состоит из:

1. Трубопроводной трассы, по которой постоянно подается вода к дозаторам;
2. Капельные пропиленовые линии для полива огорода.

Лучший источник воды – централизованный водопровод, так как в нем вода будет постоянно. При отсутствии такой возможности систему труб поливочного устройства подключают к автономной насосной станции или к резервуару на участке. Основной трубопровод, от которого пойдет разводка на капельные линии, прокладывают из труб Ø 25-32 мм, длинные участки набирают фитинговыми соединениями. Трассу собирают из металлических, металлопластиковых или полипропиленовых труб.

Статья по теме: Автоматический полив

От главного трубопровода к насаждениям прокладывают капельные линии из полипропиленовых труб. Чтобы осуществить полив из полипропиленовых труб своими руками, используют два варианта капельных линий – полиэтиленовые ленты или трубки. Диаметр таких лент (трубок) берется в пределах 16-20 мм, полиэтилен имеет толщину 100 мкм. Ленту делают из полосы полиэтилена, сворачивая ее в кольцо и запаивая края. По поверхности ленты пробивают отверстия с шагом 200-250 мм, через которые вода самотеком поступает в прикорневую зону растения или группы растений.

Самодельная система полива огорода из полипропиленовых труб приспособлена для полива деревьев и садово-огородных растений: трубками воду подводят к дереву или куту, лентами поливают огород.

Сборка из полипропиленовых труб

В последнее время большой популярностью пользуются капельные системы полива, которые создаются на основе полипропиленовых труб. Эффективность таких систем вызвана, в первую очередь, огромным количеством преимуществ самих полипропиленовых труб, среди которых можно выделить следующие:

конструкция подобной системы отличается небольшой массой, поэтому проводить разработку, укладку и использование капельной системы орошения достаточно просто;

полипропилен характеризуется невысокой стоимостью, что делает возможным создание подобной системы для любого дачного участка, вне зависимости от бюджета владельца;

создание такой системы не нуждается в использовании определенного оборудования и инструментов, именно благодаря этому разработать капельный полив из полипропиленовых труб может любой человек своими руками;

уникальные свойства полипропилена обеспечивают надежную защиту от образования конденсата на трубах, что имеет немаловажное значение для защиты растений от возможных заболеваний, связанных с повышенной влажностью;

внутренние стенки таких труб максимально гладкие, что не допускает появления каких-либо отложенийй, поэтому такие системы не требуют постоянной очистки, а также могут похвастать своей стойкостью к распространению грибка и плесени;

полипропилен отличается своей долговечностью, при грамотном подходе такая капельная система орошения способна прослужить более 50 лет.

Уникальные конструктивные особенности такой системы позволяют сделать её как автоматической или полуавтоматической, так и полностью ручной. Последний вариант является наиболее простым и дешевым. В данном случае отвод воды осуществляется посредством открытия крана или специального вентиля. После того как грунт и растения получат необходимое количество жидкости, приток воды останавливается.

Подача воды осуществляется при помощи общей магистрали, которая открывается и закрывается вручную. А вот само сопротивление воды происходит автоматически, что положительно сказывается на эффективности и уровне расхода воды.

Весь процесс контроля осуществляется при помощи специальных датчиков, которые получают информацию о температуре воздуха, влажности почвы и передают ее на контроллер. Именно он уже принимает решение об открытии воды и обеспечении растений жидкостью. Главные преимущества автоматического полива в том, что можно задать системе график, на основе которого она будет производить орошение.

Идеальным решением для создания подобной системы является использование полипропиленовых труб, диаметр которых не превышает 40 мм. А вот основная магистраль, которая создается из таких же труб, должна быть чуть толще, с диаметром около 100 мм. При необходимости соединить трубы между собой, лучше всего использовать компрессионные фитинги, которые отличаются максимальной долговечностью и прочностью.

Главное преимущество в процессе создания такой системы в том, что не нужно будет использовать никакие инструменты, и все работы можно произвести своими руками. Если система орошения проходит по поверхности почвы, то этот процесс займет минимальное количество времени. Единственное, что нужно будет сделать, это отвезти шланг от емкости с водой и подобрать оптимальную длину, чтобы покрыть всю территорию, которая должна орошаться.
