Как самому установить распашные ворота: пошаговая инструкция, тонкости дела

Сварка воротных петель

Простейшим устройством является штырь, на который надевается колпак. Для приваривания петель следует выставить воротину в одной плоскости со столбом с зазором не менее 5 мм. От верха и низа воротины отступается по 20 или 25 см и проводится отметина карандашом или мелом. Затем нижняя часть петли приваривается к раме (полотну ворот), а нижняя – к основанию.

Обычно петли привариваются через пластины (ушки). к обеим частям петли прикрепляется небольшие полосы из металла, а затем уже эти пластины привариваются к воротам и раме. Такой способ позволяет обваривать и петлю, и пластину с обеих сторон, а затем прикреплять ее сверху, сбоку и снизу с помощью трех швов.

Для того, чтобы при сварке петли не спекались между собой, перед началом работ все движущиеся части следует тщательно промазать солидолом. Сварочный шов прокладывается снизу вверх.

Так как опоры при малейшем движении грунта будут всегда смещаться, между створками также необходимо оставить небольшой зазор размером в несколько миллиметров.

Особенности монтажа опор под ворота

Одни народные умельцы закапывают опоры, другие укрепляют их бетонированием. Если вы решили установить кирпичные столбы для ворот, второй вариант больше подходит. Если же забор и ворота невысокие, бетонировать основание не требуется. Специалисты советуют выкопать углубления, соответствующие параметрам, превышающим сечение опоры и имеющим глубину больше глубины закапываемой части опоры.

Учтите, что установка столбов, фиксируемых под ворота, невозможна для регулировки фиксации опор относительно высоты. Потом компонент выставляют по уровню ограждения с соблюдением требования вертикальности. Натяните между крайними опорами бечевку или шнур

В работе важно постоянно использовать строительный уровень, который прикладывают перпендикулярно

Если делаете работу самостоятельно, воспользуйтесь 2 уровнями. Прикрепите малярным скотчем к опоре 2 уровня и продолжайте работу.

Как правильно формируется яма, куда будут заглублять опору, с помощью которой зафиксируется калитка? Как сделать ее, используйте пошаговую инструкцию:

1. Засыпьте песком и щебнем с фракцией 20-40.
2. Утрамбуйте слои. Они должны лечь плотно.

Защита ворот от воздействия внешней среды

Каркас должен быть очищен и обезжирен, с него следует удалить пыль, только после этого приступают к окраске. Качественнее получится нанесение краски компрессором или краскопультом, особенно в труднодоступных местах. Каркас покрывают грунтовкой и двумя слоями краски, при этом каждый слой должен поочерёдно высохнуть, тогда качество покраски будет высоким.

Обшивку производят в двух вариантах, рамы створок могут быть одетыми на петли, а могут находиться в положении, удобном для исполнителя. После обшивки и навешивания воротных панелей на место закрепляют задвижки, стопоры, и устанавливают замки. Правильно установленные створки двигаются легко, плавно, и без скрипа. В последствии такие распашные ворота несложно будет автоматизировать.

Деревянные модели для дачи

Сегодня встретить подобные можно уже не так часто, как раньше, когда деревянные конструкции, включая калитки, использовались практически повсеместно. Но еще остаются варианты, которые довольно неплохо справляются со своей основной задачей.

На данный момент, деревянные ворота делят на две основные позиции – бюджетные из бруса и доски, а также дорогие деревянные из элитных пиломатериалов, резные, с элементами ковки и так далее.

Бюджетные модели можно собрать и своими руками, что довольно просто, и потребуется для этого только стандартный набор инструментов и хорошее сухое дерево. Если же рассматривать более дорогие конструкции, то это уже удел мастеров-краснодеревщиков, которые используют новейшее оборудование и аксессуары.

Любые ворота из дерева требуют качественной защиты от атмосферных явлений, так как практически каждый сорт используемой древесины подвержен пагубному воздействию ветра, солнца и влаги. Но если применить качественные средства защиты древесины, то прослужить изделие сможет не одно десятилетие.

Изготавливаем ворота своими руками: фото, видео и чертежи

В изготовлении ворот используется большое количество разных материалов: листы металла, древесина, изделия ковки и т.д. Но с развитием строительных технологий начали, появляться более современные материалы, которые упростили изготовление заградительных сооружений, и одним из таких изделий является профнастил – листовая оцинкованная сталь, покрытая полимерными составами.

Ворота, в изготовлении которых используется профнастил, обладают небольшим весом, высокими техническими и эксплуатационными характеристиками, а главное, простотой изготовления и установки, которые позволяют выполнить все работы своими руками. Но для начала хотелось бы рассмотреть самые популярные разновидности ограждений и особенности поэтапной самостоятельной сборки ворот из профлиста.

Изготовление фундамента и металлических стоек

Сначала отрезаются заготовки, из которых будут выполнены ворота. Для стоек заранее подготавливаются трубы 100 мм диаметром. Длина элементов зависит от суммы высоты створок и глубины, на которую будет закопана каждая опора. Последний показатель составляет 0,8-1 м. если высота ворот будет равняться 2 м, заготовки для столбов выполняются длиной 3 м.

Перемычка, служащая для соединения стоек, выполняется из уголка 100х100 мм. Длина этого элемента должна равняться ширине ворот. Для стандартных конструкций она выполняется длиной 3 м. При выборе для опор металлической трубы одну полку уголка придется срезать, а затем немного изогнуть ее, чтобы края уголка лучше прилегали к столбам во время приварки.

Затем выполняются такие действия:

• Собирается каркас ворот. Эту работу следует выполнить на ровном участке земли. Каркас должен напоминать букву «Н». Он состоит из двух стоек и перемычки. Последняя деталь должна размещаться на расстоянии 2 м от верха конструкции. Во время работы необходимо соблюсти несколько условий – стойки должны быть параллельны друг другу, а перемычка перпендикулярна им.
• Перемычка приваривается к стойкам. К перемычке следует приварить любые металлические куски в трех местах. Они должны быть направлены вниз.
• Эти элементы станут играть роль арматуры, которая будет соединять перемычку с фундаментом.
• Затем следует выкопать траншею для фундамента. Ширина ямы должна составлять 350-400 мм. Длина котлована выполняется 3,5 м – при необходимости изготовления 3-х метровых ворот. Нужная глубина ямы должна определяться с учетом уровня почвенных вод и промерзания грунта.
• Необходимо изготовить деревянные щиты – для этого понадобится подготовить обрезную доску. Затем собирается опалубка. Она должна иметь размеры 0,3х3 м. Стенки опалубки выполняются с расширением книзу. Это позволит исключить выталкивание фундамента грунтом.
• Затем ворота устанавливаются в опалубку. Это нужно сделать так, чтобы перемычка была на уровне с землей, а стойки были установлены строго вертикально.

При выполнении работ стойки следует укрепить. Для этого под них подкладывают каменные подпорки. Затем столбы необходимо укрепить при помощи упоров. Чтобы фундамент быть прочным, его следует армировать обрезками профиля. Их скрепляют вязальной проволокой.

Затем приготавливают бетонную смесь. В ней должно быт четыре части песка и одна часть цементного порошка. Затем опалубка заливается раствором. Битые кирпичи и камни используются, чтобы экономить смесь. Раствор должен застыть, прежде чем на столбы будут навешены ворота. Нужно подождать около недели.

Самостоятельная установка традиционных ворот

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (499) 490-00-13 c 10:00 до 21:00 ежедневно.

Успешное оформление въезда на придомовую территорию своими руками возможно только в том случае, если будет соблюдаться при строительстве некий установившийся с годами регламент работ. Распашные ворота — это простота и классика, и монтаж распашных ворот своими руками доступен и понятен практически всем.

Гарантией успеха будут качественные материалы для установки опорных конструкций, и изготовленные правильно и по точным размерам ворота.

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

• профлисты для створок и трубы для опор;
• уголки или трубы для создания рёбер жёсткости;
• профилированная труба или металлический квадрат для каркаса;
• грунтовка и лакокрасочные материалы;
• затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

• капроновый строительный шнур;
• сварочный аппарат;
• молот;
• электродрель и шуруповёрт;
• электроболгарка;
• ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

О чем следует подумать…

Перед тем, как будет оформлен заезд и установлены ворота, нужно определиться с несколькими моментами. Они во многом будут определять эффективность выбранного варианта обустройства заезда. А также его прочности и долговечности. Ведь именно на данный участок приходится значительная механическая нагрузка.

Выбор покрытия для заезда

Для обеспечения комфортного пребывания на даче следует продумать множество элементов. Парковка для транспорта, удобная зона заезда, вариант покрытия немаловажны.

Так, вариант покрытия определяет, насколько долговечным окажется вся система заезда на территорию. Помимо механических воздействий, на нее оказывают влияние климатические изменения. А также солнечные лучи, морозы, растения.

По своим характеристикам покрытия различаются на два вида:

1. Простое экономичное. Оно представляет собой насыпку прочных материалов на предварительно выровненный и уплотненный заезд. Это может быть толстый слой щебня, гравия. Все виды такой насыпки обладают достаточными дренажными качествами.
2. Более надежный и долговечный жесткий вариант покрытия. Существует несколько видов такого долговременного покрытия для зоны заезда:

монолитное бетонное покрытие. Благодаря своей прочности, оно востребовано, несмотря на высокую стоимость. Также при частом пользовании заездом образуется бетонная пыль;
бетонные плиты. Также имеет высокую стоимость. Здесь сочетаются цены на сами плиты и их монтаж. Стыки между плитами могут разрушаться. Что ведет к постепенному разрушению всей конструкции

Потому следует уделять стыкам повышенное внимание. И своевременная заделка щелей между плитами поможет надолго сохранить въезд;
заливка асфальта

Один из наиболее долговечных материалов. Однако для такого обустройства заезда потребуется привлечение специальной техники;
брусчатка также популярна для оформления зоны заезда. Однако такой вариант дорогостоящ и требует владения определенными навыками укладки плитки;
деревянный настил. Ввиду дешевизны дерева и его доступности оно широко используется для организации заезда. Однако древесина быстро перегнивает, теряет внешний вид.

После обустройства зоны заезда могут быть установлены въездные ворота на даче. И процесс заезда на территорию будет максимально удобен и безопасен.

Дренажная канава: как сделать въезд в ворота?

Если же имеется канава, то потребуется последовательно выполнить несколько шагов. Зато приведенный ниже алгоритм убережет от вероятных ошибок. И, как следствие, от потери привлекательного вида заезда и его прочности.

Последовательность шагов при обустройстве заезда при наличии канавы выглядит следующим образом:

• по всей ширине заезда из канавы снимается плодородная земля. Глубина ее снятия составляет 15-20 см;
• теперь грунт тщательно утрамбовывается;
• на утрамбованную поверхность кладется подушка из песка со щебнем;
• подушка утрамбовывается;
• на нее кладется дренажная труба. С обоих концов она должна выступать за края заезда на 50 см;
• на торцы трубы надевается сетка. Она не допускает засорения трубы;
• поверх трубы укладывается подушка песка со щебнем. Она утрамбовывается. Толщина такой подушки должна быть не менее 30 см.

Теперь можно формировать понравившееся покрытие.

Данный вариант заезда при глубокой дренажной канаве считается экономичным. Для более надежной системы при укладке трубы обустраивается опалубка. С ее помощью заливается бетонный каркас. Он нужен для придания максимальной прочности всей конструкции заезда.

Описанные в нашей статье варианты оформления заезда надежны и удобны. Выбирая свое решение вопроса о заезде на участок, следует руководствоваться имеющимися данными – рельефом, наличием/отсутствием дренажной канавы, финансовыми возможностями.

Рабочий процесс

Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.

Можно выделить такие способы установки:

• забивание;
• бетонирование.

Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.

Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.
Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить

При этом обращайте внимание на вертикальность стойки.

Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.

После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.
Второй способ установки – это бетонирование.

Армирование не проводят. Понадобится арматурный стакан. Этапы проведения рабочего процесса для красивых самодельных ворот выглядят так:

пробуривание. Диаметр составляет около 200 – 250 мм, глубина – около 1,9 мм;
подготовьте песок и щебень, они понадобятся для засыпания на дно ямы. Следует тщательно утрамбовать компоненты, каждый слой должен составлять около 100 мм;
на подушку из песка и гравия устанавливается непосредственно столб;
стоит вокруг его области залить раствор

До того момента, пока он не застынет важно установить столб вертикальным образом. Используйте подпорки в качестве фиксаторов.

Можно применять для установки арматурную конструкцию. В этом случае монтажные работы проходят таким же образом, что и без использования арматуры.

Преимущества и недостатки сдвижных ворот

Конструкция таких ворот представляет собой цельную длинную створку, которая при открытии смещается в сторону от проезда. Если ширина полотна большая, то хозяева выбирают две створки, которые двигаются в разные стороны (открытие) и навстречу (закрытие).

Среди плюсов откатных систем стоит выделить:

1. Удобство проезда транспорта в условиях маленькой площади двора.
2. Свобода для маневров. Заехать автомобилем можно под любым углом, не боясь зацепиться за створку.
3. Выдвижной механизм с полотном уходит вбок. Нужно предусмотреть только место для отката вдоль ограждения. Это не больше, чем 1,5 длины проезда (в зависимости от типа ворот).
4. Зимой не нужно расчищать от снега значительную часть усадьбы. Конструкция будет откатываться даже сквозь сугробы. Исключение ‒ рельсовые ворота. Здесь понадобится постоянная чистка направляющей.
5. В автоматических системах потребуется только один электрический привод, в то время как в распашных ‒ два.
6. Сильные ветра, сложные погодные условия не станут помехой для выдвижного изделия. Для самостоятельного открытия не нужно прилагать силу.
7. Устанавливать дополнительные упоры на створку не надо.

Главный минус раздвижных ворот ‒ высокие цены на фурнитуру, комплектующие.

Возможно вам будет интересно:

• Изготовление распашных ворот из профнастила
• Виды ворот для частного дома

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

https://youtube.com/watch?v=uVo_e6jdbYk

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

Монтаж конструкции ворот

Для изготовления своими руками конструкции из профнастила, для начала понадобится сварить створки для ворот и калитки.

1. Для этого на подготовленной площадке необходимо правильно выложить уже отмеренные заготовки из металлического уголка и прихватить между собой сваркой. Затем с помощью уровня проверяется горизонтальность и вертикальность створок, если все в порядке, то швы окончательно провариваются.

1. Для усиления створок, еще нужно параллельно приварить профилированную трубу 40/20 мм. Это придаст конструкции большей жесткости и в дальнейшем не поведет от нагрузки.

1. Когда сделанные своими руками створки будут готовы, необходима установка петель. Для этого их вначале приваривают к опорам, а затем поочередно каждая створка приставляется к ним и также приваривается. Не забывайте, что между створками обязательно должен быть зазор около 2 см, со временем конструкция может накрениться, а зазор предотвратит ее заклинивание.

1. Далее снимаем с приваренных петель створки и обшиваем их листами профнастила. Для этого вначале нужно сделать правильные замеры. Затем при помощи болгарки порезать листы профнастила определенных размеров. Потом по периметру створок сверлятся отверстия, и листы крепятся специальными саморезами.

Чтобы ваш загородный участок смотрелся еще привлекательней и ворота с калиткой не слишком выделялись, то желательно забор также сделать из профнастила.

Схема ворот с калиткой

Монтаж ворот

Это ответственный момент, который требует внимательного подхода. Когда материал выбран, производится изготовление и монтаж ворот.

Изготовление и монтаж каркаса своими руками

Раздвижные воротные системы

Откатные створки воротных систем устанавливаются для экономии места. По принципу работы напоминают купе. Створки ворот открываются вдоль стены. Эти системы довольно популярные, но дорогостоящие. Изделия трудней всего ставить, что отличает данную модель от других.

Откатная створка на даче

В качестве каркаса выступает профиль. Сам каркас оборудован направляющей, соединяющейся с нижним профилем сваркой. Благодаря этому происходит перемещение. Чтобы уменьшить удар во время открывания полотна, к опорам крепят защитные элементы.

Обычно створки открываются вручную, но можно установить автоматику, которая работает за счет электрического привода. Также потребуется установка цепной передачи.

Элементы створки

Конструкция системы включает следующие элементы:

• швеллер;
• ролики;
• улавливатель;
• заглушки;
• направляющие;
• ограничитель.

Вначале нарезается арматура длиной 1 м, сечение должно составлять 12–16 мм. После этого сваркой арматура соединяется по обеим сторонам со швеллером шириной 20 см.

Откатная конструкция

Затем вырывается траншея глубиной 1,5–2 м, шириной 40–50 см и длиной не меньше 50 % ширины проема. Швеллер ставится таким образом, чтобы полки смотрели вниз.

Нельзя допускать склона в какую-либо сторону, швеллер нужно выровнять четко по уровню. После этого траншея заливается бетоном одновременно со швеллером. Залитый фундамент должен простоять не меньше 14 дней.

Выбирают материал для изготовления несущей рамы. Для раздвижных воротных систем, как правило, применяют металлический профиль. Правильно сделанные створки из такого материала прослужат очень долго.

Схема установки откатной створки

Далее переходят к сборке. Пошаговая инструкция:

1. Для начала нарезается в необходимом количестве профтруба.
2. Профильная труба для обрешетки ставится посередине, если полотно в дальнейшем будет обшито профнастилом с двух сторон.
3. Профтруба крепится сваркой. Направляющая устанавливается снизу рамы, швы зачищаются, обрабатываются грунтом. Рама окрашивается, а затем производят обшивку. В качестве крепежных элементов используют саморезы. Материал обшивки изделия выбирается с учетом личных предпочтений.
4. Далее приступают к монтажу ворот. Непосредственно сам процесс довольно простой, но нужно соблюдать внимательность.
5. На швеллер устанавливают каретки, их раздвигают максимально широко. Размер ролика – 20 см, и отодвинуть его нужно на такое же расстояние. После этого на ролики надевается рама. Можно воспользоваться сваркой, чтобы прикрепить к швеллеру роликовую платформу.
6. Затем полностью сваривается платформа кареток. Выполнять все нужно аккуратно, чтобы не появилось искривлений.

Чертеж для монтажа конструкции

Установка секционных систем

Наиболее простые секционные конструкции воротных систем включают такие составляющие:

• петли;
• вал;
• подвесы;
• направляющие;
• комплект пружин для растяжения и балансировки воротного полотна.

Установка секционной конструкции

Чтобы рольставни могли свободно перемещаться, от полотна до потолка требуется расстояние не менее 35 см.

Если была куплена готовая для установки роллетная конструкция воротной системы, то все крепежи должны находиться в комплекте.

Схема створки

С учетом чертежа на проем наносятся места для установки креплений. Нельзя допускать перекосы, вести монтаж следует аккуратно и качественно. Если нужно выровнять положение определенной детали, для этого используют только стальные пластины требуемой толщины.

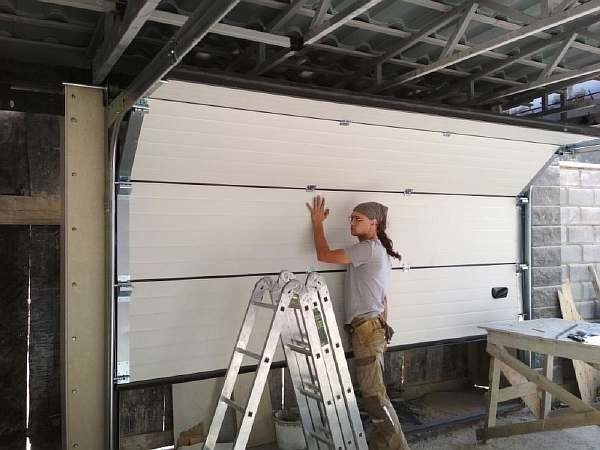

Установка створки своими руками

Сборка секционных воротных изделий начинается снизу. Все сегменты должны между собой плотно прилегать. Для крепления верхней секции нужно использовать кронштейны.

Во время крепления пружин нужно добиться, чтобы тросы находились все время под натяжением. Далее выполняется установка ограничителя передвижения полотна, ставится электрический привод. После окончания установки проверяется работоспособность створки воротной конструкции.

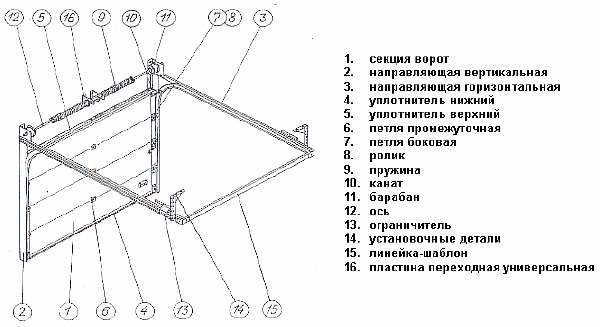

Чертеж створки

Пошаговую инструкцию по монтажу данной системы можно посмотреть на видео ниже.

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается металлическая распашная конструкция. представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

• сравнительно невысокая стоимость профлиста;
• простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
• длительный эксплуатационный ресурс и простота в уходе;
• многофункциональность материала;
• привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала. то хочется выделить следующие проблемы:

• для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
• из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.
