Как сделать откатные ворота своими руками: пошаговая инструкция

Плюсы и минусы

В первую очередь хотелось уделить внимание нижней части. Например, у подвесных ворот потребуется следить лишь за тем, чтобы расстояние между землей и полотном было свободным

В этом плане единственной преградой может быть внезапно выпавший снег, причем заблокировать работу смогут лишь полуметровые сугробы.

Иначе обстоит уход за консольными и рельсовыми разновидностями ворот при условии, что роликовое основание располагается в нижней части. В первом варианте предстоит периодическое очищение фундамента от наледи и снега, а во втором случае – покупка спецсредств.

Но в то же время раздвижные варианты, перемещающиеся по рельсу, требуют меньше ухода за приводом и механизмами в зимнее время года. На втором месте располагаются сдвижные подвесные ворота, ну а больше всего внимания предстоит уделять консольной разновидности, у которой передвигающее устройство расположено снизу. Что касаемо ежегодных профилактических мероприятий, то у всех разновидностей они проводятся одинаково – 2-3 раза в год.

Дороже всего по стоимости изделия, монтажа и обслуживания обходится рельсовая система, далее в импровизированном рейтинге расположилась подвесная система, ну а самый дешевый вариант – консольные ворота. В первую пятилетку консоль требует меньше всего внимания и материальных вложений.

Подводя итоги, можно констатировать, что зачастую именно консольные ворота с расположением балки внизу или посредине устанавливаются в частном секторе. Но имейте в виду, что подвесные конструкции могут прослужить несколько десятилетий. Даже до сих пор встречаются работоспособные примеры, смонтированные 50-60 лет назад.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

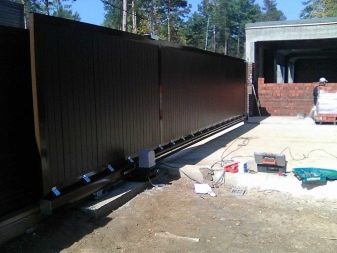

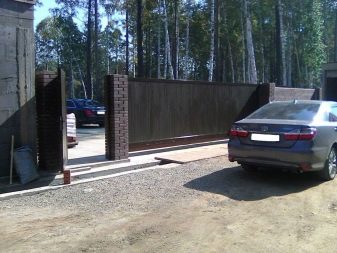

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Виды откатных ворот

Существует три вида рассматриваемого изделия:

1. Консольный тип. При таком виде откатных ворот направляющая устанавливается внизу полотна ворот, верх же остается ничем не ограничен. Створка ворот двигается над землей, не касаясь дорожного покрытия.
2. Подвесной тип. Створка ворот подвешивается к верхней направляющей, что ограничивает высоту автотранспорта, заезжающего во двор.
3. Ворота на колесиках. Это самая простая конструкция, в которой несущий рельс устанавливается в проеме ворот, колесики монтируются непосредственно на полотно створки.

Самой практичной и популярной конструкцией признаны откатные ворота консольного типа – позволяет заезжать на территорию дома транспорту любых габаритов, механическая составляющая конструкции вынесена за пределы въездного пространства, за механизмом не требуется ухаживать каким-то специфическим образом.

Особенности конструкции

Значительное место в откатных конструкциях занимает фундамент. Необходимо строго соблюдать пошаговую инструкцию по монтажу, чтобы добиться требуемого результата. Роликовый механизм нужно обязательно устанавливать на основание. Створка своим весом будет оказывать на него давление, поэтому необходимо делать устройство как можно прочнее.

Подставки тележки двигаются по направляющей балке. Их верхняя часть размещается снизу ворот. Это необходимо для легкого движения полотна. Нередко современные ворота оснащают автоматическим приводом, что значительно упрощает процедуру открытия и закрытия.

В этом видео вы узнаете, как сделать подобные ролики:

Это интересно: обслуживание откатных ворот.

Принцип работы

Ворота консольного типа лучше всего подходят для регионов с меняющимися погодными условиями. Их производство, монтаж и обслуживание не требуют излишних финансовых затрат. Для самостоятельного изготовления конструкции прежде всего нужно разобраться по какому принципу она работает.

Устройство консольных выдвижных ворот довольно простое:

• Полотно ворот. Основная рама с приваренным к ней внутренним каркасом и противовес установлены на несущей нижней балке. Облицовка забора, которую чаще всего делают с использованием листов профнастила, закреплена на каркасе с одной или с двух сторон.
• Закладная. Швеллер, крепко сваренный с арматурным каркасом и залитый фундаментом по уровню грунта. Это одна из самых важных частей конструкции, на которую устанавливаются консольные блоки и автоматика. От качества фундамента зависит долговечность всей конструкции забора.
• Консольные блоки. Специальные роликовые опорные механизмы, которые крепятся сваркой к швеллеру и устанавливаются в несущую нижнюю балку. Консольная часть — это основная составляющая всей конструкции, на которую приходятся все нагрузки. От нее зависит то, насколько ровно и свободно будет передвигаться полотно, поэтому к настройке консольных блоков нужно подойти очень тщательно.

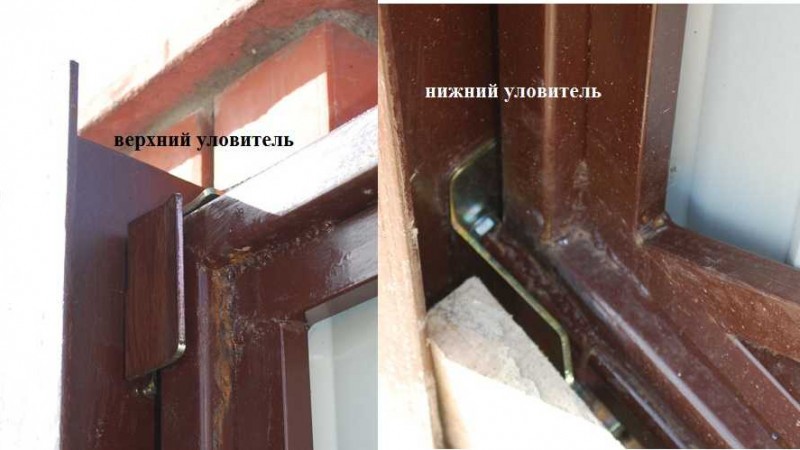

• Улавливатели. Нижний и верхний ловители крепятся на опорном столбе, расположенном напротив фундамента под роликовые опоры. При закрывании ворот в нижний улавливатель заезжает концевой ролик, который располагается на конце несущей балки. Полотно приподнимается на 5 мм, благодаря этому снимается нагрузка на консольные блоки. Верхний улавливатель нужен для того, чтобы плотно зафиксировать ворота, и предотвратить парусность — раскачивание ворот при сильном ветре.
• Верхний фиксирующий держатель с роликами. Устанавливается на опорный столб над консольными блоками и предотвращает раскачивание и перекос ворот во время движения.
• Автоматический привод. Выбор привода в основном зависит от веса конструкции и погодных условий в регионе. Установка производится согласно инструкции, которая прилагается к оборудованию.

Достоинства и недостатки конструкции

Консольные тележки оборудованы 8 подшипниками, они скрываются внутри направляющей. Это позволяет увеличить количество рабочих циклов, так как механизм защищен от коррозии. Перед тем как сделать раздвижные ворота своими руками, необходимо ознакомиться с их достоинствами:

• два способа управления – ручной и автоматический;
• через них может пройти машина любой высоты;
• простота монтажа;
• дополнительное обслуживание не нужно.

Недостаток конструкции лишь в том, что для открывания створки нужна большая площадь, поэтому она не подходит для оборудования заезда в гараж. Раздвижные ворота для дачи можно сделать из нескольких основных деталей:

• роликовые каретки или несущие тележки;
• ограничители, которые не дадут полотну раскачиваться от ветра;
• несущая балка, способная удержать на себе полотно;
• концевой ролик снизит шум во время движения створки и облегчит нагрузку на балки при открытом положении ворот;
• плата, предотвращающая раскачивание при перемещении конструкции.

Если задумано установить раздвижные ворота с автоматикой, то необходимо использовать дополнительные конструктивные элементы, в частности электропривод.

Изготовление каретки

С помощью тележек основная нагрузка переносится со створок на фундамент. Благодаря этим составляющим профиль с рамой может передвигаться вдоль проема. На каждой коробке имеется по 8 роликов. Конечно же, заводские тележки гораздо прочнее самодельных. Но при правильном самостоятельном изготовлении детали могут проработать долгое время. Материалы, требуемые для изготовления роликовой каретки:

1. Изготовить ролики можно из подшипников. Вполне подойдут приспособления из генератора автомобиля Жигули. Диаметр по внутренней части может варьироваться от 14 до 40 мм. Такие размеры оптимальны для осуществления свободного движения подшипника по трубе.
2. В качестве осей кареток используют шпильки М18. Детали нужно разрезать болгаркой на части требуемых размеров.
3. Необходимо подготовить пластину из стали, толщина которой должна быть не менее 8 мм. Из нее будет сделано основание каретки. Более тонкий металл не рекомендуется использовать в силу того, что деталь может не выдержать нагрузок. При отсутствии такого материала можно использовать более тонкие пластины, которые необходимо соединить.

Изготовление каретки является довольно простой задачей. Сначала нужно нанести разметку на пластины и срезать излишки с помощью болгарки. Затем пошагово выполнять следующие действия:

1. Высверлить дырки для подшипников. Если используется тонкий металл, тогда пластины необходимо соединить с помощью сварки, а швы зачистить.
2. Полученные отверстия должны по размеру совпадать по диаметру с осями подшипников.
3. Проверить совпадение отверстий с осями, обрезать пластину до требуемых размеров.
4. Разместить на осях шайбы, а затем подшипники. Последние надежно зафиксировать.
5. Подшипники непременно следует обработать смазочными материалами. Взять цилиндры из металла, у которых толщина стенок не менее 5 мм. Если ворота тяжелые, толщина детали должна быть не менее 1 сантиметра.

Затем взять 2 подшипника, диаметр которых будет совпадать с цилиндром, и установить их. Чтобы предотвратить выпадение деталей, по краям нужно выполнить сварной шов.

Разместить внутри круглый прут, зафиксировав края с помощью сварки. Кроме этого, нужно приварить к пруту трапециевидные пластины, которые затем скрепить металлическим квадратом.

Не забываем действовать строго по инструкции

Принцип работы

Ворота сдвижные могут быть рельсовыми или роликовыми. Более надежной и простой является конструкция второго типа. Благодаря простоте конструкции откатных ворот, чертежи, схемы и эскизы можно легко сделать самостоятельно.

Откатные ворота добавят благородства вашему участку

Для изготовления своими руками этих ворот можно выбрать одну из двух конструкций:

• двойная модель;
• моноширма;

Ворота первого типа состоят из двух створок, раздвигающихся в противоположных направлениях. Их конструкция предполагает наличие 2 фундаментов и балки, выполняющей роль основания для дополнительных роликов. Такая система рассчитана на большой вес полотна и применяется при изготовлении ворот высотой от 2 м.

Моноширма значительно проще в изготовлении. При ее создании можно обойтись без верхней перетяжки между опорами. Она применяется в воротах высотой менее 2 м. На частном участке чаще всего используется именно такая система, и именно ее стоит рассмотреть подробно. Так как схема откатных ворот на роликах очень проста, то проблем при ее создании возникнуть не должно.

Среди остальных элементов конструкции стоит выделить:

1. Верхний и нижний улавливатель — имеют П-образную форму. С их помощью ворота фиксируются в закрытом положении, достигается снижение нагрузки на ролики и направляющую, а также предотвращается «заваливание» полотна.
2. Поддерживающая скоба — необходима для фиксации моноширмы и монтируется на основной стойке.
3. Опорный ролик — установлен на переднем торце направляющей и выступает в качестве демпфера.

В данном видео рассмотрим установку откатных ворот:

https://youtube.com/watch?v=BUmomxfYS1w

Основные характеристики откатных ворот

Откатной тип имеют свои недостатки и преимущества. С такими моментами необходимо ознакомится предварительно что позволит принять правильное решение. К основным преимуществам относятся такие пункты:

1. В условиях ограниченного пространства они спокойно открываются-закрываются, не создавая никаких помех. Консольный тип дает возможность существенно сэкономить пространство.
2. Консольный механизм предполагает наличие нижнего крепления — это залог того что конструкцию можно использовать независимо от климатических условий.
3. В качестве отделочного материала используются различные материалы — профилированный лист, ковка, поликарбонат, вертикальная обрешетка. Это дает возможность сочетать их с ограждением либо другими постройками.
4. Выполнив монтаж правильно можно предотвратить такое явление как провисание, которое чаще встречается у распашных конструкций.
5. Часто их оборудуют разными видами автоматики — чтобы открывать-закрывать дистанционно.

Не считая огромного количества положительных качеств нужно помнить и не очень приятные моменты, о которых нужно знать. Первое что вызвать сомнения — это достаточно высокая стоимость. Сравнивая обычную распашную конструкцию с откатной, за второй вариант придется заплатить процентов на 20 больше. Вдоль забора нужно устранить кустарники, а также другие помехи, которые могут помешать свободно передвигаться. Также стоит отметить тот факт, что для оборудования консольной части нужно дополнительно сделать фундамент. Это сделает конструкцию достаточно надежной, устойчивой.

Монтаж ворот

Пошаговая инструкция изготовления откатных ворот подразумевает определённую последовательность:

• Устройство фундамента.
• Прокладка кабеля.
• Установка откатных ворот.
• Прокладка автоматической системы.

Чертежи и фото откатных ворот изготовленных своими руками в достаточном объёме можно почерпнуть на просторах интернета.

Зашить внутри ворота можно разным материалом, но как правило используют «проф лист». Его можно приобрести нужного размера и цвета, он лёгкий и покрыт антикоррозийным средством. Крепят «проф лист» на саморезы.

Арматура для заливки основания должна быть в диаметре не менее 12 мм.

Замешивают бетон из цемента, песка и отсева или щебня в соотношении 1:2,1:3,9.

Раму внутри нужно обработать антикоррозийным средством.

Таким же образом готовится каркас, только зачищается и загрунтовывается снаружи.

Автоматика

Закончив работу с основными элементами, в любой момент можно оснастить ворота системой автоматического открывания. Перед тем как сделать автоматические конструкции, проводится точное измерение размеров направляющей. Делается заказ зубчатой рейки нужного размера.

Это очень важно, потому что часто при заказе ошибаются, заказывая рейку меньшей длины. В работе такая рейка не дает автоматически до конца открыть створку, что становится большой проблемой

В число необходимых элементов для установки необходимо приобрести:

1. Привод для открытия и закрытия.
2. Блок управления.
3. Зубчатую рейку.
4. Брелоки дистанционного управления.
5. Концевые выключатели.

Подробная деталировка

Установка этих элементов осуществляется согласно схеме подключения, прилагаемой к блокам.

https://youtube.com/watch?v=xHu9BaJEkU4

Какие материалы нужно подготовить

Чтобы самому сделать раздвижные ворота, необходимо иметь инструменты:

• сварочное оборудование с напряжением более 1000 Вт, электроды к нему с толщиной стержня от 2,5 до 3,5 мм;
• отрезная машина или болгарка, диски, предназначенные для обработки металла;
• лопата и бетономешалка для фундамента;
• шуруповерт;
• молоток, уровень и рулетка.

Если у вас нет крупного оборудования, то его можно взять в аренду, что обойдется дешевле. Для изготовления раздвижных ворот вам понадобятся комплектующие:

• профнастил для облицовки створки (лучше брать окрашенный вариант, чтобы не приходилось самостоятельно придавать ему цвет);
• профтруба с размерами в мм – 65×44×3;
• консольный набор;
• перемычки – 45×25×2 мм;
• швеллер – 15-25 мм;
• арматура с сечением 16 мм;
• закрепки и саморезы.

Перед покупкой материалов подготовьте эскизы, чтобы понимать, что вам необходимо из числа фурнитуры и механизмов. Расчет количества материалов производится по чертежам, в которых указаны все размеры конструкции: длина, высота, место отката и просвет. С учетом этих данных рассчитывается примерная масса створки, от которой зависит выбор консольного набора

Важно приобретать только качественные материалы, использование старого металла для их изготовления недопустимо. Если вам нужны ворота с калиткой, то место для прохода человека стоит сделать рядом, створка должна быть распашной

Особенности

Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.

В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:

• Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
• Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
• Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.

• Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
• Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
• В зимний период не требуется расчистка снега перед открыванием створки.

Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.

Свободное пространство вдоль забора со стороны отката створки должна соответствовать:

• для подвесного и колесного видов конструкций – ширине полотна,
• для консольных ворот – на 40-50% больше ширины створки.

Если подробно изучить инструкции, подготовить качественные материалы и инструменты, за короткий срок можно сделать крепкие и красивые ворота с индивидуальным дизайном.

Изучение местности для установки ворот откатного типа

Не имея финансовых ограничений, и обладая огромным желание сделать их у себя могут возникнуть ситуации, когда это попросту невозможно. Обусловлен такой момент несколькими причинам.

1. Пространство по которому передвигается полотно вдоль ограждения необходимо освободить как минимум на 1,5 ширины ворот. Это связано с тем что полотно необходимо учитывать с технологической частью, которая может иметь достаточно большие размеры. Они обусловлены тем что нагрузка от ворот таким образом распределяется именно на консольный блок.
2. Полотно двигается только по прямой линии именно поэтому участок для его движения не должен иметь какие-либо неровности.
3. Калитка должна располагается на противоположной открыванию стороне. При другом варианте, движение станет затруднительно или попросту невозможна. Вариантом является сделать калитку в самом полотне, пороги в таком случае окажутся достаточно высоки. Особенно это будет неудобно для людей преклонного возраста или тем, кто имеет физические ограничения.
4. Если заезд осуществляется со стороны узкого переулка, то проем рекомендуется немного расширить, следовательно, увеличить ширину самого полотна. Все приведет к том что потребуется усилить фундамент консольной конструкции.

Учитывая тонкости можно сделать работы своими руками, при этом они будут служить длительное время

Важно помнить о выполнении защитной покраски с использованием специальных лакокрасочных материалов. Такая обработка должна проводится для всех элементов

Составляющие

Сама конструкция ворот, которая будет в движении, не будет соприкасаться с землей или иным покрытием. Для этого створка закрепляется вначале роликовыми опорами, которые прикрепляются к основе фундамента (швеллер).

Чтобы снять нагрузку на основу и колесики, снизу створки на другом конце крепится колёсико, которое будет вести створку в верхний и нижний улавливатель.

Фурнитура, которая понадобится при изготовлении откатных ворот:

— направляющая рельса;

— два роликовых крепления;

— концевой ролик;

— верхние поддерживающие роликовые крепления;

— верхний и нижний захват;

— заглушки (желательно резиновые);

Данные детали достаточно тяжело изготовить в домашних условиях, так как они требуют специальных навыков, а главное, оборудования, поэтому лучше сразу их закупить. А вот сделать фундамент, каркас и обшить ворота можно самому.

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет

Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Обустройство фундамента и столбов откатных ворот

Перед началом работ лучше сделать схему откатных ворот своими руками, которая будет учесть все их параметры:

• высоту, ширину проема,
• габариты столбов,
• расположение конструкционных элементов.

Под определенные характеристики откатных ворот компании, которые торгуют фурнитурой, могут подобрать более лучший комплект.

При выборе ширины проезда нужно учесть габариты улицы, с которой придется заезжать. Чем уже улица, тем шире должен быть проезд. В неприятном случае парковка, в особенности в гололед, будет очень неудобной.

Первым делом при возведении ворот нужно выстроить опорные столбы.

Столбы, как правило, возводят из кирпича.

Для таковой работы понадобится:

• Цемент и песок для приготовления бетона.
• Арматура и вязальная проволока для армирования фундамента.
• Кирпич.
• Профильная труба.
• Профильный металлопрокат для установки закладных.

Порядок работ:

1. Для установки столбов выкапывают яму глубиной не наименее 70 см. Это средний показатель промерзания грунта для наших широт. Ежели траншея будет наименьшей глубины, при промерзании и движении грунта столб может отклониться от вертикального уровня.

   Даже пары мм отличия хватит, чтоб затруднить движение створки ворот.

2. После того, как траншея выкопана, на дно насыпается слой гравия и песка, а потом они утрамбовываются. Дальше в нее устанавливают армирующую конструкцию из арматуры и профильную трубу.

   Крайняя нужна для того, чтоб завести нужную проводку для автоматизации ворот.

3. Далее устанавливается опалубка и заливается бетон. Бетон делают из цементно-песчаной консистенции в пропорции 1:3.
4. После того, как бетон высохнет, на поверхность фундамента укладывается слой гидроизоляции и начинается кирпичная кладка. В местах, где на столб будут устанавливаться нащельники, устанавливаются закладные. Делаются они из уголка, к которому приваривается кусочек арматуры. Данной арматурой уголок приваривается к профильной трубе, опосля что закладывается кирпичом.
5. Далее устанавливается базис под установку роликовых опор. Для этого вдоль фундамента забора вплотную к столбу копается траншея шириной не наименее 0,5 м и глубиной не наименее 1 м.

   Дно траншеи отсыпается песком и щебнем, опосля чего же кропотливо утрамбовывается.

6. В траншею устанавливается опалубка и армирующая конструкция, на верх которой приваривается швеллер. Пред заливкой бетона, конструкцию нужно выровнять по уровню. Опосля этого можно заливать бетон.

Материалы

Чтобы изготовить простые ворота размером 4х2 метра с облицовкой из профнастила необходимо закупить следующие материалы:

• профиль прямоугольного сечения 60х40 мм для силовой рамы и 20х20 или 30х20 мм для каркаса;
• направляющая балка 60х70 мм;
• профнастил 8-10 кв. м;

• заклепки или саморезы для крепления обшивки в количестве около 200 штук;
• швеллер 40х200 см;
• арматурные пруты 15 метров.

Фурнитуру можно приобрести как отдельно, так и специальный готовый комплект. Хорошо зарекомендовали себя такие производители фурнитуры для откатных ворот, как:

• итальянские – Combi Arialdo и Flatelli Comunello;
• российские – Ролтэк и Doorhan;
• белосусский Alutech.

Самостоятельное изготовление роликовых комплектующих нецелесообразно, так как требует специальных навыков и инструментов. Для монтажа ворот консольного типа необходима будет следующая фурнитура:

1. Роликовые опоры – 2 шт. Их также называют консольными блоками или каретками. Рекомендуется использовать конструкции с подшипниками.
2. Верхний улавливатель – 1 шт. Лучше использовать ловители с направляющими колесиками. Возможно изготовление самодельных улавливателей.
3. Нижний улавливатель – 1 шт.
4. Верхний фиксатор – 1-2 шт.
5. Концевой ролик – 1 шт.
6. Заглушки на несущую балку – 2 шт.

Колесики в опорных и концевом роликах могут быть как металлическими, так и пластиковыми. При этом металлические части более долговечные, но издают шум при движении полотна ворот. Пластик прослужит чуть меньше, а при правильной эксплуатации столько же, но перемещаться такие ворота будут тихо.

Для крепления ловителей и верхнего фиксатора нужны металлические столбы из профиля прямоугольного сечения 60х40 мм. Они устанавливаются на фундамент усиленный арматурой на глубину большую, чем промерзание грунта.

На столбы анкерными болтами крепятся металлические закладные, к которым будут привариваться верхний фиксатор и ответный столб из профильной трубы сечением 30х20 мм. Вместо анкеров можно вывести от столбов арматурные пруты и прикрепить на них закладные.

Крепления фотоэлементов на въезд выполняется на трубы прямоугольного или круглого сечения диаметром минимум 30 мм. Высота труб не должна превышать 1 метр. Их установку также необходимо производить на фундамент, но без усиления арматурой. Фотоэлементы на выезд устанавливаются на опорных столбах.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Ролики в качестве опоры

Для любого типа конструкций – консольных либо верхних и нижних откатных, ролики являются не просто движущей силой, но и опорой. Зачастую у всех типов конструкций присутствует более двух пар колесиков, а также еще дополнительные. Их крепят в нижней части полотна для удержания мощной конструкции гаражных ворот.

Но главная часть, принимающая на себя весь вес – это пара кареток. Чертеж такой сложной конструкции тяжело составить своими силами, поэтому рекомендуем обратиться к профессиональному инженеру!

Для опоры с несущей тележкой нужен особо прочный вид стали – черный, или оцинкованный. Поверхности роликовых колес должны быть защищены специальным покрытием, его тоже следует аккуратно нанести, чтобы механизм работал плавно. Именно таким методом мы получаем мощную каретку, которая принимает на себя весь груз, равномерно распределяемый на всю конструкцию.

Чтобы конструкция была многофункциональной, работоспособной, износостойкой и безотказной, к роликовым колесам следует отнестись с особым вниманием. Если вы хотите, чтобы ворота имели качественную опору, рекомендуем приобретать готовые заводские модели, которые потом достаточно лишь установить собственноручно

Покупайте только фирменную продукцию от европейских и отечественных брендов – изготовителей.
