Как рассчитать поперечное сечение провода и его диаметр

Сечение кабеля

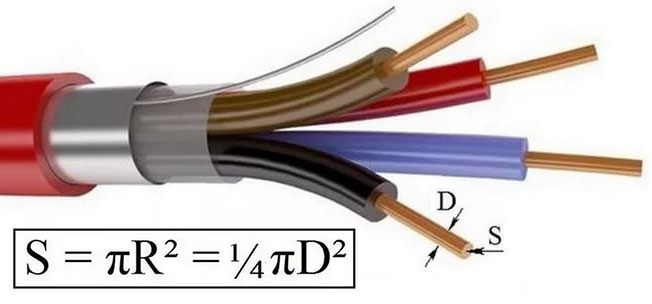

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0 мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1 мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0 мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм²	Проложенные открыто	Проложенные в трубе
	медь	алюминий	медь	алюминий
	ток, А	мощность, кВт	ток, А	мощность, кВт	ток, А	мощность, кВт	ток, А	мощность, кВт
		220В	380В		220В	380В		220В	380В		220В	380В
0.5	11	2.4
0.75	15	3.3
1	17	3.7	6.4				14	3	5.3
1.5	23	5	8.7				15	3.3	5.7
2.5	30	6.6	11	24	5.2	9.1	21	4.6	7.9	16	3.5	6
4	41	9	15	32	7	12	27	5.9	10	21	4.6	7.9
6	50	11	19	39	8.5	14	34	7.4	12	26	5.7	9.8
10	80	17	30	60	13	22	50	11	19	38	8.3	14
16	100	22	38	75	16	28	80	17	30	55	12	20
25	140	30	53	105	23	39	100	22	38	65	14	24
35	170	37	64	130	28	49	135	29	51	75	16	28

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

• Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
• поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
• поправочный коэффициент на температуру окружающей среды;
• поправочный коэффициент для кабелей, прокладываемых в земле;
• поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Как выбрать сечения проводника

Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:

1. Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
2. Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
3. Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.

Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:

1. Вид и тип изоляции электрической проводки;
2. Длина участков;
3. Способы и варианты прокладки;
4. Особенности температурного режима;
5. Уровень и процент влажности;
6. Максимально возможная величина перегрева;
7. Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.

Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:

• для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
• для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
• что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².

Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.

Сечение жил, проводящих ток (мм)	Медные жилы проводов и кабелей
Напряжение 220 В	Напряжение 380 В
Ток (А)	Мощность (кВТ)	Ток (А)	Мощность (кВТ)
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	80	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	265	57,2	220	145,2
120	300	66	260	171,6

Таблица сечения алюминиевого кабеля

Сечение жил, проводящих ток (мм)	Алюминиевые жилы проводов и кабелей
Напряжение 220 В	Напряжение 380 В
Ток (А)	Мощность (кВТ)	Ток (А)	Мощность (кВТ)
2,5	22	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132

От верно подобранного сечения кабеля напрямую зависит безопасность объекта — поэтому необходимо подойти к процедуре выбора со всей ответственностью. Рекомендуется также проконсультироваться со специалистами перед приобретением проводов — опытный электрик подскажет наиболее оптимальный вариант.

Экономия при покупке часто выходит боком — нередко владельцы квартир или домов приобретают алюминиевый кабель взамен медного, не учитывая тот факт, что его сечение должно быть больше. В итоге смонтированная электропроводка сильно греется, и в течение достаточно малого времени требуется полная замена проводов, что не слабо ударит по кошельку собственника жилья. К тому же, это ещё и чрезвычайно опасно – многие любители сэкономить остались в итоге без крыши над головой.

Если возникли сомнения в собственных силах, рекомендуется обратиться к специалисту — только в этом случае можно гарантировать безопасность для жильцов и продолжительность работы новой электропроводки.

Провод ВВГ

Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.

Расшифровка аббревиатуры:

• если не указан символ А — то внутри медные провода;
• В — означает ПВХ изоляцию;
• В — наружный слой также произведён из ПВХ;
• Г — голый, указывает что провод не бронированный.

Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.

ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.

Что необходимо знать для правильного выбора провода?

Главный показатель, из которого производится расчёт необходимого сечения провода, это его допустимая токовая нагрузка. Токовая нагрузка – это та величина тока, которую он может проводить через себя в течение продолжительного времени.

При нахождении величины номинального тока, производится расчёт мощности всех электроприборов в доме. После того, как показатель мощности будет найден, производится расчёт силы тока по следующим формулам:

Электроприбор	Мощность, Вт
LCD телевизор	140
Холодильник	300
Бойлер	2000
Пылесос	650
Утюг	1700
Электрочайник	1200
Микроволновая печь	700
Стиральная машина	2500
Компьютер	500
Освещение	500
Всего	10190

Сечение кабеля по мощности для однофазной электросети 220 В:

где

• P – мощность электрических приборов (суммарная), Вт;
• U – напряжение тока в электросети, В;
• КИ = 0.75 – коэффициент одновременности;
• cos(φ)= 1 – переменная для бытовых электроприборов.

Сечение кабеля по мощности для трёхфазной электросети 380 В:

Допустимые токовые нагрузки на провод вычисляются согласно нормативному документу ГОСТ 31996—2012 «КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ».

Материалы проводников

Материал токопроводящих жил во многом определяет количество энергии, которую в целом способен передавать проводник. В производстве таких изделий чаще применяются следующие разновидности основ:

1. Алюминий.

Главное преимущество – небольшой вес, доступные цены. Но есть и отрицательные качества, в числе которых – высокий показатель электросопротивления у окисленных поверхностей; склонность к появлению механических повреждений; низкий уровень по электропроводности.

1. Медь.

Стоимость проводников достаточно высока, но они стали достаточно популярными среди потребителей. Из достоинств – лёгкая спайка и сварка; высокая прочность, эластичность; контакты с небольшим уровнем сопротивления электрического, переходного типа.

1. Алюмомедь.

Жилы выполнены из алюминия, а сверху их покрывают медью. Электропроводность у изделий меньше, если сравнить с аналогами из меди. К остальным важным характеристикам относят среднее сопротивление и лёгкость с сохранением относительно доступных цен.

Во многих случаях именно жильная составляющая и основной материал помогают решить, как определять сечение. От этого прямо зависят такие параметры, как пропускная мощность, сила тока.

Расчет токовой нагрузки

Это самое точное значение вычисления, проводимого по нагрузке тока. Для этого используется формула:

I=P/U cos φ, где

• I – это сила тока;
• P – суммарная мощность;
• U – напряжение в сети ( в данном случае 220 В);
• cos φ – коэффициент мощности.

Есть формула и для трехфазной электрической сети:

I=P/(U cos φ)*√3.

Именно по показателю силы тока определяется сечение кабеля по тем же таблицам в ПУЭ. И опять приведем несколько примеров.

• Сила тока 19 А – сечение кабеля 1,5 мм².
• 27 А – 2,5 мм².
• 46 А – 6 мм².

Как и в случае определения сечения по мощности, здесь также лучше всего умножить показатель силы тока на повышающий коэффициент 1,5.

Зачем знать параметры провода

Стандартные электророзетки рассчитаны на длительный ток  в 16А, что соответствует максимальной мощности включенного прибора 3,52 кВт. Обычно к ним подводиться медный кабель с сечением 2,5 мм2, что может ввести в заблуждение при выборе типа провода для всей остальной электроразводки.

При движении электронов по металлу часть энергии рассеивается в виде тепла. При большом токе и небольшом сечении кабеля тепловой компонент может привести к перегреву металла и оплавлению его оболочки.

В бытовых условиях это может инициировать как внутристенное короткое замыкание, так и возгорание открытых проводов, особенно в местах перегибов и счалок. В результате могут возникнуть следующие ситуации:

1. Масштабный пожар, если рядом с кабелем находится легковоспламеняющийся материал.
2. При неполном оплавлении оболочки жилы может возникнуть ток утечки, что ведет к бессмысленному расходу электроэнергии и вероятности поражения жильцов электрическим током.
3. Незаметный разрыв провода внутри стен. В результате обесточивается часть квартиры или все помещение. После этого требуется поиск места разрыва и последующая замена проводки с локальным ремонтом стены.

Выбор толстого электропровода для квартиры, с запасом, также имеет один минус – перерасход финансовых средств, который не имеет смысла. Поэтому выбор сечения проводки лучше производить с помощью расчетных методов, чтобы избежать всех вышеуказанных проблем.

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

• Медь, по сравнению с алюминием, более эффективна:
• она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
• меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
• проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Какой кабель лучше купить?

Следуя жестким рекомендациям ПУЭ, покупать для обустройства личной собственности будем кабельную продукцию с «литерными группами» NYM и ВВГ в маркировке. Именно они не вызывают нареканий и придирок со стороны электриков и пожарников. Вариант NYM – аналог отечественных изделий ВВГ.

Лучше всего, если отечественный кабель будет сопровождать индекс НГ, это означает, что проводка будет пожароустойчивой. Если предполагается прокладывать линию за перегородкой, между лагами или над подвесным потолком, купите изделия с низким дымовыделением. У них будет индекс LS.

Вот таким нехитрым способом рассчитывается сечение токопроводящей жилы кабеля. Сведения о принципах вычислений помогут рационально подобрать данный важный элемент электросети. Необходимый и достаточный размер токоведущей сердцевины обеспечит питанием домашнюю технику и не станет причиной возгорания проводки.

Расчет размера сечения по нагрузке

Простейший способ подбора кабеля с нужным размером — расчет сечения провода по суммарной мощности всех подключаемых к линии агрегатов.

Алгоритм расчетных действий следующий:

• для начала определимся с агрегатами, которые предположительно могут использоваться нами одновременно. Например, в период работы бойлера нам вдруг захочется включить кофемолку, фен и стиралку;
• затем согласно данным техпаспортов или согласно приблизительным сведениям из приведенной ниже таблицы банально суммируем мощность одновременно работающих по нашим планам бытовых агрегатов;
• предположим, что в сумме у нас вышло 9,2 кВт, но конкретно этого значения в таблицах ПУЭ нет. Значит, придется округлить в безопасную большую сторону – т.е. взять ближайшее значение с некоторым превышением мощности. Это будет 10,1 кВт и соответствующее ему значение сечения 6 мм².

Все округления «направляем» в сторону увеличения. В принципе суммировать можно и силу тока, указанную в техпаспортах. Расчеты и округления по току производятся аналогичным образом.

Таблицы для вычислений

Достаточная площадь сечения даст возможность проходить максимальному току по проводам без перегрева. Поэтому при проектировании электропроводки, прежде всего, находят оптимальное сечение провода в зависимости от потребляемой мощности. Для вычисления этого значения следует подсчитать общий ток. Его определяют, исходя из мощности всех приборов, подключённых к кабелю.

(P1 P2 … Pn) – суммарная мощность каждого используемого электроприбора.

I=(P1 P2 … Pn)/ √3/380.

Показатели мощности некоторых бытовых электроприборов

Электроприбор	Мощность, Вт	Электроприбор	Мощность, Вт
Блендер	до 500	Полотенцесушитель	900-1700
Вентилятор	750-1700	Посудомоечная машина	2000
Видеомагнитофон	до 500	Пылесос	400-2000
Водонагреватель накопительный	1200-1500	Соковыжималка	до 1000
Водонагреватель проточный	2000-5000	Стиральная машина	3000
Вытяжка (вентиляция)	500-1000	Стиральная машина с сушилкой	3500
Гриль	1200-2000	Сушка для рук	800
Духовка	1000-2000	Телевизор	100-400
Компьютер	400-750	Тостер	600-1500
Кондиционер	1000-3000	Увлажнитель воздуха	200
Кофеварка	800-1500	Утюг	500-2000
Кухонный комбайн	до 100	Фен для волос	450-2000
Микроволновая печь	850	Фритюрница	1500
Микроволновая печь комбинированная	2650	Холодильник	200-600
Миксер	до 500	Электробритва	до 100
Мясорубка	500-1000	Электролампы	20-250
Обогреватель	1000-2400	Электроплита	8000-10000
Пароварка	500-1000	Электрочайник	1000-2000

Каждый раз прибегать к сложным вычислениям для расчета не совсем правильно. Промышленность выпускает провода определенного сечения. Если после точных подсчетов и вычислений получится сечение кабеля по мощности размером 3,2 квадратных миллиметра, то найти такой провод не удастся, потому что существуют провода по сечению 2,5 мм2, 3 или 4 мм2.

Для того чтобы определить сечение кабеля при известной нагрузке, надо:

• рассчитать силу тока;
• округлить до большего значения по данным в таблице;
• затем найти самую близкую стандартную величину сечения.

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Сечение токо-прово-дящей жилы, мм2		Ток, А, для проводов, проложенных
	Откры-то		в одной трубе
	двух одно-жильных	трех одно-жильных	четырех одно-жильных	одного двух-жильного	одного трех-жильного
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Сделать такой расчет просто. Сначала надо определить суммарную мощность всех используемых в сети электроприборов. Для этого будет нужна таблица, а недостающие данные по каждому электроприбору можно будет взять из паспорта изделий. Полученную сумму нужно умножить на 0,8 – коэффициент спроса, если электроприборы не будут использоваться все сразу, или оставить без изменения при постоянной работе.

Далее понадобится таблица из ПУЭ. Берем колонку, где даны значения силы тока для трехжильной жилы, и выбираем самые близкие: 17 и 22. Лучше брать сечение с запасом, поэтому в рассматриваемом примере искомая величина будет равна 22. Как видно, этому значению соответствует трехжильный кабель по сечению 2 мм2.

Выбор сечения кабеля по мощности

Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.

Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки — однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.

Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.

Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.

Электроприбор	Вероятная мощность, Вт
Стиральная машина	4000
Микроволновка	1500-2000
Телевизор	100-400
Экран	Э
Холодильник	150-2000
Чайник электрический	1000-3000
Обогреватель	1000-2500
Плита электрическая	1100-6000
Компьютер (тут всякое возможно)	400-800
Фен для волос	450-2000
Кондиционер	1000-3000
Дрель	400-800
Шлифовальная машина	650-2200
Перфоратор	600-1400

Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…

Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.

За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке — к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.

Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.

Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.

Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие — открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе — это на 220В, либо четыре одножильных в трубе — на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.

Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.

Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.

Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт — 4мм2 для меди. А если решили алюминий, то 6,1кВт — тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.
