Основные токовые величины

При возникновении в цепи электрического тока, происходит постоянный перенос заряда через поперечное сечение проводника. Величина заряда, перенесенная за определенную единицу времени, называется силой тока, измеряемой в амперах.

Для того чтобы создать и поддерживать движение заряженных частиц, необходимо воздействие силы, приложенной к ним в определенном направлении. В случае прекращения такого действия, прекращается и течение электрического тока. Такая сила получила название электрического поля, еще она известна как напряженность электрического поля. Именно она вызывает разность потенциалов или напряжение на концах проводника и дает толчок движению заряженных частиц. Для измерения этой величины применяется специальная единица – вольт. Существует определенная зависимость между основными величинами, отраженная в законе Ома, который будет рассмотрен подробно.

Важнейшей характеристикой проводника, непосредственно связанной с электрическим током, является сопротивление, измеряемое в омах. Данная величина является своеобразным противодействием проводника течению в нем электрического тока. В результате воздействия сопротивления происходит нагрев проводника. С увеличением длины проводника и уменьшением его сечения, значение сопротивления увеличивается. Величина в 1 Ом возникает, когда разность потенциалов в проводнике составляет 1 В, а сила тока – 1 А.

3)Магнитное поле на оси кругового тока.

На рисунке
показаны линии магнитной индукции поля
кругового тока (половина поля). Это
сложное трехмерное поле, аналитической
формулы для которого не существует. Мы
получим выражение для магнитной индукции
только на
оси кольца.

Выделим на кольце
с током два элемента dl₁
и dl₂
, расположенных диаметрально противоположно
(см. рис. ниже). Магнитные индукции от
этих элементов dB₁
и dB₂
. Если разложить эти векторы на составляющие
вдоль оси х
и в перпендикулярном к ней направлении,
то перпендикулярные составляющие
взаимно компенсируются, а составляющие
по оси х будут
складываться. К этому же мы придем,
рассматривая подобные элементы по всему
кольцу. Таким образом, магнитная индукция
на оси кольца направлена вдоль оси
кольца (по правилу буравчика).

	магнитная индукция от элементов dl1 и dl2
	составляющая магнитной индукции по оси х

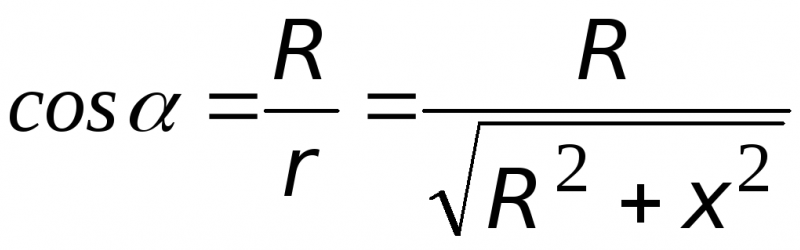

	угол  для данной точки на расстоянии х по оси кольца постоянная величина

Особенности электрических проводов

При всём многообразии кабельной продукции и огромном выборе проводов для прокладки электрических сетей существуют правила подбора. Не обязательно учить наизусть все марки кабелей и проводов, нужно уметь читать и расшифровывать их маркировку. Для начала стоит выяснить различие между проводом и кабелем.

Провод – проводник, используемый для соединения двух участков цепи. Может иметь одну или несколько токопроводящих жил. Жилы могут быть:

• голые;
• изолированные;
• одножильные;
• многожильные.

Голые линии применяются там, где прикосновение к токоведущим жилам невозможно. В большинстве случаев они используются для воздушных линий электропередач.

Изоляционное покрытие применяется однослойное или двухслойное. Провода, имеющие два или три проводника в двойной изоляции, путают с кабелем. Путаница происходит из-за того, что изоляция покрывает каждую жилу, а снаружи выполнено общее полимерное или иное покрытие. Такие проводники нашли применение внутри электрических устройств, щитов или шкафов. В быту они скрыты в стене или проложены в специальных каналах.

Изолированная продукция используется повсеместно. В зависимости от степени электробезопасности помещения и места прокладки, выбирается класс изоляции.

Многожильные проводники используются там, где необходимы изгибы малого радиуса при прокладке сложных трасс, где не могут пройти одножильные аналоги. Такой тип тоководов удобно монтировать в кабельных каналах. Одножильные провода в таких условиях изгибать труднее, нужно прикладывать силу, и существует опасность повреждения жилы.

К сведению. Маркировка АППВ 3*2,5 обозначает провод с алюминиевыми жилами, поливинилхлоридной изоляцией, плоский, имеющий разделительное основание. Расшифровку маркировки уточняют в справочной литературе.

По строению кабель – это сколько-то жил, имеющих индивидуальную изоляцию, помещённых в защитный внешний слой из диэлектрического материала. Пространство между сердечниками и оболочкой, для предотвращения слипания, заполняется бумажными лентами, пластмассовыми нитями или кабельной пряжей. Дополнительно изделие может быть усилено бронёй из лент или стальной оплёткой для защиты от механических повреждений.

§ 45. Расчёт сопротивления проводника. Удельное сопротивление

Мы знаем, что причиной электрического сопротивления проводника является взаимодействие электронов с ионами кристаллической решётки металла (§ 43). Поэтому можно предположить, что сопротивление проводника зависит от его длины и площади поперечного сечения, а также от вещества, из которого он изготовлен.

На рисунке 74 изображена установка для проведения такого опыта. В цепь источника тока по очереди включают различные проводники, например:

1. никелиновые проволоки одинаковой толщины, но разной длины;
2. никелиновые проволоки одинаковой длины, но разной толщины (разной площади поперечного сечения);
3. никелиновую и нихромовую проволоки одинаковой длины и толщины.

Силу тока в цепи измеряют амперметром, напряжение — вольтметром.

Зная напряжение на концах проводника и силу тока в нём, по закону Ома можно определить сопротивление каждого из проводников.

Рис. 74. Зависимость сопротивления проводника от его размеров и рода вещества

Выполнив указанные опыты, мы установим, что:

1. из двух никелиновых проволок одинаковой толщины более длинная проволока имеет большее сопротивление;
2. из двух никелиновых проволок одинаковой длины большее сопротивление имеет проволока, поперечное сечение которой меньше;
3. никелиновая и нихромовая проволоки одинаковых размеров имеют разное сопротивление.

Зависимость сопротивления проводника от его размеров и вещества, из которого изготовлен проводник, впервые на опытах изучил Ом. Он установил, что сопротивление прямо пропорционально длине проводника, обратно пропорционально площади его поперечного сечения и зависит от вещества проводника.

Как учесть зависимость сопротивления от вещества, из которого изготовляют проводник? Для этого вычисляют так называемое удельное сопротивление вещества.

Удельное сопротивление — это физическая величина, которая определяет сопротивление проводника из данного вещества длиной 1 м, площадью поперечного сечения 1 м2.

Введём буквенные обозначения: ρ — удельное сопротивление проводника, I — длина проводника, S — площадь его поперечного сечения. Тогда сопротивление проводника R выразится формулой

Из неё получим, что:

Из последней формулы можно определить единицу удельного сопротивления. Так как единицей сопротивления является 1 Ом, единицей площади поперечного сечения — 1 м2, а единицей длины — 1 м, то единицей удельного сопротивления будет:

Удобнее выражать площадь поперечного сечения проводника в квадратных миллиметpax, так как она чаще всего бывает небольшой. Тогда единицей удельного сопротивления будет:

В таблице 8 приведены значения удельных сопротивлений некоторых веществ при 20 °С. Удельное сопротивление с изменением температуры меняется. Опытным путём было установлено, что у металлов, например, удельное сопротивление с повышением температуры увеличивается.

Таблица 8. Удельное электрическое сопротивление некоторых веществ (при t = 20 °С)

Из всех металлов наименьшим удельным сопротивлением обладают серебро и медь. Следовательно, серебро и медь — лучшие проводники электричества.

При проводке электрических цепей используют алюминиевые, медные и железные провода.

Во многих случаях бывают нужны приборы, имеющие большое сопротивление. Их изготавливают из специально созданных сплавов — веществ с большим удельным сопротивлением. Например, как видно из таблицы 8, сплав нихром имеет удельное сопротивление почти в 40 раз большее, чем алюминий.

Фарфор и эбонит имеют такое большое удельное сопротивление, что почти совсем не проводят электрический ток, их используют в качестве изоляторов.

Вопросы

1. Как зависит сопротивление проводника от его длины и от площади поперечного сечения?
2. Как показать на опыте зависимость сопротивления проводника от его длины, площади поперечного сечения и вещества, из которого он изготовлен?
3. Что называется удельным сопротивлением проводника?
4. По какой формуле можно рассчитывать сопротивление проводников?
5. В каких единицах выражается удельное сопротивление проводника?
6. Из каких веществ изготавливают проводники, применяемые на практике?

Как рассчитать сечение кабеля по мощности?

Первый шаг. Рассчитывается суммарная мощность всех электроприборов, которые могут быть подключены к сети:

P_сум = (P₁ + P₂ + .. + P_n) × K_с

• P₁, P₂ .. – мощность электроприборов, Вт;
• K_с – коэффициент спроса (вероятность одновременной работы всех приборов), по умолчанию равен 1.

Второй шаг. Затем определяется номинальная сила тока в цепи:

I = P_сум / (U × cos ϕ)

• P_сум – суммарная мощность электроприборов;
• U – напряжение в сети;
• cos ϕ – коэффициент мощности (характеризует потери мощности), по умолчанию равен 0.92.

Третий шаг. На последнем этапе используются таблицы, согласно ПУЭ (Правила устройства электроустановок).

Таблица сечения медного кабеля по току по ПУЭ-7

Сечение проводника, мм2	Ток, А, для проводов, проложенных
открыто	в одной трубе
двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
0.5	11	—	—	—	—	—
0.75	15	—	—	—	—	—
1	17	16	15	14	15	14
1.2	20	18	16	15	16	14.5
1.5	23	19	17	16	18	15
2	26	24	22	20	23	19
2.5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Таблица сечения алюминиевого кабеля по току по ПУЭ-7

Сечение проводника, мм2	Ток, А, для проводов, проложенных
открыто	в одной трубе
двух одножильных	трех одножильных	четырех одножильных	одногодвухжильного	одного трехжильного
2	21	19	18	15	17	14
2.5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—

В правилах устройства электроустановок 7-го издания нет таблиц сечения кабеля по мощности, имеются только данные по силе тока. Поэтому рассчитывая сечения по таблицам нагрузки в интернете, вы рискуете получить неверные результат.

Температурная зависимость

Возрастание сопротивления вещества от увеличения его нагрева — особенность проводников. При этом изменение силы тока определяется внутренним строением тела. Для того чтобы на опыте увидеть, как зависит сила тока от температуры в проводнике, нужно собрать несложную электрическую цепь.

В её состав будут входить:

• источник питания;
• реостат;
• амперметр;
• лампочка накаливания;
• вольтметр.

Суть измерения заключается в следующем. Изменяя движок реостата, можно регулировать подачу напряжения. При этом одновременно контролировать яркость свечения лампы. Чтобы оценить результаты нужно построить график ВАХ. Он будет иметь вид начала дуги. Таким образом, можно будет отметить, что сила тока непропорционально изменяется от напряжения. А это значит, что сопротивление — не постоянная величина и зависит от температуры. При этом с её ростом увеличивается.

Изменение сопротивления проводника прямо пропорционально начальному значению R и температурной разнице ΔT: Δ R ~R0 * ΔT. В полученном отношении левую и правую часть можно разделить на ΔR. Тогда получится, что 1~ ΔR / (R0 * ΔT). Это нестрогое уравнение. Чтобы сделать его строгим, вместо единицы ввели коэффициент α. Это величина, которая характеризует температурную зависимость сопротивления проводника и находится отдельно для каждого вещества.

Формула, с помощью которой можно найти сопротивление в зависимости от температуры, выглядит так: R = R0 * (1 + α * (T — T0)). В качестве T0 принимается 273К или 0С. Если пользоваться шкалой Цельсия, то формула приобретёт простой вид: R = R 0 * (1 + α * T). Так как сопротивление зависит от удельного значения, длины проводника и его площади поперечного сечения, то можно заявить, что основной вклад вносит ρ. Опыты показывают, что для чистых металлов α = 1 / 273, манганина — 2 * 10-6, константана — 1 * 10-5.

Объяснить зависимость можно тем, что удельное сопротивление обратно пропорционально среднему времени свободному пробегу электронов. При увеличении температуры оно уменьшается. Ведь с её ростом возрастает число столкновений частиц с ионами кристаллической решётки. То есть носителям заряда становится труднее «протиснуться» сквозь атомы без замедления скорости.

Какая формула нахождения длины проводника?

от ЧЕГО простите? если от сопротивления это одна формула от катушки это другая итд.. . правильно щадавайте вопрос

Инструкция
1Чтобы найти длину проводника, измерьте рулеткой длины его отдельных участков и сложите их. Этот метод подходит для открытой электропроводки и замеров провода во временных кабельных соединениях. 2Если электропроводка скрытая, то для нахождения точной длины проводника воспользуйтесь соответствующей электромонтажной схемой. Если таковой схемы нет, то попробуйте косвенно восстановить размещение проводов по положению розеток, выключателей, распределительных коробок и т. п. признакам

3Учтите важное правило электромонтажников: все провода должны прокладываться строго горизонтально или вертикально. Причем, горизонтальные участки провода, как правило, проходят вдоль верхнего края стены (под потолком)

Однако, действительное расположение проводов сможет определить только специальный прибор или опытный электрик. 4Если восстановить траекторию скрытой электропроводки невозможно, то измерьте электрическое сопротивление отдельных участков проводника. Для расчетов уточните также сечение проволоки и материал, из которого она состоит. Как правило, это – медь или алюминий. Так как формула для расчета сопротивления: R = ρ * L * s, то длину проводника можно рассчитать по формуле: L = R / ρs,где: L – длина проводника, R – сопротивление проводника, ρ – удельное сопротивление материала из которого сделан проводник, s – площадь поперечного сечения проводника. 5При расчете длины проводника учтите следующие параметры и соотношения. Удельное сопротивление медного провода составляет 0,0154 — 0,0174 ом, алюминиевого: 0,0262 — 0,0278 ом. (Если длина проводника равна 1 метру, а сечение – 1 мм²).Сечение проводника равняется: s = π/4 * D²,где: π — число «пи» , приблизительно равное 3,14,D – диаметр проволоки (который легко замерить штангенциркулем) . 6Если провод смотан в катушку, то определите длину одного витка и умножьте на количество витков. Если катушка имеет круглое сечение, то измерьте диаметр катушки (средний диаметр обмотки, если она многослойная) . Затем умножьте диаметр на число «пи» и на количество витков: L = d * π * n,где: d –диаметр катушки, n – количество витков провода.

Там много факторов. Сечение, ток, материал, и так далее. Сопромат, короче. Без 100 грам не разберешься)

Длину проводника можно измерить несколькими способами:
-прислонить к стенке купе и использовать ростомер.
— уложить проводника в тамбуре. В этом случае потребуется рулетка.
-спросить длину у самого проводника.
-посмотреть в медкнижке

Проблемы качества выпускаемых проводов

Многие производители кабельно-проводниковой продукции, стараясь выручить побольше, искусственно занижают толщину изоляции и завышают диаметр кабеля. Указывая большее, чем в реальности, сечение провода, производитель экономит очень большую сумму. К примеру, на производство тысячи метров медного провода сечением 2,5 мм2 требуется меди 22,3 кг, а при изготовлении провода в 2,1 мм2 требуется всего 18,8 кг. Вот и получается экономия в 3,5 кг меди.

Ещё один способ удешевления продукции – изготовление токопроводящей жилы из некачественного сырья. При добавлении дешёвых примесей снижается токопроводность, следовательно, расчёты длины кабеля должен быть изменены.

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным.

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем

Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать

Определение величины

Площадь — это величина, характеризующая размер геометрической фигуры. Её определение — одна из древнейших практических задач. Древние греки умели находить площадь многоугольников: так, каменщикам, чтобы узнать размер стены, приходилось умножать её длину на высоту.

По прошествии долгих лет трудом многих мыслителей был выработан математический аппарат для расчета этой величины практически для любой фигуры.

На Руси существовали особые единицы измерения: копна, соха, короб, верёвка, десятина, четь и другие, так или иначе связанные с пахотой. Две последних получили наибольшее распространение. Однако от древнерусских землемеров нам досталось только само слово — «площадь».

С развитием науки и техники появилось не только множество формул для расчёта площадей любых геометрических фигур, но и приборы, которые делают это за человека. Такие приборы называют планиметрами.

Закон Ампера

Также законом Ампера называют закон, который определяет силу действия магнитного поля не небольшую часть проводника, по которой протекает ток. В данном случае она определяется как результат умножения плотности тока, который идёт по проводнику, на индукцию магнитного поля, в котором проводник находится.

Из самого закона Ампера сделаны выводы, что сила Ампера равняется нулю, если величина угла, расположенного между током и линией магнитной индукции, тоже будет равняться нулю. Другими словами, проводник для достижения нулевого значения должен быть расположен вдоль линии магнитной индукции.

Закон Ампера – определение

Андре Ампер в 1920 году дал определение тому, с какой силой магнитное поле влияет на проводник, помещённый в него. Он установил прямое соотношение между силой, возникающей вокруг проводника, силой тока, модулем магнитной индукции и синусом угла между вектором магнитной индукции и направлением тока.

Выражение имеет вид:

FА = B *I*L*sinα,

где:

• FА – сила Ампера, Н;
• В – модуль магнитной индукции;
• I – сила тока, А;
• L – длина отрезка проводника, м.

Определение справедливо для проводника, по которому происходит постоянно направленное движение электронов.

Что такое сила Ампера

Собственно сила ампера и является той силой действия магнитного поля на проводник, по которому идет ток. Сила Ампера вычисляется по формуле как результат умножения плотности тока, идущего по проводнику на индукцию магнитного поля, в котором находится проводник. Как результат формула силы Ампера будет выглядеть так

са=ст*дчп*ми

Где, са – сила Ампера, ст – сила тока, дчп – длина части проводника, ми – магнитная индукция.

Сила Ампера, Закон Ампера, правило левой руки:

• Сила Ампера: это сила, действующая на проводник с током, помещенный в магнитное поле
• Правило левой руки: если левую руку расположить так, чтобы перпендикулярная к проводнику составляющая вектора В входила в ладонь, а четыре вытянутых пальца были направлены по направлению движения тока, то отогретый на 90о большой палец покажет направление силы, действующей на отрезок проводника

Что такое проводник?

Проводник – это вещество или материал, которое отлично проводит электрический ток.

Как вы все знаете, любое вещество состоит из атомов. Атомы в свою очередь состоят из электронов и ядер

Давайте для понимания рассмотрим вот такую картинку. Предположим, что пастух – это ядро, а овцы вокруг него – это электроны.

Те овцы, которые находятся рядом с пастухом, не могут от него просто так взять и убежать, так как он присматривает за ними. Иначе останется без мяса и шерсти к осени. Но вот те овцы, которые находятся поодаль от пастуха, имеют все шансы от него убежать.

То же самое можно сказать и про атомы и электроны. Электроны, которые находятся на самой дальней орбите от ядра менее зависимы, чем те, которые расположены ближе к ядру.

В результате, такие электроны могут “оторваться” от ядра и начать самостоятельное путешествие по веществу. Такие электроны называются свободными электронами.

Чем больше свободных электронов, тем лучше проводимость вещества.

Выбор сечения кабелей

Для крупных расчетов можно использовать специализированный калькулятор на справочном сайте либо соответствующее программное обеспечение. Следующий алгоритм применяют для последовательного вычисления рабочих параметров по формулам:

• при передаче в подключенную нагрузку мощности P = 1 600 Вт в линии с напряжением U = 220 V постоянный ток (I) определяют следующим образом: I = P/U ≈ 7,27А;
• сопротивление медного проводника (в обе стороны) длиной 800 м и сечением 2,5 мм кв.: R = (2*I*p)/S = (2*800*0,0175)/2,5 = 11,2 Ом;
• потери по напряжению в этой трассе: ΔU = (2*L*I)/((1/p)*S) = (2*800*7,27)/((1/0,0175)*2,5) = 11 520/ 142,86 = 80,63 V.

При необходимости последнее выражение несложно математически преобразовать для выбора площади поперечного сечения проводника по суммарному значению подключаемой нагрузки:

S = (2*I*L)/((1/p)*ΔU.

В рассмотренном примере потери напряжения составляют более 36%. Этот результат свидетельствует о необходимости корректировки расчета сопротивления проводника. По действующим нормативам допустимо уменьшение контрольного параметра не более, чем на 5 %. Увеличив диаметр провода, можно получить необходимый результат. При сечении 19 мм кв. напряжение уменьшится до 209,41 V (4,81%).

С учетом увеличенного сопротивления алюминиевого провода предполагаются пропорциональные изменения потерь. Выполнив аналогичный расчет, можно получить рекомендованное сечение 31 мм кв. Использование такого проводника в аналогичных условиях снизит напряжение до 209,2 V, что позволит обеспечить соответствие нормативам – 4,92%.

К сведению. Для проверки расчетных данных можно использовать мультиметр. Измерения выполняют в соответствующем диапазоне с учетом амплитуды сигнала, переменного (постоянного) тока.

Измерение сопротивления кабеля мультиметром

При подключении источника питания переменного тока алгоритм вычислений усложняется. Для таких исходных условий пользуются формулой:

ΔU = ((Pа * Rа + Pр * Rи) *L)/ U,

где:

• Pа (Pр) – активная (реактивная) мощность;
• Rа (Rи) – относительное активное (индуктивное) сопротивление линии в Ом на километр.

Для определенных материалов проводников исходные данные берут из справочника. По аналогии с упомянутыми нормативами уменьшение напряжения не должно быть в общем случае более 5%. Дополнительные ограничения применяют с учетом особенностей электрических сетей и подключаемых потребителей (от 1% до 12%). Действующие правила уточняют по тексту последней редакции ПУЭ.

Приведенные итоги расчетов убедительно подтверждают преимущества меньшего удельного сопротивления медного провода. При использовании алюминиевого аналога значительно увеличивается количество материала для передачи электроэнергии с нормативными потерями. Для комплексного анализа следует учитывать лучшие показатели меди по прочности, гибкости.

Алюминий отличается меньшей стоимостью, легкостью. Но при работе с этим материалом следует исключить вибрационные воздействия и перемещения в процессе эксплуатации. Особо тщательно проектируют изгибы, чтобы сохранить целостность проводника. Электрический контакт нарушается образованием окислов на поверхности изделий, изготовленных из этого металла.

К сведению. В определенных ситуациях многое будет значить свободное место для прокладки трассы. По экономии пространства преимущественными параметрами обладает медь.

Выбор сечения проводника по допустимому нагреву

По мере увеличения силы тока повышается температура проводящего металла. На определенном уровне повреждается слой защитной изоляции, созданный из полимеров. Это провоцирует короткие замыкания и образование пламени. Опасные ситуации предотвращают корректным расчетом площади поперечного сечения. Определенное значение имеет способ прокладки (совместный/ раздельный).

Выбор сечения по потерям напряжения

Как показано в расчетах, при большой длине трасы нужно учитывать снижение напряжения и соответствующие энергетические потери. В крупных проектах рассматривают всю цепь тока с распределительными устройствами и подключаемыми нагрузками.

Для точного определения подходящей кабельной продукции рассматривают особенности процесса эксплуатации. Делают необходимый запас, чтобы предотвратить аварийные ситуации при подключении новых потребителей и бросках напряжения в сети питания.
