Особенности систем отопления многоэтажного дома: обзор схем трубопроводов, параметров теплоносителя, автономного и централизованного теплоснабжения

Процедура отключения от централизованной системы отопления

Подготавливая все необходимые документы для перехода на индивидуальный обогрев жилья, необходимо изучить соответствующее законодательство:

• федеральный закон № 190 от 27 июля 2010 года;
• постановление правительства РФ № 307 от 16 апреля 2012 года;
• ст. 25, 26 Жилищного кодекса РФ.

Самым простым решением станет монтаж электрического котла. Нужно просто составить заявление и передать его в районную электрическую сеть. При соответствующих технических условиях разрешение выдадут быстро. Но тепло, вырабатываемое в таком случае, может превышать по себестоимости тепловую энергию от централизованного отопления.

Поэтому установка газового котла является более выгодной с позиции экономии средств, так как стоимость природного газа относительно невелика. Но при проведении индивидуального газового отопления придется соблюсти немало формальностей:

В городской газовой службе необходимо получить соответствующие технические условия.
Проверить на исправность дымоход и получить заключение об этом во Всероссийском добровольном пожарном обществе (ВДПО).
Получить согласие остальных жильцов дома (данный пункт прописан в ч. 3 ст. 36 Жилищного кодекса РФ)

Это очень важно, ведь в случае отказа одной квартиры от централизованного обогрева могут появиться сбои в работе всей системы. Кроме того, необходимо поднять соответствующие документы и выяснить, кому принадлежат такие элементы системы, как батареи и трубопровод

Если они находятся в общедомовом владении, необходимо также оформить специальное разрешение от соседей. Если компоненты отопления не являются общедомовой собственностью, разрешение на отключение нужно получать в управляющей компании.
В городских теплосетях получить право на разборку отопительной системы в своей квартире.

Тем жителям, у которых в квартирах установлены газовые колонки, получить разрешение на индивидуальный обогрев будет проще, так как в таких постройках есть дымоход, а давление в газопроводе подходит для функционирования газового котла.

Получив предварительное разрешение на проект газового отопления, следует подготовить такие документы:

1. Заявление, в котором нужно указать, что владелец квартиры планирует сделать индивидуальное отопление и отключиться от централизованной системы.
2. Оригинал техпаспорта квартиры, в котором должно указываться расположение батарей и труб.
3. Разрешение от жильцов дома (если компоненты системы являются общедомовой собственностью) или от управляющей компании.
4. Решение о возможной перепланировке квартиры. Его выдает ЖЭК или управляющая компания.

Срок получения разрешения на демонтаж централизованной системы и обустройство индивидуальной может длиться от 3 месяцев до полугода. После того, как будет получено разрешение от представителей коммунальной службы, можно переходить к демонтажу элементов отопления в квартире.

Конструктивные особенности

Лучевое отопление, в отличие от тройникового, с которым знакомы все владельцы городских квартир и домов старой постройки, предусматривает не последовательное, а параллельное подключение батарей к нагревательному котлу.

В этом случае монтируется специальный коллекторный шкаф, в котором аккуратно устанавливается вся необходимая регулирующая аппаратура, насосы. манометры, краны и так далее.

Отличия между двумя упомянутыми выше схемами монтажа состоят в следующем:

1. Тройниковая разводка требует намного меньшего количества самих труб, но при ее монтаже нужно использовать множество фитингов: тройников, сгонов, муфт и так далее. Это усложняет процедуру установки. Кроме того, последовательный способ обустройства системы отопления считается менее надежным, так как в этом случае велика вероятность ошибок, которые приведут к разгерметизации, образованию участков с различным давлением жидкости и так далее.

Тройниковый способ подводки труб

1. Лучевая разводка отопления, несмотря на необходимость приобретения, намного большего количества труб, использует только два соединения на каждый радиатор: при стыке с коллектором и на патрубке батареи.

В итоге вы можете смело замуровывать каждый «луч» сети отопления в пол, не боясь, что он даст протечку на каком-нибудь стыке. Кроме того, при обнаружении поломки вы с легкостью можете отключить проблемный участок, не нарушая циркуляции теплоносителя по теплообменному оборудованию, установленному в других помещениях.

Лучевая схема разводки трубопроводов отопления

Следует отметить, что одним из основных недостатков лучевого отопления является его цена. Особенно это касается систем, оборудованных электрическим оборудованием.

Обратите внимание! Как и в случае с тройниковой системой, лучевая предусматривает организацию естественного (гравитационного) и принудительного (с помощью насосов) тока теплоносителя. Рассмотрим оба вида более подробно

Рассмотрим оба вида более подробно.

Отключение от центрального отопления

Можно ли установить в квартире индивидуальное отопление? Как правило, для перевода на индивидуальное отопление в многоквартирном доме достаточно подать заявление на отказ от централизованного отопления, получить на это согласие и подать прошение на установку индивидуального отопления в квартире в районное отделение электросети.

Сколько стоит индивидуальное отопление в квартире? Иногда такой вид обогрева не всегда рентабельный и стоимость индивидуального отопления в квартире может обходиться даже дороже, чем обычное отопление в многоквартирном доме.

Другое дело газовый котел, но его обустройство требует соблюдения многих формальностей:

Нужно подать соответствующее заявление в газовое хозяйство.
Получить от пожарной охраны документ об исправности вентиляции и дымохода.

Заручиться от соседей письменным разрешением на индивидуальное отопление в в квартире

Это важно, так как при переходе на индивидуальное отопление в квартире, отказ от центрального обогрева может повлечь за собой сбои в системе. Необходимо узнать, кто заведует трубами и батареями.Если они в домовладении, то от соседей потребуется специальное разрешение.В том случае, если они в ведомстве государственных служб, нужно будет подать заявление в них с просьбой об отключении

Необходимо узнать, кто заведует трубами и батареями.Если они в домовладении, то от соседей потребуется специальное разрешение.В том случае, если они в ведомстве государственных служб, нужно будет подать заявление в них с просьбой об отключении.

В городской теплосети получить разрешение на составление и утверждение схемы перед тем, как перевести квартиру на индивидуальное отопление.. Только получив все разрешения и справки на руки, можно переходить к демонтажу старой системы и установки индивидуальной системы отопления в квартире

Как показывает «печальная» статистика, на оформление документов для индивидуального отопления в многоквартирном доме в квартире уходит от 3-х до 6-ти месяцев

Только получив все разрешения и справки на руки, можно переходить к демонтажу старой системы и установки индивидуальной системы отопления в квартире. Как показывает «печальная» статистика, на оформление документов для индивидуального отопления в многоквартирном доме в квартире уходит от 3-х до 6-ти месяцев.

Иногда так бывает, что газовое хозяйство отказывает в установке котла, так как технические характеристики системы не в состоянии создать необходимое для него давление. В таком случае придется искать альтернативные источники обогрева.

В газовую компанию нужно предоставить техпаспорт на котел и схему с указанием места его установки. Только после того, когда будет одобрен выбранный для монтажа газовый котел и обговорены условия при его установке, можно переходить на индивидуальную систему отопления в квартире.

Подключение индивидуального газового отопления в квартире должны проводить работники фирмы, поставляющей газ, и имеющие на это соответствующие разрешения.

Централизованная отопительная система

Никто не станет спорить с тем, что централизованная система подачи тепла в многоквартирные дома, в том виде, в котором она сейчас существует, мягко говоря, морально устарела.

Не секрет, что потери при транспортировке могут доходить до 30% и за все это нам приходится платить. Отказ от центрального отопления в многоквартирном доме процедура сложная и хлопотная, но для начала давайте разберемся, как это работает.

Отопление многоэтажного дома, представляет собой сложное инженерное сооружение. Здесь присутствует целый набор сливов, распределителей, фланцев, которые завязаны на центральный агрегат, так называемый элеваторный узел, через который осуществляется регулировка отопления в многоквартирном доме.

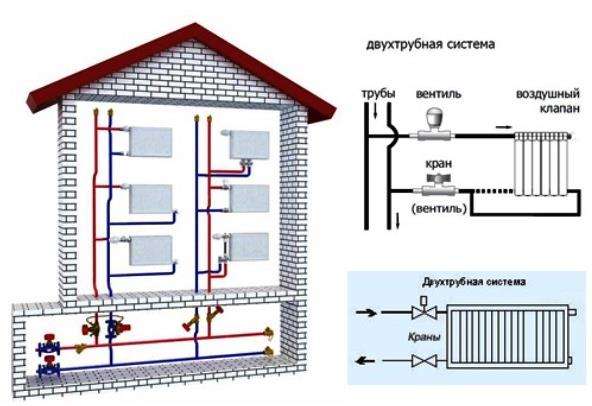

Двухтрубная схема отопления.

Рассказывать подробно о тонкостях работы данной системы сейчас нет смысла, так как этим занимаются профессионалы и простому обывателю это попросту не нужно, ведь от него здесь ничего не зависит. Для ясности лучше рассмотрим схему подачи тепла в квартиру.

Нижний розлив

Как видно из названия, схема распределения с нижним розливом предусматривает подачу теплоносителя снизу вверх. Классическое отопление 5 этажного дома, смонтировано именно по такому принципу.

Как правило, подача и обратка устанавливаются по периметру здания и проходят в подвале. Подающий и обратный стояки, в данном случае, являются перемычкой между магистралями. Это замкнутая система, которая подымается до крайнего этажа и опускается снова в подвал.

Два вида розлива в сравнении.

Несмотря на то, что эта схема считается самой простой, запуск ее в эксплуатацию, для слесарей дело хлопотное. Дело в том, что в верхней точке каждого стояка устанавливается устройство для стравливания воздуха, так называемый кран Маевского. Перед каждым запуском, нужно выпускать воздух, иначе воздушная пробка перекроет систему, и стояк не будет обогреваться.

Важно: некоторые жильцы крайних этажей стараются перенести клапан сброса воздуха на чердак, дабы не сталкиваться каждый сезон с работниками ЖКХ. Такая переделка может дорого стоить. Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет

Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет.

Серьезным минусом здесь является то, что с одной стороны пятиэтажки, там, где проходит ввод, батареи горячие, а с противоположной стороны они прохладные. Особенно это ощущается на нижних этажах.

Вариант подключения радиаторов.

Верхний розлив

Устройство отопления в девятиэтажке, выполнено совсем по другому принципу. Подающая магистраль, минуя квартиры, сразу выносится на верхний технический этаж. Здесь же базируется расширительный резервуар, клапан сброса воздуха и система задвижек позволяющая отсечь в случае необходимости весь стояк.

В данном случае тепло более равномерно распределяется по всем радиаторам квартиры, вне зависимости от их местонахождения. Но здесь выплывает другая проблема, отопление первого этажа в девятиэтажке оставляет желать лучшего. Ведь пройдя по всем этажам, вниз теплоноситель доходит уже еле теплый, бороться с этим можно только путем увеличения количества секций в радиаторе.

Важно: проблема с замерзанием воды на техническом этаже, в данном случае, стоит не настолько остро. Ведь сечение подающей магистрали порядка 50 мм, плюс в случае аварии, полностью сбросить воду со всего стояка можно за несколько секунд, достаточно лишь открыть воздушник на чердаке и задвижку в подвале

Температурный баланс

Безусловно, все знают, что центральное отопление в многоквартирном доме имеет свои четко регламентированные нормативы. Так в отопительный сезон температура в комнатах не должна опускаться ниже +20 ºС, в ванной комнате или же в совмещенном санузле +25 ºС.

Современный обогрев новостроек.

В виду того, что кухня в старых домах не отличается большой квадратурой, плюс она естественно обогревается за счет периодической работы печи, допустимый минимум температуры в ней +18 ºС.

Важно: все выше приведенные данные справедливы для квартир расположенных в центральной части здания. Для боковых квартир, где большинство стен наружные, инструкция предписывает повышение температуры выше нормативной на 2 – 5 ºС

Нормативы на обогрев по регионам.

Особенность схемы горизонтальной прокладки труб

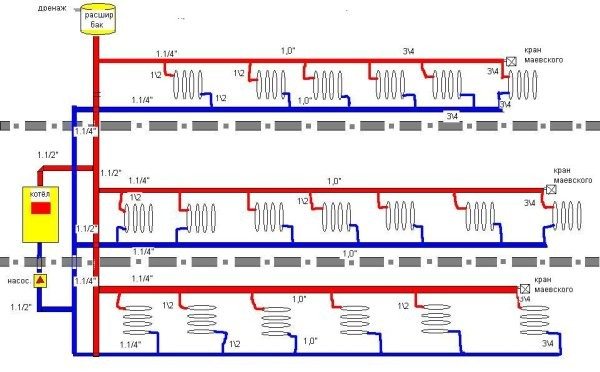

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Централизованная отопительная система

Никто не станет спорить с тем, что централизованная система подачи тепла в многоквартирные дома, в том виде, в котором она сейчас существует, мягко говоря, морально устарела.

Не секрет, что потери при транспортировке могут доходить до 30% и за все это нам приходится платить. Отказ от центрального отопления в многоквартирном доме процедура сложная и хлопотная, но для начала давайте разберемся, как это работает.

Отопление многоэтажного дома, представляет собой сложное инженерное сооружение. Здесь присутствует целый набор сливов, распределителей, фланцев, которые завязаны на центральный агрегат, так называемый элеваторный узел, через который осуществляется регулировка отопления в многоквартирном доме.

Двухтрубная схема отопления.

Рассказывать подробно о тонкостях работы данной системы сейчас нет смысла, так как этим занимаются профессионалы и простому обывателю это попросту не нужно, ведь от него здесь ничего не зависит. Для ясности лучше рассмотрим схему подачи тепла в квартиру.

Нижний розлив

Как видно из названия, схема распределения с нижним розливом предусматривает подачу теплоносителя снизу вверх. Классическое отопление 5 этажного дома, смонтировано именно по такому принципу.

Как правило, подача и обратка устанавливаются по периметру здания и проходят в подвале. Подающий и обратный стояки, в данном случае, являются перемычкой между магистралями. Это замкнутая система, которая подымается до крайнего этажа и опускается снова в подвал.

Два вида розлива в сравнении.

Несмотря на то, что эта схема считается самой простой, запуск ее в эксплуатацию, для слесарей дело хлопотное. Дело в том, что в верхней точке каждого стояка устанавливается устройство для стравливания воздуха, так называемый кран Маевского. Перед каждым запуском, нужно выпускать воздух, иначе воздушная пробка перекроет систему, и стояк не будет обогреваться.

Важно: некоторые жильцы крайних этажей стараются перенести клапан сброса воздуха на чердак, дабы не сталкиваться каждый сезон с работниками ЖКХ. Такая переделка может дорого стоить

Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет.

Серьезным минусом здесь является то, что с одной стороны пятиэтажки, там, где проходит ввод, батареи горячие, а с противоположной стороны они прохладные. Особенно это ощущается на нижних этажах.

Вариант подключения радиаторов.

Верхний розлив

Устройство отопления в девятиэтажке, выполнено совсем по другому принципу. Подающая магистраль, минуя квартиры, сразу выносится на верхний технический этаж. Здесь же базируется расширительный резервуар, клапан сброса воздуха и система задвижек позволяющая отсечь в случае необходимости весь стояк.

В данном случае тепло более равномерно распределяется по всем радиаторам квартиры, вне зависимости от их местонахождения. Но здесь выплывает другая проблема, отопление первого этажа в девятиэтажке оставляет желать лучшего. Ведь пройдя по всем этажам, вниз теплоноситель доходит уже еле теплый, бороться с этим можно только путем увеличения количества секций в радиаторе.

Важно: проблема с замерзанием воды на техническом этаже, в данном случае, стоит не настолько остро. Ведь сечение подающей магистрали порядка 50 мм, плюс в случае аварии, полностью сбросить воду со всего стояка можно за несколько секунд, достаточно лишь открыть воздушник на чердаке и задвижку в подвале

Температурный баланс

Безусловно, все знают, что центральное отопление в многоквартирном доме имеет свои четко регламентированные нормативы. Так в отопительный сезон температура в комнатах не должна опускаться ниже +20 ºС, в ванной комнате или же в совмещенном санузле +25 ºС.

Современный обогрев новостроек.

В виду того, что кухня в старых домах не отличается большой квадратурой, плюс она естественно обогревается за счет периодической работы печи, допустимый минимум температуры в ней +18 ºС.

Важно: все выше приведенные данные справедливы для квартир расположенных в центральной части здания. Для боковых квартир, где большинство стен наружные, инструкция предписывает повышение температуры выше нормативной на 2 – 5 ºС

Нормативы на обогрев по регионам.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу
