Допустимый ток для медных проводов

Введение

Кабелем называют провод, покрытый изоляцией, который служит для передачи электроэнергии от источника к потребителю. Сегодняшний рынок готов предложить покупателям множество видов подобных проводов: алюминиевых, медных, одножильных, многожильных, с одинарной и двойной изоляцией, с сечением от 0,35 мм2 до 25 мм2 и более. Но чаще всего для подключения бытовых потребителей применяют кабеля толщиной от 0,5 до 6 “квадрат” — этого вполне достаточно для питания любой техники.

Почему необходимо подбирать изолированные проводники, а не покупать первый попавшийся? Все дело в том, что от толщины проводника зависит сила тока, которую он может выдержать. К примеру, допустимый ток для медных проводов толщиной 1 мм составляет до 8 Ампер, алюминиевого — до 6 ампер.

Почему бы просто не купить провод максимальной толщины? Потому что чем толще, тем дороже. К тому же толстый кабель нужно где-то прятать, вырезать под него штробу в потолке и стенах, делать отверстия в перегородках. Одним словом, нет никакого смысла переплачивать, ведь вы не будете ездить за хлебом на КАМАЗе.

Если вы выберете провод меньшего диаметра, то он просто не выдерживает силу тока, проходящую через него, и начнет греться. Это приводит к плавлению изоляции, короткому замыканию и возгоранию. Поэтому никогда не следует торопиться, выбирая качественный кабель для подключения любых приборов — сначала подумайте, что именно будет работать на новой линии, а затем уже выбирайте толщину и тип кабеля.

Формула расчета сечения провода

I расч =P/U ном

где I расч – расчетный ток,

P – мощность оборудования,

U ном – номинальное напряжение =220 вольт

Для примера рассчитаем электрический водонагреватель 3 кВт.

3 кВт = 3000 Вт, I расч =3000/220=13,636363…,
округлим I расч =14 А

Существуют так же различные поправочные коэффициенты, по условиям среды и прокладки провода, а так же коэффициент повторно кратковременного включения. В большей степени эти коэффициенты имеют вес в трехфазных сетях 380 вольт на производстве, где присутствуют большие пусковые токи. А в нашем случае мы имеем бытовые электроприборы рассчитанные на напряжение 220 вольт, поэтому рассчитывать мы его не будем, но обязательно учтем и определим его средним значением равным 5 А и добавим к расчетному току.

В итоге I расч =14 +5=19 А,

используемый провод медный трехжильный (фаза, ноль, земля), смотрим по таблице.

Таблица сечения медных проводов по длительно допустимому току (ПУЭ таблица 1.3.4)

Если, значение находиться в интервале между двумя токами различных сечений, в нашем случае 15 А и 21 А, всегда берем большее. Расчетное сечение провода необходимое для подключения водонагревателя мощностью 3 кВт 2,5 мм 2 .

Итак, на приведенном в примере водонагревателе мощностью 3 кВт, мы произвели расчет сечения проводов, выяснили почему нельзя занижать и завышать сечение проводов. Научились определять длительно допустимые токи, а так же правильно выбирать сечение провода.

Аналогично по формуле также можно выполнить , благодаря чему вы достигните оптимальной освещенности не напрягающей зрение и качественное распределение светового потока.

Выполнив расчет сечения провода своими руками вы сэкономите:

• На закупке проводов, стоимость провода увеличивается с сечением. Например, 1 метр негорючего провода марки довольно неплохо зарекомендовавшего себя в монтаже внутренней электропроводки сечением 1,5 квадрата стоит 15 рублей, а такой же провод сечением 2,5 квадрата стоит 23 рубля, разница в 8 рублей с одного метра, со 100 метров это уже 800 рублей.
• На закупке устройств защиты автоматические выключатели, УЗО. Чем больше ток срабатывания устройства, тем больше цена. Например однополюсный автоматический выключатель на 16 Ампер стоит 120 рублей, а на 25 Ампер уже 160 рублей, разница в 40 рублей. Средний силовой щиток набирает порядка 12 автоматических выключателей с каждого по 40 рублей получится 480 рублей. Разница стоимости УЗО буде еще больше, порядка 200-300 рублей.

По идее, диаметр проводников должен соответствовать заявленным параметрам. Например, если указано на маркировке, что кабель 3 x 2,5, значит сечение проводников должно быть именно 2,5 мм 2 . На деле получается, что отличаться реальный размер может на 20-30%, а иногда и больше. Чем это грозит? Перегревом или оплавлением изоляции со всеми вытекающими последствиями. Потому, перед покупкой, желательно узнать размер провода, чтобы определить его поперечное сечение. Как именно считать сечение провода по диаметру и будем выяснять дальше.

Как выбрать провод СИП. Правильный выбор самонесущего изолированного провода

Самонесущие провода – оптимальное решение для сетей как с высоким, так и с низким напряжением.

Популярность этого вида кабеля связана с простотой их монтажа, удобством и безопасностью эксплуатации и минимальным количеством перебоев в подаче электричества из-за аварийных ситуаций.

Перед тем, как выбрать кабель марки СИП, следует определиться, для каких целей он необходим и в каких условиях будет эксплуатироваться.

Какие виды проводов существуют

Сип -1 и Сип -2 используются в основном для магистральных ЛЭП либо их ответвлений, имеющих напряжение 0,6-1 кВ;

Сип – 3 также применяется для воздушных магистралей, но рассчитан на гораздо более высокие нагрузки — в 10 — 35 кВ;

СИП – 4 не имеет несущей жилы, прокладывается в основном по стенам зданий и сооружений, а основная сфера его использования – ответвления от магистралей для подведения электричества конечным потребителям.

Как выбрать сечение?

Сечение провода должно максимально соответствовать мощности подключаемой нагрузки. Слишком тонкие провода будут иметь более высокое сопротивление, соответственно, сильно нагреваться, что приводит к значительным потерям энергии во время передачи, а также может быть причиной к разрушения изоляции, коротких замыканий и даже пожара.

Как выбрать нужный? Подобрать кабель с необходимыми потребителю характеристиками помогут нормативные документы и таблицы с указаниями напряжения и силы тока для разных видов СИП.

Ключевая характеристика для выбора провода – та сила тока, которая может по нему пройти.

Для разных сечений этот показатель различен:

• 16 мм2 — 100 А;
• 25 мм2 – 130 А;
• 35 мм2 — 160 А;
• 50 мм2 — 195 А;
• 70 мм2 — 240 А;
• 95 мм2 — 300 А;
• 120 мм2 — 340 А;
• 150 мм2 — 380 А;
• 185 мм2 — 436 А;
• 240 мм2 — 515 А;

Пропорционально с увеличением площади сечения изменяется и максимально допустимая сила тока, на нагрузку от которой этот провод рассчитан. Помимо этого, провода разного сечения выдерживают разную интенсивность и длительность нагрева в процессе эксплуатации.

Если стоит задача подвести электричество к дому, используя сип, важно правильно выбрать необходимый вариант. Обычно провода с минимальным сечением в 16 мм2 оказывается более чем достаточно

Кабель меньшего сечения попросту не производится, а большее для бытового энергопотребления и не нужно.

В стандартной бытовой сети электроснабжения не возникает существенных перегрузок, а температура окружающей среды не выходит за рамки — 50 — + 60 градусов.

Выбор изоляции провода

Помимо характеристик токопроводящих и несущих жил стоит обратить внимание и на изоляцию проводов, точнее на материал ее изготовления. Для регионов с повышенной интенсивностью ультрафиолетового излучения рекомендована изоляция из светостабилизированного полиэтилена

При рисках значительного внешнего нагрева в процессе эксплуатации стоит отдать предпочтение негорючей изоляции. Если возможны значительные резкие перепады температур, есть риск налипания снега или обледенения проводов, то в таких условиях наиболее долговечными и исправно работающими окажутся провода с термопластичной изоляцией

Для регионов с повышенной интенсивностью ультрафиолетового излучения рекомендована изоляция из светостабилизированного полиэтилена. При рисках значительного внешнего нагрева в процессе эксплуатации стоит отдать предпочтение негорючей изоляции. Если возможны значительные резкие перепады температур, есть риск налипания снега или обледенения проводов, то в таких условиях наиболее долговечными и исправно работающими окажутся провода с термопластичной изоляцией.

При эксплуатации в условиях высокой влажности предпочтительно использование герметизированных проводов.

Производство и продажа

Производителей кабеля немало, и только потребителю решать, какой провод выбрать конкретно из всех разновидностей. Что касается качества, то нельзя сказать, что какой-то из крупных отечественных или зарубежных изготовителей существенно выше или ниже по этому показателю.

Все требования к проводам СИП представлены в соответствующем ГОСТе, и если продукция конкретного предприятия не соответствует ему, она просто не попадет на рынок.

Непосредственно производитель осуществляет в основном оптовые продажи кабеля, для небольших объемов придется прибегнуть к услугам дилеров или посредников. И порядочные компании всегда готовы предоставить документацию, подтверждающую их сотрудничество с тем или иным производителем, а также свидетельствующую о качестве товара.

1sip-kabel.ru

Последовательность расчета сечения проводников

Так как мы рассчитываем проводку для своего дома, то в нашей статье мы попытаемся привести и учесть и другие нормы ПУЭ, касающиеся частных домовладений и квартир.

Главным из них для нас является п.6.2.2 ПУЭ, который нормирует, что в квартирах и домах все групповые линии должны питаться от автоматических выключателей на ток не более 25А. Исходя из этого, и провода для питания таких групповых сетей не должны рассчитываться на больший ток. Исключение составляет только расчет проводов ввода питания на квартиру.

Расчет номинальной мощности

Исходя из всего вышесказанного, главным критерием для нас является мощность приборов, подключаемых к сети. Именно поэтому расчет стоит начать с суммарной нагрузки.

Прежде всего, считаем мощные потребители, такие как: кондиционеры, электрические печи, электронагреватели и бойлеры. Если мощность таковых приборов превышает 1,5 – 2кВт, то целесообразно рассмотреть их питание отдельной линией.

Итак:

Если вы делаете расчет своими руками, то желательно отдельно посчитать суммарную мощность электроприборов и сети освещения.

На фото представлены номинальные мощности различных электроприборов

• Если у вас есть мощные бытовые приборы, то их не учитывайте при подсчете суммарной мощности. Для них мы выделим отдельную линию.
• При расчёте принимайте подключение к каждой розетке самого мощного электроприбора. При этом маломощную видео и другую бытовую технику можно округлить. Главное, не посчитайте один и тот же прибор дважды.
• В большинстве случаев суммарная нагрузка будет около 3-5кВт на каждую жилую комнату. Не пугайтесь таких цифр.
• Если количество розеток в квартире превышает 10, то суммарную нагрузку, согласно п.4.4 ВСН 59-88, умножаем на поправочный коэффициент 0,9. Если розеток больше 20, — на 0,8.

Расчет номинального тока

Так как у нас имеется только формула расчета сечения провода по току, то переводим мощность в номинальный ток.

Для этого используем формулу: I=P/U×cosα, где I – наш номинальный ток; P – полученная у нас суммарная мощность, U – номинальное напряжение сети (для однофазной сети 220В, для трехфазной сети 380В); а cosα – коэффициент мощности.

Если вы найдете его на всех приборах, то можете получить путем умножения суммарный коэффициент мощности. А можно пренебречь им и принять его равным единице, это создаст определенный запас нашим расчетам.

Приведем пример. Допустим, суммарная мощность у нас получилась 10кВт. Приняв коэффициент мощности равный единице, для однофазной сети получаем номинальный ток равный 45,45А.

Сведенная таблица выбора сечения провода по номинальному току

Но как мы уже отмечали, питание электроприборов в квартире должно осуществляться от автоматических выключателей на ток не более 25А. Поэтому в нашем случае мы разделяем нагрузки на две группы, питающихся от автоматов по 25А, либо на три группы, питающиеся от автоматов на 16А. Здесь уже определяющим становится цена материалов и удобство, поэтому перед нами открывается свобода выбора.

Влияние на расчет остальных параметров

Но расчет сечения проводов по току на этом не заканчивается. Теперь нам следует учесть все дополнительные параметры и возможные условия прокладки.

Итак:

• Если предполагается, что ваши провода будут улаживаться пучками, то к номинальным токам, указанным в таблицах, следует применить поправочные коэффициенты. Так, согласно п.1.3.10 ПУЭ, если количество проводов в пучке больше 4-х, то коэффициент будет 0,68. Если больше 6, то 0,63, если больше десяти, то 0,6.
• Если предполагается, что провода будут проложены в помещениях или на улице, где средняя температура отличается от +15⁰С, то следует воспользоваться температурными поправочными коэффициентами из таблицы 1.3.3 ПУЭ.

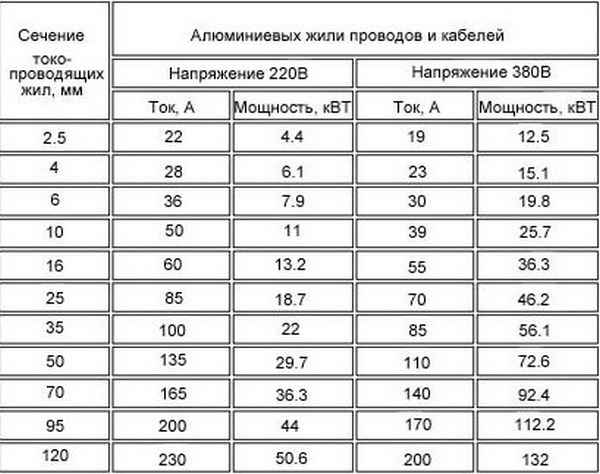

Таблица выбора сечения алюминиевого кабеля по току и мощности

Сечение токопро водящей жилы, мм2	Алюминивые жилы проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Пример выбора сечения кабеля

Допустим у нас нагрузка в P=5 кВт и нам нужно определить требуемое сечения медного кабеля. Напряжение сети U=220 В. Для активной нагрузки по закону Ома находим ток протекающий по кабелю: I=P/U=5000/220=22.72 А

По таблицы для медного кабеля, напряжения 220 В и току более 22.72 А находим что сечение провода должно быть 2.5 мм2

Таблица допустимых длительных длительных токов для проводов и кабелей при прокладке в воздухе и в земле для прямоугольного и квадратного сечения представлена ниже.

№	Число жил, сечение мм. Кабеля (провода)	Наружный диаметр мм.	Диаметр трубы мм.	Допустимый длительный ток (А) для проводов и кабелей при прокладке:	Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ
ВВГ	ВВГнг	КВВГ	КВВГЭ	NYM	ПВ1	ПВ3	ПВХ (ПНД)	Мет.тр. Ду	в воздухе	в земле	Сечение, шины мм	Кол-во шин на фазу
1	1х0,75							2,7	16	20	15	15	1	2	3
2	1х1							2,8	16	20	17	17	15х3	210
3	1х1,5	5,4	5,4				3	3,2	16	20	23	33	20х3	275
4	1х2,5	5,4	5,7				3,5	3,6	16	20	30	44	25х3	340
5	1х4	6	6				4	4	16	20	41	55	30х4	475
6	1х6	6,5	6,5				5	5,5	16	20	50	70	40х4	625
7	1х10	7,8	7,8				5,5	6,2	20	20	80	105	40х5	700
8	1х16	9,9	9,9				7	8,2	20	20	100	135	50х5	860
9	1х25	11,5	11,5				9	10,5	32	32	140	175	50х6	955
10	1х35	12,6	12,6				10	11	32	32	170	210	60х6	1125	1740	2240
11	1х50	14,4	14,4				12,5	13,2	32	32	215	265	80х6	1480	2110	2720
12	1х70	16,4	16,4				14	14,8	40	40	270	320	100х6	1810	2470	3170
13	1х95	18,8	18,7				16	17	40	40	325	385	60х8	1320	2160	2790
14	1х120	20,4	20,4						50	50	385	445	80х8	1690	2620	3370
15	1х150	21,1	21,1						50	50	440	505	100х8	2080	3060	3930
16	1х185	24,7	24,7						50	50	510	570	120х8	2400	3400	4340
17	1х240	27,4	27,4						63	65	605		60х10	1475	2560	3300
18	3х1,5	9,6	9,2			9			20	20	19	27	80х10	1900	3100	3990
19	3х2,5	10,5	10,2			10,2			20	20	25	38	100х10	2310	3610	4650
20	3х4	11,2	11,2			11,9			25	25	35	49	120х10	2650	4100	5200
21	3х6	11,8	11,8			13			25	25	42	60	Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30
22	3х10	14,6	14,6						25	25	55	90
23	3х16	16,5	16,5						32	32	75	115
24	3х25	20,5	20,5						32	32	95	150
25	3х35	22,4	22,4						40	40	120	180	Сечение, шины мм	Кол-во шин на фазу
26	4х1			8	9,5				16	20	14	14	1	2	3
27	4х1,5	9,8	9,8	9,2	10,1				20	20	19	27	50х5	650	1150
28	4х2,5	11,5	11,5	11,1	11,1				20	20	25	38	63х5	750	1350	1750
29	4х50	30	31,3						63	65	145	225	80х5	1000	1650	2150
30	4х70	31,6	36,4						80	80	180	275	100х5	1200	1900	2550
31	4х95	35,2	41,5						80	80	220	330	125х5	1350	2150	3200
32	4х120	38,8	45,6						100	100	260	385	Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31
33	4х150	42,2	51,1						100	100	305	435
34	4х185	46,4	54,7						100	100	350	500
35	5х1			9,5	10,3				16	20	14	14
36	5х1,5	10	10	10	10,9	10,3			20	20	19	27	Сечение, шины мм	Кол-во шин на фазу
37	5х2,5	11	11	11,1	11,5	12			20	20	25	38	1	2	3
38	5х4	12,8	12,8			14,9			25	25	35	49	50х5	600	1000
39	5х6	14,2	14,2			16,3			32	32	42	60	63х5	700	1150	1600
40	5х10	17,5	17,5			19,6			40	40	55	90	80х5	900	1450	1900
41	5х16	22	22			24,4			50	50	75	115	100х5	1050	1600	2200
42	5х25	26,8	26,8			29,4			63	65	95	150	125х5	1200	1950	2800
43	5х35	28,5	29,8						63	65	120	180
44	5х50	32,6	35						80	80	145	225
45	5х95	42,8							100	100	220	330
46	5х120	47,7							100	100	260	385
47	5х150	55,8							100	100	305	435
48	5х185	61,9							100	100	350	500
49	7х1			10	11				16	20	14	14
50	7х1,5			11,3	11,8				20	20	19	27
51	7х2,5			11,9	12,4				20	20	25	38
52	10х1			12,9	13,6				25	25	14	14
53	10х1,5			14,1	14,5				32	32	19	27
54	10х2,5			15,6	17,1				32	32	25	38
55	14х1			14,1	14,6				32	32	14	14
56	14х1,5			15,2	15,7				32	32	19	27
57	14х2,5			16,9	18,7				40	40	25	38
58	19х1			15,2	16,9				40	40	14	14
59	19х1,5			16,9	18,5				40	40	19	27
60	19х2,5			19,2	20,5				50	50	25	38
61	27х1			18	19,9				50	50	14	14
62	27х1,5			19,3	21,5				50	50	19	27
63	27х2,5			21,7	24,3				50	50	25	38
64	37х1			19,7	21,9				50	50	14	14
65	37х1,5			21,5	24,1				50	50	19	27
66	37х2,5			24,7	28,5				63	65	25	38

Вперёд >

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику

При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты

Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт

Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2	Диаметр проводника, мм	Медный провод	Алюминиевый провод
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
220 В	380 В	220 В	380 В
0,5 мм2	0,80 мм	6 А	1,3 кВт	2,3 кВт
0,75 мм2	0,98 мм	10 А	2,2 кВт	3,8 кВт
1,0 мм2	1,13 мм	14 А	3,1 кВт	5,3 кВт
1,5 мм2	1,38 мм	15 А	3,3 кВт	5,7 кВт	10 А	2,2 кВт	3,8 кВт
2,0 мм2	1,60 мм	19 А	4,2 кВт	7,2 кВт	14 А	3,1 кВт	5,3 кВт
2,5 мм2	1,78 мм	21 А	4,6 кВт	8,0 кВт	16 А	3,5 кВт	6,1 кВт
4,0 мм2	2,26 мм	27 А	5,9 кВт	10,3 кВт	21 А	4,6 кВт	8,0 кВт
6,0 мм2	2,76 мм	34 А	7,5 кВт	12,9 кВт	26 А	5,7 кВт	9,9 кВт
10,0 мм2	3,57 мм	50 А	11,0 кВт	19,0 кВт	38 А	8,4 кВт	14,4 кВт
16,0 мм2	4,51 мм	80 А	17,6 кВт	30,4 кВт	55 А	12,1 кВт	20,9 кВт
25,0 мм2	5,64 мм	100 А	22,0 кВт	38,0 кВт	65 А	14,3 кВт	24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или  квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Что нужно учитывать при подборе сечения кабеля?

При подборе сечения кабелей важно учитывать два основных параметра. В первую очередь это нагрузку, которая будет приходиться на проводники

То есть, нужно знать, сколько и каких электроприборов будет «сидеть» на выбранном кабеле. Затем от данных параметров выбирается автоматических выключатель, номинал которого должен быть максимально близким к силе тока, которую способен пропустить через себя проводник.

Для обычных розеток в доме хватит медного провода сечением 2,5 мм². К таким розеткам можно будет подключить утюг, гладильную доску и даже обогреватель, мощностью в 2-3 кВт. При этом суммарная мощность всех подключаемых к розетке электропотребителей, не должна превышать 3,5 кВт (порядка 16 Ампер).

Для ламп и групп освещения достаточно протянуть кабель сечением в 1,5 мм². На кухню, если есть электроплита, провод должен выбираться с запасом по мощности. Чаще всего это 4 или 6 мм², в зависимости от того, какую мощность имеет электрическая плита.

Таким образом, зная какую нагрузку, выдержит провод, можно без особого труда осуществить его правильный выбор

При этом важно учитывать материалы изготовления проводника и способы его монтажа, поскольку от данных нюансов зависит многое

Допустимый ток и напряжение

Сразу нужно оговориться и сказать о том, что нет такого понятия как «мощность кабеля». Для проводника основным критерием является ток, который он способен выдержать в течение определённого времени. Всё это есть в ПУЭ (правила устройства электроустановок, раздел 1, глава 1.3).

При этом многое зависит и от рабочего напряжения сети. Так, например, проводник, который способен выдержать ток в 16А, выдержит нагрузку в 3,5 кВт, но в однофазной сети 220 Вольт. В трехфазной сети 380 Вольт — это будет уже порядка 10 кВт.

Для того чтобы перевести киловатты в ватты необходимо разделить кВт на 1000.

Для того чтобы узнать амперы, нужно поделить ватты на рабочее напряжение или воспользоваться следующей формулой, где:

• V — напряжение;
• I — сила тока;
• P — мощность;
• R — сопротивление.

Всё то же самое вычисляется и для трехфазной сети, но только с разделением на 1.73 и на CosФ. Последнее значение это коэффициент мощности электроприборов.

Таблица сечения проводов и кабелей

Чтобы не запутаться в вычислениях и различных подсчётах можно воспользоваться уже готовой и очень удобной в работе таблицей. В ней указана мощность, которую выдержит тот или иной проводник в зависимости от проходящего тока.

Также можно воспользоваться и другой таблицей, в которой указана предельная нагрузка на кабель в зависимости от его сечения и материала изготовления жил.

При этом важно не забывать, что на мощность, которую способен выдержать кабель в течение определенного времени влияет и ряд других факторов, таких как:

• Длина провода (линии);
• Температура окружающей среды;
• Материалы изготовления жил.

Многое при расчете нагрузки на провод зависит от его длины. На длинных линиях, возможна потеря напряжения под нагрузкой до 5%. Допускать этого нельзя, поэтому на длинных линиях нужно увеличивать сечения проводников или хотя бы не использовать провода с малым сечением.

Что же касается температуры, то здесь по большей мере все зависит от того, каким именно способом уложен кабель. Это может быть штроба или грунт, открытый монтаж (по воздуху)

Здесь важно соблюдать определённые условия для нормального и естественного охлаждения проводников

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Кратковременные режимы работы

Максимально допустимый кратковременный ток для медных проводов при режимах работы с длительностью циклов до 10 мин и рабочими периодами между ними не более 4 мин приводится к длительному режиму работы, если сечение не превышает 6 мм2. При сечении выше 6 мм2: I_доп = I_n∙0,875/√Т_п.в.,

где Т_п.в — отношение длительности рабочего периода к продолжительности цикла.

Отключение питания при перегрузках и коротких замыканиях определяется техническими характеристиками применяемых защитных автоматов. Ниже приведена схема небольшого щита управления квартиры. Питание от счетчика поступает на вводной автомат DP MCB мощностью 63 А, который защищает проводку до автоматов отдельных линий мощностью 10 А, 16 А и 20 А.

Важно! Пороги срабатывания автоматов должны быть меньше максимально допустимого тока проводки и выше нагрузочного тока. В таком случае каждая линия будет надежно защищена

Стоимость услуги

Конечно, прежде чем идти к специалистам, каждый хочет знать, сколько стоит монтаж СИП кабеля? Сумма средств, которые нужно будет уплатить за работу профессионалов, зависит от нескольких факторов. В первую очередь, от города проживания: чем ближе к столице или другим крупным городам находится дом, тем будет выше стоимость монтажа СИП кабеля. Так, например, для Москвы и области в одной из столичных компаний указаны следующие расценки на монтаж СИП кабеля: 1. При стоимости провода 80 руб./ м. пог. (СИП-4) и протяженности линии до 100 м, за каждый погонный метр нужно будет уплатить 120 руб. Если протяженность линии составит от 100 до 500 м, цена погонного метра линии будет ниже – 100 руб., а при еще большей протяженности линии (от 500 до 1000 м) стоимость каждого метра еще ниже – 80 руб. 2. При стоимости продукции 125 руб./пог.м. (СИП-2), цена за метр монтажа кабеля СИП будет равняться 140 (до 100м), 130 (до 500 м) или 120 (до 1000м). 3. Монтаж СИП-2 провода стоимостью 245 руб./м.пог. обойдется в 180/170/160 рублей соответственно. Другим словами, цена монтажа СИП кабеля вычисляется в каждом конкретном случае и зависит от таких показателей: 1. Протяженности линии. 2. Сечения провода. 3. Количества поворотов. 4. Количества подключений. 5. Проходов сквозь стены. 6. Место размещения объекта – СНТ или город.

Наружный диаметр кабеля

Число жил, сечение кабеля	Наружный диаметр кабеля мм.
ВВГ	ВВГнг	КВВГ	КВВГЭ	NYM	ПВ1	ПВ3
1	1х0,75							2,7
2	1х1							2,8
3	1х1,5	5,4	5,4				3	3,2
4	1х2,5	5,4	5,7				3,5	3,6
5	1х4	6	6				4	4
6	1х6	6,5	6,5				5	5,5
7	1х10	7,8	7,8				5,5	6,2
8	1х16	9,9	9,9				7	8,2
9	1х25	11,5	11,5				9	10,5
10	1х35	12,6	12,6				10	11
11	1х50	14,4	14,4				12,5	13,2
12	1х70	16,4	16,4				14	14,8
13	1х95	18,8	18,7				16	17
14	1х120	20,4	20,4
15	1х150	21,1	21,1
16	1х185	24,7	24,7
17	1х240	27,4	27,4
18	3х1,5	9,6	9,2			9
19	3х2,5	10,5	10,2			10,2
20	3х4	11,2	11,2			11,9
21	3х6	11,8	11,8			13
22	3х10	14,6	14,6
23	3х16	16,5	16,5
24	3х25	20,5	20,5
25	3х35	22,4	22,4
26	4х1			8	9,5
27	4х1,5	9,8	9,8	9,2	10,1
28	4х2,5	11,5	11,5	11,1	11,1
29	4х50	30	31,3
30	4х70	31,6	36,4
31	4х95	35,2	41,5
32	4х120	38,8	45,6
33	4х150	42,2	51,1
34	4х185	46,4	54,7
35	5х1			9,5	10,3
36	5х1,5	10	10	10	10,9	10,3
37	5х2,5	11	11	11,1	11,5	12
38	5х4	12,8	12,8			14,9
39	5х6	14,2	14,2			16,3
40	5х10	17,5	17,5			19,6
41	5х16	22	22			24,4
42	5х25	26,8	26,8			29,4
43	5х35	28,5	29,8
44	5х50	32,6	35
45	5х95	42,8
46	5х120	47,7
47	5х150	55,8
48	5х185	61,9
49	7х1			10	11
50	7х1,5			11,3	11,8
51	7х2,5			11,9	12,4
52	10х1			12,9	13,6
53	10х1,5			14,1	14,5
54	10х2,5			15,6	17,1
55	14х1			14,1	14,6
56	14х1,5			15,2	15,7
57	14х2,5			16,9	18,7
58	19х1			15,2	16,9
59	19х1,5			16,9	18,5
60	19х2,5			19,2	20,5
61	27х1			18	19,9
62	27х1,5			19,3	21,5
63	27х2,5			21,7	24,3
64	37х1			19,7	21,9
65	37х1,5			21,5	24,1
66	37х2,5			24,7	28,5

Длинный кабель

Слишком длинный кабель будет существенно ограничивать превышение допустимого значения сопротивления цепи фаза – ноль. Этот момент обязательно следует учитывать при расчетах. Для защиты цепей, в таких случаях, обычно применяют автоматические выключатели с комбинированным расцепителем. Выключатели электромагнитные срабатывают почти мгновенно, до тысячных долей секунды и надежно оберегают сеть от перегрузок.

В небольших цепях фактором длины можно пренебречь. Однако при прокладке длинных цепей учесть сопротивление придется. В иных случаях потери мощности и напряжения могут достигать даже более пяти процентов, а это уже существенно.

Во избежание таких потерь следует произвести несложный расчет поперечного сечения всего провода по формуле: R= ϱ*l/S, где l длина всего кабеля, а q – удельное сопротивление токопроводящего элемента.

При грамотном и вдумчивом подходе, расчет поперечного и продольного сечения провода по напряжению и току не составит особого труда. Применяя специальную техническую и справочную литературу, опираясь на таблицу сечения кабеля по мощности, вы сможете подобрать необходимый для ваших целей кабель, независимо от целей его применения.
