Способы определения
В любом современном электроприборе предусматривается наличие заземления. Благодаря этому удается снизить показатель силы тока до безопасного. Заземляющий провод отводит большую часть электронов в землю, защищая тем самым человека от поражения электротоком. Простейшим способом обнаружения такого проводника является окраска его изоляционного слоя — желто-зеленая.
Однако из-за ошибки электромонтера такое предположение может оказаться неверным
Именно поэтому важно не только понимать, что значат фазные, заземляющие и нулевые провода, видеть различия между ними, необходимо уметь самостоятельно их находить. Чтобы обнаружить фазу тока и нулевой проводник в домашней электросети, можно использовать несколько методов
Наиболее простыми среди них являются три, которые и стоит рассмотреть.
Индикаторная отвертка
Это недорогой и весьма эффективный инструмент, с помощью которого можно быстро найти фазу и ноль в домашней электросети. Индикаторная отвертка работает по принципу прохождения через корпус емкостного электротока. Инструмент состоит из нескольких элементов:
- Металлический наконечник, напоминающий плоскую отвертку. Его необходимо последовательно прикладывать к тестируемым проводникам.
- Неоновая лампа. Загорается при появлении тока и это сигнализирует о наличии фазы.
- Резистор. Предназначен для ограничения силы тока и предотвращает выход из строя инструмента.
- Контактная площадка. Прикосновение к ней позволяет создать электроцепь.
Мультиметр или электрическая лампочка
Домашний тестер также может стать отличным средством поиска фазы и нуля в сети. Для выполнения работы прибор необходимо перевести в режим вольтметра и попарно определить показатель напряжения между проводами. Между любым проводником и фазой он всегда составит 220 В. Если коснуться щупами нуля и заземляющего провода, то напряжение будет отсутствовать.
Перед тем как приступить к решению задачи с помощью лампы, придется собрать простейшее устройство. В любой подходящий патрон следует вкрутить лампочку и подключить к клеммам проводники. Концы проводов следует зачистить с помощью обычного ножа либо стриппера. После этого можно приступать к определению фазового и нулевого проводника. Для этого предстоит поочередно прикладывать провода к проверяемым жилам. Как только лампа загорится, фаза будет найдена.
Как определить фазу и ноль мультиметром
Прибор, которым измеряют напряжение, ток и сопротивление, называется мультиметром. Чтобы выявить фазный и нулевой провод с его помощью, сперва нужно настроить устройство, для чего выбирают необходимый предел измерений. В случае с цифровыми приборами устанавливают 600, 750 или 1000 «~V» или «ACV».
Определение фазы производится следующим образом: один из щупов прибора подключают к контакту розетки или кабеля, а до второго щупа дотрагиваются рукой. При отображении на дисплее значения около 200 В это будет указывать на наличие фазы. Показания могут отличаться, что зависит от отделки пола, обуви и т.п. Если прибор отображает нули либо напряжение в пределах 5-20 В, значит, контакт соответствует нолю.
Приборы для замеров
Учитывая тот факт, что результаты измерений петли востребованы, в качестве измерительных приборов применяется обычно мультиметр. Из других приборов используются наиболее часто:
- М-417 — стрелочное удобное и простое в эксплуатации устройство, которое основано на калибруемой схеме мостового типа. Работает без необходимости снятия напряжения величиной до 380 вольт.
- МZC-300 — современный измерительный аппарат, имеющий цифровую обработку измеряемых параметров с отображением на дисплее. Чтобы измерять напряжение до 250 вольт, можно использовать контрольный вид сопротивления в 10 Ом.
- ИФН-200 — прибор, работающий под напряжением до 250 вольт, который может быть применен в качестве тестера. Однако при петлевых замерах, диапазон значений сопротивления ниже 1000 Ом.
Стоит отметить, что параметровое петлевое измерение сопротивления петли фаза нуль простое. Все что нужно, это присоединить щупы к контактным местам, которые нужно предварительным образом почистить при помощи наждака или напильника, чтобы минимизировать контактное сопротивление. После этого включается оборудование и на табло появляется результат.
Проверка мультиметром
Как найти нуль и фазу
В домашних условиях, даже не имея специальных приборов и приспособлений, возможно определить в обычной розетке, какой из двух проводов является фазой, а какой нулем. В этом случае используются электролампа или индикаторная отвертка.
Проверка с помощью электролампы
Для поиска нуля и фазы достаточно взять обыкновенный патрон с лампочкой и прикрутить два провода на его штатные места. Затем один из этих проводов подключить к заземляющим ножам в розетке, а второй — к любому из двух силовых разъемов.
Фазным будет являться тот разъем, при подключении к которому лампочка будет загораться. Это происходит потому, что по Правилам устройства электроустановок (ПУЭ), в вводном электрощите нулевые провода всех розеток должны быть соединены с земляными проводами этих же розеток. А отдельно земляная шина должна быть соединена с защитным контуром заземления. Именно это и обеспечивает наличие надежного нуля во всей цепи энергоснабжения дома.
Электролампа
Обратите внимание! Самостоятельно подобные процедуры допустимо делать только в том случае, когда квалифицированной помощи ждать неоткуда, а также в случае аварийной ситуации (пожар, короткое замыкание, попадание человека под напряжение). Не стоит забывать, что электрический ток очень опасен
Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!
Индикаторная отвертка
Для того, чтобы определить фазу в сети переменного тока напряжением 220В — 230В, можно использовать бытовой указатель напряжения — индикаторную отвертку. Продается он практически в любом хозяйственном магазине и стоит (в зависимости от конструкции) очень недорого.

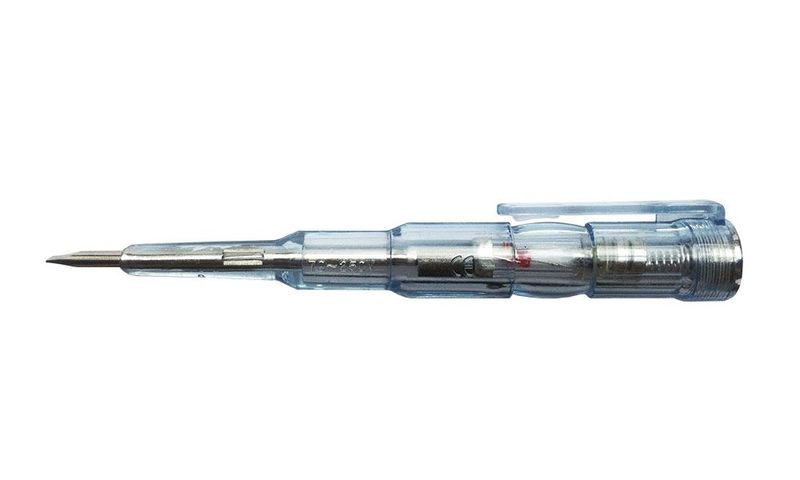

Пример исправной индикаторной отвертки
Как правило, инструкции к применению у подобных инструментов нет, поэтому, чтобы не получить электротравму, следует помнить несколько простых правил, применимых к любому инструменту, соприкасающемуся с токоведущими частями:
- Использовать инструмент только по назначению (запрещается применять указатель напряжения — индикаторную отвертку — в качестве обыкновенной отвертки для закручивания/откручивания винтов, саморезов, шурупов и т.д.)
- Перед использованием инструмента следует внимательно рассмотреть состояние изоляции на рукояти и жале (применимо для любых отверток, в том числе для индикаторных). Ни в коем случае не использовать приспособление, если изоляционное покрытие имеет сколы или вообще отсутствует.
- Проверять работоспособность индикаторных устройств необходимо на электроустановках, заведомо находящихся под напряжением (например, в удлинителе, в который включен работающий электроприбор).
Отвертка с изолированным жалом
В случае сомнения в работоспособности индикатора следует считать его неисправным, а электроустановку действующей. Так же существуют более точные и безопасные приборы для определения наличия напряжения в сети — это мультиметры, токоизмерительные клещи, вольтамперфазометры (ВАФ) и другие.
Мультиметр
В быту, как правило, используются простые мультиметры. Они способны показать наличие напряжения в сети и его значение. Намного безопаснее использовать для определения фазы именно эти приборы, так как их щупы имеют диэлектрическую рукоятку. Принцип определения такой же, как и в случае с патроном — достаточно один щуп приложить к земляному контакту розетки, а второй накладывать на один из двух контактов розетки.
Пример мультиметра
Электроэнергия (согласно второму закону Ньютона) не появляется из ниоткуда и не уходит в никуда. Она производится, транспортируется и потребляется на глазах. Нужно знать, откуда она берется, как к нам попадает и в каком виде. Каждый должен понимать, что в бытовом потреблении есть провода, которые могут нанести вред здоровью человека, а есть и такие, которые совершенно безвредны, поэтому необходимы небольшие знания и минимум приборов для определения и разграничения этих проводов. Но любые манипуляции с электричеством лучше доверять профессионалу — квалифицированному специалисту, чтобы избежать беды.
Разница между нулем и землей
Некоторые начинающие электрики не знают, каким цветом провод заземления и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной – некоторые устройства не работают, если их не заземлить.
Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов
- Замеряйте сопротивление провода – оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
- Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
- Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.
Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).
Соблюдайте правила соединения кабелей
КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ
Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.
Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).
Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.
Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).
Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9
- Сейчас в точке 1 фазы нет.
- При замыкании выключателя S она появляется.
Поэтому следует проверить все возможные варианты.
Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

2012-2017 г. Все права защищены.
38.Порядок расчета токов короткого замыкания.
Коротким
замыканием (КЗ) называется соединение
токоведущих частей разных фаз или
потенциалов между собой или с корпусом
оборудования, соединенного с землей,
в сетях электроснабжения или в
электроприемниках. Короткое замыкание
может возникнуть по различным причинам,
например, ухудшение сопротивления
изоляции: во влажной или химически
активной среде; при недопустимом нагреве
или охлаждении изоляции; механическом
нарушении изоляции. Короткое замыкание
также может возникнуть в результате
ошибочных действий персонала при
эксплуатации, обслуживании или ремонте
и т.д.
При
коротком замыкании путь тока
«укорачивается», так как он идет по
цепи минуя сопротивление нагрузки.
Поэтому ток увеличивается до недопустимых
величин, если питание цепи не отключится
под действием устройства защиты.
Напряжение может не отключиться даже
при наличии устройства защиты, если
короткое замыкание произошло в удаленной
точке и, следовательно, сопротивление
электрической цепи окажется слишком
велико, а величина тока по этой причине
окажется недостаточной для срабатывания
устройства защиты. Но ток такой величины
может быть достаточен для возникновения
опасной ситуации, например для возгорания
проводов. Ток короткого замыкания
производит также электродинамическое
воздействие на электроаппараты —
проводники и их детали могут деформироваться
под действием механических сил,
возникающих при больших токах.
Исходя
из вышеописанного, устройства защиты
следует подбирать по условиям величины
тока короткого замыкания (электродинамическая
прочность, указывается в кА) по месту
их установки. В связи с этим при подборе
устройства защиты возникает необходимость
расчета тока короткого замыкания (ТКЗ)
электрической цепи. Ток короткого
замыкания для однофазной цепи можно
рассчитать по формуле:
где
Iкз– ток короткого замыкания, Uф — фазное
напряжение сети, Zп- сопротивление цепи
(петли) фаза-ноль, Zт — полное сопротивление
фазной обмотки трансформатора на
стороне низкого напряжения.
где
Rп — активное сопротивление одного
провода цепи короткого замыкания.
где
ро — удельное сопротивление проводника,
L — длина проводника, S- площадь поперечного
сечения проводника.
Xп-
индуктивное сопротивление одного
провода цепи короткого замыкания (
обычно берётся из расчета 0,6 Ом/км).
Напряжение
короткого замыкания трансформатора
(в % от Uн):
Отсюда
полное сопротивление фазной обмотки
трансформатора (Ом):
где
Uкз — напряжение короткого замыкания
трансформатора (в % от Uн) приводится в
справочниках; Uн — номинальное напряжение
трансформатора, Iн- номинальный ток
трансформатора — также берутся из
справочников.
Приведённые
расчёты выполняются на стадии
проектирования. В практике на уже
действующих объектах сделать это
затруднительно из-за недостатка исходных
данных. Поэтому при расчете тока
короткого замыкания в большинстве
случае можно принять сопротивление
фазной обмотки трансформатора Zт равным
0 (реальное значение ≈ 1∙10-2 Ом), тогда:
Приведённые
формулы подходят для идеальных условий.
К сожалению, они не учитывают такого
фактора, как скрутки и т.д., которые
увеличивают активную составляющую
цепи Rп. Поэтому точную картину может
дать только непосредственный замер
сопротивления петли «фаза-ноль».
39.Ток
расцепителя, уставка тока, ток отсечки
автоматического выключателя.
Расцепитель
Ток,
протекающий через электромагнитный
расцепитель автоматического выключателя
приводит к выключению автомата при
быстром и значительном превышении над
номинальным током автоматического
выключателя, что обычно происходит при
коротком замыкании в защищаемой
проводке. Короткому замыканию
соответствует очень быстро нарастающий
высокий ток, что и учитывает устройство
электромагнитного расцепителя,
позволяющего практически мнгновенно
воздействовать на механизм расцепления
автоматического выключателя при быстром
возрастании тока, протекающего по
катушке соленоида расцепителя. Скорость
срабатывания электромагнитного
расцепителя составляет менее 0,05 секунд.
Уставка
тока на шкале маркируется заводом; в
таблице везде, кроме особо оговоренных
случаев, она обозначена в процентах
номинального тока расцепителя. Между
нижним и верхним пределами, указанными
на шкале, уставки регулируются плавно.
Отсечка
это
минимальное значение тока, который
вызывает мгновенное срабатывание
автомата).
Простое объяснение
Итак, для начала простыми словами расскажем, что собой представляют фазный и нулевой провод, а также заземление. Фаза — это проводник, по которому ток приходит к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в обратном направлении к нулевому контуру. Помимо этого назначение нуля в электропроводке — выравнивание фазного напряжения. Заземляющий провод, называемый так же землей, не находится под напряжением и предназначен для защиты человека от поражения электрическим током. Подробнее о заземлении вы можете узнать в соответствующем разделе сайта.
Надеемся, наше простое объяснение помогло разобраться в том, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить цветовую маркировку проводов, чтобы понимать, какого цвета фазный, нулевой и заземляющий проводник!
Причины явления
Ну и последнее, о чем хотелось бы рассказать – почему происходит обрыв нуля в квартире. Причин может быть множество, но наиболее реальными, судя по комментариям на форумах и личному опыту можно выделить:
Отгорание нулевого провода при скачке напряжения либо коротком замыкании. Некачественное подключение жил либо слабый контакт
Механическое повреждение линии стихией (к примеру, при сильном ветре) либо неосторожностью человека при ремонтных работах. Электропроводка старая и попросту провода измучены временем
Хищение либо злой умысел (иногда и такое случается).
Вот мы и рассмотрели виды и последствия обрыва нуля в трехфазной и однофазной сети, а также способы защиты от данного явления и советы по поиску неисправности. Если Вы сделаете правильное заземление в частном доме, а также защитите проводку специальными устройствами, то когда ноль оборвется, никаких бед не произойдет!
Также читают:
- Как определить фазу и ноль без приборов
- Почему в ванной бьет током
- Что лучше поставить: дифавтомат или УЗО?
Методы определения
Существует несколько способов, позволяющих отличить «ноль» от «земли».
Цветовая маркировка проводов
Профессиональные и добросовестные электрики никогда не будут монтировать проводку без соблюдения цветовой маркировки. При условии, что монтаж осуществлялся с соблюдением основных правил ПУЭ, каждый проводник имеет определенный цвет в зависимости от выполняемой функции:
- Синяя/голубая оболочка используется для маркировки нулевого проводника.
- Желто-зеленая оболочка (полосками) применяется для обозначения заземляющей жилы.
- С фазным проводом сложнее, поскольку он может иметь оболочку белого, черного, красного, оранжевого и других цветов. Независимо от выбранного цвета «фазы» такой монтаж будет правильным.
Синим маркируется ноль, зелено-желтым – земля, красным – фаза
Помните: даже если были обнаружены жилы соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не стоит спешить с выводами. Быть полностью уверенным в правильности монтажа можно исключительно при условии, что вы выполнили его самостоятельно. В остальных ситуациях подобный метод поиска «ноля» и «земли» будет некорректным. Поэтому переходите к остальным способам.
Дифференциальный ток
Намного проще отличить «ноль» от «земли», если на обслуживаемом участке имеется устройство защитного отключения (УЗО) либо дифференциальный автомат. Воспользуйтесь лампой с проводами, подключите прибор к фазе и одному из двух проводников. Если защита не сработала, то лампочка подключена правильно — к паре фаза-ноль. Если сработало УЗО и ветка оказалась обесточенной, то была задействована пара фаза-земля.
Если УЗО не сработало в обоих случаях, то возможны проблемы с функциональностью оборудования. О работоспособности устройства дифференциальной защиты можно судить по проведенному испытанию. На любом подобном оборудовании есть кнопка «Тест». Нажмите на нее.
Заземляющие контакты на розетках
Этот способ подходит для любого объекта, на котором используются двухполюсный вводный автомат и заземляющие розетки. Отключите автомат, что гарантирует отсутствие связи между «нолем» и «землей». Сделайте аналогичное со всеми бытовыми приборами. Возьмите мультиметр, активируйте режим «Прозвонка» и выполните процедуру между заземляющим контактом на розетке и двумя неизвестными проводами.
Когда заземляющий контакт розетки будет соединен с «нолем», на мультиметре будет показано огромное сопротивление, с «землей» — приближенное к нулевому значению. Данный метод поможет убедиться в правильности подключения заземляющих розеток.
Использование мультиметра
Перед проверкой токоведущих жил с помощью мультиметра следует зачистить проводку
Не забывайте о мерах предосторожности и обязательно выполните обесточивание электрической сети на обслуживаемом объекте
Если электрическая проводка не имеет цветовой/символьной маркировки либо монтаж выполнялся неизвестным мастером, тогда воспользуйтесь мультиметром. Однако сперва при помощи индикаторной отвертки определите «фазу». Настройте мультиметр, выбрав диапазон замера переменного напряжения более 220 В. Можно взять измерительный прибор любого типа. Не имеет значения конкретный размер диапазона: главное — выставить его выше 220 В.
На паре фаза-земля напряжение будет меньше
Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».
Не подходит мультиметр для поиска заземляющего проводника в электрической сети TN-S. «Ноль» и «земля» разделены от источника энергии до потребителя. Из-за разной длины проводов будет совершенно иное сопротивление, которое обуславливает полученную разницу в напряжении. Может оказаться, что разница потенциалов на паре фаза-земля будет выше, нежели на паре фаза-ноль.
Отключение нулевого провода (электрический щиток)
Убедитесь, что электрические приборы были отключены от сети, благодаря чему ток гарантированно не будет поступать на нулевой проводник. Загляните в распределительный щиток, расположение которого регламентируется правилами ПУЭ, отсоедините нулевой провод (открутите зажимы, вытащите кабель из вводного автомата и заизолируйте). Либо удалите проводник с нулевой шины, которая используется для дальнейшего разветвления нейтрали. В квартире или частном доме останутся два работающих проводника — заземляющий и фазный.
Виды заземления
В классификации видов заземления присутствует два основных его вида:
- Рабочее.
- Защитное.
Есть и несколько подгрупп: радиозаземление, измерительное, инструментальное, контрольное.
Рабочее
Существует определенная категория электрических установок, которые не будут работать, если их не заземлить. То есть, основанная цель сооружения заземляющей системы – это необеспечение безопасности эксплуатации, это обеспечение самой эксплуатации. Поэтому в этой статье данный вид нас интересовать не будет.
Защитное
А вот этот вид специально устраивается с целью обеспечить безопасность работы электроустановок. Он делится на три категории в зависимости от назначения:
- Молниезащита.
- Защита от импульсного перенапряжения (перегруз линии потребления тока или короткое замыкание).
- Защита электросети от электромагнитных помех (чаще всего данный вид помех образуется от рядом работающего электрического оборудования).
Нас интересует именно импульсное перенапряжение. Назначение заземления данного типа – это безопасность обслуживающего персонала и самой установки в процессе аварии или поломки оборудования. Обычно такая поломка внутри электрического агрегата – это замыкание провода электрической схемы на корпус прибора. Замыкание может происходить непосредственно или через любой другой проводник, например, через воду. Человек, коснувшийся корпус установки, подвергается воздействия электрического тока, потому что становится его проводником в землю. По сути, он сам становится частью заземляющего контура.Схема заземления в частном доме
Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту
Вот почему, чтобы устранить такие ситуации и устанавливается заземление корпуса на контур, расположенный в земле. При этом срабатывание заземляющей схемы – это толчок для системы автоматов, которые тут же отключают подачу электроэнергии к оборудованию. Все это располагается в специальных силовых и распределительных щитах.
Сопротивление заземлению
Есть такой термин, как сопротивление растеканию тока. Для простых обывателей легче будет воспринимать, как сопротивление заземлению. Вся суть этого термина заключается в том, что схема заземления должна работать корректно с определенными параметрами. Так вот сопротивление является основным из них.
Оптимальный вариант этого значения – ноль. То есть, лучше всего использовать материалы для сборки контура, у которых электропроводность самая высокая. Конечно, добиться идеала никак не получится, поэтому старайтесь выбирать именно те, у которых сопротивление самое низкое. К ним относятся все металлы.
Есть специальные коэффициенты, с помощью которых производится определение показателя сопротивления заземляющего контура, эксплуатируемого в разных условиях. К примеру:
в частном домостроение, где используются сети на 220 и 380 вольт (6 и 10 кВ), необходимо устанавливать контур с сопротивлением 30 Ом.
- монтируемая газопроводная система, входящая в дом, должна заземляться схемой в 10 Ом.
- молниезащита должна иметь сопротивление не более 10 Ом.
- Телекоммуникационное оборудование заземляется контуром 2 или 4 Ом.
- Подстанции от 10 кВ до 110 кВ – 0,5 Ом.
То есть, получается так, что чем больше мощность силы тока внутри оборудования или приборов, тем ниже должно быть сопротивление
Главное отличие
Самое главное, что нужно запомнить: схемы зануления и заземления имеют различное защитное действие. Ноль гарантирует быструю реакцию на изменение потенциалов или утечку тока для обеспечивающих защиту установок. Соответственно, при высоком напряжении обеспечивается отключение всех потребителей энергии: осветительных приборов, компьютера и других машин (в том числе, станков, трансформаторов).
Фото — отличие зануления и заземления
Заземлением же обеспечивается выравнивание потенциалов и защита от поражения током. Земля чаще применяется в домашних условиях, её монтаж можно легко сделать своими руками. Но здесь нет гарантии, что предохранители быстро отреагируют на утечку. Оптимальным вариантом для повышения гарантии безопасности является совместное применение зануления и заземления сетей и открытых частей машин.
Перед установкой любого из этих вариантов защиты, нужно обязательно получить разрешение на проведение работ. Также дополнительно проводится расчет защитного проводника, подведение к каждому потребителю в жилище земли и установка защитного оборудования.
Как проверить ноль и фазу без приборов
Забавный, но все же эффективный способ, позволяющий определить фазу и ноль без индикатора, мультиметра либо другого тестера. Все, что понадобится, — картофелина, 2 провода по 50 см и резистор на 1 МОм. Конец первого проводника подключается к сети, второй конец вставляется в срез картошки. Что касается второго провода, один его конец нужно расположить в том же срезе, на максимально возможном расстоянии от уже вставленной жилы, а другим концом будут «щупаться» выводы, на которых нужно найти фазу и ноль без приборов.
Вам это будет интересно Все о токе и его частоте
Определение с помощью картофелины
Определение происходит следующим образом:
- Если на срезе образовалось небольшое потемнение — это проводник, в котором находится фаза;
- Никакой реакции не было — найден ноль.
След от фазы Нахождение фазы и ноля — процесс, который может быть проведен многими способами. Наиболее надежные из них — обнаружение с помощью приборов. При этом нужно выполнять правила эксплуатации и безопасности.
Несколько слов об устройстве домашней электросети
В подавляющем большинстве случаев в квартирах практикуется прокладка однофазной сети питания 220 В/50 Гц. К многоэтажному дому подводится трехфазная мощная линия, но затем в распределительных щитах осуществляется коммутация на потребителей (квартиру) по одной фазе и нулевому проводу. Распределение стараются выполнить максимально равномерно, чтобы нагрузка на каждую из фаз была примерно одинаковой, без сильных перекосов.
В домах современной постройки практикуется прокладка и контура защитного заземления – современная мощная бытовая техника в своем большинстве требует такого подключения для обеспечения безопасности эксплуатации. Таким образом, к розеткам или, например, ко многим осветительным приборам подходят три провода – фаза L (от английского Lead), ноль N (NULL) и защитное заземление PE (Protective Earth).
В зданиях старой постройки заземляющего защитного контура зачастую нет. Значит, внутренняя проводка ограничивается только двумя проводами – нулем и фазой. Проще, но уровень безопасности эксплуатации электрических приборов — не на высоте. Поэтому при проведении капитальных ремонтов жилищного фонда нередко включаются и мероприятия по усовершенствованию внутренних электросетей – добавляется контур РЕ.
Современная однофазная домашняя электропроводка в идеале должны быть организована с тремя проводами – фазой, рабочим нулем и защитным заземлением
В частных домах может практиковаться ввод и трехфазной линии. И даже некоторые точки потребления нередко организуются с подачей трехфазного напряжения 380 вольт. Например, это может быть отопительный котел или мощное технологическое станочное оборудование в домашней мастерской. Но внутренняя «бытовая» сеть все равно делается однофазной – просто три фазы равномерно распределяются по разным линиям, чтобы не допускать перекоса. И в любой обычной розетке мы все равно увидим те же три провода – фазу, ноль и заземление.
Про заземление, кстати, говорится в данном случае однозначно. И это по той причине, что хозяин частного дома ничем не связан и просто обязан его организовать, если такого контура не было, скажем, при приобретении ранее построенного зданий.
