Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

Маркировка проводов

Провода маркируются по той же схеме, что и кабели. Первая позиция тоже обозначает материал жил — А — алюминий, а ее отсутствие — медь. На второй позиции могут стоять либо П (провод), либо ПП — провод плоский, Ш — шнур. В первом случае он может быть одножильным, во втором — обычно состоит из двух или трех (реже — больше) жил. Недавно появился новый вид — нагревательные провода. Они обозначаются ПН.

Маркировка проводов — какая буква что обозначает

И последняя — третья — позиция с буквами — это материал изоляции. Тут все стандартно:

• В — ПВХ;
• П — полиэтилен:
• Р — резина;
• Н — найрит;
• Л — хлопковая оболочка, покрытая лаком;
• О — хлопчатобумажная оплетка с пропиткой;
• М — из маслостойкой резины;

Но на этой позиции может находится информация о конструкции или назначении провода:

• Г — гибкий;
• Т — для прокладки в трубах;
• С — соединительный;

После букв стоят цифры. Это количество проводников (первая цифра) и их поперечное сечение (вторая).

Провода — П — обычный, круглый, ПП — плоский

При расшифровке маркировки главное — понять, где кабель, а где провод. Ведь буква «П» на второй позиции может обозначать полиэтиленовую изоляцию проводов. Ориентироваться можно по количеству букв — маркировка проводов обычно содержит 4 буквы, а кабелей — больше. Хоть это и не явный признак, но в большинстве случаев помогает. Зато остальная расшифровка маркировки проводов намного легче, чем кабельной продукции. Вот несколько примеров:

• АППВ:
  •  А — алюминиевые жилы;
  • ПП — провод плоский;
  • В — виниловая изоляция;
• ПНСВ:
  • буквы А нет — жилы медные;
  • ПН — провод нагревательный;
  • С —  стальная жила, круглая;

  • В — оболочка ПВХ;

    Расшифровка маркировки провода ПВС

• ПВ. У проводов этой марки через тире пишется цифра, обозначающая количество проводников в проводе (ПВ-1, ПВ-3):
  • П — провод;
  • В — виниловая оболочка (ПВХ).
• А и АС — алюминиевый провод неизолированный, АС — скрученный.
• ПР — провод с резиновой изоляцией.

Часто еще возникает вопрос: чем отличается провод от кабеля. В основном — количеством проводников. Провод чаще всего имеет одну жилу. Двух и трехжильные провода отличаются от кабелей тем, что у него есть только одна тонкая оболочка. У кабелей обычно их несколько.

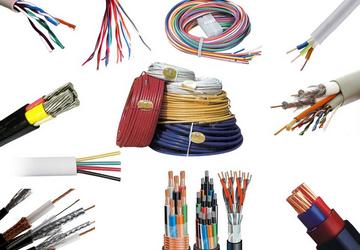

Разновидности электрических шнуров и их назначение

Электрокабели могут быть:

• Алюминиевыми
• Медными

В настоящее время предпочтение отдается электрокабелю с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия.

Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, электрокабель из меди служит дольше.

Тем не менее, алюминий дешевле меди, поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее.

Кроме металла токопроводящей жилы, электрокабели делятся на:

• Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.
• Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.

ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы испытываете необходимость в использовании и медного, и алюминиевого провода, делайте соединение только через клеммник

В противном случае образованная прямой скруткой гальванопара будет окисляться и либо греться, либо терять контакт.

Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.

Для скрытой проводки: технические характеристики

Из маркировки энергокабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного, или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.

Для скрытой проводки в стандартных сухих помещениях жилого или офисного предназначения чаще всего используются:

• АВВГ – плоский или круглый с алюминиевым одножильным проводником. В кабеле бывает от 1 до 4 жил. Негорюч.

ВВГ – плоский или круглый шнур с одножильным медным проводником. В электрокабеле может быть от 1 до 4 жил. Есть негорючая модификация ВВГнг и негорючая с пониженным дымовыделением ВВГнг-LS.

ПВС – электрокабель круглый, имеющий медные многожильные проводники

ШВВП – кабель плоский, с многожильными медными проводниками. Имеет малое сечение – 0,75 мм2 максимум. Используется при подключении бытовых электроприборов.
Или импортный NYM– аналог ВВГнг. Бывает только круглым.

Наружная электросеть

В деревянных домах или при дизайне интерьера в стиле ретро монтируется электропроводка открытого типа. В этом случае ведущую роль при выборе нужного провода играет материал стен строения.

В деревянных домах следует монтировать электропроводку только при помощи энергокабелей ВВГнг, ВВГнг-LS или NYM. Если вас смущает цвет негорючего шнура, закройте его подходящим по дизайну кабель-каналом.

Для монтажа вне помещений

Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ. Стальная лента-броня на таких энергокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие.

Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.

Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.

В комнатах с повышенной влажностью

Для помещений с повышенной влажностью – бань, сараев, подвалов и прочих хозпостроек требуется особая электропроводка. Особенно это относится к объектам, где повышена не только влажность, но и температура.

Если вы хотите заказать монтаж систем отопления, то можно обратиться к специалистам npo-energiya.ru. Они выполняют работы очень дешево и качественно.

Лучше всего использовать теплостойкие электрокабели с кремнийорганической защитной изоляцией марок ПВКВ или РКГМ.

ВАЖНО! Не забудьте при монтаже электропроводки в сырых помещениях позаботиться о заземлении самой проводки и всех электроприборов.

Требования к типам и способам крепления бирок

Коаксиальный кабель

Бирки для маркировок кабелей и проводов устанавливают порядок расположения элементов коммуникационных линий. Произведенное обозначение проводки в проведённых трассах и коммуникационных устройствах фиксируется в кабельном журнале. Журнальные записи постоянно обновляются по ходу осуществления изменений в структуре кабельных и проводных сетей.

Бирки могут быть различной формы, изготовленными из разных материалов. Маркеры имеют вид этикеток, наклеек, плоских пластиковых блях, полимерных покрытий. Бирками обозначают как группы проводников, так и отдельные жилы.

Маркеры силовых линий

Плоские изделия из пластика, согласно ГОСТу, имеют форму квадрата, круга и треугольника. Бляхи устанавливают на открытых участках проводных трасс и на кабельных муфтах. В случае параллельной прокладки токопроводов их маркируют в алфавитном порядке: А, Б, В, Г и так далее. Пластиковые бирки имеют два отверстия, сквозь которые продевают проводник. Кабель или провод зажимается в бирке и фиксируется в этом положении.

Линии напряжением до 1000 в обозначают бирками квадратной формы. Силовые кабели с напряжением свыше 1 тысячи вольт маркируют круглыми пластиковыми бляхами. Треугольными этикетками обозначают контрольные силовые линии. На нижнем фото приведены образцы маркеров.

Пластиковые маркеры

Бирки для маломощных цепей

Маркируют жгуты из нескольких проводов небольшими полимерными табличками с указанием устройства получателя энергии и дополнительной информации.

Бирка для жгута

Обратите внимание! Проложенные кабели, скрытые в конструкциях (трубах, блоках и колодцах), тоже должны быть с бирками

Расшифровка названия и номенклатура проводов ПВ1

Но прежде чем говорить о характеристиках провода, давайте разберемся с расшифровкой его названия, а также типами проводов ПВ1 выпускаемых в нашей стране. В дальнейшем это нам поможет технически грамотно выполнить покупку.

Расшифровка названия проводов ПВ1

Прежде всего расшифровка названия. И с этим у вас не должно быть сложностей. Вопросы может вызвать только цифра 1 в названии. Но давайте обо всем по порядку.

Расшифровка проводов ПВ 1

Итак:

• Первая буква – П. Она означает что это провод. Кроме проводов еще могут быть Ш – шнуры или К – кабели.
• Вторая буква – В. Она обозначает тип изоляции провода. В нашем случае это поливинилхлоридная изоляция. Она отличается устойчивыми физико-химическими свойствами поэтому часто применяется в качестве диэлектрика.
• Цифра «1» обозначает класс гибкости. Чем ниже эта цифра, тем большему радиуса изгиба может подвергаться провод.

Эта аббревиатура дает нам ответ и на вопрос установочным или монтажным является этот провод? Установочным называется провод, который предназначен для длительной эксплуатации в одном положении. То есть установили и забыли. А монтажный в процессе эксплуатации можно перезаводить многократно.

То есть исходя из класса гибкости ПВ1 в отличии от ПВ 3 (см. Провод ПВ 3 – характеристики и особенности) является установочным проводом. И перемещать его многократно не рекомендуется.

Номенклатура проводов ПВ1

Теперь можно обсудить и типы проводов ПВ1 выпускаемые нашей промышленностью и их особенности. В этом нам поможет ГОСТ 6323 – 79, которому должны соответствовать все провода данной марки.

Зависимость сечения провода и его массы

Прежде всего следует четко определиться, что все провода ПВ1 являются одножильными, как вы можете видеть на видео.

Это не всегда удобно для бытового применения, что является одним из основных ограничивающих факторов:

Сечение проводов может быть от 0,5 мм2 до 120 мм2. При этом в зависимости от сечения жилы изменяются ее структура и технические характеристики.

Провода ПВ 1 сечением до 10 мм2

• Так согласно ГОСТ 22483 провода сечением от 0,5 мм2 до 10 мм2 могут выполняться единой жилой. Данные провода относятся к первому классу по гибкости.
• А вот провода сечением от 16 мм2 до 35 мм2 уже должны состоять не менее чем из семи жил. За счет этого их гибкость увеличивается. Поэтому такие провода хоть и называются ПВ1, но инструкция относит их ко второму классу гибкости.

Провод ПВ1 16

Провода сечением от 50 мм2 до 95 мм2 должны быть изготовлены уже не менее чем из 19 проволок. А вот ПВ1×120 уже изготавливается не менее чем из 37 проволок. При этом согласно ГОСТа данные провода относятся уже ко второму классу гибкости.

Диаметр отдельных проволок для проводов различного сечения

Следующим важным фактором является толщина изоляции провода. Она так же зависит от сечения. Ведь вполне логично, что чем больше сечение провода, тем больше должна быть и его изоляция.

Толщина изоляции провода в зависимости от сечения

Последним критерием различия является цвет жил. Согласно ГОСТ проводов ПВ 1 цветовая расцветка может быть выбрана исходя из требований заказчика.

Окраска проводов ПВ 1

В то же время для проводов заземления существует отдельное требование. Как известно данная жила должна иметь желто-зеленую окраску (см. Цвет провода заземления). Так вот, для нее на участке провода в 15 мм должно быть не менее 70% одного цвета и 30% другого.

Форма маркировочных бирок

Какие бирки должны быть в плане формы, определяют Правила устройства электроустановок. Бирки для кабелей и проводов бывают:

• квадратными, которые применяются на бытовых электролиниях напряжением, не превышающим 1000 V;
• круглыми, используемыми для маркировки линий электропередачи, напряжение в которых выше 1000 V. Речь идет о линиях промышленного назначения, нуждающихся в обеспечении высокого уровня безопасности, необходимого при их прокладке и эксплуатации;
• треугольными — подобные бирки в форме треугольника с равными сторонами применяют для обозначения низковольтных проводов.

Маркировка проводов

Провода маркируются теми же способами, что и кабель, по ГОСТу. Выбор проводов огромен и здесь, главное, знать сферу их применения.

Маркировка/применение

NYM	Старая маркировка, классифицируется, как силовой кабель, задействован для стационарной прокладки внутренних осветительных и силовых линий
ПБ	Бытовой провод с прямоугольной или круглой медной жилой с изоляцией из целлюлозной бумаги, используется для обмоток электрических машин, функционирующих в среде электроизоляционного масла
AWG	Американский калибр проводов, обозначается на оболочке витой пары
ППИПК-2	Обмоточный провод, используется для изготовления и ремонта тяговых электродвигателей для железнодорожного и городского транспорта, специальных типов электромашин
А-35	Провод неизолированный, скрученный из алюминиевых проволок, для передачи энергии в воздушных электросетях
ПЭЛ	Обмоточный провод с медной жилой, используется для обмоток электрических аппаратов, машин и приборов в различных областях промышленности
L и N	Маркировка возле клемм подключения проводов, L – маркируются зажимы и контактные соединения, N – маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/провода

Клипсы (clip) применяются при монтаже электропроводки в трубах. Болтовые клеммы Klemsan обеспечивает надежное соединение для сильноточных цепей.

Для монтажа домашней внутренней электропроводки в квартире применяют провода с медными жилами, наиболее применяемый провод с маркировкой ПУНП, реже – ПРИ, ПРН, ПРТО. Провода ПВ2, ПВ3, ПВ4 – для внутреннего монтажа в электрических щитах.

Все розетки в доме являются источниками переменного тока, а для получения постоянного тока необходимы блоки питания или трансформатор напряжения с выпрямителем.

Задача высоковольтных проводов – передача электрических импульсов непосредственно от катушки зажигания на свечи.

https://youtube.com/watch?v=videoseries

Если вам нужно подключить принтер, то в этом случае, необходим драйвер принтера и usb-кабель, соединяющий его с компьютером. Обычно кабель приобретается отдельно, и экономить на нем не следует, поскольку хороший экранированный провод защитит принтер от ошибок и помех.

ВАЖНО! Из блока питания компьютера выходит толстый жгут проводов разного цвета и здесь важно знать правила цветовой маркировки проводов, выходящих из блока питания, тем самым вы будете знать по цвету провода, какое напряжение подается на провод и к каким узлам они подключаются. Цифровая передача осуществляется с использованием медных проводов, ВОЛС

Заземление в доме или квартире – обеспечивает защиту человека от поражения электрическим током. При этом заземляющий провод должен быть исключительно медным, одинарным или многопроволочным, а сечение – не менее сечения жил кабеля электропроводки

Цифровая передача осуществляется с использованием медных проводов, ВОЛС. Заземление в доме или квартире – обеспечивает защиту человека от поражения электрическим током. При этом заземляющий провод должен быть исключительно медным, одинарным или многопроволочным, а сечение – не менее сечения жил кабеля электропроводки.

Марки проводов, чаще используемых для устройства заземления: ПВ-3, ПВ-6, ECUY.

Методы маркировки провода и кабеля

При выборе маркировочных изделий электромонтажники ориентируются на условия эксплуатации, возможности и технические параметры бирок, наличие нужного оборудования и материалов изготовления.

До монтажа провода

Во многих ситуациях кабельные маркировки размещаются на трассах уже после прокладки. Однако в некоторых случаях возникает необходимость сделать это намного раньше. Наиболее ярким примером является ограниченное пространство или проведение работ на опасной высоте.

При таких раскладах могут использоваться следующие маркирующие изделия:

• ПВХ-трубки и кембрики разного диаметра, на которые нанесена информация о линии (они могут быть дополнительно защищены прозрачным скотчем, упрощающим фиксацию и повышающим защиту);
• термоусадочная трубка для изоляции;
• более простой и дешевый метод – указать информацию на куске плотной бумаги, приложить ее к кабелю и закрепить прозрачным скотчем или хомутом.

После монтажа провода

Если провод или кабель расположены в распределительном устройстве, то обозначения наносятся одним из следующих методов:

Перед тем, как соединять контактные дорожки с проводами, на последние надеваются кембрики из поливинилхлорида и термоусадочные трубки.
Самоламинирующийся маркер – это небольшая пластина, на одну сторону которой нанесено клеевое покрытие для фиксации к кабелю, а на другой имеется матовая поверхность под различные надписи. Бирку нужно приклеить к изоляции и дополнительно обернуть прозрачным скотчем (специальной электротехнической лентой). Выбранные материалы могут выдержать высокие температуры, характеризуются устойчивостью к воздействию агрессивной среды.
Кабельные бирки – нередко самый оптимальный вариант. Изделия изготавливаются из полимерных материалов и могут крепиться к кабельной оболочке несколькими способами

Пластик выдерживает высокие температуры, защищая надписи с важной информацией. Размеры, формы и содержание бирок подбираются согласно ПУЭ, ПТЭЭП и СНиП.
Для кабеля небольшого диаметра могут применяться полимерные флажки со стандартными обозначениями.
Гильза и контейнер подразумевают использование пластикового носителя, который крепится на провод, после чего внутрь него помещается маркер с печатными обозначениями.
Клипсы и кольца – для фиксации с буквами и цифрами до трех-четырех символов.
Самоклеящиеся нейлоновые маркеры.

Примеры расшифровки маркировки кабелей

Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5 мм2.

Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболчка кабеля не поддерживает горения.

Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.

Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. На этом все. Провода без изоляции, если есть еще буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.

Так выглядит кабель КГн

Как расшифровать АПвПу2г? Кабель с алюминиевыми проводниками (буква А первая), изоляция проводов из сшитого полиэтилена (Пв), оболочка кабеля из усиленного полиэтилена (Пу), двойная гидроизоляция (2г). В данном случае используется алюмополимерная лента в сочетании с продольными водонепроницаемыми лентами.

Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). То есть, это не силовой кабель, а используется для передачи различных данных (слаботочный). Проводники медные — так как нет буквы «А».

Продукция ААБл. Расшифровка такая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыт броней из двух стальных лент (Бл), под броней есть защитная подушка из пластмассовых лент.

АПвПу — алюминиевые жилы (А),  изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).

МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим

При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

• индикаторная отвертка;
• мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Электрический ток особо опасен для человека, к тому же он не виден. При монтаже проводки применяют провода разных цветов для безопасной и быстрой работы, буквами и цифрами обозначают сечение провода. Цветовые и символьные обозначения или, иначе говоря, маркировка прописана в стандартах, не стоит еенарушать, чтобы не подвергать свою и чужую жизни опасности.

Цветовая маркировка изоляции жил

Визуально провода отличаются друг от друга не только цветом и диаметром, но и количеством и видом жил. В зависимости от этой характеристики различают одножильные и многожильные электрические провода. Их многообразие находит свое применение в цепях переменного тока как в производственных трехфазных сетях напряжением 380В, так и в домашней однофазной сети 220В. Силовые цепи постоянного тока используют этот же стандарт электрических проводов.

Как правильно маркировать кабели и провода

Цветовая маркировка жил необходима для монтажа практически любой электросети. Она дает возможность быстро определить, для чего нужна та или иная жила. В результате ускоряется и упрощается монтаж электропроводки, а главное – снижается риск поражения человека электрическим током и короткого замыкания при эксплуатации электропроводки.

Отметим, что цветовая маркировка жил необходима, даже если речь идет о щите, установленном в доме с небольшим количеством кабелей. Ведь ремонтировать и обслуживать электропроводку в дальнейшем могут электротехники из соответствующих организаций. Кроме того, необходимость подобной маркировки четко указана в действующих ГОСТ и ПУЭ.

Правила маркировки кабелей в электропроводке

Цвета для разметки проводов выбраны не случайно. Они прописаны в правилах технич. эксплуатации электроустановок потребителей. Сокращенно – ПТЭЭПП. Там сказано, что жилы должны иметь цветовую и цифровую маркировку. Кроме того, соответствующие отметки должен иметь и сам распределительный щит.

В свою очередь в ПУЭ сказано следующее:

1. Распределительный щит должен иметь наименование на корпусе. Если щит установлен в квартире, то его маркировка необязательна. Если же он установлен снаружи, например, во дворе частного дома, тогда маркировка обязательна.
2. Внутри распределительного щита должен быть лист с таблицей, в которой перечислены все потребители электроэнергии с указанием потребляемой мощности. Кроме того, внутри должна быть схема сборки вводного щита, если таковая необходима.

Далее в ПТЭЭПП указано:

• Кабели и провода в модульном электротехническом устройстве следует маркировать цветом.
• На устройствах защиты должна быть маркировка, в которой указана группа электросети, для которой действует данное защитное устройство. Дополнительно должен быть порядковый номер и назначение данной группы (бойлер, освещение в гостиной и т.д.)
• В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно действующему ГОСТ 23594–79 используется следующая маркировка:

• Провод или кабель маркируется бирками, термоусаживаемыми трубками или лентами ПВХ. Разумеется, что надписи на бирках должны быть четкими и разборчивыми. Длина бирка должна быть более 2,5 сантиметров.
• Кроме того, маркировка может наноситься не на бирки, а непосредственно на провод или кабель. Здесь также обязательным условием является разборчивость и четкость маркировки, это можно увидеть на фото:

С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.

Итак, мы рассмотрели наиболее важные правила маркировки проводов. Теперь расскажем, как необходимо маркировать кабели при монтаже электропроводки.

Оборудование для маркировки кабелей

Маркировка кабелей и проводов – необходимая и важная задача для надежной и безопасной эксплуатации электропроводки. Каждый электрощиток должен иметь специальные метки, которые позволяют быстро разобраться в хитросплетении проводов и кабелей. Проблема заключается в том, чтобы сделать маркировочные бирки, которые будут служить длительное время.

Оптимальным решением для этого является специальный принтер (смотрите фото ниже) для печати бирок и этикеток с маркировкой.

Конечно, если Вы не занимаетесь профессионально электромонтажом проводки, в таком принтере нет необходимости. Для бытовой электропроводки можно приобрести кабельные маркеры, которые можно увидеть на фото ниже.

С их помощью можно быстро и просто маркировать силовые и контрольные линии в электрощитках.

Что еще нужно знать?

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже.

При монтаже в электрощите следует указывать группы электропроводки. Это позволяет быстро понять, какой именно входной кабель обслуживает проблемную или вышедшую из строя группу.

Если открывая электрощит непонятно, какой именно кабель отвечает за проблемную ситуацию, необходимо с помощью индикаторной отвертки локализовать проблему. Это может занять достаточно много времени, в зависимости от сложности электропроводки.

Если жилы не имеют цветовой маркировки, то это следует произвести их маркировку. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.

В результате мы получаем вот такую маркировку:

Теперь при ремонте можно быстро определить назначение каждой жилы. С помощью термоусаживаемых трубок или изоленты можно маркировать жилы не только в электрощите, но и в других устройствах, например, автоматах, УЗО и т.д.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Медные или алюминиевые?

Опять же, этот вопрос часто задают люди, которые не имеют никакого отношения к электромонтажу и не знают ПУЭ (правила устройства электроустановок). Если не углубляться в детали, то ответ будет единственным и очевидным: медные. Однако, провода с алюминиевыми жилами все еще используют. Главная причина – их низкая стоимость. А вот нужно ли экономить на этом, вопрос более интересный.

Рассмотрим основные недостатки алюминия:

• Более низкая проводимость (поэтому при аналогичных показателях проводимости тока сечение у алюминиевых проводов и кабелей будет больше);
• Низкая прочность, нельзя многократно изгибать;
• Подверженность быстрому окислению, как следствие – маленький срок службы.

А из преимуществ, напомним, только низкая цена. Но в итоге, если говорить об экономии, далеко не факт, что алюминиевые провода будут дешевле, так как у медных больше срок службы. И если говорить о долгосрочной перспективе, то медь оказывается выгоднее. Она в любом случае надежнее, поэтому выбирать стоит только медные провода.

Также важно помнить, что значение имеет не только выбор правильного провода и кабеля, но и его качественный монтаж. Это вопрос не только срока службы, но и безопасности

Если делать электропроводку правильно и с соблюдением всех норм, то она может прослужить десятки лет. Поэтому если у вас совсем нет опыта, то выбрать и купить провода вы можете самостоятельно, но вот доверить их прокладку лучше профессионалам. Это тот случай, когда экономить не стоит.
