Как правильно подключить автоматы в электрическом щите

Состав электрощита и его устройство

Электрический щиток представляет собой металлическую коробку, в которой находятся разные коммутирующие и защищающие устройства. Они соединяются с помощью проводов, к которым предъявляются особые требования.

В электрический щит через специальное отверстие проводится вводный кабель. После этого осуществляется подключение электрооборудования и укладка проводов внутри щитка. Соединять проводники нужно по разработанной схеме.

В состав современного домашнего щитка входят следующие коммутационные и защитные приборы, а также изделия другого типа:

  • Счетчик электроэнергии.
  • Автоматы. Ставятся на вход и на отдельные группы энергопотребителей. Обычно выбирается автоматический выключатель на вход, на осветительную группу и на мощное электрооборудование в квартире.
  • УЗО.
  • Дифавтоматы.
  • Таймер.
  • Реле напряжения и контроля фаз.
  • Прочая автоматика для управления и контроля.

Пошаговая инструкция, как подключить одножильный провод

После того, как приобрели УЗО и все необходимые приборы для монтажа, можно приступать к работе. Необходимо помнить, что все этапы монтажа нужно проводить последовательно и принять все меры безопасности.

Практические советы

Опытные электрики рекомендуют монтаж проводить в такой последовательности:

  • обесточить щит. Проверить наличие тока при помощи индикатора;
  • нужно позаботиться о том, чтобы никто неожиданно не включил электричество;
  • оборудование должно быть крепко защелкнуто на дин-рейке;
  • подключать устройство рекомендуют электрики по такому принципу – вверху все входящие провода, а снизу – исходящие. Данная общепринятая схема поможет избежать неразберихи при замене оборудования;
  • на проводке при подсоединении не должно быть перегибов;
  • лишние части кабеля отсоединить кусачками;
  • на 10 мм удалить с кабеля аккуратно изоляцию;
  • кабель установить в необходимые клеммы и закрепить. Необходимо следить за силой зажима – сильно закрученные клеммы быстро приведут к поломке рубильника;
  • включить подачу электроэнергии;
  • проверить доступ напряжения в рубильник при помощи индикатора.

Распространенные ошибки

Иногда случается так, что автовыключатель электроэнергии не выполняет свои функции, поэтому приходится переустанавливать заново. Чтобы избежать неисправностей, нужно не допускать таких ошибок в монтаже:

  • изоляция с провода попала под контакт. Если не снять изоляцию до монтажа, это повышает риск короткого замыкания, которое приводит к пожару;
  • подключение в одну клемму нескольких проводов с разным сечением. В этом случае хорошо затягивается только жила большого сечения, а тонкие жилы имеют плохой контакт, который приводит к оплавлению корпуса и пожару. Это происходит при подсоединении различных приборов к рубильнику. Чтобы избежать этого, нужно применять перемычки между кабелями и устройствами. Они делаются из проводов такого же сечения;
  • не соединять вместе медные и алюминиевые провода. Устройство придет в негодность по причине окислительного процесса при соединении двух металлов;
  • не стоит подключать ровный провод в клемму, а нужно загнуть его крючком, что увеличит площадь контакта и повысит производительность устройства, также такой кабель сложнее выдернуть из устройства.

Демонтаж автоматов

Чтобы начать любые работы с автоматами, необходимо отключить
подачу напряжения на них. Отключив подачу питания можно спокойно их
демонтировать, запомнив при этом (можно зафиксировать или промаркировать) все
входящие и выходящие соединения. При необходимости делается перераспределение
линий, в зависимости от нагрузки или их логическому соответствию (как вам
удобно).

Чтобы снять автомат необходимо поддеть его плоской отверткой
снизу или сверху, за специальное ушко. Это касается только новых автоматов,
старые советские автоматы откручиваются простой шлицевой отверткой.

Распределение линий

Сечение кабеля (медь) Номинал автомата
1,5 мм2 16 ампер
2,5 мм2 20 ампер
4 мм2 25 ампер
6 мм2 32 ампер

Как правильно подключить: порядок выполнения работ

Вы уже выбрали прибор, запаслись необходимыми инструментами, значит, можно выполнять монтаж автоматов в щитке. Если соблюдать строгую последовательность и все меры безопасности, то процедура пройдет достаточно быстро и безопасно для здоровья и жизни самого установщика. Порядок выполнения работ выглядит так:

  • обесточьте электрический щит. Проверьте, нет ли электричества, с помощью индикаторной отвертки;
  • позаботьтесь о том, чтобы не произошло неожиданное включение электроэнергии;
  • защелкните оборудование на ДИН-рейке;
  • позаботьтесь о надежной фиксации. Он не должен двигаться;
  • если полюс один, то снизу с клеммы выходит фаза цепи, а вверху с клеммы – фаза устройства;
  • если полюса два, то слева вверху и внизу на клеммы подаются одинаковые фазы, а справа на нижнюю и верхнюю клеммы подают ноль. Так определяется нулевая шина в щитке;
  • если полюсов три, то вход и уход фаз должен быть определен в четкой последовательности. Ориентируются по буквам латинского алфавита, которые нанесены снизу и сверху: А,В,С либо L1, L2, L3 (в зависимости от самого агрегата);
  • если полюсов четыре, то дополнительная клемма служит для ноля;
  • мнения электриков о том, как правильно подключить автомат сверху или снизу, иногда разделяются. Опытные специалисты советуют сверху крепить входящие линии, снизу – уходящие. Это общепринятая система, которая поможет избежать ЧП при замене оборудования в ближайшем или далеком будущем;
  • на кабелях при подключении не должно появиться перегибов, в таком случае система не будет нормально работать, возможны сбои, неточности;
  • лишние части линий питания надо удалить кусачками;
  • далее нужно удалить изоляцию с конца кабеля, если таковая имеется;
  • если кабель многожильный, то наконечники надо оконцевать. Таковы требования элементарной техники безопасности;
  • проверьте правильность подключения и надежность закрепления на ДИН-рейке;
  • установите кабель в клеммы и закрепите с помощью отвертки. Слишком сильное перетягивание может быть опасно для агрегата. Усердствовать в данном случае не стоит;
  • подайте напряжение;
  • проверьте, поступает ли напряжение. Организовать проверку можно с помощью индикаторной отвертки.

Важно подключать автоматы последовательно, чтобы не нарушить работу сети

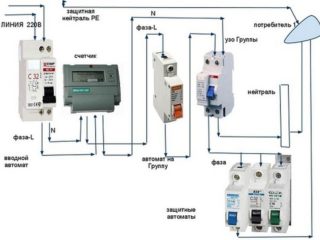

Подключать можно по схемам:

1)​ счетчик – агрегат – потребители;

2)​ счетчик – групповой агрегат – выключатель – группы агрегатов – потребители.

В первом случае при срабатывании устройства отключится вся сеть, во втором – лишь конкретная ее часть, где произошло ЧП.

Подключение

Для установки колодок и устройств автоматической защиты в электрических щитках предусмотрены специальные Din-рейки шириной 35мм. Как это делается, можно посмотреть на рисунке.

Установка УЗО

Указанные обозначения:

  • a – устанавливаемый автомат;
  • b – отвертка с плоским жалом;
  • c – защелка на автомате, при помощи которой он крепится к Din-рейке;
  • d – Din-рейка.

Установка производится следующим образом:

  • одним концом паза (там где нет защелки) автомат устанавливается на рейку;
  • жалом отвертки оттягивается защелка на пазе устройства защиты, как это делать, проиллюстрировано на картинке;
  • устройство прижимается к рейке и вытягивается отвертка, в результате оно надежно фиксируется.

Чтобы правильно подключить розетку к автомату в щитке, следует придерживаться следующего порядка действий:

  • с жилы кабеля снимается изоляционный слой (примерно 10мм);
  • зачищенный кабель вставляется в зажимной контакт, как это показано фотографии ниже;

Подключение провода

проверьте, не попала ли изоляция под зажим, после чего он затягивается винтом.

Соединение нескольких устройств защиты, установленных в электрощитке, можно выполнить проволочными перемычками, как это изображено на фото, при этом удобно использовать термонасадку.

Проволочные перемычки

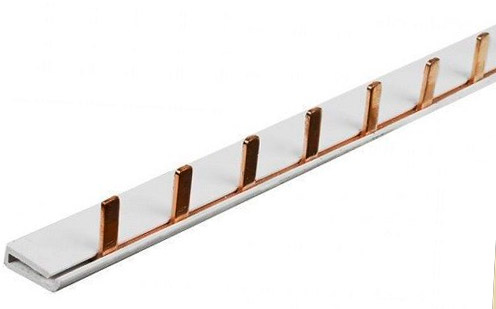

Для соединения нескольких автоматов выпускаются специальные шины (гребенки), которые значительно упрощают монтаж.

Шина «гребенка»

Правила сборки

Существуют определённые правила, которых следует придерживаться при сборке электрощита:

  • все провода внутри щитка должны быть такого же сечения, как и вводной провод;
  • любой модуль должен иметь вход вверху, выход — внизу;
  • если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.

Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:

  • предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
  • фиксация модулей на дин-рейках с помощью специальных крепежей;
  • установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;
  • раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
  • монтаж нулевого провода. Все провода монтируются за дин-рейкой;
  • подтяжка всех соединений с помощью отвёртки;
  • подача напряжения на автомат ввода и проверка работоспособности модулей;
  • проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.

Установка нового выключателя

Теперь нам надо понять, как заменить автомат в щитке на новое устройство. Последовательность работ та же, но в обратном порядке:

  1. С помощью отвертки-индикатора проверяем отсутствие напряжения на проводах.
  2. Верхнюю часть предохранителя накидываем на рейку.
  3. Зажимную проушину оттягиваем отверткой, низ предохранителя прижимаем к рейке и защелкиваем на рейке.
  4. Если была установлена гребенка-объединитель, то устанавливаем ее обратно на свое место.
  5. Заводим контактные провода в зажимы и затягиваем отверткой.

Обычно с подключением проводов проблем не возникает, особенно если до вас электромонтажники постарались на провода установить обжатые наконечники. Если это не так, то есть вероятность деформации кончика провода. Поэтому лучше деформированный кончик провода перекусить кусачками и снова зачистить от изоляции. Вот после этого можно с уверенностью устанавливать проводку на место и зажимать отверткой.

Теперь на автомат можно подавать напряжение. Для этого общий выключатель надо вернуть в исходное положение.

Осталось проверить новое устройство на работоспособность. В доме подключаем электроприборы, а на щитке смотрим на контакты. Если признаков нагрева или искрений нет — работа по замене проведена правильно.

Подготовка к установке распределительного щита

Необходимо сделать перед сборкой:

  • Выбрать электрощит в соответствии с типом проводки.
  • Рассчитать общую нагрузку по мощности каждой группы.
  • Рассчитать нагрузки на каждую группу по мощности каждого прибора.
  • Продумать места, в которых требуется работа УЗО.

Лучше иметь запасные места для дополнительных УЗО, в частном доме это может пригодиться. Полный список оборудования:

  • Электрощит.
  • Однотарифный электросчетчик классом точности от 2.
  • Вводный автомат 32 А.
  • Двухполюсный на 16 А, 2 штуки.
  • Однополюсный резервный, 2 штуки.

Все материалы для сборки могут обойтись Вам от 2000 рублей. При покупке электрощита не экономьте, поскольку дешевый щиток скорее всего придется переделывать и доукомплектовывать, а плохая пластмасса со временем стать хрупкой. Помимо этого, при пожаре недорогие щитки не соответствуют всем мерам безопасности.

Схема на несколько групп

Схема электрощита создается с учетом индивидуальных особенностей жилого помещения и хозяйственных построек, которые к нему примыкают. В планировании электрических коммуникаций существует целый ряд нюансов, именно поэтому, создавая собственную схему, неплохо было бы проконсультироваться со специалистом. Было бы идеально вообще делегировать планирование электрощита профессионалам, но если экономия бюджета на первом месте, можно все сделать и самостоятельно.

https://youtube.com/watch?v=7sz6sf-gUPg

Учтите, что простой схемой вы не обойдетесь. Понадобится схема на несколько групп. Что это значит? В многогрупповой схеме, помимо основного УЗО или дифавтомата применяются дополнительные УЗО меньшей мощности на каждую группу автоматов. Это делается для повышения надежности схемы.

В итоге, может получиться группа, в которой:

  • к счетчику подключается мощное УЗО;
  • к мощному УЗО подключаем защитные устройства меньшей мощности (3-4 шт.);
  • к каждому защитному устройству подключаем 3-4 автомата.

Чем больше групп вы запланируете в схеме, тем сложнее и дороже она будет. Но в тоже время, не стоит забывать, что многогрупповая схема намного безопаснее и удобнее в эксплуатации. Составляя схему электрощита на несколько групп, следуйте рекомендациям специалистов.

  1. Потребителей вроде электроплит, бойлеров, водонагревателей, кондиционеров, посудомоечных и стиральных машин необходимо обезопасить отдельными защитными устройствами.
  2. Розетки и электроприборы, находящиеся в ванной комнате, в любом случае требуют дополнительной защиты.
  3. Розеточные группы в каждом помещении запитываются и защищаются отдельно.
  4. Кухня обычно перегружена электроприборами, в том числе и приборами, напичканными сложной электроникой. Электрические коммуникации этого помещения также нуждаются в дополнительной защите.

Обратите внимание! Кухонные розеточные группы разумно будет защитить с помощью мощного стабилизатора напряжения

Параллельно со схемой электрощита, неплохо набросать план размещения потребителей электроэнергии с расположением розеток и выключателей. Это нужно не только для нового дома или квартиры, но и для уже эксплуатируемого жилья. В последнем случае, вы просто переносите реальное расположение розеток и выключателей на план, если конечно, не планируется глобальная переделка. План размещения потребителей электроэнергии облегчит и ускорит составление схемы электрощита на несколько групп. А в новом доме он пригодится для будущей прокладки электрических коммуникаций во всех жилых комнатах и помещениях хозяйственного назначения.

Обзор моделей автоматов для счетчика

Автоматы производят множество производителей, в том числе и с мировым именем. В таблице приведен краткий обзор популярных в нашей стране устройств с указанием основных характеристик и примерной стоимости.

Модель Характеристики Ориентировочная стоимость, руб.
Legrand TX3 6000 404054 C 3P 10 A Номинальный ток — 10 А Количество модулей — 3

Электрическая износостойкость — 10 тыс. циклов

480
ABB 1-пол. С16А Тип крепления — DIN Номинальные токи — от 6 до 63 А

Количество модулей — 1

170
ABB SH201L 2CDS241001R0164 C16 Номинальный ток — 16 А Номинальное напряжение 230-240 В

Номинальный ток 16 А

Частота 50-60 Гц

Электрическая износостойкость — 10 тыс. циклов

210
IEK ВА47-29 3Р 50А C Номинальное напряжение 230/400 В Частота 50 Гц

Степень защиты IP 20

380

Как правильно устанавливать автоматы

Для того чтобы автомат прочно сидел на своём посадочном
месте, необходимо надежно закрепить DIN- рейку. Если DIN рейка установлена правильно, устанавливаемый автомат просто
защелкивается на неё.

Установка и демонтаж автомата

Как правильно вставлять провода в автомат? Нужно всегда помнить, что в один зажим (однополюсной автомат) можно вставлять не более двух проводов, и ни в коем случае не медь с алюминием. Также нужно помнить, что мягкие многожильные провода (например NYM или ПВС) необходимо обжимать гильзой.

Перемычки между автоматами необходимо делать кабелем
одинакового сечения, с сечением не менее 4кв.мм (или с сечением соответствующим
предполагаемой нагрузке эту на группу автоматов).

Кабель для перемычек слишком тонкий

Лучше всего для перемычек между автоматами использовать специальные гребенки, они в разы упрощают весь процесс, а также позволяют создать более качественный контакт между автоматами.

Гребенка

Подключение

Для установки колодок и устройств автоматической защиты в электрических щитках предусмотрены специальные Din-рейки шириной 35мм. Как это делается, можно посмотреть на рисунке.

Установка УЗО

Указанные обозначения:

  • a – устанавливаемый автомат;
  • b – отвертка с плоским жалом;
  • c – защелка на автомате, при помощи которой он крепится к Din-рейке;
  • d – Din-рейка.

Установка производится следующим образом:

  • одним концом паза (там где нет защелки) автомат устанавливается на рейку;
  • жалом отвертки оттягивается защелка на пазе устройства защиты, как это делать, проиллюстрировано на картинке;
  • устройство прижимается к рейке и вытягивается отвертка, в результате оно надежно фиксируется.

Чтобы правильно подключить розетку к автомату в щитке, следует придерживаться следующего порядка действий:

  • с жилы кабеля снимается изоляционный слой (примерно 10мм);
  • зачищенный кабель вставляется в зажимной контакт, как это показано фотографии ниже;

Подключение провода

проверьте, не попала ли изоляция под зажим, после чего он затягивается винтом.

Соединение нескольких устройств защиты, установленных в электрощитке, можно выполнить проволочными перемычками, как это изображено на фото, при этом удобно использовать термонасадку.

Проволочные перемычки

Для соединения нескольких автоматов выпускаются специальные шины (гребенки), которые значительно упрощают монтаж.

Шина «гребенка»

Элементы распределительного щита

Прежде чем разбираться с планом электрического щитка, необходимо узнать, из каких элементов он состоит:

  1. Вводной автоматический выключатель. Устанавливают для обеспечения безопасности всей проводки. Позволяет отключить электропитание помещения, чтобы провести замену элементов, безопасную профилактику. Для удобства перед модулем ставят рубильник и на него заводят питающий электрокабель.
  2. Электросчетчик. Ведет подсчет расхода электроэнергии в помещении, устанавливается на входе, со всем оборудованием или отдельно, например, на лестничной площадке.
  3. Устройство защитного отключения. Предотвращает пожары, защищает от ударов током. В маленьких квартирах с небольшой нагрузкой достаточно одного, в больших – потребуется несколько, на отдельные линии, потребляющие большое количество энергии (стиральная машина, электрическая плита).
  4. Автоматы линейные. Отделяют линии разных помещений, технику, освещение. Уберегают проводку, бытовую технику от замыкания, перегрузки. Предотвращают пожар, срабатывая от нагрева.
  5. Дифференциальный автомат защиты (диффавтомат). Обеспечивает пожарную безопасность, предотвращает перегруз электропроводки.
  6. DIN-рейка. Крепится к задней стенке электрощита, выполняет функцию крепления. Количество зависит от размеров шкафа, не ошибиться поможет план монтажа.
  7. Соединительные шины. Предназначены для подключения проводов заземления, рабочих нулей. Выделяют нулевые и заземляющие шины-клеммники. В электрощите используют оба.
  8. Распределительные шины. Связывают линейные автоматические выключатели, УЗО, диффавтоматы через входной клеммник. Используются для токового проводника, рабочего нуля.

Конструкция и назначение заземляющих устройств

Подобные конструкции подразделяются на рабочие и защитные устройства.

  1. Рабочее используется для организации безопасности функционирования агрегатов промышленного назначения. Также распространено в частных хозяйствах.
  2. Система защитного заземления обязательна для электросетей в жилом секторе.

Установка заземляющего устройства (ЗУ) требуется в соответствии с Правилами устройства электроустановок и Правилами эксплуатации электроустановок потребителей.

Прикосновение людей к токоведущим частям, открытым в результате неправильной эксплуатации электрооборудования, дефектов конструкции, прихода в негодность изоляции и других причин, встречается часто. Некачественная конструкция ЗУ и ее монтаж может повлечь тяжелые последствия для людей: электрический шок, ожоги, нарушение работы сердца и иных органов человека поражение током часто приводит к ампутации конечностей, инвалидности и даже летальным исходам.

Система заземления состоит из наружной и внутренней частей, которые стыкуются в электрическом щитке. Наружное заземляющее устройство состоит из комплекса металлических электродов и проводников, отводящих аварийный ток от электрооборудования в землю в безопасных для людей местах. Электроды называются заземлителями. Электрические жилы – это заземляющие проводники, представляют собой штыри длиной 1,5 м, диаметром 1 мм.

Простая конструкция изготавливается из одного электрода. Применяется в молниеотводах или для защиты удаленных объектов и оборудования. В индивидуальных хозяйствах предпочтение отдается многоэлектродным устройствам. Размещаются в один ряд и называются линейными профилями ЗУ. Стандартная длина цепи — 6 метров. Между собой соединяются латунными муфтами, крепление резьбовое, сварка не рекомендуется. Заземляющие проводники устанавливаются через клеммы. Скручивания, пайки жил исключаются.

По-прежнему распространено такое устройство, как контур заземления (замкнутый вариант). Сооружается на расстоянии не ближе 1 метра и не далее 10 метров от дома. Размещается в траншее в виде равностороннего треугольника. Длина стороны 3 м, глубина – 50 см, ширина – 40 см. По углам вбиваются заземлители. Эта же операция проделывается с другими вертикальными электродами (не свыше пяти единиц). Заземлители в нижней опорной части свариваются с горизонтальными изделиями.

Конструкция контура несложная, ее можно сделать собственными руками. Но работа упрощается при использовании готовых заземляющих устройств, представленных на рынке, в комплекте с которыми есть провода заземления. Финансовые потери окупятся за счет применения качественных материалов, стойких к коррозии и с большим сроком эксплуатации.

Виды щитков для частного дома

Электрические щиты предназначаются для безопасной подводки и распределения электроэнергии по всему частному дому. В зависимости от своего функционального назначения делятся на следующие виды:

  • Вводные устройства, обустраиваемые в месте подводки силового кабеля.
  • Ящики для установки выносного электрического счетчика.
  • Распределительные щиты, монтируемые непосредственно в доме и предназначенные для разводки внутренних питающих линий, а также их защиты.

Они практически не отличаются от таких же изделий, устанавливаемых в квартирах городских строений. Различие обычно проявляется лишь в том, что в них устанавливается значительно больше образцов контрольного, защитного и распределительного оборудования. В частных хозяйствах также имеется возможность сделать отдельный щиток, предназначенный специально для обслуживания линий освещения.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

Для чего нужен щиток

Электрощитом могут называться несколько систем. К ним относится распределительный щиток, главный и групповой. Все они работают по одному принципу. Для чего предназначается электрощит? У него есть несколько функций:

  • Он должен принимать энергию от внешнего источника.
  • Электрический щиток используется для распределения энергии по разным группам потребителей;
  • Еще одной функцией щитка является защита проводки. Он предотвращает короткие замыкания.
  • Современные щитки способны следить за качеством энергии, которая поступает потребителю, и при необходимости реагирует на это.
  • Электрический щиток должен гарантировать абсолютную безопасность, защищать людей от многих поражающих факторов.

Небольшое устройство должно отвечать многим требованиям. Это требует внимательного и вдумчивого подхода к работе с электрическим щитком. Установка прибора не обойдется без проведения точного научного расчета. Однако все сложные понятия и процессы могут быть представлены в виде простых рекомендаций. Основные требования прописаны в ГОСТе.

Аудит щитка

Замену автоматов  в щите, стоит начать прежде всего с его визуального аудита. Сначала необходимо ничего не трогая руками, просмотреть все установленные автоматы и подключения к ним. В большинстве случаев этого бывает достаточно чтобы выявить неисправность в электрощите. Также визуальный осмотр поможет указать на допущенные ошибки при монтаже щита.

Проверяется соответствие номинала автомата сечению кабеля подключенного к нему. Определяются все подгорания или оплавления проводов и зажимов. Вручную проверяется надежность всех соединений (подкручиваются все зажимы автоматов и нулевых шин).

И халтурщиком

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
