Как правильно подключить узо

Как подключить УЗО

Для того, чтобы выполнить монтаж, достаточно элементарных знаний электротехники. Необходимо лишь подключить фазный и нулевой проводники входящего и исходящего кабеля к одноименным контактам прибора. Но некоторые нюансы о том, как правильно подключить УЗО, нужно напомнить.

1. Перед УЗО для его защиты необходимо установить «автомат», номинал которого должен быть ниже защитного устройства.
2. При использовании нескольких приборов нельзя подсоединять к сети потребители, подключая проводники от разных устройств. Фазный и нулевой проводник должен идти от одного защитного устройства.

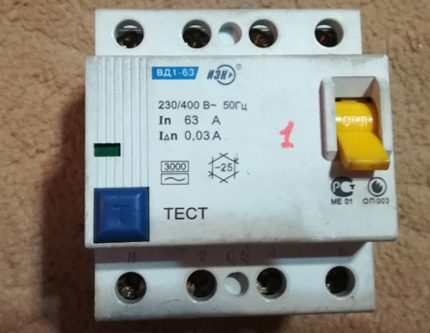

3. Контролировать правильность подключения нужно нажатием кнопки «ТЕСТ» на корпусе устройства. Если ошибки нет – электропитание отключится.

Подключение УЗО без заземления

Такой способ электромонтажа является правильным. Многие ошибаются, считая необходимым использование трехпроводной сети (фаза, ноль, земля). На самом деле заземление никак не участвует в схеме подключения прибора. Он выполняет защитную функцию, отключая электропитание при возникновении тока утечки вне зависимости от того, заземлены потребители или нет.

Но использование заземления вовсе не будет нарушением. В случае повреждения изоляции возникает утечка, но она уходит в «землю», снижая потенциал на корпусе электроприбора. Разница между силой тока на вводе (фазный проводник) и на нулевом проводе все равно остается. Прибор «чувствует» эту разницу и отключает электропитание. Таким образом, защитная функция будет выполнена в любом случае.

Если защита отсутствует

Эксплуатация не заземленных приборов может привести к трагедии в случае повреждения изоляции и «пробое» на корпус. Монтаж заземления снижает риск, но не устраняет его полностью. Если нарушается целостность заземляющего провода и повреждение не будет вовремя замечено и устранено, человек может попасть под напряжение. Установка УЗО, в отличие от заземления, гарантированно обезопасит домашнюю электрическую сеть. Не стоит пренебрегать безопасностью.

Правила для подключения аппарата

Существуют стандарты, коими определяются нормальные условия для установки и последующей эксплуатации УЗО. Эти стандарты зафиксированы, в частности, документами ГОСТ Р 51326.1-99 и Р 51327.1-99.

Поэтому следующих критериев необходимо придерживаться, применяя на практике УЗО:

• оптимальный температурный диапазон окружающей среды -5 + 40°C;
• значение относительной влажности воздуха не выше 50% при +40°C и не выше 90% при +20°C;
• граничное значение высоты над уровнем моря 2000 м;
• отсутствие мощных магнитных полей в непосредственной близости с прибором.

Как указывает ГОСТ Р 50571.3-94, для схем подключения в зданиях важным и необходимым условием нормального действия УЗО в составе электроустановки здания видится отсутствие в зоне его действия какой-либо связи нулевого рабочего проводника с заземленными элементами электроустановки и «земляным» защитным проводником РЕ.

Каждое устройство в моменты эксплуатации осуществляет контроль на утечку в рамках определённых границ. Это называют – зоной чувствительности защитного прибора УЗО. В этой зоне исключается какая-либо связь нулевой шины с заземляющим проводником

Для системы заземления TN-C-S, в распределительных щитах электроустановок, в точках, где разделяется PEN-проводник, следует предусматривать раздельные зажимы либо шины для нулевого рабочего N и нулевого защитного РЕ проводника.

Учитывая, что прибор УЗО реагирует на «земляную» утечку как нулевого, так и фазного проводника, на линиях, как правило, следует ставить автоматические защитные выключатели.

Классическое исполнение схемы типа TN-C-S, где непременным атрибутом коллекции является земляная шина. По мнению многих специалистов эта схема считается оптимальным вариантом для использования УЗО (+)

Внедрение автоматических выключателей позволяет быстро определить неисправный участок цепи путем поочередного отключения отдельных линий.

Благодаря автоматам исключается демонтаж «ВРУ» при обнаружении неисправного участка, включая участок с утечкой по нулевому проводнику.

ГОСТ Р 50571.9-94 содержит конкретные указания, направленные на выполнение действий по защите нулевого рабочего и нулевого защитного проводников.

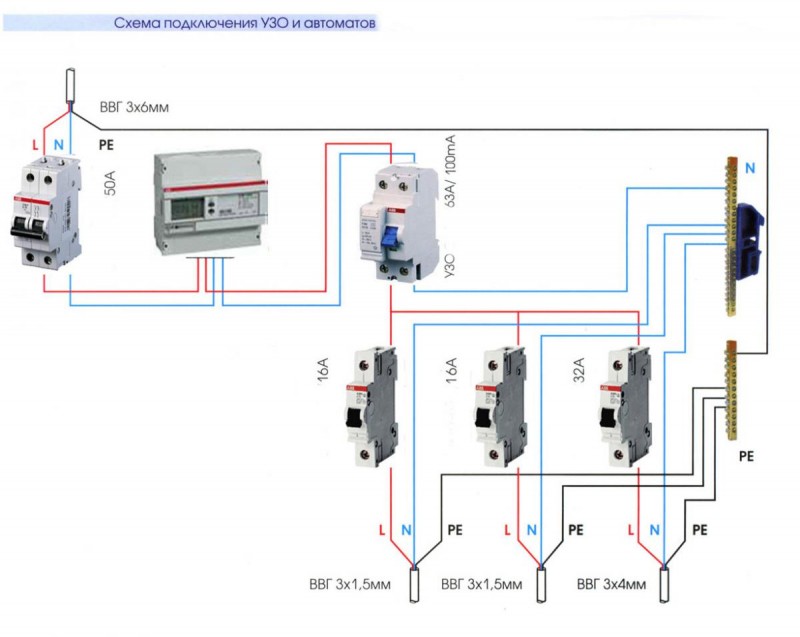

Схема подключения УЗО

Началом распределения электрической сети выступает вводный автоматический выключатель. Выполняется установка двухполюсного ВА на 40 Ампер при максимальной нагрузке 8,8 кВт. Далее контакты фазы и ноль направляются в электрический счетчик. Данная схема предусматривает установку электрического счетчика на 5-60 Ампер. Остальные контакты выводятся к нагрузке. При планировании установки противопожарного УЗО выбираем номинал 300 мА / 50Ампер. Таким образом величина протекания силы тока по противопожарному обязана пребывать на ступень выше того номинала, который имеет вводный автоматический выключатель.

Обратите внимание, и на схему подключение трехфазного узо:

Следует отметить, что противопожарное не способно защитить человека от удара током. Однако оно предохраняет электропроводку постройки с чувствительностью утечки электротока в 300мА, что предполагает грубую отсечку. В результате будет предупреждено короткое замыкание и возможное возгорание путем обесточивания всего объекта до момента устранения утечки тока.

Схемы подключения УЗО селективной отсечки

Собственно, схемные решения в данном случае теоретически не имеют каких-то особенностей, которые отличали бы их от построения схем с другими типами приборов группы.

Другой вопрос, в какой последовательности включать, допустим, селективную отсечку и отсечку на прямое касание?

Типичное исполнение прибора, которым обеспечивается блокировка электропитания на случай утечки тока и прямого касания. Настройка по току отсечки, как правило, составляет не менее 30 мА

Если же рассматривать аппарат селективного отключения в единичном варианте, то он в этом случае является элементом простейшей схемы и монтируется стандартно:

1. Первым устанавливается автоматический выключатель.
2. Далее следует УЗО типа S.
3. Затем нагрузочная цепь.

Между тем защиту применяют в самых разных вариантах пользования электрическими сетями.

К примеру, необходимо обеспечить высокую надежность работы трехфазного электродвигателя. Как в этом случае организовать защиту через УЗО селективного типа?

Другой вариант исполнения – четырехполюсный аппарат – более удобное, с точки зрения возможностей конфигурации электрической разводки. При помощи этого модуля легче манипулировать с разводкой «земляной» шины

Здесь успешно подойдет четырехполюсный прибор, с помощью которого можно организовать схему защиты от КЗ (короткого замыкания) обмоток.

Подключение также осуществляется посредством промежуточной вставки УЗО. То есть прежде включается автомат, вторым номером идет селективная защита, третьим – электродвигатель.

Вариант схемного решения с электрическим двигателем. Простое и довольно эффективное решение по защите мотора от возможных межфазных замыканий или коротких замыканий на корпус

Однофазную схему под стандартные нужды, такие как освещение и электропитание, можно довольно просто сконструировать, применив двухполюсный прибор и несколько автоматических выключателей.

Разводка однофазных каналов в каждую отдельную комнату выполняется через автоматические выключатели, которые запитываются фазой, исходящей от аппарата защиты.

Это, можно сказать, классическое схемное решение, которым пользуются в большинстве случаев владельцы муниципального жилья, собственники домов, коттеджей.

Классический схемный вариант с одним прибором токовой защитной отсечки под разводку нескольких электрических цепей. Обычное решение в домах старых построек, где не предусматривалось использование земляной шины

Современные проекты жилья предполагают организацию схем с обязательным присутствием заземляющей шины. Поэтому для таких решений характерным является незначительное изменение/дополнение схемы разводки.

В частности, дополнительным элементом разводки становится заземляющий проводник (PE), который является такой же неотъемлемой частью, как и шина нуля.

Альтернативное схемное решение с той же секторальной вариацией разводки и с применением тех же приборов. Только в этом варианте уже используется заземляющая шина. Подобный пример видится более эффективным в плане защиты

В квартирах, домах, коттеджах устройства селективной защиты выступают обязательным дополнением квартирного электрощита, когда жильцы пользуются бытовыми приборами:

• стиральной машиной;
• посудомоечным агрегатом;
• мощной электрической плитой (печкой).

Причем этот тип аппаратов (селективных) выступает, как правило, второй защитной ступенью, тогда как на первой ступени действуют УЗО отсечки при непосредственном прямом контакте.

То есть имеет место групповое включение устройств и это действительно эффективный вариант в плане безопасности эксплуатации бытовых электрических сетей.

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

• Простая одноуровневая схема с одним прибором защиты.
• Одноуровневая схема с несколькими приборами защиты.
• Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

• Для стиральной машины — 2300/220 = 10.5 А
• Для бойлера — 1600/220 = 7.3 А
• Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

Таблица мощностей УЗО

Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Монтаж щитка

Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.

Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.

Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.

Установка в сложных условиях

Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.

Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):

• кабели на столбе в защитной оболочке, коробах, каналах;
• шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
• до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
• щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
• вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
• заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
• после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).

Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.

Кто должен устанавливать УЗО в щитке?

По закону устанавливать УЗО к вам в квартиру не обязан никто. Электрика в вашем доме — это зона вашей ответственности. Сегодня согласно правилом ПУЭ и СНИПам, наличие УЗО обязательно во всех жилых помещениях. Это правило действует при сдаче жилых строительных объектов. Но в старом жилом фонде, например Москвы, установку УЗО производят только в рамках капитального ремонта. И по итогу всё равно за ваши деньги. Также стоит понимать, что не на всякую старую проводку, возможна установка УЗО. В некоторых случаях необходимо прокладывать новую проводку или линию.

Для качественной диагностики работы УЗО, установки или замены, обращайтесь к нам. Мы профессионалы, поможем подобрать и проконсультируем вас по телефону. +7 495 760 36 77

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Как правильно подключить УЗО и автомат

Современные защитные аппараты выпускаются в стандартных модульных корпусах и устанавливаются на DIN-рейку.
При ручном включении УЗО в этой схеме замыкаются сразу 3 контакта: 1.
Или, к примеру, при ремонте розетки мастер случайно соприкасается с токонесущей поверхностью. В редких случаях, может понадобится набор торцевых ключей, и электрический тестер.
Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет. Если её там нет, посмотрите в инструкции к прибору. Схема подключения УЗО в трехфазной сети Схема подключения УЗО в трехфазной сети без заземления Ниже приведена примерная примитивная схема подключения двухполюсных и четырехполюсных УЗО в трехфазной четырехжильной сети без защитного заземления.
Этот показатель не следует путать с номинальным током рассматриваемого устройства. Защиты для УЗО в этом случае нет. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения. Второй — подключить к нему автоматы, суммарный ток которых будет не более 25 А.

Особенности подключения групповых узо С выбором номиналов для УЗО думаю, разобрались. При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. Кроме того, что автоматический выключатель спасает УЗО от токов перегрузки, он еще защищает от трех видов КЗ , которые могут возникнуть в схеме при нарушениях изоляции между: 1.

Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. Схемы подключения УЗО в трехфазной сети Городское жилье, как правило, питается от трехпроводной однофазной сети. Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного противопожарного. Кстати, неправильная полярность подключения моментально выведет прибор из строя. А это уже приличный дисбаланс, который приведет к увеличению суммарного магнитного потока.

Мало кому хочется работать в летнее время, включая и меня:. Однозначно перед автоматом. Безусловно, все подробности подключения нужно смотреть на схеме, нарисованной на корпусе. По сути, просто сработает электромагнит, находящийся внутри УЗО или дифавтомата, который будет действовать на расцепитель по средству защелки. Итак, схема подключения этого прибора производится через три клеммы контакта : фаза; ноль; тестирование.
УЗО или дифавтомат? Что лучше выбрать?
