Одноэтажный каркасный дом с односкатной крышей

Особенности проектирования односкатных крыш

Проектирование домов с односкатной крышей имеет ряд технических и архитектурных особенностей. Если правильно учитывать их, то результат будет высокого качества

Важно также соблюдать все необходимые правила эксплуатации крыши. Перечислим некоторые из этих особенностей и правил:

1. Необходимо тщательно спроектировать внешнюю отделку дома. Здесь наверняка понадобиться участие опытного дизайнера, архитектора. Плоская крыша исключает многие варианты отделки, которые приемлемы для двускатной крыши.
2. При проектировании крыши требуется обеспечить высококачественную гидроизоляцию, поскольку уязвимость и склонность к протечкам у плоской крыши гораздо выше. Например, необходимость периодической очистки крыши от снега механическим способом может легко повредить наружный защитный слой кровли, а потому следует использовать прочные материалы.
3. При строительстве крыши также необходимо участие профессиональных кровельщиков, чтобы исключить брак или отклонение от строительных нормативов.
4. Нужно регулярно контролировать состояние крыши, поскольку своевременное устранение дефектов значительно снизит расходы на содержание дома.

При проектировании односкатных крыш исходными данными для расчётов являются следующие сведения:

1. Техническое задание на проектирование. Это может быть традиционный нормативный документ или дизайнерский проект, эскиз, рисунок.
2. Данные по максимальной нагрузке от снежного покрова.
3. Планируемый угол наклона крыши.
4. Материал несущих стен.
5. Предельные нагрузки на стены.
6. Данные по преимущественному направлению ветра.
7. Планировка помещений.
8. Конструкция фундамента.
9. Общий бюджет объекта.

Самым важным моментом при проектировании односкатной кровли является выбор варианта исполнения стропильной системы. Тип стропильных ферм и количество распорных элементов определяется растоянием между стенами дома.

Конструкция стропильной системы определяется длиной пролёта здания

В качестве покрытия односкатной крыши можно использовать любой кровельный материал. В конструкцию кровли в зависимости от планируемого покрытия вносятся соответствующие изменения. Это касается схемы обрешётки, размеров и прочности используемых материалов.

Видео: проектирование наклона крыши

Односкатные крыши, крыши с несколькими наклонными скатами на разных уровнях, навесы открывают множество рациональных вариантов при проектировании жилища. Современные прочные материалы позволяют реализовать самые оригинальные дизайнерские решения. Эти и другие факторы позволяют увеличивать число застройщиков, выбравших односкатные крыши.

Достоинства и недостатки крыши с одним скатом

Данный тип крыши считается одним из самых простых по своей конструкции и реализации. В некоторых случаях односкатная крыша сооружается с помощью железобетонных плит, однако в большинстве случаев применяется стропильная система.

Достоинства односкатной крыши:

• Экономическая выгода. Этот тип крыши считается одним из самых дешевых благодаря минимальному использованию строительных и кровельных материалов.
• Простота монтажа – провести установку крыши можно самостоятельно.
• «Скромный» вес. В сравнении с другими типами крыш односкатная имеет небольшой вес, а значит не нужно сооружать слишком мощный фундамент.
• Универсальность. Односкатная крыша подходит для абсолютно любых построек, в независимости от их функционального назначения и размеров.
• Практически не подвергается нагрузкам, создаваемым порывами ветра.
• Количество используемого дерева уменьшается в 2-3 раза в сравнении с другими типами крыш, что особенно актуально в регионах, где нет лесов, а древесина стоит очень дорого.
• Под односкатной крышей удобнее всего располагать мансардный этаж, высота которого будет практически одинакова по всему периметру (при условии, что угол наклона небольшой).

Преимуществ у односкатной крыши достаточно, а что же касается недостатков, то их выделяют следующие:

• Сильно подвергается влиянию снеговых нагрузок.
• Необходимо применять более прочную гидроизоляцию.
• Односкатная крыша не особо привлекательная внешне, не является оригинальной.

Конструкция односкатной крыши, ее стропильной системы, а также угол наклона напрямую зависят от региона, где располагается дом. Таким образом, в северных регионах угол ската должен быть 45 и более градусов, иначе на доме все время будет накапливаться снег. При этом нужно учитывать, что на крышу будут возлагаться большие снеговые нагрузки, а значит, стропильная система должна иметь увеличенное сечение. В южных районах с сильными ветрами угол ската должен быть минимальным.

О прочности

Для односкатной крыши важно понятие – длина ската. Ведь на постройке прямоугольной формы сами стропила можно разместить вдоль или поперёк здания

Поэтому, выбирая направление необходимо учитывать возможность устройства промежуточных опор. Общепринятая практика – ограничивать свободные пролёты без поддержки длиной 4.5 м. ведь даже не разрушившись стропило может элементарно прогнуться.

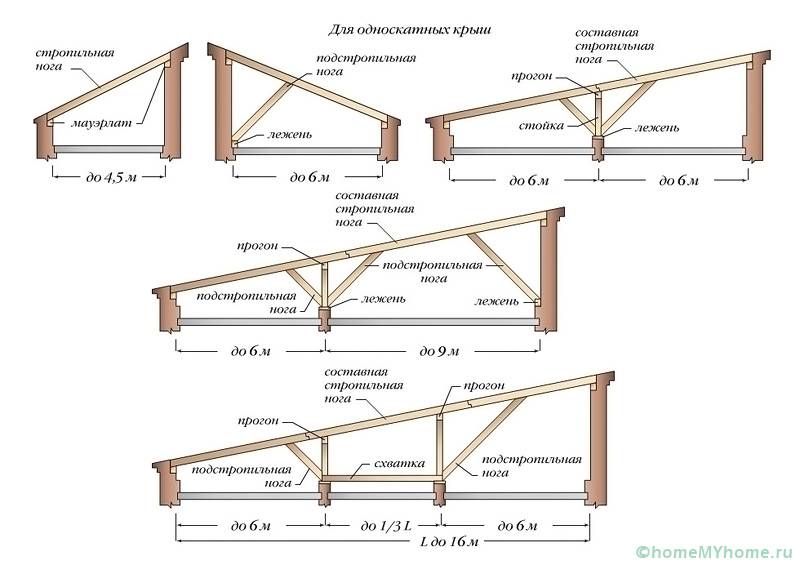

Схема сборки стропильной системы односкатной крышиИсточник craftingbeer.ru

Помимо утраты привлекательности внешнего облика, это может повлечь более серьёзные проблемы: деформацию, разрыв кровельного материала и, как следствие, трудно устранимую протечку. Поэтому, когда длина стропила превышает норму, принимают меры для усиления конструкции:

• Расстояние между противоположными стенами 4,5-6 м. требует установки подкосов с опорой на оду или обе стены. Не исключается устройство прогона – он позволит снизить число подкосов. При этом появится возможность увязать их с зонированием будущего пространства.
• Расстояние до 12 м. требует обязательной установки прогона, который поддерживают вертикальные стойки с надёжного лежня, перекрытия, колонн или капитальной стены внутри дома. От стоек или стен также рекомендуется установка подкосов. Условия диктует стандартная длина пиломатериала 6 м. – при такой длине пролёта стропила в любом случае будут составными. Даже если конструктивно удастся изготовить крепкие стопила, из соображений безопасности необходима надёжная промежуточная опора.

Для надежности в стропильной системе предусмотрены дополнительные опорыИсточник moidom38.ru

Дальнейшее увеличение длины стропил требует ещё более серьёзных мер по укреплению всей стропильной системы. Хотя ничего сложного в этом нет – можно устанавливать сколько угодно прогонов на надёжных стойках, опираясь на лежни и расшиваясь подкосами. Разберёмся пошагово, как монтируются стропила для односкатной крыши.

В видео пример сборки односкатной вентилируемой крыши для каркасного дома:

Последовательность монтажа

Для обеспечения запаса прочности используются все конструктивные особенности здания. Заранее рассматривается возможность опереться на любую из несущих стен вертикальной стойкой или подкосом. Их количество и местоположение можно скорректировать и увязать с будущим дизайном, однако без фанатизма – прочность при этом пострадать не должна. Монтаж обычно не вызывает сложностей:

Для безопасности сразу монтируются балки перекрытия, по ним устраивается временный настил.

Монтаж балок перекрытия на домеИсточник oooarsenal.ru

• На обе стены крепится мауэрлат. Или устраиваются необходимые для уклона крыши каркасы.
• Устанавливаются крайние стропила и все сопутствующие элементы: стойки, подкосы, по необходимости лежни – создаётся «силовой каркас».

Сборка скелета односкатной крыши для частного домаИсточник th.decorexpro.com

Если строительство каркасное и большие фронтоны открыты, необходимо хотя бы временно их закрыть – принять меры для уменьшения парусности крыши.

Для исключения парусности закрывают временно фронтоныИсточник moidom38.ru

Далее по подготовленному каркасу укладываются промежуточные стропила и дополнительно раскрепляются по мере надобности. Это время для окончательного принятия решения о способе утепления – шаг стропил можно скорректировать под конкретный утеплитель.

Монтаж промежуточных стропилИсточник chrome-effect.ru

Следом монтируется кровельная мембрана, контробрешётка и несущая обрешетка односкатной крыши под конкретный кровельный материал.

На устройство вентиляционного зазора нужно обратить особое внимание – уклон односкатной крыши зачастую невелик. Поэтому зазор должен быть достаточным для эффективного проветривания – его полезно немного увеличить

Завершает работы монтаж кровли. А устройство подшива, водостоков можно совместить с наружной отделкой фронтонов, чтоб дважды не устраивать настилы в одном месте.

Примеры домов с односкатными крышами в видео:

Что в итоге

Таким нехитрым, но эффективным и простым способом можно построить крышу любого дома, независимо от материала его стен и конструктивных особенностей.

Дом с односкатной крышей выходит дешевле, но смотрится по-современномуИсточник 290domov.ru

Однако, односкатная крыша в каркасном доме, где «по умолчанию» заложена экономия бюджета – это одно из рациональных решений. Причём без лишних затрат в проект сразу закладывается функциональность, а довести всё до логического конца – уже дело времени.

От чего зависит угол наклона односкатной крыши

Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.

Снеговые и ветровые нагрузки

Эти параметры имеют большое значение при выборе угла наклона.

Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).

Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в СП 20.13330.2016, раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.

Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.

Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.

При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах.

При расчете оптимального угла наклона конструкции необходимо учитывать:

• для снижения ветровой нагрузки необходимо уменьшать угол ската;
• для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.

Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.

Выбор типа покрытия

В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.

Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.

Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!

Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.

Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!

Утепление и гидроизоляция

Здесь только одно правило: чем меньше угол наклона крыши, тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.

Утепление крыши зависит от региона проживания, его температурного диапазона, планируемой эксплуатации помещений под кровлей, отопления здания в целом и других нюансов. Расчет теплоизоляции здесь подробно излагаться не будет.

Тип и удельный вес выбранных материалов необходимо определить заранее, это требуется для расчета сборной нагрузки от «кровельного пирога» на общую конструкцию и несущие стены.

Какой выбирается угол наклона при использовании различных материалов для кровли?

Вариант уклона односкатных крыш частных домов, фото которых на сайте, подбирается не только с учетом частого направления ветра, но и от разновидности кровельных материалов.

На выбор правильного уклона оказывает влияние общий размер кровли

Согласно строительным нормам следует придерживаться определенных параметров:

• угол наклона для ондулина, профнастила, шифера или металлочерепицы лучше делать не менее 12°. Если угол будет меньше, то стоит тщательно герметизировать все стыки между кровельными листами;
• при создании кровли из асбестоцемента или сланца угол должен быть более 25°;
• для стальной конструкции подбирается угол не менее 15°, для керамической крыши не менее 11°, а для черепицы более 9°.

Оптимальный уклон подбирается только с учетом характеристик определенного материала

Дома с мансардой

Фото: mfarchitect.com

Если вас привлекает стиль минимализм, и вы хотите построить небольшой бюджетный дом, то деревянный коттедж с односкатной кровлей и мансардой будет самым экономичным решением.

Фото: mfarchitect.com

Каркасный деревянный домик с мансардой и односкатной кровлей — практичная конструкция для летней дачи за городом.

Фото: houzz.com

Мансарда под односкатной кровлей позволяет расширить полезную площадь дома, предназначенную для проживания, и создать достаточно вместительную зону для хранения — там, где высота потолка уходит на нет.

Фото: mfarchitect.com

Крыльцо дома может разместиться как под длинным свесом односкатной крыши, так и под отдельным скатом в более низком уровне.

Строительство

Несмотря на то, что беседка не является капитальным жилым строением, к процессу ее возведения нужно привлечь квалифицированных специалистов. Это касается как легких сооружений из кованого металла или поликарбоната, так и закрытых беседок-кухонь из камня или дерева. Профессиональный подход обеспечит сооружению эстетичность, надежность и долговечность.

Бригада опытных строителей сделает все быстро и при соблюдении технологии. Они смогут правильно подготовить площадку под строительство, заложить фундамент, построить каркас и накрыть конструкцию кровельным материалом.

Видео описание

Про строительство фундамента под закрытую беседку смотрите в видео:

Оптимальный размер и материал

Размер определяется на основании того, каким образом будет использоваться летняя зона отдыха и сколько места возможно выделить на участке под ее установку. Можно поставить совсем небольшую конструкцию для семейных посиделок или огромный павильон, в котором легко разместится большая компания. Но самым оптимальным вариантом, по мнению большинства домовладельцев, является односкатная беседка 3х4, проект которой несложно найти на сайте какой-либо строительной компании.

Беседка 4 на 3 с односкатной крышей не займет много места, зато в ней будет достаточно пространства для обустройства обеденной зоны для семьи и гостей дома. При этом еще останется небольшая территория для установки печи или мангала, или обычного кухонного оборудования.

Из материалов сейчас обычно предпочитают дерево или поликарбонат. Первый вариант идеален для беседок-кухонь. В деревянных постройках очень комфортно отдыхать в любую погоду. Поликарбонат используют для создания легких и экономичных открытых беседок-навесов. Закрытые конструкции из этого материала лучше не возводить.

Деревянная беседка 3 на 4Источник nasha-besedka.ru

Схемы беседок

Современные технологии позволяют строить беседки по разнообразным проектным схемам. От того насколько удачен выбор схемы зависит комфортность использования беседки.

Схема простой деревянной беседки

Вариант несложной постройки для отдыха. Это беседка для дачи с односкатной крышей на залитых бетоном стойках. Ее главные преимущества – экономичность и простота сооружения. Такую беседку можно оформить в японском стиле или в стиле кантри. Добавив несколько декоративных элементов из дерева ее можно стилизовать под народный стиль, и она будет идеально сочетаться с классическим коттеджем-особняком или деревянным срубом.

Схема деревянной беседкиИсточник moysadogorod.com

Схема беседки-навеса с плоской кровлей

Этот вариант тоже является бюджетным. Однако данное сооружение можно сделать боле благоустроенным путем возведения пола в виде деревянного подиума и красивых перегородок. Беседки с плоской крышей прекрасно смотрятся на фоне модных лаконичных коттеджей.

Беседка с плоской кровлейИсточник stroicod.ru

Схема закрытой беседки с печью

Компактная беседка, центральным элементом которой является русская печь с дымоходом. Вместо печи можно запроектировать камин или мангал. Печь устанавливается на основание из негорючего материала. Стена, к которой она примыкает должна быть обеспечена дополнительной противопожарной защитой. Обставить беседку можно садовой мебелью на вкус хозяев.

Беседка с печьюИсточник www.arh-for.ru

Схема беседки-столовой

Беседка полузакрытого типа. Предназначена для выполнения функции столовой в теплую погоду. Конструкция защищена с углов от ветра и дождя. В ее проекте предусмотрены широкие проемы со всех 4 сторон

Это обеспечивает хорошее вентилирование беседки, что немаловажно во время летней жары. Данный вариант постройки идеален для семейных трапез и приема гостей

Схема беседки полузакрытого типаИсточник koka.lv

Беседка – это хорошая альтернатива террасы. Она необходима для оформления комфортного места для отдыха на свежем воздухе. Односкатная конструкция кровли выглядит стильно и современно, и при этом не требует больших затрат на возведение. Беседка с односкатной крышей может быть закрытого или открытого типа и в любом архитектурном стиле.

Конструкция

Одноэтажный дом с односкатной кровлей, построенный по каркасной технологии, представляет собой сооружение из пиломатериалов и древесных панелей. Каркас постройки изготовляют из бруса твердых пород или металлических двутавров, первый вариант используется чаще ввиду низкой стоимости. Металлическое или деревянное основание обшивают плитами, утепляют и облицовывают, получая в результате стильный, каркасный дом. Строительство ведут по 1 из двух популярных технологий:

1. Каркасно-панельная. Этот способ строительства предполагает, что каркасный дом строится из отдельных строительных материалов. То есть застройщику необходимо закупить, привести на участок и поочередно смонтировать каркас, внутреннюю отделку, облицовку, утеплитель, гидроизоляцию и пароизоляцию. Все эти материалы в определенной последовательности фиксируются на каркасе профессиональными работниками. В результате работы получается каркасный дом, обладающий такими же качествами как постройки из бруса 150х150 мм. Такие проекты могут использоваться для строительства домов для круглогодичного проживания в средней полосе России, не балующей мягким, теплым климатом.
2. Каркасно-щитовая. Для сборки каркасно-щитовых домов предварительно создаются подробные проекты, по которым в условиях производства изготовляют щиты нужного размера. Щитами называют комплексные, многослойные панели, в которые входит внутренняя обшивка, несколько слоев термоизоляции, гидроизоляционный и пароизоляционный слой, внешняя обшивка. Они выпускаются по индивидуальным размерам, поэтому после сборки каркаса домов остается только закрепить щиты на нем. Опытные строитель могут собрать каркасный дом за 1-2 дня. Проекты с односкатной крышей требуют еще 1-2 дня на сооружение перекрытий, на возведение скатных конструкций, в зависимости от сложности, может уйти до 7 дней.

https://youtube.com/watch?v=ORGoxubH_iw

Проект каркасного дома с плоской кровлей

Кто желает построить жилье в сжатые сроки, стоит обратить внимание на каркасный дом с односкатной крышей – такие проекты экономичные и не сложные по технологии сборки. Классический каркасный дом на этом фото подойдет и для постоянного проживания и в качестве дачного домаИсточник maisonboisnature.com

Классический каркасный дом на этом фото подойдет и для постоянного проживания и в качестве дачного домаИсточник maisonboisnature.com

Для каркаса используют брус твердых пород или же металлический двутавр. Первый вариант менее затратный, поэтому в проектах он используется чаще. Далее проводится обшивка плитами, утепляют стены, и облицовывают их, приводя сооружение в красивый вид.

Чтобы построить каркасный дом за основу берет одну из технологий:

Каркасно-панельная

Такой дом строится из отдельных стройматериалов, которые крепятся в определенной последовательности, от постройки каркаса, до облицовки стен. Работа выполняется специалистами. В результате такое здание ничем не будет уступать сооружению из бруса 150х150 мм. Проект дома подойдет для местности с климатом с суровыми зимами, с проживанием круглый год.

Структура каркасно-панельного домаИсточник comfortoria.ru

Каркасно-щитовая

Для такого вида домов готовится подробный проект, и на производстве по необходимым меркам производятся щиты, панели, состоящие из слоев термо- и гидроизоляции, обшивки внутренней и внешней. После такие панели доставляются на место стройки. Возводится каркас, на него крепятся эти щиты.

Опытные специалисты могут собрать каркасно-щитовой дом за несколько днейИсточник karkasnik-stroy.ru

Далее монтируется крыша. На сооружение кровли может понадобиться дополнительно 2 дня, зависит от конструкции, ее вида.

Особенности плоской крыши

Такую кровлю все чаще используют в сооружении загородных домов, небольших дачных сооружений, коттеджей. Составляя проект одноэтажного дома с покатой кровлей, нужно учесть, что каркас утяжелит большую площадь конструкции. Если внутри будут оборудоваться 2 несущие стены или будут колонны, перекрывается постройка шириной до 16 м., если внутри не предусмотрены ни какие дополнительные опоры, тогда до 6 м.

Уклон

Выбор уклона зависит от особенности климата, где будет располагаться дом. Для регионов, где нет сильных снегопадов, допускается угол наклона 20-25 градусов.

На фото маленький дом с покатой крышей под небольшим наклономИсточник himcomp.ru

Для местности с суровыми зимами и обильным выпадением снега возводится крыша для дома под наклоном 35-40 градусов.

Обратите внимание, для крутого ската придется потратить больше материала, чем кровля с маленьким углом наклона. С увеличением угла, увеличивается площадь покрытия, соответственно и материала придется затратить больше

Парусность

Такой вид крыши, хороший вариант для местности с частыми порывистыми ветрами

Важно правильно поместить кровлю, чтобы защитить от возможного срыва. Для этого нужно расположить ее по наветренной стороне

Односторонний сток

Обильное стекание воды будет постоянно на одну сторону, что может привести к деформации фундамента, размытию почвы. Надо будет обязательно устанавливать усиленный водосток.

Дом с односкатной крышей под большим угломИсточник vip-dom.by

Преимущества каркасного дома с односкатной крышей

Такой вид конструкции имеет много плюсов:

• низкую стоимость;
• по весу лёгкая конструкция не требует больших затрат фундамента, и не дает усадку;
• такие дома быстрые в сборке, опытные специалисты смогут закончить работу очень быстро;
• быстро отапливается;
• Экономичны в отделке, как внутренней, так и наружной;

К минусам относят сравнительно небольшие размеры каркасных домов с односкатной крышей.

Дом каркасный с односкатной крышей и навесом смотрится аккуратно и эстетично.Источник karkasdom-samara.info

Проект одноэтажного каркасного дома с покатой крышей и навесом с размерамиИсточник kak-sdelat-kryshu.ru

Дачный дом с односкатной крышей хорошее решение, особенно если климат, где он будет располагаться, теплый, а крыша под небольшим уклоном. Кровлю можно озеленить, например, как на фото, и небольшое здание будет смотреться сказочно и необычно.

Загородный дом с зеленой крышейИсточник pinterest.ru

Разновидности дизайна и проектирования

Верхушка с одним скатом не является ограничителем в фантазии формирования облика кровли.

Реализовано немало удачных проектов, в рамках которых создавали «ломаную» крышу или сквозные фасады.

Необязательно копировать идею увиденную в живую или в интернете — этот вид домового верха благосклонен к различным архитектурным коллажам.

Проекты домов с односкатной крышей:

Пример проекта №1. Частным дом площадью 240 кв.м. Дополнительные помещения и нулевой этаж не предусмотрены. В качестве стенного материала используется ячеистый бетон, а железобетонные плиты являются основой фундамента. Облицовка — штукатурка или деревянный рейка на выбор.

Пример проекта №2. Двухэтажный дом на 225 кв.м с чердаком, гаражом, на 2 этаже балкон. Фундамент как и в первом примере, стены из газобетона с кирпичной облицовкой. Возможно использование декоративной плитки. Тип кровли — на выбор с учетом климатических условий.

Главная задача заключается в гармоничном воссоединении тех примеров, которые собираются в один проект

Следует обратить внимание на возможности установления солнечных батарей, о которых уже вспоминалось выше — это сделает крышу еще более функциональной. А грамотная стропильная система надолго сохранит ваш дом в целости и сохранности

Односкатные крыши: проекты и чертежи

Чертеж дома с односкатной крышей

План

Проект каркасного дома

Схема дома
