Угол наклона односкатной крыши: расчет угла на калькуляторе

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

• вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
• стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
• вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
• не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Особенности

В современных проектах загородных особняков учитывается большое количество требований. Исполнители вынуждены не только соблюдать нормы, но и воплощать в жизнь пожелания и капризы заказчиков. Однако на первом плане все же находятся нормативные требования, ведь кровля, прежде всего, должна быть надежной. Поэтому часто архитектурные изыски уходят на второй план.

Кровельное покрытие должно выполнять свое прямое назначение – защищать от влаги. В некоторых случаях требуется термо- и звукоизоляция. Это бывает необходимо для повышения функциональности помещений, находящихся под крышей. Поэтому проектирование кровли нельзя назвать простым делом. Эта работа требует чрезвычайной ответственности, особенно, если заказчик настаивает на сложной конфигурации. В различных ситуациях профессионалы применяют различные методики. Расчеты производятся с помощью соответствующего программного обеспечения.

Теория расчетов может быть интересна и владельцу дома. Например, такие знания дают возможность проверить, правильную ли методику применили профессионалы. Также они помогают грамотно представлять свои авторские идеи. Кроме того, рассчитанные параметры позволяют определить нужное количество строительных материалов и для стропильной системы, и для кровельного покрытия.

Особенности расчетов заключаются в том, что профессионалы пользуются разными величинами для измерений. Например, не все измеряют угол ската в градусах. В привычном обиходе некоторых мастеров встречаются такие понятия как процентное соотношение или относительное соотношение сторон. Также необходимо знать, что принимается за угол наклона крыши.

Угол наклона кровли образуется пересечением двух параметров:

• одна горизонтальная плоскость;
• одна плоскость ската кровли.

Этот параметр измеряется от верхнего края к основанию стропильной системы. При расчетах в учет берутся только острые углы, так как тупоугольных скатов не бывает по определению. Крутые скаты встречаются редко. Как правило, их применяют для декоративного оформления (например, когда строят башенки в готической стилистике).

Крутыми могут быть кровли мансардного вида. В этом случае нижние стропилы располагают под очень большим углом. На обычных кровлях монтируются скаты до 45 градусов.

Величина наклонного угла рассчитывается как отношение параметров конька к половине ширины сооружения, помноженное на 100. Большинство профессиональных строителей пользуются так называемыми табличными графиками. В зависимости от показателей, кровли принято подразделять по видам.

Минимальный уклон кровли из профлиста

Одной из наиважнейших задач при строительстве кровли из профлиста является выбор правильного уклона. Не все знают, что уклон кровли играет основную роль в ее прочности и степени защиты от атмосферных осадков. Небольшой уклон может пагубно отразится на ее прочности и степени защиты, а слишком большой – на ее ветроустойчивости, а правильно подобрать наклон крыши, не нарушив эстетику и дизайн дома, бывает не просто.

Минимальный уклон кровли зависит от:

• кровельного материала
• прочности стропильной системы
• климатических условий района

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона. На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

• Длина стены = 12м
• Высота кровли h = 3м

Теперь необходимо рассчитать с и d. В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему. Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2. Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

• ветроустойчивость
• простота монтажа
• небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

• возможность попадания осадков в стыковочных местах
• зимой большая нагрузка от снега
• возможно, придется зимой чистить крышу вручную
• проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

• исключено попадание осадков в стыки профлиста
• увеличенное чердачное пространство
• зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

• неудобство монтажа профлиста
• огромная парусность такой крыши
• постоянное скатывание снега с кровли из профнастила

Минимальный уклон кровли из профлиста Минимальный уклон кровли из профлиста, читайте и подписывайтесь на Stroitelstvo.Guru!

Зависимость угла наклона ската и типа кровельного материала

Вышу уже говорилось о двух разновидностях кровель: плоские и наклонные. Но надо отметить, что у плоских кровель тоже есть свой угол, который варьируется в диапазоне 0-5°. Скатные крыши делятся на две подгруппы (деление условное):

• с небольшим уклоном – от 6 до 30°;
• с крутым уклоном – больше 30°.

Распределение кровельных материалов по крутизне скатаИсточник belhouse.by

У каждого вида кровельных конструкций есть свои преимущества и недостатки. К примеру, плоские – это небольшая площадь покрытия, что позволяет сэкономить на кровельном материале (его количестве). Но при этом такая конструкция потребует проведения усиленной гидроизоляции. Крутые скаты – это беспроблемное схождение атмосферных осадков, но высокая парусность конструкции, что потребует от ее сооружения усиления стропильной системы.

Учитывая это, необходимо строго подходить к выбору кровельного материала. Их производители обязательно информируют потребителей, при каком минимальном уклоне кровли их можно использовать. На фото ниже показана диаграмма распределения кровельных материалов по углам скатов.

Как видно из диаграммы, на плоских крышах обычно используют рулонные материалы в виде рубероида или толи. Хотя нет никаких противопоказания применения листовых или плитных изделий: шифер, профнастил, листовое железо, собираемое фальцовым способом. А вот штучный кровельный материал лучше на крышах крутизною меньше 15° не использовать. Есть высокая вероятность проникновения воды через стыки элементов покрытия.

Значение угла кровли в градусах и процентах по отношению к типу кровельного материалаИсточник remotvet.ru

Подсчет угла наклона

Желающие узнать, как рассчитать угол крыши, должны понимать, что уклон измеряется в процентах и градусах. Для этого следует воспользоваться соответствующими таблицами. В градусах измеряют уклон между стропильной конструкцией и перекрытием. Высоту конька делят на 0,5 ширины крыши.

При ломанном типе кровли необходимо принимать половину участка, для которого ведется расчет. Например, для крыши шириной в 12 м и высотой конька 2 м получим 2/6, т.е. 0,333. Это соответствует 33,3%.

Упростить задачу можно при помощи онлайн калькулятора. Для этого в таблицу вводится ширина здания и параметр конька. Система подсчитывает длину стропильной конструкции и выдает расчет.

Для прочности конструкции всего дома и создания комфортных условий проживания нужно своевременно спроектировать кровлю с учетом оптимального угла наклона

Приняв во внимание параметры снеговой и ветровой нагрузки, получают достаточно точные расчеты

Зависимость высоты кровли и полезной площади мансарды (чердака) от наклона крыши

Изменение высоты кровли, помимо изменения снеговых и ветровых нагрузок на стропильную систему, ведет к изменению полезной площади помещения под скатами.

Изменение полезной площади в зависимости от высоты кровли

Поскольку полезной высотой мансарды принято считать 2,5…3 м, подъем кровли (с учетом перекрытия мансарды) на высоту более 5 м нерентабелен. С учетом этих параметров для мансардных помещений принимается угол ската от 25о (для односкатных и двускатных построек). Если используется мансардный тип кровли, верхняя ее часть может иметь уклон в 10…20 градусов, нижняя – 50…80.

При этом расположение мансардного помещения может варьироваться в зависимости от типа кровельной системы.

Как видно из иллюстрации, более сложные конструкции с выносными консолями или смещением дают большее полезное пространство. Однако из возведение затруднено большим количество расчетов для расположения стропил и балок, измененной конфигурацией кровли в целом, проблемами с настилом кровельного материала.

При этом учитывается также использование пространства мансарды. Так, если под «аттиковыми» (расположенными между межэтажным перекрытием и наклонной частью мансардного потолка – мауэрлатом) стенами планируется устроить спальные места, высота стены принимается меньше, чем если там предполагается расположить рабочее место или шкаф нормальной высоты.

Устройство аттиковой стены для жилых мансард

Высота аттиковой стены для жилых мансард принимается 60…220 см:

• 80…130 см – удобно размещение кровати, мансардных окон над ней;
• 130…150 см – приемлемо устройство рабочего места;
• 170…190 см и более – нормальная высота помещения, вдоль стены можно ходить.

Таким образом, выбирая в зависимости от конфигурации мебели (оборудования) минимально допустимую высоту аттиковой стены и уклон кровли, можно рассчитать полезную площадь мансарды при известной высоте конька или размере «заложения» (половине ширины дома).

Определение наклона крыши — от чего зависит

Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:

1. Ветровые нагрузки. На уклон скатов очень сильно влияет ветер. Чтобы крыша могла нормально сопротивляться его воздействию, нужно правильно подобрать ее угол. При слишком больших углах нагрузка на них будет высокой, но чрезмерное уменьшение угла тоже может быть опасным – пологую кровлю сильным порывом ветра может попросту сорвать.
2. Снеговые и дождевые нагрузки. Со снегом все довольно просто – повышение угла наклона упрощает его схождение с поверхности кровли. При наклоне крыши более 45 градусов снег почти не будет задерживаться на ней. При малом угле наклона кровли может появляться снеговой мешок, который увеличивает нагрузку на крышу. С дождевыми осадками такая же ситуация – если угол наклона кровли будет слишком низким, то вода сможет затекать в стыки или вообще застаиваться на поверхности крыши.

Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов

Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов. Разумеется, нужно понимать, что расчет двухскатной крыши индивидуален, и выбирать усредненные показатели просто так нежелательно.

Расчет угла на калькуляторе

Произвести сложные вычисления за короткое время без использования тригонометрических формул возможно. Расчет угла наклона односкатной крыши калькулятором производится при наличии следующих данных:

• длины и ширины основания;
• вида кровельного материала;
• длины планируемого свеса;
• высоты подъема крыши.

Онлайн калькулятор расчета односкатной кровли, угла наклона ската и количества обрешеткиИсточник reminform.com

При вычислении угла стандартная программа указывает, является ли он подходящим при учете материала покрытия и максимальных нагрузок. Пользователь может оценить результат для различных покрытий:

• шифер из битума и асбестоцемента;
• нержавеющая сталь;
• черепица битумная, керамическая, цементная;
• металлочерепица.

Все вычисления производятся согласно СНиП «Нагрузки и воздействия», учитывая последние поправки от 2008 года. Если угол неприемлем для данных параметров, следует изменить наименование материала или изменить высоту подъема. Производители всех современных кровельных материалов испытывают их на прочность, поэтому стоит учесть рекомендации минимальных и максимальных значений углов наклона для подобных типов кровли:

• мяюгкий материал – от 5° до 20°;
• профлист – от 8° до 20°;
• металл с фальцевым соединением – от 18° до 30°;
• шифер – от 20° до 50°;
• металлочерепица – от 30° до 35°.

Уклон крыши и кровельный материалИсточник belhouse.by

Большинство программ производят расчет снеговой нагрузки, количества обрешетки и наглядно показывают раскладку стропил. Можно заранее выяснить, какое количество бруса и доски уйдет на сооружение основания, сколько материала понадобится закупить для покрытия. Несмотря на удобство, нельзя назвать калькулятор расчета односкатной крыши, стропил, обрешетки точным инструментом – он больше походит для предварительной оценки рентабельности.

Рассчитать угол наклона крыши: начало

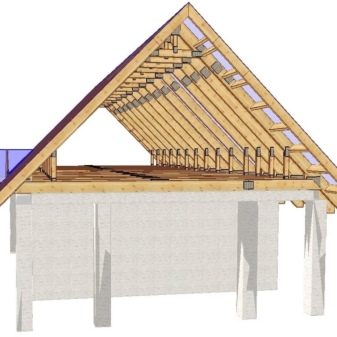

Перед тем как рассчитать уклон, определитесь с дальнейшим использованием чердака. Если нужен жилой чердак, то наклон крыши должен быть большим (от 30 до 50 градусов), чтобы человек смог без труда выпрямиться, поставить мебель (шкафы, кровать, стол, стеллаж). Высота пространства – не менее 2 метров.

Если под крышей планируется обустройство комнаты, то высота от пола до крыши должна быть не менее 2 метров

Если монтаж выполняется собственными силами, то проще и быстрее построить одно- или двускатную крышу.

Определиться поможет таблица:

Угол (в градусах)	Высота конька (в метрах)	Полезная площадь чердака (в метрах)	Площадь крыши (в квадратных метрах)
50	5,67	6,15	30,75
45	4,75	5,51	27,55
40	4	4,75	23,75
35	3,33	3,79	18,95
30	2,75	2,59	12,95
25	2,22	0,93	4,65

Конек – это место, где соединяются два ската (речь идет о двускатной конструкции). Высота конька – это расстояние от основания кровли до места соединения двух скатов.

Высота конька – это расстояние от основания крыши до места соединения ее скатов

Вывод: чем больше наклон, тем больше получается полезная (жилая) площадь чердака. Но чем крупнее этот показатель, тем сложнее эксплуатировать саму кровлю:

• возрастают затраты на материалы покрытия (нужно больше дерева или металла для основания);
• увеличивается нагрузка от ветра, который способен сорвать крышу. Чтобы этого не произошло, надо класть балки и доски в основании конструкции чаще, что ведет к увеличению денежных затрат;
• вырастает нагрузка от снега. Скопившиеся осадки рано или поздно сломают конструкцию.

Выбрав крышу с малым наклоном (до 25 градусов), учтите:

нужно предусмотреть систему задержания снега, чтобы он не сходил лавиной, иначе пострадают люди или техника;
можно в конструкцию вмонтировать обогреватель, чтобы снег на ней не скапливался вообще, но это – дополнительные денежные затраты;
вода может попасть в стыки

Нужно особое внимание уделить гидроизоляции, положить ее не в 1-2 слоя (так делают, если наклон больше 25 градусов), а в 3-4.. Полезный совет: обратите внимание, как смонтирована крыша дома у ваших соседей

Спросите, устраивает ли их кровля, есть ли недочеты?

Полезный совет: обратите внимание, как смонтирована крыша дома у ваших соседей. Спросите, устраивает ли их кровля, есть ли недочеты?. Если внешний вид и технические характеристики вас устраивают, смело берите за основу подобную конструкцию

Если внешний вид и технические характеристики вас устраивают, смело берите за основу подобную конструкцию.

Проведение расчетов

Чтобы определить более точно, каким должен быть минимальный уклон двускатной крыши из металлочерепицы необходимо знать два числа:

• высоту от верхней части парапета до конька;
• ширину здания.

Для произведения расчета величину расстояния от парапета к коньку делят на величину половины стены и в результате получается нужный угол.

Для односкатной кровли, угол определяется делением первой величины на полную вторуюИсточник builld.ru

Чтобы определить результат в процентной доле, полученное число нужно умножить на 100.

Естественно, в строительстве случаются исключения, когда уклон делают всего на 10 градусов. Но это делается в случае особых рекомендаций по строительству. Следует учитывать, что при таком уклоне создается повышенная нагрузка на поверхность при выпадении снега. Таким образом обрешетка делается сплошной. Кроме того, на нее нужно уложить водоизоляционный ковер. Тек же под стыковые стороны кровельных листов подкладывают специальные прокладки.

В видео можно увидеть низкий угол наклона кровли:

Заключение

Лучше всего, при работе с металлочерепицей, знать инструкции от производителей и выполнять их все беспрекословно. Кроме того, надо помнить, что опыт ничем не заменить, поэтому, все монтажные работы лучше доверять профессионалам. Обратившись к надежной строительной компании, вы получаете скорость проведения работ и документально оформленную гарантию.

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.

Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

В чем измеряется угол уклона

Уклон кровли градусы/проценты

Измеряется уклон кровли в градусах или процентах. Их соотношение указаны в таблице на рисунке 2. Измеряется угол уклона с помощью уклономера или математическим способом.

Уклономер это рейка с рамкой, между планками которой есть ось, к которой прикреплен маятник + шкала деления. Если рейка находится в горизонтальном положении, на шкале будет ноль.

Для определения угла наклона крыши, рейку держат перпендикулярно коньку. На шкале маятник покажет, какой уклон у данной крыши в градусах.

Математическим путем эта величина находится следующим образом. Что такое угол наклона ската – отношение между высотой конька и половиной заложения крыши (ширина здания деленая на два).

Чтобы получить значение в процентах, полученное число умножаем на 100.  Далее, если надо узнать значение уклона в градусах, переводим по таблице. Чтобы было понятней рассмотрим на примере.

Ширина здания 7 м, высота конька 0,6 м. Получаем: 0,6:(7/2)=0,17, теперь умножаем 0.17х100=17%. Смотрим по таблице: 17%=10 градусов. То есть угол наклона кровли будет 10 градусов.

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Наклон обозначается английской буквой «i».

Некоторые могут обозначать в промилях, но говорят это не очень удобно.

В СНиП II-26-76, данная величина указана в процентах. То есть кому как удобно, на данный момент не существует строгих правил по этому поводу.

Выбор материалов в зависимости от угла наклона

Теперь рассмотрим минимальное значение угла наклона крыши для наиболее распространенных кровельных материалов.

Минимальный угол наклона кровли для кровельных материалов:

1. Мембранные покрытия. Можно использовать для крыш любой конструкции. Минимальный уклон 2 градуса.
2. Рулонные материалы. При укладке 3-х и более слоев минимальный угол составит 2-5 градусов. Если планируется улаживать два слоя или меньше, угол будет 15 градусов.
3. Ондулин – 6 градусов.
4. Мягкая черепица. Можно использовать при угле наклона 11 градусов, но при этом материал укладывается на сплошную обрешетку.
5. Профнастил. Минимальный угол наклона составит 12 градусов, но при этом рекомендуется дополнительно промазывать стыки герметикам.
6. Металлочерепица – 14 градусов.
7. Шифер, черепица. Чтобы влага не задерживалась на крыше и не просачивалась внутрь кровли в местах стыка, минимальный угол наклона должен составлять 22 градуса.

С материалами разобрались. Теперь перечислим некоторые моменты, которые следует обязательно учитывать при строительстве крыш с малым уклоном.

А именно:

• Правильно оборудовать водосточную систему. Она может быть внутренней (приемники воды расположены на самой крыше и уклон делается в их сторону) и наружные (сток воды за пределы крыши, по желобам).
• При уклоне кровли меньше рекомендуемого на 10, следует монтировать водонепроницаемую нижнюю кровлю.
• Чем меньше угол ската крыши, тем больше подкровельный вентиляционный зазор.
• Если уклон кровли менее 10 градусов, вентилирование должно быть от ската к скату.
• Если в качестве кровельного покрытия используется битумная черепица, а угол наклона крыши составляет 6 градусов, специалисты рекомендуют гидроизоляционные мембраны по всему основанию кровли.

Из всего выше сказанного можно сделать вывод: уклон кровли минимальный это не единое значение для всех крыш. Для каждого кровельного покрытия эта величина своя, но и она при определенных условиях может быть уменьшена.

Но использование материалов, при наклонах меньше рекомендуемых, значительно повышает затраты на устройство крыши, хотя эстетически это не всегда оправданно.

Рассчитываем его величину

Для односкатной

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен.

Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину.

В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

Рассмотрим пример

Катет С – это половина ширины здания.

Катет а – это высота от перекрытия до конька.

Гипотенуза является длиной ската.

Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота – 10 метров, то следует пользоваться формулой:
cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

cos A = 4/10 = 0.4

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса.

Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса.

Зная несколько параметров, можно без проблем вычислить другие.

В том числе и угол наклона четырехскатной крыши.

Следует помнить о том, что все размеры необходимо снимать максимально точно.

А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер.

Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны.

А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Посмотрите видео об уклоне скатов.

Что еще почитать по теме?

Как рассчитать уклон кровли: какой способ лучше ↑

Как известно, помимо плоских (пологих) конструкций  существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската  и видом крыши.

Уклон крыши определяют следующие параметры:

• тип и количество материала, предназначенного для покрытия крыши;
• необходимая защита от ветра и влаги;
• высота конька для случая ремонта уже существующей кровли.

Калькулятор для расчета уклона кровли

Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:

• H – высота конька, то есть катет прямоугольного треугольника;
• W – второй катет, равный половине ширины основания;
• L – длина стропил, она же – гипотенуза.

Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.

Использование угломера

Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый  угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.

Формула расчета уклона кровли

И, наконец, требуемую  крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину

• вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза;
• заложения – горизонтального расстояния от нижней до проекции верхней точки ската.

Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».

Математически расчет величины крутизны крыши в процентах проводят следующим образом.

i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.

После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.

Рассмотрим, как вычислить угол наклона в градусах  на конкретном примере.

Пример расчета
Допустим, длина заложения при высоте крыши в 2,5 м оказалась равной 4,5 м.

Получается, что уклон i = 2.5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.

Теперь можно по таблице перевести полученное значение в градусы, получаем – 29°.

Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.

Допустим, речь идет о листовой стали.

• Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10.
• Точка пересечения наклонной и вертикальной оси  дает ответ на поставленный вопрос  – самое меньшее 28%.

Пример расчета
Проведем расчеты для конкретного дома.

Если  H составляет 3 м, а L – 12 м, тогда i = 50%.

Таким образом, в случае приведенных  конструктивных размеров необходима крутизна ската  в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.

https://youtube.com/watch?v=B-z4byoibzc%3F

2021 stylekrov.ru
