Бесконтактный выключатель

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится. При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Наименование и обозначение параметра датчика движения
Обозначение	Наименование параметра	Функция	Примечание
LUX	Освещенность	Регулирует уровень освещенности, при которой срабатывает датчик движения	от 5 до 10000 Люкс
TIME	Время	Продолжительность включения таймера	от 5 до 420 секунд
SENS	Чувствительность	Регулирует дальность действия	до 12м
MIC	Микрофон	Регулирует уровень шума, при которой срабатывает датчик движения	30-90 db

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Механизмы управления

Конструктивные особенности определяют не только функции, но и внешний вид устройства.

Работа наиболее простых и распространенных клавишных выключателей заключается в замыкании цепи при нажатии. Популярность таких моделей объясняется низкой ценой, легкостью установки и ремонта, приемлемым сроком годности, надежностью и тем, что процесс использования проходит на автомате, без лишнего напряжения. В аварийных случаях режим включенного или выключенного света определяется по положению клавиши.

Чуть выше в ценовом диапазоне – кнопочные выключатели. Они отличаются разнообразием дизайна, есть модели с подсветкой панели в режиме темноты. Некоторые изделия работают по принципу ключа, при котором включение и выключение происходит последовательностью нажатия.

Другой, импульсный вариант с фиксацией – кнопка остается во вдавленном состоянии при включенном свете и возвращается в исходное положение при выключении. Есть также устройства с двумя кнопками: при надавливании на одну, другая выдвигается.

Поворотный механизм стилизованный под старину достаточно удобен в использовании, герметичность корпуса позволяет использовать его в помещениях с повышенной влажностью. Но подобный экземпляр нужно искать в специализированных магазинах и придется раскошелиться за особый дизайн.

Диммер, устройство включения освещения со шкалой интенсивности, создает дополнительный комфорт и способствует экономии электроэнергии. Механические диммеры с функцией управления яркости могут работать только с лампами накаливания, при подключении ламп другого типа может получиться перерасход энергии и устройство очень быстро выйдет из строя.

Дополнительные функции могут быть обеспечены диммером, который устанавливается в стандартный проем для встроенного выключателя. Управление осуществляться вращением тумблера, крайние позиции которого выполняют включение и выключение.

Электронные диммеры могут быть оснащены дополнительными автоматами таймерного включения, имитацией присутствия, режимами плавного отключения и включения, затемнения, мигания и т.п. Такие устройства подбираются строго по типу используемых осветительных приборов. В них может быть встроено бесконтактное управление, осуществляемое по радио или инфракрасному каналу, а также при помощи шумовых сигналов или голосовых команд.

Сенсорными панелями, как правило, оснащаются многофункциональные устройства. Они наиболее удобны и гарантируют наибольшую безопасность от коротких замыканий. Управлять освещением дома или квартиры можно и при помощи пульта, что вполне актуально для больших площадей.

Можно обзавестись недорогим, по сравнению с многофункционалами, акустическим выключателем, работающим по хлопку. Другой бесконтактный вариант – оптико-акустическое устройство, реагирующее на шум и движение. В этом случае для управления светом достаточно просто взмахнуть рукой на близком расстоянии от датчика. Эти эффектные способы освещения лучше совместить с обыкновенным выключателем, во избежание нервотрепки из-за заводских дефектов и недоработок.

Сужение выбора пользу стандартных клавишных и кнопочных выключателей освещения, дает лучшее соотношение цены и качества. А если нужна высокотехнологичная многофункциональная система, стоит оградить себя от приобретения дорогостоящей продукции низкого качества, предварительно проверив авторитет и подлинность производителя.

Особенности работы

Концевой выключатель обладает определенным принципом работы, посредством которого они приводятся в рабочее состояние. Устройство укомплектовано корпусом, головкой, крышкой, контактами. Корпус прибора сделан из соединения алюминия с кремнием, что способствует прочности поверхности. Некоторые виды выключателей, имеющие минимальные размеры, изготавливаются из пластика.

Компактный концевой выключатель

Подвижный механизм работает при нажатии на кнопку. Некоторые виды выключателей, такие как магнитные и бесконтактные не имеют подвижного элемента. Размыкающие и замыкающие контакты регулируют движение и передают сигнал.

Принцип работы концевых выключателей зависит от их вида. Одни выключатели работают при подаче на него напряжении, другие наоборот срабатывают при выключении напряжения. Конструкция одних выключателей работает при непосредственном механическом воздействии.

Другие виды направлены на влияние электромагнитных полей, инфракрасных и ультразвуковых воздействий, на которые реагируют элементы конструкции. Однако результат при этом у всех одинаковый – срабатывает группа контактов, регулирующих установленный интервал движения.

Одна из особенностей работы заключается в том, чтобы механизм был точно и правильно настроен и установлен, при этом исключался преждевременный запуск.

Устройство не должно пропускать сигнал, а также не допускать наезда рабочего механизма на выключатель.

Важно знать, что непосредственно перед установкой концевого выключатель независимо от его вида необходимо отключить сеть от подачи напряжения. Процесс монтажа не вызовет больших трудностей

Схема подсоединения в большинстве случаев нанесена на корпус прибора.

Неполадки в работе масляных выключателей и их устранение

Неполадки в работе масляных выключателей приводят к крупным авариям с образованием пожаров в распределительных устройствах.

Частые неполадки:

 — отказы выключателей в отключении токов короткого замыкания;

— неисправности контактных систем, перекрытия элементов внутренней и внешней изоляции;

— поломки изолирующих частей;

— отказы передаточных механизмов и приводов.

Отказ в отключении тока связан несоответствием фактической отключающей способности выключателей условиям их эксплуатации.

Чтобы не допустить этого, надо периодически проверять соответствие параметров выключателей реальным условиям их работы.

На практике не должны создаваться такие схемы работы подстанций, при которых мощность короткого замыкания превышает отключающую способность выключателей.

В аварийных и ремонтных ситуациях при необходимости соединения на параллельную работу двух систем шин и более (например, включением секционных выключателей) эта операция должна сопровождаться проведением мероприятий, приводящих к ограничению токов КЗ.

Неполадки контактных систем: недовключения подвижных контактов, зависания контактов в промежуточном положении, разрушения металлокерамики, поломки розеточных контактов. Это препятствует отключениям и включениям выключателей и приводит к образованию дуги с последующим взрывом выключателя.

Перекрытия изоляции происходят при коммутационных и грозовых перенапряжениях и в результате загрязнения изоляции уносами промышленных предприятий вблизи подстанции.

У выключателей серий ВМГ и ВМП нередки случаи перекрытий опорной изоляции по загрязненной и увлажненной поверхности.

Отказы в работе передаточных и операционных механизмов и приводов происходят в результате поломок отдельных деталей и нарушений регулировки. Это приводит к заеданию валов, застреванию тяг и ненормальной работе контактных систем, что приводит к авариям.

Причины отказа приводов — некачественная регулировка, затирания в механизме расцепления и сердечников электромагнитов, дефекты пружин, нарушения связей между частями механизма привода из-за выпадения осей, пальцев.

Основные виды выключателей

Самыми основными и наиболее часто применяемыми выключателями в жилищах, по данным немецкой электротехнической комиссии, являются четыре вида: одноклавишные выключатели, двухклавишные выключатели, диммеры (светорегуляторы), вексели (проходные выключатели); выключатели, оснащенные датчиками на движение, которые в последнее время нашли широкое применение.

Для монтажа выключателей вам понадобятся точно такие же инструменты, как и при монтаже розеток: набор отверток, бокорезы, зачистка и уровень. А из электротехнических материалов вам могут понадобиться клеммы для соединения жил, чтобы собрать схему в коммутационной коробке, где сходятся все ваши провода, относящиеся к этой точке освещения (старайтесь использовать клеммы WAGO, так как они занимают несколько меньше места в установочных коробках). Так же, как и при установке розеток, следует исходить из того, что все проводники у вас проложены и заведены в установочные коробки. Одним словом, осталось только установить выключатели и собрать схемы, чтобы у вас все заработало.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

• у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
• аккуратно выдавливается сердцевина выключателя;
• отжимаются зажимы корпуса на внутреннем механизме выключателя;
• одна из клемм вынимается из гнезда;
• переустанавливается один контакт напротив другого;
• на контакты устанавливается коромысло;
• корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Почему одноклавишный выключатель должен обрывать фазную жилу?

При подключении одноклавишного выключателя вам обязательно необходимо знать, что к его контактам подключается только фаза. Вот основные правила, почему должно быть именно так:

1. Током может ударить только фаза.
2. Для того чтобы провести безопасную замену ламп фазу необходимо отключить. Если вы правильно выполнили подключение однофазного выключателя, тогда можно безопасно менять лампу на светильнике.
3. Если выполнить неправильное подключение, тогда ваше устройство может работать неправильно или сломаться. При подключении помните, что фаза обязательно должна обрываться выключателем.

Это основные причины, которые помогут не только продлить срок службы выключателя, но и помогут обезопасить вашу жизнь. Проходной выключатель поможет выключать свет автоматически.

Особенности подключения своими руками

Установить выключатель для бытового использования, функционирующий бесконтактно, можно самостоятельно. Что касается моделей для управления током нагрузки на производстве, то здесь монтажом разрешено заниматься лишь сотруднику, имеющему допуск к конкретному оборудованию.

Предстоит внимательно рассмотреть покупку – выключатель комплектуется инструкцией, крепежными деталями, иногда стопорными гайками. Все это пригодится подсоединения прибора

Перед подключением следует обратить внимание на следующие моменты:

для функционирования ВБ требуется питание, но его нельзя подключать напрямую, если изделие относится к двухпроводному типу;
у источника питания, использующегося для бесконтактного датчика, напряжение должно соответствовать параметрам, указанным в паспорте выключателя;
при затягивании крепежей важно не перетянуть гайки.

В руководстве должна быть схема подключения, которой нужно следовать, а также способ установки конкретной модели.

Варианты установки полностью зависят от особенностей приобретенной модификации

Важно использовать именно способ, характерный для приобретенного датчика. Сначала выполняется механический тип монтажа – используя крепежи, если нужно, то стопорные гайки, для присоединения прибора

Сначала выполняется механический тип монтажа – используя крепежи, если нужно, то стопорные гайки, для присоединения прибора.

Когда все надежно зафиксировано, то пора приступать ко второму этапу – электрическому подключению.

Схема электромонтажа зависит от того, используется постоянный или переменный ток. Количество проводов также влияет на выбор схемы – здесь нужно быть внимательным, чтобы правильно подсоединить имеющиеся кабеля (+)

При работе с электросетью важно не забыть отключить питание на квартирном щитке, чтобы обезопасить себя. Затем провод ВБ подсоединяется одним из способов, предусмотренных ГОСТом

Его тип зависит от модификации.

Чаще всего для бытового использования покупают датчик, управляющий работой люстры. Поэтому последний этап – размещение приспособления в корпусе осветительного изделия. При необходимости выполняют регулировку и настройку времени отклика, активного расстояния, на котором будет срабатывать устройство.

Принцип действия бесконтактных датчиков

Принцип действия бесконтактных выключателей (датчиков) основан на изменении амплитуды колебаний генератора при внесении в чувствительную зону датчика конкретного материала определенных размеров. Расстояние переключения устройства задается в зависимости от потребностей процесса и разновидности датчика. Бесконтактный способ распознавания объекта воздействия позволяет существенно повысить надежность работы устройства по причине отсутствия движущихся и трущихся деталей.

Перечень функциональных возможностей бесконтактных датчиков широк. Обнаружение положения объекта, подсчет, позиционирование и сортировка предметов на конвейерах, контроль перемещения и скорости, обнаружение поломок механизмов, определение угла поворота, измерение перекоса и еще много других функций заложено в понятие «датчик приближения», как еще называют бесконтактный выключатель.

Именно потому их используют в самых разных отраслях: от металлообработки до пищевого производства, как элемент автоматизации транспорта и для контроля в станкостроении, для управления водо- газо, нефтеснабжением и на морских нефтеперерабатывающих платформах. Чтобы подобрать подходящий переключатель, стоит ознакомиться с классификацией датчиков по принципу их действия.

Индуктивные бесконтактные выключатели

Индуктивные датчики реагируют на металлические, магнитные, ферромагнитные или аморфные материалы нужных размеров. Эффект достигается за счет изменения амплитуды колебаний генератора при попадании объекта в чувствительную зону датчика.

Подберите индуктивный выключатель:

по параметрам по аналогам по отраслям по маркировке

Емкостные бесконтактные выключатели

Емкостные выключатели обнаруживают как металлические, так и диэлектрические объекты. Принцип действия выключателя основан на изменении емкости конденсатора, выполняющего роль чувствительного элемента, при внесении в чувствительную зону объектов.

Подберите емкостный выключатель:

по параметрам по аналогам по отраслям по маркировке

Оптические бесконтактные выключатели

Оптические бесконтактные датчики обнаруживают контролируемые объекты, отражающие или прерывающие оптическое излучение. Коммутационный элемент у оптических бесконтактных датчиков полупроводниковый или релейный. Дальность действия этих датчиков может достигать значения 150 метров.

Подберите оптический выключатель:

по параметрам по аналогам по отраслям по маркировке

Магниточувствительные бесконтактные выключатели

Магниточувствительные датчики служат для обнаружения в пространстве намагниченного объекта. Срабатывание датчика происходит при изменении напряженности магнитного поля, вызванного, например, перемещением постоянного магнита, расположенного на подвижной части механизма.

Подберите магниточувствительный выключатель:

по параметрам по аналогам по отраслям по маркировке

Бесконтактные датчики могут быть исполнены в особо прочных корпусах из специальных материалов, согласно стандарту NAMUR, а также с приемкой 5.

Достоинства бесконтактных датчиков (выключателей):

• частота срабатывания: до 3 кГц, на эффекте Холла до 15 кГц;
• высокая надежность;
• однозначная зависимость выходной величины от входной;
• стабильность характеристик во времени;
• небольшие размеры и масса;
• отсутствие обратного воздействия на объект;
• повышенная герметичность IP 68
• различные варианты монтажа
• работа при различных условиях эксплуатации:
  • в общепромышленных условиях
  • в широких температурных диапазонах (от -60C° до +150C°)
  • при высоком давлении (до 500 Атм)
  • в агрессивных средах
  • во взрывоопасных зонах

LED адаптер для маломощных ламп

Для корректной работы сенсорного выключателя света вместе со светодиодными лампами и лентами, а также с люминесцентными лампами общей мощностью до 5 Вт (для диммера 25 Вт), советуем дополнительно использовать LED адаптер во избежание мигания ламп в выключенном состоянии.

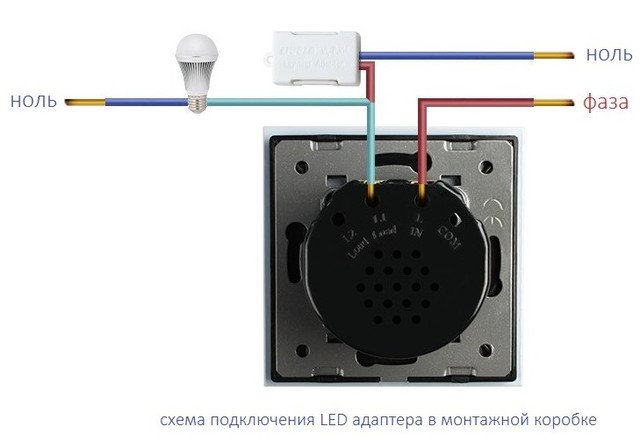

Схема подключения LED адаптера. Адаптер подключается параллельно нагрузке.

Если в монтажной коробке где установлен выключатель есть ноль, то адаптер возможно установить в возле выключателя. Схема будет такой.

Выключатель имеет интеллектуальный процессор. Электроника контролирует весь процесс управления нагрузки. В случае обрыва цепи, сенсорный выключатель с его продвинутой схемой управления, просто отключается, таким образом мы имеем дополнительную автономную систему безопасности. В зависимости от положения ротора, нагрузка создаваемая вытяжкой является переменной. В некоторых случаях нагрузка стремится к нулю, что приводит к отключению выключателя. Обучить выключатель правильно работать с вытяжкой можно используя адаптер. Схема подключения адаптера для вытяжки:

Автоматические размыкатели и их области применения

Подобные устройства используются для защиты домашней электрической сети от перегрузок и коротких замыканий. Наиболее частое место установки – вводные распределительные шкафы. Автоматический выключатель (АВ) устроен следующим образом. Внутри модульного корпуса расположен статичный соленоид, внутри которого располагается подвижный шток. При превышении допустимой токовой нагрузки на соленоиде или коротком замыкании шток выталкивается, воздействуя на механизм контакта, который автоматически размыкает цепь.

Но чтобы полностью понять, как устроен автоматический выключатель, следует рассмотреть еще одну его функцию – отключение при превышении допустимой температуры. Для этого конструкцией предусмотрена биметаллическая пластина. Для простоты ее можно сравнить с подобным элементом в электрических чайниках. По достижении определенной температуры металл деформируется, отжимая механизм, удерживающий контакт. После охлаждения биметаллическая пластина вновь принимает прежнюю форму.

Автоматические выключатели также могут быть разных видов. Наиболее распространенными можно назвать устройства защитного отключения (УЗО). Они обеспечивают безопасность человека при различных токовых утечках. Если же требуется прибор, способный обеспечить общую защиту и объединяющий в себе функционал АВ и УЗО, применяется автоматический выключатель дифференциального тока (АВДТ).

Конструкция и принцип работы

Несмотря на разнообразие моделей сенсорных коммуникаторов, большинство из них имеет типовую конструкцию, состоящую из следующих элементов:

1. Корпус из термостойкого пластика (см. А на рис. 1). Размеры конструкции позволяют производить монтаж в типовое посадочное место обычного выключателя.
2. Электронный блок (В), он включает в себя адаптер питания и схему управления полупроводниковым ключом.
3. Плата с емкостными сенсорами (С).
4. Лицевая панель (D), как правило, она изготавливается из кварцевого стекла, в бюджетных моделях могут использоваться другие материалы.

Рис 1. Сенсорный настенный шестиклавишный выключатель Legrand Теперь расскажем, как работают такие устройства. Электронный блок отслеживает состояние сенсора. Когда происходит прикосновение рукой к определенному месту лицевой панели выключателя (оно имеет соответствующую маркировку), емкость датчика изменяется. Электронный блок обнаруживает это и меняет состояние бесконтактного полупроводникового ключа, который размыкает или замыкает электрическую цепь.

Зеркало с подсветкой в ванную комнату с С.В. — 3 вида сенсоров и пример использования

Интересный дизайнерский эффект даёт подключение такого устройства для подсветки зеркала. Можно приобрести готовый или изготовить самостоятельно.

Для этого необходимо приобрести электронную плату и подключить её к лампе. В качестве сенсора используется крепление зеркала, полочки и даже труба — полотенцедержатель.

При ремонте в ванной можно сделать встроенное зеркало с подсветкой, устанавливаемое вместо четырёх кафельных плиток. За ним в углублении в стене прячутся светильники и плата управления, а за кафелем – провода. Приобрести эту плату можно вместе с датчиком движения на Алиэкспресс. В качестве сенсора используется хромированная настенная мыльница, а датчик движения устанавливается в углу.

Получившаяся система работает очень эффектно — при попытке помыть руки включается свет, а через 2 минуты после того, как человек отходит от умывальника, он отключается.

Виды электрических выключателей

Ассортимент электротехнических устройств представленный на российском рынке не позволяет перечислить все наименования данного товара, но абсолютно все устройства делятся на следующие модификации:

1. Скрытого монтажа — этот вид электрических выключателей, позволяет сохранить интерьер помещения и разместить элемент электротехнической арматуры внутри стены. Из недостатков такого вида элементов электротехнической арматуры, можно назвать необходимость в штроблении стен, что значительно увеличивает временные затраты на выполнение монтажных работ.
2. Наружного монтажа — используется преимущественно в банях и подсобных помещениях. Такой вид выключателей, намного удобнее в эксплуатации и ремонте, но существенно уступает скрытым устройствам, в эстетике.

Монтаж данных устройств, занимает немного времени, но каждый вид имеет свои особенности и последовательность установки. Как установить выключатель света по всем правилам, будет подробно рассказано ниже.

Устройство одноклавишного выключателя

Теперь пришло время разобрать устройство выключателя света. Выключатель одноклавишный может состоять из следующих элементов:

1. Из пластиковых элементов, которые обеспечат защиту.
2. Из рабочего механизма.

К защитным элементам можно отнести клавишу и саму рамку. Клавиша обеспечивает перевод режимов включения и выключения.

Под  клавишей выключателя располагается рамка. Крепить ее можно с помощью двух способов:

1. С помощью пластиковых защелок.
2. Двумя винтами.

Под защитной рамкой будет располагаться сам механизм выключателя. На механизме имеется привод клавиши.

Крепление этого механизма в подрозетнике осуществляется двумя способами:

1. С помощью распорных лапок.
2. С помощью специальных винтов.

Слева и справа на устройстве будут находиться две лапки. Если вы начнете закручивать винты, тогда они начнут расширяться.

Устройство выключателя обычно имеет два контакта, к которым следует подвести провода. Как правило, многие производители предварительно указывают правильное крепление проводов.

Прежде чем подводить провода убедитесь, что ваше крепление будет правильным. Если вы неправильно подсоедините провода, тогда устройство не будет работать.

Как подключить концевой выключатель

Прежде чем соединять провода устройств, необходимо отключить электричество, произведя переключение в щитке. Установка концевого выключателя требует тщательной настройки срабатывания.

Для монтажа и подключения прибора нужно зафиксировать дверь с помощью четырех саморезов так, чтобы она в закрытом состоянии надавливала на клавишу концевого выключателя, а в открытом — кнопка освобождалась. Подсоединить электроцепи выключателя через клеммную колодку к току 220 В.

Выключатель концевой в электрической цепи должен быть последним элементом перед питающим проводом.

Для входной двери

Концевой выключатель на входную дверь предназначен для обеспечения функционирования сигнализации и активации света в квартире. Целесообразнее устанавливать бесконтактные датчики, т. к. они занимают мало места и довольно надежны при эксплуатации.

Перед монтажом следует учитывать положение двери и концевика. Для подсоединение прибора электроцепи необходимо проводить на несгораемом основании в противопожарных целях. Работать по монтажу и настраивать выключатель следует сертифицированным инструментом.

Для шкафа-купе

Целю установки концевых выключателей является обеспечение автоматического освещения при открывании двери. Для начала необходимо проложить к шкафу электропроводку. На торцах раздвижных дверей требуется установить дверной механический выключатель с напряжением 220 вольт. Все провода необходимо уложить в защищенных лотках. Затем производится разметка установки светильника и концевых. После монтажа выполняется подключение проводов и налаживается работа концевых выключателей.

Для раздвижных дверей

Для раздвижных дверей монтаж концевого выключателя производится аналогично установке для мебели, но следует при этом применять ультразвуковой датчик.

Для распашных дверей

Для распашных дверей нужно применять механический кнопочный выключатель типа 4313WD. Провода к месту установки прокладываются в лотках. Наладку работы выключателя своими руками нужно выполнять аккуратно не повредив его, т. к. рабочий ход штока составляет 3,5 мм.

Для ворот

Для автоматического открытия и закрытия ворот применяются роликовые механические концевые выключатели. Сделать установку возможно только на откатных воротах, т. к. они имеют меньшие люфты механической части, чем распашные. На торцах ворот необходимо установить концевые, которые будут подключены на двигатель привода открытия и к пускателю.

При установке устройств выключателей на ворота проводники к электродвигателю подводятся в гофрированной трубе, а выключатель выбирается во влагостойком корпусе.

Для автомобиля

Установка концевых выключателей в машине необходима для функционирования сигнализации и освещения. На двери капота и багажника применяется простой кнопочный переключатель. Для дверей салона — бесконтактный. После подключения концевиков для авто следует настроить чувствительность работы охранной системы.

 Загрузка …

Скрытый и наружный способы установки

Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.

В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.

Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.
