Установка счетчиков электроэнергии: особенности монтажа

Технические требования

Для установки можно купить уже готовый щитокСледует соблюдать основные правила установки приборов учета электроэнергии:

• монтаж устройства необходимо произвести в месте, которое удобно для проверки или технического обслуживания;
• на время монтажа линия должна быть обесточена, это следует обеспечить заранее, договорившись с представителями компании;
• счетчик должен находиться на высоте от 80 до 170 см от пола;
• необходимо установить защитный выключатель перед подключением к счетчику, до него;
• обязательно заземление;
• разводка (автоматы) подключаются к счетчику;
• если на счетчике нарушена целостность пломб, необходимо немедленно вызвать специалиста для опломбировки;
• по окончании установки осуществляется пробное включение.

Порядок замены

Замена электросчетчика в квартире, частном доме, промышленных или других объектах невозможна без получения разрешения от энергетической компании, обеспечивающей поставку электроэнергии конкретному потребителю. Нахождение прибора учета в собственности потребителя не позволяет ему самостоятельно вскрывать пломбы во избежание штрафных санкций, так как они принадлежат компании – поставщику.

Куда обращаться для получения разрешения

• Можно обратиться лично в энергетическую компанию. Не существует бланка установленного образца, пишется он в свободной форме, например, как на изображении.После регистрации заявления энергетическая компания направит специалиста, который зафиксирует показания прибора учета. Наличие практически у каждого мобильного телефона с функцией фотографирования упрощает этот процесс. Снятые с помощью мобильной электроники изображение счетчика с показаниями можно распечатать и отправить в энергетическую компанию вместе с заявлением. Специалист будет нужен только на стадии опломбирования после процедуры замены счетчика, где проверит показания с фотографии.
• Инспектора можно вызвать на дом. Как специалист он проверит целесообразность замены, что подтвердит соответствующим документом и вскроет пломбы.
• При отсутствии напряжения в доме или квартире по причине неисправности счетчика, надо воспользоваться услугами аварийной службы. Прибывший специалист имеет право на снятие пломб или ограничится разрешением на данное действие. После чего аварийная служба оповестит энергетическую компанию, чтобы замена устройства носила официальный характер.

Кто должен менять

Поменять счетчик электроэнергии может любой человек владеющий знаниями в электротехнике и имеющий практический опыт работы в этой сфере деятельности. Сделать замену по силам электрику из электроснабжающей организации, можно пригласить специалиста из обслуживающей жилищно – коммунальной конторы или просто попросить выполнить работу через знакомого электрика. Можно ли самому поменять электросчетчик в квартире? Никто не запрещает это делать, однако следует знать, что ответственность за качество работ лежит на исполнителе.

В многоквартирном доме хозяин жилья не всегда обязан заниматься заменой прибора учета электроэнергии даже в случае проживания в приватизированной квартире. Если электрический прибор находится в подъезде, на лестничной клетке то он принадлежит к общедомовому имуществу и следить за его техническим состоянием должна управляющая компания. В исключительных случаях, когда устройство сломается по вине владельца или в договоре с управляющей компанией прописана обязанность замены электросчетчика в квартире хозяином, проблемы с заменой не лежат в поле деятельности управляющей компании.

Электросчетчик в частном доме практически во всех случаях должен быть куплен, установлен и при необходимости заменен на новый, собственником дома. Установка приборов учета в таких домах по требованию электроснабжающей организации производится на улице, что облегчает инспекторам съем показаний. Однако это идет вразрез с ПУЭ (Правила Устройства Электроустановок), согласно которым счетчик должен устанавливаться в сухих помещения с температурой не ниже 0 °С. Таким требованием можно воспользоваться при заключении договора о балансовой принадлежности с ресурсоснабжающей компанией. При установке счетчика на уличном столбе следует отразить в документе, что ответственность за перенос, замену прибора учета должны нести представители компании поставщика электроэнергии.

Схема подключения однофазного электрического счетчика

Вот схема данного подключения:

Схема подключения однофазного электросчетчика

На ней все прекрасно видно, куда и к какой клемме должны подсоединяться вводные провода и контуры нагрузки

Самое важное, необходимо понять, что фазный контур, по которому в квартиру и движется ток, должен обязательно проходить через катушку. Именно здесь будет производиться учет потребленной электроэнергии

Если вы смотрите на лицевую панель счетчика электроэнергии, то первая клемма расположена с левого края. В некоторых видах этих приборов клеммы расположены снизу. И здесь также первая клемма – это левая крайняя. Все остальные идут вправо по очередности. На схеме отчетливо видно, что ко второй клемме подсоединяется фазный провод нагрузки, который через автоматы будет протянут внутрь квартиры. С нулем точно также, только вводной провод необходимо будет подключить к третьей клемме, а нагрузочный к четвертой.

Что нужно знать перед монтажом счетчика

Установка двухфазного, трехфазного электросчетчика в квартире или самого распространенного однофазного производится по пп. 1.5.27–1.5.38 ПУЭ.

Требования к счетчику:

• наличие техпаспорта, сертификата;
• не пропущенные сроки поверки;
• внесение в Госреестр. Номер выбит на корпусе и прописан в паспорте;
• пломбы с клеймом:
  • подтверждающая поверку. Изделие поступает в продажу уже с такой пломбой;
  • от энергосбыта. Ставится при подключении к электросети;
• прибор подбирается строго по параметрам сети, главные характеристики: номинал и фазность;
• от вертикали не должно быть отклонения больше чем на 1 градус;
• температурный режим, условия среды соответствуют характеристикам по ТД;
• для частных домов класс точности — не хуже 2, для общедомовых и коллективных приборов — не хуже 1.

Подключение электросчетчика и схемы для разных видов схожие, нюансы незначительные, например, на трехфазных приборах есть клеммы под 3 фазы и рабочий ноль.

Нововведения

Обеспечение объектов электричеством, как и установка учетных устройств, осуществляется по нормам ПУЭ. Как это было до ПП N 554: пользователь выбирал и покупал электросчетчик, узнавал у местного энергосбыта, работают ли они с такой моделью (рекомендованный перечень на сайте учреждения). Далее, устанавливали и подключали двух-, трех-, однофазный счетчик своими руками или пользуясь услугами специалистов и не позднее 1 мес. подавали документы на регистрацию организации, которая поставляет энергию.

Теперь же все плановые процедуры, включая покупку, замену, монтаж, контроль сроков проверок, делает энергосбыт. Кроме того, постепенно обычные изделия буду заменять «умными» приборами, автоматически отправляющими дистанционно показатели и данные о своем состоянии.

Стоимость установки, самого изделия и манипуляций по ПП N 554 для пользователя условно нулевая. То есть раньше в законе было закреплено, что покупку и содержание счетчика оплачивали его владельцы, теперь — поставщик услуг, но цену сервиса включили в тариф. По сути плата теперь в составе ежемесячных абонентских взносов. Позитивный момент: гражданин не обязан следить за состоянием прибора, за периодичностью поверок, проверок, он должен лишь обеспечить доступ.

Но процедуры дополнительные, не входящие в минимальный перечень, осуществляемые по внеплановому порядку, могут быть платными, например, замена аппарата до истечения сроков поверки и эксплуатации.

Можно ли менять электросчетчики самому

По п. «ц» ПП N 554 и по п. 139 Р.Х Основных положений… от 4 мая 2012 г. N 442 «О функционировании розничных рынков эл. энергии… » демонтаж электросчётчиков, допускается только с санкционированием поставщиком электроэнергии, по своему усмотрению запрещено это делать.

Самостоятельная установка возможна с разрешения (письменного) энергосбыта по заявлению пользователя. После принятия ПП N 554 такая процедура стала менее актуальной, но она уместная, если гражданин не хочет ждать плановой замены или желает установить многотарифную или лучшую, по его мнению, модель. Теоретически для работ потребуется группа по электробезопасности не ниже 3, но это рекомендационное правило, и его, конечно же, часто не соблюдают. Но о замене надо уведомить поставщика, узнать, опломбирует ли он изделие.

После монтажа не желательно сразу подключать к сети – неправильное подсоединение, тянет за собой штраф, суммы санкций в данной сфере чрезвычайно объемные. Надо подать заявление поставщику о регистрации прибора и осуществить подключение, когда работник учреждения проверит установленный прибор, опломбирует его и поставит на учёт.

Какой электросчетчик выбрать для установки на улице?

Существуют бытовые счетчики электроэнергии, рассчитанные на установку вне дома. Они способны выдерживать колебания температуры воздуха, сохраняя при этом точность показаний.

Устройства бывают одно- и многотарифными, одно- или трехфазными.

Счетчики для улицы бывают разной мощности.

Для ее определения нужно рассчитать суммарную мощность всех электроприборов в помещении. Если она ниже 10 кВт, то подойдет счетчик на 60 А, если больше — на 100 А. Класс точности должен быть не ниже 2,0.

Сейчас выпускаются устройства, прекрасно работающие и при низких температурах.

При покупке установочного бокса нужно обратить особое внимание на его герметичность. Наличие подогрева необязательно. Влагостойкий ящик должен иметь степень защиты не менее IР53-IР54

Влагостойкий ящик должен иметь степень защиты не менее IР53-IР54.

Бокс следует выбирать с учетом конструкции счетчика.

Необходимо наличие окошка на дверце для снятия показаний.

В качестве уличного варианта больше всего подойдет однофазный электросчетчик — для небольшого дома и дачи, либо трехфазный — для многоэтажного коттеджа с бассейном, сауной и т. д.

В последнем случае главное грамотно подключить устройство и равномерно распределить нагрузку на контуры сети.

Электрические счетчики обладают более высоким классом точности, чем индукционные. Показания остаются стабильными при перепадах температур на протяжении всего срока эксплуатации.

При подборе типа крепления прибора лучше отдать предпочтение DIN-рейке. Она является универсальной.

Перед покупкой нужно обратить внимание на пломбу и дату последней поверки. Ее давность не должна превышать двух лет — для однофазных устройств и 1 года — для трехфазных

Установка счетчиков электроэнергии: общая информация

Современный темп жизни и постоянный рост цен заставляют граждан всерьез задуматься о тотальной экономии средств. Не последнее место в вопросе экономии занимает плата за электричество и другие природные ресурсы. Поэтому в последние годы значительно увеличился спрос на установку электрических счетчиков.

Счетчики устанавливаются по четко регламентированным правилам

Большинство жителей нашей страны, выполнив элементарные подсчеты, сделали вывод, что установка приборов учета электроэнергии – очень выгодный способ сэкономить, так как счетчик дает большие возможности (в сравнении с традиционным способом тарификации). В первую очередь оплата по показаниям данного прибора позволяет отдавать деньги лишь за реально использованное сырье, а также помогает полностью контролировать свои расходы. Даже уехав в отпуск, можно не переживать, что придет огромный счет за электроэнергию.

ГДЕ И КАК РЕКОМЕНДУЕТСЯ РАЗМЕЩАТЬ СЧЁТЧИКИ (ПРИБОРЫ УЧЁТА) ЭЛЕКТРОЭНЕРГИИ

ПУЭ-7 п. 1.5.27. Счётчики должны размещаться в легкодоступных для обслуживания сухих помещениях, в достаточно свободном и не стеснённом для работы месте с температурой в зимнее время не ниже О °C. Допускается размещение счётчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зиму посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °C.

ПУЭ-7 п. 1.5.29. Счётчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жёсткую конструкцию. Допускается крепление счётчиков на деревянных, пластмассовых или металлических щитках. Высота от пола до коробки зажимов счётчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

ГОСТ Р 51321.5-2011 Устройства комплектные низковольтным комплектным устройствам, предназначенным для наружной установки в общедоступных местах (распределительным шкафам). 7.2 Оболочка и степень защиты. 7.2.1.3. Оболочка ШРКП, полностью собранного согласно указаниям изготовителя, должна иметь степень защиты не менее IP34D по ГОСТ 14254.

Степень защиты от проникновения жидкостей IPX4 (второй знак в индексе) означает, что шкаф, короб или щиток для установки счётчика на столбе должен быть защищён от проникновения брызг жидкостей во всех направлениях.

ПУЭ-7 п. 1.5.30. В местах, где имеется опасность механических повреждений счётчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т.п.), для счётчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счётчиков и трансформаторов тока при выполнении учёта на стороне низшего напряжения (на вводе у потребителей).

ПУЭ-7 п. 1.5.36. Для безопасной установки и замены счётчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счётчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединённых к счётчику.

Выбор электросчетчика

В настоящее время на рынке представлен большой ассортимент счетчиков, отличающихся техническими свойствами и характеристиками.

Тип прибора и принцип работы

Индукционный прибор учета имеет диск, который, совершая оборот, насчитывает потребляемое количество электроэнергии.

Плюсами таких приборов является их невысокая стоимость, большой период между проверками.

Электронные приборы работают с помощью микросхем и полупроводников, поэтому их показатели более точные.

Число фаз

Выделяют следующие виды счетчиков:

• однофазные;
• трехфазные.

Электрики отмечают, что некоторые категории трехфазных счетчиков можно использовать в любой сети. В трехфазную сеть также могут быть подключены три счетчика, которые являются однофазными. Тогда каждый показатель учитывается отдельно.

Можно ли вернуть электротовары в магазин по закону?

Класс точности

Точность счетчика указывается в процентах.

Старые модели счетчиков характеризуются погрешностью, которая достигает 2,5 %. Новые модели прибора характеризуются погрешностью 0,2%.

Когда речь идет об учете использованной электроэнергии в частном доме, то процент погрешности должен быть 2%.

Способ подключения

Если нагрузка тока не больше 100 А, то устанавливаются счетчики прямого подключения. Если мощность тока больше указанной величины, то потребуется дополнительная установка трансформатора.

Особенности установки и подключения

Класс напряжения

Напряжение составляет 220/380в или 100в. Прибор может быть использован, в случае если питание проходит от линии с напряжением 6 и 10 кВ.

Число тарифов

Внимание! Выделяют виды счетчиков по числу тарифов:

• многотарифные;
• однотарифные;
• двухтарифные.

Двухтарифный счетчик позволит экономить собственнику на энергии в ночное время суток.

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже снабжен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс снабжен DIN рейкой для монтажа распределительных элементов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного провода на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ нужно выполнить такие требования:

1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
2. Высота установки по норме варьируется от 0,8 метра до 1,7 метра.
3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор. Цена на монтаж счетчика на два тарифа (ночной и дневной) будет еще выше.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

Кто платит за установку электросчетчика в квартире

Закономерен вопрос, за чей счет проводятся работы и какова стоимость установки электросчетчика в квартире? Ответ будет зависеть от нескольких обстоятельств. Инициатива по замене оборудования исходит от владельца недвижимости, но оплата оборудования и монтажа может быть возложена на другие организации. Дело в том, что правила в этом отношении периодически меняются, и в настоящий момент как раз рассматриваются очередные нововведения. Но пока они не получили законной силы, и, скорее всего, до 2020 года будут действовать существующие нормы.

Установка электросчетчика в муниципальной квартире

Собственником неприватизированного жилья являются органы местной власти. В соответствии с Гражданским кодексом РФ вопросами эксплуатации приборов учета электроэнергии должны заниматься хозяева недвижимости, то есть городские власти.

Граждане, проживающие в таких квартирах на условиях социального найма, обязаны вовремя рассчитываться за использованную электроэнергию и контролировать состояние приборов учета и электросетей в квартире.

Часто представители управляющих компаний, ссылаясь на ст. 543 Гражданского кодекса РФ, пытаются переложить на жильцов не только ответственность за безопасную эксплуатацию электросчетчиков (что не вызывает возражений), но и их замену. Но правда в том, что электроэнергия в квартиру подается через энергопринимающие установки дома, которые находятся на балансе управляющей компании и обслуживаются ею же.

Следовательно, конечного потребителя нельзя считать абонентом энергосбытовой организации. Эту роль выполняет управляющая компания, которая и осуществляет эксплуатацию электрооборудования. Таким образом, затраты по замене старого или поломанного прибора должна нести УК.

Если управляющая компания на основании вашего заявления не спешит заниматься установкой электросчетчика в вашей квартире, то надо отправить жалобу в жилищную инспекцию.

Установка электросчетчика в приватизированной квартире

В приватизированной квартире ответственным за все оборудование является собственник (ст. 210 Гражданского кодекса РФ). Такое положение действует при расположении электросчетчика:

• на лестничной площадке или в общем коридоре;
• в щитке внутри квартиры.

Но управляющая компания может также за свой счет поменять во всем доме приборы учета электроэнергии в плановом порядке.

Установка электросчетчика в коммунальной квартире

Счетчики в коммунальных квартирах могут размещаться у каждого жильца в комнате, или устанавливается один общий на всю квартиру.

Проще всего, когда жильцы имеют свои индивидуальные приборы и оплачивают только электроэнергию на свои нужды. Если счетчик общий, тогда потребление делится на количество проживающих. Возможно, что кто-то из жильцов не оплачивает счета, в результате чего накапливается долг, гасить который придется всем обитателям квартиры.

Для установки электросчетчика в коммунальной квартире нужно через управляющую компанию выяснить, кто поставляет электроэнергию в дом. Затем с поставщиком необходимо заключить договор, на основании которого их специалист смонтирует в вашей комнате счетчик и подсоединит его к общей сети. Финалом работ является акт, в котором указан серийный номер установленного оборудования. После этого вы можете рассчитываться за потребленную электроэнергию по квитанциям, которые будут приходить на ваш адрес.

В соответствии с п. 7.1.59 «Правил установки электроустановок» в коммунальной квартире должен быть общий счетчик, через который подается электроэнергия на помещения общего пользования. Если вы смонтируете индивидуальный прибор учета в своей комнате, то отдельный договор с вами заключать не будут. Открыть свой лицевой счет можно только в том случае, если все жильцы квартиры имеют у себя в комнатах приборы учета.

Чтобы установить электросчетчик в отдельной комнате коммунальной квартиры, надо потратить немало сил и времени. Но это позволит вам оплачивать только ту электроэнергию, которую используете вы сами, и не зависеть от недобросовестных соседей, потому что у них не будет возможности переложить на вас свои долги.

Установку электросчетчика в коммунальной квартире оплачивают собственники недвижимости.

Виды

При установке счетчиков вне дома важно выбрать наиболее подходящую модель

При этом надо принимать во внимание потребности в электричестве. Так, например, если планируется использовать оборудование, которому будет необходимо трехфазное питание, то нужно установить соответствующий учетный прибор

Однако в большинстве случаев в частном доме достаточно установить однофазный электросчетчик.

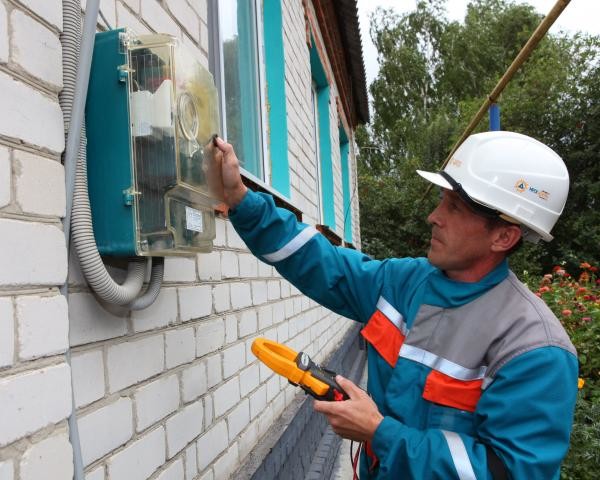

Установка на стене дома

Принцип работы может быть индукционным или электронным. Первая разновидность считается менее эффективной. Рекомендуется выбирать для установки счетчик электронного типа. Однако индукционный, хотя и менее точный, является более надежным в эксплуатации.

Индукционный счетчик

Для индикации результата может использоваться дисплей или механическое устройство. Первый вариант обычно используют при установке в помещениях. Механический способ индикации считается более надежным, он предпочтителен для счетчиков, расположенных на улице.

Важно! Некоторые варианты устройств допускают только визуальное чтение показаний. Однако существуют счетчики, в которых имеется встроенный модем, передающий данные о расходе энергии дистанционно

Счетчики могут иметь одну, две или большее количество тарифных зон. При их использовании тариф в ночное время будет снижен. Для владельца частного дома это будет выгодно, поскольку может понизить общую стоимость использованной электроэнергии. Это удобно в том случае, когда на участке имеется круглосуточное освещение (например, при наличии лампочки над входной дверью).

Электронный прибор учета

При выборе электросчетчика для частного дома потребителю важно обратить внимание на следующее:

1. Для учетного прибора предусмотрена предельная сила тока, проходящего через него. Обычно эта величина для трехфазного счетчика составляет 32А, для однофазного — 25 А.
2. Нужно выбрать качественный и надежный счетчик. В компании необходимо узнать требования к прибору и приобрести наиболее подходящий.

Дешевые счетчики часто бывают неточными и имеют недолгий срок службы. Ремонт и переустановка обойдутся дороже, чем приобретение качественного счетчика с самого начала.
