Теплый пол в ванной под плитку: особенности монтажа и советы от профессионалов

Укладка нагревательных матов под плитку

Для монтажа нагревательных матов под плитку понадобятся:

• нагревательные маты в нужном количестве требуемой мощности;
• термостат и термодатчик;
• монтажные кабели;
• плитка;
• клеящий раствор для плитки;
• Пенофол и демпферная лента;
• гофрированная труба;
• скобы крепёжные для нагревательного оборудования.

Всё можно сделать самостоятельно. Сложность ожидается только на последнем этапе, когда нужно укладывать плитку. Если нет уверенности в своих силах, можно позвать специалиста.

Этапы работы:

1. Следует тщательно подготовить черновой пол. Если неровности больше допустимых, нужно воспользоваться выравнивающей смесью. Пол заливают по инструкции, выравнивают. Затем необходимо дождаться его полного высыхания. Поверхность не должна иметь бугров или ямок.
2. Блестящей стороной вверх расстилают Пенофол. Если полы утеплять не нужно, теплоизоляцию можно не делать. В теплоизоляторе прорезают канавки для термодатчика. Если Пенофол не используется, сделать это надо в бетоне. Монтажные провода тоже прячут.
3. После монтажа термодатчика расстилают нагревательные маты. До стен должно оставаться расстояние 10-15 см. Под мебель без ножек или под габаритную бытовую технику нагревательные маты раскладывать нельзя во избежания перегрева.
4. Маты крепят с помощью скоб. Есть модели на самоклейке.

На этом монтаж нагревательного оборудования завершён. Теперь нужно специальным инструментом наносить плиточный клей таким образом, чтобы общая толщина матов и клея не превышала 2-3 см. В процессе укладки плитки нужно пользоваться пластиковыми крестиками для того, чтобы получились ровные швы.

Виды труб для теплого пола

• Из сшитого полиэтилена. К достоинствам относится термостойкость, высокая прочность и сохранение свойств при замерзании жидкого теплоносителя. Надежны также фитинги, образующие неразъемные соединения путем опрессовки. Недостатком является распрямление при нагреве. Трубы необходимо надежно крепить при укладке.
• Металлопластиковые. По свойствам не уступают изделиям из полимера. При нагреве сохраняют форму и структуру, а также отличаются долговечностью. Высокие технические характеристики обеспечиваются за счет наличия слоя из алюминиевой фольги, расположенного внутри двух слоев из сшитого полиэтилена и соединенного с ними клеящим веществом. Трубы имеют доступную цену, а система обладает высоким КПД, что делает вариант их применения наиболее эффективным.
• Медные (рис. ниже). Материал обладает высокой теплопроводностью, но применяется редко из-за высокой стоимости. Кроме того, трубы надо защищать от контакта со стяжкой, поскольку они плохо переносят воздействие щелочей.
• Полипропиленовые трубы. Характеристики высокие, но редко применяются по причине большого радиуса изгиба. По этой причине расстояние между витками при укладке превышает 320 мм, но этого недостаточно для равномерного прогрева.

Металлические трубы для теплого пола

Определение мощности, сечения кабеля и проводки в доме

Минимальное расстояние от каждой стены должно быть не менее 10 см. Также нужно исключить участки где установлена мебель. Площадь для установки матов вычисляется путем вычитания из общей площади суммы квадратных метров, где не будет произведен монтаж.

Полученное число нужно умножить на 140 Вт, если пол не будет использоваться в качестве основного источника подачи тепла. Если планируется использовать для отопления только пол, тогда умножить необходимо на 180 Вт.

На основе полученных данных можно приобретать кабель или электрические маты для подогрева напольного покрытия.

Что касается проводки, то необходимо высчитать суммарную мощность приборов, которые используются в квартире. Эту информацию можно найти инструкции к технике, а еще ее дублируют на корпусе приборов.

Алюминий не подходит для проводки дома, где планируется установка нагревательной системы напольного покрытия. Это вызвано тем, что медь имеет лучшую теплопроводность. По таблице также нужно определить силу тока и поставить автоматы на счетчик электроэнергии.

Пошаговая инструкция укладки теплого пола с электроподогревом

Перед укладкой тёплого пола в ванной под плитку его нужно тщательно подготовить. Основным недостатком пола с подогревом является тот факт, что для монтажа отопительной системы придётся разбирать его полностью и заново оформлять отделочными материалами. Монтаж пола с электроподогревом проводится при помощи специальных крепёжных лент для монтажа или с помощью стяжек.

Для лучшего эффекта под систему электроподогрева постелите дополнительный слой утеплителя. Может потребоваться крепление специальным скотчем или за ушки на полосе.

Подготовка

Первый этап – подготовительный, необходим для повышения эффективности работы. Для начала стоит заделать все трещины и царапины, имеющиеся на поверхности, чтобы обеспечить равномерную укладку материалов. Основная задача подогрева – обеспечивать тепло ванной, а не отделочным материалам. Этот пункт также нужно учитывать при выполнении подготовительных работ.

Необходимо правильно подготовить стяжку, которая состоит из самых разных материалов. Материалы укладываются в следующем порядке:

• Гидроизоляция (полиэтиленовая плёнка).
• Пенопласт толщиной от 30 мм.
• Теплоотражающий экран для лучшей проводимости.
• Металлическая сетка.
• Новая стяжка толщиной от 50 мм.

Укладка кабеля

Следующий этап – уложить кабель, который и будет обеспечивать прогрев помещения. Для начала нужно установить место посадки терморегулятора и прокладки штроба для электрического кабеля. По виду эта конструкция напоминает обычную пластиковую коробочку от выключателя или розетки. Выбранное место нужно просверлить с помощью специальной коробки.

Система электрического подогрева пола подключается к центральному электрощитку, а не к распределительной коробке, что тоже нужно учитывать при укладке кабеля. Для системы подогрева следует подготовить отдельный выключатель. После установки штроб останется только с помощью алебастра подсоединить пластиковый подрозетник и провести к нему кабели подачи питания.

Правила установки нагревательного кабеля:

Для начала правильно разрежьте нагревательный мат: разрез делается по сетке в развёрнутом состоянии, после чего мат разверните в любом направлении. Разрез выполняется змейкой, чтобы не задеть ни один из кабелей.
Конец сетки крепится у основания пола при помощи клея для кафельной плитки. Нужно дать ему время просохнуть.
В это время нужно прикрепить при помощи алебастра холодные кабели

Очень важно, чтобы провода не пересекались между собой и соединялись концами в термодатчике, для установки которого требуется отдельная штроба.

Заливка

Заливка толщиной 3-5 мм проводится при помощи бетонно-песчаной смеси

Важно распределить её равномерно, пока она не успела высохнуть и не создала искусственную неровность пола. подключать систему электроподогрева к электросети можно только после того, как стяжка высохнет полностью

Обеспечить быстрое высыхание стяжки можно дополнительным проветриванием или строительным феном.

Финальная обработка

Заключительный этап работ – установка терморегулятора. На конструкции должны быть изображены правила установки, что и куда следует подключить. Самое главное – тщательно следить за каждым проводом, чтобы не подключить его в неверное место и не вызвать замыкание. Концы проводов пропаяйте по завершении работ.

Рекомендуем также посмотреть — Как выполняется монтаж инфракрасного теплого пола под плитку?

Правила выполнения расчетов

Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:

• Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
• Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.

В обоих случаях во внимание принимается качество теплоизоляции помещения.

Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.

Укладка плитки

Монтаж электрического теплого пола под плитку завершает укладка кафеля. Укладка плитки на тёплый пол производится также, как и на обычный бетон, однако вам придётся приобрести специальный плиточный клей, предназначенный для тёплого пола. Здесь сложно выделить лидера среди производителей, но стоит сказать, что лучше взять дорогой клей известного бренда, чтобы позже плитка не начала отваливаться.

Следующий этап – это подгонка плитки. Старайтесь класть плитку так, чтобы на открытых участках помещения находились целые плитки, а в скрытых, например, под ванной, можно уложить обрезки. Резать плитку стоит болгаркой, либо специальным плиткорезом в мастерской. Если вы всё же решили пилить болгаркой, то делать это стоит в другой комнате, чтобы не пылить на нагревающий элемент.

Приготовьте плиточный клей, смешав сухую смесь с водой по инструкции.

Начинайте класть плитку от угла, нанося плиточный клей зубчатым шпателем на нагревательный элемент. Следите за тем, чтобы раствор заполнил все пустоты среди кабеля, сетки или ленты. Толщина клея должна быть не меньше 5 мм.

Чтобы ровно установить плитку в угол, применяйте специальные крестики, укладывая плитку следите за уровнем горизонта и равномерностью промежутков между плитками. После того, как вы установили первую плитку в угол, обложите её крестиками и приступайте к следующим плиткам.

После того, как вы уложили плитку, не торопитесь вынимать крестики и подождите то время, которое производитель клея указал на упаковке. После того, как плитка высохнет, промажьте затиркой щели между плиткой, используя шпатель. На этом вы завершите свою работу, а пример готового результата вы можете увидеть на фото.

Заключение

Теперь вы знаете, как сделать электрический теплый пол под плитку своими руками, однако нужно рассказать ещё о некоторых моментах. Вы можете не укладывать тёплый пол в те места, где вы собираетесь установить мебель, кроме того, некоторая мебель может рассохнуться под воздействием тепла, однако это очень редкие случаи. Укладывая этот пол, стоит также подумать о том, сколько электроэнергии он будет потреблять.

Подготовка к монтажу

От качественного выполнения этой операции будет зависть конечный результат. Требования к поверхности заключаются в следующем:

• Необходимо исключить перепад высот по горизонтали. При необходимости выполняется стяжка или обработка выравнивающими составами. Отклонения в 2-5 мм допустимы.
• Изоляция металлических элементов конструкции жилья. Осмотр поверхности обязателен. Арматура, фиксирующие детали плит перекрытия, направляющие металлические элементы стяжки удаляются, либо надежно изолируются соответствующими материалами.
• Трещины, щели, пустоты заделываются строительными смесями.
• Гидроизоляция. Актуальна она, если делается монтаж теплого пола под плитку своими руками на первом этаже. Грунтовая влага способна проникать капиллярным способом выше уровня почвы. Электрический кабель можно укладывать, имея гарантии полной защиты от проникновения воды. В многоквартирных домах, кроме жителей первых этажей с не отапливаемым подвалом, этой операцией можно пренебречь.
• Теплоизоляция. Высокий уровень потерь энергии через пол, характерный для некоторых конструкций зданий потребует устройства дополнительного защитного слоя. Операция на практике применяется в тех случаях, когда эффективность отопления окажется под угрозой. Современные жилые строения имеют достаточный уровень теплоизоляции. Необходимость утеплять пол возникает при явных признаках «холодного» пола и по рекомендации профессиональных строителей.
• Прежде чем уложить теплый пол подготовленную поверхность необходимо грунтовать. Хорошая адгезия заливного состава с основой создаст предпосылки для надежной и долгосрочной работы системы отопления.

Укладка плитки на теплый пол по предварительной стяжке

Для мастеров, имеющих опыт общестроительных работ, очевидно, что подготовка поверхности является базовой операцией, от которой будет зависеть выполнение остальных шагов. Ровная, горизонтальная поверхность гарантирует, что устройство теплого пола можно продолжить следующим этапом.

Укладка теплого пола под плитку

Обычно ради большей эффективности теплый пол обустраивается только под плитку, потому что этот материал за счет своей высокой плотности очень хорошо отдает тепло. А за счет пористости оно вдобавок еще и частично аккумулируется, что позволяет несколько сэкономить на подогреве воды.

Материалы и инструменты

Для строительства теплого пола по готовому основанию из бетона или жб-плит потребуется небольшой набор инструментов: сантехнический набор, ножницы для резки металлопласта, полипропилена, сшитого полиэтилена, ножовка или болгарка для резки меди.

Также потребуется измерительные приспособления в составе линейки и рулетки. Карандаш для нанесения разметки и меток.

Из материалов потребуется пленка для гидроизоляции, плотный утеплитель с замком, сетка в картах, хомуты для привязки труб, дюбеля для крепления сетки. Основным материалом является труба, от выбора которой зависит количество фитингов и прочих деталей.

Расчет количества материала

Чтобы определить необходимое количество труб для теплого пола, придется выполнить точные измерения геометрии помещения. Каждую из двух смежных сторон умножить на шаг, который обычно составляет 10-15 см и суммировать полученные значения.

Это и будет ориентировочная длина трубы, которая необходима для прокладки системы теплый пол

Только важно учесть также длину участков труб для подвода к коллекторному шкафу, который обычно располагается в котельной

Хомуты крепятся через каждые 30-40 см, чтобы исключить нежелательного подъема теплотрассы. Сетка покупается по квадратуре помещения.

Установка коллекторного шкафа

Монтаж коллекторного шкафа выполняется в котельной, поближе к источнику тепла. Сразу оттуда выводится на все комнаты отдельными контурами. Тут же на коллекторный узел монтируется насос, предохранительный клапан для защиты от превышения давления. Чтобы насос крутил не постоянно, а поддерживал заданный температурный режим, к нему стыкуется термостат с интегрированным таймером.

Заливка стяжки

После того, как труба была уложена, приступайте к выполнению заливки стяжки. Для этого готовится цементно-песчаный раствор, который заливается в помещениях и выравнивается правилом.

Рекомендуемая толщина стяжки не должна превышать 5-6 см.

Перед тем, как заливать раствор, по периметру помещения необходимо приклеить демпферную ленту.

Выбор плитки

После того, как теплый пол был обустроен, приступайте к выбору плитки. Она может быть любой в зависимости от предпочтений хозяина. Здесь фантазия безгранична, но выбирать следует нечто подходящее под существующий интерьер, если он имеется.

Как подготовить плитку к укладке на теплый пол?

Особой подготовки плитка не требует при ее укладке на теплый пол. Выбирайте правильно клеевой состав, который должен быть адаптирован к применению на скользких  поверхностях.

Подготовка заключается в подрезке, но делать это лучше после того, как будет уложен целый кафель, чтобы минимизировать потери неправильным резом. Поверхность, на которую будет уложена плитка, предварительно пропитайте грунтом высокого проникновения.

Рекомендуем также посмотреть — Как резать плитку ручным плиткорезом

Разметка помещения

Для облегчения процесса разметки помещения для дальнейшей укладки плитки можно воспользоваться лазерным уровнем. Это самый удобный и технологичный вариант. Но также можно по старинке – применить шнурок с красящим порошком.

Укладка плитки

Укладывать кафель необходимо с середины, отметив нулевую линию с перпендикулярным пересечением. От этого места будет удобно отходить в разные стороны. Каждую плитку контролируйте уровнем в нескольких точках.

Обработка швов

На следующий день, после того, как клей подсох, он аккуратно удаляется из швов при помощи шпателя или иного приспособления. Это необходимо для их декоративной заделки затиркой.

Опрессовка системы

После того, как был выполнен монтаж системы отопления, и она подключена к коллектору и котлу, выполните опрессовку. Процедура заключается в подъеме давления в ней до максимального предела и выдержки системы в течение некоторого времени. В результате чего все фитинги уплотняются за счет внутреннего давления.

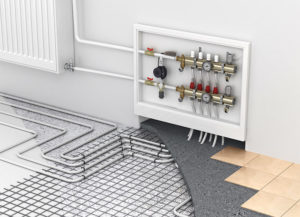

Монтаж водных систем

Принцип обустройства такой же, что и в случае с электрическим аналогом. Однако есть некоторые отличия. Так, подбирают коммуникации диаметром 2 см.

Возле несущих стен и оконных проемов трубы прокладывают плотнее (ширина этой полосы — 1 м).

Для работы системы предусматривают коллектор. Это сложная конструкция, состоящая из необходимых для корректной работы узлов: терморегулятора, термостата, насоса, стабилизатора давления.

Технология монтажа водяных отопительных систем

Последовательность действий:

1. Выравнивается пол. Перед заливкой стяжки укладывается демпферная лента по периметру помещения.
2. Теплоизоляция. Используется пенопласт (толщина 5 см).
3. Гидроизоляция. В комбинации с пенопластом рекомендуется применять полиэтиленовую пленку.
4. На стене устанавливается коллектор.
5. На полу крепятся специальные элементы для фиксации коммуникаций и выполняется монтаж труб и фитингов.
6. Производится подключение к коллектору.
7. Выполняется тестовый запуск системы.
8. Монтаж армирующей сетки поверх труб.
9. Заливка стяжки.
10. Когда раствор высохнет, начинают укладку плитки.

Чтобы система нагрева функционировала без нарушений, по технологии стяжку заливают по направлению от стен к центру. Работу можно продолжать, если влажность основания не превышает 4%.

Укладка теплого пола — как правильно уложить

Итак, по завершении всех прочих работ, остается непосредственно произвести установку теплого покрытия. Этот заключительный этап при монтаже теплого пола под плитку своими руками состоит в укладке и креплении нагревательного материала на подготовленную поверхность.

Если же говорить о том, как положить теплый пол под плитку в случае использования термоматов, то здесь процесс укладки легче, поскольку витки кабеля уже имеют необходимое для монтажа расположение. Всё, что требуется – это расстилка материала в соответствии со схемой и его подключение к термостату.

На этом монтаж электрического обогрева под плитку можно считать законченным. Остается только произвести заливку стяжки, после чего покрыть пол плиткой. Для стяжки заливается слой цементного раствора толщиной в 3-5 сантиметров, после чего теплый пол не подключают к сети в течение 4 недель, до полного ее высыхания. Укладка плитки производится через 2-3 дня после заливки стяжки. В случае использования термоматов обустройство стяжки не является обязательным – нагревательные маты могут сами служить основанием под плиточный клей.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

• в спальне – 100-150 Вт/мВІ;
• в кухне и коридоре — 150 Вт/мВІ;
• на балконе и лоджии – 200 Вт/мВІ;
• в сантехническом узле — 150-180 Вт/мВІ.

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

• резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
• саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
• электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

• электрический;
• водяной.

Электрический

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

Существует два типа обогрева:

Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.

Электрический кабель теплого пола, уложенный на металлическую сетку

Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на специальный клей для теплого пола укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.

Инфракрасные маты под плитку

Это разновидность электрического обогрева. Инфракрасный пол состоит из биметаллических или углеродных пластин, зашитых в полиэтиленовую пленку.

Установка инфракрасных матов на теплый пол

В первую очередь проверяется поверхность под укладку матов. Все неровности заделываются, или заливается выравнивающая стяжка. Затем укладывается слой теплоотражающего материла. На него монтируется сетка из стекловолокна с размером ячеек 30×30 мм.

На готовое основание раскатываются рулоны инфракрасного пола шириной 1000 мм. Затем вся система соединяется в электрическую цепь. По готовому полу на специальный клей укладывается керамический гранит.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

Пример укладки полипропиленовых труб на подготовленное основание

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.
