Зачем нужен термостатический клапан для теплого пола

Как правильно выбирать

Прежде чем приступать к непосредственной покупке клапана, следует выяснить массу моментов, касательно используемого котла и особенностей системы отопления, это позволит повысить эффективность работы системы, в ином случае – это может привезти к ухудшению штатных показателей.

Главным в данном вопросе является определение рабочих параметров теплоносителя(это легко выяснить с помощью имеющейся документации). Кроме того, необходимо учитывать расход на обогрев и саму схему обвязки.

Определить расход и температуру теплоносителя можно с помощью проектной документации. В случае, если таковая отсутствует, использовать можно рекомендации, которые указаны в паспорте самого котла, который и используется в системе.

Все эти параметры нужны для того, что бы правильно подобрать клапан (выбирать предстоит сугубо по пропускной способности).

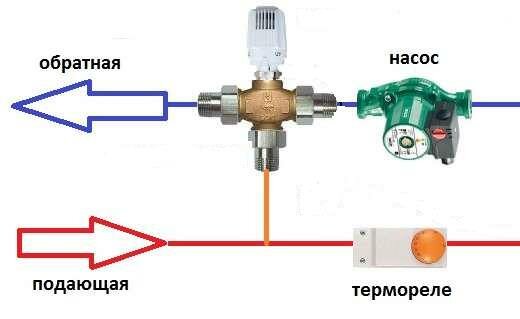

Система управления привода выбирается по типу системы обогрева и обвязке самого котла. Самые простые модели и варианты подразумевают использование обычного термостатического клапана (хотя бывают исключения). А, как уже говорилось, для обеспечения качественной работы подогрева пола, следует использовать изделие с термостатической головкой.

Если планируется работа со сложной системой обвязки, то производители рекомендуют использовать клапан с внешним управляющим контроллером.

Как бы то ни было, любая современная система отопления должна использовать трехходовой клапан, являющийся важным узлом во всей системе и заменить его попросту нечем – альтернатива не была придумана.

Исключением можно назвать используемые ранее элеваторные системы, которые уже длительный срок не эксплуатируются и считаются устаревшими (в силу малой свой эффективности и удобства).

Обязательно следует учитывать, что существует не только смесительный клапан, но и разделительный. Рассмотренный выше первый вариант подразумевает возможность смешения двух потоков в один, а второй вариант –разделительного клапана, предлагает возможность разделить один поток на два, при этом регулируя подачу в каждый из выходов.

Оба эти виды клапанов могут быть использованы в системе. Однако смесительный необходим в любом случае, а разделительный редко применяются в простых системах отопления.

Правильным выбор клапана можно назвать в том случае, если пользователь выбирает покупку не только по пропускной способности, но и по температуре. Если первый критерий отбора является основным – не учитывая его, нельзя рассчитывать на функциональность системы в целом, то второй критерий подразумевает длительность работы клапана – если он не рассчитан на функционирование в системе, где температура выше, чем допустимая у самого клапана – деталь будет изнашиваться быстрее и потребует замены, либо вообще не будет функционировать.

Автономная система отопления представляет собой гораздо более сложный механизм, состоящий из большого количества взаимосвязанных узлов и агрегатов, которые выполняют соответствующие функции. Трехходовой клапан для котла в этом механизме играет роль смесителя, в котором происходит регулировка температуры теплоносителя.

Делается это для того, чтобы трубы равномерно прогревались и уровень отопления в каждой комнате был примерно одинаковым. Если не использовать деталь, то получится, что вода при прохождении через теплообменник будет нагреваться не одинаково, и в результате часть комнат получит меньше тепловой энергии, чем все остальные помещения.

Термоклапан отопления – предназначение

Термостатический клапан для систем отопления предназначен для автоматического открытия и закрытия входного отверстия радиатора. При достижении определенной температуры в помещении. Другими словами, если в помещении слишком жарко, то можно установить на радиатор термостатический клапан. Тем самым добиться более комфортной температуры в комнате. Причем предназначены термоклапаны для стальных, алюминиевых и им подобных радиаторов и конвекторов. То есть для быстро нагревающихся и быстро остывающих приборов. На чугунных отопительных радиаторах термоклапаны работать будут. Однако очень не эффективно.

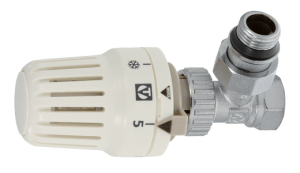

Термостатический клапан VALTEC – угловой, с термоголовкой

В некоторых случаях термоклапан может помочь даже тогда, когда радиатор греет слабо. Если система отопления дома плохо сбалансирована. К примеру, первые от котла радиаторы греют сильно, а последние едва теплые. Но установив термоклапаны на первые по ходу теплоносителя батареи отопления, можно исправить этот перекос. И безусловно добиться более сильного прогрева тех радиаторов, которые до этого грели слабо.

Виды трехходовых кранов

Особенности конструкции предполагают деление трехходовых смесителей на несколько видов:

Параметры	Виды трехходовых кранов
Тип затворного механизма	Шаровые, пробковые (цилиндрические, конусные)
Диаметр проходного отверстия в затворе	Полнопроходные, редуцированные (диаметр канала в затворном механизме несколько сужен)
Форма канала в затворном механизме	Т-образные, L-образные
Способ управления	Ручные (рычаг, бабочка), с электроприводом, с пневмоприводом
Способ соединения	Резьбовые (муфтовые, штуцерные, цапковые), сварные, фланцевые

Использование привода в комплекте с выносным термодатчиком, контроллером или ручным переключателем позволяет автоматизировать процесс управления. Модели с пневматическим приводом безопаснее электрических сервоприводных аналогов.

Установка клапана своими руками

В установке трехходового термосмесительного клапана своими руками надо учитывать схему вашего котла и теплообеспечения в доме. Четко выполнять все инструкции и пункты подключения. Также внимательно ознакомиться со схемой основных узлов. К узлам относятся все агрегаты, которые устанавливаются около нашего котла для телообеспечения дома.

1. Устанавливаем насос на обратке
   . Если он будет стоять на подаче из котла, то быстро испортится.
2. Необходимо подключение , который также можно сделать своими руками, он предохранит весь узел подключения воды от перегрева.
3. В системе естественной циркуляции теплоносителя труба подачи холодной воды подключается к входному патрубку котла (обычно внизу). Труба горячей воды – к котлу сверху (как показано на схеме). Надо учесть, что труба горячего теплоносителя должна быть сделана из хорошей стали, меди, чугуна или бисплава
   , так как температура воды может нагреваться до 100-105 градусов Цельсия.
4. Подключение расширительного бака (или на обратке, или на выходе – роли не играет, см. по схеме) служит своеобразным предохранителем и буфером в нашем узле.
5. Подключение к предохранительной группе безопасности: к манометру, показывающему давление в котле; к аварийному клапану сброса давления; автоматическому предохранительному воздухоотводчику. Эти предохранительные приборы ставятся на выходе из котла, чтобы контролировать нагретый теплоноситель (см. схему).
6. Установка и подключение по схеме теплового аккумулятора.
7. После него – подключение трехходового смесительного клапана строго в соответствии со схемой
   , именно он будет перемешивать горячую воду из теплоаккумулятора с холодной из обратки.

Если вы через поиск добрались до этой статьи, то наверняка уже что-то слышали о смесительной трубопроводной арматуре, применяющейся в системах отопления частных домов и квартир. Так что без долгих предисловий предлагаем обсудить 3 вопроса: как работает термостатический трехходовой клапан, где его нужно устанавливать и как правильно подобрать, чтобы не тратить лишних денег.

Задача любого 3-ходового вентиля – подать в магистраль воду требуемой температуры путем смешивания либо разделения 2 потоков. Соответственно, элемент оснащен тремя выходами, один из которых всегда открыт, а два других полностью или частично перекрываются в процессе работы. Отсюда и название крана – трехходовой (иногда еще говорят «трехходовый», что не есть правильно).

По способу приготовления теплоносителя нужной температуры термостатические клапаны делятся на 2 группы, изображенные на фото:

1. Смесительные. В них подается 2 потока воды – горячий и охлажденный (входы обозначают буквами «А» и «В»), а из третьего патрубка (маркировка «АВ») идет смесь установленной температуры. На латунном корпусе стоит метка в виде сходящейся с двух направлений стрелочки.
2. Разделительные или распределительные. Поступающий теплоноситель делится на 2 потока регулируемой величины. Маркировка на корпусе – 2 расходящиеся стрелки либо буквы «А», «В» на выходных патрубках и «АВ» на входе.

По принципу действия трехходовые краны тоже делятся на два типа – седельные и шаровые. Устройство первых похоже на обычные водопроводные вентили, только вместо резьбового штока используется нажимной. На нем закреплена тарелка, движущаяся между двумя седлами и перекрывающая 2 прохода поочередно. Нажатие на шток осуществляется тремя способами:

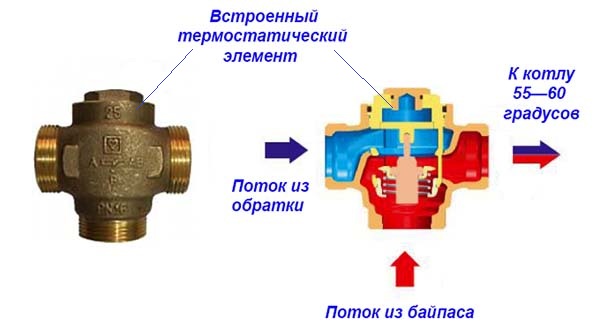

• встроенным термоэлементом
• термоголовкой с выносным температурным датчиком
• сервоприводом.

Шаровые термосмесительные клапаны работают по принципу таких же кранов, только с тремя выходами. Управляются вручную или от электропривода, вращающего шток по команде автоматики. Элементы являются полнопроходными и отличаются высокой пропускной способностью, а значит, меньшим гидравлическим сопротивлением. Недостаток – зависимость от напряжения в электросети и необходимость установки блока бесперебойного питания (ИБП).

Поддержание комфортной температуры с помощью трехходового клапана для отопления

Есть два пути регулировки выделяемой радиатором энергии:

1. Качественное изменение свойств радиатора.
2. Количественное регулирование выделяемого тепла.

В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

Качественное изменение свойств радиатора

Для того чтобы регулировать микроклимат в помещении, можно перевести генератор тепла в другой режим работы – в результате чего меняется температура поступающей к радиаторам воды.

Переключить режим можно на настенном котле, если речь идет о загородном доме. Однако, ситуация куда сложнее в случае с котельной городского микрорайона.

Срок службы трехходовых клапанов

Наиважнейшие факторы, влияющие на срок службы трехходового:

1. Материал, из которого он изготовлен.
2. Соответствие предписанным изготовителем условиям эксплуатации – температурному режиму и качеству теплоносителя.
3. Интенсивность эксплуатации.
4. Качество монтажа.

В среднем производители дают гарантию на свою продукцию в диапазоне от 5 до 7 лет, это значит, что трехходовой клапан с легкостью может проработать и в 2 раза дольше. А вот гарантия на пластиковые модели не превышает 1 года.

Самой надежной всегда признавалась арматура с ручной системой управления. Электронные и термостатические датчики гораздо быстрее выходят из строя, чем сам клапан, и требуют ремонта или полной замены.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

1. Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
2. С постоянным гидравлическим режимом.
3. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

• По принципу действия этот вид делится на два подвида:
• Смесительные.
• Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

1. Современный трехходовой кран делится на два типа по способу управления:
2. Ручной.
3. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Выбираем трехходовой клапан: особенности моделей разных фирм

Чтобы выбрать подходящий клапан, необходимо сравнить все характеристики разных моделей, а именно тип исполнительного механизма, тип привода, наличие и вид терморегулятора, а также производителя и цену трехходового крана для отопления

Стоит обратить внимание на модели от ведущих производителей

Трехходовые клапаны Esbe: инструкции по установке и особенности

Среди основных преимуществ моделей фирмы Esbe – простота и доступная стоимость.

Трехходовой клапан для отопления производства фирмы Esbe

При монтаже клапана следует учесть ряд особенностей:

1. Смесительный узел позволяет создать дополнительный контур в системе, соединенный с распределительным коллектором двумя точками, что гарантирует беспрерывную циркуляцию воды на выходе.
2. На входе поток обеспечивается в случае потребности в дополнительном тепле.
3. Клапан с термостатом присоединяют к смесительному узлу.
4. Для увеличения расхода насосного оборудования, которое часто недостаточно из-за узкости клапанов, сходящихся в одной точке, требуется создание дополнительной линии, снижающей электропотребление насосом. Однако, такие меры актуальны не для всех моделей Esbee.
5. В случае потребности во второй линии предполагается установка балансировочного крана или же подключение насоса к этой дополнительной линии, что приводит к уравниванию температур входного и выходного потоков.

Клапан фирмы Esbe интегрированный в систему отопления

Трехходовые клапаны Навьен: особенности и преимущества

Фирма Navien специализируется на производстве отопительных котлов. Трехходовые клапаны данного оборудования предназначены для смены приоритетов между нагревом воды для водоснабжения и отопительной системой. Данные клапаны стоит покупать при наличии оборудования Navien, ведь комплектующие и техника одного производителя – залог долгой и эффективной работы системы.

Трехходовые клапаны Danfoss: особенности и преимущества

Клапаны производства фирмы Danfoss применяются в системах отопления и водоснабжения. Среди преимуществ данного типа оборудования:

• устойчивость и точность регулировки;
• идеальная сочетаемость с другими термостатическими элементами фирмы Danfoss;
• надежность и долгий срок службы без потери эксплуатационных характеристик;
• простота в монтаже, обслуживании и эксплуатации;
• целиком автоматическая работа;
• возможность установки на трубопроводе в любом положении, кроме как клапаном вниз.

Трехходовой клапан фирмы Danfoss

Внимательно изучив технические характеристики и советы по выбору трехходового клапана для систем отопления, можно подобрать подходящее устройство под определенное помещение и условия эксплуатации.

Как выбрать трехходовой клапан

Немаловажным моментом является выбор подходящего трехходового крана. Для того, чтобы сразу выбрать его правильно, не тратя время на последующий обмен, необходимо руководствоваться следующими советами:

1. Предварительно узнайте расход теплоносителя в вашей системе. Это можно взять из документации, прилагаемой к отопительному котлу. Далее можно выбирать клапан по пропускной способности.

2. Способ управления клапаном. Он может управляться вручную или автоматически. Если вам удобнее управлять работой клапана вручную, то выбирайте недорогой трехходовой кран ручного типа. Если предпочитаете автоматику, то определитесь с типом автоматического управления. Например, клапан будет реагировать на температуру теплоносителя или на температуру комнатного воздуха.

3. Диапазон изменяемых температур. Зная температуру теплоносителя, который будет циркулировать в отопительной системе, выбирайте устройство с соответствующими температурными характеристиками.

4. Материал корпуса. Такие краны чаще всего изготавливают из латуни, которая имеет хорошие антикоррозионные свойства. Именно такой материал рекомендован к покупке. Чугунные же краны выпускаются только больших диаметров, поэтому их применение весьма специфично.

5. Диаметр патрубков. Он должен соответствовать диаметру имеющихся в доме отопительных трубопроводов. Тогда не придется дополнительно покупать переходники.

Правильно выбрав и установив трехходовой кран с терморегулятором, вы обеспечите свой дом надежной системой отопления в зависимости от своих потребностей. Тем самым не только будет достигнут максимальный уровень комфорта в доме, но и будут экономиться энергоносители. Такой подход в современном мире является единственно верным во всех отношениях.

Трехходовой термостатический смесительный клапан — изделие, предназначением которого является обеспечение возможности контроля и поддержания заданной температуры теплоносителя в системе отопления. Особенность приспособления заключается в том, что оно оснащено одним вводом и двумя выводами либо двумя вводами и одним выводом. Такая конструкция позволяет устанавливать трехходовой клапан для котла в местах разветвлений или там, где необходимо обеспечить смешивание теплоносителя, к примеру, горячей и холодной воды.

Установка

При монтаже трехходовых кранов необходимо обратить внимание на множество нюансов. Непосредственно от этих тонкостей зависит бесперебойная работа системы отопления

Для каждого вентиля у производителя имеется специальная инструкция, при соблюдении которой можно избежать неприятностей.

Самое главное – это установка вентиля в верном положении. При установке необходимо использовать подсказки, которые показаны на корпусе изделия. Они представлены в виде стрелок, указывающих направление водного потока, а также буквенными обозначениями. Знак «А» указывает на прямой поток, «В» – на перпендикулярное движение, «АВ» говорит о соединенном отверстии входа и выхода.

Существует несколько видов клапанов, зависящих от направления потока:

1. Т-образная схема – вода попадает в кран через боковые входы. После слияния теплоноситель проходит через центровое отверстие.
2. L-образная схема – горячий поток затекает с боковой стороны изделия, холодный с нижней части. После соединения вода вытекает сквозь второе боковое отверстие.

Еще один немаловажный нюанс – при установке смесительного крана нельзя ставить устройство головкой вниз.

Прежде чем начинать монтаж, необходимо провести подготовку:

1. перекрыть подачу воды;
2. проверить трубопровод и избавиться от возможных остатков жидкости, которая может стать причиной некачественной работы прокладки трехходового крана.

Клапан необходимо устанавливать в легкодоступное место, чтобы в будущем можно было его проверить, поменять или вовсе убрать. Монтаж смесительного крана в центральную систему отопления происходит двумя способами, выбор которого зависит от варианта соединения отопительной системы.

В случае, когда происходит повышение температуры жидкости в обратке, появляется избыточное давление. На этот случай монтируется специальная перемычка, которая дросселирует переизбыток напора. Она устанавливается параллельно трехходовому крану.

Необходимо помнить, при установке некоторых моделей кранов появляется небольшой гул и легкая вибрация. Виной тому – несовместимость движений потока в трубопроводе и клапане. По этой причине может упасть давление.

Установка разделительного клапана способствует смешиванию потоков, благодаря которому на окончательном этапе схемы в радиаторах протекает жидкость стандартной температуры, а не перегретая донельзя.

Регулировка температуры

Рабочая температура теплоносителя теплого пола может изменяться в зависимости от количества, длины контуров и общих условий эксплуатации системы. Основным значением является температура в контурах, ее значение принято как наиболее комфортное в диапазоне 35-45 градусов (до 55, если длина петель велика).

При подаче из сети температура носителя слишком велика, такие величины недопустимы для трубопроводов и наличие качественной регулировки просто необходимо. В некоторых случаях приходится устанавливать промежуточный теплообменник, который осуществляет нагрев отдельного теплоносителя в системе теплого пола до приемлемых величин.

При питании системы от собственного котла имеется возможность изначальной настройки температуры подачи, упрощающей работу узла смешения и делающей режим работы системы менее агрессивным.

Постоянный контроль температуры теплоносителя — прерогатива датчиков, работающих в паре с блоком управления системой (его часто ошибочно называют терморегулятором, что не совсем верно). Теплый пол — весьма инертная система, которая реагирует на любое воздействие с задержкой. Поэтому нужен постоянный контроль за небольшими колебаниями с незамедлительной коррекцией температуры для исключения значительных изменений режима работы.

Регулировка может осуществляться на простом механическом принципе — наподобие термоголовки — до сложной системы датчиков температуры, расположенных непосредственно возле труб теплого пола и собирающих информацию на общий управляющий блок, который при помощи сервоприводов регулирует рабочие параметры системы и выводит данные на дисплей.

Конструкция крана

Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок.

Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».

Изделие включает в себя несколько частей:

1. Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
2. Затвор с разными по форме проходными каналами.
3. Три патрубка (отверстия):
   • выходное;
   • с подводом горячей воды;
   • с подводом холодной воды.

Тройник обладает и дополнительными характеристиками:

1. Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
2. Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
3. Механика (посадка) в затворе (натяжная либо сальниковая).
4. Метод управления (ручной, привод или электроника).
5. Форма клапана-заглушки (S, T, L).
6. Укомплектованность дополнительными датчиками или устройствами.

Схема включения трехходового клапана в систему отопления

Критерии выбора

Трехходовой клапан для твердотопливного котла

Перед тем как подобрать трехходовой клапан для котла, нужно выяснить рабочие параметры теплоносителя, его расход и схему обвязки. Температуру и расход теплоносителя определяют из проектной документации, если она отсутствует, то рекомендуемую температуру воды в обратном трубопроводе можно найти в паспорте на твердотопливный котел. Как правило, она составляет 45-50 ⁰С. Расход теплоносителя нужно знать для того, чтобы осуществить подбор трехходового клапана по его пропускной способности. При отсутствии данных надо просто воспользоваться формулой:

G = 3600Q / c (∆t), где:

• G – расход воды по массе, кг/ч;
• Q – тепловая мощность системы отопления;
• с – удельная теплоемкость воды, равна 4.187 кДж / (кг ⁰С);
• ∆t – разность температур в подающем и обратном трубопроводах.

Учитывая, что для воды значения массы и объема – величины идентичные, то расход может выражаться как в кг/ч, так и в дм 3 /ч. Рассчитав расход, сравнивают его значение с пропускной способностью крана, указанной в паспорте.

Выбирать изделие по типу привода надо в зависимости от схемы обвязки твердотопливной установки. В простейшей схеме подключения применяется трехходовой термостатический клапан для котла:

Здесь представлена обвязка отопительной установки с тепловым аккумулятором, вода в котором начинает прогреваться только после того, как твердотопливный котел нагреет до установленной температуры воду, циркулирующую по малому кругу (через патрубки № 3 и 1). Когда теплоноситель нагреется, то настроенный на одну из трех возможных температур трехходовой кран начнет открывать поток холодной воды из патрубка №2. Тогда горячая вода будет поступать в бак теплового аккумулятора, замещая уходящую холодную.

Более сложная схема обвязки предполагает использование твердотопливного котла с трехходовым клапаном с управлением внешним контроллером:

Схема использования твердотопливного котла с трехходовым клапаном

Тут применены смесительные краны с двумя видами приводов, работающие в двух контурах циркуляции теплоносителя. Первый, стоящий возле источника тепла – термостатический, работает по принципу, рассмотренному выше. Второй имеет электрический привод, управляемый контроллером в зависимости от сигналов датчиков. Здесь работа трехходового клапана направлена на поддержание необходимой температуры теплоносителя в контуре системы отопления. Устройство с электроприводом может быть задействовано и в первичном контуре, если в котельной работают два или несколько разных котельных установок под управлением одного контроллера.

Еще один критерий, по которому следует выбирать трехходовой клапан для твердотопливных котлов, — это диапазон устанавливаемых температур. Здесь речь идет об изделиях с термостатическим приводом, которые могут применяться как в котловых обвязках, так и в системах теплых полов или ГВС. Производители предлагают краны с разными диапазонами регулировки в зависимости от назначения изделия, например, от 20 до 43 ⁰С, от 35 до 60 ⁰С и так далее

На это нужно обратить внимание при покупке, в данном примере для подключения к твердотопливному котлу предпочтительнее второй вариант

Перед монтажом обвязки нелишним будет знать, как проверить трехходовой клапан, который вы недавно приобрели. Новое изделие испытать несложно: надо лишь установить минимальную температуру из регулируемого диапазона и в патрубок №3 (см. Рисунок) заливать горячую воду. Через некоторое время работоспособный кран его перекроет. Проверять клапан в уже смонтированной системе можно, измеряя температуру воды в обратном трубопроводе на входе в твердотопливный котел. Ее значение должно соответствовать установленному на термостате.

Особенности установки клапанов для стравливания воздуха

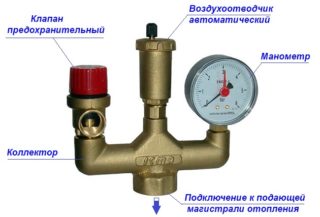

Группа безопасности котла отопления

При монтаже воздушного клапана обязательно учитываются следующие факторы:

• Воздух в системах отопления скапливается в самых верхних точках схемы отопительного оборудования. Указанная особенность характерна не только для радиаторов, но также для коллекторов теплого пола и отопительных котлов различного типа.
• При неправильном выборе места для установки воздушного клапана нарушается тепловой баланс, эффективность прогрева помещений резко снижается. Для системы теплый пол это нарушение сопровождается появлением зон с большим или меньшим прогревом.

Чтобы избежать нежелательных последствий ошибок, допущенных при монтаже, важно знать, что автоматические и ручные воздушные утепленные клапаны устанавливаются в следующих местах:

• на коллекторах оборудования для теплого пола;
• в районе насосно-смесительного блока отопительного котла;
• на типовых батареях;
• на другом вспомогательном оборудовании отопительных котлов (выбирается самая верхняя точка, находящаяся около расширительного бака);

Помимо этого местом, где устанавливается утепленный клапан КВУ, нередко становится гидравлическая стрелка.

За что отвечает трехходовый клапан с терморегулятором

Этот клапан сужает проток воды, за счёт чего её количество уменьшается, а выходящее тепло подаётся в меньших размерах. Устройство отвечает за регулирование количества воды, для контролирования температуры в помещении или в полу.

Устройство

По внешним характеристикам трехходовой клапан для отопления с терморегулятором очень похож на обыкновенный тройник для разделения воды, но на самом деле все части этого «тройника» выполняют особые функции.

• Термоголовка с выносливым датчиком. С помощью такого прибора настраивают и регулируют температуру воды, поступающую в клапаны.
• Верхний тарельчатый и нижний тарельчатый клапаны необходимы для запуска механизма, так как они оптимизируют работу основных клапанов, перегоняя воду и тем самым, придавая ей необходимую температуру.
• Один клапан, через который в трехходовой клапан попадает горячая вода.
• Второй клапан, через который в устройство попадает холодная вода.
• Третий клапан, откуда с помощью работы верхнего тарельчатого и нижнего тарельчатого образуется вода той температуры, которая задана через терморегулятор.
• Камера разгрузки по давлению. Это оборудование контролирует давление воды в клапанах, увеличивая их работоспособность и разгружая их по давлению.
• Сальниковое уплотнение. Прибор гарантирует герметичность всей конструкции. Он необходим по причине того, что отсеки и обогревательный контур быстро выходят из строя из-за любой поломки в мелочи, поскольку вода «не любит», когда с ней обращаются халатно, и при удобном случае пытается вытечь из труб, затапливая окружающее пространство.

Принцип работы

Существует два вида конструкционного исполнения:

• седельный;
• поворотный.

От того, какой вид конструкции стоит на приборе зависит и принцип работы.

1. Если это седельный, то перемещение упирается в поступательное движение, где шток постоянно, то попадает в седло, то вылетает из него.

   Седло либо полностью закрывается штоком, либо только немного приоткрывает устье, выпуская воду. Тем самым седельный вид конструкции гоняет воду и регулирует количество выхода горячей или холодной жидкости из двух клапанов, одновременно перемешивая и передавая получившуюся по температуре и по количеству воду в отсек «смешения».

2. Если это поворотный, то регулятором становится не шток, а маленький шарик или сектор (часть сферы). Работает такое устройство, как обычный шаровой кран: шарик поворачивается, обеспечивая проход жидкости либо из отсека с горячей водой, либо из крана с холодной водой, как и при седельной системе, только вместо штока шар, который работает без седла на перекрытии двух клапанов. Из 3 клапана выходит смешенная вода, заданная по температуре через терморегулятор.

Температура, установленная через прибор, сохраняется в промежутке между двух отсеков с подачей горячей и холодной воды. При её изменении газ, находящийся в этом месте, начинает сужаться или расширятся, в зависимости от изменения параметров регулировки.

Этот газ надавливает на шток или на шар, приоткрывая один из клапанов, тем самым вытекает нужное количество воды и образуется новая температура, соответствующая заданной.

Виды приводов клапана

Типы приводов клапанов:

1. Клапаны прямого действия. Функционируют следующим образом: когда меняется температура, расширяющийся газ давит на шар, сектор или шток.

   Тут расположена термочасть трехходового клапана, однако, это оборудование присутствует не во всех приборах. Датчиком в таком приборе может выступать расположенный внутри трубопровода щуп.

2. Клапаны косвенного действия. Работают примерно так же, как и клапаны прямого действия, отличаясь лишь меньшим, но не менее важным функционированием.

Трехходовые термостатические смесительные клапаны:

1. Смесительный. У такого прибора 2 патрубка, один из которых выходной. Первый патрубок оснащён тёплой или горячей водой, а второй подключён к системе «обратки» т. е. в него возвращается вся остывшая вода, оставшаяся после предыдущего нагрева. При открытии обоих патрубков вода смешивается и под контролем терморегулятора устанавливается нужная температура для выхода. Далее вода распространяется по всему контуру.
2. Разделительный клапан — это прибор, который работает обратно смесительному, не соединяя воду в одну струю через выход, а, наоборот, разделяя целую смесь воды разной температуры на горячую или холодную. Для такого вида есть один вход и два выхода. Конструкцию используют в ванных комнатах, при необходимости наличия горячей только из одного крана и холодной только из другого крана.
