Наждак из двигателя от стиральной машины своими руками

Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение

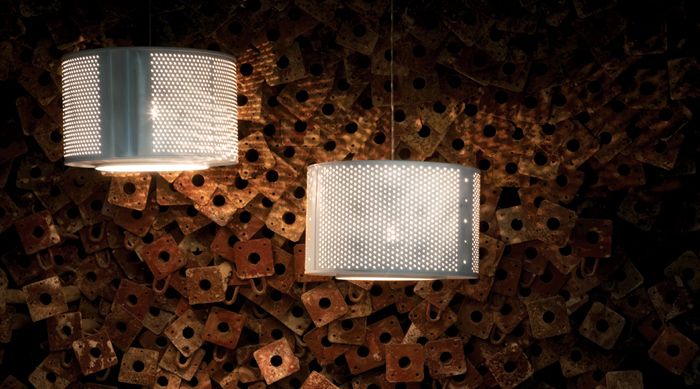

Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Так барабан превращается в шкафчик или столик-тумбочку

Схемы и чертежи с размерами

Если говорить о том, где именно можно найти различные чертежи с размерами и схемы точилок разного типа, то следует сказать, что лучше всего это сделать при помощи специальной литературы, где собраны схемы и чертежи различных устройств, которые можно собрать собственноручно. Существует более 3-х десятков вариаций различных точилок для ножей, что можно сделать собственноручно: заточной, с планшайбой, ленточной и так далее.

Бывают как самые простые модели, которые можно сделать даже неопытному человеку за 5-10 минут, так и полноценные станки, что оснащены электрическими двигателями, а также сложнейшими, но удобными системами фиксирования угла затачивания ножей.

Какие детали можно использовать?

На практике пригодится не только двигатель от стиралки. Что можно сделать из барабана, рассказано в следующих разделах публикации.

Минимальные дополнения понадобятся для создания этого практичного инвентаря

Мангал из нержавеющей стали выглядит великолепно. Он длительное время сохраняет функциональные характеристики и безупречный внешний вид. Его несложно очищать от загрязнений. Тут нет острых углов и других потенциально опасных частей. Пригодится стойкость к высоким температурам. Небольшой вес подразумевает отсутствие затруднений при перемещении.

Для обработки мясо, рыбу и другие продукты питания помещают на длительное время в закрытую ёмкость, где поддерживается высокая концентрация дыма. Применяют низко- и высокотемпературную технологию. В любом случае пригодится хорошая герметичность.

Подойдёт бак стиральной машины активаторного типа с вертикальной загрузкой

Чтобы создать подобную ёмкость из стандартного барабана, придётся закрыть отверстия в стенке Получить вторую жизнь может двигатель, конечно, лишь в том случае, если он не сгоревший, а работающий. В любом хозяйстве можно найти применение барабану из прочного металла, а также дверцам с ударопрочным стеклом и даже вместительному корпусу. Из них можно сделать станки и стильные элементы декора интерьера. Не нужно разбрасываться и мелкими деталями — в быту может пригодиться подшипник и пружины.

У большинства СМА колеса и ножки регулируются по длине — в дальнейшем вы можете установить на них диван или другую домашнюю мебель с тем, чтобы потом подогнать по своему усмотрению. В домашнем хозяйстве вам пригодятся провода, их часто используют для ремонта бытовой техники, а для фиксации и крепежа наверняка понадобятся хомуты.

В стиральных машинках противовесы, как правило, выполняются из чугуна — при желании их всегда можно сдать на металлолом. Но можно найти им и более практичное применение, например, использовать как пресс при квашении капусты и засолки сала.

Таким образом, большую часть деталей разобранной машины можно будет использовать.

Из барабана также можно создать множество интересных вещей.

Коптильня

Если вы любите поесть копченую рыбу или мясо, то вам нужно обязательно использовать барабан сломанной машинки в качестве основы для коптильни. Его следует обернуть листом металла для того, чтобы закрыть все отверстия. После этого останется только прорезать дверку, а вверху бачка просверлить дырку для дыма. Ваша коптильня готова — нужно только закрепить металлическую решетку.

Мангал и гриль

Любителям шашлыка можно сделать мангал из барабана машинки. Это не потребует практически никаких усилий. Для начала нужно приделать к емкости ножки — для этого подойдут трубы малого диаметра, они станут хорошей опорой.

Аналогичным образом можно изготовить гриль. Единственное различие в данном случае — это небольшой моторчик, который в гриле устанавливается в боковой крышке.

Перосъемная машина

Для хозяев большого подворья наверняка будет полезна перосъемная машина. Такое приспособление позволяет быстро и эффективно ощипать домашнюю птицу.

Для изготовления оборудования необходимо сделать стальной диск таким образом, чтобы его диаметр был на 1-1,5 см меньше, чем диаметр бачка, а толщина составляла примерно 3 мм. После этого сделайте несколько отверстий в диске, а также по бокам, с шагом в 3 см. В сформированные отверстия аккуратно вставляют перосъемные пальцы.

Умывальник

Владельцы дачи могут соорудить из бака стиральной машинки уличный умывальник.

Немало интересных элементов декора интерьера можно изготовить из самых разных частей стиральной машинки.

• Форточка для бани. Ее оборудуют из герметичного окна СМА, для этого нужно просто вырезать в раме соответствующее отверстие и зафиксировать в нем дверцу.
• Люстра. Из барабана небольшой стиральной машинки можно сделать люстру в стиле техно. Для этого нужно просто зафиксировать конструкцию, подключить к проводке, дополнить патроном и вкрутить лампочку.
• Стол. Барабан может стать основной для оформления стильного современного столика, который способен буквально на глазах преобразить дизайн помещения. Все, что для этого нужно — попытаться зафиксировать стальные стержни к элементам старой машинки и закрепить стеклянную столешницу. Эффектным решением станет подсветка в барабане. Аналогичным образом можно изготовить стул, пуфик или тумбу.
• Дровница. Если прикрепить к барабану ножки, то можно получить отличное место для дров. Такое приспособление станет незаменимым для обладателей камина либо русской печи в доме.
• Довольно интересно смотрятся вешалки из деталей старой СМА.

Предлагаем ознакомиться Как оттереть черные полосы на белой подошве

Результат работы

Точило готово.

В итоге получается вот такое точило, применений очень много, по желанию можно изготовить полировочные круги, наждачные круги и т.д.

Как сделать фланец своими руками?

Самая сложная задача всего проекта — насадка точила на вал мотора от стиралки. На валу нет нужной резьбы, а его диаметр не подходит к отверстию камня. Чтобы устранить несовпадение, необходимо изготовить насадку на электродвигатель.

С одной стороны переходник имеет отверстие для насадки на вал, с другой — фланец с резьбой для установки заточного круга. Изготавливается он с помощью токарного станка. Заранее подготавливается чертеж с обозначениями размеров вала и диаметра внутренней части шлифовального камня.

Ход работы:

• Возьмите трубу диаметром 32 мм (в зависимости от вала) и длиной не более 200 мм.
• С одной стороны сделайте резьбу с направлением, которое будет совпадать со стороной вращения двигателя.

• Другую сторону прогрейте и наденьте на вал.
• Крепление трубы выполняется с помощью сварки либо болта. Последний вариант предусматривает просверливание вала и трубы.

Оправка на двигатель готова. Осталось закрепить устройство гайкой и шайбой. Теперь можно надеть наждачный диск, который также закрепляется шайбой и гайкой. Можно создавать установки с двумя кругами.

Подключение мотора от стиральной машины

Для удачной работы самодельного аппарата важно правильно подключить двигатель с ременным приводом. Если у вас в эксплуатации была машинка-автомат, тогда от мотора исходят 6 проводов

Для подключения вам понадобятся только 4 из них. Как определить — какие? Путем прозвонки:

Возьмите мультиметр и поочередно прикладывайте щупы к проводам.

• Если два из них показывают значения 70 Ом — это подводки таходатчика. Они для работы не нужны.
• Совместимость остальных определяйте по парным показателям. У вас должно остаться два провода от щеток и два от статора.

Определились? Теперь поступите так:

• Один провод щетки и статора скрепите между собой, зафиксируйте изолентой.
• Оставшиеся подключите к кабелю с вилкой.
• После включения вилки в розетку вал начнет вращаться.

В моторе от советской машинки только 4 провода. Чтобы определить их назначение, также выполняется прозвон:

• Приложите один щуп к одному проводу. Другой щуп попеременно прикладывайте к остальным проводам. Ваша задача — найти пары.
• Теперь замеряйте значения между парами. Та, где сопротивление меньшее (12 Ом) — рабочая, где большая (около 30 Ом) — пусковая.
• Рабочую подводку соедините с сетевым проводом и вилкой.
• Для удобного пользования установите пусковое устройство. Для этого подойдет кнопка от дверного звонка. Можно обойтись без кнопки, но тогда при включении в сеть придется вращать большой наждак рукой, чтобы агрегат запустился.

Как подключить кнопку, показано на картинке ниже. SB означает кнопка, ОВ — рабочая обмотка, ПО — пусковая.

Как поставить наждачный станок и сделать защиту?

Сборка конструкции окончена. Осталось установить устройство, чтобы оно не смещалось с места при работе. Облегчают задачу отверстия двигателя, которыми он крепился в корпусе стиралки.

Выберите удобную и устойчивую поверхность (стол, табуретку, верстак). Накройте ее металлическим листом.

Как закрепить аппарат для заточки резцов? Установите его сверху и закрепите болтами или дюбелями на поверхности. Следите, чтобы между креплениями не было зазоров, иначе вибрации не избежать. Для смягчения можно использовать резиновые прокладки.

В качестве защиты используют накладки из металла. Их размещают над кругом, чтобы избежать повреждений осколками и щепками.

Перед запуском устройства придерживайтесь наших рекомендаций:

• Осмотрите установку на целостность, нет ли трещин на диске. При высоких оборотах часть диска может отрикошетить, что приведет к травме.
• Надевайте защитные очки и перчатки.
• Хорошо освещайте рабочую установку.
• Убедитесь в том, что диск наждака надежно зафиксирован.

Видео поможет вам справиться с самостоятельной сборкой точильной машины:

Изготовление фланца

Фланец с валом фиксируется шайбой и при его изготовлении нужно учитывать, что резьбу на деталях делают в зависимости от того, в каком направлении вращается вал. Чтобы изготовить фланец для наждака, с чертежом обращаются к токарю. Изготовление насадки:

• Левосторонняя резьба делается, если вращения вала происходит по часовой стрелке, а правосторонняя — против часовой стрелки. Гайка раскрутится, и точильный камень слетит с инструмента, если не учесть этот момент.
• Для изготовления втулок используют специальное оборудование определенного диаметра. Если такого оборудования нет, то вместо втулок можно использовать простые куски труб диаметром 32 миллиметра. Изолентой закрывают остаточное пространство между валом и втулками двигателя. Для этого подходит только та изолента, которая изготовлена на тканевой основе. Ее намотку проводят равномерно, одевая друг за другом втулки.
• Благодаря такой системе втулок наждачный круг надевается на втулку и надежно на нем закрепляется.

Сделать резьбу в домашних условиях поможет метчик. Вал мотора зажимают в тисках, а потом приступают к работе. Самодельное устройство позволяет регулировать направление вращения ротора. Для этого тестером определяют пусковую и рабочую обмотку. Пусковая обмотка имеет уровень сопротивления около 30 Ом, а рабочая — 12 Ом. К сети подключают рабочую фазу, а один конец пусковой обмотки соединяют с катушкой. Затем вторым концом дотрагиваются до второго вывода обмотки и резко откидывают. Если поменять местами выводы пусковой обмотки, то можно изменить направление движения.

Рекомендацию по выбору двигателя для самодельного точильного станка

Двигатель берется в зависимости от ваших нужд, если вы собираетесь точить на нем только шила, маленькие ножи и т.п., то вам подойдет двигатель от стиральной машинки из СССР. Такие двигатели обычно имеют 1380 об. в мин и 180-250 вт мощностью. Сейчас есть и двигатели от современных стиральных машинок-автоматов, но их сложнее подключить — нужна специальная плата, зато на них можно регулировать обороты.

Для более уверенной работы лучше взять двигатель на 400вт и 1380-3000 оборотов. Такое точило уже будет хорошо помогать в мастерской.

Но если вы хотите работать с крупными деталями, точить ломы, например :), то вам нужно использовать уже двигатель порядка 750 вт или более и на 3000 оборотов.

Фото наждака, сделанного своими руками:

Принцип работы самодельного устройства

Прежде чем изготовить самодельный наждак своими руками нужно рассмотреть особенности его принципа работы. Они заключаются в нижеприведенных моментах:

1. При изготовлении инструмента в качестве основы применяется стиральная машина и другие распространенные бытовые приборы.
2. Основой конструкции становится электродвигатель, от которого передается вращения. Именно он запускает устройство.
3. От электрического двигателя отходит вал, к которому подбирается наиболее подходящие насадки. Выточить их можно своими руками при наличии токарного или фрезеровального станка.
4. На специальной насадке устанавливается наждачный круг, который будет проводить механическую обработку поверхности.

При подключении прибора к электросети двигатель начинает работать, передавая вращение наждачному кругу. Принцип работы наждака довольно прост, поэтому его создать можно своими руками при применении подручных материалов.

Подключение электромотора

Прежде всего, необходимо напомнить правила техники безопасности. Переменное напряжение 220 вольт опасно для жизни. Поэтому, прежде чем производить соединение проводов и выводов двигателя, необходимо убедиться в том, что они отключены от электрической сети.

Электромотор от советской стиральной машины нельзя просто воткнуть в розетку. Вернее, можно, но предварительно его обмотки нужно соединить соответствующим способом. Двигатель от стиральной машины автомат подключается проще, так как является асинхронным. У него достаточно последовательно соединить обмотки ротора и статора. У советской стиральной машины мотор имел синхронную схему. Две его обмотки, пусковая и рабочая, выведены через корпус четырьмя проводами.

При изготовлении наждака самое простое и правильное – перенести на станину полностью всю схему подключения стиральной машины, за исключением, конечно, таймера. Если это невозможно, то придется вспоминать школьный курс физики и соединять обмотки самостоятельно. Самое сложное при этом – правильно их определить. Дело в том, что провода обычно не имеют ни какой маркировки. Придется взять мультиметр и замерить сопротивление. Значение порядка 30-ти Ом будет соответствовать пусковой обмотке, а 20 Ом – рабочей. Теперь их достаточно «скрутить» параллельно и соединить со шнуром подключения к сети, но есть один важный нюанс.

Пусковая обмотка должна быть запитана только на время раскручивания двигателя наждака. После того, как мотор наберет необходимые обороты ее необходимо отключить. В противном случае он будет сильно греться и быстро выйдет из строя. Поэтому в разрыв цепи первичной обмотки, включается кнопка с нормально разомкнутыми контактами, например от дверного звонка. Выключатель наждака и кнопка запуска устанавливаются на пластине из изоляционного материала, в легкодоступном месте. Все соединения тщательно изолируются. Наждак готов, можно подключать его к сети. После запуска двигатель должен работать без посторонних звуков, вибрации и сильного нагрева.

Кроме этого из б/у стиральной машины так же можно сконструировать:

• газонокосилку,
• траворезку,
• электровелосипед,
• медогонку,
• гончарный круг,
• дровокол,
• бетономешалку,
• токарный станок,
• соковыжималку,

• насос для полива,
• коптильню,

мангал,

зернодробилку,

перосъёмную машину,

ветрогенератор,

фрезер,

гриндер,

воскотопку

• циркулярку
• и многое другое.

Описание разных типов электродвигателей

Современная стиральная машина-автомат, как правило, имеет трехфазный электродвигатель, но старые советские аналоги могли иметь и двухскоростной режим работы, хотя встречаются теперь они очень редко. Любой электрический двигатель – это аппарат, работающий с помощью электроэнергии, и предназначается он для приведения в движение различных конструкционных элементов.

Разбирая стиральную машину, вы можете увидеть в ней электродвигатель с тахогенератором, который регулирует число оборотов, совершаемых вращающимся валом, а в зависимости от типа, электромотор может быть щеточный или сконструирован без применения щеток. Разные производители автоматических стиральных машин используют для различных моделей определенные типы электродвигателей, которые подразделяются на 3 варианта.

Асинхронный

Чаще всего асинхронные электромоторы бывают трехфазными, но среди них у старых моделей стиральных машин иногда попадаются и двухфазные варианты. Асинхронные электродвигатели применяются в 90% бытовой техники, так как их конструкция надежная и недорогая по себестоимости. Основной принцип действия такого электрического двигателя состоит в совместном действии магнитного поля статора и потоков, которые генерируются этим полем в роторе. Вращение электродвигателя возникает при разности частот, возникающих в процессе вращения магнитных полей.

Асинхронные электродвигатели надежны и долговечны, их обслуживание заключается в регулярной смазке внутреннего подшипникового механизма. Однако такой электромотор имеет большой вес и громоздкие габариты, что не всегда является удобным во время его применения.

Коллекторный

Этот тип электродвигателей стал современной модификацией, которая пришла на замену большим асинхронным моделям с невысоким КПД. В отличие от них, коллекторный электромотор имеет возможность работать как от постоянного, так и от переменного напряжения электротока. Электрический двигатель состоит из неподвижного статора и подвижного ротора. Статор генерирует энергию, а ротор передает ее на вращаемый вал, который является его составной частью. У вала имеется коллектор, благодаря которому на обмотку ротора поступает электроэнергия.

Такой электрический двигатель способен выполнять вращение в любую нужную сторону, то есть вправо или влево, стоит лишь изменить у него полярность при подключении щеток на обмотке статора. Для коллекторного типа электромотора характерна не только высокая скорость его вращений, но и возможность плавного изменения скоростного режима, что регулируется путем изменения напряжения. Коллекторный электромотор имеет компактные габариты, кроме того, для него характерен большой пусковой момент.

Этому электродвигателю требуется частая замена щеток и чистка коллектора, что производится в результате регулярных профилактических осмотров агрегата подобного типа. Щеточный узел считается самым слабым местом у таких электродвигателей. И хотя период работоспособности щеток составляет от 8 до 10 лет, все это время в процессе работы щетки стачиваются, из-за чего на всех остальных деталях электрического двигателя оседает мелкодисперсная угольная пыль.

Инверторный

На сегодняшний день самым современным типом электродвигателя, с компактными размерами и высоким уровнем коэффициента полезного действия при высокой мощности, является инверторный тип. В его составе, как и у других электромоторов, есть статор и ротор, но число соединений между ними минимально. Так как внутри электродвигателя нет элементов, которые быстро изнашиваются в процессе работы, это позволяет агрегату работать без перебоев довольно длительное время, не создавая при этом шума и вибраций. Инверторные электродвигатели стоят в стиральных машинах дорогостоящих моделей, так как себестоимость такого электрического мотора значительно выше его аналогов.

Анализируя свойства всех 3-х типов электродвигателей, можно сделать выводы, что асинхронный вариант – наиболее прост по своей конструкции, но у него невысокий уровень КПД. Коллекторный тип электромотора хорош тем, что дает возможность регулировки оборотов вращения.

Подготовка фланца

Наждак, своими руками изготовленный, предусматривает соединение электродвигателя с каменным кругом посредством фланца. Его необходимо выточить из металла. С этой целью обычно обращаются к специалисту (к токарю). Понадобится знать параметры устройства, диаметр внутреннего отверстия наждачного круга, диметр вала.

Фланец крепится на вал с помощью гайки, болта и шайбы. Их также нужно подготовить. Резьба на гайке и фланце должна быть с учетом направления движения вала, идущего от электродвигателя. Если планируется вращение камня по ходу часовой стрелки, то резьбу необходимо нарезать в левую сторону. При вращении вала против часового хода резьба, соответственно, должна быть правосторонней. Это необходимо для соблюдения техники безопасности. Дело в том, что при таком направлении резьбы гайка под действием вибрации во время работы будет закручиваться, не позволяя кругу сорваться. Если резьба будет в другую сторону, гайка будет раскручиваться. Если она открутится полностью, наждачный круг слетит. А это опасно.

Токаря найти не всегда удается. Поэтому выточить фланец не всегда можно. В таком случае можно прибегнуть к альтернативному решению. В подобной ситуации самодельный наждак своими руками изготавливается с применением труб подходящего диаметра. Если между втулкой и валом остается зазор, его устраняют тканевой изолентой. При большом зазоре можно одну втулку надеть на другую.

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

• электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
• электрическая дрель с набором сверл;
• шуруповерт или фигурная отвертка;
• угловая шлифмашина;
• паяльник на 100 Вт;
• маленькая стамеска;
• угольник с одним из углов на 90 градусов;
• штангенциркуль;
• чертежный циркуль;
• чертежный карандаш и рулетка;
• ножницы по металлу;
• настольные тиски;
• отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

• модель советского электродвигателя от стиральной машины с конденсаторами;
• тумблер на нагрузку до 1.0 кВт;
• шнур с розеткой длиной 2 метра;
• маленький точильный камень с диаметром посадочного отверстия 32 мм;
• плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
• фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
• брус размером 60х60 мм и высотой 0.2 метра;
• саморезы по дереву на 50 и 20 мм с прессшайбой;
• оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
• резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

• самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
• рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
• мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
• если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
• двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака.

Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Изготовление заточного станка своими руками шаг 1

На двигатель установил электрокоробку, в нее поместил конденсатор для запуска двигателя, тумблер — выключатель и блок питания для лампы.

Тумблер использовал от советского лампового телевизора — надежная штука оказывается, сначала установил современный красивый китайский тумблер — при его использовании станок «заикался» (работал с некоторым рывками), причем замена тумблера другим такой же марки не помогла, пока не поставил советский тумблер.

Я ради интереса потом установил эти китайские тумблеры на другой двигатель, который тоже начал «заикаться», обидно, отдал за 2 тумблера 100 руб. — просто выкинул деньги на помойку…

Ну с а конденсатором — все стандартно, не буду описывать в 101 раз, как подключить трехфазный двигатель к 220в — это легко найти в гугле, или в нашей статье по расчету конденсатора.

Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение

Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Так барабан превращается в шкафчик или столик-тумбочку

Как приспособить дрель и болгарку под электроточило

Сделать наждак можно не только из подходящего электродвигателя, имеющегося в наличии. Для этого можно приспособить электроинструмент — это может быть электрическая дрель или шуруповерт.

Изготовление точила из дрели начинают с приобретения насадки.

В ней закрепляют заточной камень, а затем зажимают в патрон. Остается закрепить его на неподвижном основании с помощью специального крепления, которое можно купить в магазине, продающем электроинструменты. При помощи такого электроточила можно поправить топор, наточить кухонный нож или заправить сверло.

В случае крайней необходимости, точило можно изготовить из болгарки. Для этого не требуется приобретать специальных приспособлений и оправок, необходимых для крепления наждака. Следует только закрепить ее в горизонтальном положении на массивном основании, установить стандартный отрезной или заточной диск, и точило готово к работе.

Применение рабочего двигателя стиральной машины

Рассмотрим некоторые самоделки из двигателя от стиральной машины. Сегодня при помощи Интернета многие домашние умельцы с радостью делятся собственными изобретениями, в конструкции которых использовались запчасти от старых стиральных машин. Рассмотрим самые востребованные.

Изготовление бетономешалки

При проведении ремонта в квартире, частном доме может понадобиться небольшое количество бетонного раствора. Арендовать для такой цели бетономешалку — слишком дорогое удовольствие. Можно соорудить такой инструмент самостоятельно, для чего подойдет корпус от старой стиралки (кроме автомата).

Инструкция по изготовлению:

• В первую очередь нужно заделать в корпусе сливное отверстие (можно поставить обыкновенную заглушку).
• Из двух прочных стальных полосок делаем лопасти, функция которых — перемешивание смеси. Для этой цели также подойдет прочный барабан, сердцевина которого оставляется цельной, а лопасти вырезаются из окружности и сгибаются на 90 градусов в одном направлении.
• Через отверстие, предназначенное для активатора, необходимо вставить вал, к которому привариваются предварительно подготовленные лопасти.
• Последний этап — установка двигателя, соединение его с валом.

Простая бетономешалка для эксплуатации в бытовых условиях готова. При помощи такого устройства можно легко приготовить ведро раствора.

Наждак из двигателя от стиральной машины-автомат

Рабочий мотор от старой машинки-автомат можно использовать для изготовления своими руками электрического наждака. Это делается очень просто — на вал двигателя устанавливается наждачный камень (точило). Такой инструмент будет очень практичен на даче, так как с его помощью можно наточить не только ножи, но и лопаты, топоры.

Корморезка, зернодробилка

Тем, кто имеет небольшой участок земли, содержит домашнее хозяйство, не помешает изготовленная своими руками зернодробилка, корморезка. Если для этой цели использовать электромотор машинки-автомат, то самодельное приспособление будет работать не хуже заводского оборудования.

Сделать в бытовых условиях корморезку несложно. Кроме мотора, понадобится корпус машинки верхней загрузки, который можно найти на металлоломе.

Важно понимать! Двигатель вышедшей из строя стиральной машинки можно использовать для изготовления множества различных хозяйственных инструментов, требующих вращения. https://www.youtube.com/embed/FYqqg9EW2f8

https://youtube.com/watch?v=FYqqg9EW2f8

Рабочий мотор стиралки можно применить для изготовления самодельного тестомеса.
