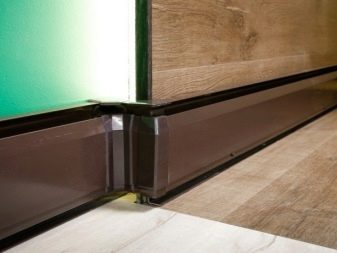

Как выбрать и установить плинтус с подогревом на полу

Дополнительные элементы

Для удобства использования производители оснащают теплые плинтуса элементами, регулирующими мощность прибора:

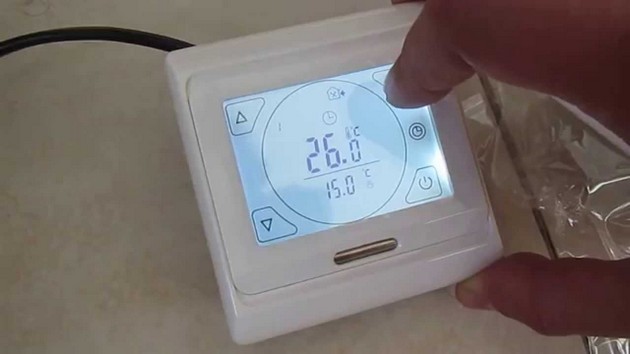

• Терморегулятор для задания температуры нагрева;
• Датчики, расположенные на стенах в небольшом отдалении от прибора считывают информацию о температуре в помещении и позволяют поддерживать оптимальный микроклимат путем регулировки температуры нагрева;
• Автоматический датчик включения, устанавливаемый на определенное время (перед приходом хозяев с работы или незадолго до подъема);
• Устройство для программирования режимов обогрева.

Самые удобные приборы — это плинтуса, способные самостоятельно поддерживать заданную температуру в помещении. Они стоят дороже других приборов, но именно они могут создать в доме комфортнее условия при максимально удобном управлении.

Виды

Сегодня распространены всего два вида теплого плинтуса – водяной и электрический. Каждый из них применяется в специфических условиях устройства комнат и обстановки самой квартиры. Стоит рассмотреть каждый из видов подробно.

Водяной

Этот вариант установки встречается довольно часто – его можно увидеть в интерьере некоторых современных жилых зданий, офисных помещений, даже торговых центров. Стоит отметить, что водяной тип теплого плинтуса получил широкое распространение во многих западных странах. Такой интерес обусловлен такими факторами, как: простота использования и невысокие требования к обслуживанию. Водяной теплый плинтус представляет собой внешне металлическую панель или коробку, внутри которой размещается отопительный или греющий модуль с мини-трубками для подачи воды и прогрева. Внешняя или тыльная сторона устройства также оснащается металлической панелью, которая уже предназначена для защиты самой стены от высоких температур.

Такой способ подключения техниками называется лучевым. Отличием этого вида теплого плинтуса от электрического является широкий спектр возможных установок в интерьере. Водяной теплый плинтус можно монтировать на мансардах, лоджиях, даже на балконе, при этом эффективность обогрева не уменьшается, а затраты на энергию остаются сравнительно небольшими. Еще одной особенностью именно водяного типа является быстрота прогрева воздуха, так как физические свойства воды позволяют беспрепятственно передавать по трубам даже самые горячие потоки. Однако необходимо постоянно следить за уровнем температуры в котельных.

Электрический

Если водяную разновидность теплого плинтуса ценят за быстрый нагрев и простоту обслуживания, электрический тип распространен благодаря следующим характеристикам:

• легкость монтажных работ – в отличие от водяного типа электрический устанавливается на месте, процесс установки простой и быстрый, ведь достаточно закрепить обогревательные панели на стену;
• наличие более совершенных систем теплорегуляции – большинство моделей водяных плинтусов не оснащены специальными приборами для измерения температуры – для этого достаточно следить за средним уровнем воды в котельных. Электрический же тип часто оснащается специализированными термостатами, которые похожи на обычные термометры. Термостаты могут работать как автоматически, так и могут быть отрегулированы вручную, а их работа направлена на оптимизацию затрат энергии.

Здесь же стоит отметить и отрицательные моменты использования такого плинтуса:

• большой расход энергии – при использовании любой техники с электропитанием встает вопрос о денежных затратах. Электрический тип, к сожалению, даже при наличии термостатов потребляет большое количество энергии;
• монтаж электрического типа намного проще, однако, сам процесс подключения может вызывать некоторые трудности – это подготовка именно выделенной линии с правильным номиналом;
• один из потенциальных минусов для многих покупателей – это наличие электропитания. Вероятность повреждения проводки и возникновения пожара крайне мала, однако, для некоторых это является определяющим фактором при определенных условиях эксплуатации.

Если покупателю больше понравилась именно водяная разновидность, то не стоит отчаиваться и думать, что эти виды различаются по внешним признакам.

Кроме наличия клемм или креплений проводов к электрическому питанию, эти разновидности внешне абсолютно схожи. Стоит отметить и такой вид плинтусного оборудования, как инфракрасный теплый плинтус. Особенность данного вида заключается в использовании специальной пленочной ленты, которая под воздействием высоких температур нагревается и становится своеобразным источником инфракрасного излучения, что обеспечивает дополнительный и качественный прогрев помещения.

Проведение монтажа

Теплый плинтус электрический, монтаж которого вы можете осуществить самостоятельно, не предполагает проведение большого объема строительных работ. Вес приборов настолько мал, что их можно устанавливать даже на фанерные и гипсокартонные перегородки. Ограничений в этом вопросе никаких нет.

Для установки потребуется перфоратор. В комплекте к плинтусу поставляются саморезы и кронштейны. Установка может быть сплошной, это указывает на то, что приборы будут располагаться по всему периметру помещения. Электрический нагревательный прибор обычно располагается в одном сантиметре от поверхности пола. От стены его необходимо удалить на 15 мм. Этот зазор требуется для обеспечения конвекции, которая исключает перегрев нагревательного элемента.

Теплый плинтус электрический, принцип работы которого был описан выше, должен быть установлен в несколько этапов. На первом следует осуществить разметку. Для этого задняя панель приставляется к стене, чтобы разметить положение монтажных отверстий. С помощью перфоратора отверстия в стене можно будет проделать согласно разметке. Далее устанавливаются пластмассовые дюбели. После монтажа панели ее необходимо закрепить саморезами. На неё навешиваются кронштейны, на которые устанавливаются ТЭНы. После можно приступать к подключению устройства к сети с установкой терморегулятора и температурных датчиков. Закрыть конструкцию можно будет алюминиевой декоративной панелью.

Разновидности

В этом обзоре мы будем рассказывать, как сделать теплый плинтус своими руками. Но перед этим нужно определиться, какое оборудование будет использовано для обогрева помещений. Плинтусное отопление может быть водяным или электрическим, а выбор той или иной системы зависит от наличия тех или иных энергоносителей. Водяные системы питаются от котлов любых модификаций, а электрическим нужна надежная электросеть.

Водяные теплые плинтусы

Установка водяного теплого плинтусы своими руками – процесс сложный. Система должна получиться не только эффективной, но и герметичной, чтобы не залить полы и соседей (если они есть). Водяные плинтусные обогреватели представляют собой малогабаритные конвекторы. Основой для их изготовления служат цветные металлы – медь и алюминий. Проходящие внутри трубы делаются из меди, а радиаторы – из алюминия.

Связка из цветных металлов обеспечивает оборудование максимальной эффективностью и теплоотдачей. Кстати, для увеличения мощности водяные конвекторы делаются двурядными – они более толстые, но более мощные.

Устанавливая теплые плинтусы своими руками, необходимо разметить контуры – по одному-два контура на каждое помещение, в зависимости от его площади. Максимальная рекомендованная длина каждого контура составляет 15 метров. Соответственно, если периметр больше, рекомендуется разделить его на два контура. Конвекторы в отдельных направлениях соединяются последовательно.

Для обеспечения равномерности прогрева в систему устанавливается распределительный коллектор. Каждый контур питается от отдельной трубы с краном – если что, подачу теплоносителя можно перекрыть, не затрагивая другие контуры. Такая возможность может пригодиться при возникновении аварийных ситуаций.

Монтируя водяной теплый плинтус своими руками, следует помнить, что эксплуатация данного оборудования в централизованных системах отопления опасна – конвекторы могут не выдержать гидроударов или повышенного давления, что приведет к их разрушению. Для того чтобы защитить отопление от повреждения, в систему ставится промежуточный теплообменник. В результате в квартире с центральным отоплением образуется независимый отопительный контур, берущий тепло от теплоцентрали.

Электрические теплые плинтусы

Сделать электрический теплый плинтус своими руками гораздо проще, чем смонтировать водяные радиаторы. Все дело в том, что данное оборудование питается от электросети и не требует подвода теплоносителя. Электрические плинтусные конвекторы похожи по своей конструкции на водяные приборы, но вместо медных труб здесь располагаются ТЭНы. Именно они и являются источниками тепла.

Плинтусные электроконвекторы могут наделяться встроенными термостатами. Но проще всего управлять каждым контуром с помощью выносного терморегулятора. При необходимости, потребители смогут реализовать систему дистанционного управления через GSM-сети или через интернет.

Советы по эксплуатации

Включать плинтусный обогрев лучше всего в межсезонье или в период сильных холодов. Использовать любой его тип, как самостоятельный источник обогрева, допускается лишь в небольших помещениях при температуре за окном не ниже -15 градусов Цельсия. В противном случае эффекта от обогрева практически не будет, а расход электроэнергии будет колоссальный.

После периода межсезонья необходимо разобрать плинтусный обогреватель, осуществить его визуальный осмотр, а также при необходимости заменить испорченные детали.

И еще, в случае выявления любых неполадок в работе плинтусного обогревателя лучше всего вызвать специалиста, а не пытаться решить проблему самостоятельно.

В следующем видео представлен обзор плинтусного электрического обогревателя «Мегадор», позволяющий экономить электроэнергию за счет прогрева стены и уменьшения теплопотери.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Монтируют электрообогреватель в несколько этапов:

1. Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
2. На удобной высоте на стене монтируют выключатель с терморегулятором.
3. На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
4. На стены наносят разметку под крепления под плинтуса с подогревом.
5. Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
6. Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
7. На установленные кронштейны навешивают тепловой нагревательный модуль.
8. Соединяют модули электрическими проводами параллельно.
9. К системе подключают устройство защитного отключения (УЗО).
10. Подсоединяют датчик температуры воздуха.
11. Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
12. Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

https://youtube.com/watch?v=gxh2j1g91kM

Самостоятельная установка

Хозяин может сам установить приобретенное оборудование, для этого не обязательно иметь навыки профессионального выполнения работ, достаточно лишь скромного набора инструментов, внимательности и аккуратности.

Установить теплый плинтус своими руками очень просто. Конструкция не имеет теплоносителя, легко монтируется и не требует работы с трубами.

Набор инструментов

Для самостоятельного монтажа конструкции мастеру понадобятся следующие инструменты:

• Перфоратор для крепления плинтуса к несущим стенам;
• Отвертка;
• Дрель;
• Рулетка, линейка и карандаш;
• Соединительные провода;
• Уровень;
• Ножовка по металлу;
• Плоскогубцы;
• Коробка для внутренней розетки.

Подготовка к монтажу

В первую очередь необходимо подобрать сечение провода, соединяющего электрическую сеть дома с теплым плинтусом. Мощность работы отопительного прибора указывается на его упаковке, в зависимости от этого значения подбирается необходимый провод. Минимальное сечение проводки в доме и провода, идущего от нее к оборудованию 1.5 мм². При меньшем размере проводки электрическая сеть дома может не выдержать нагрузки. Для предотвращения короткого замыкания необходимо монтировать плинтус только в домах с качественной новой электрической сетью.

Если требуется подключить целый блок отопительных приборов большой мощности, то диаметр проводов должен превышать 2.5 см².

Необходимо убедиться в способности автоматов, установленных в доме, справиться с нагрузкой от электрического отопления. В документах на плинтус указывается количество ампер, на которые рассчитан прибор. Это значение должно совпадать с указанным на автомате.

В месте подключения необходимо установить коробку под внутреннюю розетку и найти силовой кабель, к которому подключается плинтус.

Последовательность монтажа

После выполнения подготовительных работ начинается монтаж теплого плинтуса:

• В первую очередь к стене крепятся направляющие. Они выполнены из пластика, крепятся с помощью саморезов или анкеров, зависит от материала стены. Для ровного крепления на небольшом возвышении над полом используют уровень;
• После этого к стене крепится материал, отражающий тепло. Он идет в комплекте с плинтусом, поэтому соответствует его размерам и не требует резки;
• Мастер измеряет длину крепежного кронштейна и на этом расстоянии крепит верхние направляющие аналогично с уже закрепленными нижними;
• Крепежные кронштейны крепятся между направляющими уголками. Расстояние между ними указывается производителем на инструкции к плинтусу. На них приходится основная нагрузка;
• Приступать к монтажу нагревающих элементов можно только после подготовки всего периметра комнаты. Основной элемент плинтуса вешается на кронштейны;
• Сначала необходимо отмерять длину нагревающего элемента и отрезать лишнее ножовкой по металлу. После этого края обрабатываются наждачной бумагой;
• Для удобства крепления с помощью плоскогубцев удаляются 2 или 3 крайних пластины;
• На трубу монтируются латунные резьбы;
• На резьбы накручивается замыкающий контур;
• Все болтовые соединения дополнительно протягиваются;
• Электрический плинтус подключается к домашней сети как обычная розетка;
• После подключения необходимо проверить работу оборудование, выполнив пробный запуск;
• Облицовочная панель крепится на клипсы.

Очень важно меть возможность регулировать температуру отдельно в каждом помещении. Он монтируется между первой панелью и источником питания

Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы. Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству.

Каждое помещение удобно оснастить собственным плинтусом и оборудованием для регулировки его мощности. Это позволит при необходимости отключать часть теплового оборудования или уменьшать его мощность. Такая система сэкономит энергию и уменьшит теплопотери дома.

Виды теплого плинтуса

Сам теплый плинтус собирается из отдельных греющих модулей. Есть два варианта:

жидкостный

электрический

При жидкостном не важно от какого источника поступает теплоноситель – твердотопливный, газовый или электрокотел. Это может быть даже низкотемпературный источник на основе теплового насоса. Это может быть даже низкотемпературный источник на основе теплового насоса

Это может быть даже низкотемпературный источник на основе теплового насоса.

Имея подачу всего в 40 градусов, с плинтусами можно добиться съема тепловой мощности в районе 50Вт на 1 метр. Вот таблица зависимости мощности теплоотдачи от температуры жидкости для наиболее распространенного у нас плинтуса марки Мистер Тектум:

Плюсы плинтуса

Технология, принципиально отличающаяся от традиционных систем отопления, снаружи выглядит как обычный декоративный элемент. Всенародную любовь она получила, благодаря своей начинке:

• Теплый плинтус своими руками по толщине равен традиционному аналогу, но высота чуть больше — 12-15 см. Это сделано для удобства монтажа системы обогрева внутри элемента.
• Отделка монтируется на стыке пола и стен по всему периметру жилого помещения, органично вписывается в любой интерьер.
• Принцип действия прост — электричество или теплоноситель нагревают трубки, а они, в свою очередь, отдают тепло внешнему алюминиевому корпусу.

На этом плюсы не заканчиваются:

• Монтаж теплого плинтуса позволяет избавиться от неудобных батарей — мечта многих хозяев. Ничто не помешает воплотить в реальность любую задумку дизайнера интерьеров. Некрасивые батареи не придется прятать в шкафах, за ширмами или занавесками.
• Такая система позволяет увеличить срок службы вашей мебели, ведь, к примеру, шкаф, стоящий рядом с обычным конвертером, из-за жаркого воздуха, быстро рассыхается.
• Теплый плинтус своими руками может являться как полноценным способом обогрева, так и вспомогательным. Этот элемент можно размещать не по всему периметру комнату, а только там, где нужен дополнительный обогрев. Это сокращает расходы электроэнергии, при этом не снижая эффективности действия прибора.
• Новаторскую систему обогрева можно монтировать не только в новой квартире, и не только во время ремонта. Ее установка возможна даже спустя месяцы после завершения строительно-ремонтных работ.
• Теплый плинтус своими руками можно использовать в любом помещении. Они подходят для гостиных, спален и кабинетов прекрасно согревают застекленные веранды, террасы, зимние сады, балконы и лоджии, могут быть установлены в ванной и санузле, безопасны даже для детской комнаты.

Еще одно большое преимущество теплого плинтуса своими руками заключается в том, что он не создает под потолком “тепловую подушку”. Все пространство любого помещения прогревается равномерно:

• Стандартные системы отопления работают таким образом, что горячий воздух непременно поднимается вверх. При этом возможны сквозняки на полу. Если помещение небольшое, то это не столь ощутимо. Но, к примеру, в загородных домах эта разница довольно большая.
• Плинтусная система действует таким образом, что тепло отдается не только в пространство, но и в стены. Это преимущество пригодится владельцам частных домов, у которых часто промерзают стены, и жителям угловых квартир многоэтажек.

Но многие предпочитают именно эту систему, а не теплый пол, ведь для монтажа теплого плинтуса не нужно готовить бетонную стяжку, модульная конструкция системы очень мобильна. В любой момент вы можете взять и перенести ее в другое помещение.

Как самостоятельно установить тёплый плинтус

Монтаж водяной системы отопления начинается с установки коллектора. К нему подключаются две трубы (одна на подачу, другая на забор теплоносителя), запитанные на тепловой агрегат.

Максимальная длина контура не может превышать 12,5-15 м. В тех случаях, когда требуется устройство более длинного контура, устанавливается дополнительный коллектор. Трубы прокладываются по периметру помещения в подготовленное основание (планка) с теплоизоляцией.

Между трубами и полом оставляется зазор не менее 1 см. Это предотвращает перегрев элементов системы. Крепление модулей производится с помощью фитингов. После монтажа труб делается проверка работы системы, после чего они закрываются лицевой панелью.

Электрическая система отопления подключается непосредственно к электрическому щитку. Для этих целей он должен быть оснащён отдельным автоматом. Провода, устанавливаемые в систему, должны иметь сечение не менее 2,5 мм. Каждый контур имеет свой термостат и температурный датчик. Греющие плинтусы должны располагать от стены на расстоянии не менее 1,5 см.

Достоинство и недостатки

Теперь вы знаете, что теплые плинтусы могут быть водяными и электрическими. Давайте теперь рассмотрим плюсы и минусы плинтусного отопления, после чего перейдем к процессу установки своими руками. Начнем с положительных черт:

Плинтусное отопление — отличный выбор для помещений с панорамным остеклением.

Компактность – самое важное достоинство теплого плинтуса. Миниатюрные размеры водяных и электрических плинтусных конвекторов позволяют сделать отопительную систему практически незаметной;
Равномерность прогрева – в отличие от традиционного конвекторного отопления, теплые плинтусы прогревают помещения более равномерно

Температура воздуха вблизи напольного покрытия примерно такая же, как и в середине комнаты;
Возможность обогрева помещений любого назначения – теплые плинтусы монтируются в детских комнатах, гостиных, кухнях, офисных помещениях, а также на крытых балконах и в лоджиях;
Возможность обогрева помещений с панорамными окнами – плинтусное отопление предотвратит проникновение холодного воздуха в помещение и обеспечит борьбу с образованием конденсата.

Кроме того, теплые плинтусы могут работать совместно с любыми другими отопительными приборами, например, с настенными конвекторами.

Ключевые недостатки:

Планируя установку плинтусного отопления, позаботьтесь о том чтобы мебель не препятствовала движению воздушных потоков.

• Устанавливая теплые плинтусы своими руками, следует продумать расстановку мебели. Все дело в том, что загородив плинтусную зону высоким шкафом, данный участок потеряет свою эффективность;
• Плинтусное отопление несовместимо со встраиваемой мебелью – она закрывает собой монтажную зону;
• Высокое потребление электроэнергии – справедливо для электрических теплых плинтусов. Тарифы «на свет» очень высокие, поэтому ежемесячные расходы будут весьма внушительными.

Но компактность и эффективность плинтусного отопления с лихвой покрывает все его недостатки. Давайте теперь посмотрим, как выполнить монтаж теплого плинтуса своими руками.
