Особенности и секреты выбора ступенчатых сверл по металлу

Содержание:

Что это такое и для чего нужно?
Рекомендации специалистов по выбору конусного сверла
- Маркировка конусных режущих инструментов: что нужно знать
Область применения
- Выбор ступенчатого сверла
Что надо знать для выбора конусного сверла
Конструкция и виды
Как правильно сверлить отверстия конусным сверлом инструкция
- Публикации по теме
Цвет ступенчатых сверл, используемых для обработки металла
Обзор видов
На что обращать внимание при выборе сверла
Сверло многоступенчатое по металлу – преимущества и недостатки
Производители ступенчатых свёрл
- - Заключение

Что это такое и для чего нужно?

Сегодня рынок инструментов представлен большим выбором сверл от различных производителей. Вне зависимости от вида изделия предназначены для выполнения разнообразных операций по обработке металла. Преимущество ступенчатого сверла заключается в особенности его конструкции. Улучшенная прочность режущих кромок позволяет добиться длительного срока службы изделия и снижает необходимость проведения регулярного ремонта.

Конусное ступенчатое сверло – наиболее востребованный и универсальный инструмент. С его помощью обрабатывают стальные листы толщиной в 5-6 мм с целью получения надежных отверстий.

Также инструмент можно применять для работы со следующими материалами:

пластик;
гипсокартон;
дерево.

Двухступенчатое сверло представляет собой специфическую насадку, используемую в различных станках. Конструкция сверла содержит рабочую часть, обеспечивающую вращение сверла, и хвостовик, имеющий форму цилиндра или шестигранника.

Рабочая область конструкции делится на 3 части:

наконечник небольшой толщины, необходимый для организации предварительного засверливания;
скошенные переходы, предусмотренные между ступенями (такое устройство позволяет избавиться от заусениц);
режущий край: с его помощью происходит создание отверстий.

Хвостовик сверла может иметь разную форму. Она определяется в зависимости от области, в которой планируется использовать инструмент. Также к данной категории относят многоступенчатые сверла.

Основу формы сверла составляет конус. С его помощью получается обработать материал посредством достижения высоких скоростей, по технологии «елочка». При этом качество полученной кромки отверстия будет высоким даже в случае сверления тонкой листовой стали.

Сверла оборудованы острым наконечником, что предотвращает необходимость применения дополнительного инструментария. С помощью подобных агрегатов удается облегчить выполнение работы по обработке металла или других материалов. Приспособление используют в следующих сферах:

строительство;
автомобилестроение;
ремонтные работы;
ландшафтные работы.

Каждый режущий инструмент имеет отличительные характеристики, а также положительные и отрицательные свойства. Если рассматривать сверла, то к преимуществам подобного оборудования следует отнести следующее.

Возможность сверления отверстий с помощью одной насадки.
Устойчивость к износу.
Отсутствие необходимости кернения места сверления при выполнении поставленной задачи. Кончик сверла практически сразу врезается в материал.
Сочетание функций разных инструментов.
Плавный переход меньшего диаметра к большему

Такая опция позволяет снизить или вовсе исключить деформацию материала, что важно, когда речь заходит об обработке тонких листов.
Универсальность использования. Сверла можно применять в качестве основного оборудования на стационарном станке или на ручном электроинструменте.
Применение абразивного напыления для повышения прочности.
Отсутствие необходимости проведения регулярной заточки.

Область применения

Такая конструкция инструмента позволяет производить высокоскоростную обработку металла. Качество обработки не снижается при использовании такого инструмента даже в случаях использования тонкого металла.

К тому же универсальность такого оборудования позволяет работать и с другими материалами:

гипсокартоном;
пластиком;
деревом;
плотным металлом;
стеклотекстолитом.

В качестве специального приспособления можно рассматривать его острый наконечник. Такое устройство инструмента позволяет исключить из применения дополнительное оборудование:

центровочный инструмент. Применяется для лучшего врезания обычного сверла;
надфиль. Применяется для обработки краев отверстия;
шлифовальная машина.

Для работы с тонколистовым металлом, в конструкции сверла предусмотрены поступательные каналы, расположенные по спирали. Они имеют разные размеры с плавным переходом. Другим предназначением такой конструкции является обеспечение плавности хода инструмента в процессе работы.

Чтобы исключить постоянное затачивание инструмента, можно приобрести изделие с алмазным или титановым напылением. Абразивное напыление обеспечивает дополнительную прочность при правильной эксплуатации оборудования. Кроме того, коническое сверло можно применять для исправления дефектов отверстий после использования других инструментов.

Выбор ступенчатого сверла

При покупке конусного сверла следует уделить внимание его цвету:

на низкое качество инструмента может указывать его естественный серо-стальной цвет. Этот параметр свидетельствует об отсутствии температурной обработки;
при обработке инструмента паром он будет иметь черный цвет. Такой подход немного увеличит его рабочие качества;
об отсутствии внутренних напряжений металла может сигнализировать золотистый цвет изделия;
сверло с ярко-золотистым цветом поверхности, указывает на содержание в металле нитрида титана. Такой инструмент характеризуется долгим сроком использования и износостойкостью.

Методом гравировки проставляется маркировка изделия. Первая буква чаще всего относится к материалу, из которого делалось изделие. Буква «P» указывает, что приспособление для сверления изготовлено из быстрорежущей инструментальной стали.

Далее указывается число, которое характеризует состав сплава, например, «М3» представляет молибден. Класс точности и диаметр инструмента также указывается в маркировке. Нередко товары отечественного производства с диаметром до 2 мм не маркируются.

Кроме того, следует учитывать и диаметр сверла. От этого параметра будут зависеть размеры отверстий. От выбора производителя и торговой марки будут зависеть технические качества изделия и его стоимость.

Если оборудование необходимо для промышленного производства, где потребуется проведение неоднократной заточки, следует выбирать сверла, соответствующие параметрам ГОСТа. При покупке такого оборудования лучше остановить выбор на изделии из стали марки «HSS», что означает «быстрорежущая». В противном случае, его необходимо будет подвергать постоянной заточке.

При выборе ступенчатого оборудования следует учесть многие параметры, которые непременно отразятся не только на рабочих характеристиках, но и на стоимости изделия. Цена изделия, чаще всего складывается из размера диаметра рабочей части, вида напыления, необходимости частоты заточки инструмента.

Если рассматривать ценовую политику на сверла в примерах, то можно сказать, что изделия с небольшим диаметром отверстий и малой прочностью, обойдутся потребителю в сумму не более 500 рублей за штуку. Можно приобрести и целый набор изделий различного диаметра в количестве 5 штук за 1300 рублей.

Приспособления, позволяющие делать отверстия большего диаметра, будут превышать стоимость в два раза, по сравнению с первым вариантом. Повлиять существенно на стоимость изделия может известность компании, его выпускающая. Стоимость такого инструмента может быть увеличена в два-три раза. Сверла известных мировых производителей можно приобрести за 4500−7500 рублей за штуку в зависимости от диаметра.

При покупке изделия, важно видеть всю документацию, подтверждающую его качество. В противном случае, можно приобрести подделку за большую сумму, которая на практике не подтвердит свои характеристики

При наличии всех документов можно приобрести комплект изделий даже с высокой стоимостью. В этом случае оборудование прослужит долго, будет надежным и долговечным, универсальным в применении.

Что надо знать для выбора конусного сверла

По форме и конструкции конусные сверла значительно отличаются от цилиндрических. Как и цилиндрические, конусные устройства обладают аналогичной хрупкостью, поэтому они требуют бережного обращения с ними. Чтобы выбрать конусные устройства для выполнения соответствующих работ, необходимо учитывать такие рекомендации:

Цвет насадки — если выбираете корончатое сверло, то наверняка перед вами представлены модели, отличающиеся по цвету. Если продавец говорит, что между устройствами никакой разницы, значит он не разбирается в этом. Деталь черного цвета говорит о том, что насадка подверглась дополнительной термообработке. Такие устройства имеют продолжительный эксплуатационный ресурс. Золотистый цвет означает, что насадка имеет напыление из нитрида титана, которое повышает прочностные свойства. Стального цвета изделия не имеют никакого напыления, и они не подвергаются термообработке, поэтому по сравнению с предыдущими вариантами, служат меньше всего
Маркировка — указывается непосредственно на наружной стороне оснастки (на хвостовике). По маркировке можно понять, из чего изготовлена насадка, а также какой имеет диаметр и класс точности. Зачастую маркировка начинается с буквенного обозначения, и начинается с буквы «P». Эта буква говорит о том, что для производства конусного сверла используется быстрорежущая высокопрочная легированная сталь. После первой буквы указывается вторая буква с цифровым значением. Число указывает процентное содержание сплава, к примеру, М — молибден, Ф — ванадий, К — кобальт, A — азот. В маркировке также присутствует обозначение минимального и максимального диаметра, а также класс точности. Оснастка с диаметром до 2 мм не маркируется. На сверле может присутствовать маркировка типа HSS, что означает быстрорежущая сталь

В маркировке после обозначения HSS также могут указывать дополнительные сведения:

HSS-E — быстрорежущая сталь, которая является аналогом отечественного материала P6M5. Предназначены для работы с низкоуглеродистыми сталями и чугуном, а также твердыми легированными и нержавеющими устройствами
HSS-Co — в сплав добавляется кобальт 5%
HSS-G TiN — устойчивые материалы для обработки титановых изделий

Для работы с конусными сверлами применяются стационарные сверлильные станки или двуручные дрели. О том, как правильно сверлить отверстия конусными сверлами, подробно описано в материале.

Это интересно! Для получения идеально ровного отверстия с двух сторон материала, необходимо учитывать размер ступеней. Обычно размер каждой ступени не превышает 3-4 мм, поэтому получить качественное отверстие можно при использовании соответствующей толщины заготовки.

Конструкция и виды

Приспособление состоит из:

собственно рабочей части, имеющей конусную форму;
хвостовика, с помощью которого инструмент крепится к дрели;
острого наконечника, способного справиться с самым плотным металлом.

Режущая кромка ступенчатого сверла бывает прямого или спирального типа. Каждый из них имеет свои плюсы. Прямая кромка легче и быстрее затачивается, а спиральная способствует более мягкому и плавному сверлению, обеспечивая плавность хода. При использовании спиральной кромки особенно повышается эффективность обработки тонколистового металла. Есть разновидности инструмента, предназначенные для разных материалов — дерева или пластика. Но все ступенчатые сверла устроены одинаково.

Хвостовики бывают круглые или шестигранные, которые считаются более надежными в использовании. Инструмент изготовлен из высококачественной нержавеющей стали, а прочное покрытие из азотистого титана или алмазной крошки увеличивает срок его работы, снижает необходимость частой заточки. При этом нужно помнить, что требуется соблюдение правил эксплуатации и величины допустимой нагрузки.

Хвостовики ступенчатого сверла бывают двух видов — шестигранные и круглые

Как правильно сверлить отверстия конусным сверлом инструкция

Чтобы научиться правильно сверлить конусными сверлами, необходимо для начала подготовить необходимые инструменты и материалы. Для работы понадобятся такие материалы и инструменты:

Заготовка для сверления. Это листовая сталь, пластик, стекло, дерево и т.п. Заготовку необходимо надежно закрепить в губках тисков или струбциной
Дрель — подойдет любой электроинструмент, способный развивать скорость вращения от 3-5 тысяч оборотов в минуту. При этом рекомендуется закрепить на дрель дополнительную рукоятку, что позволит избежать перекоса. Сверление выполняется в безударном режиме
Конусное сверло подходящего диаметра. Зависит от отверстия, которое необходимо просверлить в заготовке

https://youtube.com/watch?v=ZjSHA2j7jZc%3F

После этого приступаем к непосредственному выполнению работ. Инструкция по сверления имеет следующий вид:

В патроне инструмента закрепляется насадка
Выбирается место, где требуется просверлить отверстие
Прикладывается инструмент к обрабатываемой поверхности строго в перпендикулярном направлении
Запускается двигатель инструмента. Первые секунды сверления металла способствуют центрированию и вырезанию малого отверстия. Как только сверло начинает углубляться в отверстии, с каждым последующим оборотом диаметр увеличивается. Одновременно увеличивается скорость выполнения работ
В завершении получается аккуратное отверстие без сколов, задиров и прочих дефектов

Достаточно один раз испробовать насадку в действии, чтобы после этого отказаться от использования цилиндрических сверл при обработке листовых материалов. Как показывает себя в действии конусное сверло при сверлении пластика, оргстекла, металла и прочих материалов, показано в видео ролике.

https://youtube.com/watch?v=up8fSYsK_Bc%3F

Публикации по теме

Перосъемная насадка на дрель и как ее сделать самостоятельно

Какие электроды выбрать для сварки и важные сведения о расходниках

Гибкий вал на дрель конструкция применение и изготовление

Виды наждачной бумаги, назначение, применение и маркировка

Цвет ступенчатых сверл, используемых для обработки металла

Все ступенчатые инструменты, применяемые для обработки металлических листов небольшой толщины, подразделяются на группы по качеству. Идентифицировать то или иное сверло довольно просто

Все, что для этого нужно, – обратить внимание на его цвет. В настоящее время в продаже можно встретить следующие варианты инструментов:

Ступенчатые сверла бывают черные, серые, темно и ярко золотистые.

серые;
черные;
золотистые (темные);
золотистые (яркие).

Серые сверла. Данный цвет указывает на то, что материалом для изготовления изделия является обычная сталь, которая не прошла дополнительной обработки. Данные инструменты не отличаются высокими прочностными характеристиками. Из преимуществ таких приспособлений стоит отметить их невысокую стоимость.

Черные. Такая окраска указывает на то, что стальное изделие прошло дополнительную обработку паром, разогретым до высоких температур. Это усиливает технические характеристики инструмента и продлевает его срок службы. Цена на такие изделия выше, чем на серые.

На заметку! Материал и само изделие, изготовленное из него, должны соответствовать всем параметрам, указанным в ГОСТе. Сверла по металлу серого цвета не подходят для долговременной эксплуатации.
Сверла черного цвета обработаны паром высокой температуры, что повышает технические показатели инструмента.

Золотистые (темные). Подобные инструменты проходят довольно интенсивную обработку температурой. Процедура такого типа способствует устранению напряжения в металлическом изделии. В результате получается прочная деталь, которая лучше всего подходит для продолжительного использования. Стоимость таких сверл довольно высокая.

Цвет сверла не связан с его конфигурацией. Все изделия имеют специальный канал. Наличие канавки позволяет проводить эффективное сверление металла. Специальные искривленные каналы можно встретить и в других изделиях, которые применяются для сверления металла. Хорошим примером в этом случае являются саморезы по металлу со сверлом.

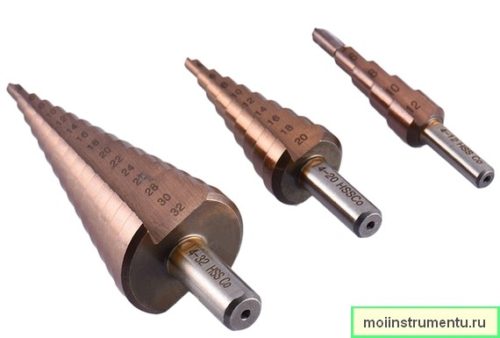

Золотистые (яркие). Еще один вариант сверл ступенчатого типа. Такая окраска получается в результате нанесения на поверхность изделия специального защитного напыления из титана. Подобные инструменты обладают самой высокой прочностью.

Обзор видов

Конструкцией изделия предусмотрено две основные части: рабочая (так называемое тело с наконечником) и хвостовик. Поскольку тело имеет конусообразную форму, наконечник заострён. Благодаря этому нет необходимости использовать приспособления для центровки и можно работать даже с самым прочным материалом. Ни надфиль, ни шлифовальная машинка для доведения отверстия до идеально ровной формы не потребуются, сверло само по себе работает очень чисто. Шаги ступенек изделия могут отличаться, их размер зависит от того, какой тип имеет инструмент.

Если величина отверстия, которое может проделать сверло, менее 1,2 см, то шаг равен 1 мм. Если же более 1,2 см, тогда шаг тоже больше и составляет уже 2 мм. Чаще всего встречаются изделия с шагом, равным 5 мм.

Хвостовиком называется та часть, с помощью которой изделие закрепляется в патроне электродрели. В зависимости от того, какой приводной механизм имеет изделие, хвостовик может быть цилиндрическим, трёхгранным или шестигранным. Трёхгранники или шестигранники создают препятствие для проворачивания сверла во время работы электродрели.

Изделия в виде конуса и ступенчатые свёрла различны между собой – рабочая часть имеет либо гладкую поверхность, либо ребристую в форме ступенек. Конусный буравчик представляет собой пошаговые кольцевые переходы, по которым проходит продольная канавка в виде спирали с режущими кромками. Если использовать такое изделие, то готовое отверстие не подлежит регулировке вручную – только на специальном станке. Комбинированные свёрла предназначаются для того, чтобы формировать сквозные отверстия, а также для того, чтобы нарезать отверстия в тонких листах металла.

По диаметру

Ступенчатые свёрла «ёлочка» различаются по диаметру – он может быть как минимальный, так и максимальный. Величина диаметра может достигать 58 мм.

По материалу

Ступенчатые свёрла изготавливают из стали, однако сталь может быть очень разной: от хрупкой, незакалённой, до суперпрочных сплавов. От того, насколько крепкая и закалённая сталь использована для производства буравчика, зависят и его функции.

Форма, которую имеет хвостовик, также важна. Хвостовик может быть круглым, трёхгранным или шестигранным.

По количеству и шагу ступеней

По этому критерию свёрла также делятся на несколько групп: двухступенчатые и многоступенчатые. Чем больше ступеней, тем шире спектр действий, которые пользователь может производить с буравчиком. Что касается двухступенчатых свёрл, то это специальная категория инструментов, оснащённая зенковкой непосредственно по форме шляпки шурупов.

По типу защитного покрытия

Какое защитное покрытие нанесено на изделие, легко определить по его цвету. Серое означает, что никакого покрытия нет. Чёрное – сталь закалена. Золотистое или серебристое говорит о том, что изделие обладает высокой прочностью, а также что на него нанесено напыление или абразив.

По крепости

Существуют свёрла по металлу (тонколистному и толстолистовому), дереву, пластику, стеклу. Для изготовления любого из них используется сталь, однако толщина, конфигурация и внешний вид могут быть различными.

На что обращать внимание при выборе сверла

Следует приобретать сверло коническое по металлу с учётом выполняемых задач, которые будут осуществляться данным инструментом, характеристик стали, которую собираются обрабатывать. Если вы решили выбрать сверло ступенчатое по металлу, следует учитывать число ступеней, их диаметр, шаг, высоту, возможность заточки. В некоторых конструкциях ступенчатых моделей число переходов доходит до 12. От этих параметров зависят сфера применения изделия, скорость сверления и качество производства работ.

В зависимости от разных размеров отверстий, какие нужно сверлить, подбирают конфигурацию инструмента. Следует учитывать при выборе, какой металл будут сверлить, нужно ли дополнительно обрабатывать поверхность. В зависимости от этого следует подобрать характеристики инструмента и выбрать подходящую стоимость. Необходимо, чтобы диаметр изделия соответствовал требованиям ГОСТ.

Watch this video on YouTube

Если вы предполагаете работать с отверстиями, определяемыми в метрической системе, то не надо покупать импортные изделия с показателями в дюймах. Следует учитывать необходимость частой заточки ступенчатого сверла у токаря или самостоятельно. Производитель определяет качество изделия, поэтому нужно выбрать подходящий вариант соотношения цены и прочности приспособления. Изделие должно обладать высокой износостойкостью, и заточка инструмента должна производиться как можно реже. Приспособление должно обладать длительным сроком эксплуатации.

Основные виды коронок для сверления бетона

Как выбрать коронку по бетону для подрозетников?

Как правильно спаять два провода паяльником?

Как выбрать металлический кабельный лоток?

Какой лучше выбрать детектор скрытой проводки?

Какие бывают виды клеммных соединительных колодок?

Сверло многоступенчатое по металлу – преимущества и недостатки

Все режущие инструменты обладают своими отличительными характеристиками, из которых можно выделить положительные и отрицательные свойства. К числу преимуществ конусных ступенчатых свёрл следует отнести:

Сверление отверстий различного диаметра при использовании всего одной насадки.
Повышенная стойкость к износу по сравнению с обычным цилиндрическим инструментом.
Скорость работы. Благодаря высокому быстродействию первоначальные свойства сверла сохраняются, поскольку режущие кромки просто не успевают нагреться.
При работе не требуется предварительное кернение места сверления, поскольку тонкий кончик моментально врезается в поверхность.
Сочетание функции сверлящего и шлифовального инструмента.
Плавность перехода от меньшего к большему диаметру позволяет исключить деформацию заготовки

Это очень важно при работе с тонкими листами.
Универсальность применения, позволяющая использовать насадку как на стационарном станке, так и на ручном электроинструменте.
Некоторые модели имеют дополнительное абразивное напыление, повышающее их прочность.
Отсутствие необходимости частой заточки.

Основным достоинством конусной насадки является сверление без дефектов кромки отверстия

Несмотря на большое количество положительных моментов, конусное сверло не является идеальным инструментом. Пользователи выделяют основной недостаток – высокая цена.

Производители ступенчатых свёрл

Невысоким качеством отличается продукция произведённая в Китае (бывают исключения)

Чтобы купить хорошее конусное сверло следует обратить внимание на инструменты изготовленные в Европе и России

1. «Зубр» — ступенчатые буравы от отечественного производителя отличаются приемлемой стоимостью. Качество находится на достаточно высоком уровне.

Конусные свёрла фирмы «Зубр» могут изготавливаться из обычной инструментальной стали, так и с покрытием более износостойкими сплавами. В последнем случае цена будет значительно выше, но и качество режущей поверхности дольше будет оставаться в заточенном состоянии даже при выполнении большого объёма работ.

2. «Атака» — конические свёрла российского производства, которые по качеству, как и по стоимости, не уступают лучшим изделиям зарубежных фирм.

Отзывы о продукции данной фирмы только положительные, поэтому можно не переживать за качество, а чтобы не переплачивать следует подбирать инструмент с учётом максимального диаметра, который понадобится в работе.

3. «Bosch» — продукция этой немецкой фирмы отлично подходит для профессионалов и для работы с металлом в домашних условиях.

Маркировка диаметров на инструменте осуществляется с помощью лазерной установки, поэтому в случае долговременного использования надписи не стираются. Для увеличения скорости сверления вершина ступенчатого сверла «Bosch» затачивается крестообразно, а шлифование изделия осуществляется как в поперечном, так и в радиальном направлении.

Такая обработка инструмента позволяет при его использовании получать высококачественное отверстие, диаметр которого будет полностью соответствовать ступени изделия.

Видео:

4. «Falon-Tech» — буравчики немецкой фирмы имеют дополнительное титановое покрытие, что позволяет увеличить ресурс инструмента более чем в 2 раза.

Продукция имеет лазерную маркировку диаметра и стандартный хвостовик, который идеально подходит для использования с шуруповёртом или ручной дрелью.

Несмотря на повышенное качество изделия, его стоимость остаётся на невысоком уровне. Если требуется приобрести конусное сверло для домашнего использования, то выбор изделий этой фирмы является самым оптимальным.
