Устройство ленточного фундамента и основные этапы монтажа

Ленточное основание

Такой вид зачастую используется в индивидуальном малоэтажном строительстве. Ленточный фундамент – это железобетонная полоса, располагаемая по периметру возводимой конструкции.

Высота и ширина железобетонного фундамента фиксирована, эти значения высчитываются заранее, на стадии проектирования здания. Такую ленту располагают обязательно под всеми стенами здания, форма их поперечного сечения одинакова по всему периметру постройки.

Устройство данного вида основания начинается с разметки осей возводимого сооружения, с помощью проволоки, колышков или строительного шнура фиксируется положения фундамента. Подготовленная площадка под фундамент здания должна быть больше размеров сооружения на 2-3 метра в каждую из сторон.

После происходит рытье траншеи, это можно сделать вручную, либо с применением специальной техники. Дно полученного котлована засыпается подушкой из песка или крупного гравия, размером 12-20 см. Далее необходимо полить подушку водой и тщательно утрамбовать, это обеспечит её более плотное прилегание к земле.

Следующим шагом станет укладка гидроизоляционного материала, и заливка цементным раствором. После необходимо сформировать опалубку, она создается из струганных досок. Опалубка тщательно фиксируется по периметру стен траншей, это предотвратит их вспучивание.

На поверхность земли опалубка выводится на 30 см. и более, выведенная высота станет цоколем дома

Важно не забыть в процессе устройства ленточного основания оставить отверстия для инженерных коммуникаций

Армирование траншеи происходит вместе с устройством опалубки, которая уже должна быть собрана в цельный каркас. Далее в основание заливается бетонный раствор, постепенно, слоями по 20 см., каждый такой слой тщательно утрамбовывается.

Снятие каркаса опалубки возможно через неделю – полторы. Также по прошествии этого времени, можно произвести гидроизоляцию фундамента с помощью специальной мастики. После проведения этих работ, происходит обратная засыпка фундамента с помощью чистого песка, который укладывается слоями, каждый слой необходимо полить водой и утрамбовать.

Правильная высота над землей

Участок ленты, возвышающийся над уровнем грунта, называется цоколем.

Он необходим для решения нескольких задач:

• Подъем уровня пола первого этажа. Высота цоколя определяет плоскость установки перекрытия, которое большинство владельцев желает поднять над землей.
• Защита материала стен от контакта со снеговыми массами в зимнее время. Если сугробы соприкасаются со стенами, возможно намокание и пропитывание материалов водой, что способствует разрушению конструкций дома.
• Придание дому солидности, респектабельности. Высокий цоколь делает дом более привлекательным, увеличивает его размеры.

Обычно высоту цоколя делают не менее (минимальное значение) 40 см и выше.

Виды ленточного фундамента

Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент — это не один какой-то способ сделать основание для дома, их существует несколько видов:

1. Цельнолитой

Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.

Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.

Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.

Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубкуИсточник sazhaemvsadu.ru

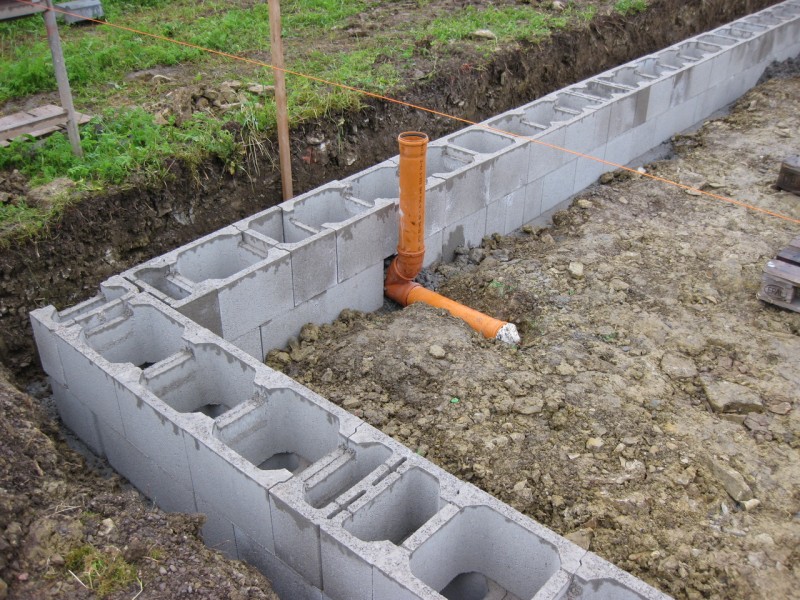

2. Сборный

Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.

Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.

Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируютсяИсточник kinozavr.info

3. Мелкозаглубленный фундамент

Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.

Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период

При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды.

К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.

Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметровИсточник novostroika93.ru

4. Ленточный фундамент глубокого залегания

Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.

Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.

Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от регионаИсточник diagnostika.spb.ru

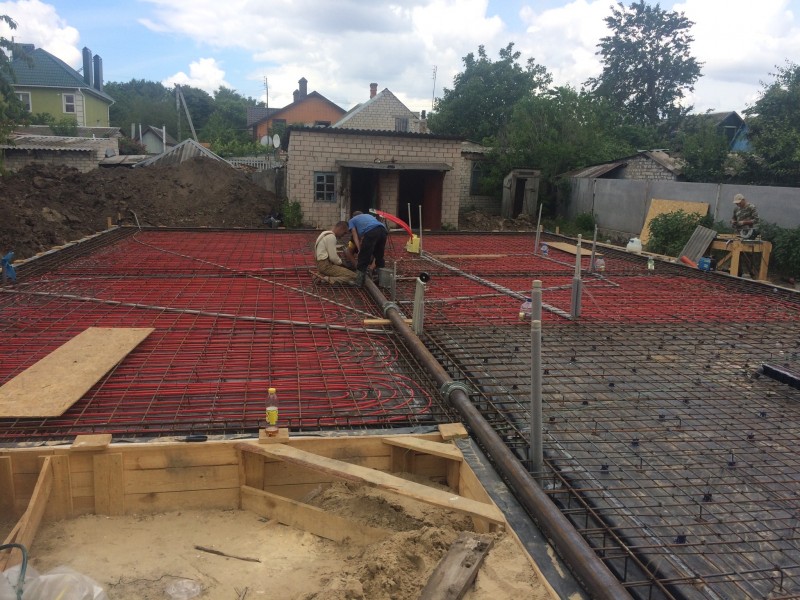

Плитный фундамент своими руками

Устройство фундамента в форме плиты начинаем с рытья котлована. Его глубина должна быть такой, как высота погреба (не менее 2 м). О том, как сделать плитный фундамент своими руками смотрите в этом видео:

Этапы строительства плитного фундамента:

1. Дно котлована выравниваем по горизонтальной плоскости, грунт трамбуем.
2. Насыпаем слой песка или глины (200 мм), смачиваем, трамбуем. Песчаное основание является амортизатором между грунтом и основанием и защищает от влаги.
3. Расстилаем рулонную гидроизоляцию. Оптимальным материалом является рубероид на пленочной основе. Полосы укладываются внахлест на 100 мм, заворачиваются на стены котлована на 200 мм. Стыки изолируем мастикой.
4. Монтируем арматурный каркас с использованием стального прута диаметром 6-20 мм. Ячейки каркаса должны быть размером 500 х 500 мм. Вертикальные пруты выпускаются на 500 мм для соединения основания со стенами.
5. Плита заливается качественным бетоном. Для надежности основания лучше заливать одним этапом, утрамбовывая вибратором.
6. Когда раствор схватился, монтируем опалубку, укладываем в нее арматурный каркас.
7. Заливаем стены погреба.
8. Монтируем цоколь.

Снимаем опалубку после того, как бетон наберет прочность на 90%.

На устройство плитного фундамента расходуются значительные средства, но он прослужит 100-150 лет. На таком основании можно построить кирпичный и блочный дом любой этажности.

Чтобы построить прочный фундамент, правильно выполняем все расчеты, на основании которых выбираем его вид.

Пошаговая инструкция по монтажу МЗЛФ

Одним их наиболее популярных видов ленты для частных домов является мелкозаглубленный фундамент. Это удачный вариант основания, позволяющий сэкономить на количестве стройматериалов, уменьшить объем земляных работ и общих трудовложений.

Учитывая относительно малую глубину погружения, требуется качественное обследование участка с выполнением пробного бурения и определения уровня грунтовых вод. Это позволит определить состав слоев, даст основания прогнозировать наличие проблемных факторов, нагрузок пучения и т.д.

Эти действия, как и создание проекта, должен выполнять подготовленный специалист.

Дальнейшие действия выполняются поэтапно:

Разметка поверхности

На участке производится удаление верхнего слоя почвы и, при необходимости, планировка. Затем с помощью кольев отмечаются угловые точки будущей ленты. Между кольями натягивают шнуры, проверяют соответствие проектным данным, ориентацию по сторонам света и прочим параметрам.

Обязательно следует проверить соответствие длин диагоналей. Если они не равны, надо найти ошибку и исправить ее, чтобы получить качественную и точную разметку.

Подготовка траншеи

После того, как произведена разметка, начинается рытье траншеи. Выемка грунта производится на заранее определенную глубину. Обычно для этой цели используется экскаватор, поэтому углы приходится поправлять и подчищать вручную.

Вынутый грунт складируется по бокам траншеи, но чаще всего он вывозится или складируется в отдельном месте.

Ширина траншеи должна обеспечивать достаточно места для монтажа опалубки, для чего ее обычно принимают на 30 см больше, чем проектная ширина ленты.

Подушка под ленточный фундамент

Песчаная подушка выполняет несколько функций:

• Выравнивание дна траншеи, образование ровной горизонтальной опорной линии.
• Выполнение дренирующих функций.
• Прием нагрузок пучения и перераспределение их по всей длине ленты.

Обычная толщина слоя подушки составляет 10-20 см. Некоторые строители указывают на большие размеры — 30-40 см, но следовать таким советам не рекомендуется. Основная задача слоя подсыпки — выравнивание дна траншеи.

Чем толще слой, тем больше величина оседаний. Песок необходимо тщательно уплотнять, но некоторые оседания происходят в любом случае, поэтому следует ограничивать толщину подушки.

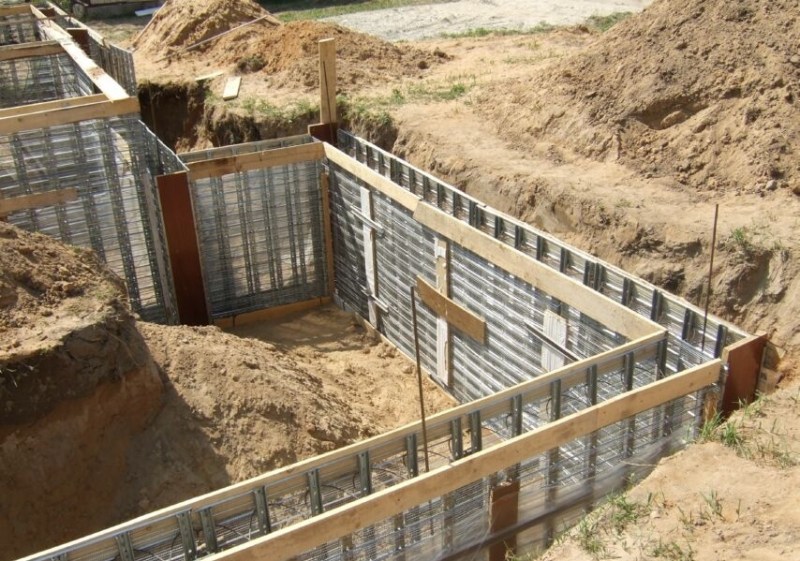

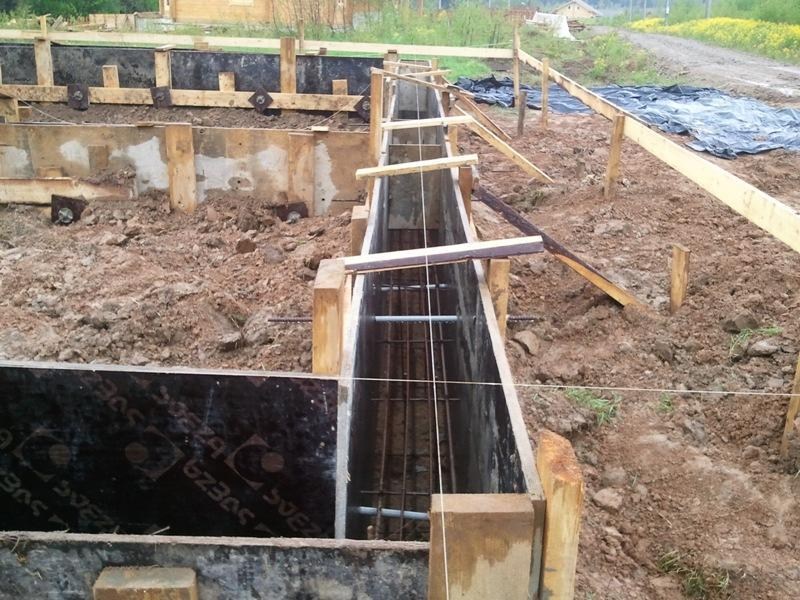

Монтаж опалубки

ОпалубкуЧем выше лента, тем толще доски

При сборке надо соблюдать максимальную плотность соединений, все щели заделываются паклей, деревянными рейками. Собранные щиты аккуратно опускают в траншею и устанавливают в нужном положении.

Снаружи опалубка фиксируется вертикальными и наклонными упорами, изнутри устанавливаются поперечины, определяющие ширину ленты.

Монтаж надо производить максимально прочно и аккуратно, все крепежи располагать снаружи, чтобы впоследствии было легче демонтировать опалубку.

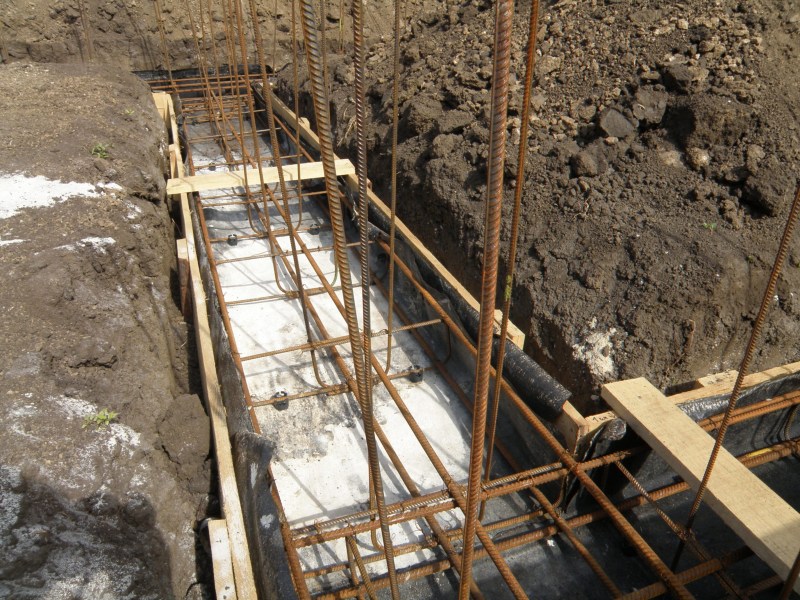

Армирование

Толщина арматуры для мелкозаглубленной ленты колеблется в пределах 10-12 мм для рабочих, и 6-8 мм для гладких стержней.

Можно произвести сложные расчеты, или использовать онлайн-калькуляторы, но в подавляющем большинстве случаев результат будет именно таким.

Используется традиционная металлическая или современная композитная арматура, не способная к коррозии и обладающая малым весом.

Вязка арматуры

Сборка арматурного каркаса производится методом вязки. Для этого нужна мягкая отожженная проволока толщиной около 1 мм. Процесс вязки прост — кусок проволоки длиной 25-30 см сгибают пополам, получая род петли.

Затем ее заводят снизу под соединение прутков, поднимают концы вверх, обхватывая соединение. Затем концом специального крючка подцепляют петлю и несколько раз (4-6) закручивают вокруг другого конца.

Получается прочное и плотное соединение.

Выбор бетона для заливки

Наиболее предпочтительным вариантом является применение бетона марки М200. Он обладает достаточной прочностью, устойчивостью к нагрузкам и внешним воздействиям.

Менее прочные марки использовать не рекомендуется, так как бетон имеет большие допуски по качеству и может оказаться совсем слабым, хотя марка материала будет выдержана.

Использование бетона М200 гарантированно обеспечит нужное качество материала.

Заливка

ЗаливкаОна производится из нескольких точек, равномерно расположенных по всему периметру ленты

Залитый материал штыкуют или обрабатывают виброплитой для удаления пузырьков воздуха. Затем ленту накрывают полиэтиленом для защиты от контакта с солнечными лучами. В течение 10 дней опалубку снимать нельзя.

В это время необходим периодический полив водой — первые 3 дня это делается каждые 4 часа, затем неделю полив производят трижды в сутки. Набор конструкционной твердости считается завершенным после 28 дней выдержки.

Как рассчитать глубину и ширину

Параметры ленты определяются несколькими факторами:

• Вес дома.
• Состав и несущие способности грунта.
• Уровень залегания грунтовых вод.

Расчет ширины и глубиныДля создания проекта необходимо участие профессионалов, имеющих соответствующее образование и опыт.

При этом, следует учитывать некоторые общие правила. Например, толщина ленты на 10 см должна превышать толщину стен. Несущая способность бетона очень высока, и иногда идут на компромисс — увеличивают толщину ленты непосредственно под самой стеной, образуя подобие козырька.

Глубина заложения

Мелкозаглубленные ленты обычно погружают на глубину от 70 до 50 см, в зависимости от величины морозного пучения грунта.

В любом случае, определять параметры ленты должен проект, составленный и рассчитанный грамотными специалистами.

Какой вид фундамента выбрать?

Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.

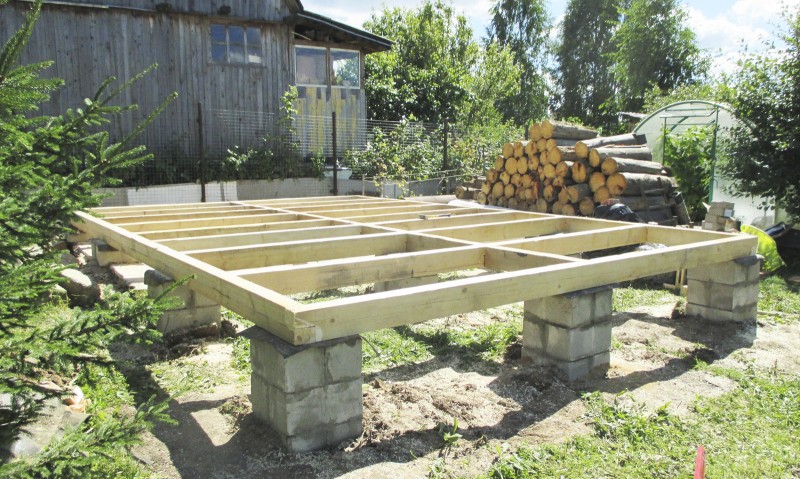

Столбчатые опоры

По типу конструкции все основания подразделяют на:

• ленточные: наиболее распространенные, изготавливаются в виде замкнутого контура, благодаря чему нагрузка на грунт от строения передается равномерно; он закладывается не только под стены, но и перегородки здания; такие основания в свою очередь делятся на малозаглубленные и глубокозаглубленные

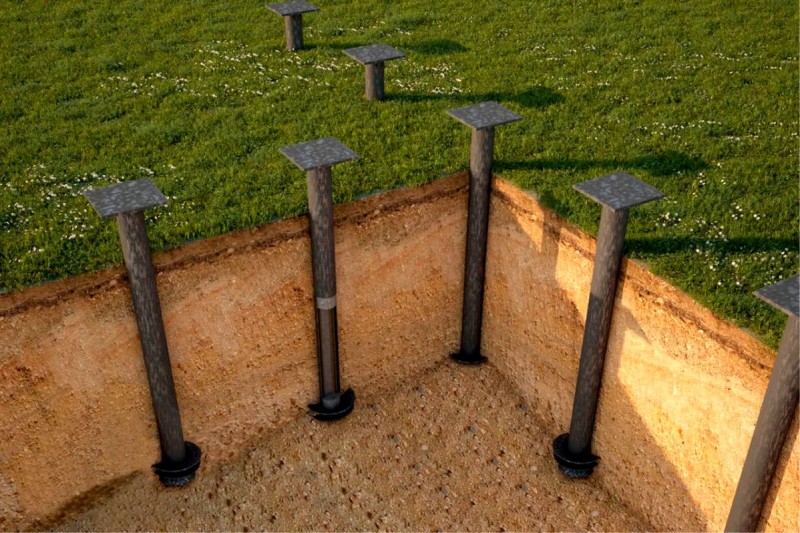

• свайные: здание устанавливается на вертикальные стержни (сваи) с заглублением 3-20 м; используются при сложных рельефах, большой глубине промерзания почвы и на болотистых местностях; к недостаткам относят необходимость использования специального оборудования для забивки свай в грунт и отсутствие подвальных помещений; при горизонтальных подвижках почвы недопустимы

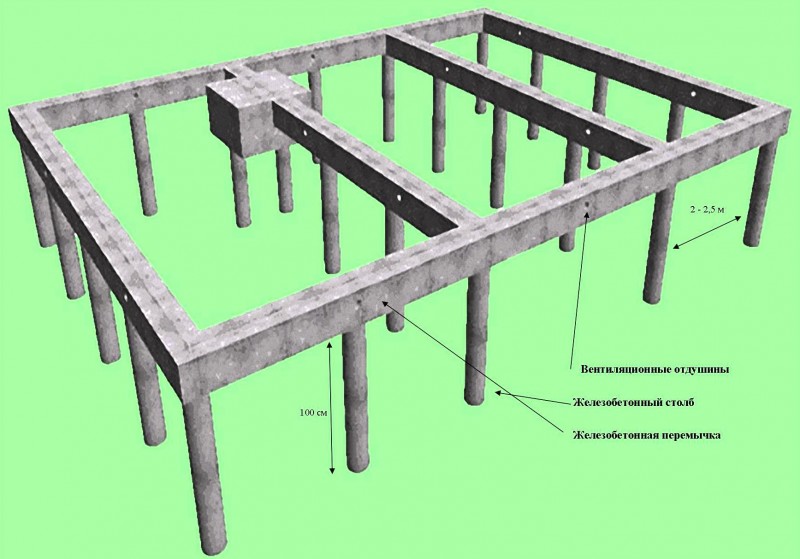

• свайно-ростверковые: с несущими горизонтально расположенными балками (ростверком), соединяющими сваи в верхней части; для предохранения от морозного пучения его никогда не заглубляют в грунт
• столбчатые: на столбах, имеющих расширение в виде «подошвы»; допускается возведение на грунтах с глубоким промерзанием; опоры, соединенные перемычками (рандбалками) располагают через каждые 3 м
• плитные: довольно дорогостоящее сооружение в виде монолитной плиты толщиной 20-30 см, лежащей на поверхности грунта, которая одновременно служит полом строения

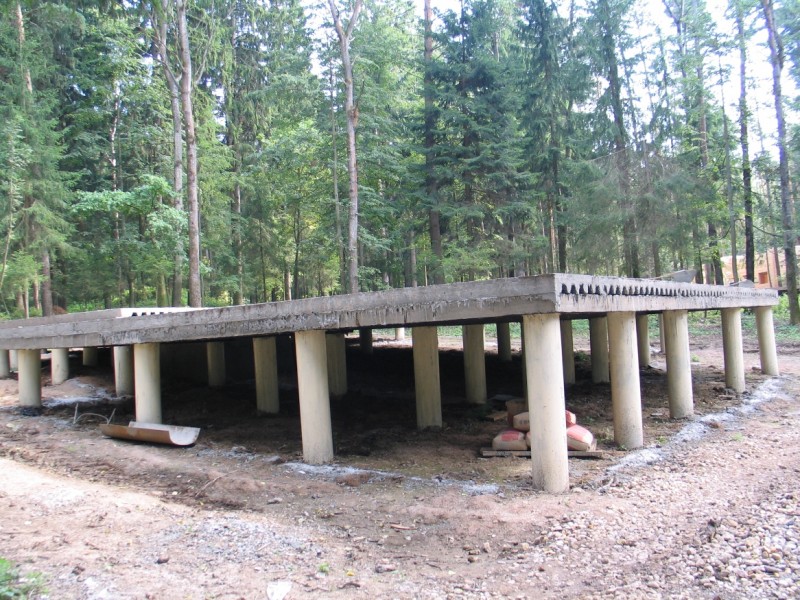

Свайно-ростверковый фундамент

Тяжелые здания и многоэтажные строения, как правило, возводятся с использованием ленточного фундамента. Столбчатые фундаменты экономически более выгодны, и на них допускается возводить легкие каркасные или деревянные дома, но только в том случае, если почва не торфяная и не пучинистая глиняная.

Свайные конструкции можно использовать даже при значительной массе строения. Но применяют их в основном на земельных участках со слабым песчаным или торфяным грунтом, а также в районах Крайнего Севера при большой глубине промерзания почвы. Во избежание подвижек сваи устанавливаются не в ямы, а вбиваются или вкручиваются в грунт.

Плитное основание

Плитные малозаглубленные фундаменты разумней использовать на проблемных участках, имеющих высокую подвижность грунта. Подобное «плавающее» основание способно выдержать даже значительные смещения почвы без ущерба для здания.

Заливка фундамента допускается при температуре от +5 С. Работы при пониженных температурах во избежание растрескивания бетона недопустимы.

ВИДЕО: Выбор фундамента для дома

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Что это такое: описание и фото с примером

Фундамент в виде ленты представляет собой замкнутую опорную конструкцию, проложенную под всеми несущими стенами. Основание делают монолитным из железобетона, собирают из ФБС, камня, кирпича. Конструкция может быть заглубленной или мелкозглубленной.

Какую нагрузку выдержит?

Ленточный фундамент выдерживает нагрузку от веса здания, давление грунта и другие воздействия. Его можно использовать практически под любую постройку, в том числе баню, гараж, дом из кирпича, газобетона, под стеклянную или поликарбонатную теплицу. Устраивают такое основание под одноэтажный и 2-х этажный дом. На плотном грунте его сооружают под многоэтажными корпусами.

Правильное устройство ленты

Ленточный фундамент состоит из утрамбованной подушки из песка и гравия, гидроизоляционного горизонтального слоя и собственно армированной бетонной ленты с установленными продухами.

Чтобы избежать поперечной деформации основания, высоту ленты делают больше, чем ширину.

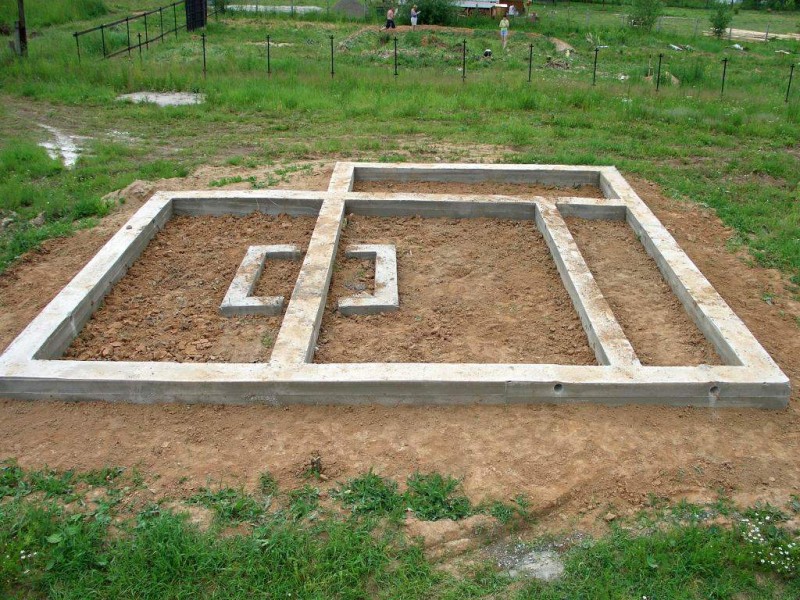

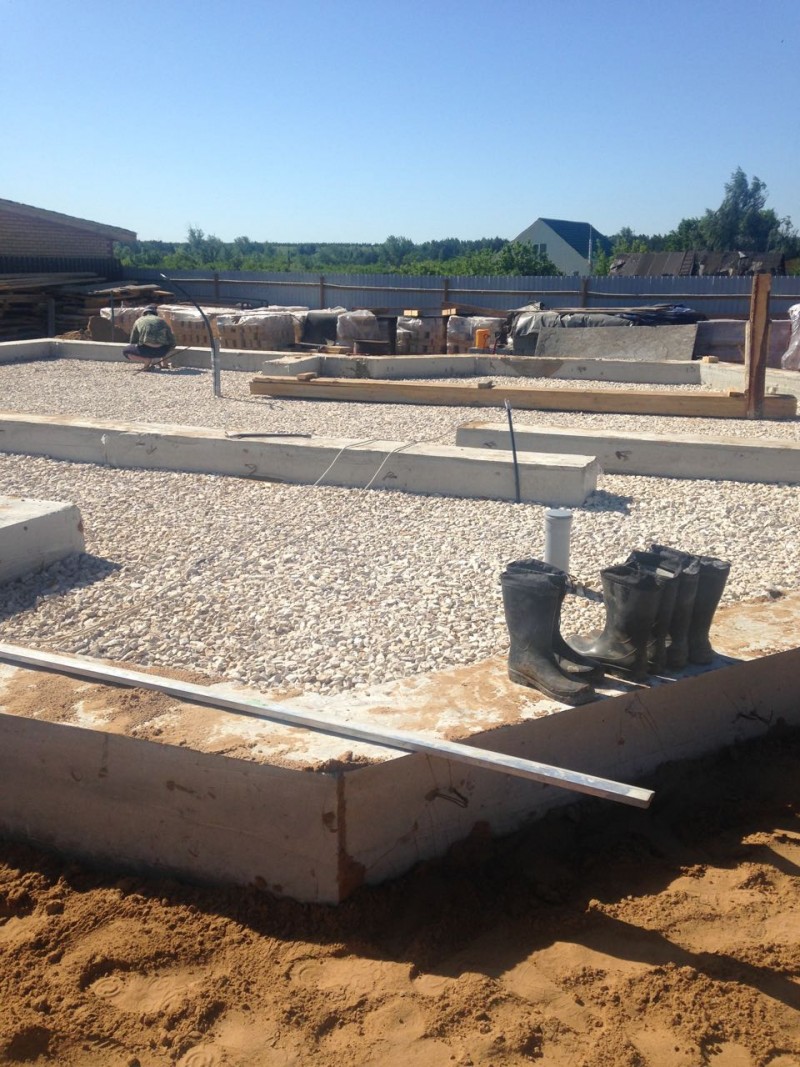

На фото представлен пример ленточного фундамента:

Срок службы

Если возводить основание с соблюдением всех технологических норм и расчётов, ленточный фундамент прослужит от 30 до 200 лет.

Средний срок службы:

• монолит из железобетона — 100-200 лет,
• сборный и из бутового камня 50-70 лет;
• кирпичный — 30-50 лет.

Нормативные документы

Нормы строительства ленточного фундамента и технология закреплена в следующих нормативных документах:

• ГОСТ 13580-85;
• СНиП 2.02.01.83;
• СНиП 3.03.01-87;
• СНиП 3.02.01-87;
• СНиП 52-01-2003.

С основными схемами и требованиями к конструкции основания можно ознакомиться в СП 50-101-2004.

Плюсы и минусы

Ленточный фундамент имеет следующие достоинства:

• отличная несущая способность;
• способность равномерно распределять нагрузки от здания на грунт;
• простая технология возведения;
• долговечность.

Недостатки:

• большие объёмы земляных работ;
• простои на время затвердевания бетона;
• нельзя сооружать на слабонесущих грунтах и обводненных участках.

Когда речь идёт о выборе между монолитной плитой и лентой, первый тип предпочтителен для возведения строений на слабонесущих, пучинистых, обводненных грунтах. Несмотря на такое преимущество, монолитная плита значительно уступает ленте по трудозатратам, расходу строительных материалов.

Подробно разбираем плюсы и минусы ленты здесь.

Разметка

Инструкция:

• Нужно выбрать подходящее место для расположения внешнего угла сооружения.
• Устанавливаем там колышек, привязав его основанию верёвку.
• Затем отмеряем требуемое расстояние для обустройства ещё одного ориентира, чтобы привязать к нему другой конец верёвки.
• Отступаем внутрь возводимого сооружения 40 сантиметров и вставляем в почву дополнительно по несколько клинов, которые следует соединить. Это внутренняя сторона настенной поверхности.
• Подобным образом следует отмерить от первого угла другую стену. Таким образом, следует продвигаться по периметру сооружения.

По глубине заложения

Глубина заложения фундамента зависит от того, насколько глубоко промерзает почва. В наших широтах, где морозы стоят добрых пять месяцев в году, часто выбирают заглубленные фундаменты, подошва которых находится ниже уровня промерзания грунта. Для каждого района и типа почвы глубина промерзания будет своей, поэтому единых цифр для всех нет и быть не может.

Мелкозаглубленные фундаменты (с подошвой на уровне примерно 0,2—0,7 м вглубь грунта) применяются на песке или на твердом грунте — там, где почва не изменяет физических показателей при замораживании (не подвержена пучению).

Глубина заложения фундамента зависит от того, насколько глубоко промерзает почва. Фото oaservis.ru

И, наконец, незаглубленный фундамент вообще почти не предполагает наличия подземной части (таким может быть, к примеру, плитный фундамент). Подошву фундамента укладывают прямо на грунт (правда, предварительно удаляется верхний слой почвы и заменяется на песчано-гравийную подушку).

Расчетная глубина промерзания грунта в Татарстане в среднем составляет 1,7 метра. Но для каждой конкретной точки на карте республики эта величина будет своей. Разные типы грунта и разные локации будут давать свои результаты. Поэтому перед тем, как планировать тип фундамента и рассчитывать глубину его залегания, нужно проводить инженерно-геологические изыскания на участке (об этом тоже поговорим в следующих статьях).

Монолитный фундамент

Для устройства ленточных монолитных фундаментов на дне котлована вкапывают обноски с закреплением осей. Контрольные точки переносятся с обноски на поверхность земли с помощью отвеса и также контролируется глубина и ширина траншей.

Перед установкой опалубки укладывают гидроизоляцию и заливают тонким слоем цементного раствора. Опалубка должна гарантировать точность проектных габаритов конструкции с минимальными отклонениями.

Деревянную опалубку тщательно очищают от стружек, жестко фиксируют распорками и отвесом выверяют вертикальность стен.

Внутренние стенки устилают пленкой для предотвращения фильтрации через неплотности опалубки. Желательно внешние стенки опалубки устанавливать из листового материала.

Фундамент постоянно испытывает разного рода нагрузки и поэтому его армируют. В качестве рабочей арматуры используется ребристая, а вспомогательной или конструктивной, служащей для объединения рабочих стержней используют гладкую арматуру, соединяя вязальной проволокой. Если при установке арматурных изделий не используется сварка, то они укладываются внахлест.

Технология заливки бетоном проста в исполнении. Горизонтальными равномерными слоями заливается в одном направлении. Когда бетонирование завершено, поверхность следует накрыть пленкой.

Как только бетон высохнет необходимо снять опалубку, начиная с углов и выступающих частей.

Керамзит, минераловатные плиты или пенопласт используют для утепления стен и пола.

Производство фундамента с плитой

• Водонепроницаемость не менее коэффициента W8.
• Прочность на уровне класса М300.
• Показатель подвижности П-3
• Коэффициент морозоустойчивости F-200.

Арматура фундаментной плиты выбирается с учетом неких особенностей заливки основания. Для традиционного вида плиты подходит арматура любого типа. Если планируется сварка с иными частями, то выбор нужно остановить на арматуре из стали класса А500С, диаметр которой не меньше 12 мм.

Полимерные битумные материалы применяют с целью гидроизоляции под фундаментную плиту. Продается материал в рулонах. Также на выбор покупателей предлагаются и другие гидроизоляционные материал обладающие хорошим набором характеристик. К примеру, не позволяют мерзнуть зимой, и плавиться от солнца летом.

Для того чтобы залить низкозаглубленную фундаментную плиту своими руками необходимо запастись всеми необходимыми инструментами. Вам понадобится: бетонный раствор, рейки для его выравнивания, арматура, опалубная доска, строительный уровень, молоток, джут для разметки участка, совковые и штыковые лопаты, ножовка, топор, крючки и проволока. Возьмите в аренду бетономешалку, а также технику для копания котлована.

Для того чтобы все работы по заливке фундамента прошли качественно, сделайте точные расчёты территории и нагрузку на основание. Определите риски деформаций, усадки и крена основания под дом. Далее вам нужно вырыть котлован и настелить дно геотекстилем под фундаментную плиту, дабы избежать перемешивания подушки из песка и щебенки с землей. Следующий этап – засыпка подушки из гравия и песка послойно. Каждый засыпанный слой фундаментной плиты необходимо утрамбовать виброплитой и провести коммуникационные системы при использовании шведского основания. По завершению подготовительных работ заливают раствор бетона.

Залитая фундаментная плита созревает в течение месяца, и набирает своей прочности за период который, зависит от температуры окружающей среды. В процессе высыхания бетонного основания нужно орошать его водой, особенно это нужно делать, когда на улице стоит жара. К тому же, фундамент необходимо покрыть полиэтиленовой пленкой, дабы на него не попадал дождь, разный мусор и грязь.

По материалу

Различные типы фундамента изготавливаются из различных материалов. В зависимости от типа грунта, веса дома, бюджета и еще множества факторов, в наших широтах используются следующие материалы для обустройства основания под дом.

1. Железобетон и бетон. Это самый популярный вариант, который используется более чем в половине случаев.
2. Кирпич — например, столбчатые или ленточные фундаменты порой изготавливаются из кирпича. Правда, это довольно экзотический вариант и используется довольно редко.
3. Дерево. Под легкие садовые домики, под бани и летние кухни могут быть установлены деревянные сваи в фундаменте (чаще всего сосновые). Но это тоже скорее отдельные случаи, нежели генеральная тенденция индивидуального домостроения.
4. Бут — самый сложный и дорогой для обустройства материал для фундамента. Зато он один из самых прочных — фундамент из натурального камня, как обещают обычно строители, простоит века. Обычно бутовые фундаменты обустраивают в тех районах, где этот камень добывают (в Татарстане такие места есть). Иногда крупные куски бута добавляют в бетон при заливке, и тогда такой фундамент называется бутобетонным.

Подготовка траншей

Когда разметка готова, начинают копать траншеи под фундамент. Это можно сделать лопатами или с помощью спецтехники, что будет в разы быстрее и удобнее. Для мелкозаглубленного основания глубина траншей равняется 60-70 см, для обычного фундамента – от 1,8 м, в зависимости от уровня промерзания грунта. Дно траншеи должно располагаться минимум на 20 см ниже этого уровня. Отсчет глубины ведут из самой низкой точки разметки.

Подготовка траншей

Стенки траншей необходимо ровнять по вертикали, если грунт осыпается, устанавливают подпорки. После выемки грунта обязательно проверяют дно относительно горизонтали, все неровности срезают лопатой, излишки грунта убирают. Расположение и ширина траншей должны полностью соответствовать проекту. Следующий этап – устройство песчано-гравийной подушки, предназначенной для снижения нагрузки от здания на основание грунта.

Устройство песчано-гравийного слоя имеет следующий порядок:

• дно траншей по периметру засыпают тонким слоем речного крупнозернистого песка;
• проливают песок водой и тщательно трамбуют;
• насыпают еще один слой песка и снова уплотняют;
• насыпают гравий мелкой фракции и разравнивают слоем 15 см;
• утрамбовывают поверхность.

Для мелкозаглубленного основания внутреннюю поверхность траншей перед засыпкой песка выстилают геотекстилем. Этот материал защищает песчаную подушку от размывания грунтовыми водами и заиливания.

Виды фундаментных блоков

Существует несколько разновидностей фундаментных блоков, которые можно разделить на группы по различным признакам.

Используется разный материал изготовления:

• Керамзитобетон. Блоки имеют высокие теплосберегающие способности, меньший вес и относительно низкую стоимость. В маркировку добавлена буква Л, обозначающая «легкий».
• Железобетон. Основной материал для фундаментных блоков. Используется цемент разных марок, от М100 до М200. Чем выше марка, тем плотнее и тяжелее бетон. Блоки маркируются буквой Т, что обозначает «тяжелый» и полностью соответствует действительности.
• Силикатный бетон, обладающий повышенной прочностью. Блоки маркируются буквой С — «средний». При высокой прочности, силикатный бетон обладает повышенной гигроскопичностью, что значительно затрудняет гидроизоляцию материала. Отмечены частые случаи разрушения таких блоков, поэтому для строительства фундамента их больше не применяют.

Существуют блоки разной формы:

• Цилиндрические. Служат для создания колонн, опор или столбов для основания.Маркируются буквой Ф.
• Трапециевидные. Имеют основание большей площади, чем верхняя плоскость. Используются в качестве опорной подушки для ленты. Маркируются буквами ФЛ.
• Блоки ФБС. Они имеют прямоугольную форму как в сечении, так и боковой поверхности. Торцы имеют углубления для соединения между собой или монтажа вертикальных элементов (при необходимости). Используются для сборки основного тела ленты, отличаются высокой скоростью строительства.
• Пустотелые блоки. Лента, собранная из них, является несъемной опалубкой, в которую заливается бетон, в результате чего образуется монолитное основание высокой прочности. Преимуществом таких конструкций является значительное увеличение скорости строительства по сравнению с обычной монолитной отливкой.
• Балки. Они маркируются буквами БФ, используются для создания технологических или конструкционных проемов ленты (например, при строительстве подвалов, бункеров и т.д.).

Маркировка блоков содержит буквы, обозначающие форму, и цифры, которые означают размеры.

Например, ФБС 24-3-6 — это фундаментный блок прямоугольной формы, длиной 2,4 м, шириной 0,3 м и высотой 0,6 м. Или: ФЛ 6-12-3— это трапециевидная подушка длиной 0,6 м, шириной 1,2 м и высотой 0,3 м.

Размеров фундаментных блоков довольно много. Самые маленькие похожи на шлакоблоки — размер составляет 0,4:0,2:0,2.

Но большинство брикетов намного больше, так как с возрастанием размера увеличивается скорость сборки и повышается прочность и устойчивость к внешним воздействиям.

Фото устройства фундамента

Также рекомендуем просмотреть:

• Кирпичный фундамент
• Ленточный фундамент
• Фундамент для бани
• Гидроизоляция фундамента
• Плитный фундамент
• Глубина фундамента
• Свайный фундамент
• Расчет фундамента
• Утепление фундамента
• Опалубка для фундамента
• Заливка фундамента
• Фундамент для дома
• Монолитный фундамент
• Цоколь фундамента
• Какой фундамент лучше
• Фундамент своими руками
• Типы фундаментов
• Бетонный фундамент
• Высота фундамента
• Арматура для фундамента
• Фундамент под забор
• Винтовой фундамент
• Фундамент из блоков

Заливка мелко заглублённого фундамента в траншею без опалубки

Эта технология позволяет залить фундамент без применения опалубки

Но есть ряд моментов, на которые стоит обратить внимание. Не везде эту технологию можно применить

В первую очередь, её применение зависит от геологии участка. Для плотного глинистого грунта она подойдет, а вот для песчаного — нет.  Глинистые грунты держат вертикальные стенки, а вот песок будет осыпаться.

Представим ситуацию, когда вырыли траншею и сделали арматурную обвязку будущей ленты, а затем происходит обрушение края траншеи. В результате грунт частично может засыпать арматуру. Убрать этот обрушенный грунт может быть проблематично из-за готового арматурного пояса, и заливать бетон тоже нельзя, так как в месте обрушения грунта арматура окажется не защищена от влаги слоем бетона. В результате арматура будет ржаветь и разрушать бетон.

Обрушение края траншеи может произойти по разным причинам: слабый грунт, на край траншеи наступил человек или пошли дожди.

Чтобы избежать таких проблем, нужно перед строительством фундамента отследить погодные условия, чтобы не было никаких дождей. Второй момент – это обязательно положить на край траншей деревянные щиты для увеличения площади опоры и наступать только на эти щиты, но не на грунт.

Такая технология строительства фундамента не предполагает устройство гидроизоляции, так как, чтобы её сделать, придется откопать по периметру весь фундамент, но тогда теряется весь смысл такой технологии. Поэтому, чтобы защитить арматуру от влаги из грунта, необходимо собрать арматурный пояс таким образом, чтобы при заливе фундамента создался защитный слой бетона толщиной не менее 70мм. Причём этот слой должен быть со всех сторон фундамента. Не стоит укладывать полиэтиленовую пленку или другие рулонные материалы с целью создать таким образом гидроизоляцию. Пленку легко повредить на этапе обвязки арматурного пояса, а рулонные материалы не дадут 100 процентной герметичности. Также возможно, что во время заливки бетона пленка может завернуться в траншею.

Такая технология очень сильно уменьшает стоимость фундамента, так как предполагает меньше земляных работ и не требует обратной засыпки и опалубки. Также, нетронутый плотный грунт около фундамента уменьшает вероятность того, что дождевая вода пойдет под фундамент.

 Но есть и минусы – это возможное обрушение стенок траншеи во время строительства и неровность стенок траншеи. Неровность стенок приводит к тому, что фундамент как бы сцепляется с этими неровностями грунта и во время морозного пучения грунта есть вероятность, что этого сцепления хватит, чтобы поднять фундамент. Чтобы избежать этого, нужно на стенку траншеи уложить утеплитель — пеноплекс. Он не только предотвратит переход холода по конструкции фундамента к его основанию, но и он достаточно гладкий, чтобы замерший грунт скользил по нему. Более подробно об утеплении под заголовком “Зачем нужна теплая отмостка”.

Каково его устройство

Ленточный фундамент представляет собой продолжение несущих стен, погруженное в грунт. При строительстве сначала выкапывается траншея или котлован, на дно которых насыпается слой песчаной подушки. Затем устанавливается опалубка, собирается арматурный каркас и производится заливка бетона.

Это — схематическое и сокращенное описание технологии создания монолитной ленты, на практике количество этапов может быть увеличено.

Для создания сборных видов фундамента последовательность меняется — после слоя песчаной подушки устанавливается (или заливается) бетонная подошва, на поверхности которой строится лента из кирпича или блочных элементов.

Существуют комбинированные варианты основания, такие как свайно-ленточные. Они состоят из обычной ленты, к которой в качестве дополнительных опор присоединены сваи, доходящие до плотных слоев грунта.

Перераспределение нагрузок позволяет строить дома на проблемных грунтах, рыхлых или слабонесущих.

Его фото в разрезе:

Как определяется выбор глубины заложения фундамента

На выбор глубины заложения фундамента оказывает влияние геология участка, глубина промерзания грунта и экономический расчет мелко заглублённого и обычного фундаментов. Если поверхностные слои представлены твердыми породами, то фундамент можно поставить на эти породы, но с условием принятия мер против пучения грунта. Это может быть строительство утепленной отмостки или песчаная подушка с полноценным дренажом.

 В основном, с глубиной грунт чаще всего имеет более высокую несущую способность. Если фундамент устанавливается на глубину более глубины промерзания грунта, то меры против пучения грунта не требуются.

Глубину промерзания грунта для конкретного региона или города можно найти в сети интернет.
