Убережет технику от непредвиденных ситуаций! какой стабилизатор напряжения лучше для газового котла

В каких случаях следует озаботиться покупкой?

В первую очередь, стабилизатор понадобится жителям частного сектора и коттеджных поселков. Линии электропитания в таких районах сильно изношены, подстанции не рассчитывались на возросшее число потребителей, работают на пределе возможности.

Количество абонентов очень высоко, присоединены различные нагреватели и прочие установки с большим потреблением энергии.

Кроме того, стабилизаторы обязательны для установок, обогревающих помещения большой площади

В особенности это важно для регионов с холодными зимами, где опасность остаться без отопления в морозы велика и дает крайне нежелательные последствия

Наиболее энергозависимые элементы котлов Бакси:

• Плата управления.
• Циркуляционный насос.
• Газовый клапан.

Наиболее чувствительный элемент — плата управления, ее отказ повлечет сбой в работе всех остальных устройств. Если не сработает соответствующий датчик и котел не окажется заблокирован, то последствия будут весьма нежелательными.

ОБРАТИТЕ ВНИМАНИЕ!
Специалисты и пользователи рекомендуют всем владельцам котлов Бакси сразу же приобретать стабилизаторы, так как скачок напряжения может быть спровоцирован местными причинами, находящимися в одном помещении.

Виды стабилизаторов

которые следует учитывать перед тем, как подобрать подходящее изделие. Современные стабилизирующие приборы бывают четырех видов:

• электромеханические (с подвижным контактом). Суть работы заключается на перемещение токосъемной щетки по контактам вольтодобавочного трансформатора при помощи сервопривода. Данный тип конструкции стабилизатора может позволить регулировку напряжения в широком диапазоне значений. Но подобные устройства могут быть использованы только в теплых помещениях. Кроме этого данный стабилизатор требует периодической замены щеток на электромеханическом регуляторе, а также он крайне чувствителен к запыленности;
• релейные (в качестве силовых ключей используется реле). Данные модели для переключения между обмотками трансформатора используют реле. Из-за этого в конструкции нет подвижных частей, что повышает его надежность. Но из-за этого параметры данного устройства по большей части зависят от количества ступеней автотрансформатора. По этой причине перед приобретением такого устройства, требуется убедиться в соответствии заявленной чувствительности и диапазоне регулировок какие требуются производителем котла;
• электронные или симисторные (в данных устройствах реле заменены тиристорами).За регулировку параметров тока в данных приборах отвечают полупроводниковые приборы которые называются тиристорами. Благодаря этому у устройств очень высокая скорость срабатывания. Тиристорные устройства являются безотказными приборами, у них бесшумный режим работы, а также они не требовательны к условиям эксплуатации. Из минусов таких приборов можно назвать довольно высокую стоимость;
• инверторные (с двойным преобразованием). Их отличительной чертой является отсутствие габаритного трансформатора. Ток, который подается на них из сети выпрямляется и регулируется до нужных показаний, а затем при помощи инвертора происходит его обратное преобразование в переменный. При помощи конденсатора накапливается дополнительная энергия, что значительно улучшает характеристики устройства.

Помимо этого, существуют стабилизаторы с широтно-импульсной модуляцией (ШИМ), подразумевающие коррекцию напряжения при помощи генератора импульсов, а также феррорезонансные стабилизаторы, работающие по принципу насыщения магнитных трансформаторных сердечников. Однако это устаревшие типы стабилизирующих устройств, которые сегодня в быту практически не применяются.

Стабилизаторы также различаются по типу напряжения и количеству фаз. У бытового электроснабжения существуют следующие виды использования:

• однофазные линии с напряжением 220В;
• трехфазные линии с напряжением 380В.

Последний тип в большинстве случаев наиболее предпочтителен, так как у потребителя в распоряжении появляется три однофазных линии с напряжением 220В. Данное напряжение можно получить в т ом случае если одна из фаз будет заведена на нулевой провод. Исходя от количества уже имеющихся фаз, будет зависеть и выбор типа наилучшего стабилизатора.

Но нужно помнить о том, что хороший газовый котел, по сути, является потребителем невысокой мощности. Поэтому подключение его к трехфазной сети электроснабжения не имеет смысла. Стабильная работа агрегата свободно обеспечивается однофазной линией с однофазным прибором.

Выбираем тип стабилизатора

Стабилизаторы отличаются по многим параметрам. Так, например, агрегаты могут располагаться на стенах помещения (навесные) или на полу (напольные). Промышленность выпускает стабилизаторы, работающие от постоянного или переменного тока, однофазные или трехфазные.

В стабилизаторах используется несколько способов переключения обмоток, по этому принципу агрегаты принято подразделять:С сервоприводом (электромеханические стабилизаторы), — по обмоткам агрегата с помощью сервопривода движется бегунок. Этот тип стабилизатора выполнен по типу автомобильного трансформатора. Электромеханические стабилизаторы функционируют благодаря встроенным устройствам, обеспечивающим работу трансформатора.

Схема: сервоприводный стабилизатор

Преимуществами электромеханического стабилизатора можно назвать:

• постепенное регулирование напряжения без возникновения нарушений фазы и снижения синусоиды тока;
• незначительные габариты;
• высокое сохранение работоспособности при различных напряжениях, включая моменты возникновения скачков напряжения от 100 до 120В.

Релейные (электронные), — в этой конструкции переключение обмоток происходит с помощью реле. При невысокой стоимости, такие агрегаты обладают достаточной надёжностью и качеством. Закрытый герметичный корпус релейных стабилизаторов препятствует проникновению пыли и влаги внутрь конструкции.

Релейный стабилизатор напряжения

Достоинствами релейных стабилизаторов являются:

• релейные стабилизаторы не требуют обслуживания;
• быстрота реакции;
• высокая скорость переключения при изменении входного сигнала;
• экономичность – агрегаты имеют невысокую стоимость.

Внимание! Существенным недостатком электронных агрегатов считается ступенчатое регулирование напряжение на выходе, что значительно сокращает их применение.

В конструкции симисторного стабилизатора напряжения применяются совместно реле и симисторы. Преимуществами стабилизаторов такого вида являются:

Симисторный стабилизатор напряжения

• симисторные стабилизаторы напряжения не содержат в конструкции агрегата деталей, которые изнашиваются при механической эксплуатации, что отличает их от релейных и электромеханических стабилизаторов;
• эти агрегаты отличаются высокой долговечностью и надёжностью;

• симисторные агрегаты выпускаются в напольном и настенном вариантах исполнения;
• полная бесшумность работы агрегата;
• во время кратковременных сбоев в работе электросети, возникших перегрузках, стабилизатор на симисторах гарантирует бесперебойную работу бытовой техники, в том числе газового котла;

Схема: работа симисторного стабилизатора напряжения

• система укомплектована встроенной многоуровневой автоматической защитой, которая обеспечивает отключение нагрузки при перегрузке по току, защиту от коротких замыканий, защиту от чрезмерно повышенного и пониженного напряжения;
• срок эксплуатации прибора, установленный производителями, составляет до 10 лет.

Тиристорные. Стабилизаторы такой конструкции имеют тиристорные ключи, которые при включении или выключении могут влиять на синусоидальную форму тока, вызывая ее искажение. Алгоритм измерения напряжения в несколько десятков раз и определение момента включения тиристоров определяется с учетом алгоритма изменения напряжения в считаные доли секунды. Включение или выключение тиристоров регулирует процессор, встроенный в схему.

Тристорный стабилизатор напряжения

Тиристорным стабилизаторам не грозят перегрузки при возникших на сетях электроснабжения нештатных ситуациях, — микроконтроллер тут же посылает команду на отключение стабилизатора.

Преимуществами тиристорных стабилизаторов являются:

• бесшумность при работе агрегата по преобразованию тока;
• долговечность — тиристор может работать более 1 млрд раз;
• при работе тиристоров не образуется дуговой разряд;
• экономичность в потреблении энергии;
• небольшие габаритные размеры;

Схама: тристорный стабилизатор напряжения

• молниеносная скорость и точность при выравнивании и нормализации напряжения;
• диапазон работы при уровнях напряжения от 120 до 300 вольт.

При обширном перечне достоинств тиристорного стабилизатора, агрегат не лишен некоторых недостатков:

• ступенчатый способ стабилизации тока;
• высокая стоимость, — это самый дорогой стабилизатор из всех существующих на сегодняшнем рынке.

Стабилизатор напряжения для котла какой фирмы лучше выбрать

Стабилизатор напряжения – это прибор защитного профиля, благодаря которому насосы и блоки автоматики котлов не выйдут из строя по причины скачков электросети. Кроме того он нужен для того, чтобы проводить очистку от частотных искажений. Он может быть настенного или напольного типа, различаться по разным техническим характеристикам.

В поиске надежных производительных устройств были названы лучшие производители:

• Бастион – научно-производственная компания из России, что уже около 30 лет выпускает современное оборудование источников питания, стабилизаторов, электротехники, защитных систем и др. Одна серия может насчитывать до 450 изделий, моделей.
• Huter Elektrische Technik GmbH – немецкая компания, которая была основана в 1979 году, а в 2004 году поступившая на отечественный рынок. Деятельность направлена на разработку и выпуск современного электрооборудования, соответствующего международным стандартам. Каждая единица товара имеет долгую гарантию замены, обслуживания.
• Энергия – российская компания, основанная в 2000 году. Сегодня это эксклюзивный дистрибьютор электротехники крупной корпорации SASSIN. Обладая собственным конструкторским отделом, производственными площадками в Китае, ассортимент уже насчитывает более 3000 позиций, постоянно разрастаясь.
• Rucelf – известный российский бренд, вышедший на мировой рынок более 10 лет назад. Основная деятельность направлена на выпуск бытового электрооборудования, а именно стабилизаторов, электрощитового и сварочного оборудования, источников бесперебойной сети, автотрансформаторов и д. Высокий уровень изделий гарантирует непрерывный контроль технологического процесса.
• Powerman – торговая марка, принадлежащая торгово-промышленной группе «ТАЙПИТ», основанной в 1991 году. Маркируются таким именем источники бесперебойного питания (ИБП), стабилизаторы, аккумуляторы. Большая часть продукции импортируется заграницу.
• APC (American Power Conversion) – американская компания, основанная в 1981 году. Сегодня это крупный поставщик надежных современных ИБП, но под другим именем. В 2006 году компания была поглощена, после чего стала называться «APC by Schneider Electric». Новая фирма считается экспертом в сфере решений по управлению электроэнергией.
• Sven – российская торговая марка, основанная в 1991 году. Сначала она разрабатывала и поставляла на рынок компьютерную периферию, после стала доступным и надежным производителем ИБП.
• Ресанта – крупнейший латышский производитель, начавший деятельность в 1993 году. Сегодня это известный в странах бывшего СНГ поставщик отопительных устройств, стабилизаторов напряжения, сварочных аппаратов и другой техники.
• Lider – отечественная марка, предлагающая высококачественное оборудование и устройства переменного напряжения по невысоким ценам. По техническим характеристикам, ценам является аналогом фирмы Progress. Каждый прибор адаптирован под российские условия, имеет высокую морозоустойчивость, может синхронизироваться с разными импортными аппаратами.
• Штиль – компания считается лидером среди отечественных производителей по выпуску систем электропитания уже около 25 лет. Этому заслугой является собственная производственная база, постоянное внедрение инноваций, растущий научный потенциал.

Рейтинг лучших стабилизирующих устройств

Предлагаем вашему вниманию наш собственный ТОП 7 лучших стабилизаторов 220В, который мы составили, изучив многочисленные рейтинги магазинов электроприборов и отзывы покупателей. Отсортированы данные модели в порядке уменьшения качества.

1. Powerman AVS 1000D. Тороидальный агрегат с высокими стандартами качества: низкий уровень шума, высокий КПД, небольшие габариты и вес. Мощность этой модели составляет 700 Вт, рабочая температура в пределах 0…40°C, а входное напряжение колеблется в диапазоне 140…260В. Обладает шестью ступенями регулировки и двумя выходами, а время реакции всего 7 мс.
2. Энергия Ultra. Одна из лучших электронных моделей для газового котла buderus, baxi, viessman. Обладает высокими техническими параметрами: мощность нагрузки 5000-20 000Вт, диапазон 60В-265В, временная перегрузка до 180%, точность в пределах 3%, морозоустойчивость от -30 до +40 °С, настенный тип монтажа, абсолютная бесшумность работы.
3. Rucelf Котел-600. Отличный аппарат в качественном металлическом корпусе, внутри которого имеется хорошо изолированный автотрансформатор. Обладает высокими техническими параметрами: мощность 600ВТ, диапазон 150В-250В, работа в пределах 0…45°C, четыре ступени регулировки, а время реакции составляет 20 мс. Имеется одна евророзетка, которая находится снизу. Настенный тип крепления.
4. Ресанта ACH-500/1-Ц. Прибор релейного типа с мощностью 500 Вт и входным напряжением 160…240 В. Изделия марки Ресанта имеют две вариации исполнения. Время реакции составляет 7 мс, обладает четырьмя ступенями регулировки и встроенной защитой от перегрева, короткого замыкания, высокого напряжения. Подключается к розетке с заземлением.
5. Sven AVR Slim-500. Несмотря на китайское происхождение, релейный прибор обладает достойным качеством монтажа и техническими характеристиками: мощность 400Вт, четыре ступени регулировки, входное напряжение в пределах 140…260 В. Свен способен функционировать при температуре от 0 до 40°C. Оснащен тороидальным автотрансформатором с датчиком перегрева. Время реакции всего 10 мс.
6. Штиль R600ST. Единственный электронный стабилизатор, предназначенный специально для газовых колов. Благодаря симисторным ключам, рабочее напряжение составляет от 150 до 275В. Мощность устройства – 480Вт, температурный диапазон — 1…40°C, четырехступенчатая регулировка, время реакции составляет 40 мс. Имеется отдельный контур для каждой из двух Евророзеток. Полностью бесшумная работа.
7. Бастион Teplocom ST-555. Еще одна модель релейного типа, но мощность которого на порядок ниже — 280 Вт, а входное напряжение составляет 145…260 В. Также в отличие от марки Ресанта, время реакции Бастиона составляет 20 мс, а количество ступеней всего три. Кроме того, прибор нагревается в процессе работы и в нем отсутствует автоматический предохранитель.

   Как подключить устройство к котлу?

Теперь необходимо изучить схему правильного подключения стабилизирующего прибора.

Прежде всего, чтобы защитить свой газовый котел, непосредственно перед ним необходимо сетевой фильтр, а сразу после входящей автоматики – реле контроля напряжения.

Как правило в местах использования отопительных котлов, электропитание передается при помощи двухпроводной воздушной линии которая оборудована системой заземления ТТ. В такой ситуации необходимо добавить УЗО с током уставки до 30 мА.

Таким получается следующая схема:

Внимание! И стабилизатор, и газовый котел должны быть оборудованы заземлением!

Для того чтобы заземлить котел (а также и остальные электроприборы), в системе ТТ требуется обустроить отдельный заземляющий контур, который полностью изолирован от нулевого рабочего проводника, а также и от остальной сети. Сопротивление заземляющего контура рассчитывается согласно нормативам Правил устройства электроустановок.

Вывод: какой стабилизатор для газового котла выбрать

Из всего описанного выше можно подвести итог, какое стабилизирующее устройство подойдет для газового котла наилучшим образом:

• однофазный;
• с мощностью от 400 Вт или на 30-40% больше мощности котла;
• любого вида, кроме электромеханического, либо электромеханический прибор установить в другом помещении.

Для потребителей главным критерием выбора стабилизаторов напряжения является цена изделия. Одна по одной и той же стоимости можно купить прибор, который не подходит для газового оборудования вовсе или же приобрести надежную модель, которое обеспечит достойную защиту. Поэтому при выборе стабилизирующего устройства необходимо учитывать перечисленные параметры, а не только цену.

Скорость стабилизации напряжения

Большинство стабилизаторов принимают решение выправить напряжение в течение 4-20 мс. Но при работе газовых котлов отопления нестабильное напряжение длительностью больше 20 мс не отражается на работоспособности. Некоторые модели продолжают работать, даже если выдернуть вилку из розетки для кратковременного выключения и включения. По этой причине скорость стабилизации напряжения нельзя назвать критическим.

Но не стоит забывать, что новые модели могут обладать повышенной чувствительностью к входящему напряжению. Встречаются газовые котлы, для которых даже 8 мс может быть достаточно, чтобы оборудование прекратило работу или вышло из строя.

Для таких моделей рекомендуется приобретать инверторные стабилизаторы. В конструкции отсутствует такой параметр, как время отклика или реакции. Выдают ровное напряжение, вне зависимости от параметров входного значения.

Типы стабилизаторов

По принципу действия стабилизаторы делится на:

• Симисторные (тиристорные);
• Электронные (релейные);
• Электромеханические (сервоприводные).

Powerman AVS 1000D (задняя сторона). Вход: (140-260)В; 50 Гц. Выход: 220В ±8%; 50 Гц.

Стабилизаторы симисторные

Обладают самыми привлекательными характеристиками и достоинствами:

• Быстрота и надежность действия обеспечивается электронными полупроводниковыми элементами – тиристорами.
• Устройства обеспечивают точность регулировки на выходе до 2-3% (соответственно напряжение на выходе 214-226В);
• Быстродействие является самым высоким среди всех типов стабилизаторов;
• Механизм работает практически бесшумно;
• Срок эксплуатации достаточно высок, т.к. в устройстве отсутствуют вибрирующие, движущиеся элементы.

Правда такой защитник котла и стоить будет гораздо выше стабилизаторов другого типа.

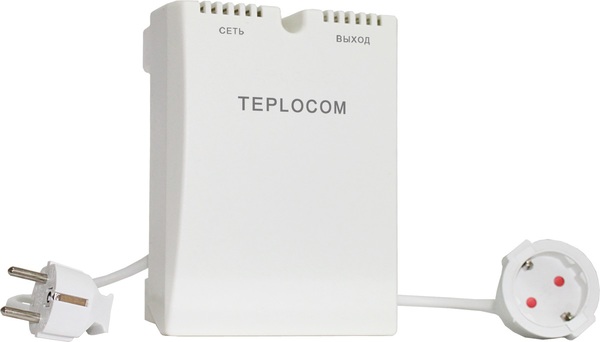

Стабилизатор Teplocom ST-555. Нагрузка 555 ВА, сеть 145-260В.

Teplocom ST-555.

Электронные стабилизаторы

Механизм включает в себя набор катушек с разным количеством витков. При изменении входящего напряжения происходит смена подключения катушек, в результате чего меняется и коэффициент преобразования. Диапазон преобразуемого входящего напряжения может быть от 135-315 В.

Плавность регулировки зависит от количества ступеней.

Такой вид стабилизаторов напряжения для газовых котлов стоит меньше, но его установка целесообразна на сетях с незначительными перепадами напряжения. Так как они гарантируют точность выходного напряжения только в 7,5%.

Еще одним слабым местом релейной модели до сих пор остается небольшой срок эксплуатации, который на современных моделях незначительно, но увеличился за счет внесения в схемы блоков защитных резисторов.

К числу преимуществ можно отнести почти полую бесшумность (вы не услышите щелчков, потрескиваний).

Powerman AVS 1000D (боковая сторона).

Электромеханические (сервоприводные) модели

Точность регулировки в электромеханических стабилизаторах обеспечивается особенностью самого устройства. На вторичной обмотке, вдоль катушки движется токосъемное устройство в виде ролика или графитовой щетки. Такое устройство позволяет добавлять витки или укорачивать длину обмотки постепенно по витку. Как следствие – точность в 3%. Плюс широкий разбег напряжения на входе, при которых прибор способен выравнивать выходные показатели — от 190 до 250В.

Стабилизаторы данного типа занимают среднее положение в ценовой категории, однако сразу стоит учитывать ряд недостатков, с которыми придется столкнуться обладателю такого прибора:

• Невысокое быстродействие;
• Недолговечность использования. Щетки и ролики с результате механического воздействий истираются, поэтому их нужно регулярно обновлять;
• Устройство нельзя назвать бесшумным. При переключении стабилизатор шумит;
• Катушки во время движения токосъемника искрят. Именно поэтому электромеханический стабилизатор не разрешается ставить рядом с газовым оборудованием и даже в одном помещении с котлом.

Какой выбрать

Выбор стабилизатора обусловлен особенностями конструкции котла, типом горелки, видом топлива и прочими особенностями установки. Сразу следует отказаться от применения электро-механических (латерных) устройств.

Во время работы они сильно искрят, что недопустимо в помещениях (особенно, в отдельных камерах) с газовыми приборами.

Рассмотрим, какие стабилизаторы хороши для отдельных серий и моделей котлов Бакси:

Серия SLim

Подбор стабилизаторов должен производиться на основании расчета по величине потребляемой мощности. Для котлов серии SLim был произведен ряд испытаний, по результатам которых лучшие показатели продемонстрировали стабилизаторы фирм «Энергия» и «Штиль».

Они предлагают широкий выбор устройств под различные задачи, в том числе и для нормализации рабочего напряжения котлов Бакси Слим.

Устройства имеют хорошие характеристики, малую погрешность и высокий диапазон входных напряжений, что позволяет успешно работать с мощными напольными установками серии Слим.

Серия Baxi Luna

Для котлов серии Luna линеек Luna 3 или Luna Comfort испытывались различные устройства от нескольких изготовителей. Тестировались показатели мощности, быстродействия, точности стабилизации.

Специалисты отмечают, что практически все отечественные стабилизаторы демонстрируют одинаково устойчивые показатели, оптимальные для котлов данных линеек. Лидером по результатам тестирования оказалась продукция фирмы «Теплоком», чьи изделия смогли показать наилучшие результаты.

Они имеют вполне разумную стоимость при широких возможностях и высоком качестве работы.

Eco Four 24F

Наиболее верный способ определения подходящей модели стабилизатора — расчет мощности по показателям потребления. Это позволит выбрать устройство, способное вполне качественно выполнять свои задачи, не переплачивая при этом за лишнюю мощность или иные ненужные возможности.

Потребляемая мощность модели — 80 Вт. Умножая ее на коэффициент надежности (1,3) получим минимально допустимую мощность стабилизатора.

Полученное значение составляет 104 Вт, но выбирать следует с несколько больших значений, чтобы учесть неминуемое падение показателей с течением времени.

Eco 4s 24 F

Потребляемая мощность котлов этой модели составляет 130 Вт. Соответственно, минимальная мощность стабилизатора будет равна 169 Вт.

Выбирать подходящий стабилизатор рекомендуется, начиная от моделей мощностью 200 Вт, поскольку со временем их показатели немного снижаются.

Baxi Fourtech

Котлы Baxi Fourtech имеют разные величины потребляемой мощности — 130 и 80 Вт. Это означает, что к разным моделям подойдут собственные типы стабилизаторов, соответствующие по мощности.

Следует выбирать среди образцов от 140 Вт или от 200 Вт, чтобы получить надежную и экономичную стабилизацию напряжения.

Main 24Fi

Потребляемая электрическая мощность этой модели составляет 170 Вт. Соответственно, минимальная мощность стабилизатора должна быть 221 Вт. Выбирать следует из установок от 300 Вт мощности, что позволит с запасом компенсировать все возможные искажения параметров входного напряжения.

ОБРАТИТЕ ВНИМАНИЕ!
Приведенные рекомендации относятся только к мощности стабилизаторов. При покупке необходимо руководствоваться также величиной погрешности и типом устройств

Оптимальный вариант — тиристорные стабилизаторы, которые работают быстро и бесшумно.

Необходимо учесть, что наилучшим вариантом выбора станут устройства отечественного производства. Они разработаны инженерами, понимающими специфику работы оборудования, представляющими диапазон и параметры возможных сбоев.

Высокую оценку пользователей заслужили устройства следующих фирм:

• Энергия.
• Штиль.
• Теплоком.
• Ресанта.
• Калибр.
• Бастион.
• ЭРА.

Среди иностранных фирм, производящих стабилизаторы напряжения для газовых котлов, можно отметить:

• Daewoo.
• Elitech.
• Powerman.
• Lenz Technic и т.д.

Необходимо учитывать, что руководствоваться следует храктеристиками и параметрами устройства, а не наименованием фирмы.
