Как устроена автоматическая система слив-перелив для ванны?

Выбор по материалу

При выборе системы приходится опираться на материал, из которого изготавливается устройство, поскольку он влияет на стоимость модели, ее техническую характеристику. Производители чаще используют материал, проверенный в эксплуатации годами. Особенно хорошо зарекомендовали себя конструкции для ванны полуавтомат и автомат из разных металлических сплавов.

К традиционным вариантам сплавов относят соединение меди и цинка (латунь); меди и олова (бронза).

Конструкция из этих сплавов относится к дорогим, но с высокими техническими показателями. Сифон из латуни или меди украсит комнату, оформленную в старинном стиле.

Подтверждается долгосрочность механизма в работе. Высокая температура воды не наносит ему ущерб. Хромированные конструкции прослужат еще больший срок.

Конструкции из латуни выбираются с напылением. Сплав плохо переносит воздействие воды и теряет свой блеск. Для бронзы вода не страшна.

• Поскольку главный критерий в выборе материала это его способность противостоять ржавчине, то черный металл подходит под это требование. Но из-за внешнего вида его все меньше используют.
• Конструкция из пластмассы – это лаконичность, простой дизайн, белого цвета модель. Ее прочность уступает моделям из сплавов. Кроме того, в комнату с дорогим интерьером пластмассовое устройство не поставишь.

Рейтинг основ по прочности: первое место – черный металл, второе – бронза, третье – латунь, четвертое – медь. По отливу горловин вверху и внизу ванны можно определить металл, из которого изготовлен сифон: красного цвета – медь; светло-желтого оттенка – латунь, темно-коричневая бронза.

Сплавы металлов противостоят коррозии, поэтому резьба деталей конструкции не нарушается.

Разновидности и принцип действия оборудования

Оборудование необходимо для отведения использованной жидкости. Благодаря устройству ванна не переполняется при неконтролируемой подаче жидкости. Конструкция предусматривает наличие 2 отверстий – в стенке и на самом дне. К ним подсоединяются шланги, которые также подключены к канализации.

Прежде чем выбрать слив-перелив, нужно рассмотреть достоинства и недостатки всех типов.

Особенности механических устройств

Механические устройства считаются самым простым типом конструкции. Они встречаются часто, хотя стали уступать позиции более совершенным моделям. Особенность механических устройств в том, что отсутствуют рычаги, подвижные детали. Набор воды происходит при закрывании пробки, а при открывании жидкость спускается.

Преимуществом изделий является надежность. Механизм такого типа редко ломается, а служит долго. Сливное отверстие закрывается пробкой вручную. Последняя крепится цепочкой к решетке слива, что облегчает ее извлечение из отверстия.

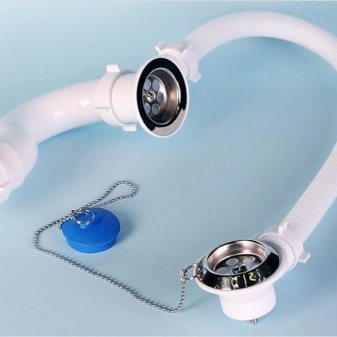

Полуавтоматический слив-перелив с хромированной рукояткой для управления, хромированной пробкой и сливной решёткой.

Конструкция устройства выглядит следующим образом:

• Сифон. Это дугообразный патрубок съемного типа, который играет роль гидрозатвора. Он нужен, чтобы неприятные запахи из канализации не попадали в ванную комнату. Связывает все механизмы друг с другом, отвечает за соединение с канализацией.
• Соединительная трубка (гофрированная). Служит для отведения воды, которая поступает в перелив к сифону.
• Дополнительный патрубок. Может быть как мягким, так и жестким. Отвечает за слив воды.
• Сливная горловина. Ее фиксируют в отверстии, расположенном в днище. Представляет собой хромированную стальную воронку, помогающую задерживать крупные частицы загрязнений. Она установлена на расширяющийся патрубок, оснащенный встроенной гайкой. Стыковка деталей осуществляется через усиленный металлический винт. За водонепроницаемость устройства отвечает резиновая прокладка.
• Переливная горловина. Это та часть изделия, которая вставляется в стенку ванной. Принцип конструкции такой же, как у слива, разница в способе ее установки.

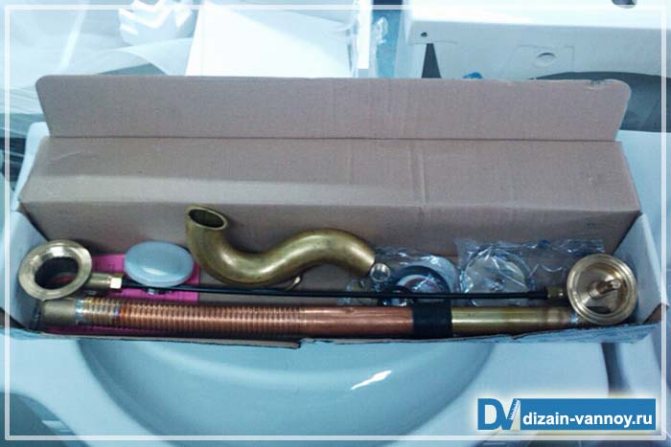

В комплектации имеются также соединительные элементы, которые нужны для повышения герметичности. Например, плоский или конусообразный тип прокладок. Их применяют вместе с накидной гайкой.

Кроме надежности и долговечности, преимущества механических систем для ванной – невысокая стоимость, простая сборка. Но есть недостатки, например быстрый износ уплотнителя.

Характерные черты полуавтоматических приборов

Полуавтомат считается усовершенствованной модификацией механической конструкции. Количество элементов в этой системе намного большее. Помимо традиционных компонентов предусмотрен блок управления, который отвечает за поднятие и опускание пробки. Система оснащена тросом, затворным клапаном. Последний открывается или закрывается в зависимости от положения перекрывающего штока.

Блок управления состоит из нескольких деталей. Он оснащен вентилем, рукояткой, поворотным кольцом, кнопкой. Чтобы запустить систему, нужно повернуть рычаг, а в некоторых моделях – нажать на элемент в виде кнопки.

Преимущества полуавтоматических типов:

• привлекательное оформление;
• удобный способ закрытия слива – не нужно нагибаться, мочить руки;
• комфортные для пользователя установка, управление и ремонт.

Но стоят такие системы дороже, чем механические.

Чем хороши автоматические сливы-переливы

Автомат – дорогая разновидность. Он отличается сложным строением. Здесь есть кнопка-клапан “клик-клак”, которая снабжена фиксатором, встроенной пружиной. Как и в полуавтоматических системах, на кнопку нажимают вручную. Тогда пробка опускается, сливное отверстие закрывается. Если повторить манипуляцию, то отверстие откроется.

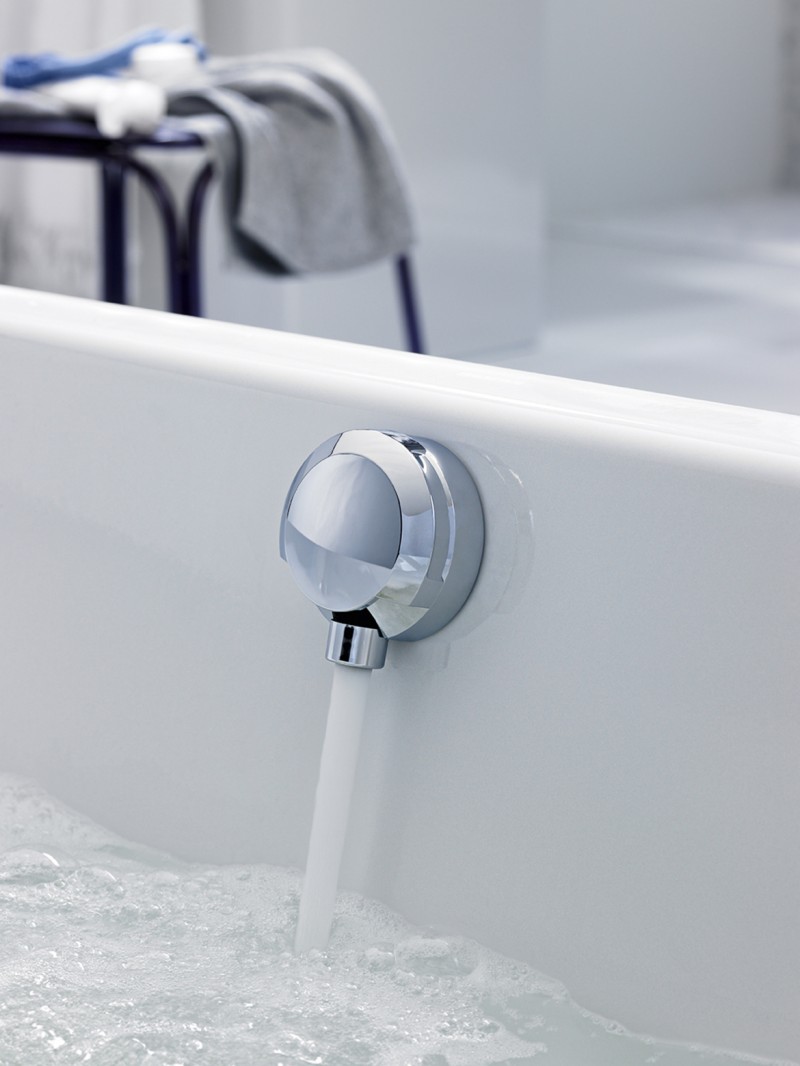

Кнопки такого типа оформлены в разных стилях. Самым популярным вариантом считается металл. Часто применяются латунные и медные сплавы с никелевым или хромированным покрытием.

Достоинства автоматов:

• привлекательный внешний вид;
• эргономичность с заботой о комфорте пользователя;
• удобный спуск воды;
• компактность.

Основным недостатком является высокая стоимость. Кроме того, подсоединить такой слив-перелив самостоятельно сложно, здесь нужна помощь специалистов. Трудности могут возникнуть при замене кнопки. Для таких систем характерна уязвимость пружины клапана.

Слив-перелив из полипропилена отличается демократичной ценой, прочностью и долговечность элементов.

Какие существуют виды?

Разновидностей этого продукта по способу работы не так много. Всего встречается 3 вида, которые полностью отличаются друг от друга:

• Механические системы;
• Полуавтомат;
• Автоматические.

Название каждой системы – условное. Оно раскрывает только принцип работы, который происходит внутри оборудования, никаких специальных особенностей, позволяющих управлять посредством смартфона, у автоматических систем нет

Чтобы было проще ориентироваться в магазине, важно знать, какие главные отличия у представителей

Механический вариант

Открытая переливная горловина и отверстие слива, которое закрывается крышечкой. Вот главные особенности оборудования. Верхняя часть может прикрываться декоративным элементом. Пропускающая способность от этого не становится хуже. Все функции выполняются отлично.

Для закрытия нижнего слива в комплекте предусмотрена специальная крышка, которая изготавливается из пластика или металла, но обладает прорезиненной частью, обеспечивающая плотное прилегание. Для большего удобства, некоторые производители оснащают элемент цепочкой, она позволяет быстро найти пробку под водой.

Во многих ванных механический продукт пользуется широким спросом. Потому что, сама купальня отличается высоким сроком службы и меняется редко. Конечно, никаких особенностей изделие предоставить не может, и все действия сводятся к ручному управлению, но надежность доказана годами.

Достоинства:

• Небольшая цена оборудования;
• Легкая установка;
• Хороший показатель долговечности;
• Надежность.

Недостатки есть, их не так много, поэтому большая часть условна:

• Устаревший вариант, что не подойдет любителям современных решений;
• Иногда может потеряться пробка, особенно если в квартире есть ребенок.

Полуавтоматические устройства

Современный вариант, который отличается дополнительным функционалом и приемлемой ценой. Оборудование оснащается специальными элементами, которые повышают комфорт эксплуатации. Конструкция у этого прибора значительно сложнее, поэтому работы по монтажу рекомендуется проводить сантехникам.

Достоинства исполнения:

• Удобная регулировка уровня воды, человеку не надо контактировать с водой, чтобы отыскать пробку, достаточно повернуть рычаг или нажать кнопку, которая располагается на горловине перелива.
• Красивое внешнее исполнение, которое выделяется на общем фоне.

Недостатки:

• Если пользователь будет применять устройство контроля сливного отверстия несколько раз в день, то трос быстро придет в негодность и начнет некорректно работать.
• Не рекомендуется ставить конструкцию в квартирах, где по водопроводу течет жесткая вода, потому что на главных элементах, начнет образовываться налет. Это приведет оборудование к поломке через пару лет использования.

Из-за того, что система оснащена вращающимся элементом, это является ее уязвимым местом. Поэтому встречаются такие неполадки:

• Обрыв троса из-за сильного износа;
• Повреждение сливного элемента;
• Поломка маховика.

Вариантов образования неполадок много, поэтому при выборе этого продукта, уделяется внимание производителю и материалу. Все должно изготавливаться на высшем уровне, чтобы не возникло непредвиденных неисправностей

Желательно, чтобы предоставлялась продолжительная гарантия. Также нельзя забывать о правильной эксплуатации, нередко соблюдению этих правил продлевает срок службы в 2 раза.

Автоматическое оборудование

Конечно, полной автоматизации в этом изделии нет, все действия выполняются при помощи механических усилий, как в предыдущем варианте. Отличия также есть, например, для открытия или закрытия не используется промежуточный элемент, например, тросик, все действия выполняются напрямую. Этот механизм размещается в сливной горловине.

• Простота применения;
• Красивый внешний вид;
• Практически не возникают поломки, так как нет передаточных механизмов.

Несмотря, на положительные стороны, у такого оборудования также есть недостатки:

• Для спуска из ванны, где присутствует большое количество воды, придется окунуть руку в жидкость и нажать на соответствующую кнопку;
• Если клапан выйдет из строя, человеку придется покупать новую модель, так как ремонту продукт не подлежит;
• Иногда встречаются поломки фиксатора, где используется пружина. Однако этот элемент можно заменить, главное использовать такую же модель.
• Небольшая пропускная способность.

Устройство сифонов для ванны

Конструкция большинства сифонов состоит из двух частей: 1) сливного блока; 2) переливного блока.

1. Сливная труба служит для непосредственного спуска воды и крепится к нижней точки днища ванны.
2. Переливной блок служит для защиты от переливания воды через края ванны, поэтому отверстие трубы находится сверху недалеко от краев.

Слив для ванной с помощью сифона обеспечивает правильную циркуляцию воды, а также осуществляет блокировку неприятных запахов из канализации. Эта конструкция имеет 4 части: горловину, патрубок, переливной гофрированный шланг, мягкий или жесткий патрубок, который непосредственно соединяется с канализацией.

Горловина непосредственно крепится в днище ванны с двух сторон с помощью металлического винта, который плотно стягивает внутренние и наружные части

При монтаже важно обеспечить герметичность с помощью резинового уплотнителя. Горловина перелива имеет отвод бокового типа, по которому вода проходит ручейком под маленьким давлением

Патрубок-сифон имеет изогнутую форму, что обеспечивает постоянное нахождение внутри некоторого количества воды. Такой водный барьер предотвращает движение запахов из системы канализации. Для эффективного выполнения этих функций объем жидкости должен быть не меньше 300-400 мл, поскольку при малом объеме воды может происходить ее автоматическое всасывание в систему канализации.

Гофрированный шланг отводит лишнюю воду, предотвращая возможные переливы через верх. При этом из-за маленького давления жидкостей использовать обжимные конструкции необязательно.

Соединение с канализацией может осуществляться с помощью более надежных жестких или мягких гофрированных трубок, которые можно регулировать по длине.

При сборке целостной конструкции используются плоские или конусные прокладки, винты и накидные гайки

Важно учитывать, что более тонкая часть прокладки должна заходить в соседний патрубок по направлению к канализации

На сегодняшний день рынок санитарной техники предлагает сливные конструкции для индивидуальной ванны трех основных разновидностей:

• обычная механическая система с пробкой;
• сифон для ванны полуавтомат;
• автоматическая обвязка для ванны.

Как установить сливной механизм самостоятельно?

Для начала следует внимательно ознакомиться с инструкцией и всей документацией, прилагаемой к комплекту: все рекомендации по установке должны соблюдаться неукоснительно, ведь иначе механизм будет работать неправильно или не будет работать вообще.

Обратите внимание и на устойчивость емкости – ванна не должна шататься, особенно это касается акриловых и металлических чаш, имеющих незначительный вес и как следствие – плохую устойчивость. Затем на декоративную решеточку сливного отверстия следует закрепить специальный тройник

Соединение тщательно обрабатывается герметиком или закрывается дополнительно прокладочным материалом. Сифон монтируют на нижний конец тройничка, а сбоку к нему же прикрепляют соединительную трубку

Затем на декоративную решеточку сливного отверстия следует закрепить специальный тройник. Соединение тщательно обрабатывается герметиком или закрывается дополнительно прокладочным материалом. Сифон монтируют на нижний конец тройничка, а сбоку к нему же прикрепляют соединительную трубку.

Следующий этап установочных работ – закрепление на тройнике уголка, который соединит механизм с канализацией. Не забудьте про то, что каждое соединение в монтаже слива перелива требует обработки герметиком и обязательной проверки перед набором воды. Для этого в чашу нужно набрать немного воды и затем осуществить пробный слив. Если утечки воды нет – механизм поставлен правильно и готов к эксплуатации.

Аккуратно и без резких движений следует проводить монтаж металлических сливов – они обладают не слишком хорошей гибкостью и при чрезмерном загибе могут лопнуть.

Как установить сливной механизм самостоятельно?

Что необходимо знать для самостоятельной установки?

Для начала следует внимательно ознакомиться с инструкцией и всей документацией, прилагаемой к комплекту: все рекомендации по установке должны соблюдаться неукоснительно, ведь иначе механизм будет работать неправильно или не будет работать вообще.

Обратите внимание и на устойчивость емкости – ванна не должна шататься, особенно это касается акриловых и металлических чаш, имеющих незначительный вес и как следствие – плохую устойчивость. Затем на декоративную решеточку сливного отверстия следует закрепить специальный тройник

Соединение тщательно обрабатывается герметиком или закрывается дополнительно прокладочным материалом. Сифон монтируют на нижний конец тройничка, а сбоку к нему же прикрепляют соединительную трубку

Затем на декоративную решеточку сливного отверстия следует закрепить специальный тройник. Соединение тщательно обрабатывается герметиком или закрывается дополнительно прокладочным материалом. Сифон монтируют на нижний конец тройничка, а сбоку к нему же прикрепляют соединительную трубку.

Следующий этап установочных работ – закрепление на тройнике уголка, который соединит механизм с канализацией. Не забудьте про то, что каждое соединение в монтаже слива перелива требует обработки герметиком и обязательной проверки перед набором воды. Для этого в чашу нужно набрать немного воды и затем осуществить пробный слив. Если утечки воды нет – механизм поставлен правильно и готов к эксплуатации.

Аккуратно и без резких движений следует проводить монтаж металлических сливов – они обладают не слишком хорошей гибкостью и при чрезмерном загибе могут лопнуть.

Типы механизма и материалы для его изготовления

Интересующие нас системы для ванной комнаты могут быть полуавтоматическими и автоматическими. Слив первого типа располагает небольшим тросиком. Он служит соединителем между сливной пробкой и переливным устройством. Используется полуавтоматический слив элементарно. Когда нужно открыть его отверстие, дергаем за тросик и поднимаем тем самым пробку. Вода из купели устремляется в канализационные трубы.

Слив полуавтоматического типа стоит недорого, внешне выглядит вполне привлекательно, правильно эксплуатировать его может без лишних усилий даже ребенок. Недостатком такой конструкции считается лишь то, что тросик, поднимающий пробку, может порваться при частом использовании. Впрочем, подобная проблема присуща исключительно недорогим механизмам. Автоматический слив конструктивно более сложный. Функционирует он иначе. Чтобы поднять пробку, нужно нажать на нее. И автоматика сама откроет вход в сливное отверстие! Механизм, обеспечивающий такую возможность, монтируется в самой пробке. Недостаток системы – необходимость наклоняться к дну ванны для нажатия на крышку.

Слив полуавтоматического типа

В последнее время активно используется и еще один вид автоматического слива со специальным устройством наполнения. Его установка рекомендована для купелей без смесителя. Такой механизм соединяет трубу водоснабжения с переливом. Это позволяет набирать воду в ванну посредством переливного устройства. Системы слива-перелива изготавливают из металла и хромированной латуни, а также из полиэтилена и разных видов полипропилена. Металлические изделия в эксплуатации недолговечны. Сейчас они практически не используются.

Дороже всего стоит латунный сифон. Выглядит он отлично. Его используют, когда хотят создать в ванной комнате особый интерьер. Но по некоторым показателям (в частности, по уровню противодействия механическим нагрузкам) изделия из латуни уступают более дешевым и при этом более стойким полипропиленовым и пластиковым конструкциям.

Особенности строения

Система слив-перелив для ванны разделяется на два вида по типу конструкции: автомат и полуавтомат.

Сифон автомат довольно прост в использовании. Он имеет другое название – «клик-кляк» и запускается простым нажатием на пробку, находящуюся на дне. После этого слив открывается, с последующим нажатием он закрывается. Основной деталью подобного механизма является пружина, прикрепленная к пробке. Вся конструкция расположена так, что весьма удобно бывает спустить воду лежа лишь нажатием ноги после ванной процедуры.

Полуавтоматический слив-перелив тоже запускается вручную. Особая поворотная головка закрывает отверстие на стенке ванны, и она же соединена со сливным механизмом. Они соединены тросовым механизмом, который позволяет при откручивании головки на стенке ванны открывать сливной механизм. Основным минусов этих конструкций является заедание механизма.

Основная разница между этими двумя конструкциями – в цене. Какой вариант вам больше подойдет – всего лишь дело вкуса и комфорта.

Устройство механизмов, их преимущества и недостатки

Разберем устройство каждой конструкции поподробнее. Как уже отмечалось ранее, старую добрую черную пробку в ванной в состоянии заменить либо автоматический сифон, либо же полуавтоматический слив-перелив или, как ее еще называют, обвязка для ванны.

Если принцип работы сифона автомата вполне ясен, то конструкция у полуавтомата несколько сложнее. Пробка (поворотная головка), имеющая пластмассовую или хромированную пластмассовую крышку, закрывает отверстие на стенке ванны. Другая пробка с такой же хромированной крышечкой находится на сливном отверстии. Эти две пробки соединены между собой тросовым приводом.0

Нижняя пробка является штырем со шляпой, который закрывается за счет своей тяжести. Нижняя пробка открывается, если повернуть верхнюю на пол-оборота. Вся конструкция работает благодаря тросовому приводу, который передает импульс.

У полуавтоматической системы слив-перелив есть существенные недостатки, которые чаще всего заключаются в поломках разных частей механизма. Со временем трос с приводом начинает заедать, пробка может слишком глубоко проваливаться в сливное отверстие, бывает и такое, что штырек укорачивается, и его длина становится неподходящей для дальнейшего его использования.

Все эти небольшие неисправности легко чинятся, достаточно будет разобрать конструкцию и отрегулировать самостоятельно. Поэтому логично предположить, что трос снаружи будет починить легче, чем трос внутри.

Сифон с электронным управлением, помимо того, что будет дороже, чем полуавтомат, еще и будет тяжело поддаваться ремонту. Чаще всего при поломке его нужно будет замени

Еще один важный момент – конструкции с гидрозатвором всегда предпочтительней моделям без него. Гидрозатвор – это специальный выгнутый отрезок трубы, который накапливает в себе воду. Вода меняется каждый раз, когда пользуются ванной. Благодаря этому неприятные запахи из канализации не проходят через трубу в ванную комнату жилого помещения. Как правило, на сегодняшний день практически все модели оснащены гидрозатвором с выпуском жидкости в виде странно изогнутой трубы.

Сначала выбираем конструкцию сифона для ванной, а затем оформление

Всем знакомый сифон для ванны «с пробкой на цепочке» постепенно исчезает из наших домов, так как современные устройства позволяют одним движением открыть сток воды, а не вытягивать за цепочку резиновую пробку. Тем более, когда ванна наполнена горячей водой и пробка прочно сидит на своем месте. Согласитесь, это весьма удобно.
Поэтому знакомую всем конструкцию с вытягиванием пробки рассматривать не будем. Остановимся на тех, за которыми будущее. Конечно, указав плюсы и минусы каждого устройства (ведь для этого и ведется блог «Советы от бывалого сантехника»). На сегодняшний день в магазинах сантехники

Особенности конструкции

Несмотря на широкий ассортимент, разнообразие дизайна, конструкций и возможностям. Принцип работы у каждого продукта одинаковый и состоит из нескольких пунктов:

Горловина. Элемент устанавливается в нижнюю часть

При монтаже требуется уделить внимание герметизации, так как от нее зависит долговечность и надежность. В комплекте должны присутствовать специальные уплотнители, если их нет, то лучше не покупать подобное оборудование

Горловина обладает решеткой, которая предотвращает проникновение и скапливание крупного мусор внутри системы. Поэтому шанс возникновения засора минимален.
Сифон. Изделие предназначено для образования гидрозатвора, который предотвращает проникновение и распространение неприятного запаха в помещение. Часто продукт обладает компактными размерами, так как пространство под ванной ограничено, что не позволяет монтировать габаритные модели. Еще одна полезная функция – соединение всех патрубков с канализационной магистралью. При выборе уделяется внимание объему, так как от количества зависит его эффективность. Рекомендуется покупать товары, где это значение не меньше 300 мл, можно больше.
Для соединения с канализацией используются патрубки. Диаметр этого элемента универсальный – 50 мм. Однако встречаются модели с другим исполнением. На конце присутствует цилиндрический участок.
На верхнюю часть ванны устанавливается горловина перелива. Продукт оснащен угловым патрубком, который во время установки направляется вниз. Когда пользователь покупает готовый вариант, то этот элемент соединен со всеми главными частями сразу, что значительно упрощает монтаж и эксплуатацию.
Для взаимодействия горловины слива и перелива используется труба, которая изготавливается из различных материалов. Она может быть жесткой (выполнена из металла или прочного пластика) или гибкой (например, гофрированной, часто изготавливается из ПВХ). Различия по изгибу и длине допускаются.
Закрывающее устройство. Элемент позволяет контролировать наполнение ванны.
