Складной нож своими руками чертежи. очень простой самодельный складной нож

Процесс изготовления

Чтобы правильно сделать складной нож, то есть исключить ошибки новичков, решивших создать такое изделие своими руками, нужно работать последовательно и поэтапно. Ниже представлен порядок работы со всеми составными деталями конструкции складного ножа, он не зависит от типа используемых материалов и оборудования, поэтому следовать ему нужно в точности.

Подготовка деталей

В первую очередь выпиливается и доводится до идеальной формы, согласно чертежу, лезвие. Затем производятся части рукоятки и обрабатываются на ленточном шлифовальном станке или с помощью напильника и наждачной бумаги. Следующим шагом нужно просверлить в них отверстия для закрепления декоративных накладок.

Накладки на рукоятку ножа можно изготавливать в самом конце, когда все части скреплены временными болтами, проведена проверка на наличие люфтов конструкции, подточены изъяны, а поверхность металла отшлифована мелкозернистой наждачной бумагой. Соблюдайте технику безопасности при выпиливании и шлифовке деталей, работайте в защитных очках и респираторе. Для облегчения процесса изготовления клинка можно использовать советские подробные чертежи и руководства по изготовлению складных ножей (например, из журналов «Сделай сам»).

Ровняем чертеж с заготовкойВырезаем лезвиеЗатем – рукояткуДелаем нужные отверстия для крепленийШлифуем все заготовки

Закалка

Закаливать нужно только лезвие, металлический каркас рукоятки ножа в этом не нуждается. Данная процедура позволит изделию долго держать заточку, иметь гибкость, при этом быть очень прочным. Поскольку лезвие ножа представляет собой небольшую металлическую пластину, для его разогрева не нужен кузнечный горн, а подойдет обычная газовая или керосиновая горелка. Профессиональный подход предполагает измерение температуры нагрева, а также доведение её до уровня, необходимого для конкретного вида стали. Обладая необходимым оборудованием, всю нужную информацию по используемой марке стали можно найти в интернете или учебниках – существуют специальные таблицы, где указаны температуры закалки и отпуска.

В домашних условиях можно действовать на глаз, то есть разогревать лезвие самодельного ножа до равномерного покраснения, после чего его нужно окунуть в масло, вынуть, дать остыть. Подойдет отработанное машинное или растительное. Второй этап закалки – отпуск. Он необходим для снятия напряжения стали, чтобы она не была хрупкой. Для этого можно использовать обычный духовой шкаф, разогретый до 200-250 градусов Цельсия. В него помещается лезвие на 1 час, после чего печь выключается. Сталь должна остывать медленно, поэтому вынимать её можно приблизительно через 1 час, когда она остынет до комнатной температуры.

Разогреваем сталь

Сборка

Сборка ножа осуществляется после предварительной шлифовки каждой детали мелкой наждачной бумагой, а также полировки металлических частей, желательно пастой ГОИ. Необходимо подбирать крепежные болты правильного диаметра из соображений качества, потому что на них держится вся конструкция раскладных ножей. Если используется штифтовой замочный механизм, сам штифт желательно изготавливать из титана или похожего по свойствам металла. Полностью собранный нож нужно повторно зашлифовать в местах крепления. Декоративные накладки подготавливаются заранее, при необходимости с их внутренней стороны делаются пазы для шляпок крепежных болтов, после чего их можно крепить на клей. Финальная обработка изделия состоит из полировки металлических частей и покрытия лаком декоративных элементов, если это не сделано предварительно.

Подбираем крепежные болтыПроверяем на наличие люфтовПроверяем работу механизма

Заточка

Процедуру первичной заточки нужно осуществлять с использованием специального оборудования, чтобы создать желаемую форму сечения клинка. Самыми популярными видами сечения являются: плоско-выгнутый клин, плоско-вогнутый клин, клиновидный. Последний вариант условно называется двусторонней заточкой, и является самым простым в реализации, поэтому его можно выполнить даже без приспособления для заточки, с помощью обычного напильника и точильного камня.

Доводим нож до желаемой остроты

Подбор инструментов и материалов

В этом деле может быть два подхода — дилетантский и серьёзный. Кому какой из них лучше подойдёт? Давайте разберёмся:

• При дилетантском подходе к делу нет особой необходимости озадачиваться подбором стали нужных характеристик. Берётся имеющийся под рукой материал, и из него делается ножик. Этот вариант подойдёт тем, кто ещё не пробовал свои силы в изготовлении ножей, и тем, у кого нет лишних денег либо желания утруждаться поисками.
• Если подходить к делу серьёзно, нужно перелопатить энное количество специальной литературы по маркам различных сплавов, приёмам металлообработки, а также по закалке и созданию заготовки из хорошей инструментальной стали. Не будем рассуждать здесь о булате — не саблю же ковать собрались. Кстати, не всякий кузнец это дело осилит.

Необходимый набор инструментов тоже напрямую зависит от подхода к делу. Возможно, вы обойдётесь карманной артиллерией в виде напильника, ручной дрели, наждака и ножовки по металлу. Но если работать на результат, неплохо бы иметь:

• стационарный сверлильный станок;
• болгарку;
• заточной станок;
• слесарные тиски и набор струбцин.

@wideopenspaces.com

Для изготовления шаблона понадобятся бумага, карандаш, плотный картон либо оргалит, а для отжига, закалки и отпуска — некое подобие горна и духовой шкаф, а также отработанное либо растительное (лучше оливковое) масло.

Что собой представляет и для чего необходим

Чертеж дает полное описание изделия с указанием размеров, формы, рекомендуемого материала. Информация отражена в рамке в нижнем правом углу изображения либо в отдельном описании. Игнорировать рекомендации не стоит. За ними стоит многолетний, а иногда и многовековой, опыт мастеров. Например, схема выкидного ножа достаточно сложна, а для ее реализации потребуются навыки работы с металлом, специальный набор инструментов.

Важным фактором при изготовлении становится соблюдение пропорций, размеров изделия – и без чертежа добиться точности практически невозможно. Фото дает только визуальное изображение ножа, и сделать копию по снимку непросто, ведь необходимо учесть особенности отдельных элементов, сопряжения прямых линий с овалами, кривыми. Можно сделать самостоятельные наброски ножей в натуральную величину. Изображение должно быть выполнено в масштабе. В этом случае при изготовлении достаточно перенести линии на заготовки для клинка, элементов рукояти. Инструмент и способ обработки выбираются самим домашним мастером на его усмотрение с учетом имеющихся возможностей.

Готовый чертеж можно скачать. Найденный в интернете файл открывают в графическом редакторе, проверяют размеры и распечатывают в масштабе 1:1. Большинство чертежей выполнено по всем правилам Единой системы конструкторской документации (ЕСКД). А вот некоторые любительские рисунки или эскиз ножа в художественной форме без указания размеров использовать сложно. Если нет умения точно передать особенности конструкции и сделать чертеж, нужно попросить изготовить шаблоны для ножей у тех, кто этим занимается профессионально.

Можно реализовать свои идеи, сделав наброски ножей в натуральную величину, не ориентируясь на уже готовую модель. При этом необходимо соблюдать общие правила составления чертежа. Например, спроектировать форму клинка, рукоятки, исходя из личных представлений, предпочтений. В качестве прообраза собственного изделия можно использовать понравившиеся модели. Комбинируя отдельные элементы, создается оригинальный чертеж.

Популярны сегодня трансформирующиеся модели. Но найдя, например, чертежи складных ножей, следует отдавать себе отчет в трудности их изготовления, поскольку желание самостоятельно собрать сложный механизм потребует серьезных навыков слесарной работы. Необходимы соответствующий инструмент, материалы.

Материалы для изготовления

Если даже вы не собираетесь делать охотничий нож, понимание материалов, применяемых для изготовления, выручит вас при приобретении ножа. Рассмотрим, какие виды стали используются для ножей такого типа.

• Из углеродистых сталей следует обозначить марку 65 Г. Она наделена требуемой жесткостью, превосходно держит заточку, обладает высокой коррозионной стойкостью.
• Еще одной нержавеющей сталью, которая зачастую берется для изготовления доступных охотничьих ножей, становится сталь 65х13. Годится для туриста, однако, для истинного любителя охоты, часто разделывающего солидную добычу, подходит слабо, поскольку мгновенно утрачивает остроту клинка.
• Сталь 95х18 – оптимальное решение по соотношению цены и качества. Присутствует легкость заточки – заточить лезвие из стали 95Х18 довольно просто. Правка ножа из этой стали может осуществляться даже об обыкновенный камень.
• Хромовольфрамовая сталь ХВ5, именуемая алмазной сталью либо сталь ШХ-15 тоже прекрасно подходят для ножей, но нуждаются в стабильном уходе, поскольку подвергаются ржавчине.
• Очень неплохо показала себя инструментальная сталь марки Р6М5. Из нее производят полотна маятниковых пил, а достать ее не так уж трудно.
• Булатные стали имеют довольно «плавающее» качество. Во всей РФ лишь несколько кузнецов могут варить добротную булатную сталь.
• Современные стали, изготовленные методами порошковой металлургии, владеют редчайшими свойствами, которые затмевают даже прославленный булат. Изделия из этих металлов обычно весьма дорогостоящие.

Для создания ручек для ножей практикуется много разных материалов, начиная от пластмассы и завершая бивнями мамонта. Оптимальным материалом является дерево. Деревянная ручка подгоняется под любую конфигурацию и величину ладони.

Последовательность действий

Если вы делаете нож впервые, лучше всего будет придерживаться нижеописываемой последовательности, тогда дело пойдёт значительно проще.

Начинается процесс с лезвия — его выпиливают и доводят до полного соответствия макету. Далее изготавливают части рукояти, доводят до ума и их, после чего в них сверлят отверстия под крепление для накладок.

Замочный механизм делается после того, как будут готовы основные части рукоятки. Затем приходит черёд декоративных накладок. Заточку лезвия производят на заключительных стадиях после его термообработки. Ниже я вкратце опишу, как закаливать лезвие.

Выкидные ножи ручной работы

Выкидные небольшого размера ножи ручной работы, производят фирмы:

• Кизляр,
• Ножемир,
• Ножи Фурсач,
• Sander,
• Мастерская «Булат».

Стоимость их от 4000 р., так как для рукоятки используются натуральные и недешевые материалы (дерево дорогих сортов, кость, рога). Нередко на ней есть украшения. Цену повышает и сталь хорошей марки (дамасская, легированная, булатная).

Нож кованый ручной работа, мастерская «Булат»

Выкидной нож зоновской работы выглядит проще, чем сделанный профессионалом, и стоит от 1500 р. При изготовлении обычно используют незатейливые материалы, то есть нержавеющую сталь, алюминий и пластик для рукоятки. Клинки таких изделий узкие, с треугольным острием. Отыскать ножик можно на тематических форумах любителей, некоторых торгующих интернет-площадках.

А здесь подробнее о немецких штык-ножах.

«Выкидухи» с хорошим качеством практичны, иногда помогают в быту, эффектно смотрятся в коллекции. Но такие ножи служат долго только при тщательном уходе за рабочими механизмами. Нужно не просто мыть клинок и рукоятку, а еще чистить щеточкой пружины, блокирующие элементы, периодически смазывать оружейным маслом.

Деревянные ножны

Задаваясь вопросом, как сделать ножны для ножа, многие останавливают выбор на деревянном варианте. Ножны из дерева надежны, практичны и очень красивы. Ножны для ножа из дерева украшают росписями. Из используют для хранения клинков в домашних условиях.

Плюсы и минусы материала

Для изготовления данного варианта защиты берут дерево твердых пород. Это могут быть:

• дуб;
• бук;
• орех.

Работать с такими породами очень сложно. Однако, в результате приспособление будет надежным. К тому же есть возможность украшать его декором, красками, росписью по дереву (выжиганием) и так далее. Если ножны планируют одевать на пояс, необходимо дополнительное создание петли для крепления из кожаного материала.

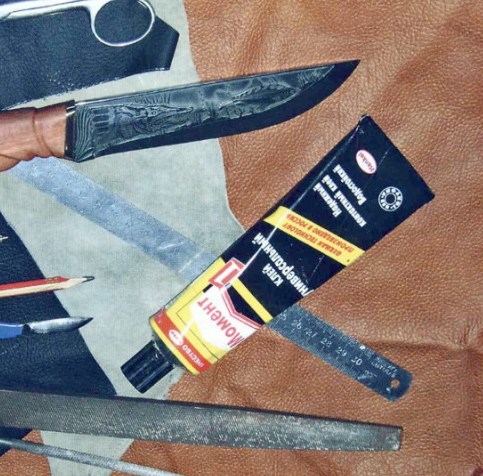

Необходимые материалы и инструменты

Деревянные изделия не имеют вкладышей. Их невозможно будет изъять и почистить. Поэтому для соблюдения безопасности древесина изнутри обрабатывается воском или другим водонепроницаемым составом. Для изготовления ножен потребуются такие материалы и инструменты:

• дерево для работы (рекомендуются твердые породы);
• карандаш;
• линейка;
• образцовый клинок;
• стамеска;
• наждачная бумага;
• клей для дерева;
• воск для пропитки.

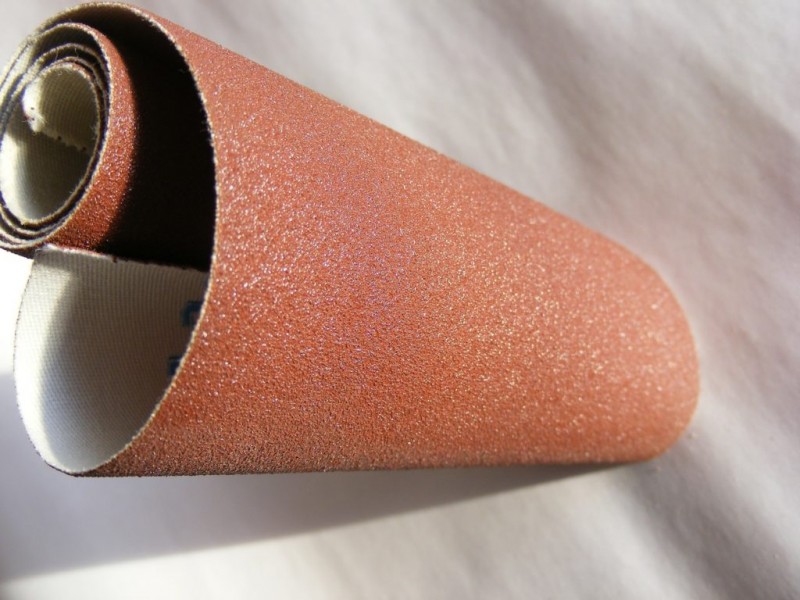

Наждачную бумагу для зачистки нужно брать средней абразивности.

Этапы изготовления

Как делаем ножны для ножа своими руками пошагово:

1. Берем два куска дерева. Сначала работаем с одним из них. К нему прикладываем нож на такую глубину, на какую планируется вхождение лезвия в чехол.
2. Обводим контур. Затем периметр увеличиваем на 2 мм для удобства пользования предметом.
3. При помощи стамески делаем углубления, соответствующие размерам клинка.
4. В зеркальном порядке те же действия повторяем с другим куском дерева.
5. Оставив около 5 мм на толщину самого чехла, остаток дерева обрезаем по контуру.
6. Сердцевина шлифуется наждачной бумагой, обрабатывается воском.
7. Две половинки склеиваются при помощи клея для дерева.

Делаем эскизВырезаем сердцевину для лезвияСоединяем элементыДелаем эскиз оформленияВыжигаем паяльникомВариант оформления

Последующая обработка

Подготовленные изделия обязательно следует тщательно обработать наждачной бумагой, во избежание попадания заноз при пользовании чехлом. Перед тем, как сделать деревянные ножны для ножа, следует подумать об их пропитке. Желательно обработать их снаружи воском.

Обрабатываем покрытие наждачкой для устранения заноз

Вопросы заточки

В зависимости от назначения, какой бы не был профиль лезвия, нож сначала точат на грубом оселке, после чего на более мелкозернистом. Угол заточки у складных ножей делают порядка 15-20 градусов. Больший угол хорош для туристического ножа, которым рубят хворост. Не забывайте о правиле: чем меньше вы дадите угол, тем лезвие будет острее, но при этом оно и быстрее затупится. Вы же не собираетесь бриться складным ножом? Тогда не делайте угол заточки меньше десяти градусов. Словом, пробуйте, подбирайте под себя, какая заточка больше подойдёт для ваших нужд.

Подпишитесь на наши Социальные сети

Как сделать нож из дерева

Деревянный нож – это не экзотика, а вполне практичный инструмент на серьёзной кухне. Он деликатно режет мягкие кондитерские изделия, пироги с начинкой, сыры. Им удобно готовить бутерброды. Таким ножом нельзя повредить антипригарное покрытие сковородок.

Деревянные ножи для кухниФОТО: rukikryki.ru

Материалы и инструменты

Нож делается из сухой доски твёрдого дерева, например, липы или бука. Желательно, чтобы не было сучков, а кусок доски был прямослойным. Ещё потребуется минеральное масло.

Хорошо, если доступен ленточный шлифовальный станок, электролобзик или лазерный программируемый станок.

Инструкция по изготовлению

Процесс тоже поэтапный. Сначала прорисовывается форма будущего ножа, затем по шаблону рисунок переносится на доску. По рисунку вырезается заготовка либо вручную, либо на лазерном программируемом станке. На ленточном шлифовальном устройстве формируется будущее лезвие

Работа требует предельной осторожности и внимания. Конечная операция состоит в ручной шлифовке наждачной бумагой

Чистую заготовку следует пропитать минеральным маслом. Надо дать ему хорошо впитаться в дерево.

Виды ножей

Между видами ножей существуют отличия по геометрической форме клинка. От формы зависит предназначение того или иного ножа. Каким-то оружием удобнее совершать колющие движения, а каким-то — рубящие.

Охотничьи ножи имеют такие разновидности лезвий:

• прямая кромка вверху;
• плавно опускающаяся к центрально находящемуся острию верхняя кромка (Drop Point);
• уходящая вверх кромка и расположенное вверху относительно оси острия лезвие (Trailing Point);
• клинок в виде ножа Боуи, у которого имеется прямолинейная острая верхняя кромка с крутым спуском у острия (Clip Point);
• с прямым обухом и гнутой режущей кромкой (Skinner);
• с двухсторонним клиновидным лезвием, как у кинжала.

По типу и размеру конструкции охотничьи ножи делят на такие группы:

1. Классические. Стандартная длина — от 10 до 13 см. Ширина лезвия — 3–3,5 см. Масса — от 120 до 180 г. Допускаются лезвия любых типов, кроме двусторонне заточенных. Назначение классических ножей — длительные работы по разделке туш, снятию шкур.
2. Большие. Размер — от 13 до 17 см. Клинок может иметь любую форму. Вес — от 180 до 300 г. Большой массе должны сопутствовать соответствующая гарда и толстая рукоять. Большие ножи используют для нанесения рубящих ударов. Для других целей они не очень подходят.
3. Складные. Размеры бывают разными. Складные ножи оснащены одним или двумя лезвиями. Лучше всего себя показывают при выполнении мелких, непродолжительных работ.

Чтобы клинок обрел достаточную жесткость, в металле делают желобки. Они имеют и другое название — долы. Наличие долов не только увеличивает жесткость клинка, но и уменьшает вес ножа.

Оптимальный вариант для охотника — наличие двух ножей. Один предназначен для добивания крупной дичи, разделки туш. Он должен быть длинным и тяжелым. Второй — для разделки мелкой дичи и подсобных работ (например, срезание веток в лесу).

Как сделать нож из дерева

Мы рассмотрели, как изготавливают клинки из стали, а теперь узнаем о том, как сделать деревянный нож. Как и в случае со стальным ножом, нужно приготовить шаблон, подобрать кусок доски из прочной древесины и инструмент. Потребуется электролобзик или ножовка по дереву, шлифовальная машинка или набор наждачной бумаги различной зернистости.

Минимальный набор для изготовления деревянного ножаФОТО: eastwoodscarpentry.co.uk

Изображение	Описание процесса
	Для начала берём кусок доски из прочной и твёрдой породы древесины. От руки или по шаблону рисуем контур будущего ножа
	На станке, электролобзиком или ножовкой вырезаем заготовку ножа
	На узкую часть также наводим контур профиля. Убираем всё лишнее
	Должен получиться вот такой нож. Но он ещё, так сказать, «сырой»
	Шлифуем при помощи болгарки со специальным диском
	Закруглить кромку рукояти можно при помощи ручного фрезера
	Затачиваем лезвие на ленточной шлифовальной машинке. Эту работу нужно выполнять очень аккуратно, так как при сильном нажиме или неверном движении заготовку легко испортить. Тогда придётся начинать сначала
	Ещё раз шлифуем
	Покрываем нож жидким металлом и оставляем сохнуть не менее, чем на 12 часов. Кто хочет, может этот этап пропустить
	После высыхания жидкого металла опять шлифуем заготовку
	После шлифовки берём минеральное масло
	Тампоном хорошо пропитываем нож минеральным маслом
	Должно получиться, как на фото
	И, конечно же, тестируем нож

Такой деревянный нож, конечно, не заменит полноценную кухонную модель из металла, но нарезать овощи, фрукты, торт, сыр или масло сможет легко.

Основные операции по изготовлению ножей

Процесс изготовления включает в себя несколько этапов. Рассмотрим, как делаются охотничьи ножи своими руками (фото позволят оценить трудоемкость процесса).

Нож готов. Остается только поместить его в надежные ножны. Изготовление охотничьих ножей может стать неплохим бизнесом.

Стоимость метательных ножей в сети различна. Но если ты решил освоить данную науку, тебе понадобиться не один нож, а как минимум пять. Считай сам, сколько денег у тебя на это уйдет. Есть возможность сделать метательный нож самостоятельно? Сложного здесь ничего нет! Обрисовал для тебя самые популярные модели и указал все размеры. Качай чертежи метательных ножей, пользоваться ими научу.

Чертежи метательных ножей: «Кобра»

Производитель «Оружейник» (Златоуст). Единственная модель в линейке метательных ножей компании. Раньше было больше. Причина проста: генеральный директор компании профессионально владеет метанием ножей. К разработке этой модели он шел несколько лет. Кобра хорошо сбалансирована, недорога и покрашена в красный цвет (легко найти в траве).

На чертеже представлены основные размеры метательного ножа «Кобра». Толщина клинка 5,00 мм. Вес 145 гр.

Так выглядит «Кобра» вживую

Чертежи метательных ножей: «Овод»

Производитель «Росоружие» (Златоуст). Отличительная особенность линейки ножей с клеймом «Rosarms» — обмотка рукояти шнуром, сталь ЭИ-107, кожаные ножны.

Так выглядит «Овод» вживую

Чертежи метательных ножей: «Удар»

Тот же производитель «Rosarms». Большой метательный нож «Удар» (290 мм) предназначен для бросков на дальние дистанции.

Так выглядит «Удар» вживую

Как пользоваться чертежами?

Распечатай, наклей на плотный картон и обрежь по контуру. Затем наложи на металлическую пластину, обрисуй маркером. Дальше все зависит от наличия у тебя инструмента. Можно выпилить ножовкой, а скругленные части выбрать болгаркой.

Спуски на метательном ноже также можно выбрать болгаркой, вывести напильником или воспользоваться ленточным гриндером. Красоту особо не наводи. Если уже покупал в магазине отполированную фабричную металку, то знаешь, что после нескольких бросков нож покрывается царапинами и теряет первоначальный внешний вид.

Самое главное! Убери все заусенцы с клинка и не затачивай так, чтобы хлеб можно было резать — смысла нет, а при броске хватом за клинок можешь и без пальцев остаться.

P.S. Летом открываем школу метания ножей с пошаговыми видео уроками. Для подписчиков нашего магазина — бесплатно. Подписаться можно . Там же и подарок за подписку получишь. Удачи!

Каждый охотник понимает, что без специального ножа не обойтись – с помощью него и наколоть лучину для костра можно, и починить снаряжение, и обработать добычу. Таким образом, это приспособление является поистине универсальным. И сделать его таким можно самостоятельно на свой вкус.

Материалы и инструменты:
1. Наждачный камень.2. Алмазный надфиль.3. Дрель.4. Свёрла.5. Напильники.6. Абразивные бруски.7. Выпрямитель тока.8. Паяльник.9. Шлифовальный круг.10. Металл для ножа. Желательно выбрать быстрорежущую инструментальную сталь.11. Дерево для изготовления рукояти.12. Заклёпки.13. Пластина латунная или бронзовая.

Порядок работы:
Любая работа начинается с чертежа. Причём в данном случае понадобятся два рисунка – самого ножа и отдельно клинка с хвостовиком.

Следующий этап

Нож является инструментом, который нужен в любом хозяйстве. На прилавках магазинов можно встретить такие ножи для самых различных нужд. Это могут быть кухонные, столовые, мультифункциональные или охотничьи изделия. Выбрать нож, чтобы он служил эффективно и долго, не очень просто. Но почти каждому домашнему умельцу под силу изготовить самодельное изделие, которое не будет по качеству уступать заводскому. На сайтах и форумах охотников можно увидеть фото ножей ручной работы, которые поражают своим разнообразием. Кроме этого, в интернете можно найти много советов и рекомендаций по изготовлению самодельных приспособлений для резки.

Чертёж и макет

Перед тем как начинать обработку металла, всё выполняют на бумаге, а затем из картона изготавливают шаблон. К чему такие формальности — спросите вы. Дело в том, что такие огрехи как, скажем, выпирание обуха в сложенном положении или недостаточное погружение лезвия в рукоять, выявятся ещё на первоначальном этапе. Проще переделать картонный шаблон, чем изделие из металла.

Если дизайнер-проектировщик из вас так себе, позаимствуйте чертежи в интернете. Замочные механизмы у складных ножей классифицируются на:

• Штифтовой — один из самых сложных в исполнении. Пружинный механизм со штифтом располагают между накладок рукоятки ножа.
• С фиксатором на обухе. Пята клинка пропиливается, а в рукояти устанавливается коромысло, при нажатии на которое и происходит раскрытие ножа. Для изготовления такого замка нужно обладать определёнными слесарными навыками и набором инструментов.
• Линейный — самый простой в исполнении вариант замка. Суть его в том, что плоская полоска стали вогнутой формы, вмонтированная между накладок, удерживает нож от раскрытия. По сути, эта полоска играет роль плоской пружины. Чтобы сделать такой замок, не нужны ни специальные инструменты, ни какие-то специфические навыки.

Процедура изготовления складного ножа своими руками

После того как картонный макет будущего ножа готов и все его элементы соответствуют стандартам можно приступать к изготовлению самого приспособления. На данном этапе уже должен быть подготовлен материал для будущего ножа и инструменты, которые могут пригодиться в процессе его изготовления. Как уже было указано, оптимальным материалом для изготовления клинка ножа считается нержавеющая сталь, поскольку она не поржавеет, даже если влага попадет внутрь складника.

Для сверления отверстий в каленой стали лучше всего использовать сверла по керамике или стеклу

Очень важно выполнять сверления на небольших оборотах, прикладывая при этом немного усилий. Если подойди к процессу сверления отверстий в заготовке безответственно, то можно попросту стереть сверла не добившись при этом нужного результата

Для того чтобы предотвратить опущение стали необходимо постоянно контролировать уровень ее нагрева и часто охлаждать деталь.

Что касается плашек, то для них лучше использовать титан, поскольку, даже имея небольшую толщину, этот материал обладает высокими показателями прочности

Помимо этого, титан отличается небольшим весом и не подвержен коррозии, что также немаловажно для складного ножа. Обрабатывая титан и придавая ему нужную форму, также рекомендуется работать на небольших оборотах болгарки, можно даже использовать ручную ножовку по металлу

Для того чтобы изготовить складной нож, следующее что нужно сделать – это вырезать контуры штопорной пружины, которая будет располагаться в нижней части плашки. В предполагаемом месте окончания плашки необходимо просверлить отверстия диаметров не более 2,5 миллиметров, таких отверстий должно быть 3-4 штуки. После проделывания отверстий их нужно соединить и завести туда ножовочное полотно. Следующим этапом будет пропиливание линии стопора, но выполняя эту процедуру необходимо оставить небольшой запас, который удалить в процессе настройки и проверки готового ножа.

Что касается нижней плашки, то она зачастую имеет такие же размеры, как и верхняя, но есть одно отличие, в нижней плашке необходимо выполнить специальную выемку, под отверстие для открывания ножа. Еще одним отличием верхней и нижней плашки является диаметр отверстия под винты. В нижней плашке такие отверстия должны быть выполнены под резьбу винта, при этом диаметры отверстий в верхней плашке должны иметь диаметр винта. После того как были вырезаны все детали и высверлены все отверстия, необходимо сделать или подобрать две небольшие шайбы. Самыми оптимальными считаются шайбы из бронзы или фторопласта. Такие шайбы будут выступать в роли подшипника, и крепиться на оси вращения ножа.

Следующим этапом изготовления ножа будет его непосредственная сборка. Делать это нужно поочередно:

• вставить ось в нижнюю плашку;
• поставить стопорный штифт;
• установить шайбу;
• поставить клинок и собрать нож воедино.

Если в процессе сборки возникли какие-то неточности, но их нужно устранить, например, если не сопрягаются детали ножа, то их нужно подогнать по месту. После того как нож собран, необходимо установить штопорный шарик. Для этого в области штопорной пружины необходимо просверлить отверстие диаметром 0,1-0,2 миллиметра, то есть оно должно быть меньше своего шарика. Средний размер шарика подшипника составляет 1,5-2 миллиметра. Впрессовка шарика в стопорную пластину производится при помощи тисков, при этом он должен выступать на поверхность, приблизительно на полмиллиметра.

После того как шарик установлен, необходимо определить место его соприкосновения с клином, для этого достаточно несколько раз закрыть и открыть нож. На клинке ножа после этого останется след, отступив от края следа 0,3 миллиметра необходимо проделать небольшую лунку, в которую при закрытии ножа будет входить шарик. Для того чтобы выставить и проверить функциональность замка ножа, изначально рекомендуется собрать приспособление без верхней плашки. Если все работает исправно, можно полностью собирать нож и проверить его работу уже в сложенном состоянии.

Вот все нож готов. Как становится понятно, сделать складной автоматический нож своими руками возможно, для этого понадобится немного времени и терпения.

«Складной нож своими руками» прочитали 2248 раз(а)

О рукоятках

Для изготовления ручек используют высушенные породы дерева. Для этой цели подойдут орех, бук, клен, груша, вишня, береза и красное дерево. Приобрести нужный материал можно в специализированном магазине или пожертвовать какой-то старой мебелью. Рукояти могут быть всадными и накладными.

В первом случае в деревянном бруске просверливают отверстие под хвостовик. Монтаж осуществляется посредством клеящих составов. Многие мастера к хвостовику приваривают болт. Таким образом появляется возможность просверлить брусок насквозь. Крепится рукоять с помощью навинчиваемой гайки.

Макет складного ножа

Итак, если человека интересует вопрос, как собрать складной нож, то сделать это возможно даже не имея специальных навыков. Главное в этом процессе – это учитывать все установленные параметры и придерживаться всех правил выполнения такого процесса. Первое, что нужно сделать, начиная с изготовления ножа – это выполнить набросок будущего приспособления на бумаге. Можно также использовать специальные графические редакторы. Самым оптимальным вариантов для вырезания шаблона для будущего клинка ножа является картон, поскольку он более прочен, чем бумага. Более того, из картона можно вырезать все составляющие будущего ножа, после чего скрепить картонный клинок и рукоятку винтом с гайкой, для этого в картоне нужно прорезать отверстие под ось. Такой подход поможет понять, насколько пропорциональными являются элементы ножа, и как будет закрываться изготавливаемое приспособление.

Помимо этого, выполнение картонного макета ножа поможет правильно подобать форму пятки клинка, а эта часть, как известно чрезвычайно важна для комфортного и практичного использования ножа. Узнать, как должна выглядеть опорная часть пятки можно просмотрев складной нож своими руками видео. Видео поможет убедиться в том, что пятка клинка выполнена действительно правильно и имеет необходимый угол скоса, оптимальным считается угол в 7-9 0 . После этого необходимо выполнить эскиз линейного замка ножа, как известно в его основе лежат три точки, которые образуют треугольник. Каждая точка линейного замка имеет свое назначение:

• для установки поворотного штифта;
• для монтажа штопорного штифта;
• контактная зона опорных плоскостей пятки клинка и прижимной пластины, то есть стопора.

Стоит отметить, что именно боковая сила давления стопора фиксирует клинок в закрытом положении, других элементов выполняющих такую функцию в данной конструкции ножа нет

Именно поэтому чрезвычайно важно вмонтировать небольшой стальной шарик от подшипника в стопор, он станет дополнительным фиксатором закрытого клинка и соответственно обезопасит использование ножа. Очень важно правильно подобрать расположение шарового фиксатора, поскольку он этого зависит функционирование всего замка ножа

Отметив на картонном макете клинка и стопорной пружины место расположения шарового фиксатора, нужно убедиться в том, что он будет плотно там размещаться, и не будет мешать складыванию ножа. После этого, необходимо определиться с крепежами, которые будут стягивать между собой плашки. Не рекомендуется использовать крепежи с большими головками и располагать их слишком близко к краю рукоятки. Обусловлено это тем, что впоследствии может появиться необходимость установить между креплениями проставку или трубчатые стойки.

Об изготовлении лезвия

В процессе изготовления лезвия с металлической заготовки снимают лишнее. Возле самого хвостовика углы нужно немного закруглить, с такой конструкцией клинок получится прочнее. Начинающему мастеру следует быть готовым к тому, что процедура затачивания будет достаточно длительной. Осуществляется она на точильных камнях с различной зернистостью.

Вначале заточку производят на крупнозернистом круге. Часто новички портят лезвие. Причиной является невыдержанный угол. Если нож предназначен для тяжелых и грубых работ, затачивать клинок следует под углом 30 градусов, 20 – для средних, 10-15 градусов для тонких. Как утверждают мастера, заточка – это очень важный элемент работы, от которого будут зависеть режущие свойства клинка.

С вогнутыми спусками, сделать которые легче всего, нож окажется малоэффективным. С заточкой «плоский клин» клинок будет обладать средними показателями резки. Однако это станет возможным при двухмиллиметровом лезвии. Если в качестве сырья используется ножовочное полотно, то его толщины в данном случае окажется недостаточно. Рекомендуется оснастить нож заточкой в виде вогнутой линзы. Клинок будет эффективным для сквозных прорезаний.
