Стропильные конструкции скатных крыш. характеристики, разновидности и составляющие. особенности и размеры материалов

Из каких элементов состоит крыша в два ската

Из самого названия становится понятным, что такие крыши имеют всего лишь два ската, которые могут быть одинаковыми или разными по площади. Первые называют симметричными, вторые асимметричными

Не все двухскатные кровли состоят из одних и тех же элементов. Но есть среди них основные, которые присутствуют во всех конструкциях.

1. Мауэрлат – брус 100х100 мм (сечение минимальное), на который упирается стропильная система. Главное назначение – распределить равномерно нагрузку, действующую со стороны кровельной конструкции на стены постройки. Крепят мауэрлат именно к стенам (существует несколько вариантов).

2. Стропила, по-другому их называют стропильными ногами. Это доски (редко брусы) с минимальной толщиной 50 мм, расположенные с уклоном к стенам. Они и формируют скаты. Нижним концом они крепятся к мауэрлату, верхним к коньковому брусу или друг к другу.

3. Брус конька используется не всегда, а только когда крышу покрывают наслонными стропилами. Об этом чуть ниже. Его назначение – опора для стропильных ног.

Стропила, прикрепленные к мауэрлатуИсточник krysha-expert.ru

Дополнительные деревянные элементы, которые применяются не на всех двускатных конструкциях.

1. Опоры под брусок конька. Устанавливаются их только в том случае, если в кровельной конструкции таковой присутствует.

2. Стойки под стропила. Применяют, если ширина строения больше 12 м. Чем длиннее стропила, тем ниже у них несущая способность.

3. Прогон, он же брус, уложенный на стойки поперек стропильных ног. На него, а не на опоры, упираются стропила.

4. Лежень – брус, расположенный параллельно прогону, только в нижней части. На него монтируют стойки для стропил.

5. Затяжки. Это бруски, стягивают парные стойки (между собой).

Виды вентилируемой кровли ↑

Самыми востребованными считаются плоские и скатные, отличающиеся по своей конструкции.

Плоская

С появление в 80-х годах ХХ века утеплителей, оснащенных вентканалами, появилась возможность устраивать вентилируемые плоские кровли. Они оказались особенно востребованы при возведении многоквартирных домов. В их конструкцию входят

• ЖБ-плита перекрытия, которая одновременно выполняет роль основы пирога;
• пароизоляционный слой;
• минераловатный плитный утеплитель, причем оголовок дефлектора должен быть расположен в теплоизоляционном слое;
• цементно-песчаная стяжка;
• гидроизоляция на битумной основе;
• слой из полиуретановой мастики;
• настил.

Для ограждения конструкции крыши строят боковые парапеты. Их обязательно отделяют от кровельного пирога. С этой целью используют материалы насыпного или напыляемого характера. Сегодня в этом качестве чаще всего применяют пенополиуретан. Напыление ППУ дает высокую степень изоляции и герметизации. Кстати, с помощью этого же материала обрабатывают примыкания дефлекторов к крыше.

Устройство плоской кровли достаточно экономично и не требует большого времени. Некоторые сомнения только вызывает уровень теплоизоляции и недостаточная устойчивость конструкции к внешним воздействия, из-за чего ее приходится относительно часто ремонтировать. Хотя, надо признать, это никак не отражается на ее популярности.

Скатная

В данной конструкции отличная циркуляция воздуха выполняется на высоком уровне: он забирается через нижние свесы и проникает затем в подкровельное пространство и выходит через коньковые продухи, не давая скапливаться сырости. А это, как известно, первый враг для элементов стропильной системы из дерева и составляющих пирога. В тех случаях, когда невозможно обеспечить полноценную естественную циркуляцию воздуха, прибегают к устройству принудительной вентиляции через специальные крышные вентиляторы. Скатная кровля бывает холодной или утепленной. Эти варианты друг от друга отличаются наличием или отсутствием теплоизоляционного слоя.

Одним из популярных утеплителей, используемых при возведении скатных крыш, считается минеральная вата. Среди ее достоинств можно отметить легкость и простоту укладки и отсутствие при грамотно проведенном утеплении «мостиков» холода.

Двускатная крыша – чем она хороша?

• Двускатная крыша – это довольно просто. А значит, ее возведение может стать первым опытом самостоятельного строительства. Хотя, конечно, лучше вначале потренироваться на гараже, беседке или сарайчике.
• Просто – значит красиво! Множество модных архитектурных стилей предполагает наличие именно такой крыши! Например, прованс и барнхаус, кантри и скандинавский стили.
• Простота общего принципа является основой для бесконечного количества вариаций. Двускатная крыша слишком проста для вас? А если удлинить конек и организовать вдоль одного из торцов террасу? А если расположить конек не посередине здания? А если разбить скучный протяженный скат слуховым окном? Декоративной башенкой?
• Крыша с двумя скатами устойчива к ветрам и снежным бурям, особенно при условии правильного выбора угла наклона.
• При покрытии однородных протяженных скатов образуется меньше отходов кровельных материалов.
• Окна на фронтонах по технологическому исполнению не отличаются от обычных окон в стенах. Можно организовать естественное освещение подкровельного пространства, не связываясь с более дорогими мансардными окнами, которые монтируются в плоскость ската.

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

Разноуровневые двускатные кровлиИсточник moscow.sk-evrodom.ru

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Общие сведения по результатам расчетов

• Угол наклона боковых стропил
  — Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.
• Угол наклона вальмовых стропил
  — Угол наклона крыши со стороны вальмового ската.
• Площадь поверхности крыши
  — Общая площадь кровли с учетом свесов.
• Примерный вес кровельного материала
  — Нагрузка на стропильную систему крыши от кровельного материала.
• Количество рубероида
  — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Длина боковых стропил
  — Длина стропильной ноги с боковой стороны строения и с учетом свеса.
• Длина вальмовых стропил
  — Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.
• Длина диагональных (накосных) стропил
  — Длина так называемых ребер в количестве 4 штук.
• Рекомендуемое сечение стропил
  — Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.
• Количество боковых и вальмовых стропил
  — Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.
• Объем бруса для стропил
  — Объем материала для стропильной системы в кубометрах.
• Примерный вес стропил
  — Общая нагрузка от стропильной системы.
• Количество рядов обрешетки
  — Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

Правила монтажа и основные требования

Приступая к укладке черепицы надо иметь перед глазами проект крыши. Сложность монтажных работ зависит от вида выбранной черепицы.

Порядок укладки натуральной черепицы

Перед монтажом черепицу поднимают наверх автоподъёмником и укладывают небольшими стопками на равном расстоянии. Первый ряд раскладывают вдоль конька и карниза без фиксации. Начинать надо с нижнего правого угла кровли, продвигаясь влево.

Разложенную черепицу фиксируют согласно инструкции, приложенной производителем:

1. Замковая пазовая черепица держится за обрешётку шипами. Зона смещения в верхней части позволяет двигать черепицу вдоль ската.
2. Черепица бобровка не имеет замковой системы. Профилированный шип в нижней части крепится за рейку обрешетки. Дополнительно выполняют крепление саморезами или гвоздями через предусмотренные производителем отверстия.
3. Фактурная черепица с поперечным S-образным сечением цепляется за рейки обрешётки специальными зацепами. Крепление производится специальными кляймерами.

Как правильно укладывать металлочерепицу?

Металлочерепицу укладывают на решетчатую обрешетку слева направо. Каждый последующий лист накладывается на предыдущий, с перекрытием капиллярной канавки.

Если укладку приходится делать справа налево, каждый новый лист нужно подкладывать под предыдущий. Шаг высчитывают в соответствии с длиной волны модуля, в среднем, 35-40 см.

Подъём металлочерепицы на крышу удобнее и легче выполнять по дощатому мостику. Это защитит от повреждения защитно-декоративное покрытие листов.

Под черепицу обязательно укладывают звукоизоляционный слой. В противном случае звуки извне будут проникать в помещение.

Крепление кровельного материала выполняется саморезами с прокладкой из этилен- пропиленового каучука. При недотягивании самореза вода будет просачиваться под шляпку, что приведет к коррозии метиза.

Если перетянуть, деформируется прокладка и нарушится герметичность. Саморезы используют в каждой волне по периметру ската, во внутренних областях их размещают в шахматном порядке через одну волну.

Отличия для мягкой черепицы

Битумную черепицу укладывают на крышу при температуре воздуха выше +5℃. Мягкая черепица гасит шумы, звукоизоляционная подложка ей не нужна. Обрешетка включает два слоя — разреженный и сплошной из фанеры, ОСП, досок.

С черепицы необходимо снять защитную полимерную плёнку с изнаночной стороны гонта и уложить на подготовленное основание. В жару клеящая часть крепко сцепляется с основанием под воздействием солнечных лучей.

Устройство стропильной системы

Основой четырехскатной крыши является стропильная система с усиливающими элементами. Однако не менее важны и другие детали конструкции, которые обеспечивают необходимую прочность и надежность.

Опорная балка

Для обеспечения надежного соединения стропил с несущими стенами и равномерного распределения нагрузок монтируется мауэрлат. Это брус или балка, закрепленная на верхней части стен по всему периметру дома.

Обычно применяется деревянный брус размером 10х10, 10х15 или 15х15 см. Он должен располагаться строго горизонтально и формировать непрерывную опорную раму.

Накосные ноги

В месте соединения длинных и коротки скатов четырехскатной кровли, с двух сторон дома, устанавливаются наклонные стропильные пары – накосные ноги. Длина стропил в них превышает длину других стропил, формирующих скаты.

Кроме того нагрузка на данный элемент возникает повышенная. С учетом этого, для изготовления ног, как правило, используются спаренные доски. Общий их размер достигает 10х15 или 10х20 см.

Коньковый брус

В вальмовых крышах стропильные ноги в верхней части соединяются брусом, получившим название коньковый прогон или конек. Он обеспечивает жесткость всей стропильной системы и служит верхним упором для стоек.

В шатровой конструкции такого элемента нет. Для конька чаще всего применяется брус 10х10 см.

Схема обустройства несущей конструкции

Основу несущей конструкции крыши составляют стропила, которые, по сути, формируют ее силовой каркас. В вальмовых крышах, помимо накосных ног, используется два вида стропил – основные стропильные ноги (пары) и нарожные (укороченные) стропила.

Нарожные стропила соединяют накосные ноги с мауэрлатом. Выбор сечения стропил приведен выше.

Укрепляющие элементы

Стропильная система должна быть прочной и жесткой конструкций. Для укрепления стропил применяются такие элементы:

1. Стойки – вертикальные брусья, подпирающие стропильную систему и удерживающие ее на нужной высоте.
2. Шпренгели – наклонные элементы, подпирающие стропила короткого ската.
3. Лежень – брус, служащий опорой для стоек. Он укладывается на внутренние стены или перекрытие.
4. Ригель и затяжка – горизонтальные брусья, скрепляющие стропильные пары в верхней и нижней части, соответственно.
5. Подкосы – наклонные подпорки, упрочняющие стойки. Они служат для увеличения прочности всей конструкции.
6. Кобылки – доски, формирующие свес.

Необходимость дополнительных упрочняющих элементов определяет размер перекрываемого пролета и длина стропил.

Правила эксплуатации

При эксплуатации деревянной кровли обычно никаких сложностей не возникает. Если правильно за ней ухаживать, покрытие будет служить на протяжении 40–50 лет и более.

Основные правила эксплуатации деревянной кровли:

• при скоплении снега его можно сметать веником или метлой, при этом надо двигаться от конька к карнизу;
• надо периодически осматривать нижний ряд кровельного материала, так как он со временем может сместиться;
• следует регулярно чистить такое покрытие от листьев. Обычно они сдуваются ветром или смываются дождём, но если остаются, то не только ухудшают внешний вид крыши, но и уменьшают срок службы кровельного материала;
• необходимо периодически осматривать крышу, чтобы вовремя выявить появления мха и проросших растений, которые также надо обязательно удалять;
• водостоки должны быть чистыми, чтобы по ним стекала не только вода, но и смола, оставшаяся в кровельном материале.

Как продлить срок службы деревянной кровли

Для того чтобы деревянная кровля всегда выглядела красиво и радовала вас на протяжении многих лет, за ней необходимо правильно ухаживать. Для натуральной древесины опасно высушивание, которое происходит в результате действия ветра и солнца. Потеря влаги негативно влияет как на внешний вид деревянной кровли, так и на её эксплуатационные характеристики. В процессе пересыхания древесины на покрытии могут появляться трещины, а это приводит к нарушению его герметичности.

Лишняя влага также негативно влияет на состояние деревянной кровли. Этот недочёт может возникать из-за нарушения вентиляции крыши и приводить к разбуханию элементов и появлению дефектов укладки.

Чтобы устранить негативные воздействия на деревянную кровлю, надо использовать специальные составы. С их помощью можно предотвратить как пересыхание древесины, так и её гниение:

• полупрозрачные проникающие масла. Они используются для пропитки верхних слоёв кровельного материала. Такие составы закрывают текстуру дерева и надёжно его защищают. Чтобы получить максимальный результат, масло надо наносить на шероховатую поверхность;
• водоотталкивающие консерванты. Они выпускаются в виде прозрачных пропиток, в основе которых акриловые смолы или воск, а также консерванты. Такое решение позволяет сохранять внешний вид деревянной кровли, но срок действия пропитки меньше чем у масла, поэтому применять её надо чаще. До укладки деревянных элементов их лучше всего полностью окунуть в пропитку. Когда покрытие уже на крыше, его покрывают такими составами при помощи кисточки или распылителя;
• лаки или краски. Отношение специалистов к этому способу защиты натуральной древесины неоднозначное. Дерево очень чутко реагирует на изменения влажности и температуры, а наличие на нём плёнкообразных составов в виде краски или лака может привести к растрескиванию внешнего слоя, так как будет сужаться-расширяться основание. В полученные трещины начнёт попадать вода, которая не сможет нормально испаряться, что создаст условия для развития грибка и плесени.

Огнезащита деревянной кровли

Защита деревянных элементов от огня является одной из важнейших задач при создании кровли. Экономить на этом нельзя, так как пожар может уничтожить не только кровельный материал и крышу, но и весь дом.

Так как дерево является горючим материалом и может повреждаться плесенью, грибками и насекомыми, его надо защищать от воздействия этих негативных факторов. Для этого все деревянные элементы, которые используются при создании кровли, должны быть обработаны антипиренами (ХМХА-1110) и антисептиками (ХМ-11).

В зависимости от типа используемых антипиренов древесина может противостоять открытому огню разное время:

• при обработке антипиренами обычного действия — не более 30 минут;
• после покрытия антипиренами длительного действия — до 2 часов.

Для защиты деревянной кровли от огня надо предпринимать следующие меры:

• при нанесении огнестойкой мастики нельзя допускать пробелов;
• если используется утеплитель, то следует выбрать базальтовую вату, так как она имеет более высокую пожаробезопасность по сравнению с другими материалами;
• использование кровельной краски позволяет усилить действия антипиренов. При воздействии огня сначала она защищает деревянные элементы, а после её разрушения эти функции продолжает выполнять огнестойкая мастика. Так как краска непрозрачна, то такое решение подходит для всех элементов крыши, кроме кровельного материала;
• для металлических креплений используются специальные мастики. Они не дают металлу во время пожара сильно нагреваться и воспламенять древесину.

Для полноценной защиты деревянной кровли рекомендуется применять антипирены и антисептики совместно.

Преимущества вентилируемой кровли ↑

• Возможность ее обустройства на старой кровельной конструкции без демонтажа покрытия  делает этот тип крыши максимально экономичным – уменьшается ее стоимость и существенно экономится время.
• Монтажные работы можно проводить при довольно низких температурах – до -20⁰. А вот во время сильных осадков работы рекомендуется приостановить.
• Циркулирующий воздух полностью высушивает все слои кровельного пирога и перекрытия, то есть риск негативных воздействий на конструкцию, которые могут нанести ей ощутимый вред, скажем, поражение плесневым грибком или загнивание сырых досок, практически сводится к нулю. Если устроить вентилируемую конструкцию на старом настиле, то после его полной просушки кровля в полной мере восстанавливает свою функциональность. Такая крыша фактически получается двухслойной.
• Подобная конструкция морозоустойчива, устойчива к воздействию температурных перепадов, неблагоприятных атмосферных условий, механических нагрузок, УФ-излучения, не подвержена гниению.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Утепление крыши в деревянном доме

Существуют разные виды теплоизоляционных материалов, но все они должны соответствовать определённым требованиям:

• безопасность для человека и окружающей среды;
• низкая теплопроводность — не более 0,04 (Вт/м∙°С);
• небольшой вес, чтобы материал оказывал минимальную нагрузку на стропильную систему;
• способность на протяжении многих лет сохранять форму и выводить влагу, иначе деревянные элементы начнут повреждаться;
• хорошие звукоизоляционные показатели, чтобы защищать не только от холода, но и от постороннего шума;
• высокая огнестойкость.

Утепление кровли проводится только после того, как произойдёт усадка дома, не ранее, чем через год после окончания строительства. Для нежилой крыши достаточно утеплить только потолок, если же подкровельное пространство будет использоваться как жилое помещение, то проводится полное утепление кровли.

Утепление крыши деревянного дома минеральной ватой изнутри нужно производить в следующем порядке.

1. Проверяют состояние кровли — если есть протечки, то их устраняют, старую крышу лучше перекрыть полностью. Повреждённые элементы стропильной системы также надо заменить.
2. Монтируют гидроизоляционный слой. Наиболее доступным и дешёвым материалом будет гидроизоляционная плёнка. Более дорогим и качественным вариантом является супердиффузная мембрана, на неё можно укладывать утеплитель сразу и не делать контробрешётку для вентиляции.
3. Укладывают утеплитель. Толщина его слоя обычно находится в пределах 15–25 см в зависимости от климатических условий, в которых находится дом.
4. Натягивают пароизоляционный материал. В регионах с жарким летом лучше укладывать теплоотражающую плёнку, которая защитит подкровельное пространство от перегрева. Плёнка укладывается отражающим слоем наружу.
5. Укладывают отделочный материал.

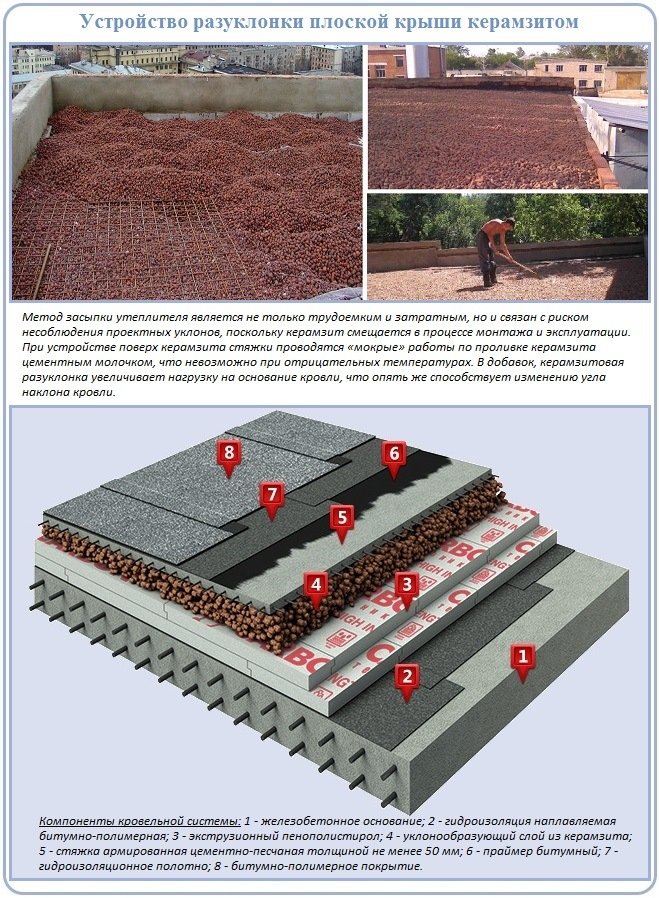

Утепление кровли можно выполнить при помощи керамзита, который не повреждается грызунами и имеет хорошие теплоизоляционные характеристики. Для этого необходимо закрыть все щели с помощью рубероида (гидроизоляционная плёнка не подойдёт). На него насыпают слой керамзита, который также покрывают рубероидом, а затем укладывают кровельный материал. Это способ подходит для крыш с небольшим или нулевым углом наклона ската. На крутых крышах керамзит держаться не будет.

При помощи керамзита можно утеплять только плоские кровли и скаты с незначительным углом наклона

Утеплять кровлю можно и жидким пеноизолом. Это простой и эффективный способ, так как теплоизоляционный материал при помощи специального оборудование наносится непосредственно на утепляемую поверхность. Весь процесс занимает мало времени, но стоимость такого утепления будет высокой.

Утепление деревянного дома пенополистиролом — это не лучший вариант, и если вы его выбрали, то надо брать материал с классом горючести Г1. Он не боится влажности, устойчив к поражению грибком и плесенью. Утепление при помощи пенопласта проводится так же, как и минеральной ватой. Все стыки хорошо заполняются монтажной пеной.

Независимо от выбранного материала надо придерживаться технологии монтажа. Если вы сомневаетесь в своих силах, то лучше пригласите для выполнения таких работ специалистов.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу

Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Основное о скатной крыше

К скатным относятся такие виды крыш, у которых поверхность кровли наклонена в сторону  наружных стен. Такое устройство дает возможность естественным образом стекать дождю и талым водам.

Угол,  под которым скат наклонен к горизонту, принято называть углом крыши. Он выражается в градусах. В основном скатные крыши имеют угол не менее 5°. Бывают  случаи, когда отдельные участки крыши могут иметь угол наклона 90°. Какое устройство скатной кровли и ее угол наклона понадобится для вашего дома, будет зависеть от климата, общей архитектуры дома и от выбранного материала для финишного покрытия. К примеру, там, где выпадает большое количество осадков, и кровельное покрытие является неплотным (металлочерепица), кровельные скаты нужно делать крутыми. Там, где часто дуют сильные ветра, с целью уменьшения ветрового давления, кровли устраиваются более пологими. Если правильно выбрать уклон крыши, то можно уменьшить стоимость строительства дома. Крутые крыши более дорогие, поскольку требуют больших трудовых затрат и материалов.

Чем привлекательны скатные крыши, так это своим разнообразием

Форму и вид кровли выбирают, принимая во внимание  назначение постройки и его план. Но, в любом случае, она должна осуществлять качественный отвод воды, которая стекает по ней в период таяния снега и в дождливую пору года

Скатные крыши могут быть оборудованы чердаком  или быть без него, а также иметь мансардное жилое помещение.

Правила эксплуатации

В нашей стране большая часть плоских крыш относится к неэксплуатируемой категории и имеет мягкое, рулонное покрытие. Для того чтобы они служили долго, необходимо соблюдать определенные правила эксплуатации:

1. В зимнее время нельзя допускать скопления больших сугробов на крыше, но и полностью счищать снег не стоит. Га кровле следует оставлять защитный, снежный слой толщиной порядка 10-15 см.
2. Для безопасного обслуживания крыши необходимо обустроить парапет или перила по ее периметру.
3. В жаркое время надо следить за поведением покрытия. При появлении подплавлений или вздутий следует своевременно проводить точечный ремонт. Любые иные небольшие повреждения кровли также требуют срочного ремонта.

Следует помнить, что в месте монтажа нарушается целостность гидроизоляции, и вода будет затекать под нее, распространяясь на значительную площадь. В этих местах необходимо устанавливать кровельные узлы, обеспечивающие герметичность.

Виды стропильных систем

В зависимости от конструктивного решения стропила могут быть наслонными, висячими или комбинированными. При подборе схемы нужно учитывать размеры пролета и наличие внутренних несущих стен.

Устройство стропильной системы двускатной крыши

Наслонная стропильная система

Этот вид конструкций представляет собой стропильные ноги, опирающиеся на наружные и внутренние стены. Балки как бы «наслоняют», при этом в системе отсутствуют горизонтальные распирающие усилия, которые воспринимаются только капитальными опорами.

Вариант простейшей наслонной системы

За счет меньших напряжений «наслонная» система имеет более простую и дешевую конструкцию. Мауэрлат может укладываться как по периметру здания (если стены недостаточно прочные), так и отдельными участками — коротышами по 60-70 см в местах опирания стропил.

Для усиления системы и уменьшения прогибов используются прогоны, подкосы, стойки. Они перераспределяют напряжения, что позволяет уменьшить сечение несущих элементов.

В коньковом узле стропила соединяются внахлест или встык. Дополнительно устанавливаются накладки на болтах или нагелях.

В зданиях, сложенных из бруса или бревен, роль мауэрлата играет верхний венец. В него врубается нижний конец стропил, который дополнительно закрепляется с помощью проволочных скруток или скоб.

Соединение стропильной ноги с мауэрлатом при помощи вырубки и гвоздей

Наслонные системы собираются на высоте по месту. Все элементы монтируются последовательно. Для временной фиксации используются различные приспособления типа подпорок или прикрученной к фасаду доски. Ускоряет сборку укладка прогона (конькового бруса) перед монтажом стропил.

Подвижный способ крепления стропилы и мауэрлата

Преимущества наслонных конструкций — возможность сборки без грузоподъемных механизмов, меньшие усилия в системе и как следствие, применение пиломатериалов небольшого сечения. Недостаток — при пролетах от 6,5 м нужна внутренняя несущая стена.

Висячие стропила

В отличие от наслонной системы этот вид применяется при отсутствии промежуточной капитальной опоры и достаточно большом пролете (от 6 до 14 м). Усилия в нижнем поясе возникают значительные, поэтому вводятся дополнительные элементы — горизонтальные затяжки или ригели, вертикальные бабки с опиранием на затяжку.

Очень часто висячая система сочетает функции перекрытия, то есть нижние балки используются как основа для потолка или пола. При пролетах до 5 м стропила соединяются затяжкой, более 6 м — добавляются усиливающие ригели, свыше 9 —конструкция включает дополнительные наклонные и горизонтальные связи. Отдельный фрагмент крыши из стропил, затяжки и связей называется фермой.

Стропильные ноги, скреплённые ригелем

Крупные секции собираются на земле. Их поднимают на крышу с помощью механизированных устройств и устанавливают на мауэрлат. Предварительно по поверхности стены устраивается подкладка из гидроизоляционных материалов.

Схема шарнирной фермы с подвеской и подкосами

Поскольку ферма — жесткий элемент, крепление к коньковому брусу более сложное, чем при наслонном варианте. Здесь применяется врубка с усилением накладками из дерева или металла.

Иногда обе системы комбинируются. Между фермами, установленными с шагом 3-4 м, монтируются наслонные стропила. Это несколько упрощает и удешевляет строительство.

Преимущества висячих конструкций — высокая несущая способность, возможность перекрывать большие пролеты без промежуточных опор. Недостаток — сложное изготовление и монтаж.

Обустройство плоской кровли

В зависимости от наличия отопления в помещении выбирается и соответствующая конструкция крыши. Если гараж не будет отапливаться, то возведение кровли осуществляется по предложенной ниже инструкции.

По периметру всех стен кладутся балки с учетом небольшого уклона (3 см), затем выполняется установка дощатого щита и закрепление рубероида (подробнее: «Как класть рубероид на крышу»). Для надежной фиксации кровельное покрытие прибивается деревянными и металлическими рейками. Они монтируются с шагом в 70 см. На этом работа завершается.

Если же помещение будет отапливаемым, то до того, как построить крышу гаража, рекомендуется ознакомиться с шаблоном выполнения действий.

1. Стены закрываются балками или железобетонными плитами.
2. После этого крепятся листы рубероида с нахлестом от 15 см.
3. Далее укладывается утеплитель, например, из шлака или керамзита, который и формирует высоту уклона крыши.
4. Затем нужно залить цементную стяжку толщиной от 2 см и выждать несколько дней.
5. Поверх стяжки наносится состав из жидкого битума или растопленной смолы.
6. Следующий этап сводится к работе с кровельным покрытием. Подойдут битумные или стекловолоконные материалы на мягкой основе, которые укладываются несколькими слоями с учетом нахлеста (прочитайте: «Как сделать мягкую кровлю»).
7. На каждый стык наносится гидроизолирующая мастика или та же самая смола.

Конструкция готова, осталось утеплить ее внутри минватой или пенопластом, которые во избежание проникновения влаги должны быть покрыты пароизоляцией. В качестве декоративной отделки потолка можно использовать вагонку или фанеру.
