Датчик света (фотореле) для уличного освещения

Фотореле: назначение и область применения

Прибор предназначается для автоматического управления электрическими цепями уличного освещения. Говоря простыми словами, это тот же выключатель освещения, только управляемый электроникой. При восходе солнца, когда уже нет потребности освещения улиц, фотореле срабатывает на отключение света, а при появлении первых сумерек – включает его.

Широкое применение устройство получило в сфере коммунального хозяйства для освещения улиц. Это позволило намного снизить потребление электроэнергии светильниками ЖКХ и управлять процессом без присутствия человеческого фактора. Ранее необходимо было в определенное время включить уличное освещение, а с приходом рассвета – отключить. Теперь, благодаря датчику, данная функция выполняется автоматически.

Фотореле также широко используют для автоматического контроля освещения частных или загородных домов, автостоянок, щитов, BIG-бордов, витрин магазинов, фасадных зданий и прочих конструкций, требующих подсветки в ночное время.

Вас также может заинтересовать для чего нужен дроссель. Рекомендуем Вам более подробно прочитать об этом.

Для управления уличным освещением в автоматическом режиме необходимо включить в питающую электрическую цепь светильников датчик фотореле. Также можно использовать уличный датчик движения.

От размещения зависит чувствительность срабатывания датчика присутствия для включения света. Если фотореле закрывается посторонним предметом (например, ветка дерева), то чувствительность его срабатывания кардинально снижается.

Фотореле также широко применяется не только для наружного освещения, но и для внутреннего освещения интерьера домов. Датчик обеспечивает ночную подсветку светильника для освещения декоративных изделий или прочих предметов в помещении (настенные часы, картины, награды, статуэтки, аквариумы). Использование данного элемента практически безгранично.

Схема подключения фотореле

Основная задача выносного фотодатчика – подача питания на систему освещения при отсутствии природного  освещения, а также его отключение при должном количестве. Фотореле используется в качестве своеобразного выключателя, основную роль в котором выполняет светочувствительный элемент. Исходя из этого, схема его подключения аналогична схеме подключения обычной электросети – на датчик день-ночь подается фаза, которая передается на систему освещения.

Кроме того, для должной работы необходим источник питания электроэнергией, на нужные контакты происходит подача нуля. Немаловажным будет также монтаж заземления.

Важным параметром, описанным выше, была мощность подводимой  нагрузки. Поэтому рекомендуется подавать напряжение на фотореле через магнитный пускатель. Его задача – частое выключение или включение электрической сети, в которой находится светочувствительный элемент, имеющий малую подключаемую нагрузку. А к выводам магнитного пускателя можно подключать более мощные нагрузки.

При условии, что, помимо датчика, необходимо подключение дополнительных приборов, типа таймера или датчика движения, они находятся в сети подключения после фотореле. В данном случае, порядок инсталляции таймера или датчик движения не имеет значения.

Соединение проводов должно осуществляться в монтажной\распределительной коробке, которая монтируется в любом удобном месте на улице. Рекомендуется подбирать герметичные модели коробок.

Кроме того, данное устройство имеет особенности подключения проводки. Каждое фотореле оснащено тремя проводами: красный, синий\темно-зеленый, черный\коричневый. Цвета проводов предписывают их порядок подключения. Так,  красный провод в любом случае подключается к лампам, синий\темно-зеленый провод подключает к себе ноль от питающего кабеля, а черному\коричневому зачастую подается фаза.

Подключение фотореле, имеющего выносной датчик

Данный вариант подключения имеет некоторое отличие. Так, фаза подключается к клемме А1 (L), которая находится в верхней части прибора. Ноль подключается на клемму А2 (N). В зависимости от модели, с выхода, который может находиться наверху корпуса (обозначение L`) или же в нижней части, фаза подается на осветительную систему.

Как настраивать фотореле

Настойка фотодатчика проводится после его монтажа и подключения в общую электросеть. Регулировка пределов спадания проводится путем вращения небольшого пластикового диска в нижней части корпуса. Для выбора направления вращения – на повышение или понижение – следует крутить согласно направлению стрелок, которые видны на диске: влево – уменьшение, вправо – увеличение.

Наиболее оптимальный алгоритм настройки чувствительности заключается в следующем. Сначала, путем выворачивания диска регулировки чувствительности в крайнее правое положение устанавливается наименьшая чувствительность. В сумерках рекомендуется начинать подстройку. Для этого стоит проворачивать диск регулировки плавно влево до тех пор, пока не включится свет. На этом можно завершить настройку фотодатчика.

Watch this video on YouTube

Подключение фотореле для включения освещения

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Схемы управления освещением с использованием различных типов выключателей

Как подключить проходной выключатель: схемы управления освещением с двух, трёх и более мест

Как работает сенсорный выключатель — схемы подключения

Как подключить провод к одноклавишному выключателю?

Схемы подключения устройства

Три правила, которые необходимо помнить при подключении схемы:

• при присоединении четырех кабелей вверху нужно расположить входной проводник, внизу – выходной для бытовых приборов;
• если подсоединяется три кабеля, то фаза пропускается через устройство защиты, «ноль» необходим для электропитания самой системы;
• при подсоединении ДУ «ноль» идет по выключателю, через силовой провод связывается сам прибор, поступает нагрузка и напряжение.

Схема подключения реле напряжения и УЗО

Сеть однофазная

К однофазной сети реле контроля напряжения устанавливается через проводной контакт. При данном подключении можно применять тиристор на 200 В, фильтры устанавливаются за обкладкой, в конце устанавливается выпрямитель.

Вам это будет интересно Подключение опс-1

Для устойчивости напряжения применяются контакторы импульсного либо оперативного вида. Трудность с магнитными колебаниями убирается путем использования проходных фильтров.

В щитах ВО фильтры используются с сетчатой обмоткой, прибор подключается с тремя контактами. В таком случае наибольшее сопротивление будет не меньше 30 Ом.

Сеть трехфазная

Для трехфазной сети есть также своя схема подключения устройства защиты. В случае если три фазы переходят в три однофазные линии, то для каждой нужно иметь свое устройство. При подсоединении к трехфазным щиткам потребуется и специальный предохранитель.

Реле напряжения «Зубр» схема подключения

Схема подключения напрямую

Для подключения датчика света используется трехпроводная схема. Она означает, что вам необходимо подать на прибор полноценные 220В (фазу+ноль), а не только фазу.

Практически такая же схема используется и для датчиков движения. Правда там есть варианты и двухпроводного подключения без ноля.

Куда подключать фазу, а куда ноль? В этом деле можете ориентироваться по цветам.

Обычно один из проводов должен быть синего или зеленого цвета – это ноль.

Два других проводника также отличаются расцветкой. Например, один будет коричневым (черным), другой – красным.

Коричневый – это входная фаза от автомата питания. Третий провод (красный) – это выход на нагрузку. На нем фаза появляется только в момент срабатывания фотореле.

Ее как раз-таки и нужно заводить в светильник.

Заводские провода на датчике коротковаты, поэтому их приходится удлинять. Приготовьте заранее клеммы или гильзы для прессовки.

Наращивание производится кабелем сечением 1,5мм2. Общее соединение всех проводников должно осуществляться в защитной распредкоробке.

Вот как будет выглядеть такая схема подключения напрямую от выключателя расположенного в распредщитке.

Основные разновидности устройств

Наиболее популярны следующие типы фотореле для системы уличного освещения:

1. С расположенным внутри корпуса фотоэлементом. Подобный вариант оптимален с позиции полной автоматизации системы внешнего освещения. Устройства комплектуются герметичным корпусом, прозрачная часть которого располагается напротив фотоэлемента.
2. С размещенным внутри фотоэлементом и оснащенные таймером. Благодаря наличию таймера обеспечивается возможность автоматического отключения системы осветительных приборов по истечении установленного промежутка времени. В ассортименте представлены фотореле, предполагающие программирование на день, неделю и больше.
3. С выносным фотодатчиком. Подобный вариант комплектации надежен в эксплуатации. Электронные компоненты устанавливаются в закрытом помещении, в то время как защищенный от температурных перепадов фотоэлемент ставится на улице.

Выбирать подходящую модель следует в соответствии с вашими требованиями и имеющимся в распоряжении бюджетом. Помимо стандартных фотосенсоров, возможно применение комбинированных вариантов: датчиков движения или временных датчиков. В случае наличия в устройстве таймера срабатывание механизма осуществляется в соответствия с временем суток. Модели, комплектуемые одновременно сенсором, встроенным таймером и датчиком движения, наиболее редки. Приборы оснащаются специальным дисплеем и позволяют устанавливать ту или иную программу освещения.

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

На заметку! Чтобы подключить несколько фонарей одновременно, необходимо приобрести специальный контроллер. На это устройство будет поступать сигнал, который управляет освещением.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601.

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Ошибки при подключении и установке фотореле

Схема подключения фотореле достаточно простая. Чтобы избежать ошибок, достаточно просто проверить монтаж. Проблемы в большинстве случаев связаны с неверной установкой фотодатчиков.

Часто монтажники увлекаются поиском удобного места крепления выносного фотоэлемента и превышают допустимую длину кабеля. Чтобы этого избежать, перед началом работ достаточно внимательно прочесть инструкцию.

Сам датчик освещенности надо устанавливать с учетом простых правил. Их несоблюдение может вместо комфорта управления освещением добавить проблем:

• нельзя устанавливать фоторезистор так, чтобы на него попадал свет от искусственных источников — фонарей освещения соседнего участка и т.д., иначе такую засветку он воспримет, как наступление утра;
• наоборот, нельзя устанавливать светочувствительный элемент в зону тени на восходе солнца – это вызовет задержку при включении;
• поверхность фотодатчика должна быть защищена от попадания пыли, осадков и т.п., а если такой возможности нет, надо регулярно осматривать элемент и производить его очистку.

Правила несложны, но намного удобнее их выполнить при использовании реле с выносным фотоэлементом. А сам исполнительный блок можно смонтировать там, где его удобнее подключать к схеме управления освещением – например, в силовом шкафу.

Схема подключения и установка

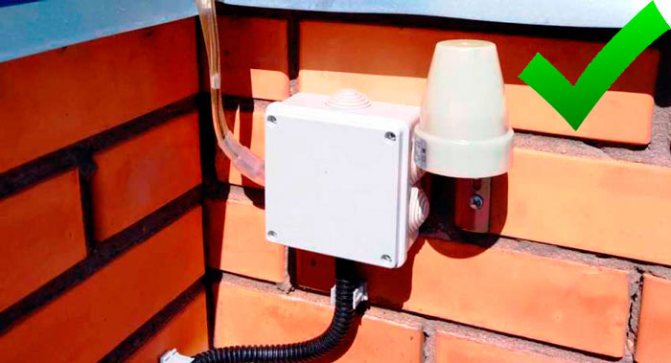

Установить фотореле можно самостоятельно. Это устройство крепится на вертикальную поверхность в месте, где солнечное освещение пространства находится на достаточном уровне.

При установке этого устройства следует учесть некоторые моменты, которые могут повлиять на нормальное функционирование прибора, а также на его долговечность:

Схема подключения фотореле

1. Если рабочее напряжение прибора – 220 В, то его следует подключить к сети, в которой отклонение от номинала не превышает 10%. Двенадцативольтовые устройства устанавливаются через понижающий трансформатор и выпрямитель тока. Если подключается резервная система, то возможно подключение, от аккумуляторных батарей.
2. Запрещается установка фотореле в местах рядом с легковозгораемыми предметами, а также возле ёмкостей с химическими реагентами и кислотами.
3. Если устанавливается устройство с выносным фотоэлементом, то при покупке устройства необходимо проверить наличие специального кронштейна, на который устанавливается чувствительный элемент.
4. Установка датчика фотореле должна быть осуществлена таким образом, чтобы на него не падал свет от освещения, которое включается этим датчиком.

Схема подключения прибора к регулируемой осветительной системе очень проста, но следует учесть некоторые моменты и правила такого подключения.

Фотореле имеет три провода различного цвета:

• Красный – выносной, коммутирующий провод.
• Коричневый – фазный провод.
• Синий – “0”.

Перед проведением работ по подключению реле, необходимо полностью обесточить проводку.

Синий провод соединяется с “0” подводящей проводки и со светильником.

Красный провод выводится из фотореле напрямую на осветительный контур.

Коричневый – подключается только к фазному проводу проводки.

Если прибор имеет только два провода на выходе, то его необходимо подключить следующим образом:

1. Подключение “фазы” осуществляется к красному проводу устройства.
2. Подключение “0” производится к синему проводу.
3. Вывод электрического тока к потребителям осуществляется на плате, и соответствующие провода закрепляются с помощью клемм.

Такие устройства предназначены для подключения одной лампочки. Если необходимо соединение нескольких осветительных приборов, то их следует подключать параллельно.

Некоторые устройства могут быть подключены к заземлению, поэтому при наличии дополнительного провода или контакта, подключение осуществляется стандартным способом, и “земля” подводится к устройству по 3 – жильному кабелю.

Для подключения проводов наиболее правильным вариантом, будет использование клемм, но возможна и спайка медных проводов с последующей изоляцией.

Все элементы для автоматического включения освещения, предназначенные для работы на улице, имеют степень защищённости не ниже IP44, но при налипании большого слоя снега возможно серьёзные перебои в работе такого устройства. Поэтому датчик фотореле, желательно установить под небольшим прозрачным навесом. Для изготовления навеса более всего подходит сотовый поликарбонат.

Не стоит размещать фотореле слишком низко. При переносе громоздких предметов, устройство можно легко повредить.

Рекомендуемая высота установки – 2,1 м.

Схема фотореле

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

• Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
• Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
• Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
• Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

• Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
• Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название	Ток коммутации, А	Рабочее напряжение в сети, В	Степень защиты, IP	Производитель	Цена, руб.
ФР-6	10	240	54	Украина	150
PS-1	6	220	44	Узбекистан	200
HOROZ HL 472	25	230	44	Турция	210
FERON SEN 27	25	220	54	Китай	250
ФР-601	5	230	44	Россия	420
SOU-1	16	230	56	Чехия	650
Люкс-2	8	230	44	Россия	800
Luna 126 Star Theben	16	230	55	Германия	2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Параметры	ФР-600	ФР-601	ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт	1300	1100	2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт	780	600	1500
Мощность во включённом состоянии, Вт	0,45–6,6	0,45–6,6	0,45–6,6
Максимальный ток нагрузки, А	3–6	10	20
Рабочий уровень освещённости, Лк	5–15 (без регулировки)	5–50	5–50
Период отсрочки, с	—	16	16
Уровень защиты по ГОСТ 14254	IP44	IP44	IP44
Степень защиты от поражения током	—	II	II
Диапазон рабочих температур, оС	-25 … +40	-25 … +40	-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Способы подключения фотореле

Перед приобретением датчика необходимо подсчитать потребляемую светильниками мощность и взять с запасом 20 %. При значительной нагрузке схема уличного фотореле предусматривает дополнительную установку электромагнитного пускателя, обмотка которого должна включаться через контакты фотореле, а силовыми контактами коммутировать нагрузку.

Для дома такой способ применяется редко.

Перед установкой проверяется напряжение сети питания ~220 В. Подключение производится от автоматического выключателя. Фотодатчик устанавливается таким образом, чтобы свет от фонаря не попадал на него.

На приборе применяются клеммы для подключения проводов, что делает монтаж проще. Если они отсутствуют, применяется распределительная коробка.

За счет применения микропроцессоров схема подключения фотореле с другими элементами приобрела новые функции. В алгоритм действий внесли таймер и датчик движения.

Удобно, когда светильники автоматически включаются при прохождении человека по лестничной площадке или по дорожке сада. Причем срабатывание происходит только в темное время суток. За счет применения таймера фотореле не реагирует на свет фар от проезжающих автомобилей.

Простейшая схема подключения таймера с датчиком движения — последовательная. Для дорогих моделей разработаны специальные программируемые схемы, учитывающие различные условия эксплуатации.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Сборка и подключение фотореле своими руками

Создать простой прибор для управления освещением просто своими руками. В зависимости от необходимого уровня функциональности и навыков можно использовать как простые, так и сложные схемы. В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий.

Компоненты

Для сборки нужно подготовить все необходимые детали. Простой вариант фотореле включает в себя такие компоненты, как:

• фоторезистор;
• прибор Q6004LT;
• резистор обычного типа.

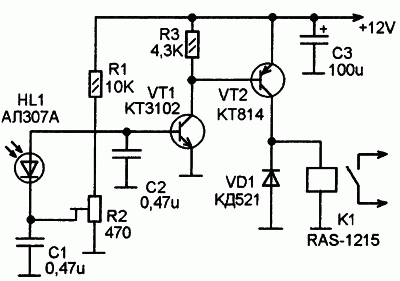

Схема соединения и подключения устройства проста и включает в себя минимум деталей. Аппарат при этом получает питание от сети 220 В, а принцип действия заключается в постепенном увеличении амплитуды напряжения до 40 В. При достижении этой отметки срабатывает фотореле и загорается свет.

Схема

Сборка простого датчика освещённости предполагает определение уровня мощности и характеристик прибора. Предварительно составляют схему соединений и подключения к лампе. Для использования одного фотореле для нескольких фонарей нужно применить контроллер.

Простая схема требует минимальных знаний в области электричества

Сборка и монтаж

В этой схеме отсутствует блок питания, что делает процесс сборки простым. Уровень мощности может быть увеличен за счёт использования прибора, обладающего более высокими характеристиками. Все компоненты соединяются с помощью кабеля, а для настройки используется резистор с сопротивлением в 40 кОм.

Установка и настройка

У фотореле со встроенным фотодатчиком из корпуса выходит три провода. Подключают их всегда одинаково:

• Красный идет на нагрузку — фонарь, лампочки, светильники.
• Коричневый или черный провод соединяется с фазой, взятой со щитка.
• К синему подключается нейтраль с шины с «рабочим нулем» из щитка.

Какие провода куда подключать в фотореле

Желательно также устройство заземлить, подключив к соответствующей клемме на корпусе. Сечение проводов подбирается в зависимости от мощности подключаемой нагрузки.

Настройка реле происходит после его установки и подключения. При наступлении сумерек дожидаетесь такого состояния, когда вы бы желания чтобы освещение включилось. Берете небольшую отвертку, крутите подстроечное колесико до тех пор, пока свет не зажжется.

Порядок подключения фотореле с выносным датчиком немного другой:

• фазу подключаем к клемме A1 (L) (в верхней части прибора);
• ноль заводим на клемму A2 (N);
• с выхода (в зависимости от модели, может находится в верхней части корпуса, тогда обозначается L’ или в нижней части корпуса) фаза подается на осветительные приборы.

Один из вариантов подключения — в видео. Тут реализована схема с магнитным пускателем.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
