Установка душевой кабины своими руками

2.Сборка передней рамы

Общая схема сборки передней рамы

Первое, соедините между собой вертикальный и горизонтальный профиля. Используйте для их соединения деталь В15-крепление горизонтальных профилей к вертикальным

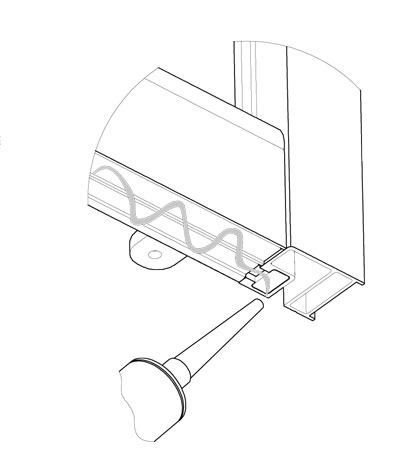

Второе,нанесите на низ собранной рамы силиконовый герметик и установите раму на поддон.

Третье, закрепите переднюю раму к поддону с помощью уголков В16 и саморезов, затем обработайте места стыков силиконовым герметиком.

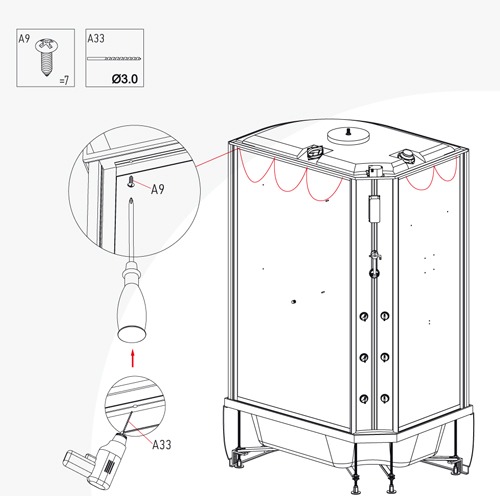

На этом этапе вы можете прикрепить вашу собранную душевую кабину к стене, это относиться к комплектации “Без задних стенок”

Вариант №1 (в комплекте)

1. Прикрепите к вертикальным профилям крепежи В14, затем подвиньте душевую кабину на место установки и наметьте крепежные отверстия в стене.
2. С помощью сверла и дрели просверлите отверстия в стене.
3. Прикрутите душевую кабину к стене, обработав места примыкания силиконовым герметиком.

Этап 3. Сборка передней части, боковых и задних стенок

Первый вариант сборки передней части(это зависит от производителя и модели)

Для сборки передней части кабины возьмите вертикальные профиля и горизонтальные направляющие профиля, соедините их шурупами (саморезами) через пластиковые вставки, таким образом, чтобы получилась прямоугольная рамка.

Оденьте на передние неподвижные стекла П- образные силиконовые уплотнители (мягкие) и вставьте стекла вместе с уплотнителями в пазы вертикального профиля.

Закрепите передние неподвижные стекла, используя Г-образные крепления и шурупы (саморезы).

Установите на верхние и нижние направляющие профиля ограничители для роликов, используя шурупы (саморезы).

Закрепите верхнюю и нижнюю раму с вертикальными профилями при помощи крепежа. Установите стационарные/неподвижные стёкла в пазы вертикальных профилей. Закрепите их к дугам при помощи крепежа, силиконовой прокладки

Установите уплотнитель на торцевые стороны раздвижных стекол, установите регулировочные ролики в верхней части стекол и ролик пружинный в нижней части стекла с помощью болтов закрепите их.Установите дверцы на ширму. Для плавного раздвижения отрегулируйте раздвижные дверцы при помощи верхних регулировочных роликов. Установите ручки на раздвижные двери.

Смонтируйте на тыльные стенки: держатель душевой лейки, полочку. Произведите герметизацию крепления болтов, винтов, гаек со стеклянными стенками, при необходимости

Видео инструкция по сборке душевого бокса своими руками на примере душевой кабины Erlit

https://youtube.com/watch?v=3ffuW5puc_c

Установите задние стенки, центральную панель на поддон и закрепите между собой крепежом. Установите стеклянную ширму на поддон и закрепите её к профилям задних стенок. Совместите отверстия задних стенок с поддоном и закрепите. Совместите отверстия задних стенок с крышей и закрепите.

Второй вариант сборки передней части(зависит от модели и производителя)

3.1. Для сборки передней части кабины возьмите вертикальные профиля и горизонтальные направляющие профиля соедините их таким образом, чтобы получилась прямоугольная рамка. Скрепите профиля с помощью Г-образного крепежа горизонтальных и вертикальных профилей и имбусового винта. Крепеж затягивается с помощью имбусового ключа шестигранника (в комплект поставки не входит).

3.2. С одной стороны оденьте на передние неподвижные стекла передние вертикальные профиля, так чтобы плавники находились внутри кабины. С другой стороны, наденьте П-образные силиконовые уплотнители.

3.3. Вставьте стекла вместе с уплотнителями в пазы вертикального профиля.

3.4. Установите на верхние и нижние направляющие профиля ограничители для роликов, используя шурупы (саморезы).

3.5. Установите получившуюся конструкцию на поддон.

ВНИМАНИЕ ! НА ДАННОМ ЭТАПЕ РЕКОМЕНДУЕМ ВОСПОЛЬЗОВАТЬСЯ УСЛУГАМИ АССИСТЕНТА!

3.6. Поставьте боковую стенку на поддон и заведите ее в замок на вертикальных боковых профилях, поворотным движением изнутри кабины. Установите вторую боковую стенку аналогично первой

ВНИМАНИЕ! ЗАТЯГИВАЙТЕ ВИНТЫ НА ЗАДНИХ СТЕНКАХ ОСТОРОЖНО, ПРИ ИХ ПЕРЕТЯЖКЕ МОЖЕТ ЛОПНУТЬ СТЕКЛО!

3.7. Закрепите на задней стенки зеркало, используя винты с полукруглой головкой, шайбы и гайки .

3.8. Установите хромированные уголки подачи воды с помощью пластиковых гаек.

3.9. Закрепите держатель ручного душа, используя крепежные винты, шайбы и гайки.

3.10. Закрепите на задней стенке полочку.

3.11. Закрепите на задней стенке площадку крепления дозаторов для жидкого мыла, используя винты, гайки и шайбы.

3.12. Установите крепления массажера ступней.

3.13. Поставьте заднюю стенку на поддон и заведите ее в замок на вертикальных задних боковых профилях, поворотным движением во внутрь кабины.

Установите вторую заднюю стенку аналогично первой

Разновидности душевых кабинок

Современный ассортимент сантехнических приборов достаточно велик, поэтому можно выбрать модель на любой вкус и кошелек

Однако при покупке важно учитывать не только эстетические качества и разнообразие функций, но и то, как выполняется сборка душевой кабины. Условно модели кабинок делятся на следующие типы:

• Готовые. Готовые модели душевых кабин продаются сразу в сборе, поэтому собирать душевую такого типа своими руками намного проще. Однако, продавцы и производители отмечают достаточно низкий спрос на готовые кабинки. На первый взгляд это кажется абсурдным, ведь благодаря простоте установке можно сэкономить на оплате услуг мастера-установщика. Ответ на самом деле прост: эти модели настолько велики, что зачастую не проходят в дверной проем в ванной.
• Требующие сборки. Такие модели, в отличии от готовых, поставляются покупателю в виде отдельных элементов, которые нужно сначала правильно соединить между собой. Установить душевую кабину своими руками такого типа сложнее, но зато ее можно занести в ванную комнату даже с самым узким дверным проемом.

Важная деталь – шторки для душа

На перекладину удобно повесить мягкие шторки из полиэстера, которые очень практичны – хорошо стираются, длительное время сохраняют свой первоначальный вид, устойчивы к дезинфекции хлорированным раствором.

Шторка, отделяющая ванну от остальной части помещения может быть смонтирована, подобно шторке душевой кабины, из полистирола или специального очень качественного калёного стекла.

Работы по установке такой шторки гораздо больше. Она подойдёт к помещениям, в которых сложно установить компактное, упирающееся в две стены крепление.

Стеклянные шторки, конечно лучше. Они не меняют свой цвет, в них не проникает грязь, легко моются, не меняют свой цвет.

Полистирольные шторки намного дешевле, но со временем они становятся непрозрачными, приобретают матовость, могут слегка пожелтеть, на них остаются разводы. Такие стенки похожи на душевые кабинки.

При изготовлении шторок для душевых кабин используют аналогичные материалы.

Этап 4. Сборка и установка крыши

Снимите пленку с крыши.

Закрепите на крышу светильник (наличие светильника зависит от модели кабины).

Установите на крышу динамик, используя шурупы (саморезы) М3х10мм и вытяжной вентилятор, используя шурупы (саморезы) М3х35мм (наличие динамика и вентилятора зависит от модели кабины). Одновременно с этим с внутренней стороны крыши устанавливаются круглые декоративные накладки, закрывающие динамик и вентилятор, которые крепятся теми же шурупами (саморезами) что и динамик с вытяжным вентилятором.

Установите на крышу верхний душ и затените его пластиковой гайкой М20.

Выровняйте собранную крышу относительно передней части и задних стенок. Прикрепите ее шурупами (саморезами) М4х18мм к пластиковым уголкам на задней стенке.

Присоедините шланг с пластиковым уголком-штуцером и прокладкой, идущий от смесителя, подсоединенный к выходу воды с указателем на отражателе «верхний душ», к верхнему душу.

Создание поддона, монтаж к канализации и водоснабжению

Для этого понадобится кафель, кирпич и цемент. Технология выглядит так:

1. В место, где планируется установка душевой кабины, прокладывается канализационная труба, в конце которой монтируется пластиковый трап.
2. Контуры поддона выкладываются из кирпича с соблюдением размеров и форм приобретённого экрана или карниза.
3. Используя битумную мастику и рулонный прорезиненый материал, делается гидроизоляция поддона.
4. Вровень с верхом трапа заливается стяжка. Она изготавливается под уклоном, чтобы обеспечить сток воды в трап. Чтобы не повредить гидроизолирующий слой, стяжка аккуратно соединяется с сеткой.
5. Поверхности покрывают кафельной плиткой или мозаикой.

Чтобы подключаить душевую кабину к системам канализации и водоснабжения учитывают следующее:

• нужно использовать специальные гибкие шланги, которые должны быть чуть длиннее, чем это необходимо;
• подсоединять трубу, которая стыкует слив с канализацией, нужно под небольшим углом, так как в дальнейшем это предотвратит образование засоров в сливе;
• если кабина находится далеко от стояка канализации, необходимо приобрести сточный насос;
• против подтопления устанавливают насосы с магнитными клапанами.

Важно! Чтобы уберечь поддон от скапливания воды, сифон должен находиться над стоком

• сливной сифон должен находиться выше уровня, на котором проходят канализационные трубы;
• при подключении к водопроводу обязательно используются уплотнительные прокладки и, если необходимо, силиконовый герметик.

Проверка работы электрических приборов

Вначале проверяется работа вентилятора, радио и подсветки, работающих от электрического тока. Сборка кабины – это не просто подсоединение поддона к коммуникациям, а обеспечение правильной работы и подключения.

Важно помнить, что:

• в ванной комнате присутствует влага, поэтому там нельзя размещать электрические и коммутационные щиты, дросселя и прочие приборы;
• для хорошей безопасности от поражений электрическим током и сохранности оборудования, а также защиты его от перепадов напряжения, нужно установить специальные автоматы для отключения питания при аварийной ситуации,
• розетку лучше устанавливать скрытого типа и с внешней (обратной) стороны душевой кабины. Она должны быть надежно защищена от влаги и пыли и иметь IP44-индекс.
• Душевая кабина должна иметь хорошее заземление, очень часто металлический поддон выступает в роли заземлителя.

После того как основная часть сборки выполнена, нужно оставить для затвердевания всех скрепляющих материалов.

Типы оснований для душевых кабин

Душевые кабины бывают нескольких видов, к примеру, самые популярные варианты это — плоский поддон или простой слив в полу. В этом случае, в кабинку можно будет свободно заходить детям и пожилым людям. Пространство в ванной комнате в квартире значительно увеличится в размерах и пространство приобретет иной вид.

В узком помещении отличным вариантом будет встроенная кабина подходящих габаритов, для устройства которой понадобятся лишь шторки или двери из стекла. Это недорого, практично и удобно.

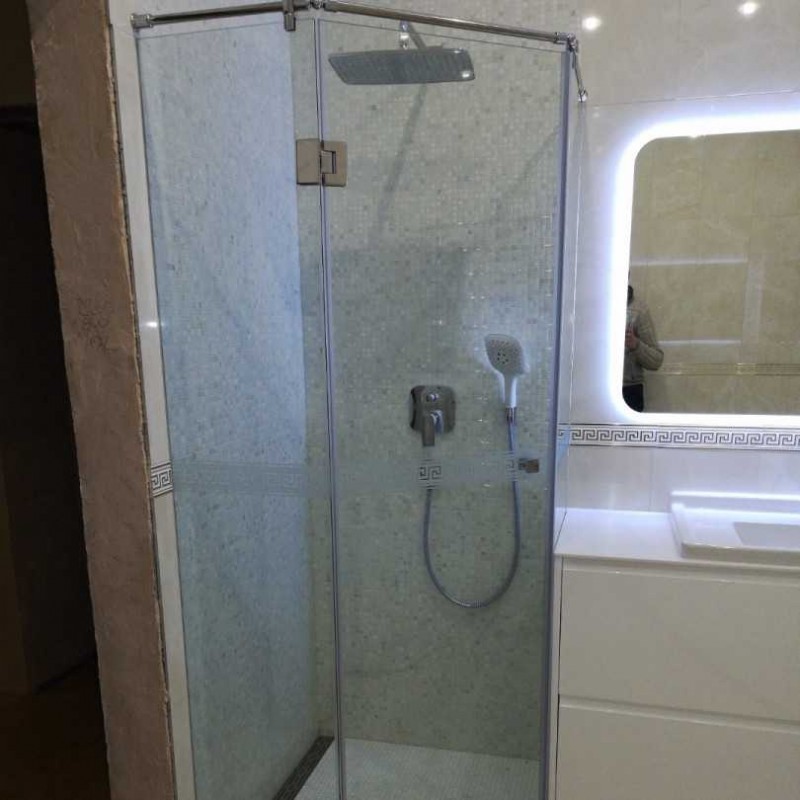

Душевая кабина без поддона (поддон из плитки)

Во время планирования места для водных процедур, обратите внимание, что использование душевых поддонов не всегда — самое рациональное решение. Еще на этапе ремонта, сделать душевую с поддоном из плитки намного проще и надежнее

Примером могут служить душевые, расположенные в фитнес – центрах. Такой же пол можно сделать и в частном доме или на даче. При установке слива (профессионалы называют его трапом) к месту установки трапа подводится канализационная труба, граница душевой обкладывается кирпичом, а ее внутренняя часть заливается бетоном и гидроизолируется.

Преимущества этого варианта душевой:

1. удобная уборка поверхности пола после душа;
2. Максимальная надежность всех элементов и сантехники (подбираем сами);
3. сводится на «нет» возможность где-либо споткнуться;
4. возможность выбора любого размера кабины в соответствии с помещением.

Использование плоских душевых поддонов в полу

Душевые поддоны являются альтернативным вариантом. Это дешевле, но в то же время — не так удобно и надежно. Можно подобрать основание душевой с невысокими бортами, в том числе и акриловые.

Важно, чтобы до начала монтажа душевого поддона, стены уже были облицованы керамической плиткой. Подробнее: Как самостоятельно класть плитку(фото+видео)

Место расположения канализационной трубы будет зависеть от того, где находится сливное отверстие на поддоне. Поэтому, нужно заранее позаботиться о прокладке коммуникаций (труб водопровода и канализации).

Процесс установки не вызовет особых сложностей. Под основанием находятся регулируемые ножки.

Преимущества готовых поддонов:

1. легкий и быстрый монтаж с помощью сборных деталей;
2. регулирование высоты поддона с помощью ножек;
3. применение специального бордюра для герметизации стыков;
4. Возможность установки на деревянном полу, с предварительной защитой его от воздействия влаги.

К недостаткам отнесем: устаревший внешний вид, не надежные материалы, которые со временем могут прогибаться и даже ломаться.

Сборка душевой кабины, видео инструкция

Процесс сборки делится на два этапа: проверочная сборка и установка кабины на постоянное место. Душевая кабинка собирается на просторном месте без использования герметика. Это позволит:

• убедиться в наличии всех деталей;
• выявить бракованные изделия и заменить их;
• проверить отверстия;
• ознакомиться с порядком сборки.

https://youtube.com/watch?v=hyIo8KPOzQM

Поэтапный монтаж душевой кабинки своими руками

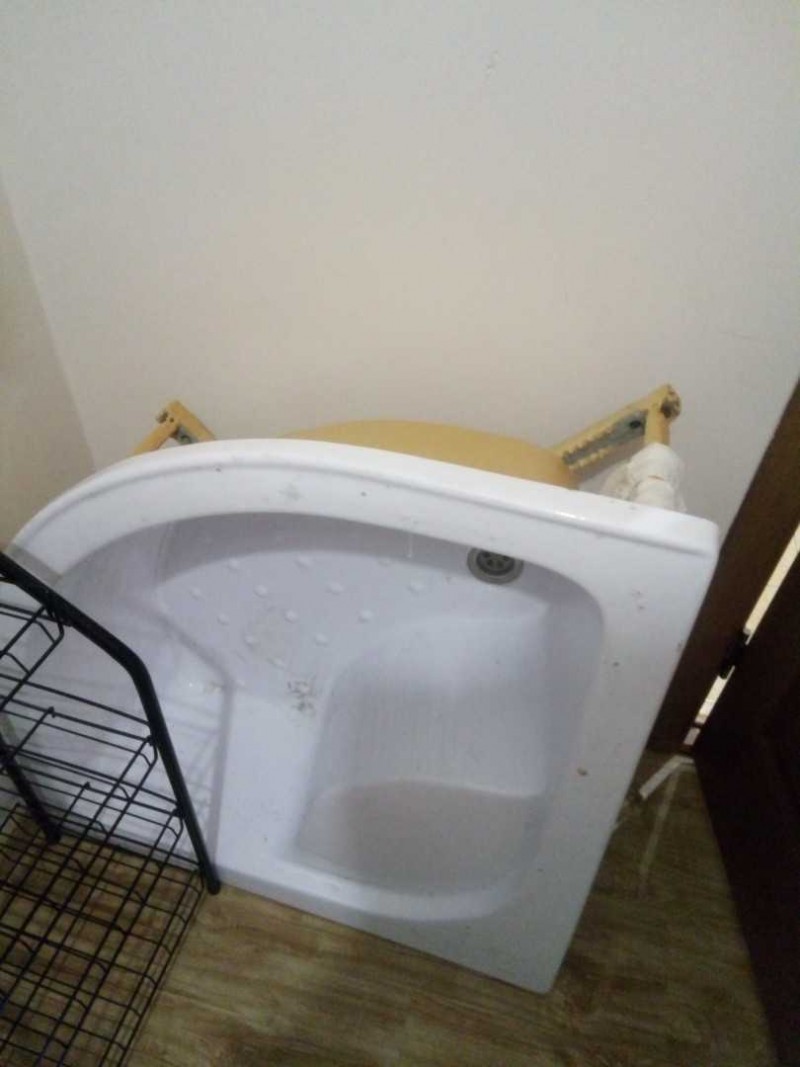

Монтаж поддона. Перед началом установки нижней части конструкции, следует с помощью гибких шлангов провести отвод и слив воды.

Оптимальным вариантом будет расположение канализации под сливным отверстием.

Если сток предполагается со стороны раковины или ванны, то необходимо будет установить тройник.

1. С поддона снимается облицовка, и он переворачивается вверх дном. С изделием, выполненным из стекловолокна, рекомендуется работать в перчатках.
2. Ножки от поддона (металлические шпильки) закрепляются в посадочных местах. Сверху них накручиваются гайки и шайбы.
3. Выбирается самая короткая опора и в ней закрепляется центральная ножка.
4. После этого поддон саморезами прикрепляется к деревянным брускам (для поддонов из акрила), и затягиваются все крепления. При отсутствии каркаса рекомендуется создать для надёжной фиксации конструкции дополнительное укрепление, а именно – подушку из бетона.
5. После закрепления ножек проводится установка поддона. Чтобы не было перекосов, следует воспользоваться строительным уровнем.

Для поддона, не имеющего ножек, пол следует выравнивать стяжкой из цемента. После этого проводится облицовка керамической плиткой.

Установка сифона

Устанавливать сливной сифон следует в специально подготовленное отверстие. Все элементы изделия вкручиваются со специальными насадками. Затягивать следует аккуратно, иначе можно перетянуть и сломать.

Так как сифон периодически придётся снимать и чистить, то промазка стыков герметиком не рекомендуется.

Крепление на поддон фартука:

Фартук на поддон душевой кабинки устанавливается с помощью специальных пластиковых кронштейнов.

1. Крепятся кронштейны по ободу поддона с помощью саморезов.
2. В них вставляется верх фартука.
3. Внизу шпилек вставляются нижние кронштейны и затягиваются гайками.
4. Фартук к ним крепится с помощью саморезов и закрывается блестящей пробкой.

Во время монтажа кабинки защитную плёнку рекомендуется снимать сначала только в местах крепления. Это позволит не поцарапать детали во время сборки.

Для сборки душевой кабины вам потребуются следующие инструменты

В комплект поставки с душевой кабиной не входят!

• Герметик (с пистолетом для нанесения)
• Шуруповерт
• Сверло Ø1-3мм
• Отвертка крестовая
• Карандаш
• Пассатижи или гаечные ключи
• Уровень

Некоторые душевые кабины по заявлению производителя собираются без герметика. Но даже для таких душевых кабин вам все равно потребуется герметик. Им необходимо обработать отверстие слива душевой кабины, закрепить водоотсекатели и магнитные уплотнители, и прочие мелкие опции при их наличии, например обработать отверстие под радио и форсунки.

 Во всех остальных душевых кабинах герметик обязателен.

С его помощью обрабатываются все неподвижные элементы. Места стыков задней стенки между центральной панелью и поддоном, места стыков передней рамы и поддона, крепление слива и форсунок, установка уплотнителей и водоотсекателей.

Стеклянные душевые кабины поставляются в разобранном виде, в картонных коробках. Количество коробок на одну душевую кабину от 3 до 5 (зависит от производителя)

Подготовка ванного помещения: инструкция

Пол должен быть ровным, а если кабина угловая, то и угол стены, куда планируется провести монтаж, должен быть 90 градусов. Не будет зазоров между стеной и кабинкой: внешний вид не испортится.

Важно! Пол в ванной комнате должен быть полностью гидроизолированным, особенно если это многоэтажный дом

Необходимые инструменты для установки кабинки

Чтобы собрать, под рукой должен быть правильный инструмент:

• разводной ключ и ключ на 19;
• уровень;
• свёрла 3 мм;
• рулетка;
• карандаш;
• дрель или шуруповёрт;
• силиконовый герметик;
• набор крестовых отвёрток и бит насадок для шуруповёрта.

После того как был полностью подготовлен весь необходимый инструмент и ванная комната готова к установке, нужно аккуратно распаковать все комплектующие: поддон, двери, верх и разложить их на полу.

Обслуживание и уход за изделием

Для очистки поверхностей используйте обычные жидкие моющие средства и мягкую ткань. Запрещено пользоваться моющими средствами, содержащими ацетон, аммиак, органические растворители.Не пользуйтесь дезинфицирующими средствами, содержащими формальдегид.

Для полировки стекол необходимо использовать специальные средства.

Пятна на поверхности кабины можно удалить при помощи ткани с небольшим количеством зубной пасты.

Неглубокие царапины и вмятины можно удалить, отшлифовав поверхность наждачной бумагой №2000 смоченной в воде, а затем отполировав ее с помощью зубной пасты и мягкой ткани.

1. Чистите кабину с помощью мягкой ткани и жидких средств по уходу. Ни в коем случае не используйте средства, содержащие ацетон, аммиачный спирт и органические растворители, абразивы.
2. Полируйте поддон душевой кабины, используя полировочные материалы, рекомендованные специалистами сервисного центра.
3. Для зашлифовки мелких царапин используйте водную песчаную бумагу 1500, затем заполируйте поверхность полировочной пастой или мягким материалом.
4. Если паровая форсунка забита механическими частицами, очистите ее.
5. Хромированные поверхности чистите, используя мягкие ткани, не обрабатывайте их средствами, содержащими кислоту. Не подвергайте поверхность ударам царапающих предметов.

Для обеспечения нормальной работы и поддержания внешнего вида гидромассажных ванн и душевых кабин, пользователю необходимо проводить следующую профилактику, интервалом 1 раз в 6 месяцев после монтажа:

• Функциональная проверка оборудования;
• Разборка и очистка от кальция форсунок водозаборника и декоративных элементов специальным составом, рекомендованным по уходу за гидромассажным оборудованием;
• Проверка и тестирование электронных агрегатов;
• Очистка парогенератора специалистами сервисного центра;
• Дезинфекцию ванн специальным составом необходимо проводить не реже 1 раза в 2 недели.

Ванну наполнить чистой холодной водой до уровня, который позволяет включиться мотору, влить специальный дезинфицирующий раствор для гидромассажных ванн в количестве 50мл на 100 л воды в ванне. Запустить мотор на 3 минуты. После дезинфекции слить воду и тщательно ополоснуть ванну чистой теплой водой.

Устранение неисправностей

Неисправность	Возможные причины	Способ устранения
1. Отсутствует питание	1.1. Вилка не вставлена в розетку. 1.2. Не включен защитный выключатель. 1.3. Сгорел предохранитель.	– Вставьте вилку в розетку. -Найдите и устраните короткое замыкание, подсоедините защитный выкл. – Замените предохранитель.
2. Не работает блок управления.	2.1. Вилка не вставлена в розетку. 2.2. Повреждена электропроводка.	– Вставьте вилку в розетку. – Свяжитесь с компанией-продавцом, ремонт должен производиться специалистом.
3. Плохо открываются/ закрываются двери.	3.1. Неправильно установлены или отрегулированы двери. 3.2. Ролики дверей вышли из строя.	-Отрегулируйте ролики дверей эксцентриками. -Требуется замена роликов дверей.
4. Не работает радио	4.1. Слабый прием сигнала. 4.2. Не настраивается станция. 4.3. Нет звука.	– Возможно вы находитесь в зоне слабого сигнала. -Настройте антенну. -Обратитесь в сервисный центр.
5. Не поступает вода или малый напор воды.	5.1. Ненадлежащее давление воды. 5.2. Засор фильтров. 5.3. Засор лейки или форсунок. 5.4. Сорван один из шлангов.	-Проверьте давление в водопроводе. -Проверьте и замените или прочистите фильтры. – Прочистите лейку и форсунки. -Для устранения неисправности смотрите п.6
6. Срывает шланг лейки или шланги форсунок.	6.1. Превышено допустимое давление в водопроводе. 6.2. Хомуты на шлангах затянуты не достаточно	– Отрегулируйте давление в пределах min 2 bar, max 4 bar. – Затяните хомуты на шлангах

Не пользуйтесь душевой кабиной до устранения неисправностей!

Виды душевых кабин и нюансы их инсталляции

Производители используют разный дизайн и функциональные возможности крана и лейки, в некоторые кабины дополнительно устанавливаются гидромассажные форсунки. Кроме того, встречаются душевые, оснащенные множеством необязательных, но повышающих уровень комфорта устройств (например, позволяющих использовать ароматерапевтические средства).

В открытых кабинках устроены только стенки по бокам. Иногда в отдельную категорию выделяют угловые модели. У них есть только 2 прилегающие к стенам ванной комнаты перегородки, снабженные дверками.

На особенности подключения к водопроводу конструкция кабины практически не влияет. Не имеют особого значения и ее габариты – они определяют только место установки. А схема подключения практически везде одинаковая.

Хотя самым простым вариантом является монтаж стандартной закрытой конструкции, оснащенной поддоном и душевой панелью. Здесь достаточно подсоединения сифона к канализации, а патрубков – к трубам водоснабжения.

Но трудности возникают, если необходима установка кабинки без поддона, когда сливное отверстие вместе с отводом замуровывают в пол. Свои особенности есть у подключения кабинок, оснащенных большим количеством электроприборов.

Типы душевых кабин доступных к установке в деревянном доме

Открытые. Боксы первого типа подкупают простотой конструкцией, эстетикой дизайна и низкой стоимостью. Малочисленные элементы душевых уголков легко и компактно монтируются, но при этом предлагают пользователям минимум комфорта и функционала. Открытые кабины лишены крыши, а часто и собственных стен — их с успехом заменяют (защищённые от влаги и облицованные кафелем) стены в ванной в деревянном доме.

Подобные конструкции с матовым, прозрачным и тонированным ограждением устанавливают на поддоне или на специально подготовленном полу. С одной стороны, они просты и надёжны, экономны по части расхода воды и не требуют от монтажников каких-то особенных навыков. С другой — не обеспечивают свободы доступа к инженерным коммуникациям. Смонтированные в нише, в углу или у стены ванной комнаты такие системы способны украсить любой интерьер.

Закрытые. Закрытая душевая в деревянном доме обладает изолированной конструкцией, мобильностью и широким выбором моделей. Их форма может быть круглой, полукруглой, квадратной, прямоугольной или угловой. Сборно-разборные боксы состоят из плотно подогнанных стенок, распашных или раздвижных дверок, крыши и поддона. В отличие от открытых моделей они герметичны, что позволяет им поддерживать внутренний микроклимат и защищать бокс от внешнего шума.

Устройство душевой этого ряда гораздо сложнее. Они снабжены набором регулируемых форсунок и функцией гидромассажа. Многофункциональные боксы помимо душа оснащены парой-тройкой дополнительных функций. Более дорогие модели с богатым техническим оснащением предлагают своим пользователям целый комплекс гигиенических процедур и дополнительных фишек: турецкую баню, тропический душ, гидромассаж, ароматерапию, цветотерапию, электронное, сенсорное или голосовое управление, радио, подсветку, телефон и прочие вещи.

Тем, кто захочет попариться в таком боксе, помассировать в нём уставшее тело, и наконец, купить душевую кабину нужно заранее побеспокоиться о том, чтобы давлении в трубах было не менее 2-3 атмосфер (не опускалось ниже рабочего давления, заявленного производителем кабинки). При несоответствии данных параметров придётся потратиться — приобрести и установить повышающий насос. То же самое касается и комбинированных боксов с глубоким поддоном или ванной.

Монтаж душевой кабины в частном деревянном доме усложняется подводкой электричества, установкой насосов, сложного оборудования — всем тем, что требует от монтажников специальных навыков. Поэтому мы остановимся на сборке и установке наиболее популярной модели закрытого типа. Ваша задача — уловить суть. Модели могут отличаться друг от друга по форме, размерам, начинке, дизайнерским находкам, но базовый принцип сборки у всех один.

Итак, для установки душевой кабины в деревянном доме своими руками и защиты от влаги помещения ванной нам понадобятся следующие инструменты и материалы:

• рожковые гаечные ключи;
• крестовая отвёртка;
• строительный степлер;
• нож;
• двухметровый строительный уровень;
• резиновый шпатель;
• дрель с коронкой по дереву (с удлинителем и хвостовиком);
• влагостойкая фанера или ЦСП;
• антикоррозийная краска (для покраски опорных балок);
• силиконовый герметик;
• цементный раствор;
• керамзит;
• накладки для гильз (из вспененного полимера);
• гидроизоляционная мембрана;
• стекловолоконная армирующая сетка;
• гидроизоляционная грунтовка;
• антисептик;
• битумная мастика (для приклейки гидроизоляции);
• мембранная плёнка;
• влагостойкий гипсокартон;
• полимерная мастика;
• грунтовка для гипсокартона;
• скотч;
• деревянные бруски;
• пластиковые панели для стен и потолков;
• керамическая плитка;
• водостойкая затирка;
• клей для плитки.

При монтаже душевой в деревянном доме своими руками набор инструментов может существенно отличаться. Существует много разных конструкций, в том числе под спец ключи, но они, как правило, поставляются вместе с изделий. С вышеперечисленным набором можно выполнить установку почти всех ходовых душевых, которые есть на рынке.

Финальный этап

Ваша сборка угловой душевой кабины подходит к концу. Все, что осталось – это закрепить душевую лейку в кабине, со шлангом; лампу для подсветки, вентилятор и динамик. Все элементы по краям надо промазать герметиком, а также использовать с заводским защитным слоем, защищающим от влаги.

После установки вам необходимо проверить поддон кабины на треск, протекание или другие дефекты. Если вы слышите треск, или чувствуется изменение положения поддона – необходимо отрегулировать высоту ножек.

Если все в порядке, то следует подключить окончательно нужную коммуникацию: вода, электричество и канализации, а также прикрепить недостающую фурнитуру – ручки, зеркала и полочки.

Подготовка

Когда тип душевой и место для нее выбрано, приступают к подготовке к монтажу.

Требования к стенам

Место, где будет установлена кабина, будет влажным и сырым из-за частого контакта с водой. Поэтому стены, возле которых она будет стоять, должны быть изготовлены из водоотталкивающего материала. Лучше всего в этих целях подходит кафель, закрепленный устойчивым к воде материалом. Подойдет также обшивка панелями ПВХ, кирпичом, камнем. Если нет возможности полностью менять материал стен, можно обшить их влагоустойчивым гипсокартоном и дополнительно покрыть водозащитным составом. Это поможет полностью предотвратить гниение и размножение грибков и бактерий. Коме того, покрытие должно хорошо мыться и не портиться под влиянием чистящих средств.

Кроме этого, нужно предусмотреть вентиляцию и проведение электричества

Открытые коммуникации можно покрыть штукатуркой, а провода разместить там, где важность повышена минимально, то есть как можно дальше от самой душевой

Двери или ограждение

Выбирая, что установить в качестве дверей в душевую, тоже нужно ориентироваться на размеры комнаты.

Чертеж распашных дверей

Для больших помещений в своем доме можно остановиться на фиксированных ограждениях. Таким образом душ получится открытым, выглядящим красиво, эстетично и современно. Иногда дополнительно устанавливается поворотное ограждение или экран – это выгодно комбинирует классический душевой бокс и современный открытый душ. При таком решении обязательно будут разлетаться брызги, а душем одновременно сможет пользоваться только один человек.

Двери – классическое решение, который подойдет к любой душевой кабине. Они могут быть матовыми или глянцевыми, с разными вариантами открывания. Для тесных ванных комнат в частном доме подойдут те двери, которые занимают как можно меньше места – раздвижные, складывающиеся и так называемые «in-swing».

Расчет размеров

Размеры также планируются с учетом площади ванной комнаты и собственных потребностей, но при этом нужно отталкиваться от стандартных измерений. Минимальный размер кабинки, в которую помещается взрослый человек среднего телосложения – 80х80 сантиметров. Но на таком пространстве о комфорте можно забыть. Лучше установить кабину с размерами 90х90, 100х100, 90х110 сантиметров в зависимости от возможностей помещения.Самым комфортным будет размер 1,2-1,4 метра как минимум по одной стороне.

Чертеж подводки коммуникация к дущевой кабинке

В городских квартирах высота душевой определяется высотой потолка. В любом случае, рассчитывать этот параметр нужно так, чтобы человек мог войти в кабину в полный рост, легко достать рукой до смесителя, и чтобы брызги воды как можно меньше попадали на потолок.

Инструменты и материалы

Перед строительством душевой нужно подготовить все необходимые инструменты:

• дрель;
• шпатель;
• кисть;
• рулетка;
• уровень.

Также нужно приготовить и материалы:

• кирпич;
• цемент;
• смесь для гидроизоляции;
• пленка и сетка.

После того, как материалы готовы, можно начинать сборку.

Этап 1. Сборка поддона

Положите поддон на чистую ровную поверхность таким образом, чтобы дно оказалось вверху. Желательно подстелить на пол мягкую ткань, ил картонную коробку, оставшуюся от упаковки поддона. Это спасет поддон от царапин.

Положите на дно поддона каркас.

Установите 2 длинные шпильки по краям и одну в передней части, закрутив их в установочные места, предусмотренные на поддоне, заранее накрутив на каждую по 2 гайки М 12 (1 гайка будет использоваться в качестве контргайки для фиксации шпильки в установочном месте на поддоне, 1 гайка будет фиксировать каркас). Проденьте по 1 шайбе М12 (шайба должна попасть между гайкой и каркасом). Аналогично установите заднюю укороченную шпильку.

ВНИМАНИЕ! НЕ ЗАТЯГИВАЙТЕ ГАЙКИ И КОНТРГАЙКИ ДО ОКОНЧАНИЯ СБОРКИ ПОДДОНА. ОКОНЧАТЕЛЬНАЯ ПРОТЯЖКА КОНТРГАЕК ПРОИСХОДИТ ПОСЛЕ ФИКСАЦИИ КАРКАСА НА ПОДДОНЕ.. Наденьте на боковые, заднюю и переднюю шпильки шайбы М 12 и накрутите гайки М 12 (шайба должна находиться между гайкой и каркасом)

Прижмите каркас к поддону, немного подтянув гайки

Наденьте на боковые, заднюю и переднюю шпильки шайбы М 12 и накрутите гайки М 12 (шайба должна находиться между гайкой и каркасом). Прижмите каркас к поддону, немного подтянув гайки.

• Крепление шпилек с уголками для установки экрана
• Крепление задней шпильки

Выровняйте каркас на поддоне относительно установочных мест так, чтобы шпильки находились строго вертикально. Вставьте шурупы (саморезы) М3х35мм и шайбу М3 из комплекта поставки в отверстия на каркасе и зафиксируйте каркас на поддоне, вкрутив шурупы. Шурупы должны попадать строго в закладные, предусмотренные для крепления каркаса на поддоне.

ВНИМАНИЕ! БУДЬТЕ ОЧЕНЬ АККУРАТНЫ, ВКРУЧИВАЯ САМОРЕЗЫ, СЛЕДИТЕ, ЧТОБЫ ОСТРЫЕ КОНЦЫ ШУРУПОВ НЕ ВЫШЛИ С ВНУТРЕННЕЙ СТОРОНЫ ПОДДОНА И НЕ ИСПОРТИЛИ АКРИЛОВОЕ ПОКРЫТИЕ!

На боковые и переднюю шпильки накрутите гайки М 12 и наденьте шайбы М 12, поставьте пластиковые Г-образные упоры для крепления экрана. Сверху на упоры наденьте шайбы М 12 и закрутите гайками М 12.

В центр каркаса, в предусмотренное для этого место, установите короткую шпильку и закрепите ее дополнительной контргайкой М 12.

Накрутите на все шпильки гайки М 12 и ножки так, чтобы под каждой ножкой оказалась контргайка, предназначенная для фиксирования этой ножки.

Протяните все гайки и контргайки кроме тех,которые фиксируют ножки и пластиковые Г-образные упоры для крепления экрана.

Установите U-образные защелки для крепления экрана, заведя их в пазы.

Переверните поддон, снимите с него защитную пленку, установите сливной стакан с гофрой. Резиновая прокладка на сливе должна находиться между поддоном и фиксирующей гайкой.

Для надежности, вы можете при сборе сифона промазать его силиконовым герметиком

Поставьте поддон на место монтажа и отрегулируйте его положение ножками. Поддон должен располагаться в строго горизонтальном положении.

ВНИМАНИЕ! ПРИ ПОМОЩИ УРОВНЯ ПРОВЕРЬТЕ ПОЛОЖЕНИЕ ПОВЕРХНОСТИ ПОДДОНА.ПОДДОН ДОЛЖЕН РАСПОЛАГАТЬСЯ СТРОГО ГОРИЗОНТАЛЬНО !

Затяните контргайки на ножках.

ВНИМАНИЕ!УСТАНОВКА И ФИКСАЦИЯ ЭКРАНА ПРОИСХОДИТ В САМУЮ ПОСЛЕДНЮЮ ОЧЕРЕДЬ
ПОСЛЕ ПОДКЛЮЧЕНИЯ КАБИНЫ К ВОДЕ, КАНАЛИЗАЦИИ И ПРОВЕРКИ ВСЕХ УЗЛОВ!

Примерьте декоративный экран, заправив верхнюю часть экрана под кромку поддона. Отрегулируйте пластиковые углы для крепления экрана и затяните их гайками.

Крепится экран шурупом (саморезом) М3х15мм, который продевается через направляющую для декоративной хромированной заглушки, потом проходит через экран и фиксируется в пластиковом Г-образном упоре для крепления экрана.

Закройте шурупы декоративными хромированными заглушками.

Внимание важная рекомендация!!!

Каркас, на котором стоит поддон и ножки каркаса, служат для выставления поддона по уровню .Поэтому, под основную конструкцию подкладываются опоры (кирпич , брус дерева и т.п.)

Под душевые кабины Aquapulse, нужно обязательно подложить что-нибудь под поддон, например кирпичи.

Либо хороший вариант, это взять кусок фанеры, поставить на него поддон, обрисовать контуры. По полученному контуру выпилить очертание дна поддона. Затем, полученную фанерную заготовку, при сборке положить на дно поддона, а уж сверху фанеры прикрутить каркас. Единственное, вам надо будет более длинные саморезы.

Сборка душевой кабины Aquapulse 4106A видео

https://youtube.com/watch?v=c9-I5u3qlkQ

Заключение

По окончанию всех монтажных работ необходимо провести тестирование. Как уже говорилось, все соединения должны герметизироваться, а поддон при работе не должен скрипеть (если последнее все же имеет место, нужно еще раз отрегулировать ножки под кабиной).

При тестировании проверяют работоспособность всех отверстий подачи воды

Как видим, установить душ и подключить его к канализации достаточно просто. Если у вас есть хотя бы минимальные навыки работы с сантехникой, то можете смело приступать к работе. Если же таких навыков нет, то лучше доверить работу профессионалам.

Видео — Как самостоятельно собрать и установить душевую кабину?

При тестировании проверяют работоспособность всех отверстий подачи воды

Установка двери

Установка потолочной панели

Ручка устанавливается в последнюю очередь

Шланги прикрепляются к переходникам

Откручивается старая муфта

Поддон устанавливается на соответствующее место

Установка поддона и подключение к канализации

Установка поддона

Кабинка должна находиться рядом с вытяжкой

Закрытая душевая кабинка

Открытая душевая кабинка

Подключение душевой кабины к канализации
