Открытая проводка в стиле ретро

Как сэкономить

Открытая ретро проводка в деревянном доме хоть и стоит значительно дешевле, чем сделанная по всем правилам скрытая, но средств тоже требует немало. Схема разводки, как уже писали, лучевая, что значительно увеличивает расход кабеля.

Смешанный тип прокладки

Если бюджет ограничен, можно сэкономить, сделав проводку смешанного типа. Где это возможно провести ее скрытно — под полом или в перекрытиях, используя обычный кабель подходящего сечения. На нем установить распаечные коробки и от них уже поднимать/опускать линии электропитания с использованием ретро кабеля. Расходы на устройство открытой ретро проводки в деревянном доме станут значительно меньше.

Можно сэкономить, если от щитка до распаечной коробки вести обычный кабель, а вниз опускать декоративный

Изготовить витой провод своим руками

Еще больше сократить расходы можно если не покупать специальный декоративный провод. Его можно скрутить самостоятельно, купив медный провод в негорючей нитяной оплетке. Это, конечно, не шелк. Выглядит значительно проще, но для некоторых интерьеров эта простота подходит.

При покупке учтите, что провода придется скручивать, что съедает примерно 25-30% длины. Но цена на этот вид кабельной продукции настолько невелика, что при таком увеличении расхода все равно выгодно делать его своими руками.

Для самостоятельного изготовления витого кабеля для открытой проводки можно использовать следующие провода:

• РГКМ. Медный многожильный провод. Имеет двухслойную оболочку из кремнийорганической резины, поверх которой надета стекловолоконная оплетка. Дополнительно кабель залит лаком. Этот провод можно использовать даже в банях — он выдерживает нагрев до +180°С. Недостаток его — наличие стекловолокна. Работать лучше в плотных перчатках, после работы все пропылесосить, включая саму проводку. Еще один момент: провод РГКМ выпускается в двух цветах — сером и белом.

• БПВЛ. Этот провод используется в авиационной промышленности. Расшифровывается как бортовой провод в ПВХ оболочки, поверх которой надета нитяная оплетка, залитая слоем защитного лака. Этот провод бывает разных цветов, но продается он в технических отделах, так что за нужным цветом придется побегать.

Самодельный вариант ретро кабеля хорош тем, что его можно сделать большего диаметра. Указанные провода есть сечением 4 и 6,5 квадратных миллиметров. Еще один плюс. Можно к делу плетения подойти творчески и сплести, например, косичку.

При самостоятельном изготовлении ретро кабеля из гибкого шнура, лучше вить его «по месту». Сначала прибить изоляторы, затем отрезать куски провода требуемой длины (не забывайте про дополнительный расход). Плести их сразу на месте. Если проводники решили только скручивать, то направление витков желательно менять после каждого изолятора. Так при усадке дома будет возможность быстро устранить провисания, сняв участок с изолятора и сделав дополнительно несколько витков. После чего установить кабель на место.

Ретро проводка в деревянном доме: правила

Современных норм и правил именно для открытой проводки нет, но наверняка можно воспользоваться старыми. В старых учебниках указывается, что:

• Минимальное расстояние от эклектроустановочных изделий (розетка, выключатель) до дверного косяка или оконного проема — 10 см.
• Минимальное расстояние от ретро проводки до труб отопления, водопровода и т.п. — 50 см.
• Максимальное расстояние между изоляторами — 70-80 см.

• Все ответвления (слияния) происходят только в распаечных коробках. От них провода отходят вертикально вниз или вверх.

  Картинка из старого учебника

Вообще ретро проводка в деревянном доме — дело кропотливое. Надо заранее продумывать установку каждого изолятора. Они крепятся длинными саморезами через сквозное отверстие. Закрепили не на том месте — получили в стене дырку. Ее потом можно замазать шпаклевкой по дереву, но это — дополнительное время.

Об устройстве открытой проводки в стиле ретро все время ведутся споры насчет того, снизу или сверху делать разводку кабеля к розеткам и выключателям. Их все чаще делают совсем невысоко над полом и при нижней разводке кабеля уходит меньше. Но в таком случае есть вероятность того, что незащищенный кабель может быть поврежден. В общем, выбирает каждый самостоятельно.

Взвешивание «За» и «Против»

Прежде чем осуществить монтаж ретро проводки вам необходимо выяснить, нужна ли она вам или нет? Нужно взвешенно подойти к изучению всех ее преимуществ и недостатков, которые могут возникнуть.

Ретро проводка, кроме, преимуществ имеет и недостатки. К основному их преимуществу относят оригинальный внешний вид. Он сможет дополнить интерьер практически любой комнаты. Но это было единственное ее преимущество. К недостатку относится высокая стоимость этой проводки. Максимальное сечение ретро провода может составлять 2.5 мм. Именно поэтому если вы решите установить варочную панель, тогда эта проводка вам не подойдет. Жилы просто не смогут выдержать эту нагрузку.

Причины, по которой выбирают наружную проводку

Первая причина ясна — эстетические соображения. Вторая — технические сложности при выполнении скрытой проводки в домах из бревна. По требованиям ПУЭ в сгораемых конструкциях (деревянных стенах) прокладка проводки может проводится только в глухих (без перфорации) металлических коробах. Второй вариант — в негорючей штукатурке. Причем окружать проводник должен слой в 1 см. Мягко говоря, это трудновыполнимо.

Грамотно сделанная ретро проводка служит украшением интерьера

Проблема в прокладке кабеля проводки в металлических коробах состоит не только в том, что придется делать глубокие штробы. Основная сложность в том, что деревянный дом все время меняет свою высоту. Даже после того как прошла основная усадка, изменения есть и носят они сезонный характер — во влажные периоды стена становится выше, в сухие оседает. Разница в высоте может составлять до 5-7 см на один этаж. Так как металлические короба не тянутся, это становится серьезной проблемой. В общем, получается, что открытую проводку сделать проще. Ну а раз уж провода будут тянуться поверх, то из них можно сделать украшение, что и получается, если грамотно сделать ретро-проводку.

С точки зрения пожарной безопасности она вполне соответствует требованиям: монтируется на расстоянии 12-18 мм от горючих стен, опирается на керамические или металлические (негорючие) изоляторы. Провод для прокладки используется витой, с пониженной горючей способностью. Так что и с этой стороны проблем нет.

Если выдержать все в едином стиле, выглядит очень неплохо

Розетки, выключатели, распаечные (монтажные) коробки можно использовать обычные — пластиковые. Но чтобы выглядело все органично, имеет смысл поставить фарфоровые или металлические и тоже в стели «ретро». Они также отвечают требованиям безопасности, так как сделаны из несгораемого материала.

Преимущества и недостатки

Проводка в стиле ретро в деревянном доме привлекает следующими своими преимуществами, характерными для открытой прокладки:

выглядит очень эффектно и привлекает внимание своим необычным оформлением и оригинальным видом;
отличается хорошей ремонтопригодностью; при появлении обрыва или разрушения проводов они легко обнаруживаются путем тщательного визуального осмотра;
легко и быстро можно устранить неисправности в других элементах электропроводки, не скрытых в толще стен (в распредкоробках).

К числу недостатков этого типа прокладки следует отнести ту же открытость, которая в определенных условиях оказывается опасной. При ее случайном порезе или обрыве фазный провод может оголиться, создавая угрозу поражения электрическим током всех окружающих.

При выходе из строя части проводников подобрать схожие с ними по цвету и фактуре совсем непросто (в данной ситуации приходится заменять всю проводку) – лишние трудозатраты и неоправданные издержки. Добавляется к недостаткам высокая стоимость комплектующих изделий.

Что такое открытая ретро проводка

Открытую ретро проводку можно сделать в деревянных домах, построенных из бревна, из бруса или каркасных, а также в кирпичных, из шлакоблоков, из бетона.

Ретро проводка выполняется специальным многожильным медным проводом ФОТО: ретро-электро.com

Он покрыт поливинилхлоридной изоляцией и негорючим синтетическим материалом. Провод бывает витой из двух или из трёх жил. Сечение жил от 1,5 мм² до 3,5 мм². Наружная изоляция провода бывает разного цвета. В продаже имеется большой выбор различных марок.

Витой провод можно скрутить самостоятельно из отдельных жил с помощью ручной дрели, шуруповёрта или электрической дрели на малых оборотах ФОТО: static.tildacdn.com

Комплектующие изделия (или другое название – «расходная фурнитура») тоже выполнены в ретростиле. Они обеспечивают крепление провода к стене или потолку и коммутацию электросхемы. Это пластмассовые или керамические ролики, накладки на круглую поверхность бревна, проходные гильзы для проведения проводки сквозь стену, распаячные коробки различных цветов и размеров, выключатели и переключатели, розетки силовые и слаботочные, с заземлением и без него, деревянные или фарфоровые установочные рамки разных цветов.  Фирмы-производители ретропродукции: Bironi, Salvador, Bronza-De-Luxe, Bonjur Abajur, Villaris, Мезонинъ и другие.

Цвет и материал фурнитуры выбирает хозяин помещения ФОТО: static.tildacdn.com

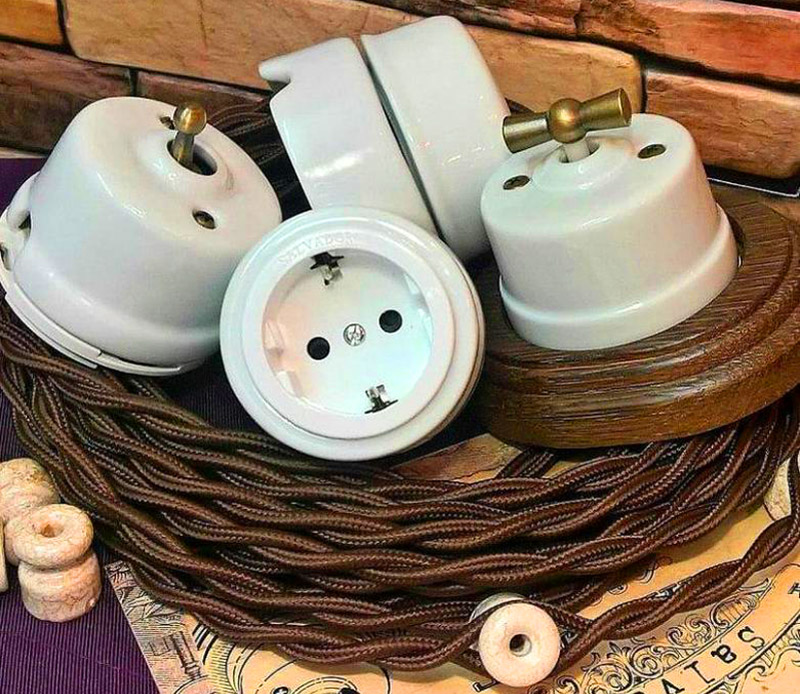

Выключатели, розетки, распаечные коробки в стиле ретро

Наружная проводка подразумевает использование розеток и выключателей для наружного монтажа. Многие производители, которые выпускают ретро-кабель и изоляторы, производят и эти устройства в особом, винтажном стиле.

По ценам тут есть приличный разброс, но он объясняется происхождением устройств. Европейская продукция сделана качественно. Отличные внешние данные и качественная электрическая часть. Но цены на одинарные розетки/выключатели стартуют от 30$ за единицу. И это — самые дешевые. Но стоит сказать, что служить они будут десятилетиями. Хорошие модели есть у Thomas, Aldo Bernardi, LLinas.

Есть с росписью

Есть электророзетки, выключатели распределительные коробки в стиле ретро, которые производятся в России. Наиболее известна в этой области фабрика «Гусевъ». Их продукция есть как в стиле «лофт», так и с росписью под хохлому, гжель и другие техники. Встречаются очень интересные модели. Цена на эту продукцию сравнима с европейскими аналогичными продуктами, но дизайн уникальный.

Самый дешевый сегмент — продукция китайского производства. Многие внешне очень даже неплохо выглядят, но электрическая часть далеко не всегда на высоте. Но это для китайских продуктов не новость. Может работать долго и без проблем, а может стать источником проблем.

Еще один выход — найти среди стандартных коллекций подходящие по стилю варианты. Для колоритных интерьеров это не выход, но для нейтральных современных стилей очень даже подойдет. YFghbvth? tcnm e LeGrand, Elso Contura,

Как подобрать остальную фурнитуру

Для устройства ретро-проводки нужно подобрать материалы. К ним относится специальный витой шнур и изолятор (ролик). Ко всем остальным составляющим можно отнести:

• распаечную коробку,
• заглушку,
• шуруп,
• распределительную коробку,
• электротехнические скобы,
• кабель-канал,
• плинтус с кабель-каналами,
• керамический изолятор,
• выключатель и розетка (с целью экономии можно воспользоваться обычными пластиковыми).

Обратите внимание! При выборе составляющих нужно соблюдать все требования. У этих элементов должны присутствовать задние стенки из негорючих материалов

Покупать стоит модели, которые можно устанавливать на сгораемую стену.

Установка ретро кабеля

Кабели для ретро проводки

Для открытой проводки выпускают медные многожильные провода сечением 1,5 мм2 и 2,5 мм2. Других размеров нет. Проводники имеют двойную ПВХ оболочку, поверх которой наносится декоративная оплетка из технического шелка или хлопка. Эти нити пропитаны специальными антиперенными составами, а некоторые еще дополнительно залиты лаком.

Ретро проводка в определенных интерьерах смотрится очень неплохо

Особенности проектирования декоративной открытой проводки

Кабели бывают двух, трех и четырехжильные. Для устройства ретро проводки в деревянном доме по всем правилам необходим трехжильный кабель, так как заземление по новым стандартам обязательно.

Так как сечение ретро-кабеля большим не бывает, при проектировании электропроводки надо делать лучевую схему. Это значит, что каждую линию тянут отдельно. Соответственно, надо тщательно продумывать где и как будут проходить трассы, чтобы это выглядело симпатично. При этом надо руководствоваться следующими соображениями:

• На освещение используют ретро провод сечением 1,5 мм2. На одной такой линии максимальная допустимая нагрузка — 2 кВт, но суммарный потребляемый ток не более 10 А. Для освещения этого обычно более чем достаточно.

• Под розетки и розеточные группы тянут кабель сечением 1,5 мм2. Тут максимально можно подключить  3 кВт нагрузки с потреблением тока не более 16 А. В комнатах этого тоже достаточно, но вот на кухне — проблема.

Относительно ретро проводки на кухне деревянного дома стоит хорошо подумать. Во-первых, нитяная оплетка будет пачкаться и вернуть ей изначальный вид проблематично. Хотя, при желании можно использовать провод в виниловой или резиновой оболочке. Только покрытие должно быть светостаблизированным. Эти провода должны быть пригодны для наружного использования.

Во-вторых, отделка рабочей зоны чаще всего — плитка, а именно тут находится основное количество розеток. Потому имеет смысл на кухню дотянуть кабель скрытно (оптимальный вариант — под полом), развести розетки вдоль рабочей поверхности тоже скрытно, обычным кабелем в металлическом кабель канале. А на освещение, выключатели использовать ретро провода. Чтобы кухня тоже не выбивалась из общего стиля.

Производители и цены

Если задумана ретро проводка в деревянном доме, возникает вопрос, где закупить комплектующие и какой кабель лучше. На рынке есть витой декоративный кабель для открытой прокладки российского и европейского производства. Европейцы представлены несколькими фирмами. Лучшими считаются Fontini, Gi Gambarelli, Cordon Dor, Bironi. Из этого квартета лучший кабель у Gi Gambarelli (Гамбарелли). Он достаточно жесткий, чтобы хорошо сидеть на изоляторах, есть множество разных расцветок. Но основное его преимущество — он не горит и имеет пожарный сертификат. Стоит помнить, что ретро проводка в деревянном доме будет принята пожарной инспекцией без проблем только в случае наличия пожарного сертификата.

Кабели для ретро проводки имеют много цветов

Самый дешевый из европейских — провод Fontini (Фонтини), но он слишком мягкий, плохо держится на изоляторах. Чтобы не провисал, приходится ставить их чаще. Но самый большой минус — он горит. Ретро проводка от Cordon Dor (Гордон Дор) имеет множество расцветок, но выглядит «не очень» и тоже провисает. При всем при этом общее качество проводов хорошее. Но надо учесть, что стоимость одного метра трехжильного кабеля  порядка 2-4$ за сечение в 1,5 квадратных миллиметра и 3-5$ за более толстые проводники.

С российскими производителями все еще сложнее — эта тема популярна и постоянно появляются новые производители. Многие из них есть только на региональных рынках, так что отследить качество и найти лидера пока никому не удалось. В приятную сторону изменяется цена на ретро проводку российского производства. Конкуренция повышается, цены становятся все более приемлемыми.

Давно на этом рынке присутствуют несколько кампаний —  VILLARIS (российско-испанская), «Гусевъ», Gemini Electro. Они уже заработали определенную репутацию и качеству их продукции можно доверять. Вполне неплохая проводка. Но цены несколько выше средних. Есть и молодые кампании: Lindas, Retrika, Рыбинсккабель, ОТМгрупп, Zion (Цион) и другие.

Взвешивание «За» и «Против»

Прежде чем осуществить монтаж ретро проводки вам необходимо выяснить, нужна ли она вам или нет? Нужно взвешенно подойти к изучению всех ее преимуществ и недостатков, которые могут возникнуть.

Ретро проводка, кроме, преимуществ имеет и недостатки. К основному их преимуществу относят оригинальный внешний вид. Он сможет дополнить интерьер практически любой комнаты. Но это было единственное ее преимущество. К недостатку относится высокая стоимость этой проводки. Максимальное сечение ретро провода может составлять 2.5 мм. Именно поэтому если вы решите установить варочную панель, тогда эта проводка вам не подойдет. Жилы просто не смогут выдержать эту нагрузку.

Как сэкономить на комплектующих для ретро-проводки?

Открытая ретро-проводка – недешевое удовольствие. Простые рекомендации помогут урезать бюджет работы, без ущемления эксплуатационных характеристик трассы.

Смешанный тип монтажа не только экономит средства, но и позволяет подключить больше мощных приборов. Для этого частично используйте медные провода в некоторых местах – преимущественно недоступных глазу. Линию скрывают под полом, плинтусом или в перекрытиях, приподнимая/опуская места соединений витых и традиционных кабелей с помощью распаячной коробки.

50% расходов приходится на покупку специальных витых кабелей. Декоративные элементы можно изготовить самостоятельно из медного провода:

• Тип РГКМ – многожильного кабеля с резиновой оболочкой и стекловолоконной оплеткой, выдерживающего нагрев до +180°С;
• Тип БПВЛ – провода в ПВХ-оболочке с нитяной оплеткой, представленного в разных цветовых вариантах.

Ретро проводка в деревянном доме: правила

Современных норм и правил именно для открытой проводки нет, но наверняка можно воспользоваться старыми. В старых учебниках указывается, что:

• Минимальное расстояние от эклектроустановочных изделий (розетка, выключатель) до дверного косяка или оконного проема — 10 см.
• Минимальное расстояние от ретро проводки до труб отопления, водопровода и т.п. — 50 см.
• Максимальное расстояние между изоляторами — 70-80 см.
• Все ответвления (слияния) происходят только в распаечных коробках. От них провода отходят вертикально вниз или вверх.

Картинка из старого учебника

Вообще ретро проводка в деревянном доме — дело кропотливое. Надо заранее продумывать установку каждого изолятора. Они крепятся длинными саморезами через сквозное отверстие. Закрепили не на том месте — получили в стене дырку. Ее потом можно замазать шпаклевкой по дереву, но это — дополнительное время.

Об устройстве открытой проводки в стиле ретро все время ведутся споры насчет того, снизу или сверху делать разводку кабеля к розеткам и выключателям. Их все чаще делают совсем невысоко над полом и при нижней разводке кабеля уходит меньше. Но в таком случае есть вероятность того, что незащищенный кабель может быть поврежден. В общем, выбирает каждый самостоятельно.

При создании интерьера деревянного дома в стиле ретро, не маловажную роль, в создании задуманного, играет электрическая проводка, которая является неотъемлемой частью современного дома.

Ретро проводка в деревянном доме – это проводка выполненная открыто с использованием изоляторов, на которые крепятся одножильные электрические провода, скрученные особым способом.

Техника безопасности

Согласно инструкции, пошаговый план прокладки проводки должен учитывать безопасность ее эксплуатации и ремонтопригодность.

При выборе типа проводов и условий их монтажа необходимо побеспокоиться о следующем:

• декоративные жилы должны иметь двойную изоляцию, надежно защищающую людей от удара током;
• при их проводке через стены и перекрытия обязательно применение отрезков гофрированных или металлических труб;
• высота должна быть достаточной для того, чтобы до проводов не дотягивались дети;
• на этом уровне нежелательно расположение оборудования и предметов, представляющих опасность для электропроводки;
• вблизи нее недопустимо проведение каких-либо работ, опасных с точки зрения повреждения проводов.

Положениями ПУЭ также оговариваются условия эксплуатации электропроводки внутри деревянного дома, что в основном касается повышенных температур и влажности. При прокладке в ванной комнате провода желательно поместить в кабельный канал или гофрированную трубу (это должно делаться даже в ущерб декоративности).

Преимущества и недостатки

Прежде чем решиться на установку ретро-проводки, оцените ее плюсы и особенно минусы, повлияющие на дальнейшее функционирование всех электроприборов в доме.

Преимущества:

• нетривиальное интерьерное решение;
• широкий спектр оттенков;
• несложность монтажа;
• безопасность;
• более простая доступность для ремонта.

Недостатки:

1. Это не самый бюджетный вариант, тем более, если покупать продукцию иностранных марок.
2. Серьезные ограничения в условиях использования. Параллельно с наружной проводкой придётся монтировать стандартную для пользования привычными электроприборами.
3. Обязательный наем электриков для монтажа непростой системы кабелей, если проводка ставится в деревянном доме. Это также выльется в дополнительные затраты.

Преимущества и недостатки открытой проводки в ретро стиле

К плюсам данного типа электрической проводки можно отнести следующие:

• Ремонтная пригодность и доступность элементов сети;
• Использование современных технологий при производстве материалов обеспечивает высокую надежность проводки;
• Широкий ассортимент цветовых решений позволяет дизайн интерьера выполнить более полно и оригинально.

Минусы также есть, это:

• Высокая стоимость материалов;
• Ассортимент выпускаемых проводов (кабелей) не позволяет выполнить подключение электрических плит, варочных панелей и прочего оборудования, для подключения которых сечение проводников должно быть выше 2,5 мм2;
• Визуальное уменьшение свободного пространства в помещении;
• Сложность выполнения отделочных и ремонтных работ при последующей эксплуатации.

Ретро электропроводка в деревянном доме плюсы и минусы

Минусы использования ретро проводки:

# 1 — Из-за того, что провода проложены открыто и имеют покрытие достаточно хорошее чтобы собирать грязь — со временем они затираются. Хотите вы того или нет, но в местах постоянного контакта с руками (возле выключателей) провода со временем примут грязный оттенок.

#2 — Провода со временем растягиваются. Даже если делаешь натяжку провода такой, что на нем можно играть как на балалайке со временем он ослабнет. Особенно сильно это проявляется, когда дом как следует не «уселся».

#3 — При выборе ретро электропроводки необходимо уменьшить аппетиты по количеству отходящих линий от щита, а также минимизировать количество проходных и тем более перекрестных выключателей.

Когда необходимо сделать проходной выключатель.

А теперь пройдемся по плюсам:

1. Это конечно же соответствие ретро проводки нормам и правилам монтажа.
2. В деревянных домах или банях из бревна такой способ прокладки электропроводки является чуть-ли не одним из самых простых. Здесь я не стану рассматривать вариант скрытой проводки, но можете представить на сколько должно быть все продуманно на этапе сборки сруба. Ведь качественно сделать скрытую проводку в таком доме зачастую просто не представляется возможным.
3. В тех же домах из бревна при грамотном продумывании интерьера такой вариант прокладки будет очень красиво смотреться. Проложить поверх бревна кабель-канал, да еще сделать это красиво просто невозможно. А выполнить прокладку проводом ВВГнг на скобках будет выглядеть «по колхозному».
4. Относительно скрытой проводки в бревенчатом доме, еще и если её делать полностью по правилам — ретро электропроводка в деревянном доме выйдет процентов на 25% дешевле.
5. Отличная ремонтопригодность. Этот пункт хоть и неактуален на начальном этапе, в процессе эксплуатации может сыграть добрую службу.

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода  и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

Фиксация провода на крайних изоляторах.

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

Обжимка многожильного проводника наконечником НШВИ. Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Виды декоративного монтажа

Очень модной тенденцией в стиле оформления абсолютно любых помещений, от жилых до офисных, является стиль ретро. Однако, создание интерьера под старину больше подходит, по мнению дизайнеров, деревянным домам из бруса, дачным домикам и баням. Так как все такие строения являются очень легко воспламеняемыми, а самая частая причина пожаров — это короткое замыкание и нагрев электрооборудования и проводки. Поэтому согласно правилам устройства электроустановок весь электромонтаж должен осуществляться открытой проводкой. После понимания этого возникает новая проблема — провода не совсем эстетично смотрятся и могут навредить внешнему виду и дизайну помещения. Для этого была создана декоративная проводка.

Для того чтобы уложить провода в пожароопасных помещениях, или же просто для создания индивидуального дизайнерского решения, если невыгодно или не хочется долбить стены и делать трудоёмкие штробы, существует два типа декоративного эл. монтажа это:

Электропроводка в стиле ретро

Это очень стильное решение, которое выглядит как обычные витые провода, которые устанавливаются на декоративных изоляторах. Этот витой кабель может состоять из двух или из трёх проводов (в зависимости от того, есть ли в электроснабжении здания заземляющий провод), которые за счёт внешней оболочки из шёлка, пропитанного специальным негорючим составом, отлично вписываются в стиль ретро и не спровоцируют пожар. Помимо этого, каждая жила защищена дополнительно ПВХ изоляцией, и цвет её полностью соответствует стандартной маркировке. Шёлковая же внешняя оболочка, может быть любого цвета нужного для стиля и дизайна помещения. Проводники выполнены из меди и имеют сечение 0,75–2,5 мм2.

Помимо наружной декоративной проводки, можно использовать и такие же выполненные в ретро стиле выключатели, розетки, коробки распределения. По стенам и потолкам витые провода в стиле ретро крепятся за счёт, специальных предающих стиль старины, изоляторов. Эти изоляторы небольшого размера и изготавливаются из фарфора, так как такой материал считается прекрасным диэлектриком, не проводящим напряжение.

У этого способа проводки и электромонтажа существуют свои положительные и отрицательные стороны. К плюсам относятся:

• Стильный дизайн;
• Оптимальное решение для деревянных домов;
• Визуальный контроль всей системы электрического снабжения помещения;
• Простое устранение неисправности, не требующее разламывания стен для поиска отгоревшего провода;
• Простота монтажа без утомительного штробления, цементирования, штукатурки.

«Минусы» витой электропроводки в стиле ретро:

• Повышенная стоимость;
• Ограничение в условиях применения;
• Невозможность подключения очень мощных потребителей, декоративный кабель имеет максимальное сечение 2,5 мм2.

Другой вид декоративной проводки — это выполнение её с помощью кабель каналов.

Такой вид электромонтажа подойдёт для любого помещения с абсолютно любым дизайном. Отечественный рынок таких пластиковых или металлических коробов для проводки очень разнообразен и постоянно совершенствуется. Суть его и установка очень проста. Короб прикручивается к стене или потолку, а внутрь него укладывается нужный провод или кабель нужного расчетного сечения и цвета, а потом закрывается с помощью специальной защёлки, установленной на коробе. Для монтажа подойдёт алюминиевый кабель или же медный в зависимости от бюджета, выделенного на электромонтаж. Медь, естественно, будет дороже, но и предпочтительнее. Короб для проводов может быть напольного исполнения или же настенного, соединяются они между собой с помощью специальных крепёжных элементов. Такой способ проводки выполняется в коробе, состоящем из одной секции или из нескольких, если нужно при сложном монтаже нескольких электрических цепей.

Декоративный кабель канал может быть выполнен и в виде бронзовых трубок что может быть использовано в помещениях где выбран ретро стиль или же пожароопасных помещениях для осуществления электропроводки под старину. Разнообразие пластиковых кабель каналов позволяет внедрить и провести проводку не проделывая дыр в стенах.

Кабель–канал цветной и может быть выполнен в любом из существующих оттенков. Допустим, серый кабель–канал подойдёт для строгих офисных помещений и придаст им деловой стиль, а кабель–канал бежевый или же под дерево прекрасно подходит для жилых помещений.

Кабель–канал крепко занял своё место в арсенале электромонтажника, за счёт дешевизны и простоты установки, а также внешнего элегантного дизайна.

Монтажные работы по проводке своими руками

Для обеспечения безопасности и успешного проведения всех работ с электрическими схемами необходимо строго выполнять инструкции, а также иметь под рукой все необходимые инструменты.

Необходимые инструменты

Стандартный инструментарий для всех видов сложных электромонтажных работ:

• Индикаторная отвертка
• Универсальный измеритель тока (мультиметр);
• Кусачки
• Проводные клещи;
• набор крестовых и шлицевых отверток;
• Кабельный резак.

Важно! Для успешного монтажа электропроводки нужен инструмент надлежащего качества.
Перечисленные инструменты являются минимально необходимыми для любых электрических работ. Кроме того, также может понадобиться перфоратор и настенный штроборез, которые можно использовать для подключения старых проводов, если они монтируются на стене

Необходимые инструменты

Монтаж электропроводки под старину в деревянном доме

После покупки необходимых материалов следует перейти непосредственно к процессу электромонтажа:

1. Первое, что нужно сделать, это нарисовать схему и указать, где расположены приборы, розетки и выключатели.
2. Затем под руководством схемы сделать небольшой эскиз прямо на рабочем месте. Рисованные линии должны быть строго горизонтальными — необходимо это проверить с помощью уровня.
3. По всей длине на расстоянии между ними 50 см должны быть установлены изолирующие ролики из фарфора, которые крепят с помощью отвертки и самонарезающего винта. Расстояние между выключателем (розеткой) и первым изолирующим роликом должно быть не менее 5 см.
4. Согласно плану устанавливается распределительная коробка и другие электрические компоненты в соответствующем месте.
5. Закрепляется проводка на изоляторах.

Важно! при растягивании проводов следует учитывать, что они должны быть на расстоянии не менее 1 см от поверхности. Схема подключения

Схема подключения

Что такое ретро проводка?

По сути дела, это способ прокладки силовых кабелей в жилых помещениях. Характерные черты этого метода – скрученные между собой одножильные провода, которые крепятся прямо на стены и потолок при помощи специальных роликов (изоляторов). Следует отметить, что во времена наших дедушек и бабушек таким образом проводку монтировали повсюду. Это были невзрачные провода и простенькие изоляторы. Но кто тогда думал об эстетической привлекательности, главное, чтобы работало.

В наше время все кардинально изменилось: изготавливаются разнообразные провода, изоляторы, выключатели всевозможных цветов, форм и размеров. Но по причине «новизны» электропроводка в стиле ретро сейчас является символом роскоши, так как расценки на комплектующие пока еще «кусаются». Далее мы поподробнее остановимся на этих и других нюансах.

Комплектующие для ретро проводки.
