Как настроить пластиковые окна на зимний режим

Другие способы регулировки окон

Если после простого регулирования холодный воздух все равно проникает в помещение, можно задействовать и другие способы:

1. Сдвинуть по вертикали-горизонтали с помощью одновременного регулирования двух петель – верхней и нижней.
2. Регулировка верхнего угла на зиму или на лето – прижать блокиратор (он расположен на торце), отвести его до конца. Затем открыть пластиковое окно в режим проветривания и потянуть на себя верхнюю часть.
3. Скорректировать нижний угол с помощью винта петли (но он есть не на всех окнах).
4. Усилить (для зимы) или ослабить (для лета) прижимание с помощью установки защиты от взлома. Регулировка проводится аналогично тому, как для переключения режимов «Зима» и «Лето».

Точки регулировки окон

Сама по себе регулировка окна несложная. Но если начать крутить-вертеть не там где требуется, можно прийти к печальному финалу. Поэтому кратко опишем, какие узлы (детали) в фурнитуре и поворотно-откидном механизме за что отвечают. Но для начала приведем схему их расположения (см. рисунок ниже).

Схема расположения фурнитуры и поворотно-откидного механизма металлопластикового окна.

Как видно из рисунка, металлопластиковое окно — сложная инженерная конструкция, хотя глядя на створку этого не скажешь. Имеет много точек регулировки, позволяющие смещать положение плоскости поочередно в любых направлениях. Кроме этого можно регулировать силу прижима.

1. Регулировочный винт в ответной планке (фурнитура «Roto Contro»). Позволяет поднимать и опускать планку на 1 мм. Крутят после регулирования створки по высоте, если она стала плохо закрываться.

2. Регулировочный винт в ножницах. Дает возможность притягивать или отдалять от рамы верхний угол створки в районе петли на 1 мм.

3. Цапфа. Изменяет силу прижима. Амплитуда регулировки около ±0,8 мм.

4.Нижняя петля:

вертикальный винт. Передвигает створку вверх/вниз: поднимает в высоту на 2,5 мм, опускает на 2,0 мм;

горизонтальный винт. Двигает плоскость окна вправо/влево на ±2,0 мм.

5. Верхняя петля. Притягивает или удаляет верхний угол створки к раме по горизонтали на +3 мм –2 мм.

Мы показали места регулировочных винтов. Но не все так просто, как может показаться. Нужно учитывать, что стеклопакет держится на двух петлях. И если проводить какие-либо манипуляции на одной из них, то изменяется положение створки в целом, каждого ее угла по отношению к раме и петлям (исключением является регулировка стеклопакета по высоте регулировочным винтом нижней петли).

Только один угол движется по большой дуге, остальные по маленькой. Поэтому одновременно задействуются все регулировочные узлы. Иначе центр тяжести не будет восстановлен в первоначальном положении, что ведет к большим рискам появления критичных деформаций, при которых потребуется не регулировка и ремонт, а замена окна.

Как самостоятельно отрегулировать пластиковые окна на зиму

Регулировать пластиковые окна самому на зиму или на лето можно в несколько этапов. Для этого понадобится минимум инструментов:

• ключ с шестью гранями (на 4 мм);
• отвертка универсальная;
• плоскогубцы;
• бумага, источник огня для проверки качества работы.

Пошаговая инструкция настройки пластикового окна на лето или на зиму выглядит так:

1. Сначала нужно проверить герметичность любым методом, описанным выше (рукой, пламенем, листом бумаги). Также необходимо убедиться, что створка не провисает и закрывается нормально.
2. Если створка задевает за коробку, прежде всего, следует отрегулировать петли. Снимают колпачки и подкручивают регулировочные винты (по 2 на верхней и нижней петле). Благодаря этому створку можно сместить во все стороны до 3 мм.
3. Следующий этап настройки на зиму или на лето – подкрутить цапфы. Если на них стоят отметки «+» и «-», то вращение в «+» – это усиление прижима (для зимы), а в «-» – его ослабление (для лета).
4. После окончания настройки на зиму или на лето рекомендуется очистить фальц и другие элементы фурнитуры пластикового окна. Сделать это можно с помощью обычной губки, моющего средства и теплой воды (после чего вытереть досуха).

Отрегулировать пластиковые окна на зиму можно своими руками, как показано на фото.

Регулировку окна на лето и на зиму проводят шестигранником

Особенности регулировки окон и дверей разных производителей

Множество заводов изготавливают пластиковые окна и двери, характеризуя свою продукцию лёгкой эксплуатацией и долговечностью. Рекламные предложения часто содержат информацию о разных уникальных технологиях, которыми отличаются изделия. Все это может являться маркетинговым ходом, так как конструкции готовых пластиковых окон и дверей разных производителей практически не отличаются.

Пластиковое окно любого производителя требует регулярного ухода

Изделия фирмы REHAU характеризуются высоким качеством, но при эксплуатации также нуждаются в настройке. Особенности этого процесса для продукции бренда REHAU выражены в следующем:

• внутренний механизм дверей и окон может быть налажен в нескольких плоскостях, то есть вниз и вверх, вправо и влево, а также с настройкой прижима;
• если конструкция оснащена фурнитурой марки Siegenia Aubi, то для регулировки нужно подтянуть винты;
• если есть фурнитура бренда МАКО, то требуется снять створку, а затем провести корректировочную работу;
• в изделиях REHAU blitz применяется фурнитура Roto, для работы с которой нужны шестигранные ключи.

Фурнитура разных марок требует разного же подхода к ремонту

Одним из известных производителей является фирма Veka, выпускающая двери и окна современной модификации. При настройке таких изделий учитывают следующие особенности:

• для перевода конструкции на зимний режим требуется повернуть шестигранником замыкающий шип на 90°, находящийся под верхним поворотом;
• если створка закрыта, но ручка не поворачивается и невозможно закрыть окно, то следует слегка сместить створку в сторону ответной зоны блокиратора, используя регулировочный винт, находящийся под нижней петлей;
• при поломке ручки нужно повернуть декоративную накладку на 90°, открутить шурупы и снять старый элемент.

Окна и двери имеют похожую конструкцию механизмов

Продукция бренда КБЕ обладает высоким качеством, но требует своевременной регулировки

Для этого нужно обратить внимание на следующие особенности конструкции:

• плотность прилегания полотна к раме настраивается тремя эксцентриками, находящимися на торцевой части створки;
• для устранения провисания регулируют винты на верхнем навесе, то есть ослабляют нижний и поворачивают вправо или влево верхний элемент;
• сломанную ручку извлекают путём снятия накладки и откручивания болтов.

Конструкция окон разных производителей похожа и не требует сложных инструментов для регулировки

Изделия разных компаний лишь немного отличаются формой регулирующих деталей и их расположением. Принцип работы механизмов является единым, и поэтому несложно своими руками скорректировать работу системы.

Зимний и летний режим

Современные стеклопакеты отличаются наличием двух режимов работы:

1. Зимнего.
2. Летнего.

Подобная опция позволяет отрегулировать состояние ПВХ-конструкции с учетом сезонных условий. Однако не все владельцы частных домов и квартир знают о наличии регулируемых механизмов. Кроме того, такая возможность определяется используемой фурнитурой. Поэтому только передовые модификации могут работать в разных режимах, сохраняя тепло в холодную пору года, но пропуская свежий воздух летом.

По умолчанию настраивается стандартный режим со средним прижатием створки и центральным расположением эксцентрика. Подобная регулировка окон остается эффективной и в зимний период, и в летнее время. С ее помощью обеспечивается нормальный уровень прижатия уплотнительного слоя.

Летняя регулировка створок отличается меньшей плотностью фиксации. В таком состоянии конструкция пропускает воздух, способствуя нормальному обмену воздушных масс. Это обеспечивает эффект микропроветривания и сохраняет комфортный микроклимат в жаркую погоду. Продолжительная эксплуатация летнего режима благотворно влияет на состояние ПВХ-систем, особенно после долгой зимы.

Зная, как отрегулировать пластиковые окна, можно продлить срок их службы. Принцип настройки заключается в сжатии утеплительного материала зимой, и расширении летом. Действие защищает фурнитуру и сопутствующие детали от износа, а еще поддерживает внутренний микроклимат.

В некоторых случаях створка смещается, что приводит к понижению температуры в холодную пору, но застою воздуха летом. Чтобы устранить дефект, следует провести регулировку оконной фурнитуры и проверить раму. На этапе монтажа окон мастера оценивают размещение створок в разных режимах, а также проверяют, нет ли зазоров между элементами конструкциями. Но даже профессиональный монтаж не гарантирует, что в процессе эксплуатации детали потеряют фиксацию.

Подобные явления замечаются и при летнем монтаже. Однако изначально происходит сжатие материала при охлаждении воздуха, а потом постепенное расширение. Исключить такие процессы нельзя, поэтому в конструкциях появляются зазоры.

Регулировка пластиковых окон своими руками нужна и по следующим причинам:

1. Зимой вместе со сквозняками в здание попадает морозный воздух, а летом пыль
2. Неправильно настроенные створки негативно сказываются на состоянии петель.
3. В режиме проветривания детали начнут заклинивать.

1. Бюджетные детали – отличаются невысокой стоимостью и предназначаются только для открытия или закрытия окна.
2. Стандартный пакет – дополняется защитными элементами и механизмами для корректировки режима работы.
3. Специализированная фурнитура – наиболее расширенная комплектация с противовзломными деталями и приспособлениями для управления режимами. Регулировка окон пластиковых в таких моделях осуществляется максимально быстро.

Инструкция по регулировке пластиковых окон предусматривает предварительное определение положения фурнитуры. Для выполнения таких действий используют разные методы:

1. Подготавливаем бумажный лист и закрепляем его между рамой и створкой, чтобы один кончик находился извне помещения.
2. Закрываем окно.
3. Тянем лист на себя.

Кроме того, можно оценить текущее положение с помощью визуального осмотра. Для этого следует посмотреть на круглую цапфу и найти там маркировку в виде черточки, точки или звездочки. Если графический элемент направлен в сторону помещения – это подтверждает активацию режима «лето». Направление отметки на улицу указывает на параметры зимней эксплуатации.

Цапфы могут быть как круглыми, так и овальными. В таких случаях используемый режим определяется с помощью положения эксцентрика. Если он установлен вертикально, окна настроены на летний сезон, если горизонтально – на зимний.

После оценки состояния окна регулировка выполняется по общепринятым схемам.

Регулировка прижима петель

Створки, предусматривающие различные режимы проветривания, то есть откидные, иногда нуждаются в усилении конструкции со стороны навесов.

Откидная створка окна в режиме проветривания

Регулировка пластиковых окон, движущихся только по вертикальной оси, производится путем подкручивания регулировочного винта на нижней петле. Он расположен горизонтально, то есть перпендикулярно плоскости окна. Если конструкция предполагает зимнее (микрощелевое) проветривание, то понадобится настраивать и верхнюю петлю. Пошаговая инструкция такова:

1. Откройте откидную створку окна.
2. Поверните ручку в положение режима проветривания. На некоторых моделях окон установлены блокираторы (в виде рычага или клипсы), которые отвечают за откидывание створки только из закрытого положения. В таком случае нужно нажать на блокиратор и одновременно повернуть ручку.
3. Прижим верхней створки регулируется винтом или шестигранником, который нужно покрутить по часовой стрелке (для усиления прилегания) или против (чтобы ослабить систему). Допустимый ход регулировки ±2,5 мм.

Необходимость проведения процедуры

Пластиковые двери и окна отличаются герметичностью и предотвращают проникновение в помещение пыли, влаги, холода. В результате этого они становятся практичными для жилых пространств, но требуют периодической регулировки механизмов.

Регулировка выполняется по мере необходимости

При изготовлении на заводе окна и двери настраиваются по высоте с учётом прижима к раме и наклона. После установки изделие не требуют особенной эксплуатации, но с течением времени механизм подвергается износу, расшатываются крепления и возникает необходимость настройки. Такой процесс может потребоваться в следующих случаях:

• нарушение лёгкого движения створки, заедание механизма при открывании/закрывании;
• неплотный прижим створки к раме, проникновение холодного воздуха;
• расшатывание механизма ручки;
• смена холодного сезона на тёплый;
• провисание створки окна или двери.

Существуют ситуации, когда даже профессиональная настройка не позволяет вернуть функциональность пластиковому изделию и требуется серьёзный ремонт. Это необходимо при низком качестве фурнитуры, которая использовалась при установке изделия. Неправильная сборка при монтаже также является причиной поломок. Такие дефекты невозможно устранить самостоятельно, и требуется помощь специалиста.

Как перевести пластиковые окна на зимний режим?

Летом створки можно настроить так, чтобы степень прижима была меньше, в зимний сезон ее, наоборот, увеличивают. Перед тем как отрегулировать пластиковые окна самостоятельно на зиму, требуется проверить состояние фурнитуры и уплотнителей: они должны быть полностью исправны.

Чтобы выполнить настройку, нужно изменить прилегание, закрутив цапфы створки, для этого чаще всего используют шестигранный ключ. Окна некоторых производителей, например, Maco (Мако), можно настроить в зимнее положение с помощью обычных пассатижей

Для правильной регулировки механизма уделить внимание необходимо всем видам цапф. Их надо подкрутить по часовой стрелке, обычно достаточно 1-2 полных оборотов

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

Где обычно находятся цапфы (прижимные выступы)

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Проверяем, где створка не держится

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной  — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

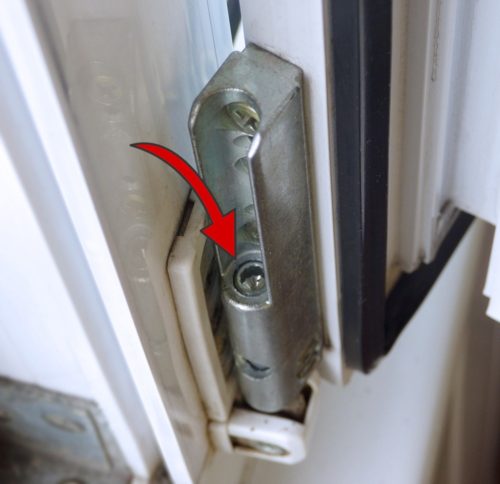

Регулировка нижней петли пластикового окна или двери

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Изменение положения створки по вертикали

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Регулировка верхней петли пластикового окна

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.

Что делать, если регулировки не работают

Предположим, что вы выполнили все необходимые действия, отрегулировали эксцентрики, заменили ответные планки, выполни регулировку углов и так далее. Но, это не привело к положительным действиям и все равно возникает сквозняк, окна промерзают, образуется конденсат, который «течет» по подоконнику на невлагостойкий ламинат. Причиной этому могут быть следующие проблемы:

1.   Некачественные окна. Такое бывает, когда сборка выполнена с нарушением технологии. На бракованные окна может повлиять некачественный монтаж. Необходимо проверить установку окон по уровню, и если это не так, необходимо обратиться по гарантии к производителю. В случае с rehau процент некачественных сборок минимален.
2.   Стыки подоконника и окна выполнены негерметично. Если есть какие-либо щели у подоконника и рамы, необходимо использовать герметик, который закроет мостики холода и после герметизации в доме станет значительно теплее. Производители пластиковых окон рекомендуют утеплять откосы при помощи пластиковых панелей. Пространство «за панелями» тоже нужно запенивать, что делает пространство в доме значительно теплее.
3.   Монтажная пена не защищена снаружи. Если окна установлены без ленты псул, то монтажная пена может разрушиться спустя время. Ее могут выклевать птицы или разрушить насекомые, что приведет к образованию сквозняков в доме. Поэтому, необходимо защищать пену, например окрасить ее, чтобы под действием солнца она не разрушалась.
4.   Износилась уплотнительная резинка. Это может произойти вследствие некачественного материала, либо неправильной эксплуатации. Во-первых, хотя бы раз в квартал нужно протирать резинку от пыли. Во-вторых, необходимо смазывать специальным составом уплотнительную резинку. В-третьих, ее следует менять спустя 5 лет эксплуатации. Если окна были вставлены в доме без отопления, и вы въехали туда спустя несколько лет после установки, резинка могла рассохнуться, что приведет к нарушению герметичности.
5.   Не предусмотрена наружная и внутренняя гидроизоляция окон. Что касается внутренней гидроизоляции, то она подходит только под пластиковые откосы. Под штукатурку ее не используют. Наружная гидроизоляция клеится на донник. В перспективе наружная гидроизоляция закрывается отливом. Рекомендуют дополнительно гидроизолировать примыкание рамы к верхней части проема, поскольку здесь, если нет облицовочного материала фасада дома, может скапливаться жидкость.

Регулировка и ремонт ручек

Обычно купившие окна сталкиваются с 3 неприятностями:

• Ручка болтается. Для починки затяните движущиеся механизмы, расположенные под пластинкой ручки. Чтобы их найти, поверните декоративную пластину приблизительно на 90 градусов, а затем воспользуйтесь отверткой. В конце прикрутите пластину обратно.
• Ручка отказывается поворачиваться. Проверьте створки, они — частые виновники возникновения этой проблемы. Регулировка проводится тем же затягиванием. Для укрепления эффекта смажьте элементы — тогда фурнитура будет двигаться ещё легче.
• Самый серьезный вариант — получение механических повреждений, из-за которых пластик трескается. Единственный выход — замена неисправной ручки. Держать треснувший механизм не стоит — со временем, она сломается ещё сильнее.

Регулировка створок

Часто регулировка оконной фурнитуры бывает необходимой при низком качестве установочных работ, когда конструкция оказалась не выравненной по вертикали и горизонтали. Также она требуется и в случае естественного износа, когда створки начинают задевать раму и фурнитурные элементы. В случае неплотного прилегания окна начинают пропускать холодный воздух и появляются сквозняки. Инструкция по самостоятельной регулировке пластиковых окон поможет сэкономить существенную сумму на услугах сторонних специалистов.

Для работы понадобятся простые инструменты:

• ключ-шестигранник;
• отвёртка.

Осмотрите окно на предмет определения установленной фурнитуры, поскольку регулировка будет напрямую зависеть от этого фактора. В одном случае створку нужно будет снять, в другом достаточным будет затягивание крепежного винта.

Когда требуется регулировка?

Важный момент: окна и двери ПВХ обладают сходным механизмом (разве что первые допускают еще одну степень открытия), поэтому в дальнейшем все инструкции будут приводиться на примере окон. В случае дверей балкона работы производятся идентично.

Понять, что требуется срочная и безотлагательная регулировка можно по следующим признакам:

• створка окна цепляется за раму;
• открытие-закрытие сопряжено со значительным усилием;
• ручки разболтались или слишком туго поворачиваются;
• окна пропускают наружный воздух даже в закрытом состоянии.

Если окно плохо открывается или закрывается, значит, необходима регулировка его механизмов

Упомянутые признаки показывают, что окно находится в крайне запущенном состоянии, так что не исключено, что некоторые детали могут потребовать серьезного ремонта или замены. Чтобы не доводить дело до подобного исхода, можно предпринять превентивные меры.

Определить, нужны ли они, можно следующим образом:

1. Приоткройте дверь или окно. Если в отсутствие сквозняка створки закрываются или открываются самостоятельно, значит, требуется ремонт и регулировка.
2. Обведите всю створку в закрытом состоянии по контуру, а после откройте ее. Сравните линии и края оконного проема. В идеальном случае они должны быть параллельны. Устранять рекомендуется даже самый незначительный перекос.
3. Возьмите лист бумаги или газету. После захлопните окно, чтобы лист оказался между створкой и рамой. Теперь, если вытащить его удается без усилий, значит, потребуется небольшая корректировка. В идеале усилия для извлечения бумаги должны быть одинаковы, в каком бы месте этот лист ни находился.

Регулировка режимов по сезону позволяет настроить работу оконных механизмов наиболее оптимальным способом

Наконец, регулировка пластиковых окон производится в межсезонье: к зиме стараются усилить прижим, к лету – ослабить. Подобная регулировка помогает избежать быстрого износа отдельных деталей механизма закрывания.

Зачем регулировать

Разные режимы нужны по одной простой причине – со сменой времен года происходит периодическое падение или повышение температуры. Возможность закрывать окна более плотно (или, наоборот, менее плотно) увеличивает приток свежего воздуха в комнату в летний период и уменьшает отток тепла наружу зимой.

Если окно будет постоянно эксплуатироваться в «зимнем» режиме, то это приведет к быстрому износу уплотнителя из-за постоянно высокого прижимного давления на него. Если оставить летний режим на холодный период, то в комнате будут сквозняки и значительные потери тепла. Как правило, при монтаже окна выставляются в нейтральном режиме (весна/осень), а при смене сезона (2 раза в год) рекомендуется проводить соответствующие  настройки.

С наступлением холодов нужно провести профилактический осмотр состояния нормального запирания створок в зимнем режиме
