Редуктор или регулятор давления воды в системе водоснабжения для дома и квартиры

Регулировка реле давления воды

Рассмотрим процесс регулировки наиболее популярного экземпляра — РДМ-5. Его выпускают разные заводы. Пределы регулировок изменяются, так как в разных по размеру водопроводах требуется разное давление. С завода этот прибор выходит с базовой настройкой. Обычно это 1,4-1,5 атм — нижний порог и 2,8-2,9 атм — верхний порог. Если вас какой-то параметр не устраивает, можно его перенастроить так, как требуется. Такая процедура обычно необходима при установке джакузи: стандартного давления в 2,5-2,9 атм для необходимого эффекта недостаточно. В большинстве остальных случаев перенастройка не требуется.

В реле давления воды РДМ-5 есть две пружины, которыми и регулируется порог отключения/включения насоса.

Пружины эти отличаются по размеру и назначению:

• большая регулирует пределы (сразу верхний и нижний);
• маленькая изменяет дельту — разрыв между верхней и нижней границей.

Изменение параметров происходит при закручивании или откручивании гаек на пружинах. Если гайки закручивать, давление возрастает, если ослаблять — падает. Сильно крутить гайки нет необходимости один оборот — это изменение примерно на 0,6-0,8 атм, а это обычно очень много.

Как определить пороги срабатывания реле

Порог включения насоса (и нижний порог давления на реле давления воды) связаны с давлением в воздушной части гидроаккумулятора — минимальное давление в системе должно быть на 0,1-0,2 атм выше.

Например, если в емкости давление 1,4 атм, порог отключения желателен 1,6 атм.

При таких параметрах мембрана бака будет служить дольше.

Пороги отключения зависит от составляющих системы

Верхний порог — отключения насоса — при регулировке выставляется автоматически. Реле в исходном состоянии настроено на какую-то разность давлений (дельту). Эта разница обычно 1,4-1,6 атм. Так что если вы выставили включение, например, на 1,6 атм, автоматически выставится порог отключения в 3,0-3,2 атм (зависит от настроек реле).

Если вам необходимо более высокое давление (поднять воду на второй этаж, например, или система имеет много точек водоразбора), можно порог отключения увеличить.

Но при этом существуют ограничения:

• Параметры самого реле. Верхняя граница фиксирована и в бытовых моделях обычно не превышает 4 атм. Больше выставить просто не получится.
• Верхней граница давления насоса. Этот параметр тоже фиксирован и отключаться насос должен не менее чем за 0,2-0,4 атм до заявленной характеристики. Например, верхний порог давления насоса 3,8 атм, порог отключения на реле давления воды должен быть не выше чем 3,6 атм. Но, чтобы насос работал долго и без перегрузок разницу лучше сделать больше — перегрузки слишком плохо сказываются на сроке работы.

Настройка реле давления воды для насоса или насосной станции

Для настройки системы потребуется надежный манометр, показаниям которого можно верить. Он подключается в систему недалеко от реле давления.

Процесс регулировки состоит в подкручивании двух пружин: большой и маленькой. Если вам надо поднять или опустить нижний порог (включения насоса), крутим гайку на большой пружине. Если крутить по часовой стрелке, давление поднимается, против — опускается. Поворачивают на совсем небольшое значение — пол-оборота или около того.

Регулировка реле давления воды происходит при помощи пружин

Последовательность действий такая:

• Запускают систему, по манометру отслеживают при каком давлении включился и отключился насос.
• Поджимают или отпускают большую пружину.
• Включают и проверяют параметры (на каком давлении включился, при каком отключился). Обе величины смещаются на одинаковое значение.
• При необходимости вносят корректировки (снова регулируют большую пружину).
• После того как нижний порог выставлен таким, как вы его хотите видеть, приступают к регулировке порога отключения насоса. Для этого поджимают или опускают маленькую пружину. Гайку на ней тоже не особо крутите — пол-оборота обычно достаточно.
• Снова включают систему и смотрят на результаты.

Регулировка после

Наладка работы РДВ производится при закрытых вентилях

В зависимости от модели редуктора, регулировка может осуществляться с помощью установочной головки, либо отвертки, которая поможет при подкручивании предназначенного для этого винта.

Давление воды до РДВ оптимально составляет 6 – 7 бар. На выходе регулятора оно должно быть понижено до 3 бар. Это величина, при которой подключенные бытовые устройства не подвернутся отрицательному воздействию высокого давления. Манометр должен показывать именно такое значение.

Более детально настройка каждой конкретной модели описывается в прилагаемой инструкции по эксплуатации. С ней обязательно следует ознакомиться после покупки прибора.

Монтаж устройства через фирму, цена

Невозможность выполнить работу самостоятельно, чаще всего, вынуждает обратиться за помощью к специалистам. Где найти хороших сантехников, и сколько будет стоить услуга – волнует каждого заказчика достаточно сильно.

Вариантов найти мастеров несколько:

• обратиться за советом к друзьям и знакомым;
• обратиться в управляющую компанию;
• поискать информацию в интернете с предложениями услуг по монтажу сантехнического оборудования в конкретном регионе.

Выезд специалиста на место тоже будет включен в калькуляцию. Для загородного дома эта сумма, наверняка окажется выше, чем для городской квартиры, если фирма-исполнитель расположена в городской черте.

Чтобы решение вопроса по установке РДВ имело положительный результат, предварительно следует получить грамотную консультацию хорошего специалиста, после чего принимать решение о производстве работ.

Когда необходима чистка регулятора?

Основной показатель загрязнения редуктора – слабый напор воды из крана. Если в один прекрасный момент вода начала бежать слабо, но после постукивания по редуктору напор восстанавливается, то нужна срочная чистка.

Показатели загрязнения редуктора:

1. Клапан забит полностью твердыми отложениями и не пропускает воду в нужных количествах.

Это могут быть либо известковые отложения в воде, либо ржавчина, которой очень подвержены пружины.

Чаще всего симптом проявляется у поршневых редукторов, потому как по сравнению с мембранными они сильнее подвержены загрязнению из-за большего количества механических узлов. Мембранные регуляторы значительно надежнее, но и стоимость их выше.

Капли воды на пружинной камере. Происходит, когда в поршневых регуляторах страдают поршневые уплотнения, которые начинают закисать и пропускать воду. Протекание характерно для обоих типов приборов.

Повышение давления в системе выше заданного. Показатель не такой явный, потому что на глаз определяется не всегда и требует установленного манометра.Причиной неправильной работы в этом случае становится налет и оседание твердых частиц на механических движущихся элементах. Проход воды перекрывается не до нужного уровня, давление не понижается до заданных пределов.

Принцип работы

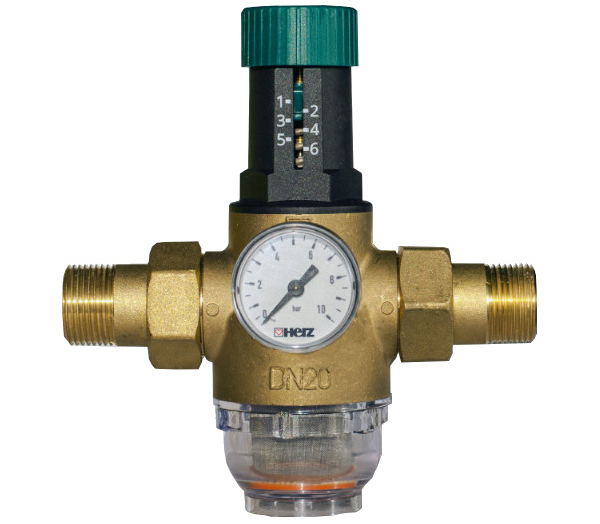

Редуктор давления представляет собой клапан, который удерживает и регулирует напор. Сила потока изменяет проходное сечение, соединяет затвор клапана с седлом, а затем закрывает или открывает проход для поступления жидкости самостоятельно. Увеличение давления способствует полному или частичному перекрытию прохода.

Принцип действия прибора основывается на оптимизации сил двух типов оборудования под напором воды. Пружинная мембрана действует на сетевое давление водопровода с одной стороны, а пружина на мембрану – с обратной. При повышении давления выше допустимого вода прижимает мембранную перемычку, которая, в свою очередь, заставляет двигаться клапан.

Регулятор давления после себя

Главная задача редукционного клапана — обеспечить потребителя теплоносителем с заданными характеристиками. Он не только снижает давление пара до заданной величины, но и поддерживает его на необходимом уровне при любых изменениях на входе в оборудование.

Регулятор давления после себя устанавливается перед любым паропотребителем с обязательной обвязкой из фильтра грубой очистки, сепаратора, конденсатоотводчиков, предохранительного клапана и запорной арматуры.

• Устройство достаточно капризно, уязвимо к механической эрозии и быстро изнашивается под действием влажного пара, проходящего через него на высокой скорости. Поэтому использование редукционного клапана без сопутствующего оборудования экономически невыгодно из-за частого выхода из строя регулятора.

• Также самостоятельная установка редуктора без обвязки может привести к различным негативным последствиям. Если давление за клапаном будет быстро расти, например, в случае протечки теплоносителя, это может спровоцировать выход из строя паропотребителя, не рассчитанного на повышенное давление.

• Также возможно возникновение гидроударов при начале разбора пара, обусловленных образованием конденсата на участке между редуктором и отсечным клапаном.

Редукционный узел позволяет решить все эти проблемы, обеспечивая нормальную работу как редуктора, так и потребителя пара.

Можно ли устанавливать регулятор вертикально, а не горизонтально?

Несмотря на это, не редки случаи, когда возможен лишь вертикальный монтаж. Например, из-за малого пространства.

Следует знать, что вертикальная установка регулятора способна повлечь за собой его нестабильную работу. Вполне возможно, что РДВ не сможет выдерживать параметры давления, указанные изготовителем.

Еще одна опасность, особенно для регуляторов поршневого исполнения – попадание внутрь мелких механических частиц. Происходит это из-за нарушения фильтрации, вызванной изменением положения редуктора.

При вертикальной установке регулятор необходимо снабдить дополнительным фильтром, чтобы обезопасить его от попадания мелкофракционного мусора (грязь, песок)

Такая мера предосторожности совсем нелишняя. Этим можно будет понизить вероятность быстрого выхода из строя прибора

Стоимость таких РДВ значительно выше, ассортимент не очень велик. Но за то, при установке подобного регулятора давления, не нужно будет опасаться за качество его работы.

Бытовые и коммерческие регуляторы давления в газопроводах

Конструкционное, функциональное и эргономическое исполнение запорной арматуры в итоге сводится к требованиям конкретной сферы применения. Акцент делается на непосредственных рабочих параметрах, среди которых выходное давление, диапазоны замеров, объемы расхода и др. Так, газовые регуляторы давления для бытовых сетей, как правило, характеризуются низкой пропускной способностью и скромным спектром возможностей для настройки. С другой стороны, в такой арматуре делается ориентировка на безопасность и удобство эксплуатации. На практике бытовые регуляторы используются в системах газоснабжения котлов, плит, горелок и прочей домашней техники.

Промышленное и коммерческое применение накладывает более высокие требования на средства контроля газовых сред. Устройства этого типа отличаются расширенными диапазонами показателей выходного и входного давлений, точностью настроек, более высокой пропускной способностью и наличием дополнительных функций. Подобные модели используются газовыми службами, контролирующими снабжение объектов социального назначения, общепита, промышленности, инженерного хозяйства и т. д. Уже отмечалось, что существуют разные регуляторы с точки зрения сложности конструкционного исполнения. Но это не значит, что в промышленном секторе, например, применяются только лишь многофункциональные комбинированные устройства. Простейшие средства управления могут быть полезными на предприятиях благодаря высокой надежности и ремонтопригодности.

Чем регламентируются

Порядок регулирования параметров водопроводных систем в малоэтажных и высотных многоквартирных домах относится к строительной сфере и описан в нормах и правилах, разработанных Госстроем СССР в 1985 г. и в дальнейшем дополненных. Краткое наименование документа – СНИП 2.04.01-85, он характеризует организацию внутреннего водопровода и канализации в жилых и административных постройках различной этажности.

В многоквартирном доме

Особенности организации подачи холодной и горячей воды в здания связаны с выбором правильных значений давления в месте подключения и устройством системы трубопроводов, чтобы обеспечить нормальный поток в верхней части дома и исключить избыточный напор в подвале и на первых этажах. Равномерное течение воды в трубах по всей высоте здания обеспечивается дополнительной регулировкой.

Схема водоснабжения в многоквартирном доме

Правильно рассчитать схему водоснабжения можно на основании следующих показателей:

• высота этажа и их количество в здании: при отклонении высоты по перекрытиям от нормативных 4 м, расчет должен проводиться с учетом фактических параметров;
• минимальное давление для сооружений подобного типа: для жилых домов – 1 атм., к производственным и складским помещениям применяются особые требования;
• дополнительная информация о запланированном сверхнормативном потреблении, например, размещение бассейна на цокольном этаже.

В результате расчетов входного давления и его распределения по высоте получают требования к организации трубопроводов, их диаметрам и средствам регулировки для обеспечения нормативных значений входного потока.

В частном доме

Схема водоснабжения в частном доме

Оптимальное распределение давления в частном доме низкой этажности – более простая задача, чем проектирование трубопроводной системы в многоэтажке. Расчет делается при закладке фундамента. Если здание выше 20 м и водопровод планируется организовать по всей высоте, необходим расчет потребления по аналогии с проектированием многоэтажного дома.

Модели и цены

Допустим, при расчетах выяснилось, что нужен регулятор давления ½ дюйма. Теперь нужно определиться с маркой и моделью редуктора.

FAR  FA 2815 12

Мембранный редуктор НР-НР с манометром, диаметр – ½ дюйма. Изготовлен из латуни с хромированным покрытием. Прижимное кольцо из нержавеющей стали. Присоединение – американка с трубной резьбой. Диаметр присоединения 15 мм. Обеспечивает давление от 1 до 6 бар.

Этот вариант регулятора предназначен для работы при максимальном давлении на входе 25 бар, с максимальной температурой воды 75 градусов. Имеет пропускную способность 3,2. Оснащен встроенным фильтром. В комплекте есть ключ для установки.

Стоит FA 2815 12 от 7 500 до 8 000 рублей. Характеризуется отличным качеством и долговечностью.

Производитель дает гарантию на 5 лет. Надежно защищает трубопроводную систему от гидроудара, обеспечивает подключенному к водопроводу оборудованию комфортные эксплуатационные условия.

FAR FA 2810 12

Хромированный редуктор с резьбой 1/2 из коррозийно стойкой латуни. Не имеет манометра (его нужно приобретать отдельно). Прижимное кольцо из нержавеющей стали. Присоединение по типу американки.

В комплекте есть ключ для регулировки давления на выходе. Предназначается для систем холодного и горячего водоснабжения.

Максимальная рабочая среда – до 75 градусов. Может быть использован при давлении на входе до 25 бар. Обеспечивает показатели на выходе от 1 до 6 бар. Стоимость FAR FA 2810 12 7-8 тысяч рублей.

Valtec VT.082

Поршневой, пружинный, регулируемый редуктор из латуни с радиальным манометром. Совмещен с косым фильтром механической очистки, что обеспечивает защиту внутренней импульсной линии и поршневых уплотнителей. Размер ячейки фильтра – 200 мкм.

Производитель рекомендует устанавливать редуктор между входным краном и счетчиком. Изделие полностью ремонтируемое. Любую его деталь при необходимости можно заменить или починить. Настройка давления на выходе осуществляется при помощи отвертки с плоским шлицем.

Данный редуктор предназначен для установки в условиях подачи воды с давлением до 16 бар. Применим при рабочей температуре до 130 градусов. На выходе дает давление от 2 до 5 бар.

Подсоединяется при помощи внутренней резьбы. Заводская гарантия – 7 лет. Стоит 1 200 – 1 400 рублей.

Valtec VT.085

Универсальный мембранный регулятор. Применяется в системах водоснабжения, а также в других системах, обеспечивающих транспортировку любых неагрессивных к материалам устройства жидкостей и газов.

Давление на выходе 1-7 бар. Поддерживаются установленные параметры постоянно, независимо от скачков в сети водоснабжения. Стабильность работы обеспечивается наличием демпфирующей камеры.

Есть два отверстия на ¼ дюйма для установки манометра. Номинальное входное давление – 25 бар, рабочая температура до 80 градусов. Стоит 2 900 – 3 000 рублей.

Euros EU.ST6042031

Поршневой пружинный редуктор из латуни с диаметром ½ дюйма. Подсоединяется через внутреннюю резьбу. Максимальное давление, на которое рассчитан этот регулятор – 10 бар, максимальная температура – 80 градусов.

Может быть использован в квартирах или домах с максимальным одновременным потреблением воды не более 11 литров за минуту. Регулируется при помощи ручки.

Производитель рекомендует устанавливать такие устройства вертикально

Honeywell D06F-1/2

Данный редуктор удерживает заданное давление как при стабильной силе входного напора, так и при его скачках. Относится к пружинному типу, изготовлен из латуни.

Имеет фильтр с ячейками 0,16 мм. Устанавливается при входном давлении до 25 бар. Поддерживает выходное давление от 1,5 до 6 бар.

Существует несколько разновидностей редукторов Honeywell D06F-1/2. С маркировкой А выпускаются изделия для работы с холодной водой, В – для горячей воды, Е – устанавливается в системы холодного водоснабжения без переходников. Стоимость Honeywell D06F-1/2 от 5 300 до 6 500 рублей.

РДВ-2-АМ

Латунный регулятор давления воды российского производства на ½ дюйма. В данной модели не предусмотрена установка манометра. Фильтр в комплектацию не входит. РДВ-2-АМ может функционировать при температуре до 70 градусов и давлении сети до 10 бар.

Обеспечивает давление на выходе от 1 до 4 бар. Подсоединяется посредством внутренней резьбы. Гарантия от производителя – 1 год. Стоимость в пределах от 1 100 до 1 600 рублей.

Регулировка

Самым оптимальным значением напора считается 2-4 кг/см2. Так как добиться этого очень сложно, необходимо разобраться с процессом регулировки редуктора давления.

Различные модели регуляторов отличаются скоростью действия. При протечке энергия напора уменьшается на 1,5-1 бар. На через некоторое время напор повышается и становится чуть ниже статического значения. Оптимальный водный напор на выходе должен иметь значение более чем на 1,5 кг/см2 меньше значения на входе. В обратном случае это приведет к медленному движению воды в водопроводе.

Заводом-изготовителем производится первичная настройка прибора. Бытовые регуляторы должны иметь нормативное давление 3 атмосферы. В том случае, если рабочее давление водопроводной системы не совпадает с этим значением, необходимо самостоятельно настроить параметры.

Регулировка редуктора зависит от манометра. Регулировочный винт поворачивают до тех пор, пока манометр не начнет показывать испытываемые значения. Такой винт монтируется на корпус компенсатора. Вращать можно его шестигранным ключом. При повороте в сторону увеличения или уменьшения давления происходит ослабление или сжимание пружины, которая давит на поршень или клапан.

Если не предусмотрено гнездо для манометра в регуляторе, его монтируют отдельно на участке водопровода. Нагрузка сети по давлению должна соответствовать классу точности прибора для измерения давления и диапазону измерений. Погрешность параметров приведет к ухудшению работы бытового оборудования.

Процесс регулировки заключается в следующем:

• открытие вентиля;
• закрытие всех точек водозабора;
• настройка необходимого значения давления;
• открытие водозаборных точек и проверка показателя давления по манометру.

Регулировка редуктора проводится при работающей сети и наличии водного напора. Таким образом, можно заметить перепад параметров на манометре после выкручивания регулировочным винтом. Процесс регулировки не рекомендуется проводить при отсутствии манометра, так как это может привести к сбою заводских настроек прибора.

Типы конструкций регуляторов

Существует три конструктивных типа регуляторов:

1. Поршневые

Отличаются простотой конструкции и низкой ценой, поэтому самые распространенные. Расположенный внутри подпружиненный поршень перекрывает проходное отверстие трубопровода. Так обеспечивается постоянство давления на выходе. Диапазон регулирования находится в пределах 1-5 атм.

Поршень не изнашивается, что значительно увеличивает срок эксплуатации такого устройства.

Недостатком конструкции данного типа является движущийся поршень, для которого нужна подача на входе только фильтрованной воды. Вторым недостатком считается быстрый износ подвижных частей, ограничивающих максимальный поток воды.

Возможно появление коррозии на внутренних поверхностях.

1. Мембранные

Регулирование потока происходит за счет действия подпружиненной мембраны, находящейся в отдельной, изолированной камере. Мембрана открывает и закрывает регулировочный клапан.

Внутренняя полость делится мембраной на две зоны. Одна контактирует с водой, а другая хорошо изолирована. Благодаря этому грязная вода не поступает через слой мембраны.

Конструкция надежна и неприхотлива. Мембранный регулятор имеет защиту от ржавения внутри. При правильной эксплуатации обслуживание не требуется.

Характеризуется широкой зоной регулирования давления и пропорциональностью. Возможно управление скоростью потока от 0,5 до 3 м3/час.

Недостатком является появление на мембране через определенный период эксплуатации трещин, разрывов и расслоения. Следовательно, нужен регулярный контроль состояния мембраны.

Имеет более высокую стоимость.

1. Проточные

Лабиринт в средине корпуса позволяет осуществлять динамическую регулировку давления. Скорость потока снижается при прохождении разделений и большого числа поворотов.

Регулятор устанавливается в сетях для орошения и полива. В нем нет перемещающихся механизмов, поэтому применяются детали из пластических материалов.

Перед регуляторами данного типа требуется дополнительная установка клапана или регулятора на входном участке. Рабочий диапазон регулирования у устройства – 0,5-3 атм.

Проточный регулятор отличается низкуюой стоимостью.

1. Электронные

Электронный прибор обеспечивает включение насоса малой мощности в момент забора воды из сети.

Конструкция включает корпус, диафрагму, платы, разъемы для подсоединени. Регулятор оснащен датчиком для защиты от гидроудара и пуска насосного оборудования «в сухую».

Работает устройство бесшумно.

Электронное устройство следует монтировать до первой линии забора. Подводные патрубки обеспечивают удобное встраивание в магистраль трубопровода. Перед пуском насосную емкость заполняют водой.

Заводская настройка электронного регулятора соответствует значению 1,5 бар. Регулируют стартовое значение давления с помощью специальной отвертки, с учетом того, что номинальное значение должно превышать пусковое на 0,8 бар.

Рабочие параметры регуляторов:

• Максимальное предельное давление, обеспечивающее длительную эксплуатацию. Параметр регламентируется ГОСТ 26349-84.
• Значение номинального диаметра в соответствии с условным проходов=м водопроводной системы (ГОСТ 28338-89).
• Пропускная способность устройства, когда сохраняются установленные пределы регулирования, в м3/час.
• Рабочий диапазон регулирования.
• Температурный диапазон эксплуатации прибора, влияющий на возможность функционирования в магистралях отопления и подачи горячей воды, а также при низких температурах воздуха.

Виды регуляторов

По особенностям строения и характеру функционирования редукторы подразделяются на следующие типы: поршневые, мембранные, проточные, автоматические и электронные.

Поршневые

Регулировка давления происходит с помощью оснащенного пружиной и уплотнительным кольцом механического поршня, который регулирует размер проходного канала. На одном конце имеется специальный вентиль, с помощью которого можно сжимать или ослаблять пружину, что способствует уменьшению или увеличению напора воды. Поршневые редукторы могут выйти из строя, если в воде имеется мусор. Это является отрицательной стороной этих устройств.

Мембранные

Регуляторы этого типа состоят из пружины и мембраны, помещенной в специальную камеру во избежание засорений. Регулировка давления осуществляется благодаря сокращению или растягиванию пружины, работа которой передается в специальный клапан, отвечающий за размер проходного канала. Из недостатков можно отметить высокую стоимость устройства и сложность установки.

Проточные

Такие редукторы давления долговечны по сравнению с устройствами других типов. Это объясняется отсутствием подвижных элементов внутри регулятора. В устройстве имеется сеть разветвленных канальцев, понижающих давление воды. Проходя через эти каналы, водный поток разделяется на несколько мелких, которые на выходе снова соединяются в один поток, но более медленный. Из недостатков проточных регуляторов давления можно отметить необходимость установки дополнительных регуляторов на выходе.

Автоматические

Регуляторы этого типа представляют собой компактные устройства, главными рабочими элементами в которых являются мембрана и две пружины. Когда в трубопроводе давление воды возрастает, пружины, поддерживающие мембрану, сжимаются. А если вода входит в устройство под меньшим давлением, то пружина ослабевает. Эти воздействия, оказываемые на мембрану, а значит и на пружины, способствуют автоматическому замыканию и размыканию контактов, которые включают и отключают циркуляционный насос.

Автоматический контроллер давления.

Электронные

Такие стабилизаторы имеют электронную схему и дисплей, на котором отображаются все характеристики протекающей воды. Это достигается за счет использования специальных датчиков движения в трубопроводе. Электронный регулятор может как приостановить, так и возобновить работу насосной станции в зависимости от показателей давления. Основными преимуществами таких устройств являются защита малых насосов от срабатывания при отсутствии воды в системе и бесшумность, что позволяет установить такой редуктор в квартире или в частном доме.

Как работает регулятор давления?

В исходом состоянии газ поступает на вход клапана, протекает в зазоре между седлом и клапаном и поступает на выход. Величина зазора определяется степенью поджатия пружины, которое изменяется с помощью регулировочного винта. Получается, что давление на выходе зависит от давления на входе и величины зазора между клапаном 7 и седлом 5.

В случае, если давление на выходе вырастет, то под его воздействием мембрана переместится и сожмет пружину, которая, в свою очередь, переместит клапан 7, проходное сечение уменьшится. Потери давления на нем возрастут, что вызовет падение давление в отводимой линии до величины настройки.

Если давление на выходе регулятора упадет ниже установленной величины, давление с которым газ воздействует на мембрану уменьшится, в результате снизится поджатие пружины 1. Клапан 7 переместится и увеличит проходное сечение. Потери на нем снизятся, что вызовет рост давления в отводимой линии до величины настройки.

Как регулятор поддерживает давление на постоянном уровне

Получается, что величина давления в отводимой линии поддерживается на постоянном уровне, за счет изменения величины потерь на регуляторе. Регулятор настраивается с помощью регулировочного винта, который изменяет поджатие пружины 1, управляющее воздействие на клапан через мембрану оказывает давление газа из отводимой линии.

Давление на выходе регулятора определяется как разность между давлением на входе и величиной потерь давления на клапане.

Рвых=Рвх-ΔР

Какую модель выбрать?

При выборе редуктора давления нужно обратить особое внимание на следующие моменты:

• пропускную способность подведённого или имеющегося водопровода, требующийся объём воды для нужд водоснабжения частного дома в м3/ч;
• диапазон настройки для рабочего состояния — минимальное и максимальное значения при регулировании;
• комплектацию редуктора манометром или наличие заглушенного отверстия для его присоединения;
• наличие резьбового соединения, а желательно и полусгонов к нему — это значительно упрощает монтаж и снятие прибора для замены или ремонта.

Основные технические параметры и приблизительная стоимость наиболее часто применяемых моделей РДВ (редукторов давления воды):

Наименование изделия	Условный проход (мм)	Диапазон регулировки (атм)	Пропускная способность (м3/ч)	Стоимость (руб.)
РД-15 (поршневой)	15	1-4,5	1,8	250
РД-32 (поршневой)	32	1-4,5	4,9	680
РДВ-15-2А (мембранный)	15	0,5-7	1,87	600
Valtec 1/2 (поршневой)	15	1-4,5	1,84	1100
Valtec 3/4 (поршневой)	32	1-4,5	2,23	1200

Обзор марок и цен

Фирма	Модель	Характеристики (давление в атмосферах, температура в градусах) и описание	Цена в рублях
Valtec	VT.085.N.0407	Без манометра, мембранный. Регулировка давления 1-7, максимальное давление 25 , максимальная температура 80.	2100
Valtec	VT.088.N.0455	Поршневой, с манометром. Регулировка давления 1-5,5, максимальное давление 16, максимальная температура 90.	1400
Valtec	VT.087.N.0445	Поршневой, без манометра. Регулировка давления 1-4,5, максимальное давление 16. Максимальная температура 80.	1100
Far	FA 2866 12	Миниредуктор. Регулировка давления 1-6, максимальное давление 25, максимальная температура 70.	3100
Far	FA 2867 34	Миниредуктор с манометром. Регулировка давления     1-6, максимальное давление 25, температура 70.	4100
RBM	V731	Редуктор с манометром. Регулировка давления 0,5-7, максимальное давление 15, максимальная температура 70, диаметр отверстий 20 мм.	3300
Icma	Миньон 247/91247AD06	С отверстием под манометр. Регулировка давления 1-4, максимальное давление 16, максимальная температура 90.	800

Перед покупкой редуктора установите фильтры грубой и тонкой очистки воды. Без них самый надежный РДВ быстро выйдет из строя (в зависимости от количества грязи в воде).

Модификации редукторов

Прежде чем сделать окончательный выбор, попросите продавца предъявить сертификаты соответствия. Приобретайте только те РДВ, у которых есть сертификат соответствия, он гарантирует, что устройства произведены в соответствие с ГОСТ.

Редукторы давления воды защищают подключенную к водопроводу бытовую технику от излишнего давления и гидроударов. Из статьи вы узнали о принципах работы РДВ, монтаже и обслуживании и научились выбирать редукторы. Это позволит вам предотвратить повреждение дорогостоящей бытовой аппаратуры – стиральных и посудомоечных машин, водонагревателей и других устройств.

Материалы взяты с источника: first-apartment.ru

Типы, устанавливаемые в системе водоснабжения

Выделяют несколько основных типов устройств в системе трубопровода:

1. Поршневой. Давление в нем контролируется за счет поршней, которые открывают или закрывают клапан устройства.

Прибор регулируется с помощью вентиля. Используется в паре с очистительными фильтрами. Без них мусор, попадающий под поршень, сломает редуктор изнутри.

Мембранный. Прибор оснащен подпружиненной мембраной, которая контролирует давление воды в системе. Регулятор с обеих сторон имеет дырки для монтажа манометра. Благодаря отсутствию трущихся элементов мембранные редукторы считаются наиболее долговечными.

Проточный. Главная положительная особенность этого прибора – отсутствие подвижных частей. Водяное давление снижается за счет разделения потока. Монтируется прибор вместе с дополнительным регулятором для дополнительной защиты.

Большинство РДВ поставляются вместе с шаровыми и воздушными кранами, а также очистительными фильтрами для воды. В промышленности монтируют приборы с пропускной способностью от 20 кубометров. В быту хватает 3-5 кубометров.

Назначение регуляторов давления

Приборы выполняют ряд функций:

• Предупреждают повышение давления. Стиральные машины и другие приборы, потребляющие воду, рассчитаны на заданный диапазон давления жидкости. Если показатель превысит этот лимит, то приборы могут не только работать неправильно, но и выйти из строя.
• Предотвращают возникновение гидроударов. Неполадки в насосе приводят к резким скачкам давления в трубопроводе, то есть к гидроударам. Это негативно сказывается на работоспособности домашних приборов, потребляющих воду. В худшем случае могут разорваться трубы.
• Экономия потребления воды. Давление в трубопроводе влияет на расход воды. Если снизить напор, расход будет меньше. Установка стабилизатора давления обязательна, если в доме есть такие приборы, как бойлеры. Если входное давление превысит установленную производителем норму, то срабатывает автоматическое сбрасывание горячей воды в канализацию, то есть будет перерасход не только воды, но и электричества.
• Снижают шум. Если жидкость входит в кран под большим давлением, то возникает сильный шум. Регуляция давления воды поможет снизить уровень шума до приемлемого значения.

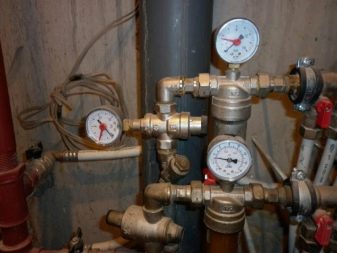

Регулировка после

Наладка работы РДВ производится при закрытых вентилях

В зависимости от модели редуктора, регулировка может осуществляться с помощью установочной головки, либо отвертки, которая поможет при подкручивании предназначенного для этого винта.

Давление воды до РДВ оптимально составляет 6 – 7 бар. На выходе регулятора оно должно быть понижено до 3 бар. Это величина, при которой подключенные бытовые устройства не подвернутся отрицательному воздействию высокого давления. Манометр должен показывать именно такое значение.

Более детально настройка каждой конкретной модели описывается в прилагаемой инструкции по эксплуатации. С ней обязательно следует ознакомиться после покупки прибора.
